2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

217
4
4-1. Prima di mettersi alla guida
Guida
RAV4-HV_OM_OM42B08L_(EL)

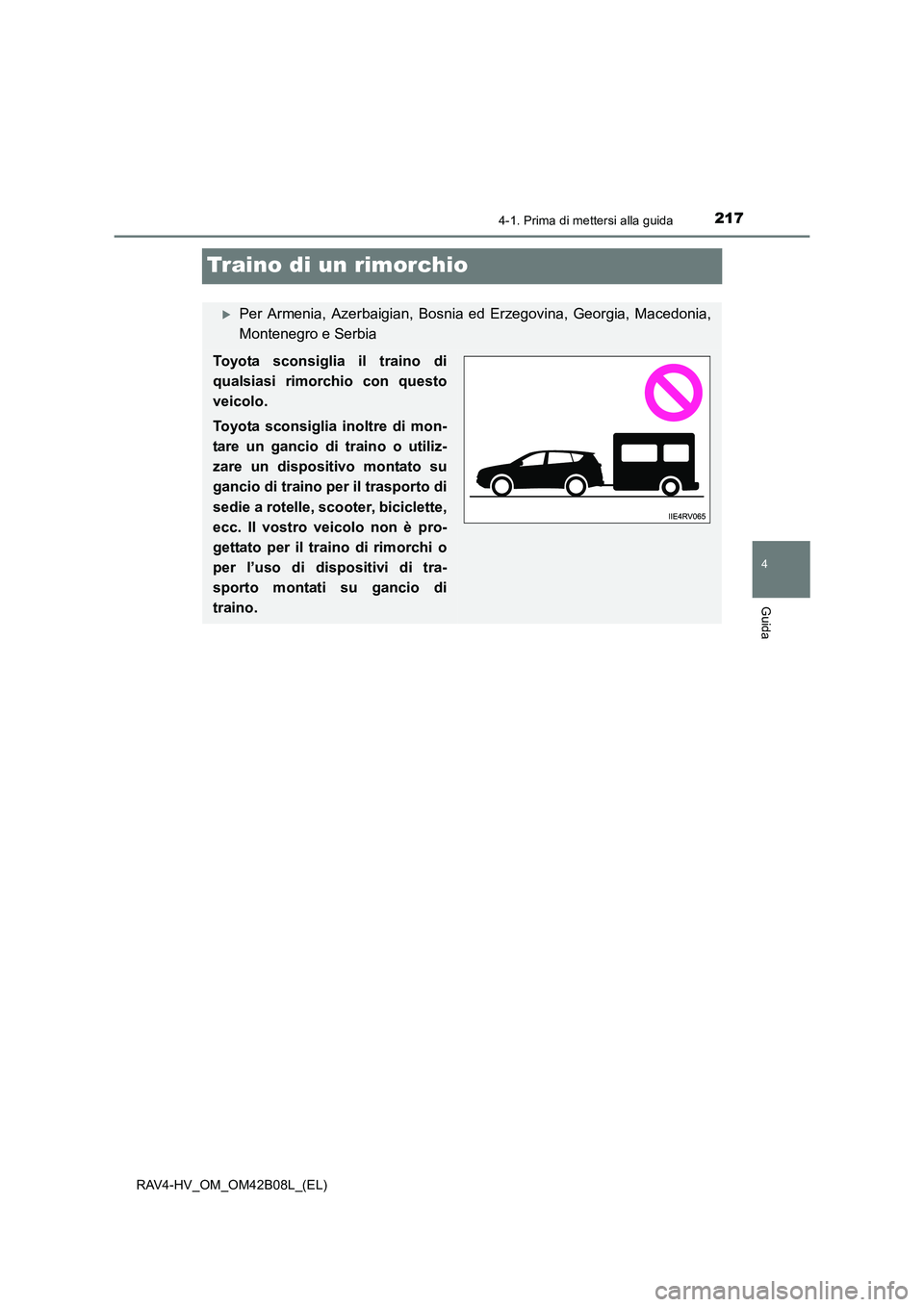

Traino di un rimorchio
XPer Armenia, Azerbaigian, Bosnia ed Erzegovina, Georgia, Macedonia,
Montenegro e Serbia
Toyota sconsiglia il traino di
qualsiasi rimorchio con questo
veicolo.
Toyota sconsiglia inoltre di mon-
tare un gancio di traino o utiliz-
zare un dispositivo montato su
gancio di traino per il trasporto di
sedie a rotelle, scooter, biciclette,
ecc. Il vostro veicolo non è pro-
gettato per il traino di rimorchi o
per l’uso di dispositivi di tra-
sporto montati su gancio di
traino.

2184-1. Prima di mettersi alla guida
RAV4-HV_OM_OM42B08L_(EL)
◆Limiti di peso
Controllare la capacità di traino consentita, la massa complessiva del vei-
colo (GVM), il carico massimo ammesso per asse (MPAC) e il carico
ammesso sulla barra di traino, prima di procedere con il traino. (→P. 558)
◆Gancio/staffa di traino
Toyota raccomanda l’uso del gancio/staffa di traino Toyota per questo vei-
colo. È comunque consentito l’uso di altri prodotti idonei, di qualità compa-
rabile.

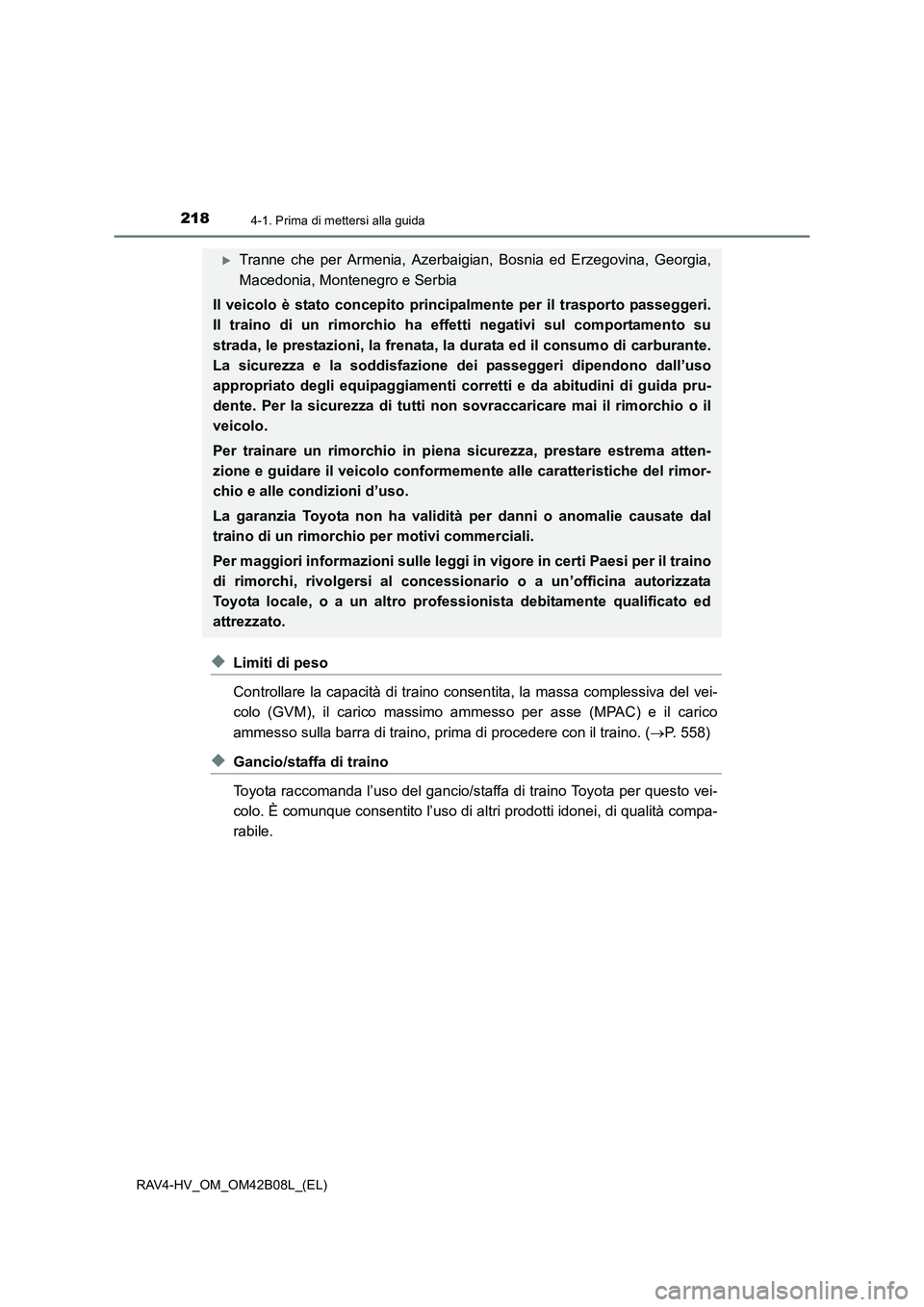

XTranne che per Armenia, Azerbaigian, Bosnia ed Erzegovina, Georgia,
Macedonia, Montenegro e Serbia
Il veicolo è stato concepito principa lmente per il trasporto passeggeri.
Il traino di un rimorchio ha effetti negativi sul comportamento su
strada, le prestazioni, la frenata, la durata ed il consumo di carburante.
La sicurezza e la soddisfazione dei passeggeri dipendono dall’uso
appropriato degli equipaggiamenti corretti e da abitudini di guida pru-
dente. Per la sicurezza di tutti non sovraccaricare mai il rimorchio o il
veicolo.
Per trainare un rimorchio in piena sicurezza, prestare estrema atten-
zione e guidare il veicolo conformeme nte alle caratteristiche del rimor-
chio e alle condizioni d’uso.
La garanzia Toyota non ha validità per danni o anomalie causate dal
traino di un rimorchio per motivi commerciali.
Per maggiori informazioni sulle leggi in vigore in certi Paesi per il traino
di rimorchi, rivolgersi al concessionario o a un’officina autorizzata
Toyota locale, o a un altro professionista debitamente qualificato ed
attrezzato.

2194-1. Prima di mettersi alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

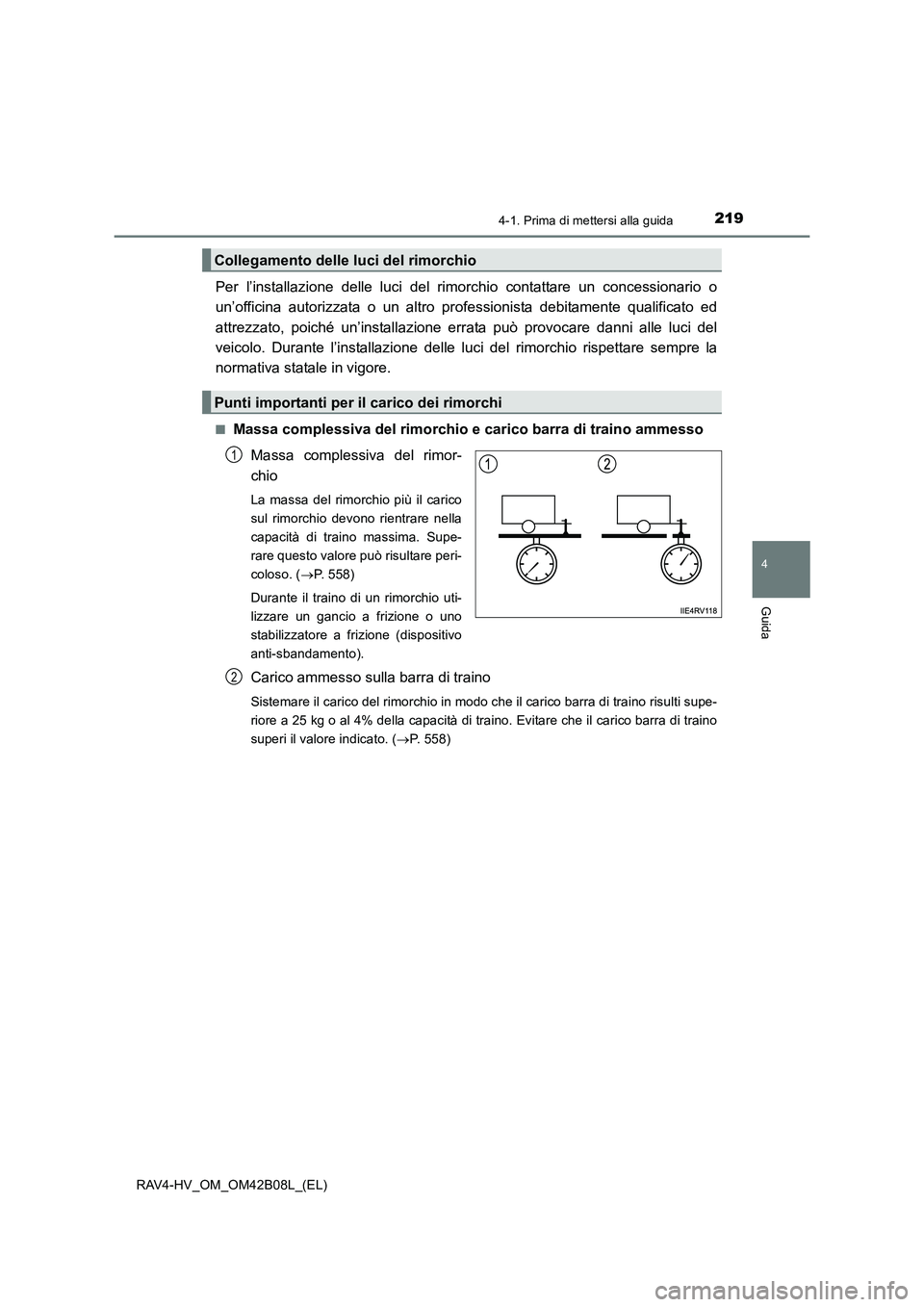

Per l’installazione delle luci del rimorchio contattare un concessionario o
un’officina autorizzata o un altro professionista debitamente qualificato ed
attrezzato, poiché un’installazione errata può provocare danni alle luci del
veicolo. Durante l’installazione delle luci del rimorchio rispettare sempre la
normativa statale in vigore.
■Massa complessiva del rimorchio e carico barra di traino ammesso
Massa complessiva del rimor-
chio
La massa del rimorchio più il carico
sul rimorchio devono rientrare nella
capacità di traino massima. Supe-
rare questo valore può risultare peri-
coloso. ( →P. 558)
Durante il traino di un rimorchio uti-
lizzare un gancio a frizione o uno
stabilizzatore a frizione (dispositivo
anti-sbandamento).
Carico ammesso sulla barra di traino
Sistemare il carico del rimorchio in modo che il carico barra di traino risulti supe-
riore a 25 kg o al 4% della capacità di traino. Evitare che il carico barra di traino
superi il valore indicato. ( →P. 558)
Collegamento delle luci del rimorchio
Punti importanti per il carico dei rimorchi
1
2

2204-1. Prima di mettersi alla guida
RAV4-HV_OM_OM42B08L_(EL)■

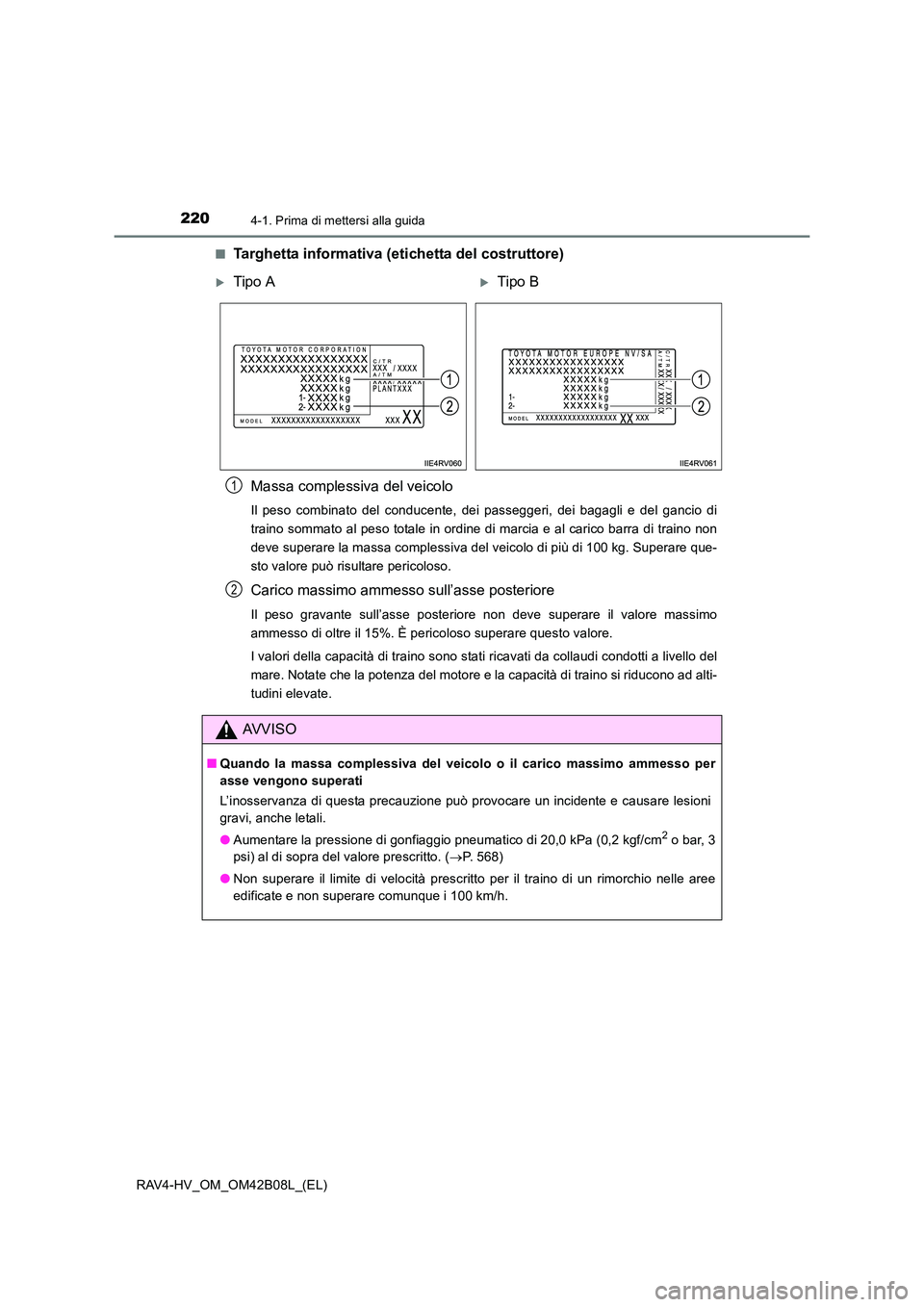

Targhetta informativa (eti
chetta del costruttore)
Massa complessiva del veicolo
Il peso combinato del conducente, dei passeggeri, dei bagagli e del gancio di
traino sommato al peso totale in ordine di marcia e al carico barra di traino non
deve superare la massa complessiva del veicolo di più di 100 kg. Superare que-
sto valore può risultare pericoloso.
Carico massimo ammesso sull’asse posteriore
Il peso gravante sull’asse posteriore non deve superare il valore massimo
ammesso di oltre il 15%. È pericoloso superare questo valore.
I valori della capacità di traino sono stati ricavati da collaudi condotti a livello del
mare. Notate che la potenza del motore e la capacità di traino si riducono ad alti-
tudini elevate.
XTipo AXTipo B
AVVISO
■ Quando la massa complessiva del veicolo o il carico massimo ammesso per
asse vengono superati
L’inosservanza di questa precauzione può provocare un incidente e causare lesioni
gravi, anche letali.
●Aumentare la pressione di gonfiaggio pneumatico di 20,0 kPa (0,2 kgf/cm
2 o bar, 3
psi) al di sopra del valore prescritto. ( →P. 568)
● Non superare il limite di velocità prescritto per il traino di un rimorchio nelle aree
edificate e non superare comunque i 100 km/h.
1
2

2214-1. Prima di mettersi alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)
Posizioni d’installazione del gancio/staffa di traino e della sfera del gan-
cio

2224-1. Prima di mettersi alla guida
RAV4-HV_OM_OM42B08L_(EL)

2234-1. Prima di mettersi alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

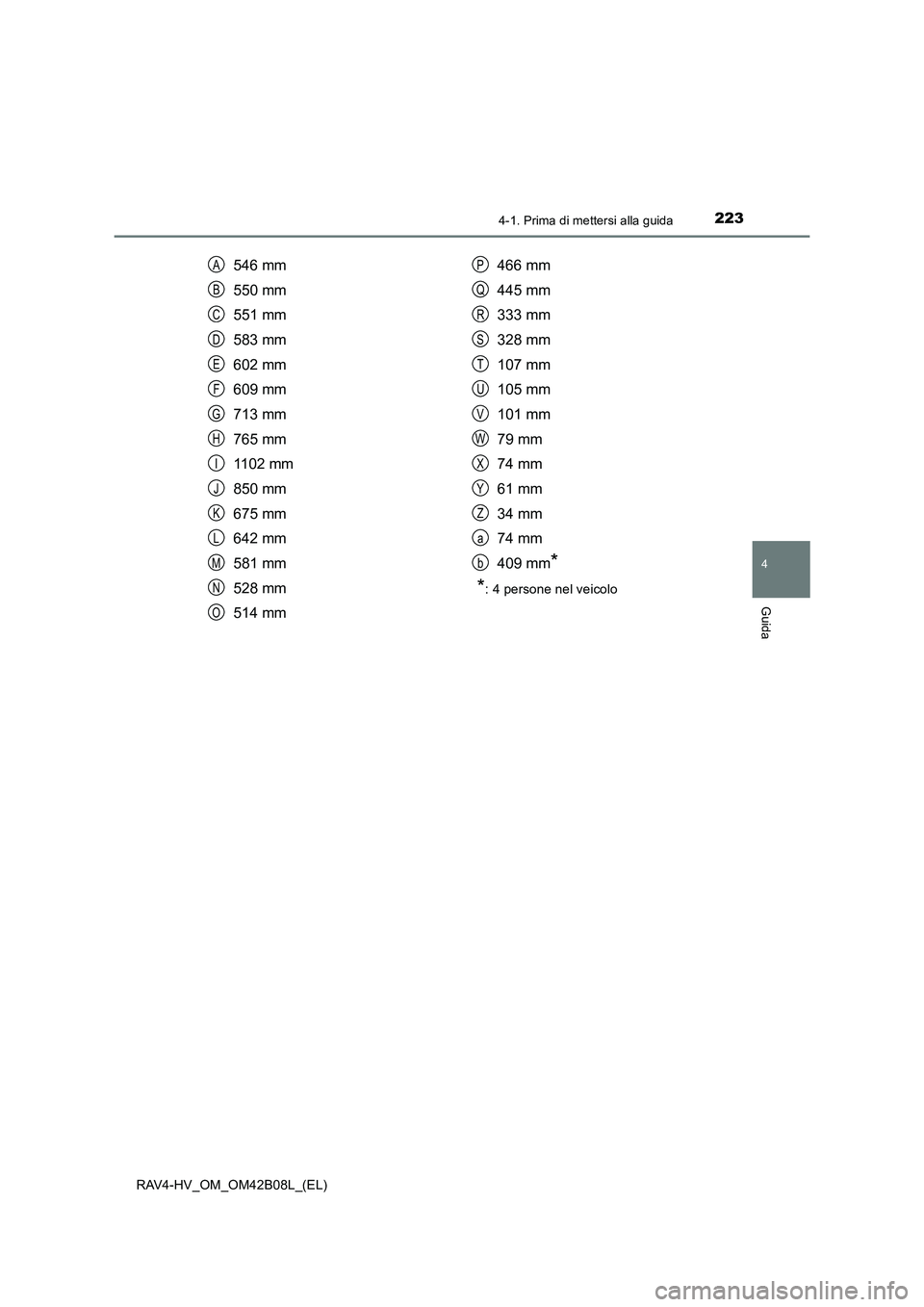

546 mm
550 mm
551 mm
583 mm
602 mm
609 mm
713 mm
765 mm
1102 mm
850 mm
675 mm
642 mm
581 mm
528 mm
514 mm466 mm
445 mm
333 mm
328 mm
107 mm
105 mm
101 mm
79 mm
74 mm
61 mm
34 mm
74 mm
409 mm
*
*
: 4 persone nel veicolo
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
Q
R
S
T
U
V
W
X
Y
Z
a
b

2244-1. Prima di mettersi alla guida
RAV4-HV_OM_OM42B08L_(EL)

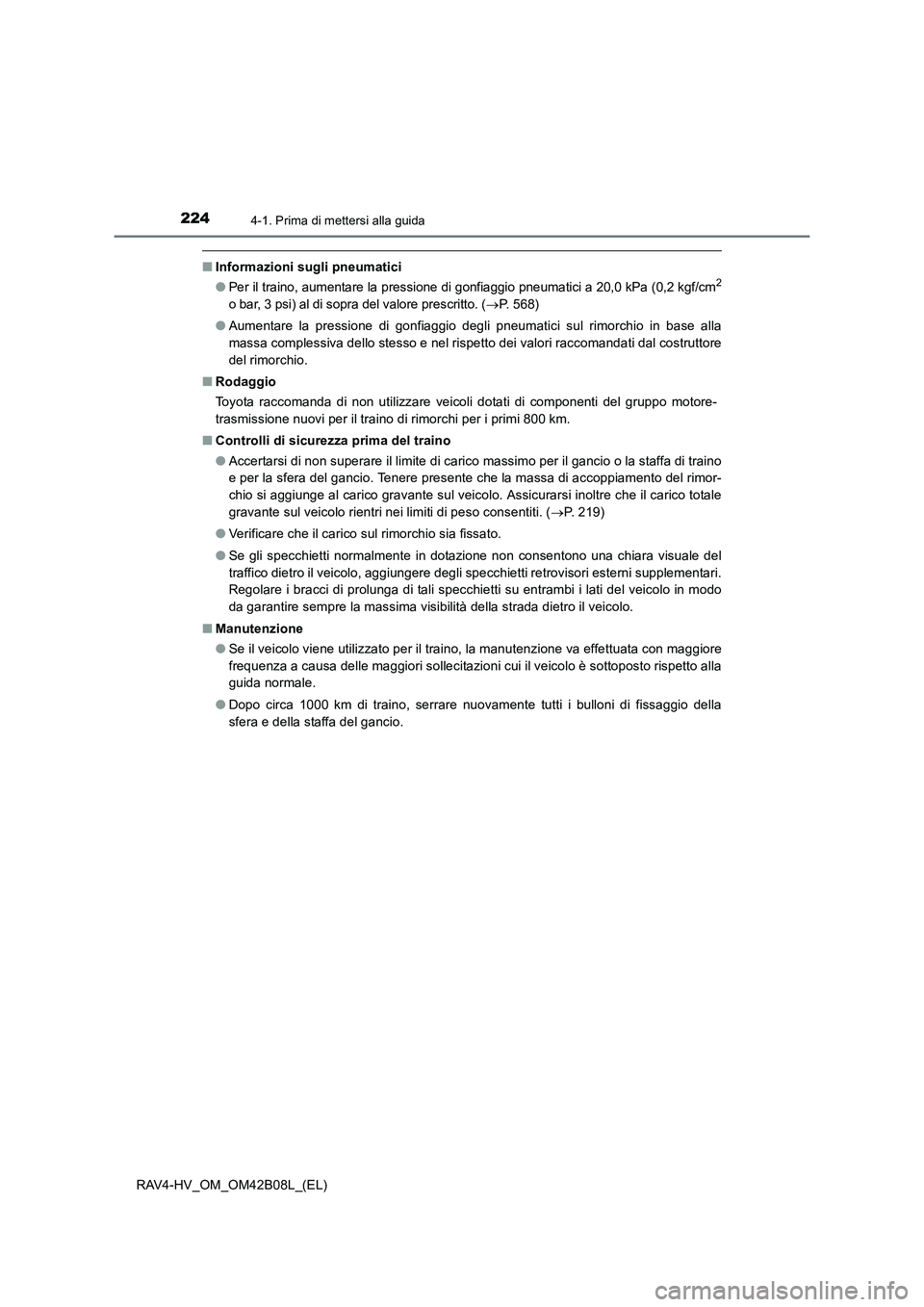

■Informazioni sugli pneumatici
●Per il traino, aumentare la pressione di gonfiaggio pneumatici a 20,0 kPa (0,2 kgf/cm2
o bar, 3 psi) al di sopra del valore prescritto. ( →P. 568)
● Aumentare la pressione di gonfiaggio degli pneumatici sul rimorchio in base alla
massa complessiva dello stesso e nel rispetto dei valori raccomandati dal costruttore
del rimorchio.
■ Rodaggio
Toyota raccomanda di non utilizzare veicoli dotati di componenti del gruppo motore-
trasmissione nuovi per il traino di rimorchi per i primi 800 km.
■ Controlli di sicurezza prima del traino
●Accertarsi di non superare il limite di carico massimo per il gancio o la staffa di traino
e per la sfera del gancio. Tenere presente che la massa di accoppiamento del rimor-
chio si aggiunge al carico gravante sul veicolo. Assicurarsi inoltre che il carico totale
gravante sul veicolo rientri nei limiti di peso consentiti. ( →P. 219)
● Verificare che il carico sul rimorchio sia fissato.
● Se gli specchietti normalmente in dotazione non consentono una chiara visuale del
traffico dietro il veicolo, aggiungere degli specchietti retrovisori esterni supplementari.
Regolare i bracci di prolunga di tali specchietti su entrambi i lati del veicolo in modo
da garantire sempre la massima visibilità della strada dietro il veicolo.
■ Manutenzione
●Se il veicolo viene utilizzato per il traino, la manutenzione va effettuata con maggiore
frequenza a causa delle maggiori sollecitazioni cui il veicolo è sottoposto rispetto alla
guida normale.
● Dopo circa 1000 km di traino, serrare nuovamente tutti i bulloni di fissaggio della
sfera e della staffa del gancio.
