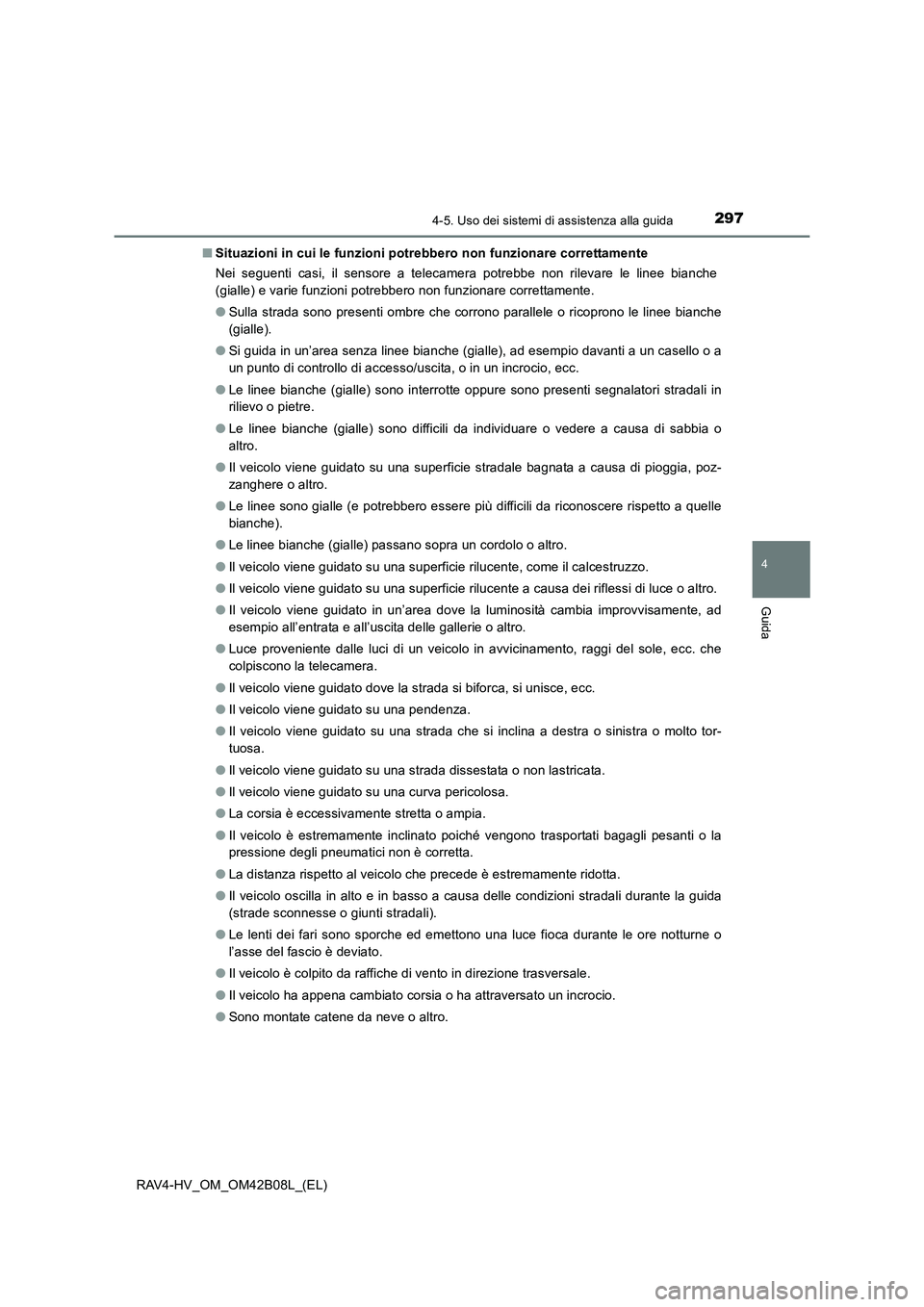

2974-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)■
Situazioni in cui le funzioni potrebbero non funzionare correttamente
Nei seguenti casi, il sensore a telecamera potrebbe non rilevare le linee bianche
(gialle) e varie funzioni potrebbero non funzionare correttamente.
●Sulla strada sono presenti ombre che corrono parallele o ricoprono le linee bianche
(gialle).
● Si guida in un’area senza linee bianche (gialle), ad esempio davanti a un casello o a
un punto di controllo di accesso/uscita, o in un incrocio, ecc.
● Le linee bianche (gialle) sono interrotte oppure sono presenti segnalatori stradali in
rilievo o pietre.
● Le linee bianche (gialle) sono difficili da individuare o vedere a causa di sabbia o
altro.
● Il veicolo viene guidato su una superficie stradale bagnata a causa di pioggia, poz-
zanghere o altro.
● Le linee sono gialle (e potrebbero essere più difficili da riconoscere rispetto a quelle
bianche).
● Le linee bianche (gialle) passano sopra un cordolo o altro.
● Il veicolo viene guidato su una superficie rilucente, come il calcestruzzo.
● Il veicolo viene guidato su una superficie rilucente a causa dei riflessi di luce o altro.
● Il veicolo viene guidato in un’area dove la luminosità cambia improvvisamente, ad
esempio all’entrata e all’uscita delle gallerie o altro.
● Luce proveniente dalle luci di un veicolo in avvicinamento, raggi del sole, ecc. che
colpiscono la telecamera.
● Il veicolo viene guidato dove la strada si biforca, si unisce, ecc.
● Il veicolo viene guidato su una pendenza.
● Il veicolo viene guidato su una strada che si inclina a destra o sinistra o molto tor-
tuosa.
● Il veicolo viene guidato su una strada dissestata o non lastricata.
● Il veicolo viene guidato su una curva pericolosa.
● La corsia è eccessivamente stretta o ampia.
● Il veicolo è estremamente inclinato poiché vengono trasportati bagagli pesanti o la
pressione degli pneumatici non è corretta.
● La distanza rispetto al veicolo che precede è estremamente ridotta.
● Il veicolo oscilla in alto e in basso a causa delle condizioni stradali durante la guida
(strade sconnesse o giunti stradali).
● Le lenti dei fari sono sporche ed emettono una luce fioca durante le ore notturne o
l’asse del fascio è deviato.
● Il veicolo è colpito da raffiche di vento in direzione trasversale.
● Il veicolo ha appena cambiato corsia o ha attraversato un incrocio.
● Sono montate catene da neve o altro.

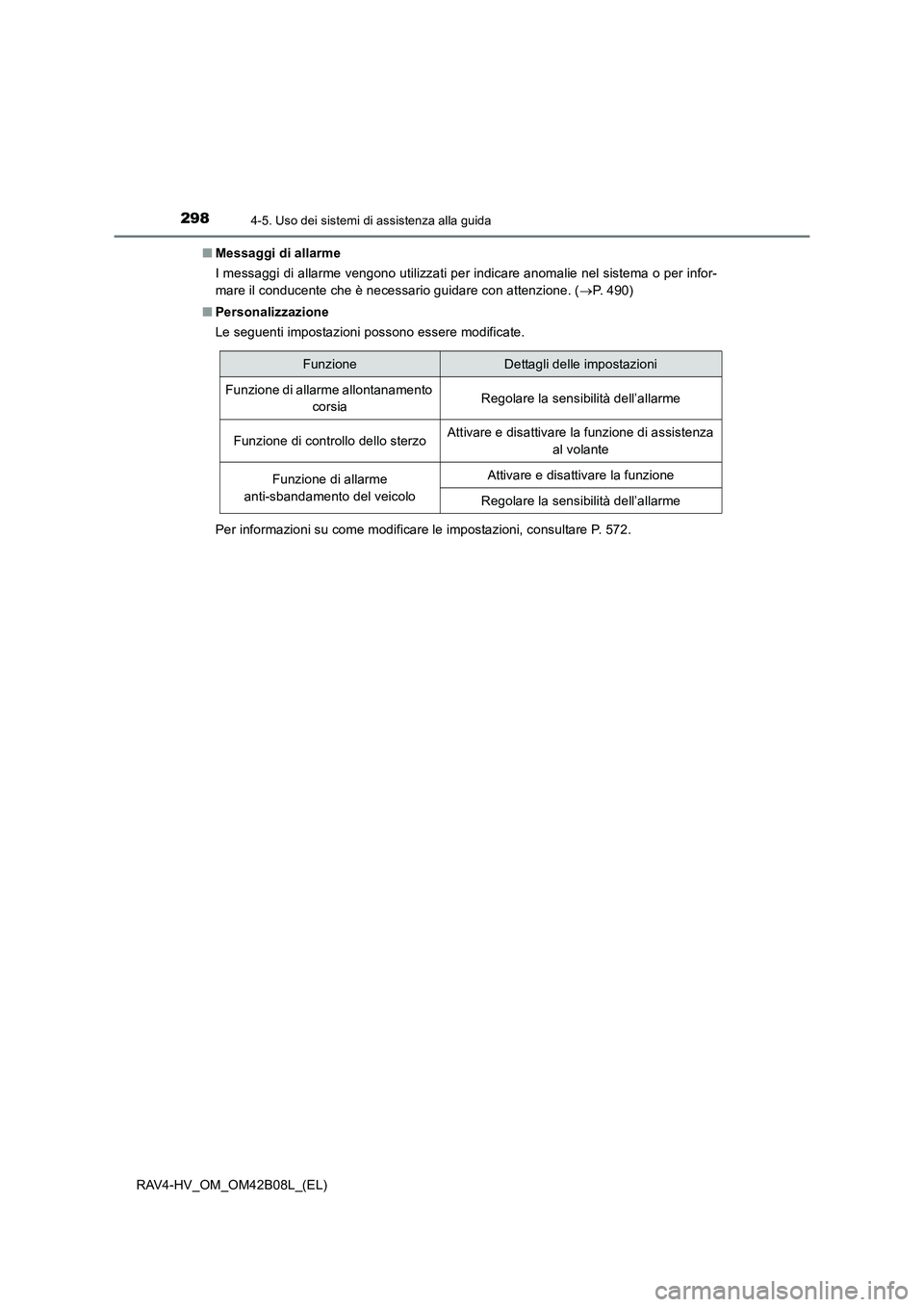

2984-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)■
Messaggi di allarme
I messaggi di allarme vengono utilizzati per indicare anomalie nel sistema o per infor-
mare il conducente che è necessario guidare con attenzione. ( →P. 490)
■ Personalizzazione
Le seguenti impostazioni possono essere modificate.
Per informazioni su come modificare le impostazioni, consultare P. 572.
FunzioneDettagli delle impostazioni
Funzione di allarme allontanamento
corsiaRegolare la sensibilità dell’allarme
Funzione di controllo dello sterzoAttivare e disattivare la funzione di assistenza
al volante
Funzione di allarme
anti-sbandamento del veicoloAttivare e disattivare la funzione
Regolare la sensibilità dell’allarme

299
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4-HV_OM_OM42B08L_(EL)
RSA (assistenza alla segnaletica stradale)∗
Il sistema RSA riconosce i segnali
stradali tramite il sensore a teleca-
mera e fornisce informazioni al con-
ducente tramite il display multi-
informazioni.
Se il sistema ritiene che la velocità del veicolo supera i limiti previsti, viola il
codice stradale o altro risp etto ai segnali stradali riconosciuti, avvisa il condu-
cente tramite la visualizzazione di un allarme e l’attivazione di un cicalino di
allarme
*.
*: è necessario personalizzare questa impostazione.
∗: se in dotazione
Sommario della funzione
Sensore a telecamera
AVVISO
■ Prima dell’uso del sistema RSA
Non fare affidamento esclusivamente sul sistema RSA. Il sistema RSA supporta il
conducente fornendo informazioni ma il conducente deve continuare a mantenere la
massima attenzione e cura durante la guida. Guidare sempre in modo sicuro e pre-
stare particolare attenzione al codice stradale.
La guida inappropriata o negligente potrebbe causare un incidente imprevisto.

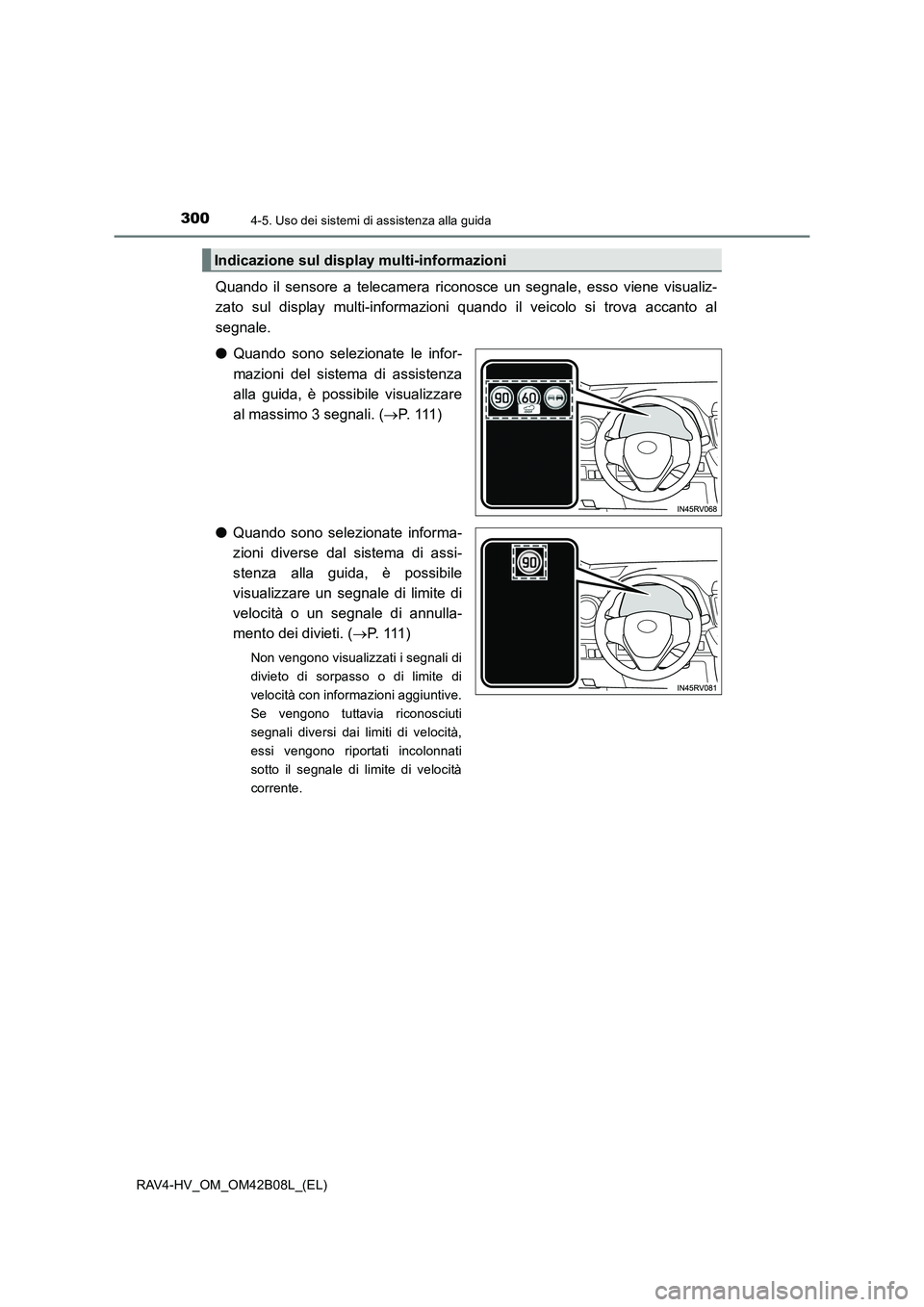

3004-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)
Quando il sensore a telecamera riconosce un segnale, esso viene visualiz-
zato sul display multi-informazioni quando il veicolo si trova accanto al
segnale.
●Quando sono selezionate le infor-
mazioni del sistema di assistenza
alla guida, è possibile visualizzare
al massimo 3 segnali. ( →P. 111 )
● Quando sono selezionate informa-
zioni diverse dal sistema di assi-
stenza alla guida, è possibile
visualizzare un segnale di limite di
velocità o un segnale di annulla-
mento dei divieti. ( →P. 111 )
Non vengono visualizzati i segnali di
divieto di sorpasso o di limite di
velocità con informazioni aggiuntive.
Se vengono tuttavia riconosciuti
segnali diversi dai limiti di velocità,
essi vengono riportati incolonnati
sotto il segnale di limite di velocità
corrente.
Indicazione sul displ ay multi-informazioni

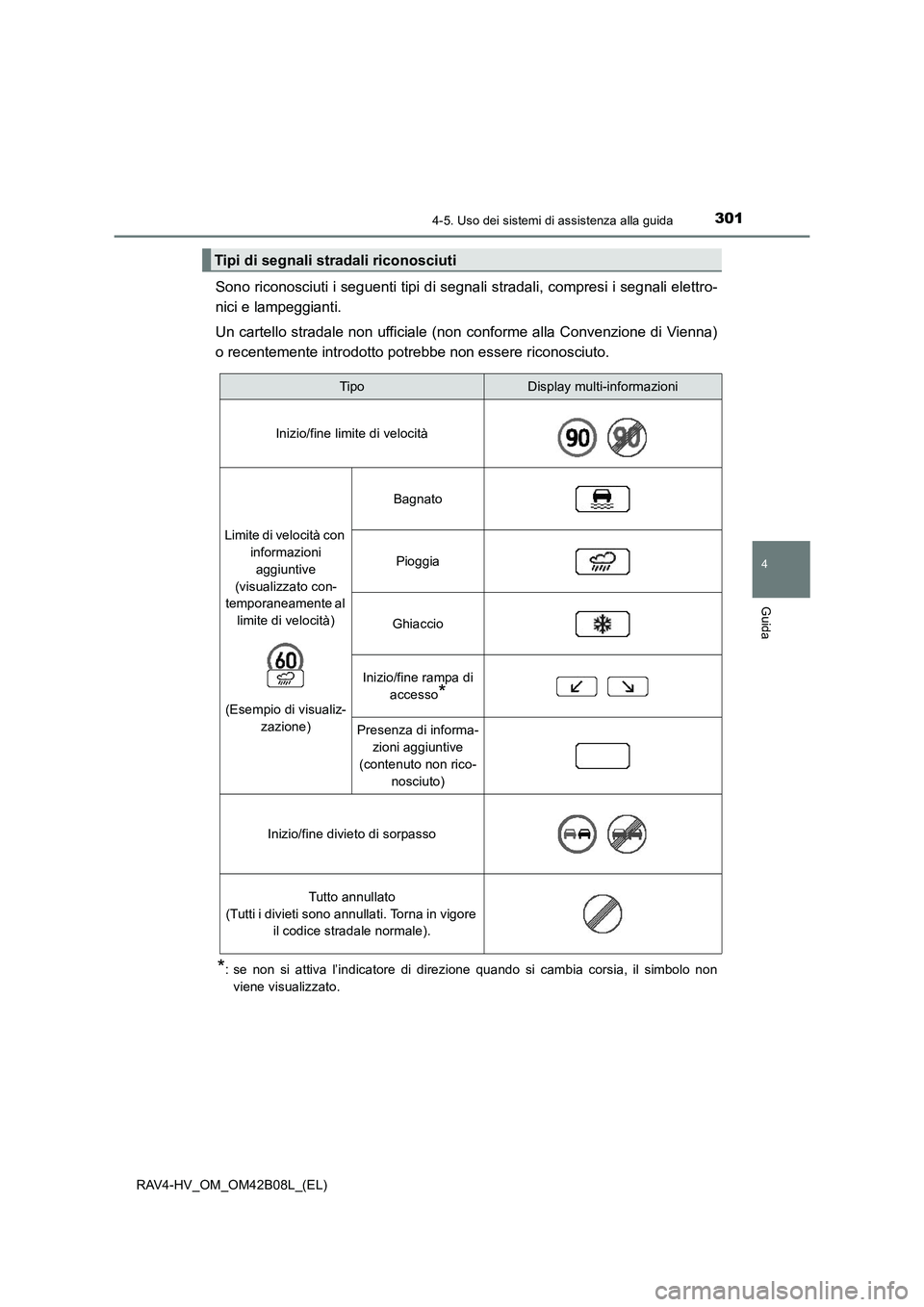

3014-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)
Sono riconosciuti i seguenti tipi di segnali stradali, compresi i segnali elettro-
nici e lampeggianti.
Un cartello stradale non ufficiale (non conforme alla Convenzione di Vienna)
o recentemente introdotto potrebbe non essere riconosciuto.
*: se non si attiva l’indicatore di direzione quando si cambia corsia, il simbolo non viene visualizzato.
Tipi di segnali stradali riconosciuti
TipoDisplay multi-informazioni
Inizio/fine limite di velocità
Limite di velocità con informazioni
aggiuntive
(visualizzato con-
temporaneamente al
limite di velocità)
(Esempio di visualiz- zazione)
Bagnato
Pioggia
Ghiaccio
Inizio/fine rampa di accesso
*
Presenza di informa-zioni aggiuntive
(contenuto non rico- nosciuto)
Inizio/fine divieto di sorpasso
Tutto annullato
(Tutti i divieti sono annullati. Torna in vigore il codice stradale normale).

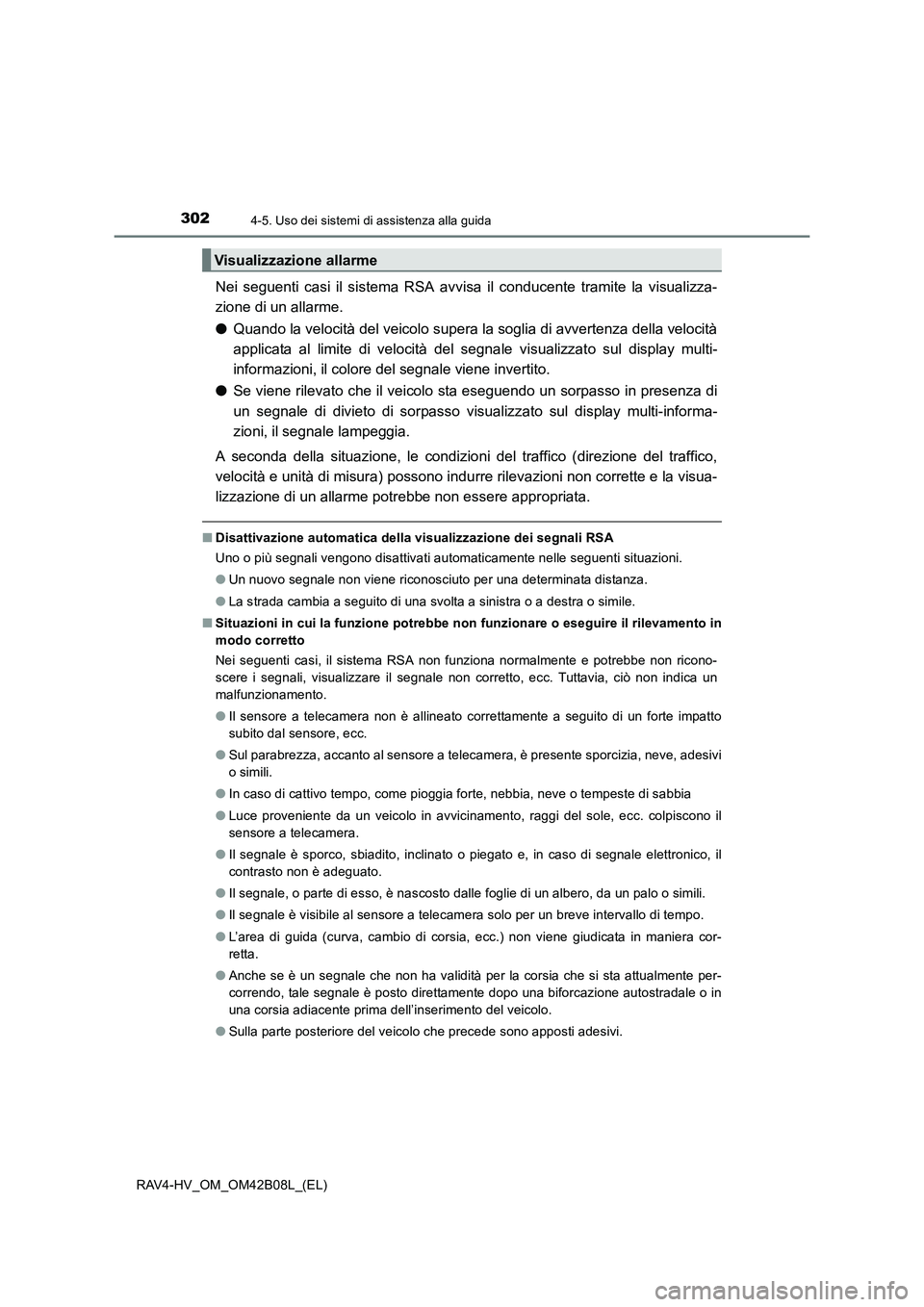

3024-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)
Nei seguenti casi il sistema RSA avvisa il conducente tramite la visualizza-
zione di un allarme.
●Quando la velocità del veicolo supera la soglia di avvertenza della velocità
applicata al limite di velocità del segnale visualizzato sul display multi-
informazioni, il colore del segnale viene invertito.
● Se viene rilevato che il veicolo sta eseguendo un sorpasso in presenza di
un segnale di divieto di sorpasso visualizzato sul display multi-informa-
zioni, il segnale lampeggia.
A seconda della situazione, le condizioni del traffico (direzione del traffico,
velocità e unità di misura) possono indu rre rilevazioni non corrette e la visua-
lizzazione di un allarme potrebbe non essere appropriata.
■ Disattivazione automatica della visualizzazione dei segnali RSA
Uno o più segnali vengono disattivati automaticamente nelle seguenti situazioni.
●Un nuovo segnale non viene riconosciuto per una determinata distanza.
● La strada cambia a seguito di una svolta a sinistra o a destra o simile.
■ Situazioni in cui la funzione potrebbe non funzionare o eseguire il rilevamento in
modo corretto
Nei seguenti casi, il sistema RSA non funziona normalmente e potrebbe non ricono-
scere i segnali, visualizzare il segnale non corretto, ecc. Tuttavia, ciò non indica un
malfunzionamento.
●Il sensore a telecamera non è allineato correttamente a seguito di un forte impatto
subito dal sensore, ecc.
● Sul parabrezza, accanto al sensore a telecamera, è presente sporcizia, neve, adesivi
o simili.
● In caso di cattivo tempo, come pioggia forte, nebbia, neve o tempeste di sabbia
● Luce proveniente da un veicolo in avvicinamento, raggi del sole, ecc. colpiscono il
sensore a telecamera.
● Il segnale è sporco, sbiadito, inclinato o piegato e, in caso di segnale elettronico, il
contrasto non è adeguato.
● Il segnale, o parte di esso, è nascosto dalle foglie di un albero, da un palo o simili.
● Il segnale è visibile al sensore a telecamera solo per un breve intervallo di tempo.
● L’area di guida (curva, cambio di corsia, ecc.) non viene giudicata in maniera cor-
retta.
● Anche se è un segnale che non ha validità per la corsia che si sta attualmente per-
correndo, tale segnale è posto direttamente dopo una biforcazione autostradale o in
una corsia adiacente prima dell’inserimento del veicolo.
● Sulla parte posteriore del veicolo che precede sono apposti adesivi.
Visualizzazione allarme

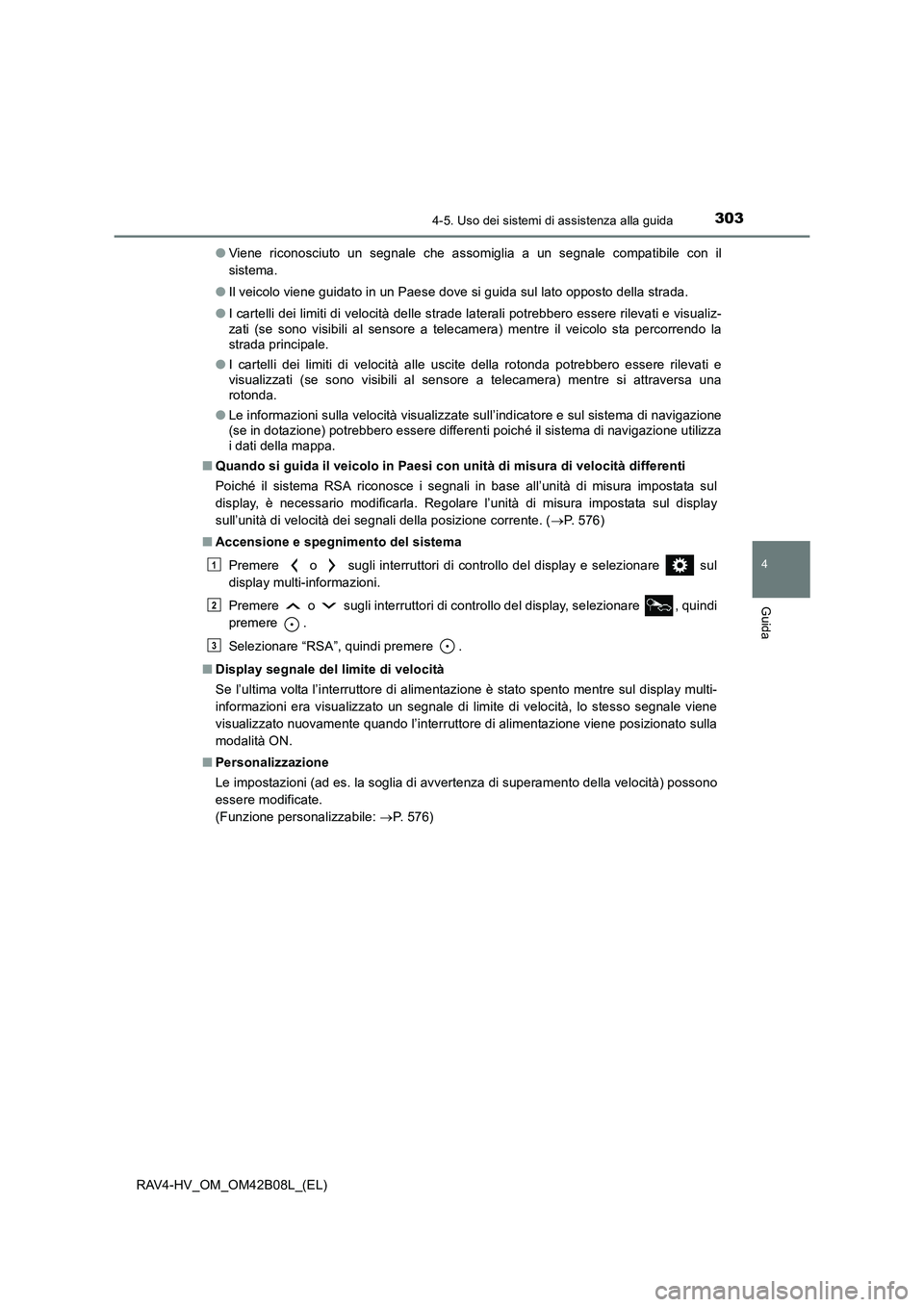

3034-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)●
Viene riconosciuto un segnale che assomiglia a un segnale compatibile con il
sistema.
● Il veicolo viene guidato in un Paese dove si guida sul lato opposto della strada.
● I cartelli dei limiti di velocità delle strade laterali potrebbero essere rilevati e visualiz-
zati (se sono visibili al sensore a telecamera) mentre il veicolo sta percorrendo la
strada principale.
● I cartelli dei limiti di velocità alle uscite della rotonda potrebbero essere rilevati e
visualizzati (se sono visibili al sensore a telecamera) mentre si attraversa una
rotonda.
● Le informazioni sulla velocità visualizzate sull’indicatore e sul sistema di navigazione
(se in dotazione) potrebbero essere differenti poiché il sistema di navigazione utilizza
i dati della mappa.
■ Quando si guida il veicolo in Paesi con unità di misura di velocità differenti
Poiché il sistema RSA riconosce i segnali in base all’unità di misura impostata sul
display, è necessario modificarla. Regolare l’unità di misura impostata sul display
sull’unità di velocità dei segnali della posizione corrente. ( →P. 576)
■ Accensione e spegnimento del sistema
Premere o sugli interruttori di controllo del display e selezionare sul
display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare , quindi
premere .
Selezionare “RSA”, quindi premere .
■ Display segnale del limite di velocità
Se l’ultima volta l’interruttore di alimentazione è stato spento mentre sul display multi-
informazioni era visualizzato un segnale di limite di velocità, lo stesso segnale viene
visualizzato nuovamente quando l’interruttore di alimentazione viene posizionato sulla
modalità ON.
■ Personalizzazione
Le impostazioni (ad es. la soglia di avvertenza di superamento della velocità) possono
essere modificate.
(Funzione personalizzabile: →P. 576)
1
2
3

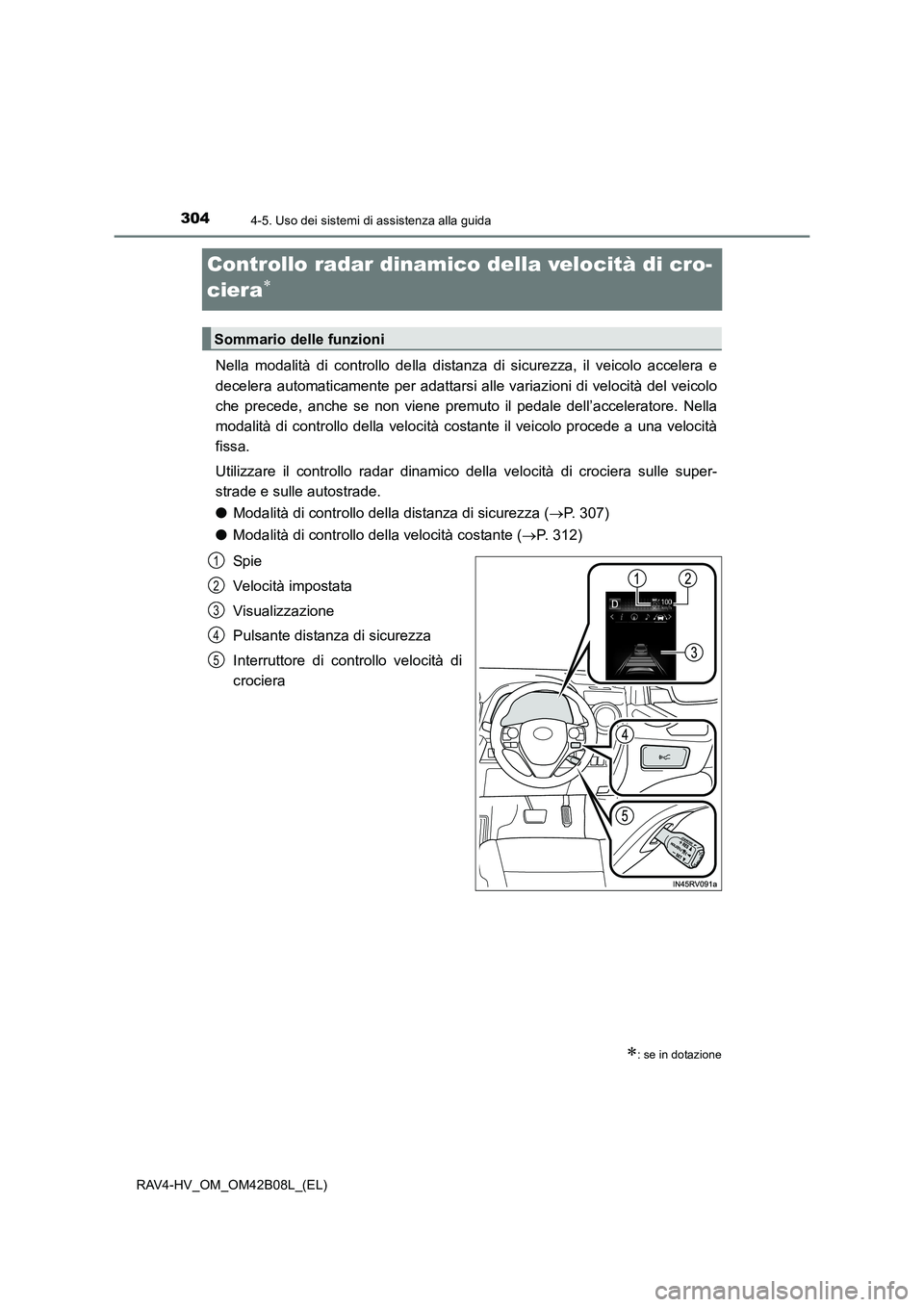

3044-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)
Controllo radar dinamico della velocità di cro-
ciera
∗
Nella modalità di controllo della distanza di sicurezza, il veicolo accelera e
decelera automaticamente per adattarsi alle variazioni di velocità del veicolo
che precede, anche se non viene premuto il pedale dell’acceleratore. Nella
modalità di controllo della velocità costante il veicolo procede a una velocità
fissa.
Utilizzare il controllo radar dinamico della velocità di crociera sulle super-
strade e sulle autostrade.
●Modalità di controllo della distanza di sicurezza ( →P. 307)
● Modalità di controllo della velocità costante ( →P. 312)
Spi e
Velocità impostata
Visualizzazione
Pulsante distanza di sicurezza
Interruttore di controllo velocità di
crociera
∗: se in dotazione
Sommario delle funzioni
1
2
3
4
5
