2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

289
4
4-5. Uso dei sistemi di assistenza alla guida
Guida
RAV4-HV_OM_OM42B08L_(EL)

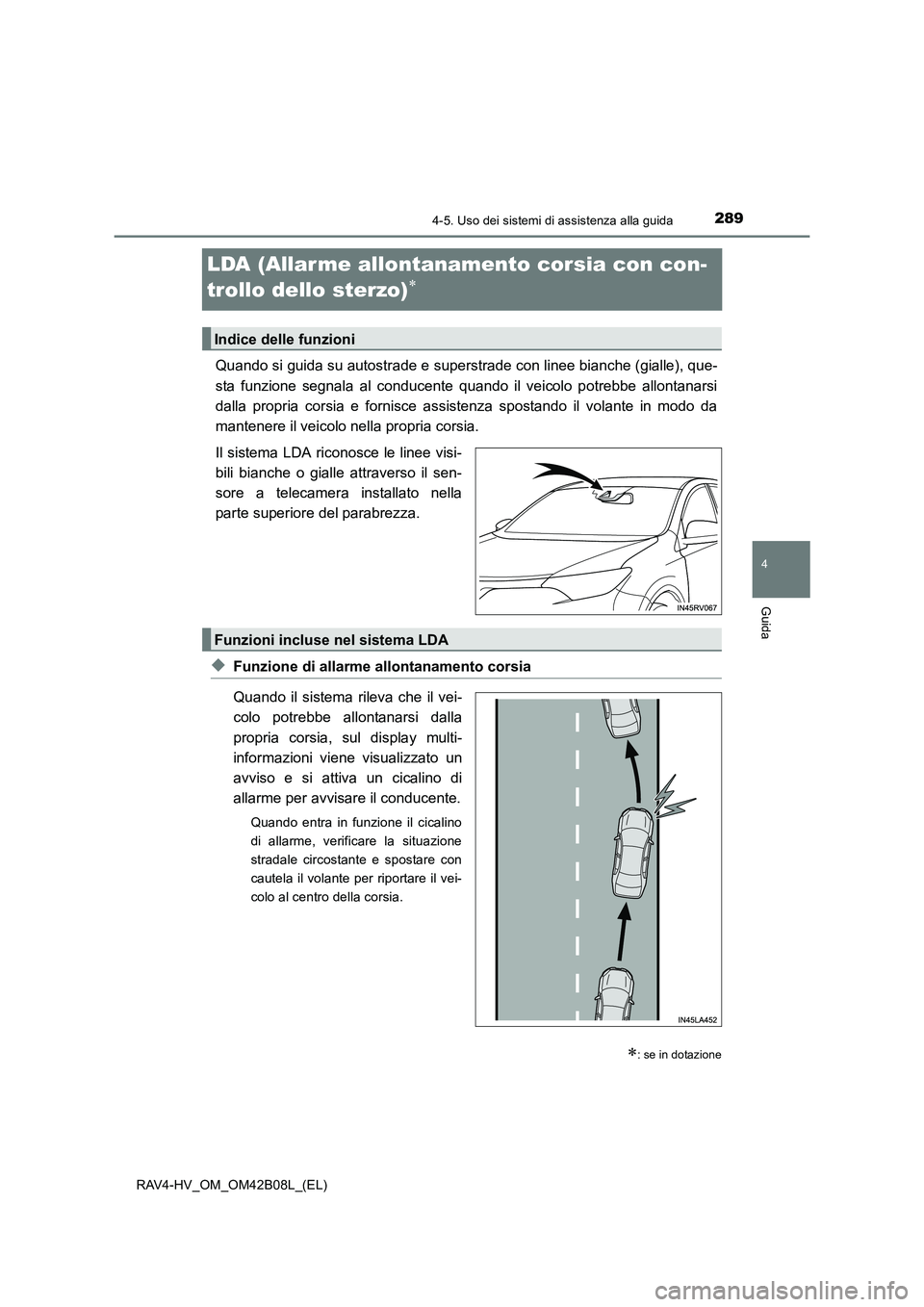

LDA (Allar me allontanamento corsia con con-
trollo dello sterzo)
∗
Quando si guida su autostrade e superstrade con linee bianche (gialle), que-
sta funzione segnala al conducente quando il veicolo potrebbe allontanarsi
dalla propria corsia e fornisce assistenza spostando il volante in modo da
mantenere il veicolo nella propria corsia.
Il sistema LDA riconosce le linee visi-
bili bianche o gialle attraverso il sen-
sore a telecamera installato nella
parte superiore del parabrezza.
◆Funzione di allarme allontanamento corsia
Quando il sistema rileva che il vei-
colo potrebbe allontanarsi dalla
propria corsia, sul display multi-
informazioni viene visualizzato un
avviso e si attiva un cicalino di
allarme per avvisare il conducente.
Quando entra in funzione il cicalino
di allarme, verificare la situazione
stradale circostante e spostare con
cautela il volante per riportare il vei-
colo al centro della corsia.
∗: se in dotazione
Indice delle funzioni
Funzioni incluse nel sistema LDA

2904-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)

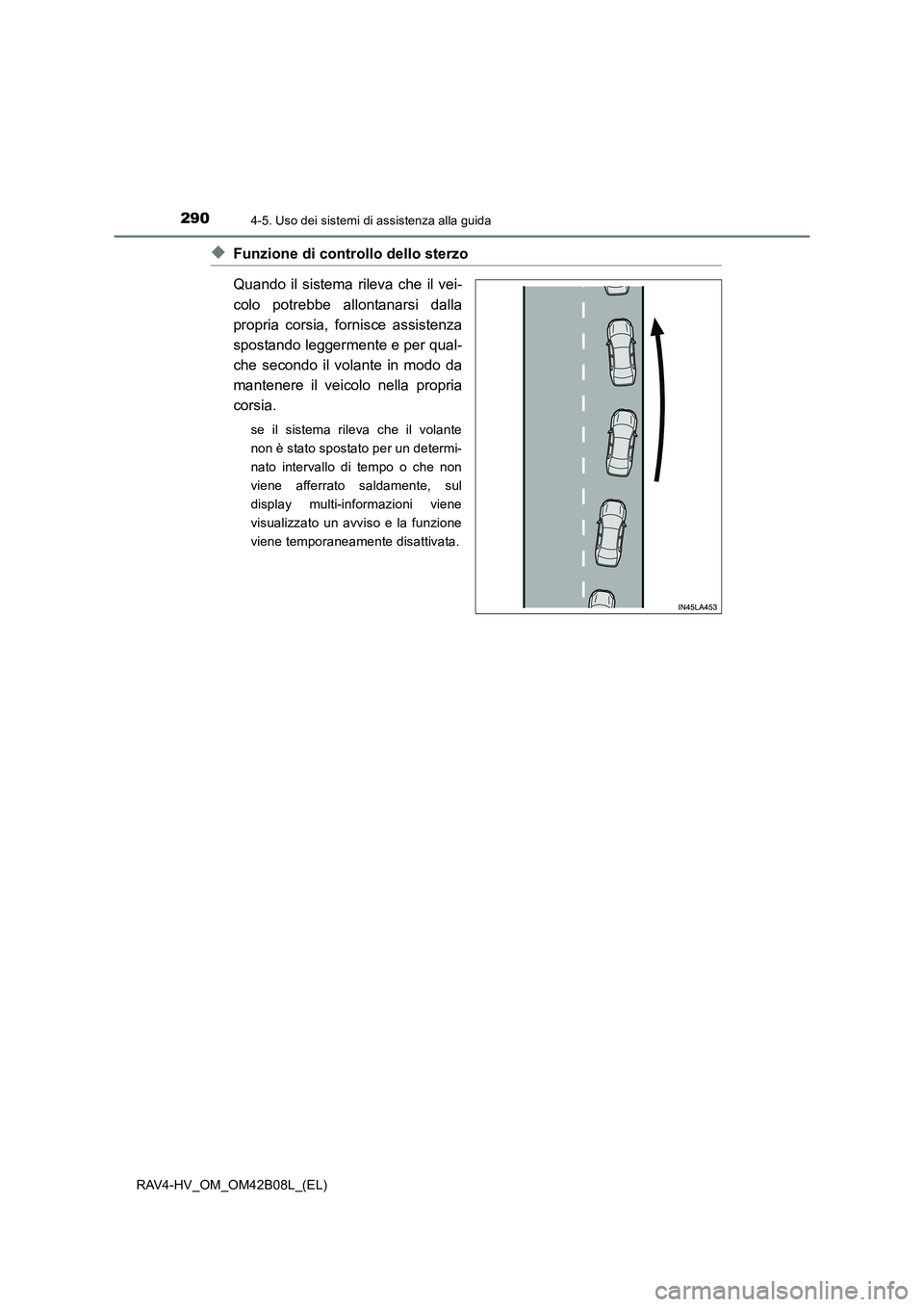

◆Funzione di controllo dello sterzo
Quando il sistema rileva che il vei-
colo potrebbe allontanarsi dalla
propria corsia, fornisce assistenza
spostando leggermente e per qual-
che secondo il volante in modo da
mantenere il veicolo nella propria
corsia.
se il sistema rileva che il volante
non è stato spostato per un determi-
nato intervallo di tempo o che non
viene afferrato saldamente, sul
display multi-informazioni viene
visualizzato un avviso e la funzione
viene temporaneamente disattivata.

2914-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

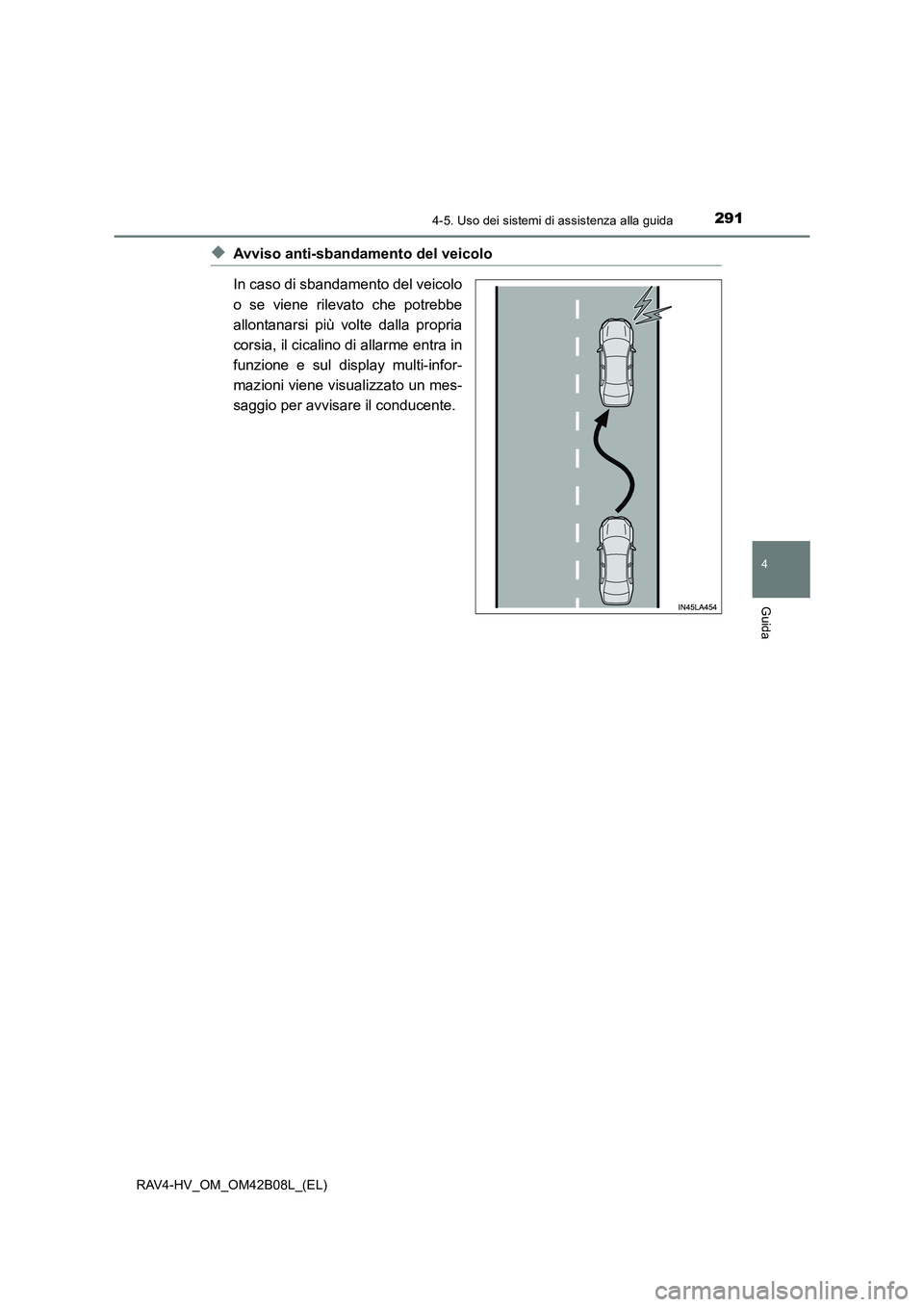

◆Avviso anti-sbandamento del veicolo
In caso di sbandamento del veicolo
o se viene rilevato che potrebbe
allontanarsi più volte dalla propria
corsia, il cicalino di allarme entra in
funzione e sul display multi-infor-
mazioni viene visualizzato un mes-
saggio per avvisare il conducente.

2924-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)

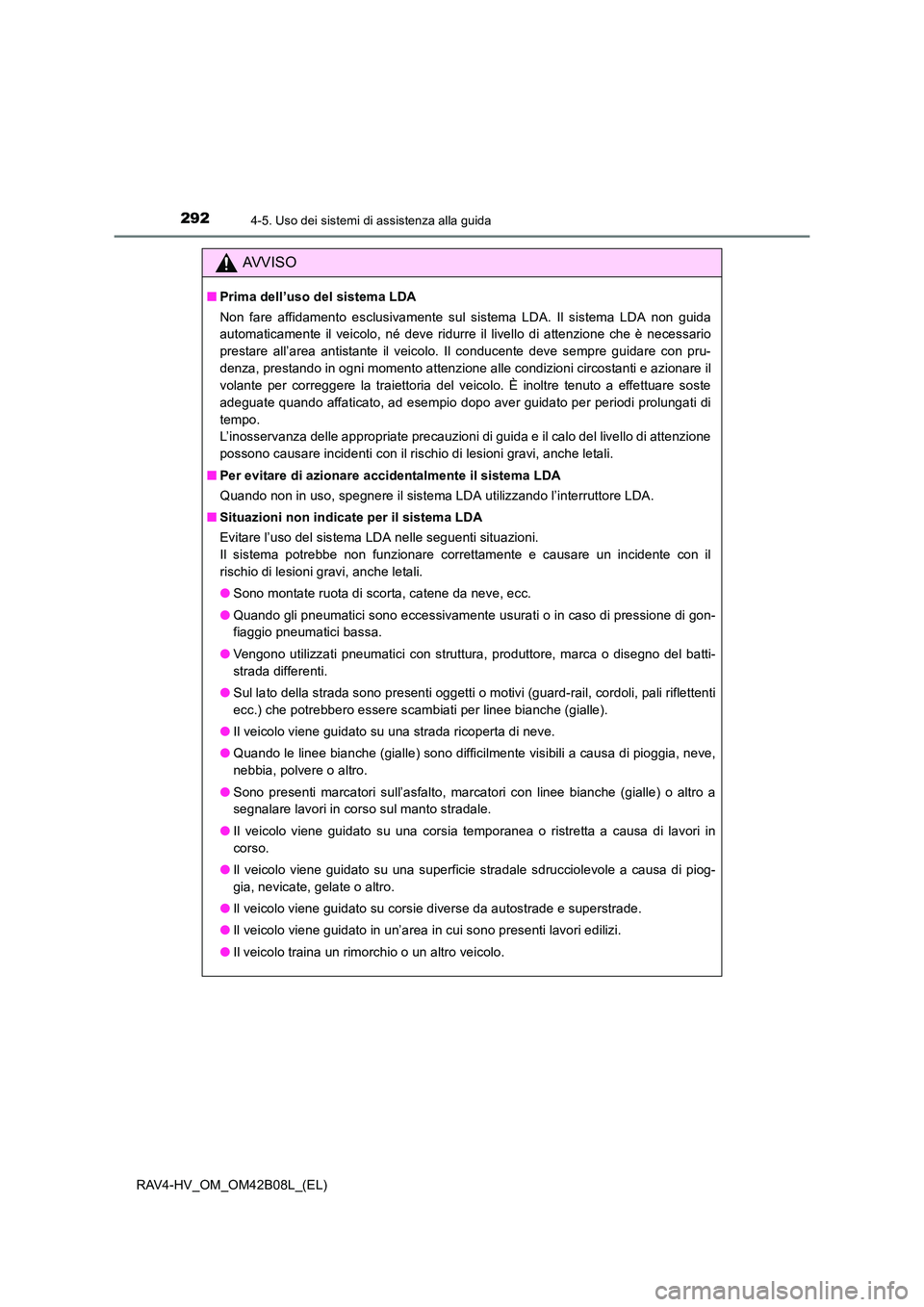

AVVISO
■Prima dell’uso del sistema LDA
Non fare affidamento esclusivamente sul sistema LDA. Il sistema LDA non guida
automaticamente il veicolo, né deve ridurre il livello di attenzione che è necessario
prestare all’area antistante il veicolo. Il conducente deve sempre guidare con pru-
denza, prestando in ogni momento attenzione alle condizioni circostanti e azionare il
volante per correggere la traiettoria del veicolo. È inoltre tenuto a effettuare soste
adeguate quando affaticato, ad esempio dopo aver guidato per periodi prolungati di
tempo.
L’inosservanza delle appropriate precauzioni di guida e il calo del livello di attenzione
possono causare incidenti con il rischio di lesioni gravi, anche letali.
■ Per evitare di azionare accidentalmente il sistema LDA
Quando non in uso, spegnere il sistema LDA utilizzando l’interruttore LDA.
■ Situazioni non indicate per il sistema LDA
Evitare l’uso del sistema LDA nelle seguenti situazioni.
Il sistema potrebbe non funzionare correttamente e causare un incidente con il
rischio di lesioni gravi, anche letali.
●Sono montate ruota di scorta, catene da neve, ecc.
● Quando gli pneumatici sono eccessivamente usurati o in caso di pressione di gon-
fiaggio pneumatici bassa.
● Vengono utilizzati pneumatici con struttura, produttore, marca o disegno del batti-
strada differenti.
● Sul lato della strada sono presenti oggetti o motivi (guard-rail, cordoli, pali riflettenti
ecc.) che potrebbero essere scambiati per linee bianche (gialle).
● Il veicolo viene guidato su una strada ricoperta di neve.
● Quando le linee bianche (gialle) sono difficilmente visibili a causa di pioggia, neve,
nebbia, polvere o altro.
● Sono presenti marcatori sull’asfalto, marcatori con linee bianche (gialle) o altro a
segnalare lavori in corso sul manto stradale.
● Il veicolo viene guidato su una corsia temporanea o ristretta a causa di lavori in
corso.
● Il veicolo viene guidato su una superficie stradale sdrucciolevole a causa di piog-
gia, nevicate, gelate o altro.
● Il veicolo viene guidato su corsie diverse da autostrade e superstrade.
● Il veicolo viene guidato in un’area in cui sono presenti lavori edilizi.
● Il veicolo traina un rimorchio o un altro veicolo.

2934-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)

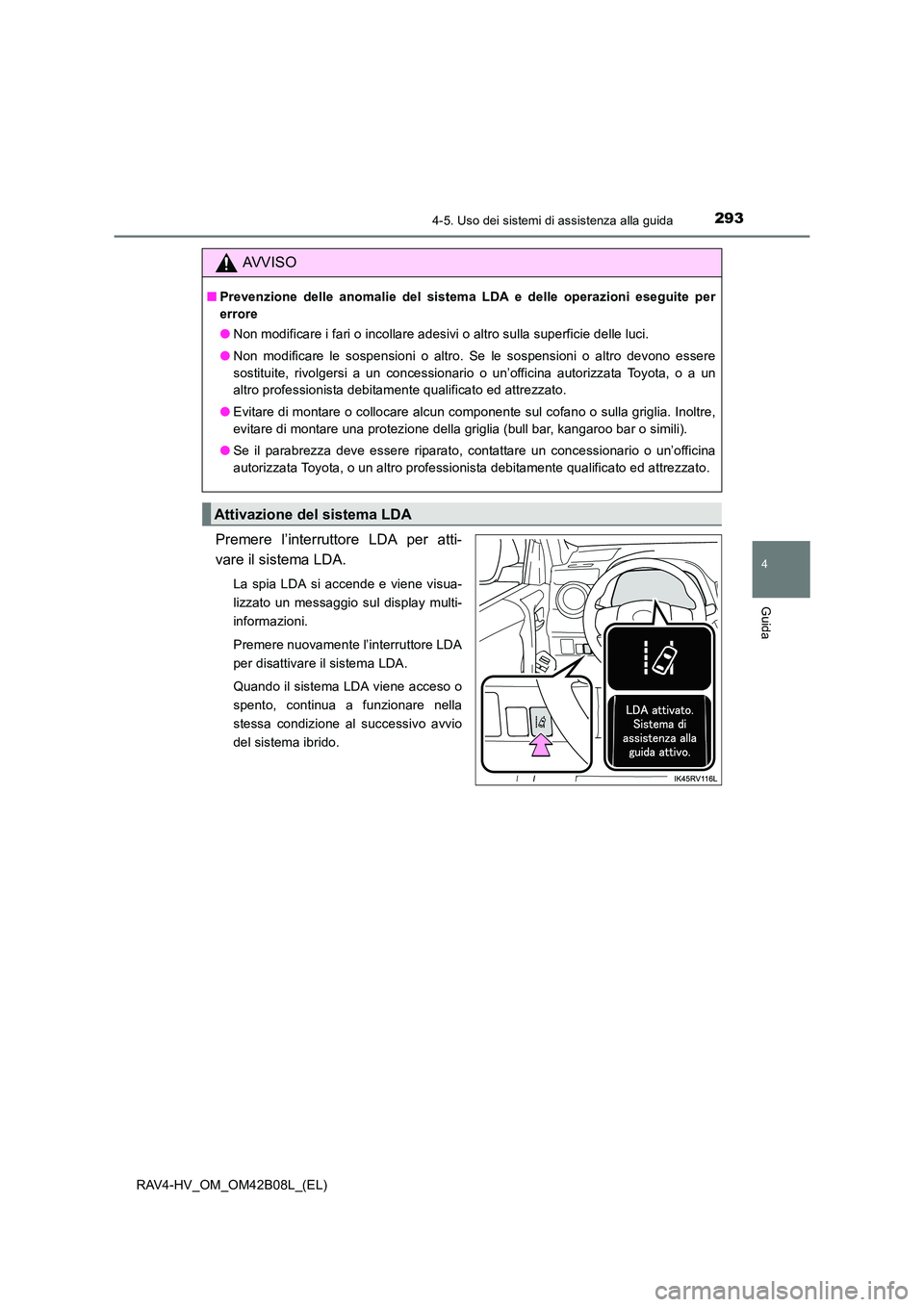

Premere l’interruttore LDA per atti-
vare il sistema LDA.
La spia LDA si accende e viene visua-
lizzato un messaggio sul display multi-
informazioni.
Premere nuovamente l’interruttore LDA
per disattivare il sistema LDA.
Quando il sistema LDA viene acceso o
spento, continua a funzionare nella
stessa condizione al successivo avvio
del sistema ibrido.
AVVISO
■Prevenzione delle anomalie del sistema LDA e delle operazioni eseguite per
errore
●Non modificare i fari o incollare adesivi o altro sulla superficie delle luci.
● Non modificare le sospensioni o altro. Se le sospensioni o altro devono essere
sostituite, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a un
altro professionista debitamente qualificato ed attrezzato.
● Evitare di montare o collocare alcun componente sul cofano o sulla griglia. Inoltre,
evitare di montare una protezione della griglia (bull bar, kangaroo bar o simili).
● Se il parabrezza deve essere riparato, contattare un concessionario o un’officina
autorizzata Toyota, o un altro professionista debitamente qualificato ed attrezzato.
Attivazione del sistema LDA

2944-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)
Spi a LDA
La condizione di accensione della
spia segnala al conducente lo stato
di funzionamento del sistema.
Accensione in bianco:
Il sistema LDA è attivo.
Accensione in verde:
L’assistenza allo sterzo della funzione
di controllo dello sterzo è attiva.
Lampeggiante in arancione:
La funzione di allarme allontanamento
corsia è in funzione.

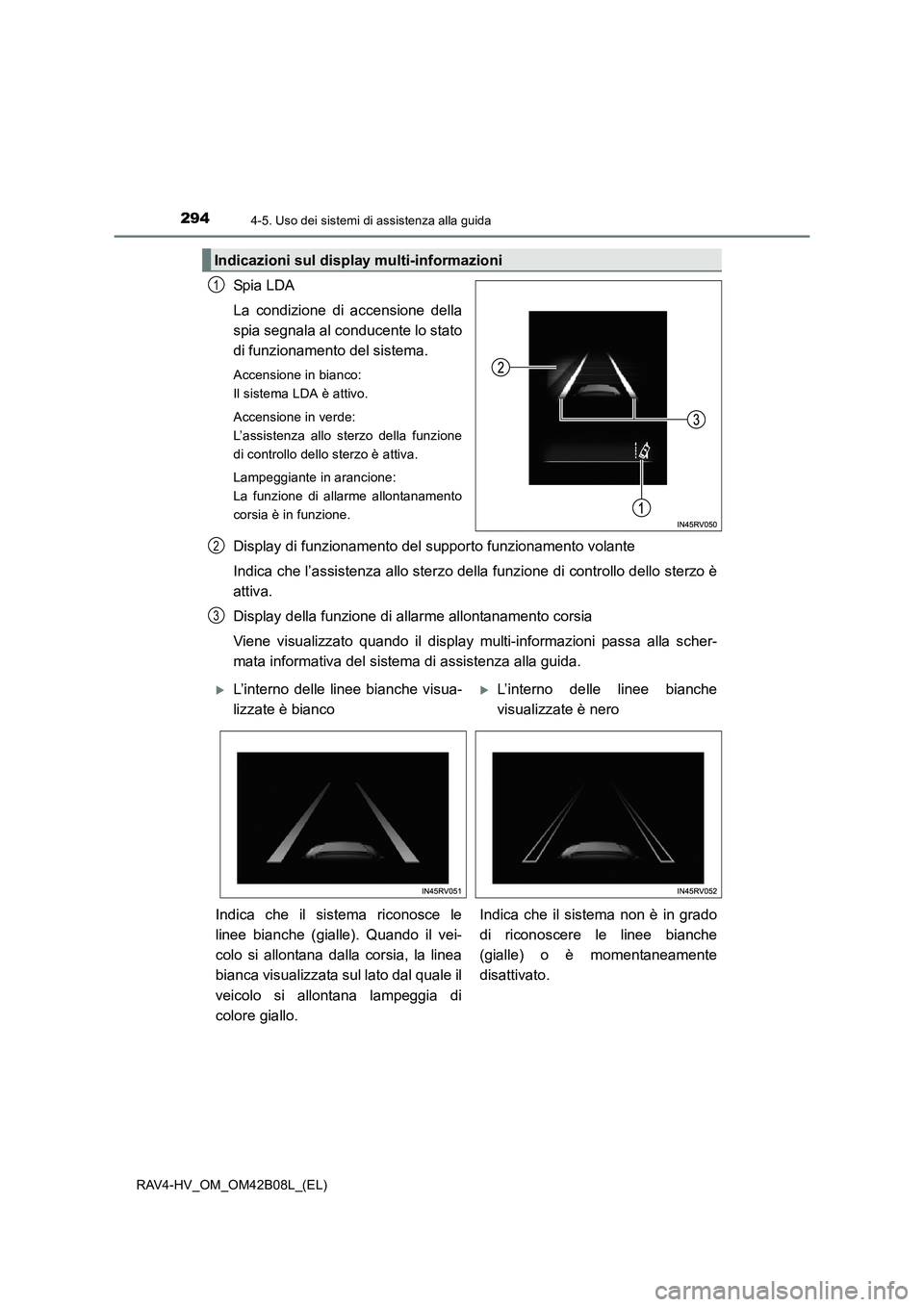

Display di funzionamento del supporto funzionamento volante
Indica che l’assistenza allo sterzo della funzione di controllo dello sterzo è
attiva.
Display della funzione di allarme allontanamento corsia
Viene visualizzato quando il display multi-informazioni passa alla scher-
mata informativa del sistema di assistenza alla guida.
Indicazioni sul display multi-informazioni
1
2
3
XL’interno delle linee bianche visua-
lizzate è biancoXL’interno delle linee bianche
visualizzate è nero
Indica che il sistema riconosce le
linee bianche (gialle). Quando il vei-
colo si allontana dalla corsia, la linea
bianca visualizzata sul lato dal quale il
veicolo si allontana lampeggia di
colore giallo. Indica che il sistema non è in grado
di riconoscere le linee bianche
(gialle) o è momentaneamente
disattivato.

2954-5. Uso dei sistemi di assistenza alla guida
4
Guida
RAV4-HV_OM_OM42B08L_(EL)
■Condizioni di funzionamento di ciascuna funzione
●Funzione di allarme allontanamento corsia
Questa funzione si attiva quando sono soddisfatte tutte le seguenti condizioni.
• Il sistema LDA è acceso.
• La velocità del veicolo è pari o superiore a circa 50 km/h.
• Il sistema riconosce le linee bianche (gialle).
• La larghezza della corsia è pari o superiore a 3 m circa.
• La leva indicatore di direzione non viene azionata.
• Il veicolo viene guidato su una strada rettilinea o si percorre una curva con un rag-
gio superiore a circa 150 m.
• Non vengono rilevati guasti del sistema. ( →P. 298)
● Funzione di controllo dello sterzo
Questa funzione si attiva quando sono soddisfatte tutte le condizioni seguenti, oltre
a quelle necessarie per l’attivazione della funzione di allarme allontanamento corsia.
• L’impostazione per “AssiSterz” in del display multi-informazioni è configu-
rata su “On”. ( →P. 574)
• Non vengono effettuate accelerazioni o decelerazioni del veicolo per un determi-
nato intervallo di tempo.
• Il volante non viene spostato con un livello di forza sterzante idoneo per il cambio corsia.
• I sistemi ABS, VSC, TRC e PCS non sono attivi.
• Il sistema VSC o TRC (controllo trazione) non è disattivato.
• L’avviso che indica che le mani sono state tolte dal volante non è visualizzato. (→ P. 296)
● Avviso anti-sbandamento del veicolo
Questa funzione si attiva quando sono soddisfatte tutte le seguenti condizioni.
• L’impostazione per “Sbandata” in del display multi-informazioni è configu-
rata su “On”. ( →P. 574)
• La velocità del veicolo è pari o superiore a circa 50 km/h.
• La larghezza della corsia è pari o superiore a 3 m circa.
• Non vengono rilevati guasti del sistema. ( →P. 298)

2964-5. Uso dei sistemi di assistenza alla guida
RAV4-HV_OM_OM42B08L_(EL)■

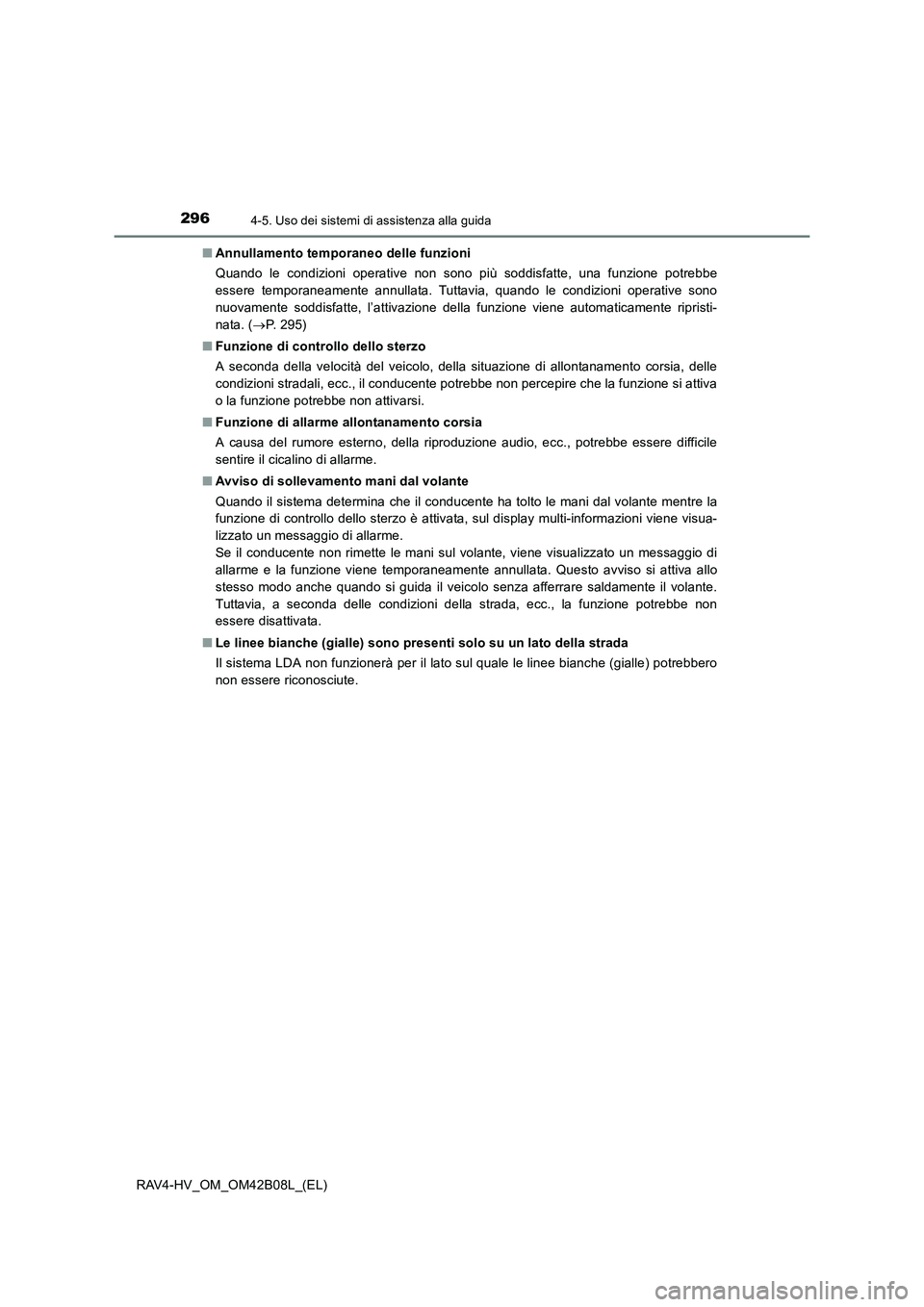

Annullamento temporaneo delle funzioni
Quando le condizioni operative non sono più soddisfatte, una funzione potrebbe
essere temporaneamente annullata. Tuttavia, quando le condizioni operative sono
nuovamente soddisfatte, l’attivazione della funzione viene automaticamente ripristi-
nata. ( →P. 295)
■ Funzione di controllo dello sterzo
A seconda della velocità del veicolo, della situazione di allontanamento corsia, delle
condizioni stradali, ecc., il conducente potrebbe non percepire che la funzione si attiva
o la funzione potrebbe non attivarsi.
■ Funzione di allarme allontanamento corsia
A causa del rumore esterno, della riproduzione audio, ecc., potrebbe essere difficile
sentire il cicalino di allarme.
■ Avviso di sollevamento mani dal volante
Quando il sistema determina che il conducente ha tolto le mani dal volante mentre la
funzione di controllo dello sterzo è attivata, sul display multi-informazioni viene visua-
lizzato un messaggio di allarme.
Se il conducente non rimette le mani sul volante, viene visualizzato un messaggio di
allarme e la funzione viene temporaneamente annullata. Questo avviso si attiva allo
stesso modo anche quando si guida il veicolo senza afferrare saldamente il volante.
Tuttavia, a seconda delle condizioni della strada, ecc., la funzione potrebbe non
essere disattivata.
■ Le linee bianche (gialle) sono presenti solo su un lato della strada
Il sistema LDA non funzionerà per il lato sul quale le linee bianche (gialle) potrebbero
non essere riconosciute.
