2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

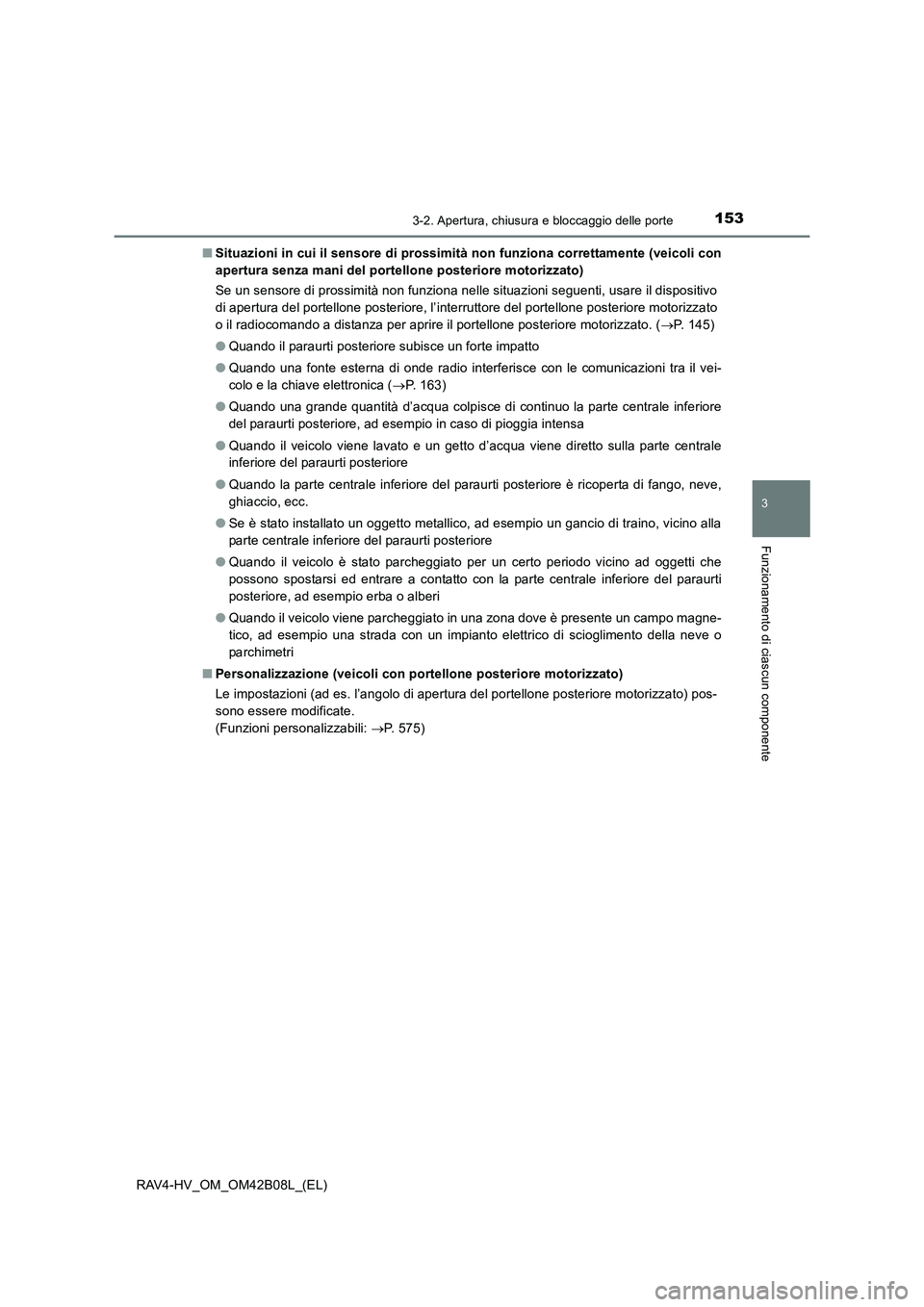

1533-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)■
Situazioni in cui il sensore di prossimità non funziona correttamente (veicoli con
apertura senza mani del portellone posteriore motorizzato)
Se un sensore di prossimità non funziona nelle situazioni seguenti, usare il dispositivo
di apertura del portellone posteriore, l’interruttore del portellone posteriore motorizzato
o il radiocomando a distanza per aprire il portellone posteriore motorizzato. ( →P. 145)
● Quando il paraurti posteriore subisce un forte impatto
● Quando una fonte esterna di onde radio interferisce con le comunicazioni tra il vei-
colo e la chiave elettronica ( →P. 163)
● Quando una grande quantità d’acqua colpisce di continuo la parte centrale inferiore
del paraurti posteriore, ad esempio in caso di pioggia intensa
● Quando il veicolo viene lavato e un getto d’acqua viene diretto sulla parte centrale
inferiore del paraurti posteriore
● Quando la parte centrale inferiore del paraurti posteriore è ricoperta di fango, neve,
ghiaccio, ecc.
● Se è stato installato un oggetto metallico, ad esempio un gancio di traino, vicino alla
parte centrale inferiore del paraurti posteriore
● Quando il veicolo è stato parcheggiato per un certo periodo vicino ad oggetti che
possono spostarsi ed entrare a contatto con la parte centrale inferiore del paraurti
posteriore, ad esempio erba o alberi
● Quando il veicolo viene parcheggiato in una zona dove è presente un campo magne-
tico, ad esempio una strada con un impianto elettrico di scioglimento della neve o
parchimetri
■ Personalizzazione (veicoli con portellone posteriore motorizzato)
Le impostazioni (ad es. l’angolo di apertura del portellone posteriore motorizzato) pos-
sono essere modificate.
(Funzioni personalizzabili: →P. 575)

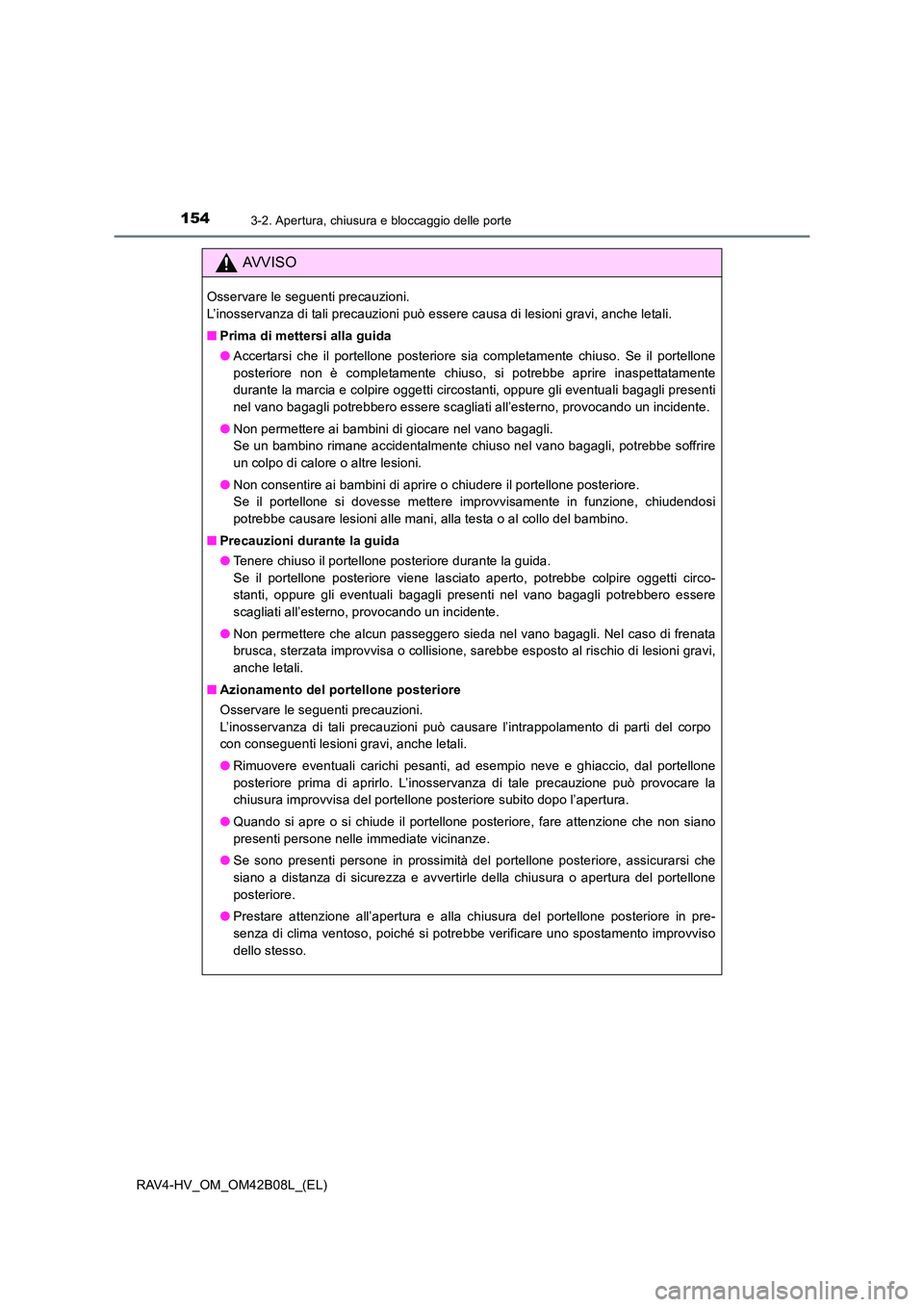

1543-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
■Prima di mettersi alla guida
●Accertarsi che il portellone posteriore sia completamente chiuso. Se il portellone
posteriore non è completamente chiuso, si potrebbe aprire inaspettatamente
durante la marcia e colpire oggetti circostanti, oppure gli eventuali bagagli presenti
nel vano bagagli potrebbero essere scagliati all’esterno, provocando un incidente.
● Non permettere ai bambini di giocare nel vano bagagli.
Se un bambino rimane accidentalmente chiuso nel vano bagagli, potrebbe soffrire
un colpo di calore o altre lesioni.
● Non consentire ai bambini di aprire o chiudere il portellone posteriore.
Se il portellone si dovesse mettere improvvisamente in funzione, chiudendosi
potrebbe causare lesioni alle mani, alla testa o al collo del bambino.
■ Precauzioni durante la guida
●Tenere chiuso il portellone posteriore durante la guida.
Se il portellone posteriore viene lasciato aperto, potrebbe colpire oggetti circo-
stanti, oppure gli eventuali bagagli presenti nel vano bagagli potrebbero essere
scagliati all’esterno, provocando un incidente.
● Non permettere che alcun passeggero sieda nel vano bagagli. Nel caso di frenata
brusca, sterzata improvvisa o collisione, sarebbe esposto al rischio di lesioni gravi,
anche letali.
■ Azionamento del portellone posteriore
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può causare l’intrappolamento di parti del corpo
con conseguenti lesioni gravi, anche letali.
●Rimuovere eventuali carichi pesanti, ad esempio neve e ghiaccio, dal portellone
posteriore prima di aprirlo. L’inosservanza di tale precauzione può provocare la
chiusura improvvisa del portellone posteriore subito dopo l’apertura.
● Quando si apre o si chiude il portellone posteriore, fare attenzione che non siano
presenti persone nelle immediate vicinanze.
● Se sono presenti persone in prossimità del portellone posteriore, assicurarsi che
siano a distanza di sicurezza e avvertirle della chiusura o apertura del portellone
posteriore.
● Prestare attenzione all’apertura e alla chiusura del portellone posteriore in pre-
senza di clima ventoso, poiché si potrebbe verificare uno spostamento improvviso
dello stesso.

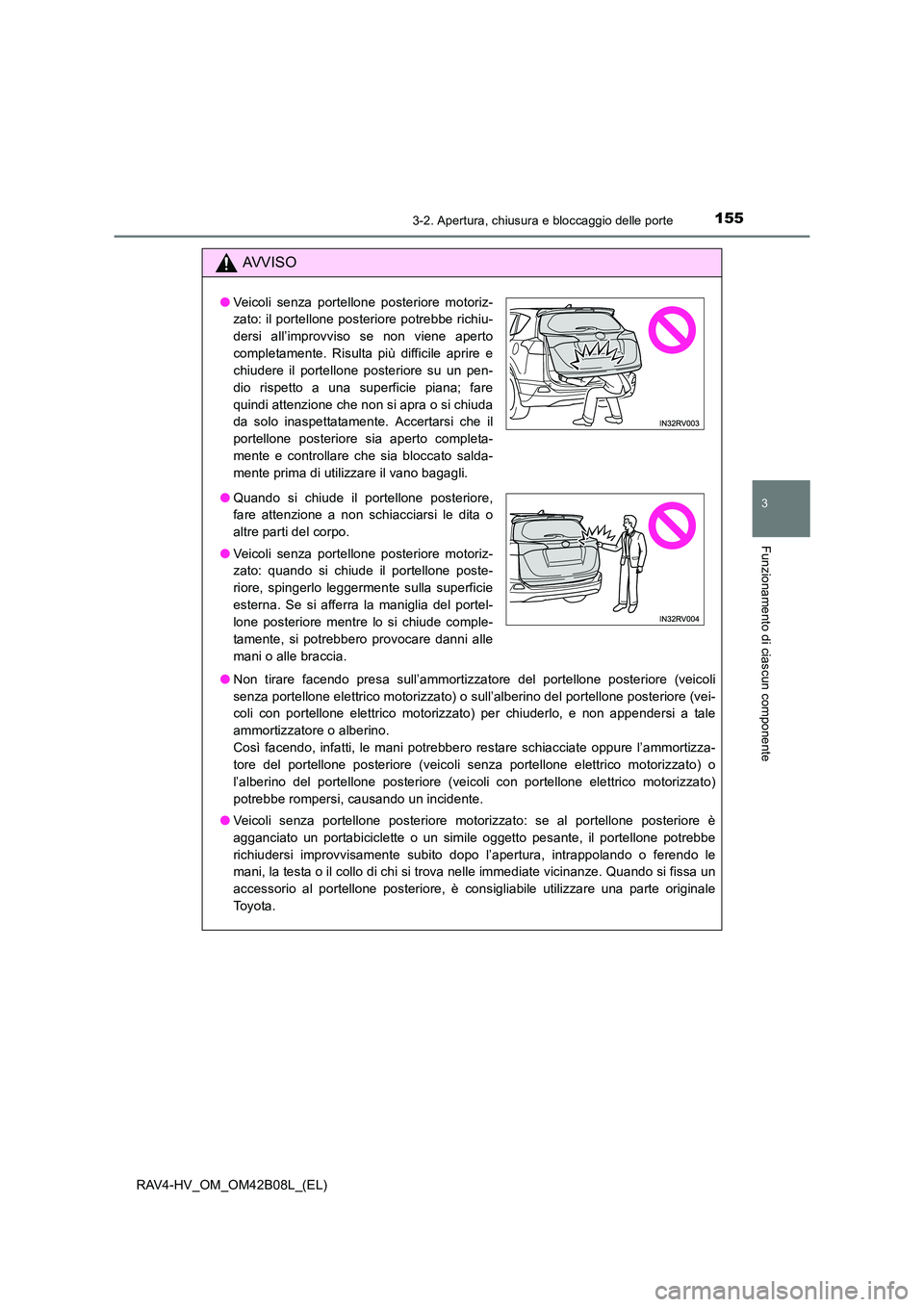

1553-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
●Non tirare facendo presa sull’ammortizzatore del portellone posteriore (veicoli
senza portellone elettrico motorizzato) o sull’alberino del portellone posteriore (vei-
coli con portellone elettrico motorizzato) per chiuderlo, e non appendersi a tale
ammortizzatore o alberino.
Così facendo, infatti, le mani potrebbero restare schiacciate oppure l’ammortizza-
tore del portellone posteriore (veicoli senza portellone elettrico motorizzato) o
l’alberino del portellone posteriore (veicoli con portellone elettrico motorizzato)
potrebbe rompersi, causando un incidente.
● Veicoli senza portellone posteriore motorizzato: se al portellone posteriore è
agganciato un portabiciclette o un simile oggetto pesante, il portellone potrebbe
richiudersi improvvisamente subito dopo l’apertura, intrappolando o ferendo le
mani, la testa o il collo di chi si trova nelle immediate vicinanze. Quando si fissa un
accessorio al portellone posteriore, è consigliabile utilizzare una parte originale
To y o t a .
●Veicoli senza portellone posteriore motoriz-
zato: il portellone posteriore potrebbe richiu-
dersi all’improvviso se non viene aperto
completamente. Risulta più difficile aprire e
chiudere il portellone posteriore su un pen-
dio rispetto a una superficie piana; fare
quindi attenzione che non si apra o si chiuda
da solo inaspettatamente. Accertarsi che il
portellone posteriore sia aperto completa-
mente e controllare che sia bloccato salda-
mente prima di utilizzare il vano bagagli.
● Quando si chiude il portellone posteriore,
fare attenzione a non schiacciarsi le dita o
altre parti del corpo.
● Veicoli senza portellone posteriore motoriz-
zato: quando si chiude il portellone poste-
riore, spingerlo leggermente sulla superficie
esterna. Se si afferra la maniglia del portel-
lone posteriore mentre lo si chiude comple-
tamente, si potrebbero provocare danni alle
mani o alle braccia.

1563-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
■Dispositivo di chiusura portellone posteriore (veicoli con portellone posteriore
motorizzato)
●Fare attenzione quando si utilizza il dispositivo di chiusura del portellone poiché è
ancora in funzione quando il sistema del portellone posteriore motorizzato viene
annullato.
■ Portellone posteriore motorizzato (se in dotazione)
Osservare le seguenti precauzioni durante l’azionamento del portellone posteriore
motorizzato.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
●Verificare la sicurezza della zona circostante per assicurarsi che non siano presenti
ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
● Se sono presenti persone in prossimità del portellone posteriore, assicurarsi che
siano a distanza di sicurezza e avvertirle della chiusura o apertura del portellone
posteriore.
● Se l’interruttore principale del portellone posteriore motorizzato viene spento
durante il funzionamento automatico del portellone posteriore, il portellone poste-
riore smette di funzionare. Fare particolare attenzione quando ci si trova su un pen-
dio poiché il portellone posteriore potrebbe aprirsi o chiudersi improvvisamente.
● Se le condizioni di funzionamento del portellone posteriore motorizzato non sono
più soddisfatte, potrebbe attivarsi un cicalino e l’apertura o la chiusura del portel-
lone posteriore potrebbe interrompersi. In questo caso, il portellone posteriore
deve essere azionato manualmente. Prestare molta attenzione in tale situazione
poiché il portellone posteriore potrebbe spostarsi bruscamente.
● Su un pendio, il portellone posteriore può chiudersi improvvisamente dopo l’aper-
tura automatica. Accertarsi che il portellone posteriore sia completamente aperto e
sicuro.
●Nel caso in cui il portellone posteriore non
sia chiuso del tutto, il dispositivo di chiusura
del portellone posteriore lo chiuderà auto-
maticamente portandolo in posizione di chiu-
sura completa. Affinché il dispositivo di
chiusura del portellone posteriore inizi a fun-
zionare sono necessari alcuni secondi.
Attenzione a non rimanere intrappolati con le
dita o altre parti del corpo nel portellone
posteriore poiché ciò potrebbe causare frat-
ture ossee o altre lesioni gravi.

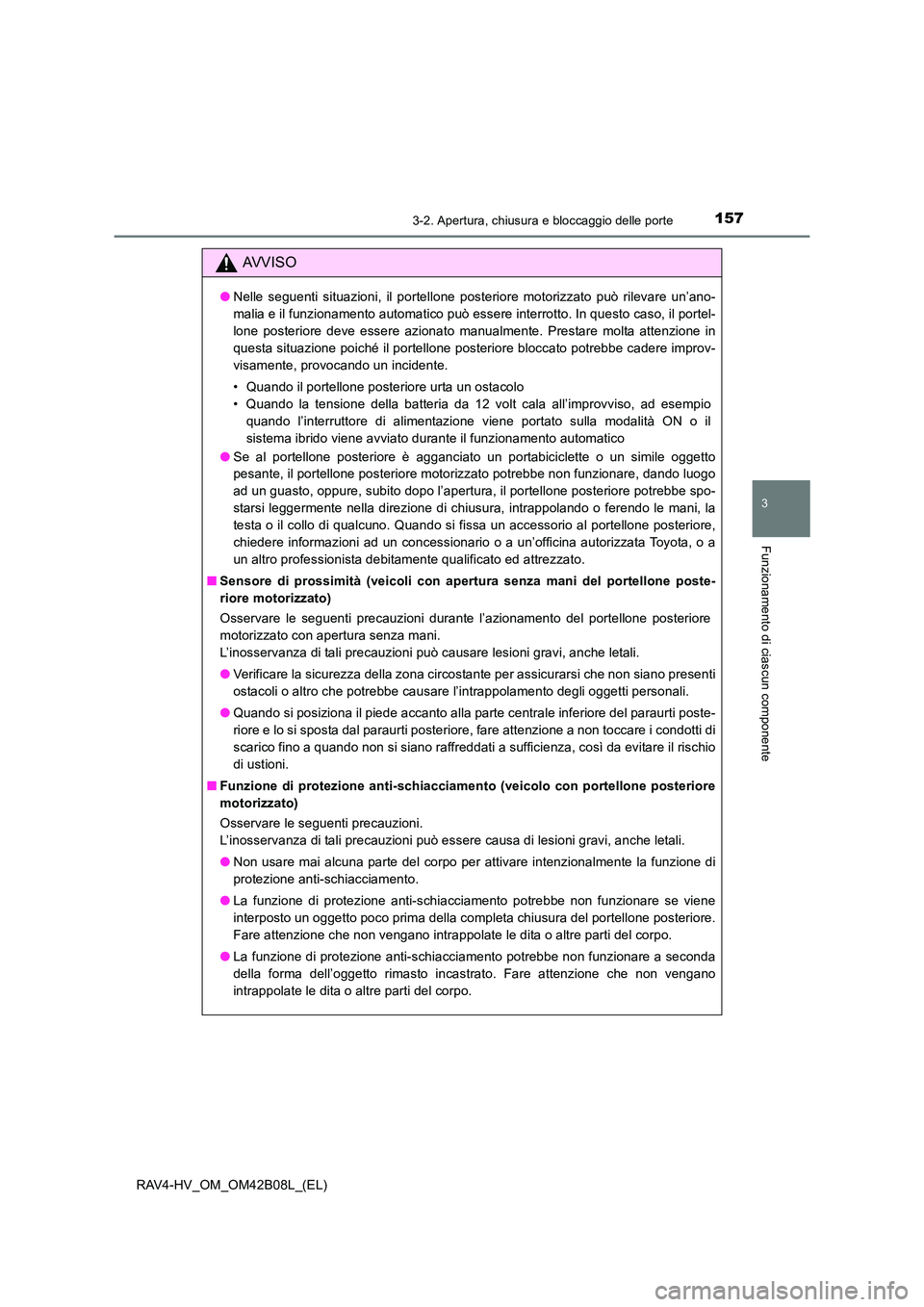

1573-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
●Nelle seguenti situazioni, il portellone posteriore motorizzato può rilevare un’ano-
malia e il funzionamento automatico può essere interrotto. In questo caso, il portel-
lone posteriore deve essere azionato manualmente. Prestare molta attenzione in
questa situazione poiché il portellone posteriore bloccato potrebbe cadere improv-
visamente, provocando un incidente.
• Quando il portellone posteriore urta un ostacolo
• Quando la tensione della batteria da 12 volt cala all’improvviso, ad esempio
quando l’interruttore di alimentazione viene portato sulla modalità ON o il
sistema ibrido viene avviato durante il funzionamento automatico
● Se al portellone posteriore è agganciato un portabiciclette o un simile oggetto
pesante, il portellone posteriore motorizzato potrebbe non funzionare, dando luogo
ad un guasto, oppure, subito dopo l’apertura, il portellone posteriore potrebbe spo-
starsi leggermente nella direzione di chiusura, intrappolando o ferendo le mani, la
testa o il collo di qualcuno. Quando si fissa un accessorio al portellone posteriore,
chiedere informazioni ad un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato.
■ Sensore di prossimità (veicoli con apertura senza mani del portellone poste-
riore motorizzato)
Osservare le seguenti precauzioni durante l’azionamento del portellone posteriore
motorizzato con apertura senza mani.
L’inosservanza di tali precauzioni può causare lesioni gravi, anche letali.
●Verificare la sicurezza della zona circostante per assicurarsi che non siano presenti
ostacoli o altro che potrebbe causare l’intrappolamento degli oggetti personali.
● Quando si posiziona il piede accanto alla parte centrale inferiore del paraurti poste-
riore e lo si sposta dal paraurti posteriore, fare attenzione a non toccare i condotti di
scarico fino a quando non si siano raffreddati a sufficienza, così da evitare il rischio
di ustioni.
■ Funzione di protezione anti-schiacciamen to (veicolo con portellone posteriore
motorizzato)
Osservare le seguenti precauzioni.
L’inosservanza di tali precauzioni può essere causa di lesioni gravi, anche letali.
● Non usare mai alcuna parte del corpo per attivare intenzionalmente la funzione di
protezione anti-schiacciamento.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare se viene
interposto un oggetto poco prima della completa chiusura del portellone posteriore.
Fare attenzione che non vengano intrappolate le dita o altre parti del corpo.
● La funzione di protezione anti-schiacciamento potrebbe non funzionare a seconda
della forma dell’oggetto rimasto incastrato. Fare attenzione che non vengano
intrappolate le dita o altre parti del corpo.

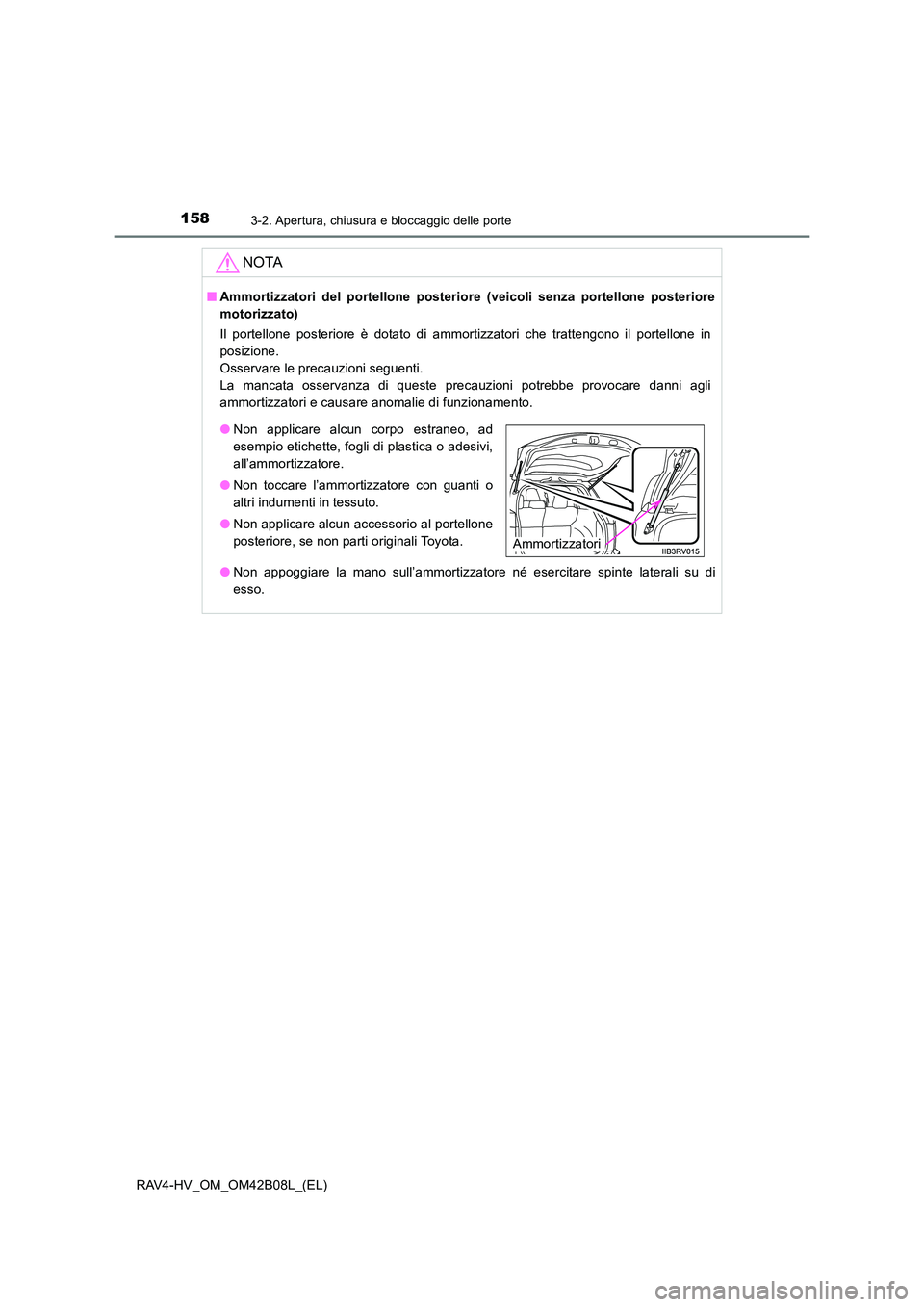

1583-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)
NOTA
■Ammortizzatori del portellone posteriore (veicoli senza portellone posteriore
motorizzato)
Il portellone posteriore è dotato di ammortizzatori che trattengono il portellone in
posizione.
Osservare le precauzioni seguenti.
La mancata osservanza di queste precauzioni potrebbe provocare danni agli
ammortizzatori e causare anomalie di funzionamento.
●Non appoggiare la mano sull’ammortizzatore né esercitare spinte laterali su di
esso.
●Non applicare alcun corpo estraneo, ad
esempio etichette, fogli di plastica o adesivi,
all’ammortizzatore.
● Non toccare l’ammortizzatore con guanti o
altri indumenti in tessuto.
● Non applicare alcun accessorio al portellone
posteriore, se non parti originali Toyota.
Ammortizzatori

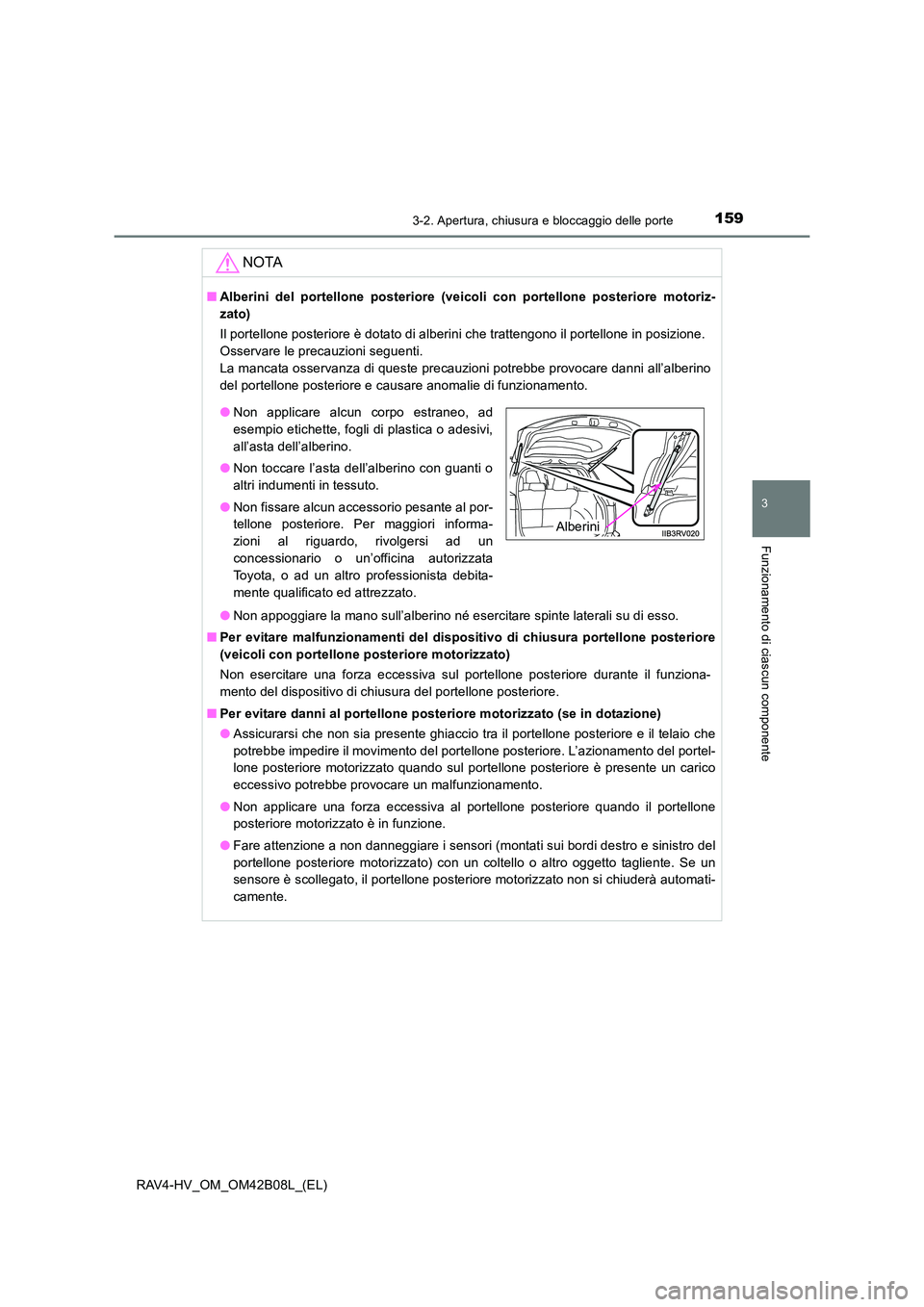

1593-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
NOTA
■Alberini del portellone posteriore (veicoli con portellone posteriore motoriz-
zato)
Il portellone posteriore è dotato di alberini che trattengono il portellone in posizione.
Osservare le precauzioni seguenti.
La mancata osservanza di queste precauzioni potrebbe provocare danni all’alberino
del portellone posteriore e causare anomalie di funzionamento.
●Non appoggiare la mano sull’alberino né esercitare spinte laterali su di esso.
■ Per evitare malfunzionamenti del dispositivo di chiusura portellone posteriore
(veicoli con portellone posteriore motorizzato)
Non esercitare una forza eccessiva sul portellone posteriore durante il funziona-
mento del dispositivo di chiusura del portellone posteriore.
■ Per evitare danni al portellone posteriore motorizzato (se in dotazione)
●Assicurarsi che non sia presente ghiaccio tra il portellone posteriore e il telaio che
potrebbe impedire il movimento del portellone posteriore. L’azionamento del portel-
lone posteriore motorizzato quando sul portellone posteriore è presente un carico
eccessivo potrebbe provocare un malfunzionamento.
● Non applicare una forza eccessiva al portellone posteriore quando il portellone
posteriore motorizzato è in funzione.
● Fare attenzione a non danneggiare i sensori (montati sui bordi destro e sinistro del
portellone posteriore motorizzato) con un coltello o altro oggetto tagliente. Se un
sensore è scollegato, il portellone posteriore motorizzato non si chiuderà automati-
camente.
●Non applicare alcun corpo estraneo, ad
esempio etichette, fogli di plastica o adesivi,
all’asta dell’alberino.
● Non toccare l’asta dell’alberino con guanti o
altri indumenti in tessuto.
● Non fissare alcun accessorio pesante al por-
tellone posteriore. Per maggiori informa-
zioni al riguardo, rivolgersi ad un
concessionario o un’officina autorizzata
Toyota, o ad un altro professionista debita-
mente qualificato ed attrezzato.
Alberini

1603-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)

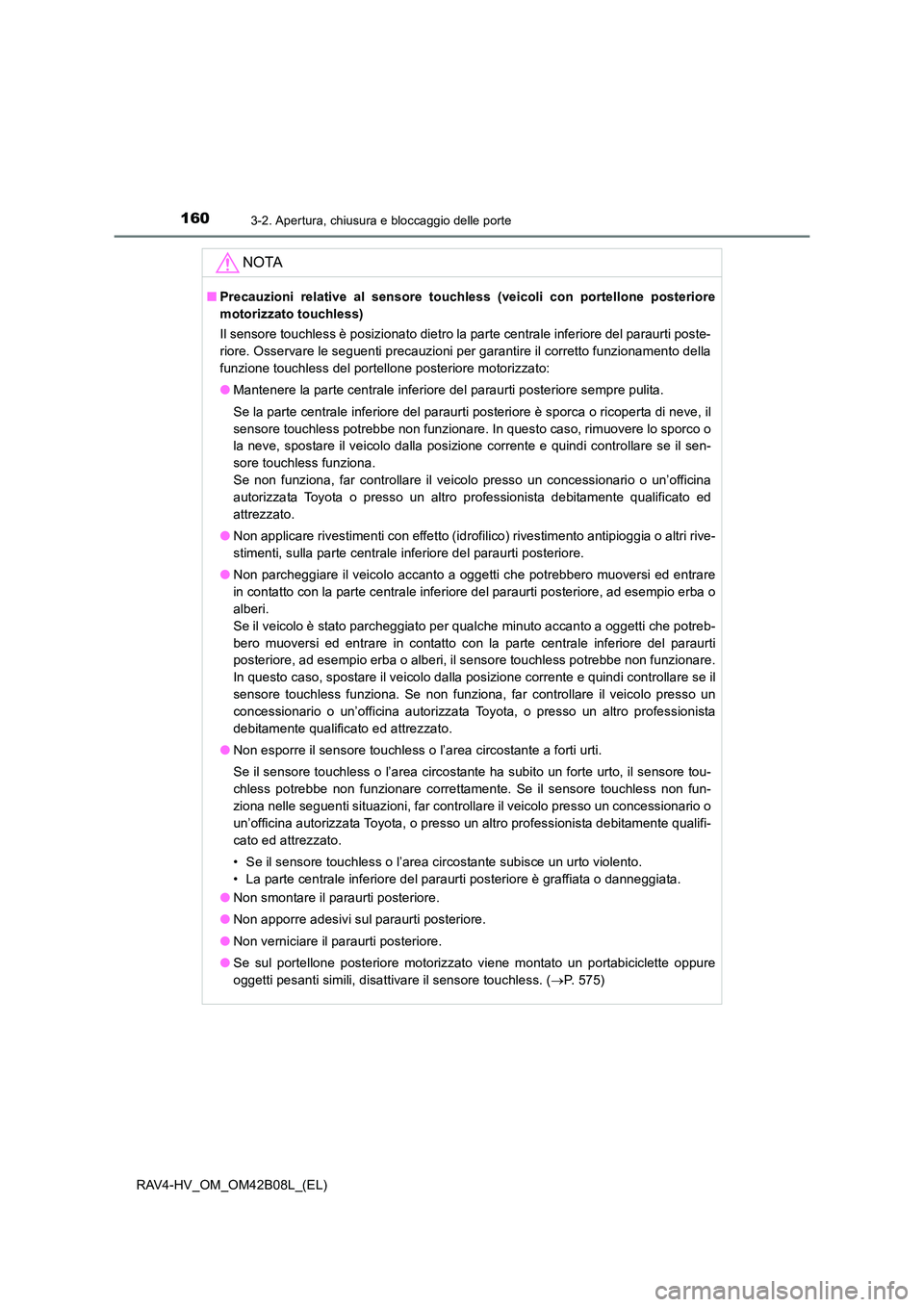

NOTA
■Precauzioni relative al sensore touchless (veicoli con portellone posteriore
motorizzato touchless)
Il sensore touchless è posizionato dietro la parte centrale inferiore del paraurti poste-
riore. Osservare le seguenti precauzioni per garantire il corretto funzionamento della
funzione touchless del portellone posteriore motorizzato:
●Mantenere la parte centrale inferiore del paraurti posteriore sempre pulita.
Se la parte centrale inferiore del paraurti posteriore è sporca o ricoperta di neve, il
sensore touchless potrebbe non funzionare. In questo caso, rimuovere lo sporco o
la neve, spostare il veicolo dalla posizione corrente e quindi controllare se il sen-
sore touchless funziona.
Se non funziona, far controllare il veicolo presso un concessionario o un’officina
autorizzata Toyota o presso un altro professionista debitamente qualificato ed
attrezzato.
● Non applicare rivestimenti con effetto (idrofilico) rivestimento antipioggia o altri rive-
stimenti, sulla parte centrale inferiore del paraurti posteriore.
● Non parcheggiare il veicolo accanto a oggetti che potrebbero muoversi ed entrare
in contatto con la parte centrale inferiore del paraurti posteriore, ad esempio erba o
alberi.
Se il veicolo è stato parcheggiato per qualche minuto accanto a oggetti che potreb-
bero muoversi ed entrare in contatto con la parte centrale inferiore del paraurti
posteriore, ad esempio erba o alberi, il sensore touchless potrebbe non funzionare.
In questo caso, spostare il veicolo dalla posizione corrente e quindi controllare se il
sensore touchless funziona. Se non funziona, far controllare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso un altro professionista
debitamente qualificato ed attrezzato.
● Non esporre il sensore touchless o l’area circostante a forti urti.
Se il sensore touchless o l’area circostante ha subito un forte urto, il sensore tou-
chless potrebbe non funzionare correttamente. Se il sensore touchless non fun-
ziona nelle seguenti situazioni, far controllare il veicolo presso un concessionario o
un’officina autorizzata Toyota, o presso un altro professionista debitamente qualifi-
cato ed attrezzato.
• Se il sensore touchless o l’area circostante subisce un urto violento.
• La parte centrale inferiore del paraurti posteriore è graffiata o danneggiata.
● Non smontare il paraurti posteriore.
● Non apporre adesivi sul paraurti posteriore.
● Non verniciare il paraurti posteriore.
● Se sul portellone posteriore motorizzato viene montato un portabiciclette oppure
oggetti pesanti simili, disattivare il sensore touchless. ( →P. 575)
