2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

4897-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7

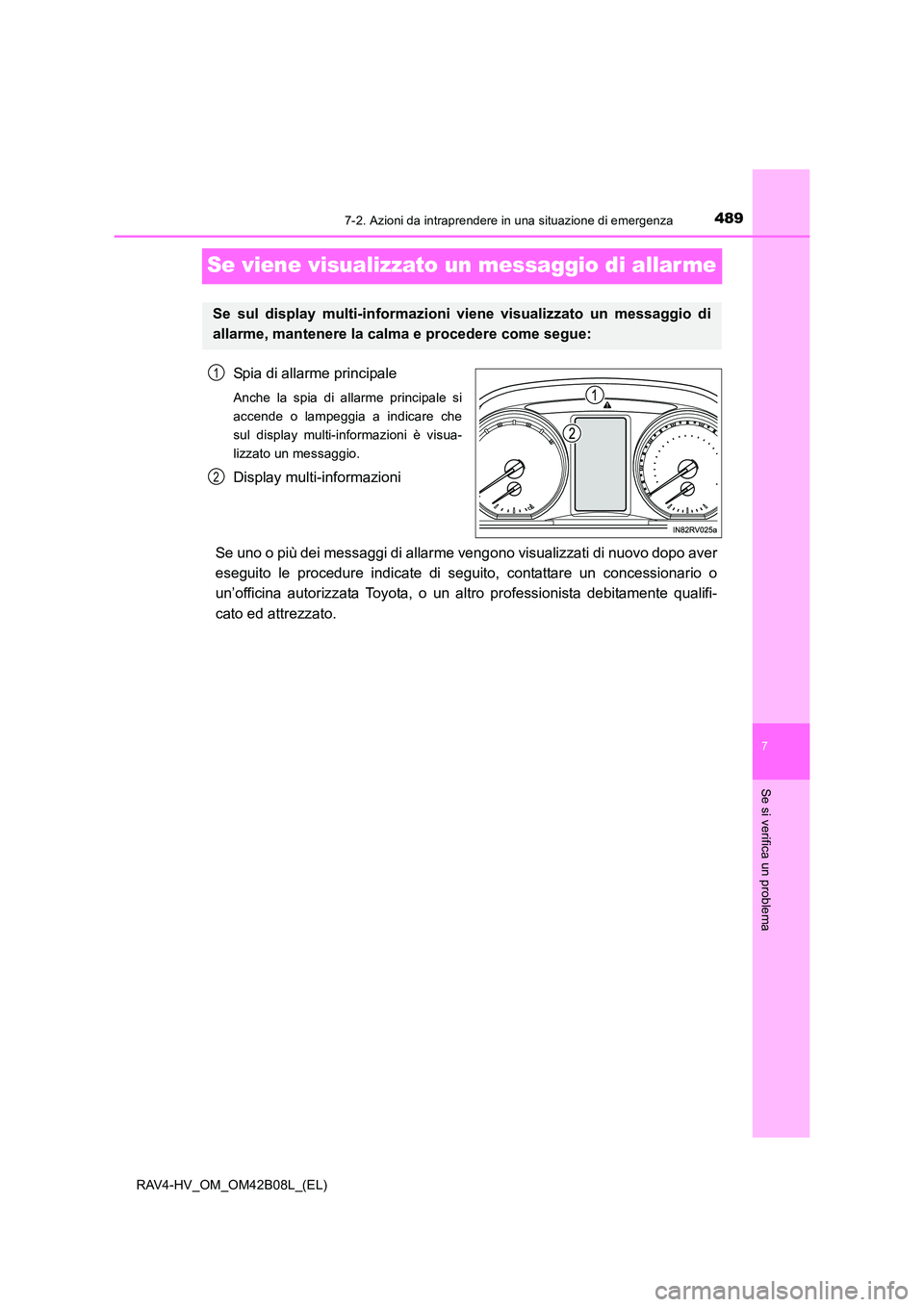

Se si verifica un problema
Se viene visualizzato un messaggio di allar me
Spia di allarme principale
Anche la spia di allarme principale si
accende o lampeggia a indicare che
sul display multi-informazioni è visua-
lizzato un messaggio.
Display multi-informazioni
Se uno o più dei messaggi di allarm e vengono visualizzati di nuovo dopo aver
eseguito le procedure indicate di seguito, contattare un concessionario o
un’officina autorizzata Toyota, o un al tro professionista debitamente qualifi-
cato ed attrezzato.
Se sul display multi-informazioni viene visualizzato un messaggio di
allarme, mantenere la calma e procedere come segue:
1
2

4907-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Elenco dei messaggi e dei cicalini di allarme
Messaggio di allarmeDettagli/Azioni
(Se in dotazione)
Indica che:
• esiste l’elevata possibilità di uno scontro frontale, o
• La frenata pre-collisione è attivaSi attiva anche un cicalino.
→ Rallentare utilizzando i freni.
(Se in dotazione)
Segnala che il veicolo si sta avvicinando al veicolo che
precede (nella modalità di controllo della distanza di
sicurezza)
Si attiva anche un cicalino.
→ Rallentare utilizzando i freni.
(Se in dotazione)
Segnala che il veicolo si è allontanato dalla corsia
(quando il sistema LDA [allarme allontanamento corsia
con controllo dello sterzo] è in funzione)
La linea di corsia sul lato da cui si allontana il veicolo
lampeggia in giallo.
Si attiva anche un cicalino.
→ Controllare intorno al veicolo e tornare
all’interno delle linee di corsia.
Segnala un’anomalia nell’impianto frenante
Si attiva anche un cicalino.
→ Far controllare immediatamente il veicolo
presso un concessionario o un’officina autoriz-
zata Toyota, o presso un altro professionista
debitamente qualificato ed attrezzato.
Continuare a guidare potrebbe essere perico-
loso.
(Gialla)(Lampeggia)
(Rossa)

4917-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema

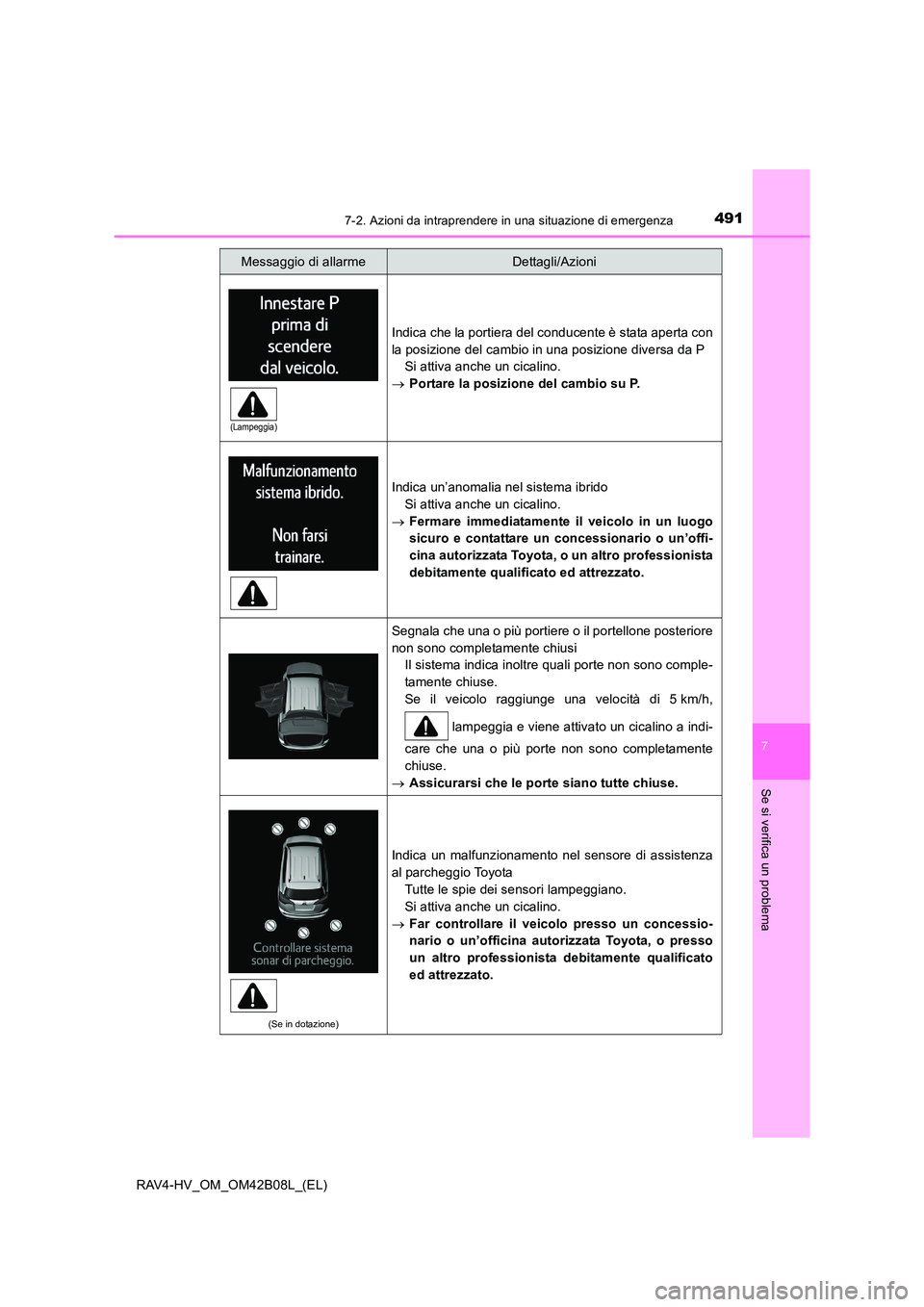

Indica che la portiera del conducente è stata aperta con
la posizione del cambio in una posizione diversa da PSi attiva anche un cicalino.
→ Portare la posizione del cambio su P.
Indica un’anomalia nel sistema ibrido
Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Segnala che una o più portiere o il portellone posteriore
non sono completamente chiusi
Il sistema indica inoltre quali porte non sono comple-
tamente chiuse.
Se il veicolo raggiunge una velocità di 5 km/h,
lampeggia e viene attivato un cicalino a indi-
care che una o più porte non sono completamente
chiuse.
→ Assicurarsi che le porte siano tutte chiuse.
(Se in dotazione)
Indica un malfunzionamento nel sensore di assistenza
al parcheggio Toyota
Tutte le spie dei sensori lampeggiano.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)

4927-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)

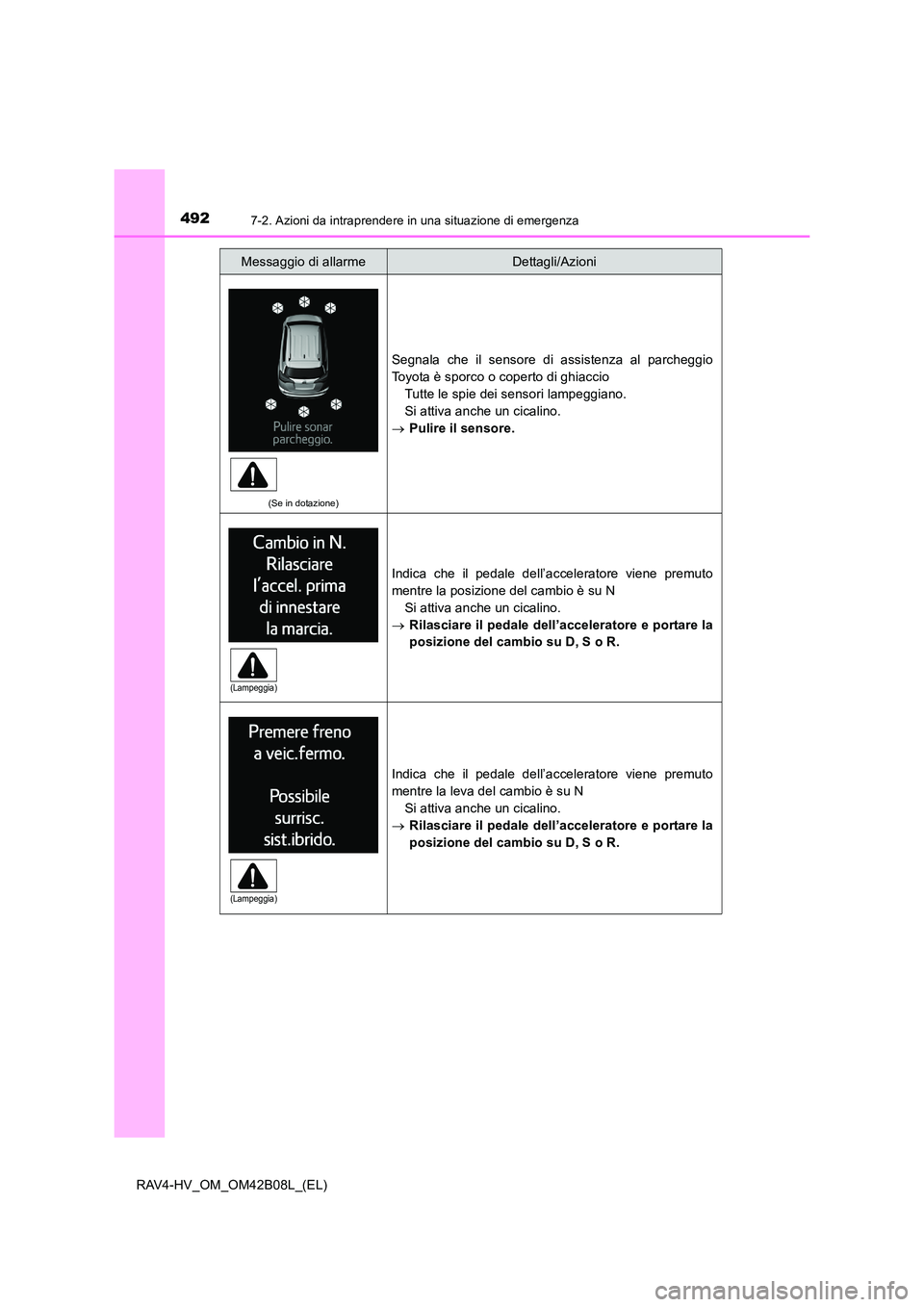

(Se in dotazione)
Segnala che il sensore di assistenza al parcheggio
Toyota è sporco o coperto di ghiaccioTutte le spie dei sensori lampeggiano.
Si attiva anche un cicalino.
→ Pulire il sensore.
Indica che il pedale dell’acceleratore viene premuto
mentre la posizione del cambio è su N
Si attiva anche un cicalino.
→ Rilasciare il pedale dell’acceleratore e portare la
posizione del cambio su D, S o R.
Indica che il pedale dell’acceleratore viene premuto
mentre la leva del cambio è su N
Si attiva anche un cicalino.
→ Rilasciare il pedale dell’acceleratore e portare la
posizione del cambio su D, S o R.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

4937-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema

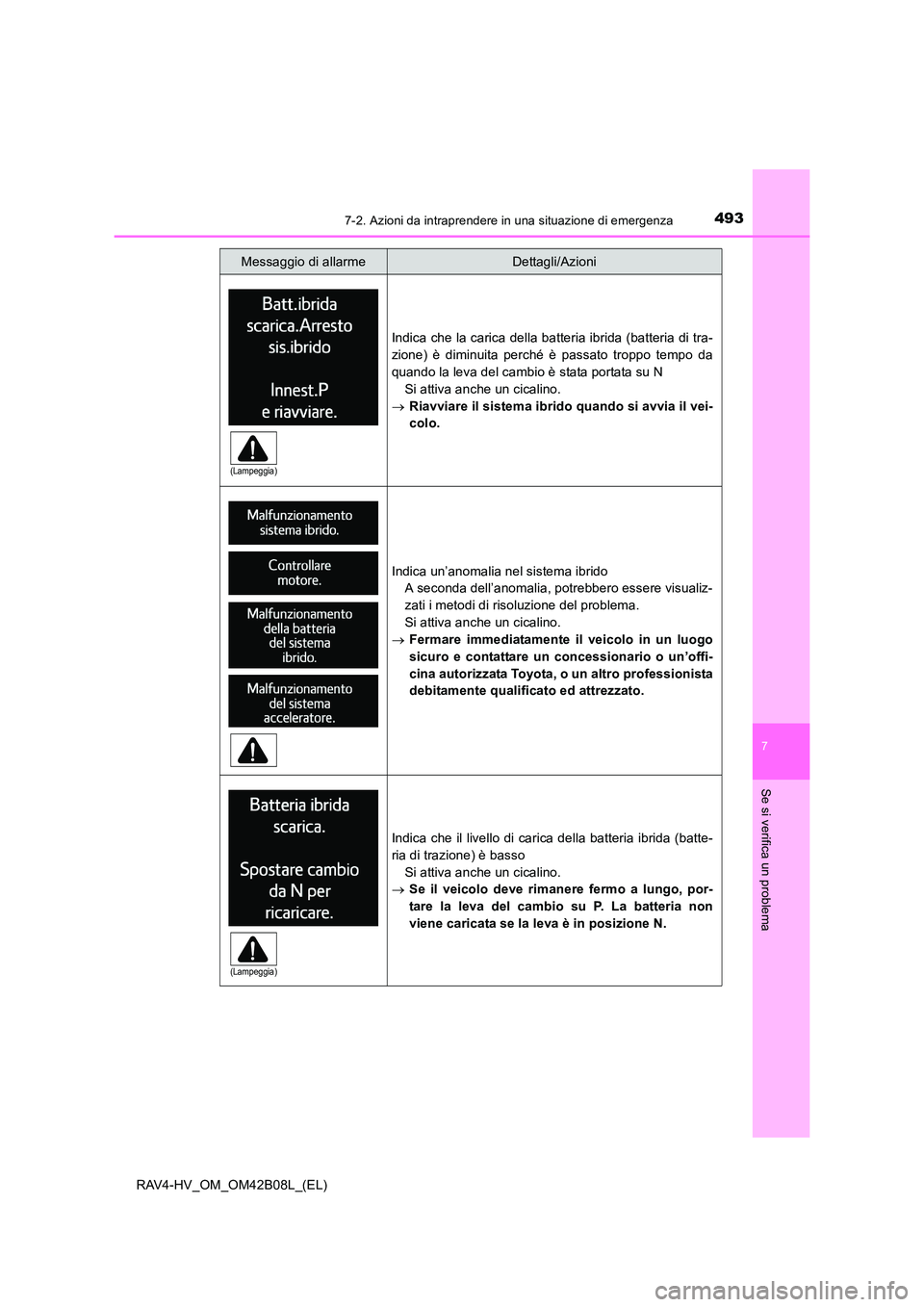

Indica che la carica della batteria ibrida (batteria di tra-
zione) è diminuita perché è passato troppo tempo da
quando la leva del cambio è stata portata su NSi attiva anche un cicalino.
→ Riavviare il sistema ibrido quando si avvia il vei-
colo.
Indica un’anomalia nel sistema ibrido
A seconda dell’anomalia, potrebbero essere visualiz-
zati i metodi di risoluzione del problema.
Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Indica che il livello di carica della batteria ibrida (batte-
ria di trazione) è basso
Si attiva anche un cicalino.
→ Se il veicolo deve rimanere fermo a lungo, por-
tare la leva del cambio su P. La batteria non
viene caricata se la leva è in posizione N.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

4947-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Indica che il veicolo sta viaggiando a 5 km/h o più con il
freno di stazionamento ancora inserito.Si attiva anche un cicalino.
→ Rilasciare il freno di stazionamento.
(Se in dotazione)
Segnala che il sistema LDA (allarme allontanamento
corsia con controllo dello sterzo) ha rilevato che il con-
ducente non ha le mani sul volante mentre la funzione
di controllo dello sterzo è attivata
→Afferrare saldamente il volante.
(Se in dotazione)
Indica che la funzione di controllo dello sterzo è stata
temporaneamente annullata poiché il sistema LDA
(allarme allontanamento corsia con controllo dello
sterzo) ha rilevato che il conducente non ha le mani sul
volante mentre la funzione di controllo dello sterzo si
attiva
→Afferrare saldamente il volante.
Segnala un’anomalia nel:
• sistema airbag SRS, oppure
• sistema di pretensionamento della cintura di sicu-
rezza
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)(Rossa)

4957-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema

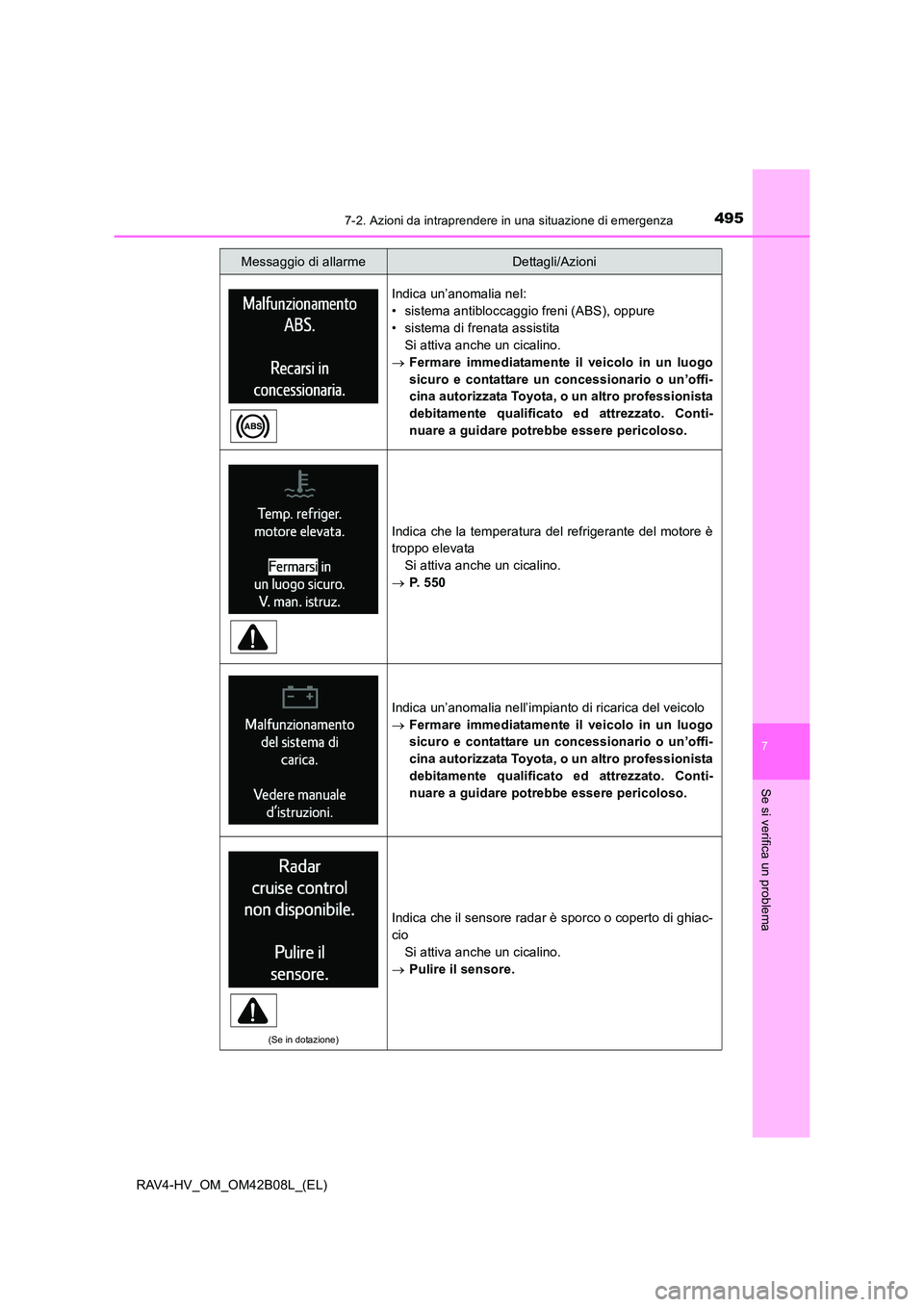

Indica un’anomalia nel:
• sistema antibloccaggio freni (ABS), oppure
• sistema di frenata assistitaSi attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato. Conti-
nuare a guidare potrebbe essere pericoloso.
Indica che la temperatura del refrigerante del motore è
troppo elevata
Si attiva anche un cicalino.
→ P. 5 5 0
Indica un’anomalia nell’impianto di ricarica del veicolo
→Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato. Conti-
nuare a guidare potrebbe essere pericoloso.
(Se in dotazione)
Indica che il sensore radar è sporco o coperto di ghiac-
cio
Si attiva anche un cicalino.
→ Pulire il sensore.
Messaggio di allarmeDettagli/Azioni

4967-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)

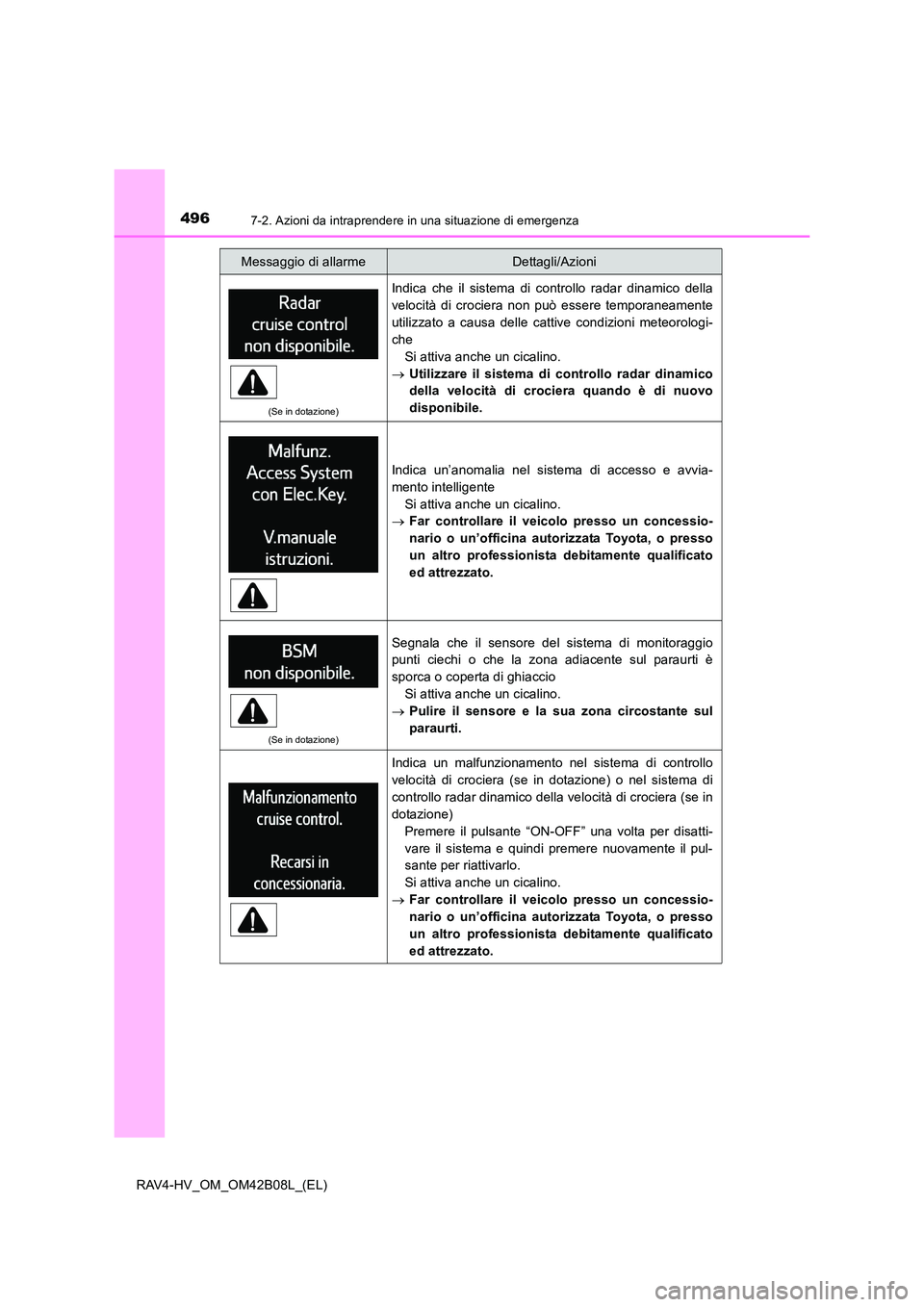

(Se in dotazione)
Indica che il sistema di controllo radar dinamico della
velocità di crociera non può essere temporaneamente
utilizzato a causa delle cattive condizioni meteorologi-
cheSi attiva anche un cicalino.
→ Utilizzare il sistema di controllo radar dinamico
della velocità di crociera quando è di nuovo
disponibile.
Indica un’anomalia nel sistema di accesso e avvia-
mento intelligente
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Segnala che il sensore del sistema di monitoraggio
punti ciechi o che la zona adiacente sul paraurti è
sporca o coperta di ghiaccio
Si attiva anche un cicalino.
→ Pulire il sensore e la sua zona circostante sul
paraurti.
Indica un malfunzionamento nel sistema di controllo
velocità di crociera (se in dotazione) o nel sistema di
controllo radar dinamico della velocità di crociera (se in
dotazione)
Premere il pulsante “ON-OFF” una volta per disatti-
vare il sistema e quindi premere nuovamente il pul-
sante per riattivarlo.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
