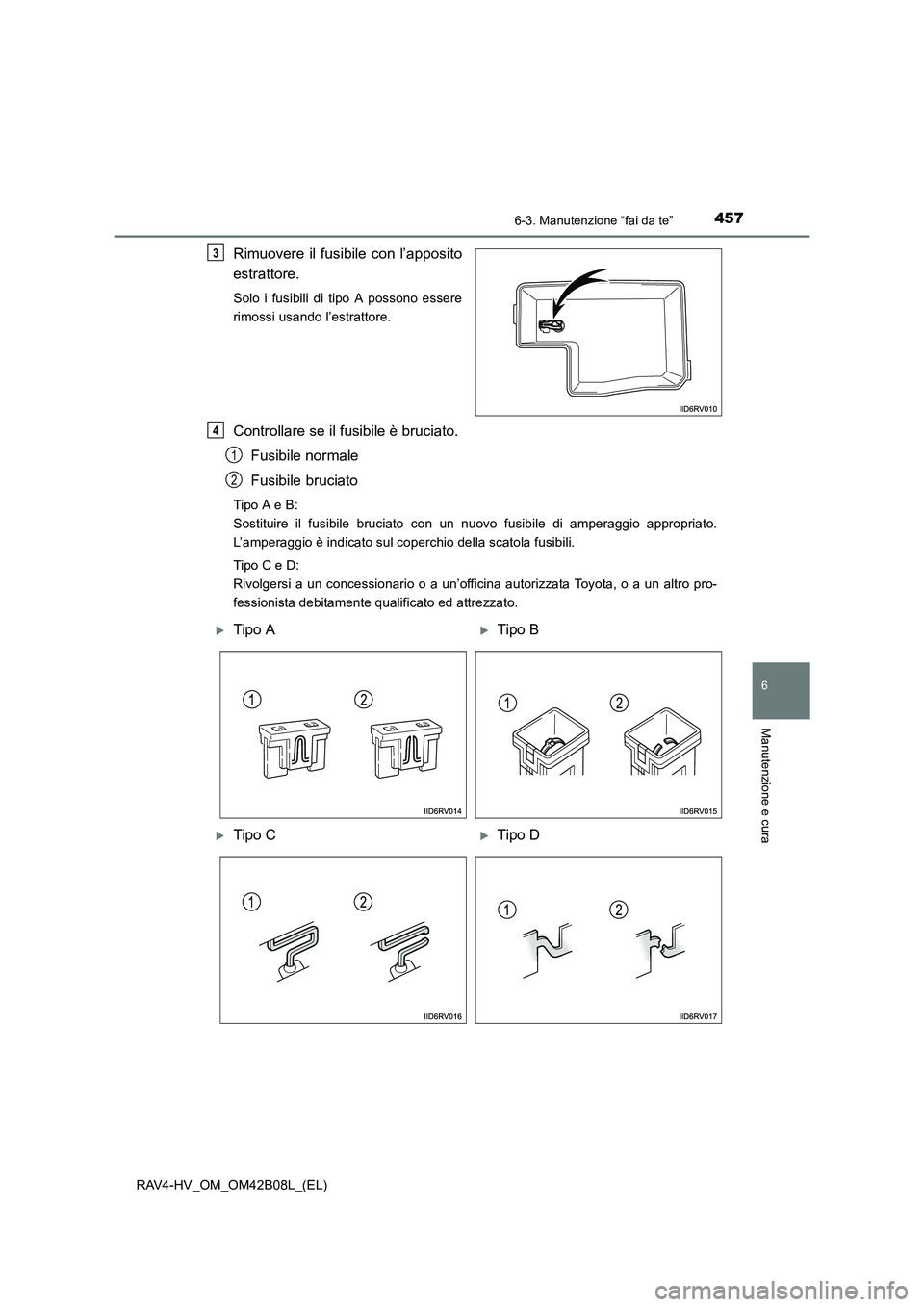

2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

4576-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
Rimuovere il fusibile con l’apposito
estrattore.
Solo i fusibili di tipo A possono essere
rimossi usando l’estrattore.
Controllare se il fusibile è bruciato.Fusibile normale
Fusibile bruciato
Tipo A e B:
Sostituire il fusibile bruciato con un nuovo fusibile di amperaggio appropriato.
L’amperaggio è indicato sul coperchio della scatola fusibili.
Tipo C e D:
Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a un altro pro-
fessionista debitamente qualificato ed attrezzato.
3
4
1
2
XTipo AXTipo B
XTipo CXTipo D

4586-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
■Dopo la sostituzione di un fusibile
●Se le luci non si accendono anche dopo aver sostituito il fusibile, potrebbe essere
necessario sostituire la lampadina. ( →P. 459)
● Se il fusibile sostituito si brucia nuovamente, far controllare il veicolo da un conces-
sionario o un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
■ In presenza di un sovraccarico in un circuito
I fusibili sono progettati per bruciarsi, proteggendo il cablaggio da danni.
■ Quando si sostituiscono le lampadine
Toyota consiglia l’uso di prodotti originali Toyota progettati per questo veicolo. Poiché
alcune lampadine sono connesse a circuiti progettati per evitare sovraccarichi, i
ricambi non originali o che non sono stati progettati per questo veicolo possono essere
inutilizzabili.
AVVISO
■Per evitare guasti al sistema e incendi sul veicolo
Osservare le seguenti precauzioni.
Il mancato rispetto di queste precauzioni può causare danni al veicolo, incendi o
lesioni.
●Non utilizzare fusibili con un amperaggio maggiore di quello indicato né conduttori
elettrici sostitutivi.
● Utilizzare sempre fusibili originali Toyota o equivalenti.
Non sostituire mai un fusibile con un cavo, nemmeno provvisoriamente.
● Non modificare i fusibili o le scatole fusibili.
■ Scatola fusibili vicina all’unità di gestione elettrica
Non controllare o sostituire i fusibili, poiché vicino alla scatola fusibili sono presenti
componenti e cablaggio ad alta tensione.
In caso contrario si potrebbe causare una scossa elettrica con il rischio di lesioni
gravi, anche letali.
NOTA
■Prima di sostituire i fusibili
Rivolgersi quanto prima a un concessionario o a un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato, per identificare ed eli-
minare la causa che ha determinato il sovraccarico elettrico.

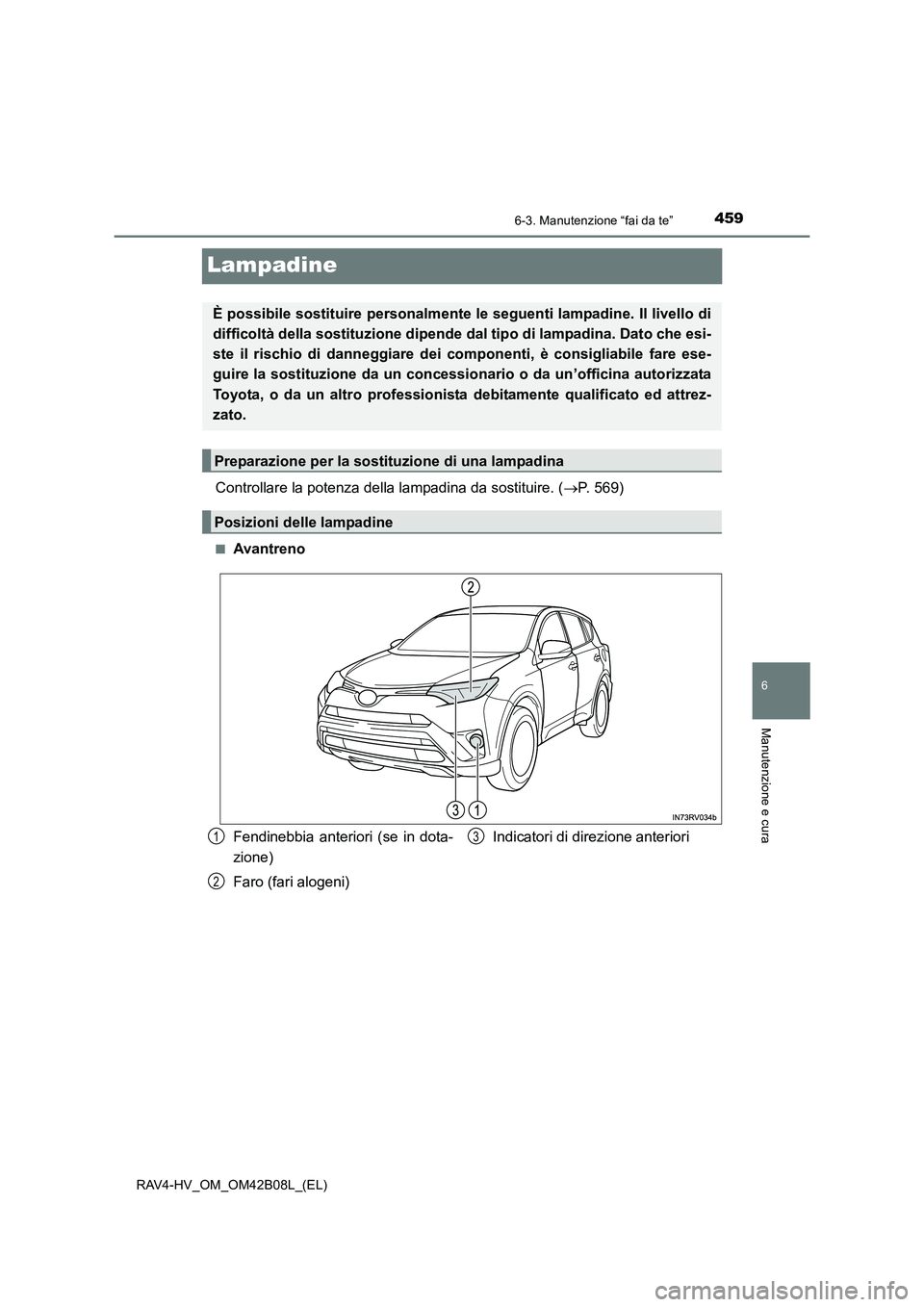

4596-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
Lampadine
Controllare la potenza della lampadina da sostituire. (→P. 569)
■Avantreno
È possibile sostituire personalmente le seguenti lampadine. Il livello di
difficoltà della sostituzione dipende dal tipo di lampadina. Dato che esi-
ste il rischio di danneggiare dei componenti, è consigliabile fare ese-
guire la sostituzione da un concessionario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrez-
zato.
Preparazione per la sostituzione di una lampadina
Posizioni delle lampadine
Fendinebbia anteriori (se in dota-
zione)
Faro (fari alogeni) Indicatori di direzione anteriori1
2
3

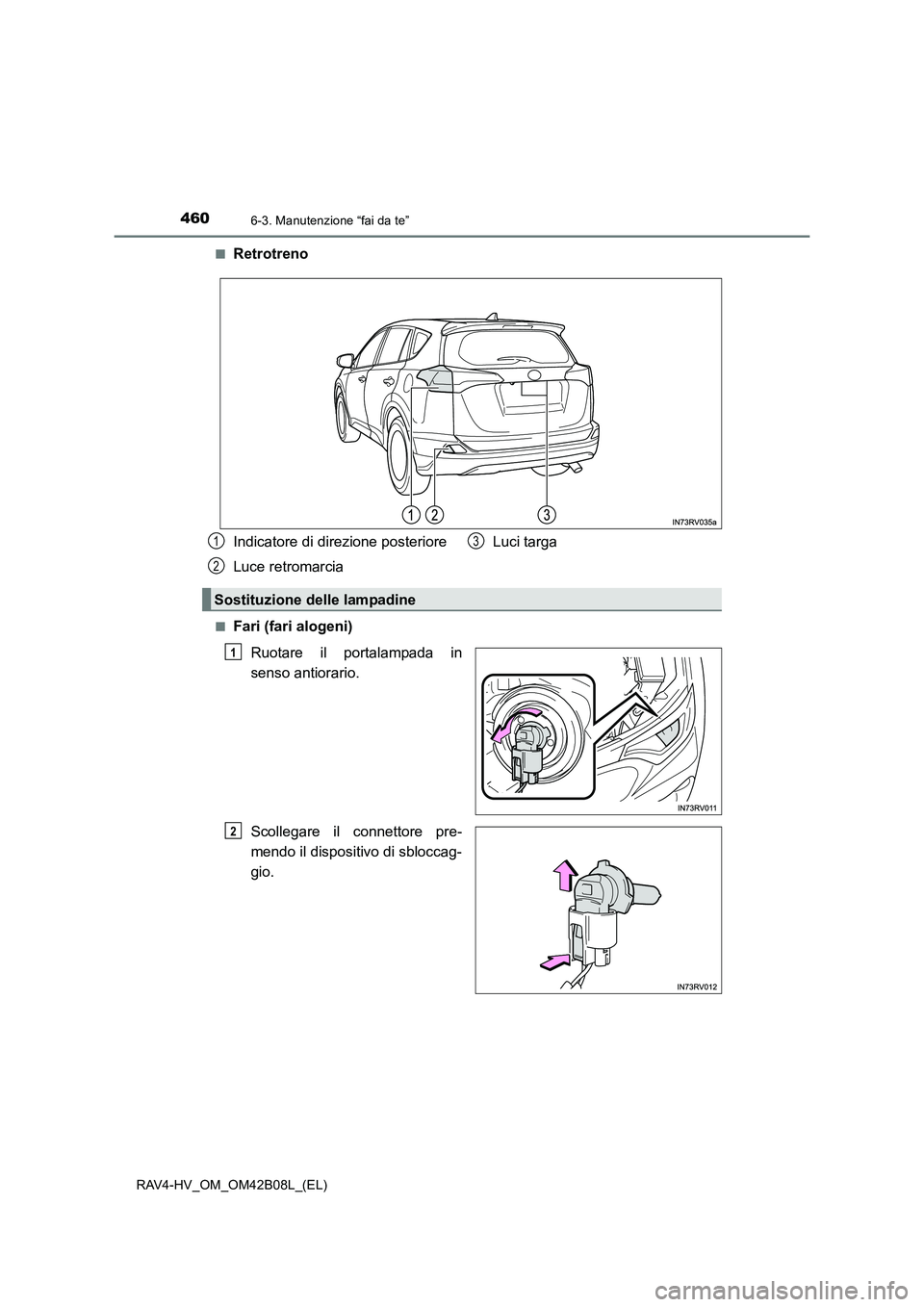

4606-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)■
Retrotreno
■Fari (fari alogeni)
Ruotare il portalampada in
senso antiorario.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
Indicatore di direzione posteriore
Luce retromarcia Luci targa
Sostituzione delle lampadine
1
2
3
1
2

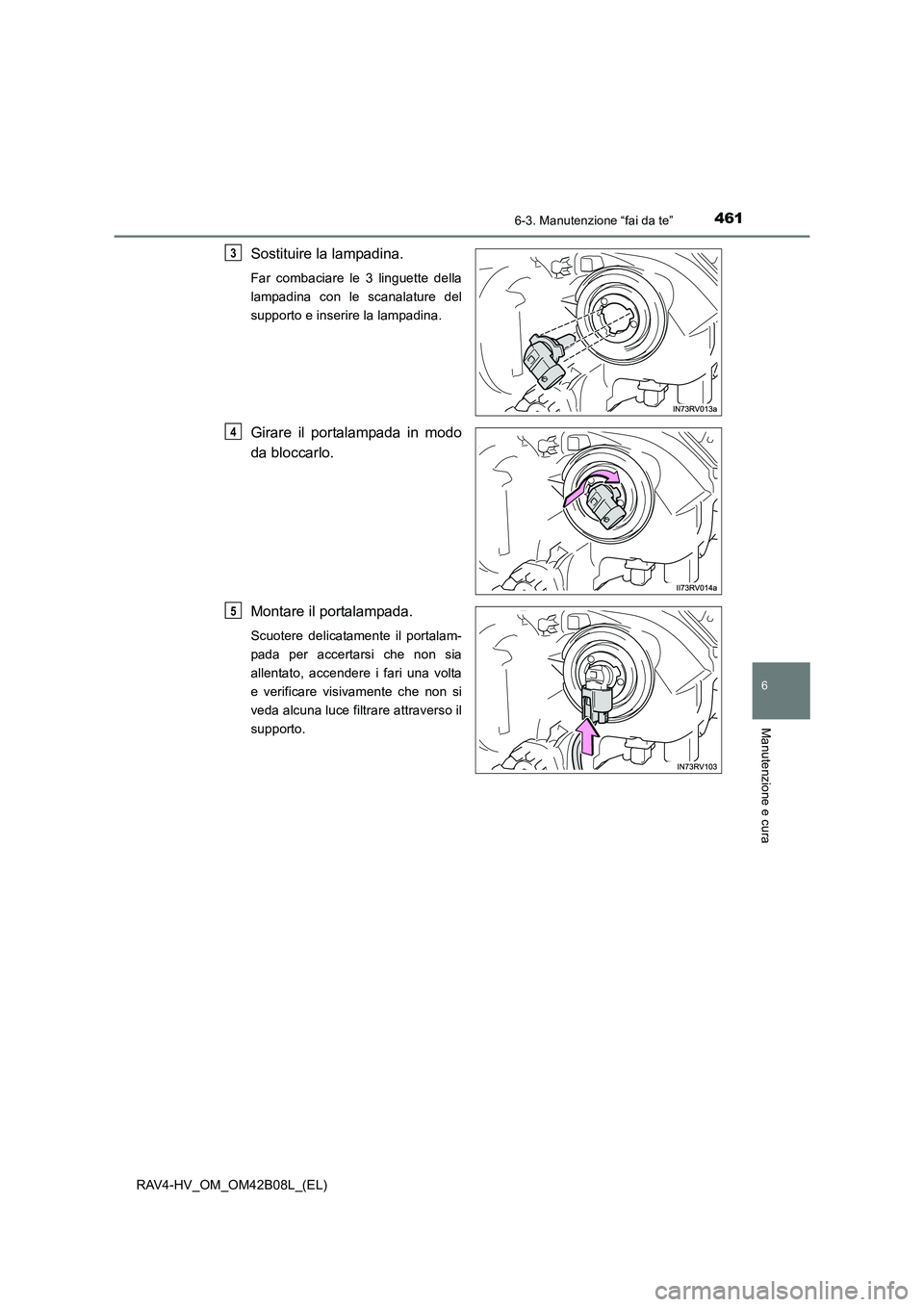

4616-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
Sostituire la lampadina.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Girare il portalampada in modo
da bloccarlo.
Montare il portalampada.
Scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere i fari una volta
e verificare visivamente che non si
veda alcuna luce filtrare attraverso il
supporto.
3
4
5

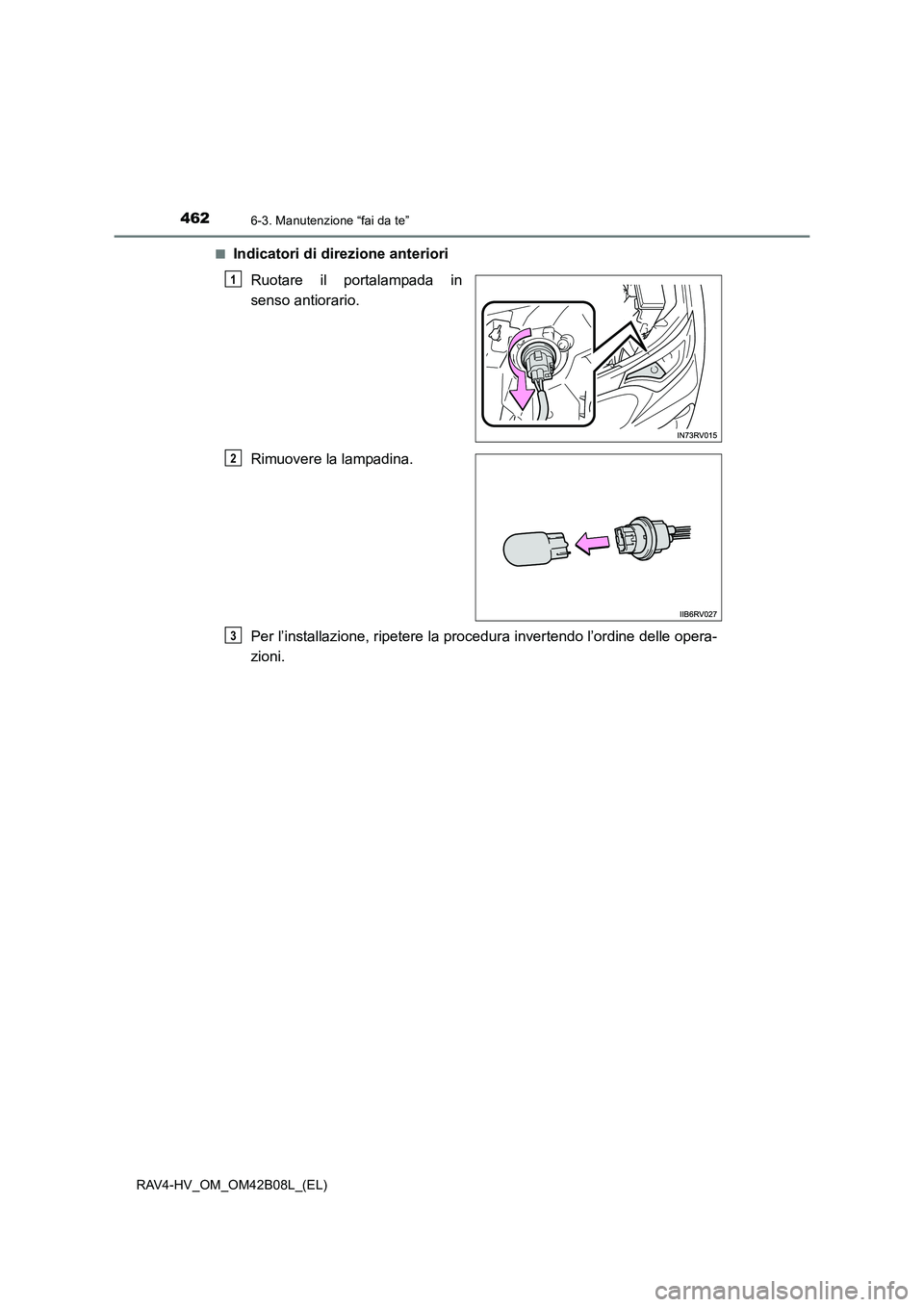

4626-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)■
Indicatori di direzione anteriori
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
3

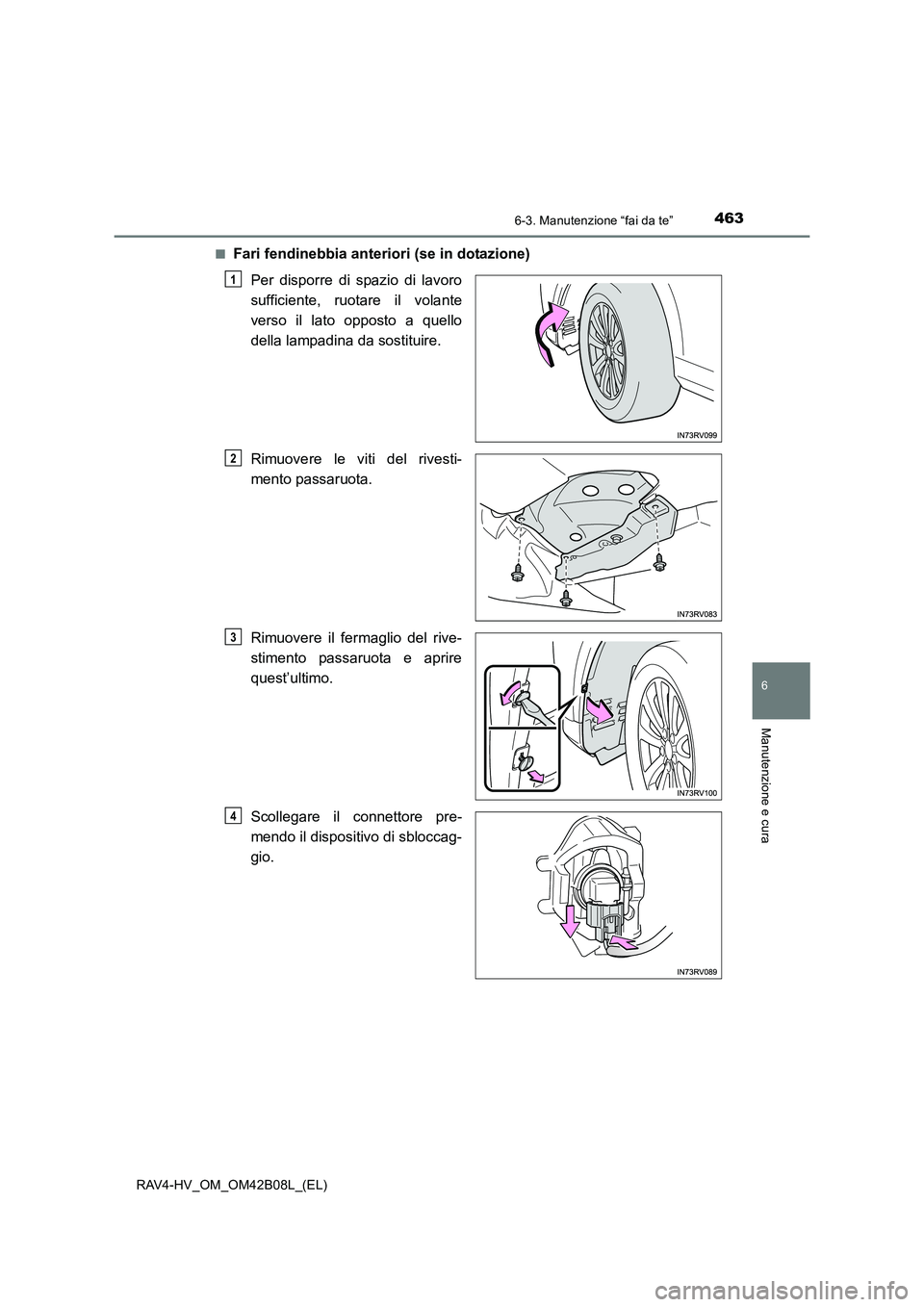

4636-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
■Fari fendinebbia anteriori (se in dotazione)Per disporre di spazio di lavoro
sufficiente, ruotare il volante
verso il lato opposto a quello
della lampadina da sostituire.
Rimuovere le viti del rivesti-
mento passaruota.
Rimuovere il fermaglio del rive-
stimento passaruota e aprire
quest’ultimo.
Scollegare il connettore pre-
mendo il dispositivo di sbloccag-
gio.
1
2
3
4

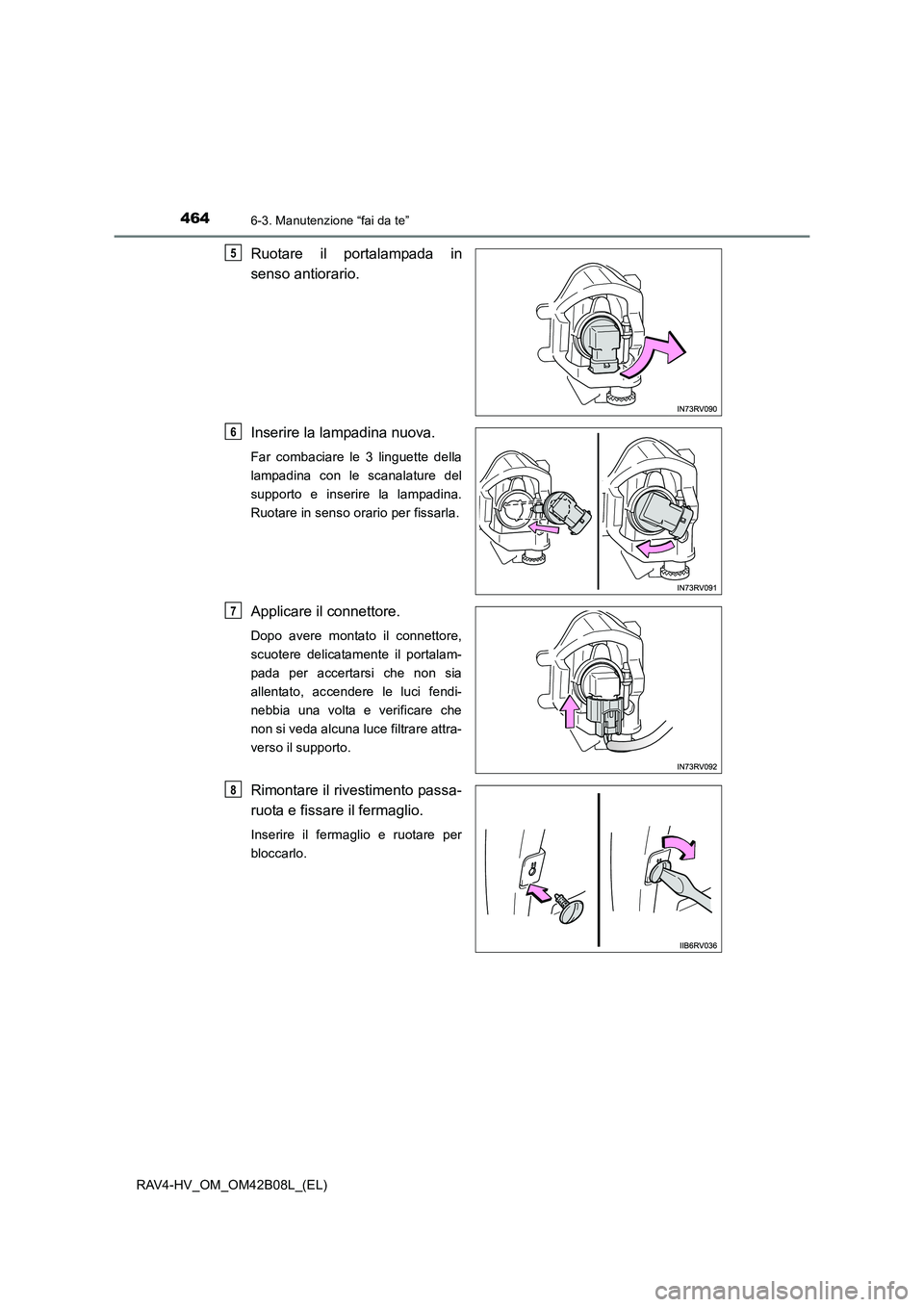

4646-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
Ruotare il portalampada in
senso antiorario.
Inserire la lampadina nuova.
Far combaciare le 3 linguette della
lampadina con le scanalature del
supporto e inserire la lampadina.
Ruotare in senso orario per fissarla.
Applicare il connettore.
Dopo avere montato il connettore,
scuotere delicatamente il portalam-
pada per accertarsi che non sia
allentato, accendere le luci fendi-
nebbia una volta e verificare che
non si veda alcuna luce filtrare attra-
verso il supporto.
Rimontare il rivestimento passa-
ruota e fissare il fermaglio.
Inserire il fermaglio e ruotare per
bloccarlo.
5
6
7
8
