4496-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

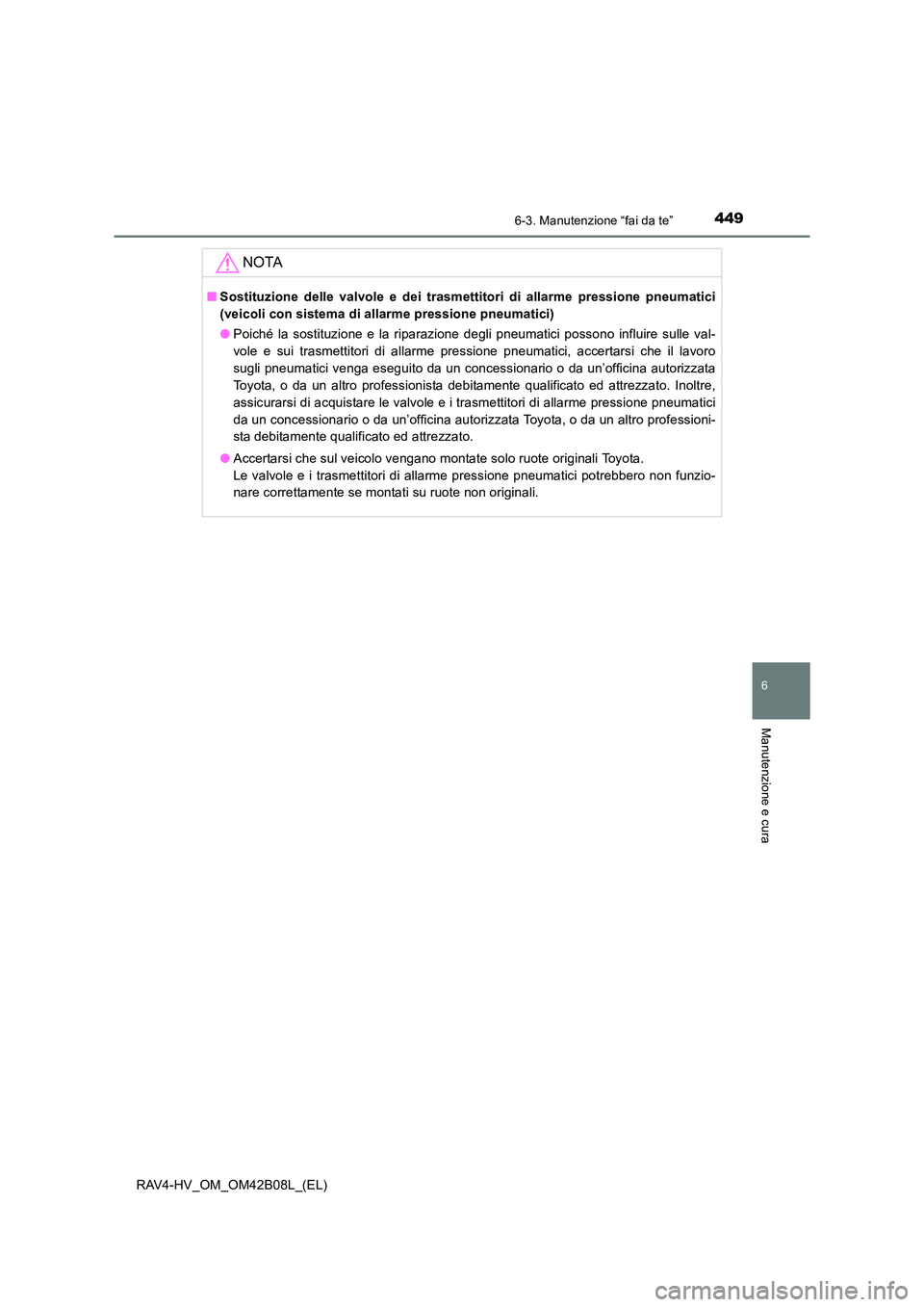

NOTA
■Sostituzione delle valvole e dei trasmettitori di allarme pressione pneumatici
(veicoli con sistema di allarme pressione pneumatici)
●Poiché la sostituzione e la riparazione degli pneumatici possono influire sulle val-
vole e sui trasmettitori di allarme pressione pneumatici, accertarsi che il lavoro
sugli pneumatici venga eseguito da un concessionario o da un’officina autorizzata
Toyota, o da un altro professionista debitamente qualificato ed attrezzato. Inoltre,
assicurarsi di acquistare le valvole e i trasmettitori di allarme pressione pneumatici
da un concessionario o da un’officina autorizzata Toyota, o da un altro professioni-
sta debitamente qualificato ed attrezzato.
● Accertarsi che sul veicolo vengano montate solo ruote originali Toyota.
Le valvole e i trasmettitori di allarme pressione pneumatici potrebbero non funzio-
nare correttamente se montati su ruote non originali.

4506-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

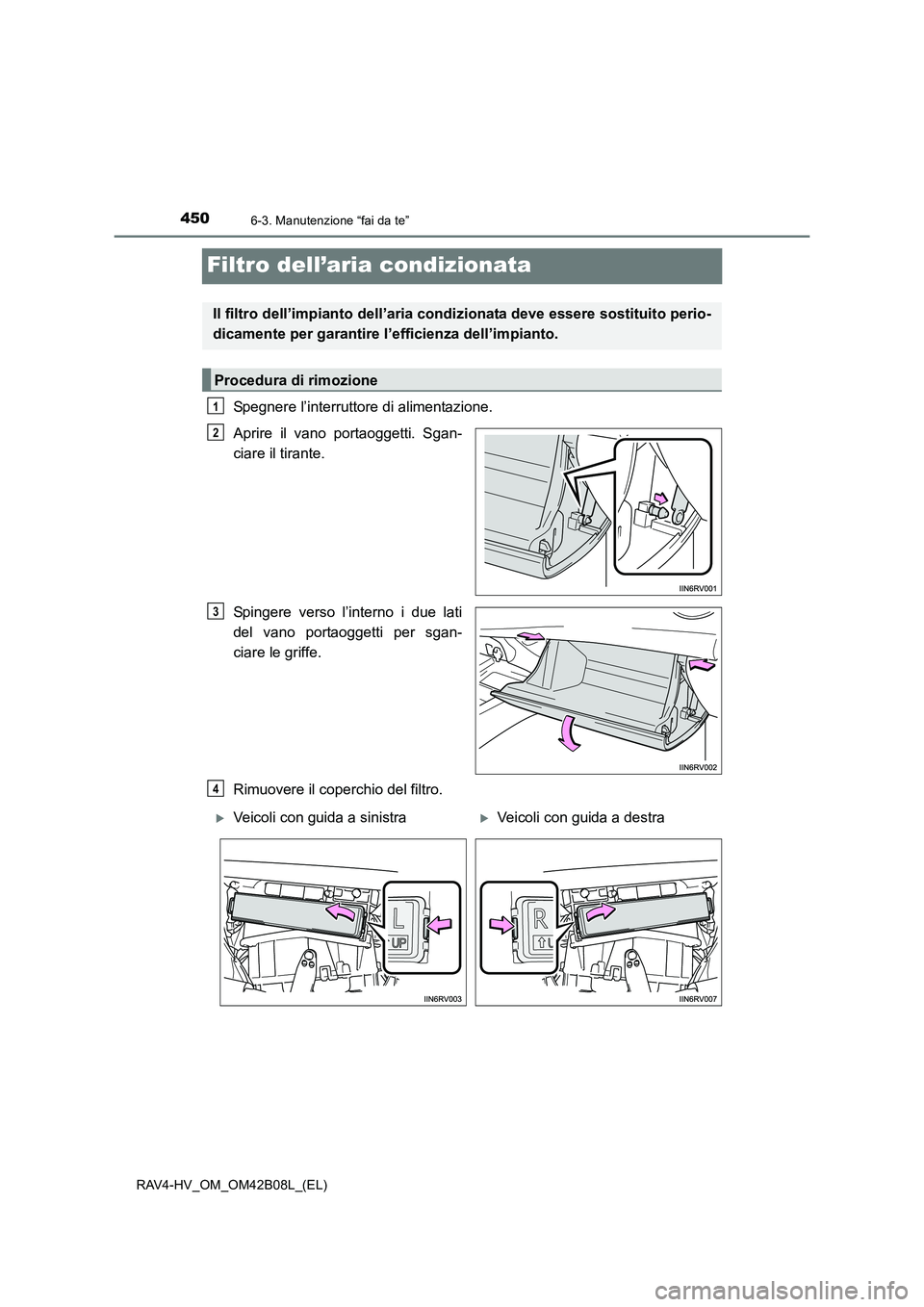

Filtro dell’aria condizionata
Spegnere l’interruttore di alimentazione.
Aprire il vano portaoggetti. Sgan-
ciare il tirante.
Spingere verso l’interno i due lati
del vano portaoggetti per sgan-
ciare le griffe.
Rimuovere il coperchio del filtro.
Il filtro dell’impianto dell’aria condizionata deve essere sostituito perio-
dicamente per garantire l’efficienza dell’impianto.
Procedura di rimozione
1
2
3
4
XVeicoli con guida a sinistraXVeicoli con guida a destra

4516-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura
Rimuovere il filtro dell’aria condi-
zionata e sostituirlo con uno nuovo.
I segni “↑UP” posti sul filtro devono
essere rivolti verso l’alto.
■ Intervallo di sostituzione
Controllare e sostituire il filtro dell’aria condizionata conformemente al programma di
manutenzione. In zone polverose o con traffico intenso è possibile che la sostituzione
debba essere effettuata con maggiore frequenza. (Per informazioni sugli interventi di
manutenzione programmata, vedere il “Libretto di manutenzione Toyota” o il “Libretto
di garanzia Toyota”).
■ In caso di notevole diminuzione del flusso d’aria dalle bocchette
Il filtro potrebbe essere intasato. Controllare il filtro e, se necessario, sostituirlo.
5
NOTA
■Uso dell’impianto dell’aria condizionata
Assicurarsi che sia sempre installato un filtro.
L’uso dell’impianto dell’aria condizionata senza filtro può causare danni all’impianto.

4526-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

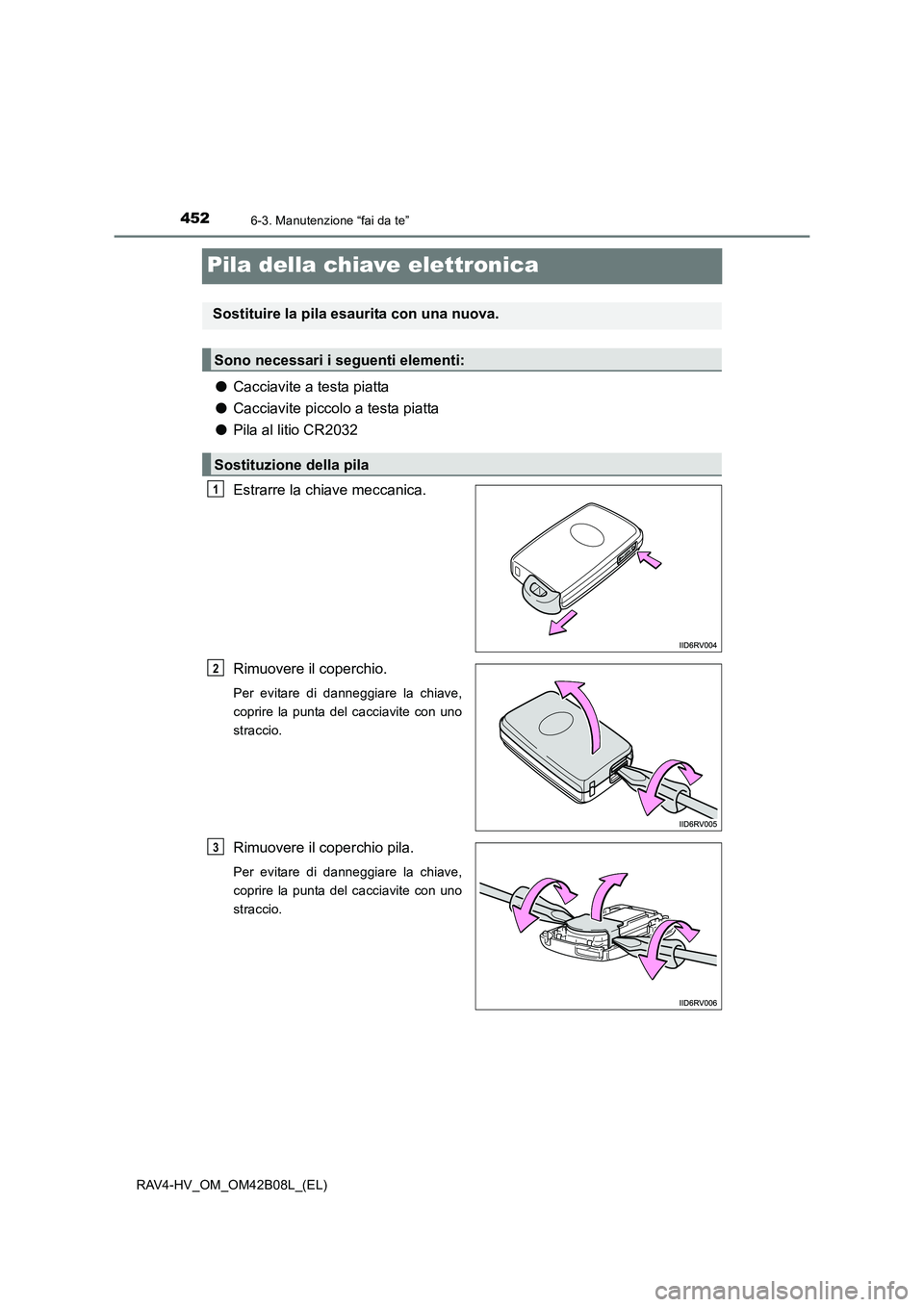

Pila della chiave elettronica
●Cacciavite a testa piatta
● Cacciavite piccolo a testa piatta
● Pila al litio CR2032
Estrarre la chiave meccanica.
Rimuovere il coperchio.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Rimuovere il coperchio pila.
Per evitare di danneggiare la chiave,
coprire la punta del cacciavite con uno
straccio.
Sostituire la pila esaurita con una nuova.
Sono necessari i seguenti elementi:
Sostituzione della pila
1
2
3

4536-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

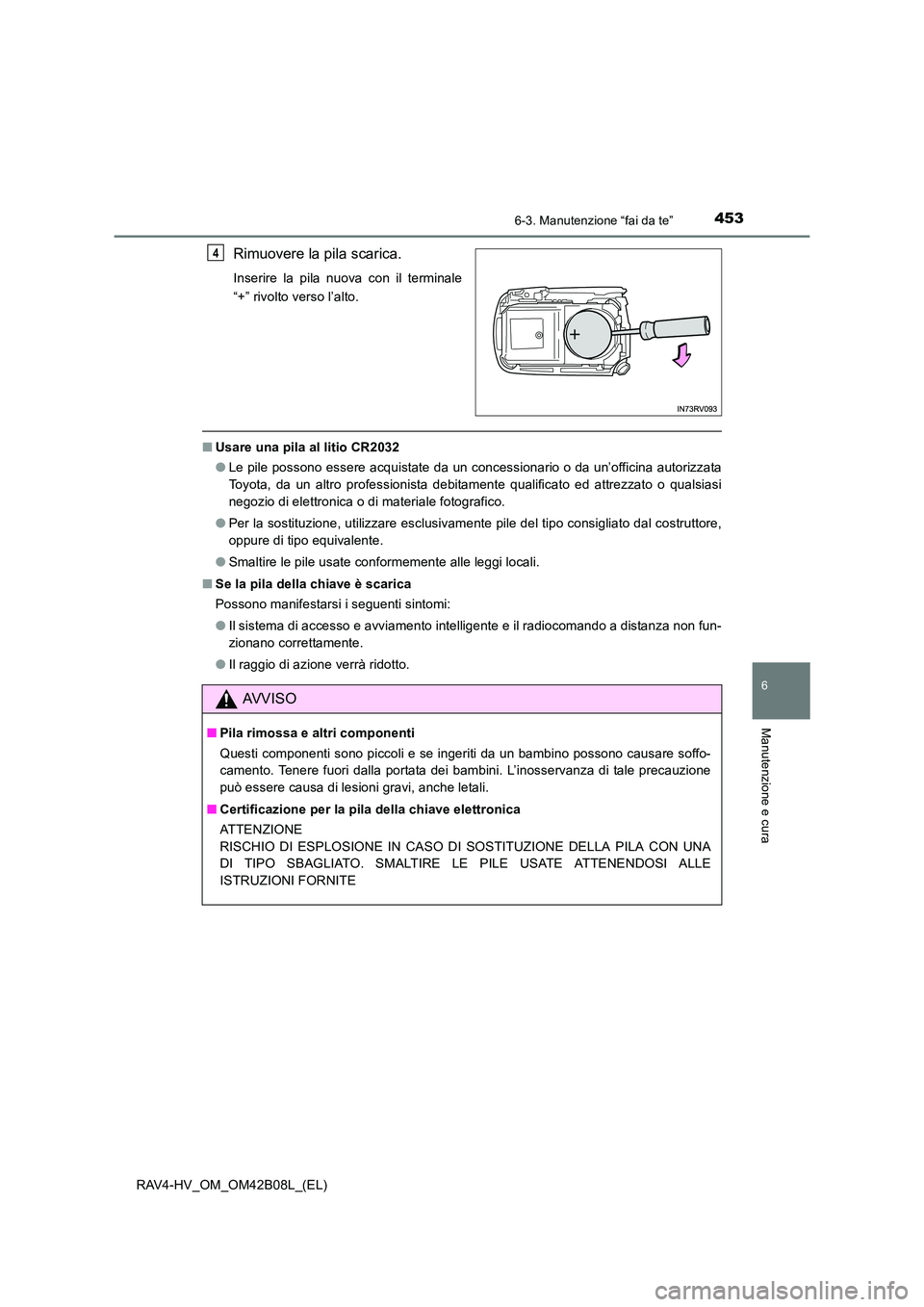

Rimuovere la pila scarica.
Inserire la pila nuova con il terminale
“+” rivolto verso l’alto.
■Usare una pila al litio CR2032
●Le pile possono essere acquistate da un concessionario o da un’officina autorizzata
Toyota, da un altro professionista debitamente qualificato ed attrezzato o qualsiasi
negozio di elettronica o di materiale fotografico.
● Per la sostituzione, utilizzare esclusivamente pile del tipo consigliato dal costruttore,
oppure di tipo equivalente.
● Smaltire le pile usate conformemente alle leggi locali.
■ Se la pila della chiave è scarica
Possono manifestarsi i seguenti sintomi:
●Il sistema di accesso e avviamento intelligente e il radiocomando a distanza non fun-
zionano correttamente.
● Il raggio di azione verrà ridotto.
4
AVVISO
■Pila rimossa e altri componenti
Questi componenti sono piccoli e se ingeriti da un bambino possono causare soffo-
camento. Tenere fuori dalla portata dei bambini. L’inosservanza di tale precauzione
può essere causa di lesioni gravi, anche letali.
■ Certificazione per la pila della chiave elettronica
ATTENZIONE
RISCHIO DI ESPLOSIONE IN CASO DI SOSTITUZIONE DELLA PILA CON UNA
DI TIPO SBAGLIATO. SMALTIRE LE PILE USATE ATTENENDOSI ALLE
ISTRUZIONI FORNITE

4546-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

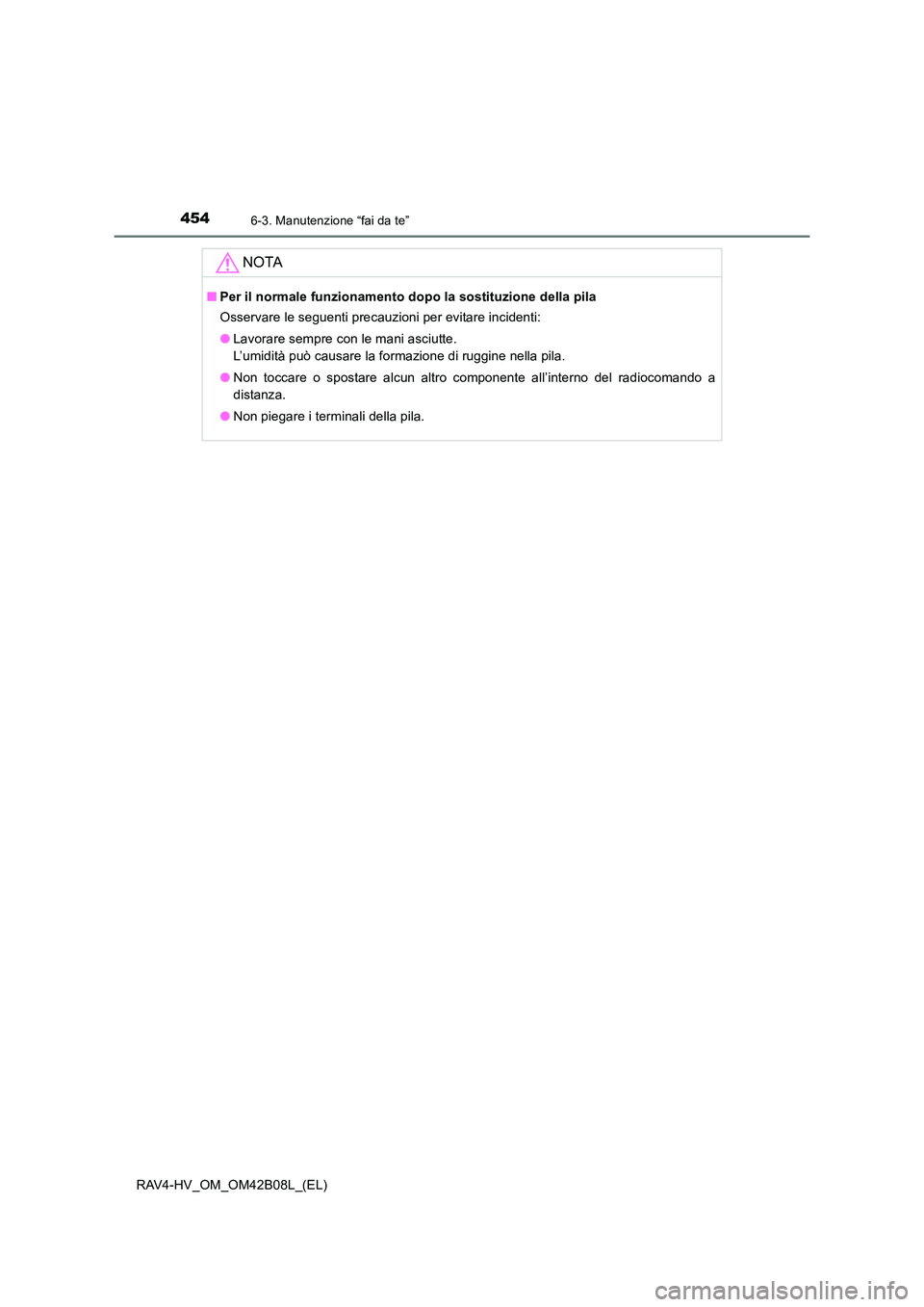

NOTA
■Per il normale funzionamento do po la sostituzione della pila
Osservare le seguenti precauzioni per evitare incidenti:
● Lavorare sempre con le mani asciutte.
L’umidità può causare la formazione di ruggine nella pila.
● Non toccare o spostare alcun altro componente all’interno del radiocomando a
distanza.
● Non piegare i terminali della pila.

4556-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

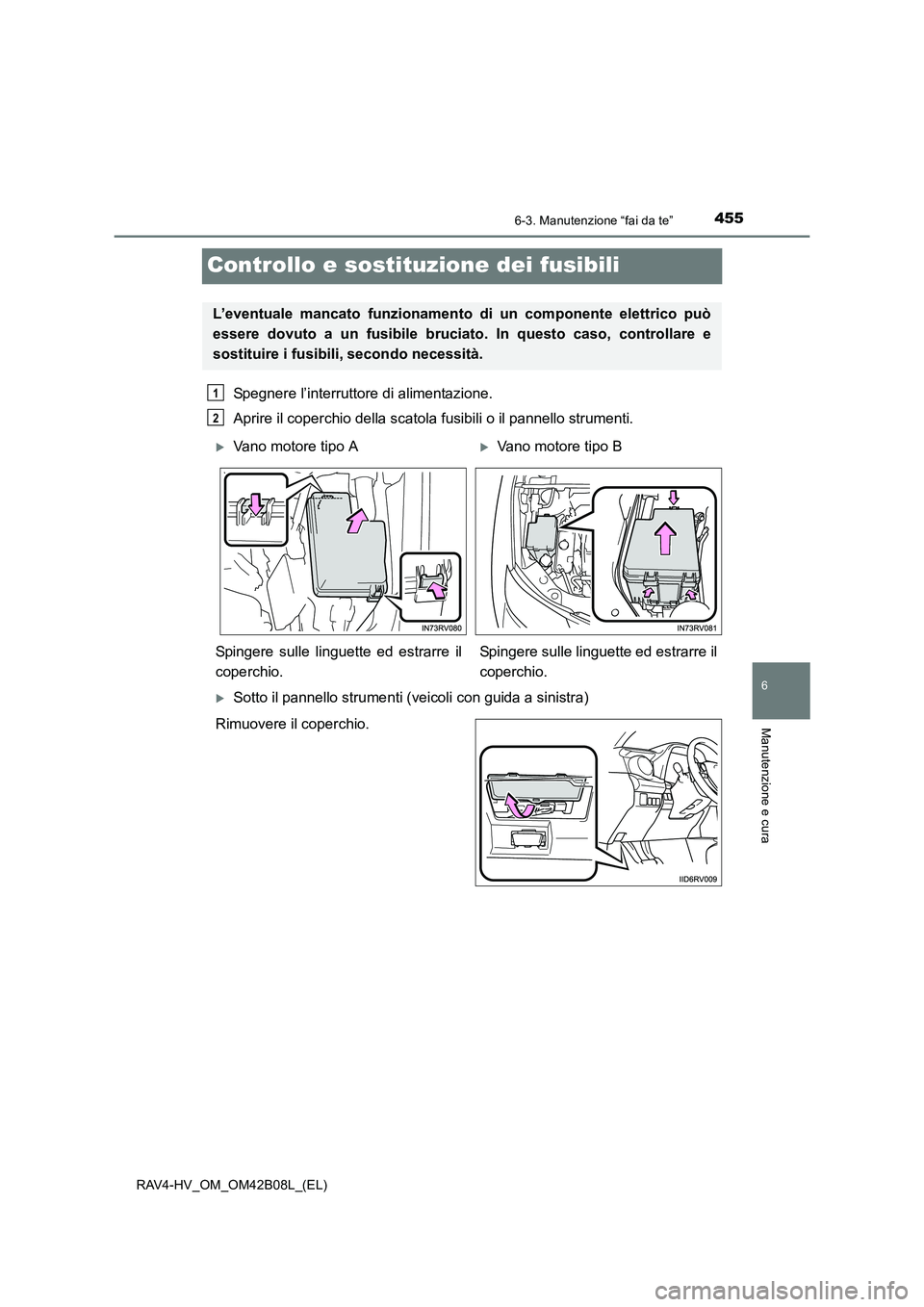

Controllo e sostituzione dei fusibili
Spegnere l’interruttore di alimentazione.
Aprire il coperchio della scatola fusibili o il pannello strumenti.
XSotto il pannello strumenti (veicoli con guida a sinistra)
Rimuovere il coperchio.
L’eventuale mancato funzionamento di un componente elettrico può
essere dovuto a un fusibile bruciato. In questo caso, controllare e
sostituire i fusibili, secondo necessità.
1
2
XVano motore tipo AXVano motore tipo B
Spingere sulle linguette ed estrarre il
coperchio. Spingere sulle linguette ed estrarre il
coperchio.

4566-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

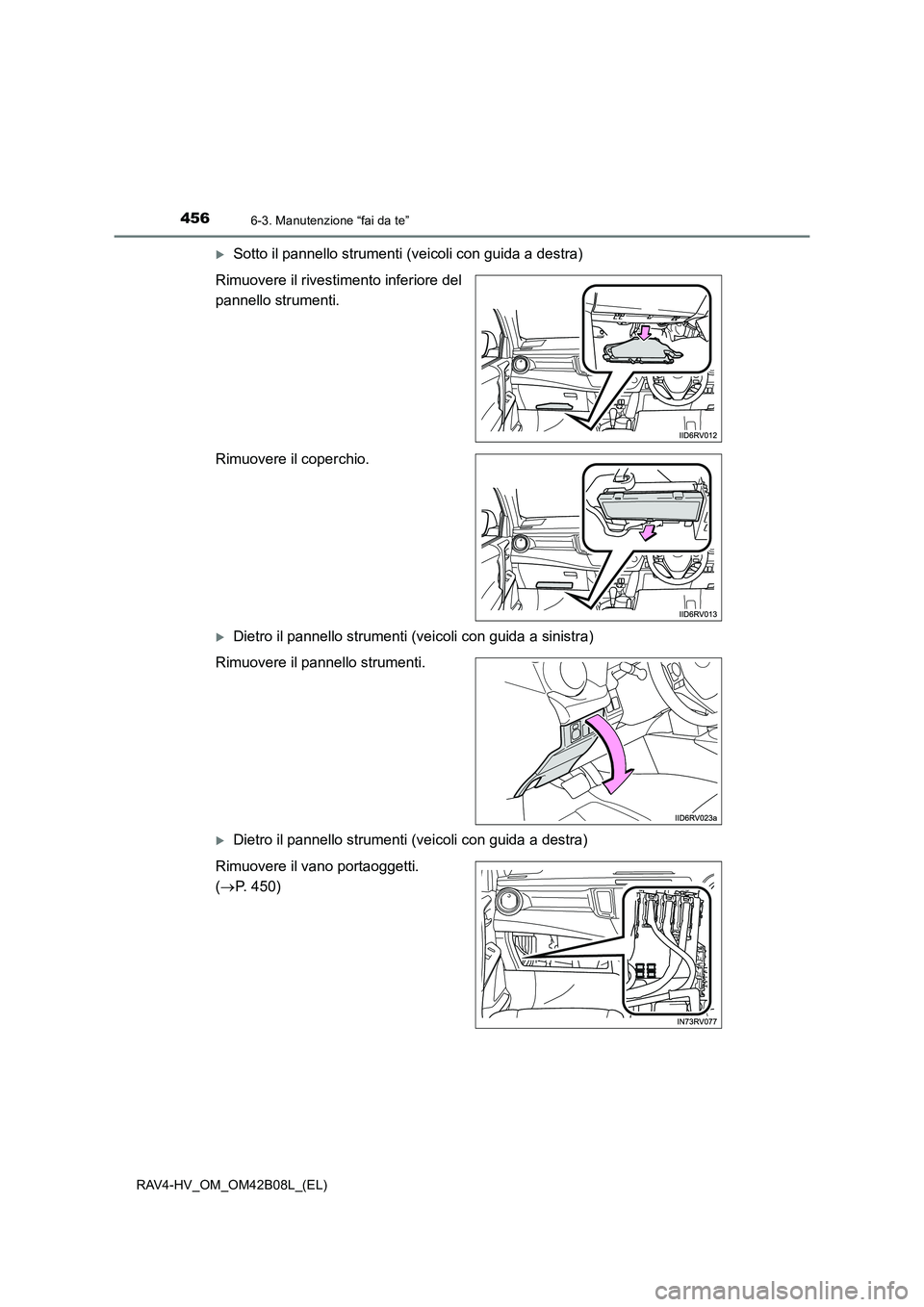

XSotto il pannello strumenti (veicoli con guida a destra)
Rimuovere il rivestimento inferiore del
pannello strumenti.
Rimuovere il coperchio.
XDietro il pannello strumenti (veicoli con guida a sinistra)
Rimuovere il pannello strumenti.
XDietro il pannello strumenti (veicoli con guida a destra)
Rimuovere il vano portaoggetti.
( → P. 450)
