2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

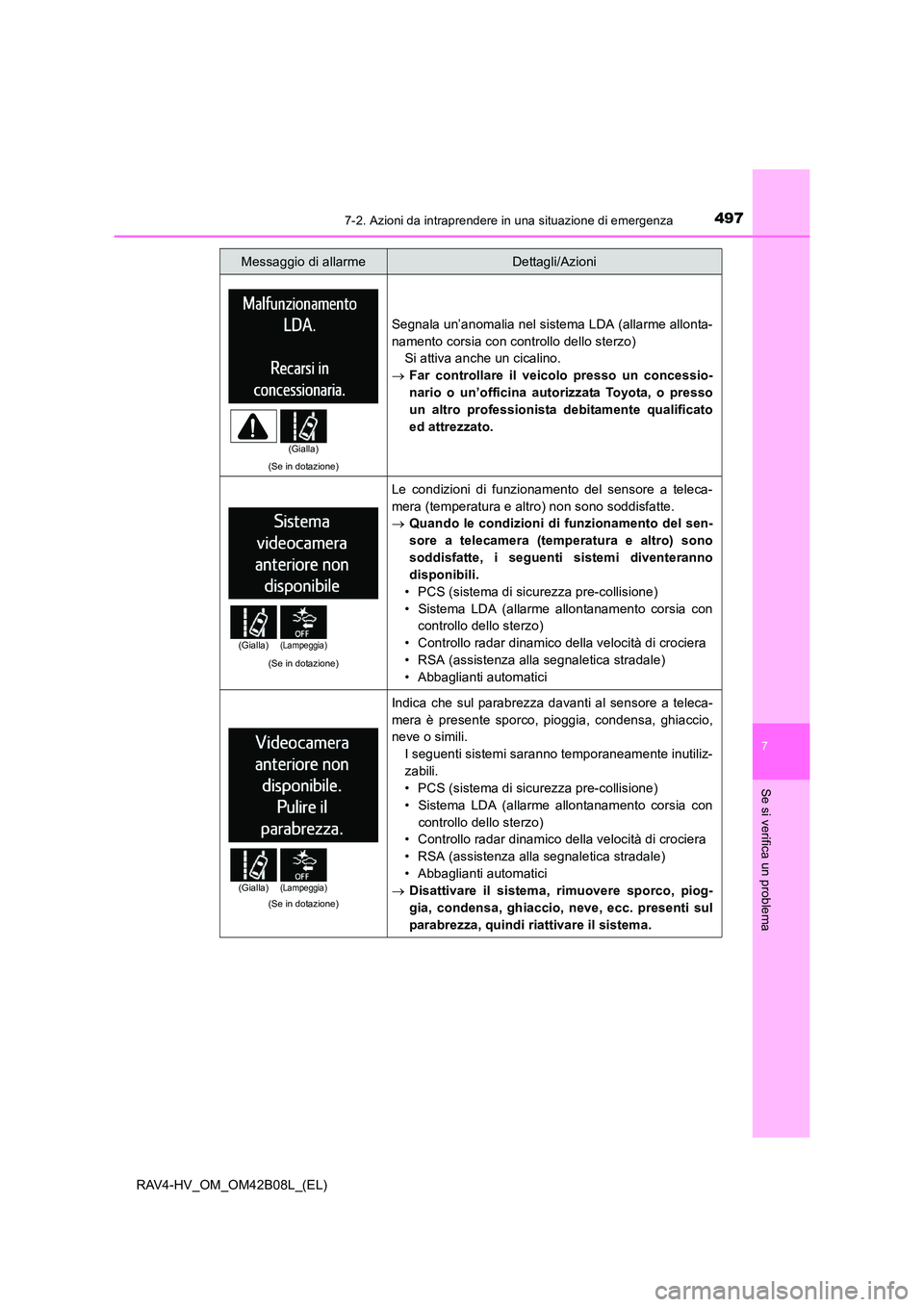

4977-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
(Se in dotazione)
Segnala un’anomalia nel sistema LDA (allarme allonta-
namento corsia con controllo dello sterzo)Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Le condizioni di funzionamento del sensore a teleca-
mera (temperatura e altro) non sono soddisfatte.
→ Quando le condizioni di funzionamento del sen-
sore a telecamera (temperatura e altro) sono
soddisfatte, i seguenti sistemi diventeranno
disponibili.
• PCS (sistema di sicurezza pre-collisione)
• Sistema LDA (allarme allontanamento corsia con controllo dello sterzo)
• Controllo radar dinamico della velocità di crociera
• RSA (assistenza alla segnaletica stradale)
• Abbaglianti automatici
(Se in dotazione)
Indica che sul parabrezza davanti al sensore a teleca-
mera è presente sporco, pioggia, condensa, ghiaccio,
neve o simili. I seguenti sistemi saranno temporaneamente inutiliz-
zabili.
• PCS (sistema di sicurezza pre-collisione)
• Sistema LDA (allarme allontanamento corsia concontrollo dello sterzo)
• Controllo radar dinamico della velocità di crociera
• RSA (assistenza alla segnaletica stradale)
• Abbaglianti automatici
→ Disattivare il sistema, rimuovere sporco, piog-
gia, condensa, ghiaccio, neve, ecc. presenti sul
parabrezza, quindi riattivare il sistema.
Messaggio di allarmeDettagli/Azioni
(Gialla)
(Gialla)(Lampeggia)
(Gialla)(Lampeggia)

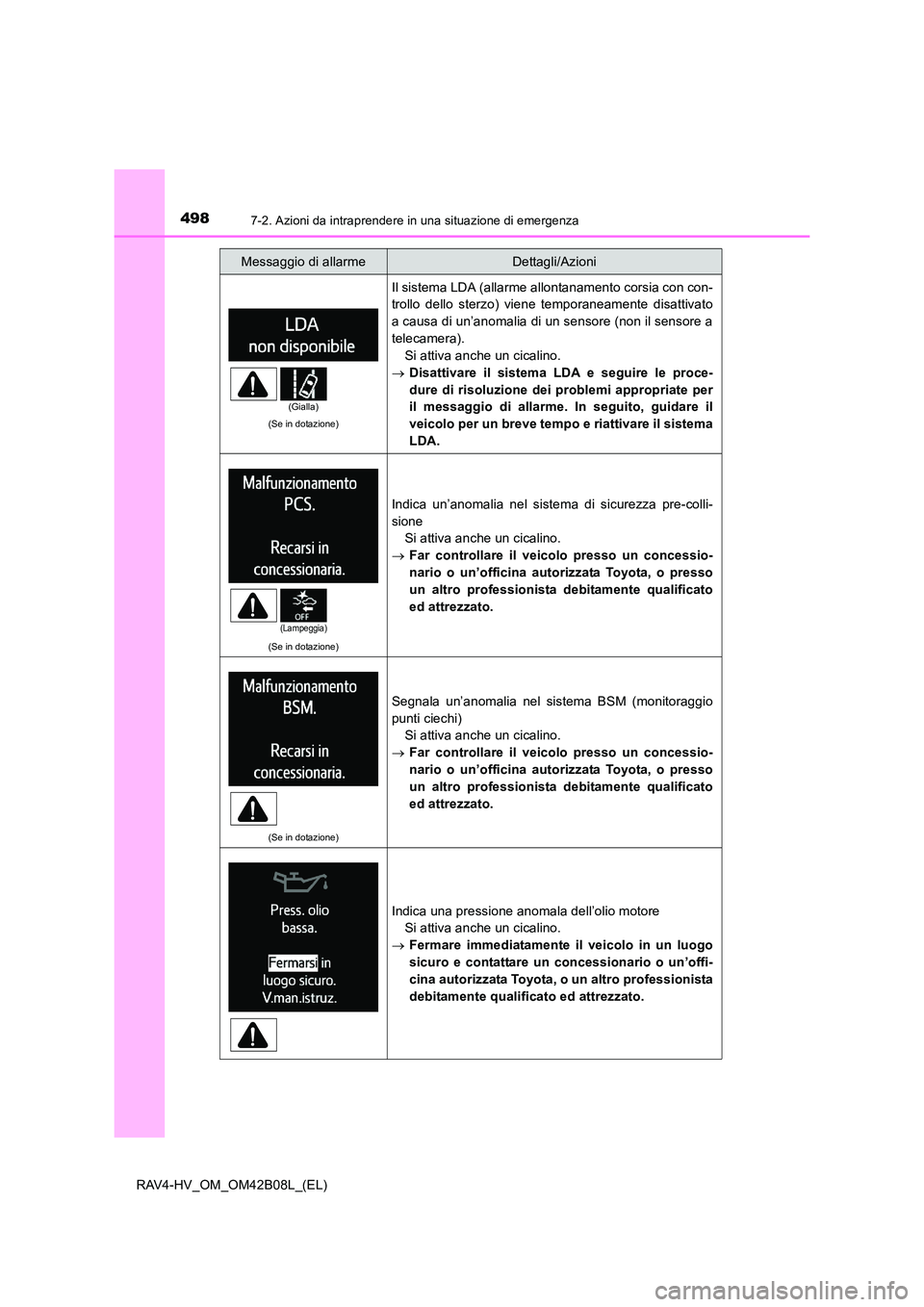

4987-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Il sistema LDA (allarme allontanamento corsia con con-
trollo dello sterzo) viene temporaneamente disattivato
a causa di un’anomalia di un sensore (non il sensore a
telecamera).Si attiva anche un cicalino.
→ Disattivare il sistema LDA e seguire le proce-
dure di risoluzione dei problemi appropriate per
il messaggio di allarme. In seguito, guidare il
veicolo per un breve tempo e riattivare il sistema
LDA.
(Se in dotazione)
Indica un’anomalia nel sistema di sicurezza pre-colli-
sione
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Segnala un’anomalia nel sistema BSM (monitoraggio
punti ciechi) Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Indica una pressione anomala dell’olio motore Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Gialla)
(Lampeggia)

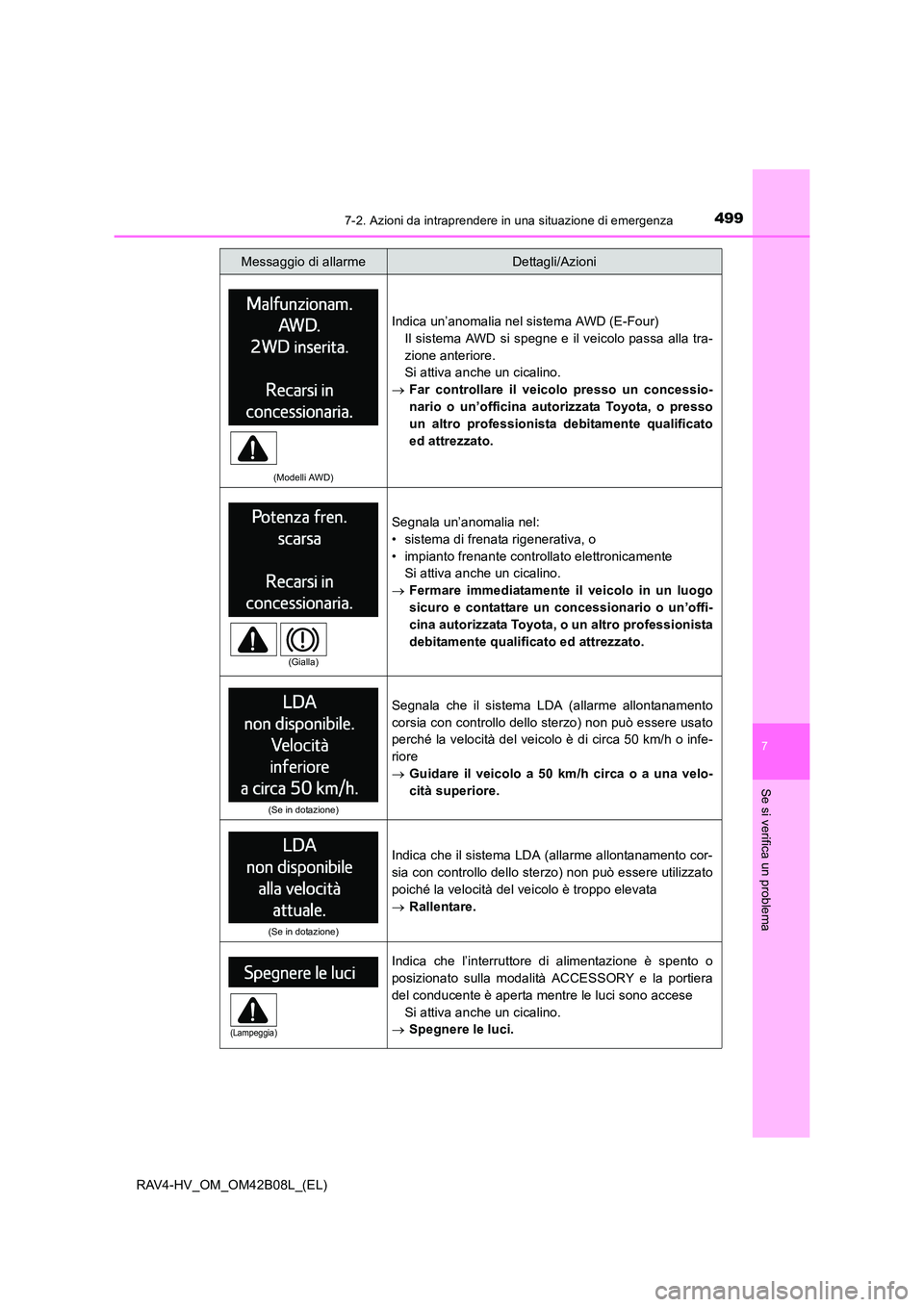

4997-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
(Modelli AWD)
Indica un’anomalia nel sistema AWD (E-Four)Il sistema AWD si spegne e il veicolo passa alla tra-
zione anteriore.
Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Segnala un’anomalia nel:
• sistema di frenata rigenerativa, o
• impianto frenante controllato elettronicamente Si attiva anche un cicalino.
→ Fermare immediatamente il veicolo in un luogo
sicuro e contattare un concessionario o un’offi-
cina autorizzata Toyota, o un altro professionista
debitamente qualificato ed attrezzato.
(Se in dotazione)
Segnala che il sistema LDA (allarme allontanamento
corsia con controllo dello sterzo) non può essere usato
perché la velocità del veicolo è di circa 50 km/h o infe-
riore
→Guidare il veicolo a 50 km/h circa o a una velo-
cità superiore.
(Se in dotazione)
Indica che il sistema LDA (allarme allontanamento cor-
sia con controllo dello sterzo) non può essere utilizzato
poiché la velocità del veicolo è troppo elevata
→Rallentare.
Indica che l’interruttore di alimentazione è spento o
posizionato sulla modalità ACCESSORY e la portiera
del conducente è aperta mentre le luci sono accese
Si attiva anche un cicalino.
→ Spegnere le luci.
Messaggio di allarmeDettagli/Azioni
(Gialla)
(Lampeggia)

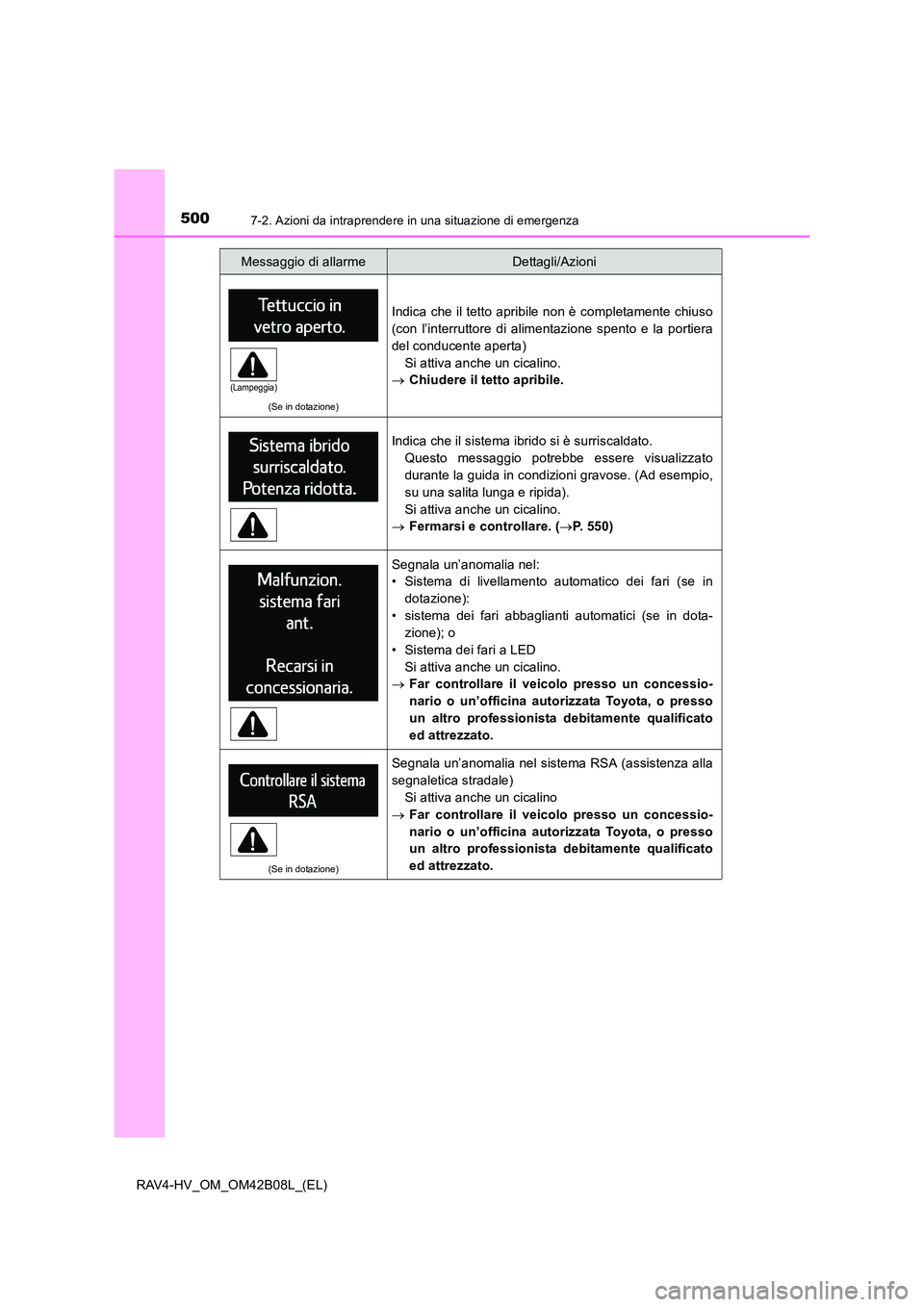

5007-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Indica che il tetto apribile non è completamente chiuso
(con l’interruttore di alimentazione spento e la portiera
del conducente aperta)Si attiva anche un cicalino.
→ Chiudere il tetto apribile.
Indica che il sistema ibrido si è surriscaldato.
Questo messaggio potrebbe essere visualizzato
durante la guida in condizioni gravose. (Ad esempio,
su una salita lunga e ripida).
Si attiva anche un cicalino.
→ Fermarsi e controllare. ( →P. 550)
Segnala un’anomalia nel:
• Sistema di livellamento automatico dei fari (se in
dotazione):
• sistema dei fari abbaglianti automatici (se in dota- zione); o
• Sistema dei fari a LED Si attiva anche un cicalino.
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
(Se in dotazione)
Segnala un’anomalia nel sistema RSA (assistenza alla
segnaletica stradale) Si attiva anche un cicalino
→ Far controllare il veicolo presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)

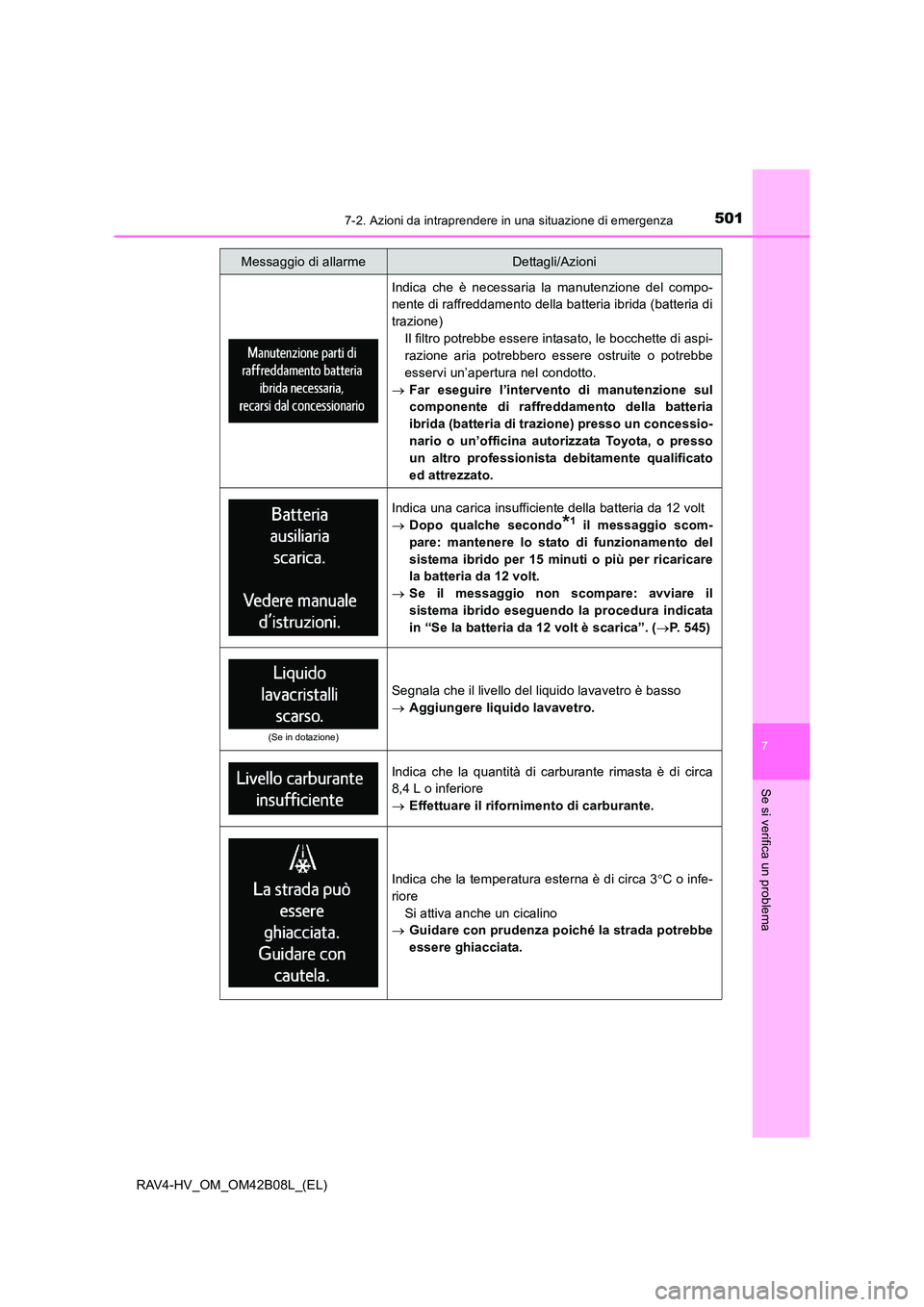

5017-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Indica che è necessaria la manutenzione del compo-
nente di raffreddamento della batteria ibrida (batteria di
trazione)Il filtro potrebbe essere intasato, le bocchette di aspi-
razione aria potrebbero essere ostruite o potrebbe
esservi un’apertura nel condotto.
→ Far eseguire l’intervento di manutenzione sul
componente di raffreddamento della batteria
ibrida (batteria di trazione) presso un concessio-
nario o un’officina autorizzata Toyota, o presso
un altro professionista debitamente qualificato
ed attrezzato.
Indica una carica insufficiente della batteria da 12 volt
→ Dopo qualche secondo
*1 il messaggio scom-
pare: mantenere lo stato di funzionamento del
sistema ibrido per 15 minuti o più per ricaricare
la batteria da 12 volt.
→ Se il messaggio non scompare: avviare il
sistema ibrido eseguendo la procedura indicata
in “Se la batteria da 12 volt è scarica”. ( →P. 545)
(Se in dotazione)
Segnala che il livello del liquido lavavetro è basso
→ Aggiungere liquido lavavetro.
Indica che la quantità di carburante rimasta è di circa
8,4 L o inferiore
→Effettuare il rifornimento di carburante.
Indica che la temperatura esterna è di circa 3 °C o infe-
riore Si attiva anche un cicalino
→ Guidare con prudenza poiché la strada potrebbe
essere ghiacciata.
Messaggio di allarmeDettagli/Azioni

5027-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
(Se in dotazione)
Indica che poiché il sistema VSC (controllo della stabi-
lità del veicolo) è stato disattivato, il funzionamento del
sistema di frenata pre-collisione è stato arrestato
→Accendere il sistema VSC. ( →P. 342)
(Se in dotazione)
Indica che il sistema di sicurezza pre-collisione non è
momentaneamente disponibile.
→ Attendere fino a quando il sistema è nuova-
mente disponibile.
Se il messaggio di allarme non scompare, il
sistema potrebbe presentare un’anomalia. Far
controllare immediatamente il veicolo presso un
concessionario o un’officina autorizzata Toyota,
o presso un altro professionista debitamente
qualificato ed attrezzato.
(Se in dotazione)
Segnala che una parte del sensore del PCS (sistema di
sicurezza pre-collisione) è sporco, coperto di ghiaccio,
ecc.
Si attiva anche un cicalino.
→ Rimuovere sporco, ghiaccio, ecc.
L’aria condizionata, il riscaldamento e altre operazioni
sono momentaneamente limitate a causa dell’elevato
consumo di energia
→Spegnere i dispositivi elettronici non necessari
per ridurre il consumo di energia.
Attendere fino a quando l’alimentazione normale
viene ripristinata.
Se questa voce viene visualizzata di frequente,
far ispezionare il veicolo da un concessionario o
un’officina autorizzata Toyota, o da un altro pro-
fessionista debitamente qualificato ed attrez-
zato.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

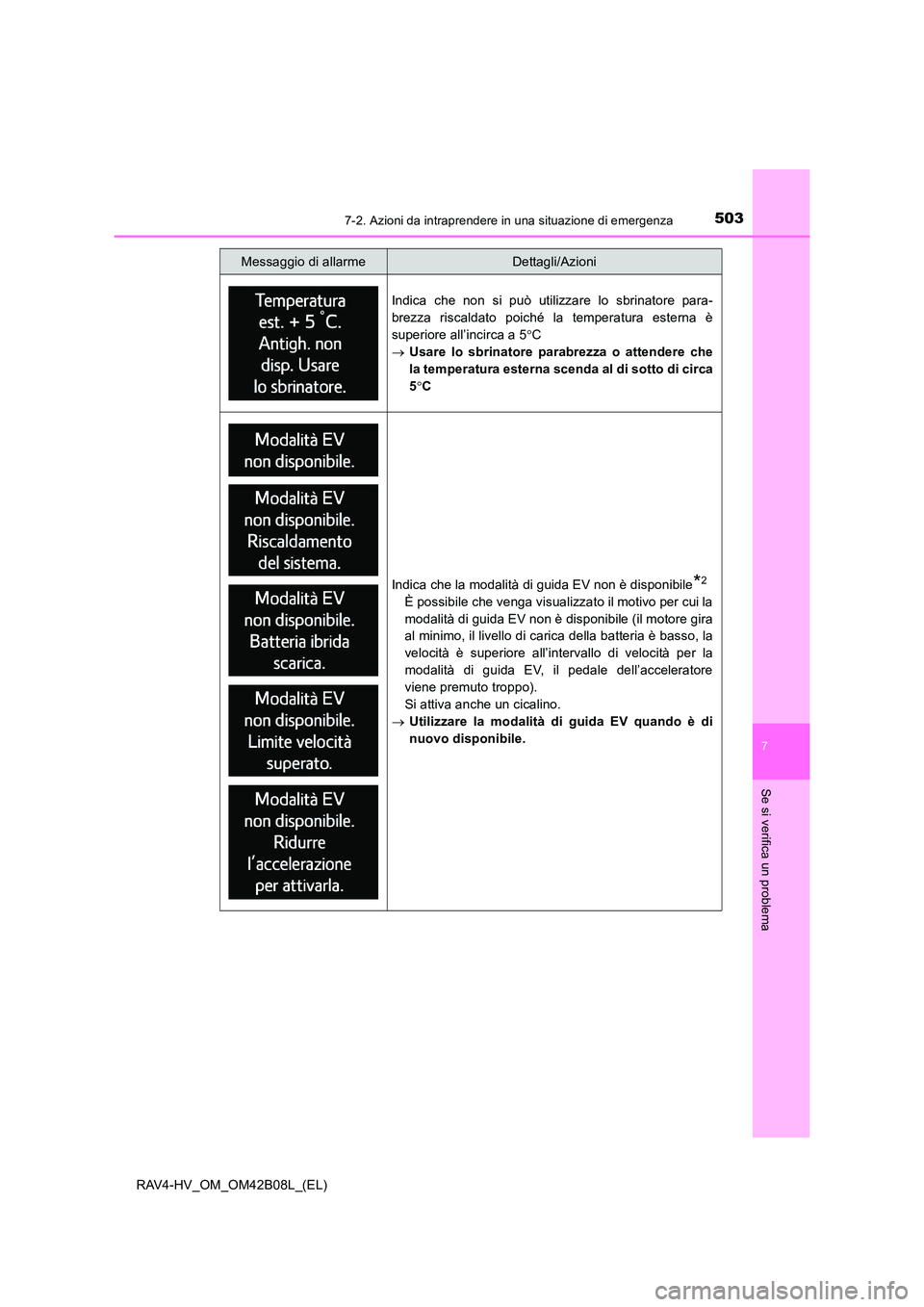

5037-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Indica che non si può utilizzare lo sbrinatore para-
brezza riscaldato poiché la temperatura esterna è
superiore all’incirca a 5°C
→ Usare lo sbrinatore parabrezza o attendere che
la temperatura esterna scenda al di sotto di circa
5°C
Indica che la modalità di guida EV non è disponibile*2
È possibile che venga visualizzato il motivo per cui la
modalità di guida EV non è disponibile (il motore gira
al minimo, il livello di carica della batteria è basso, la
velocità è superiore all’intervallo di velocità per la
modalità di guida EV, il pedale dell’acceleratore
viene premuto troppo).
Si attiva anche un cicalino.
→ Utilizzare la modalità di guida EV quando è di
nuovo disponibile.
Messaggio di allarmeDettagli/Azioni

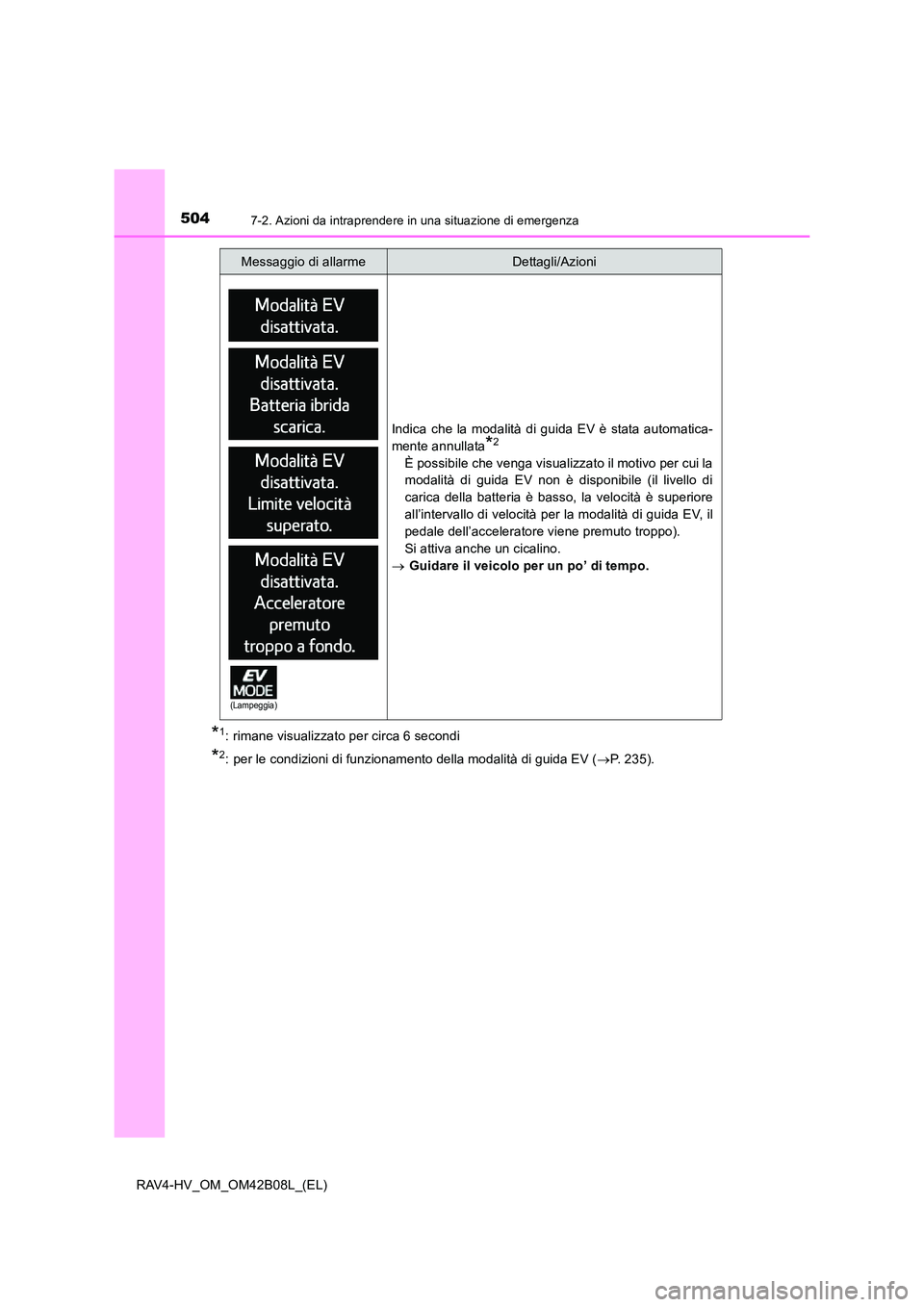

5047-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
*1: rimane visualizzato per circa 6 secondi
*2: per le condizioni di funzionamento della modalità di guida EV (→P. 235).
Indica che la modalità di guida EV è stata automatica-
mente annullata
*2
È possibile che venga visualizzato il motivo per cui la
modalità di guida EV non è disponibile (il livello di
carica della batteria è basso, la velocità è superiore
all’intervallo di velocità per la modalità di guida EV, il
pedale dell’acceleratore viene premuto troppo).
Si attiva anche un cicalino.
→ Guidare il veicolo per un po’ di tempo.
Messaggio di allarmeDettagli/Azioni
(Lampeggia)
