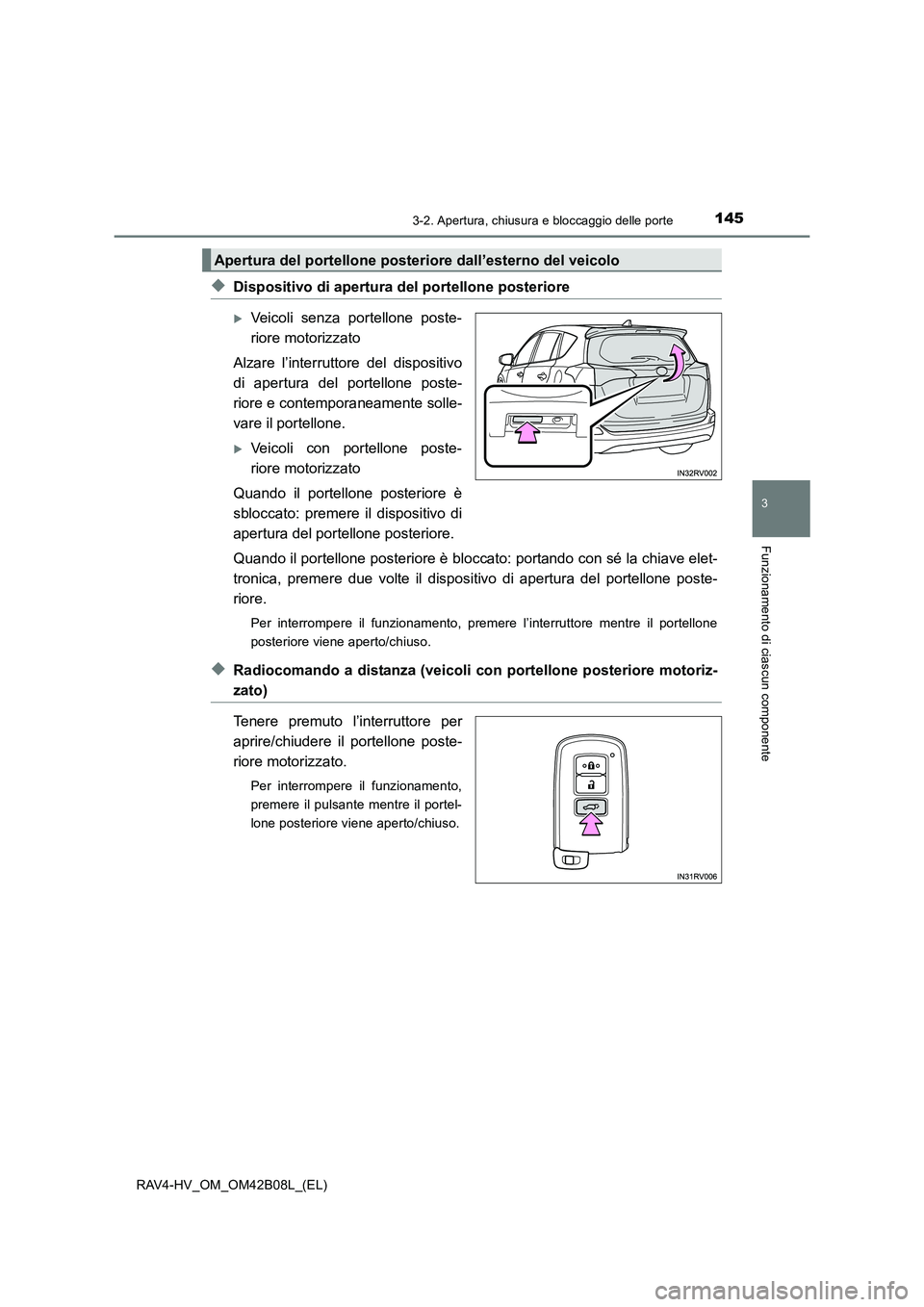

1453-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
◆Dispositivo di apertura del portellone posteriore
XVeicoli senza portellone poste-
riore motorizzato
Alzare l’interruttore del dispositivo
di apertura del portellone poste-
riore e contemporaneamente solle-
vare il portellone.
XVeicoli con portellone poste-
riore motorizzato
Quando il portellone posteriore è
sbloccato: premere il dispositivo di
apertura del portellone posteriore.
Quando il portellone posteriore è bloccato: portando con sé la chiave elet-
tronica, premere due volte il dispositivo di apertura del portellone poste-
riore.
Per interrompere il funzionamento, premere l’interruttore mentre il portellone
posteriore viene aperto/chiuso.
◆Radiocomando a distanza (veicoli con portellone posteriore motoriz-
zato)
Tenere premuto l’interruttore per
aprire/chiudere il portellone poste-
riore motorizzato.
Per interrompere il funzionamento,
premere il pulsante mentre il portel-
lone posteriore viene aperto/chiuso.
Apertura del portellone posteriore dall’esterno del veicolo

1463-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)
◆Sensore touchless (veicoli con portellone posteriore motorizzato tou-
chless)
Il portellone posteriore motorizzato con apertura senza mani può essere
aperto e chiuso automaticamente mettendo un piede vicino alla parte cen-
trale inferiore del paraurti posteriore e allontanandolo dal paraurti. Quando
si utilizza il portellone posteriore motorizzato, assicurarsi che la funzione
sensore di prossimità sia attivata ( →P. 575) e di avere con sé la chiave
elettronica.
Portando con sé la chiave elettronica, portare il piede entro un raggio di
100 mm dalla parte centrale inferiore del paraurti posteriore e allonta-
narlo dal paraurti, finché il sensore di prossimità non rileva il movimento.
Con tutte le porte bloccate: Quando il sensore di prossimità rileva il movimento,
vengono sbloccate tutte le porte.
Controllare se il portellone posteriore motorizzato si sta aprendo.
Per arrestare a metà corsa il movimento del portellone posteriore o azionarlo di
nuovo, usare il sensore di prossimità, il radiocomando a distanza ( →P. 145) o
l’interruttore del portellone posteriore motorizzato ( →P. 147).
1
2

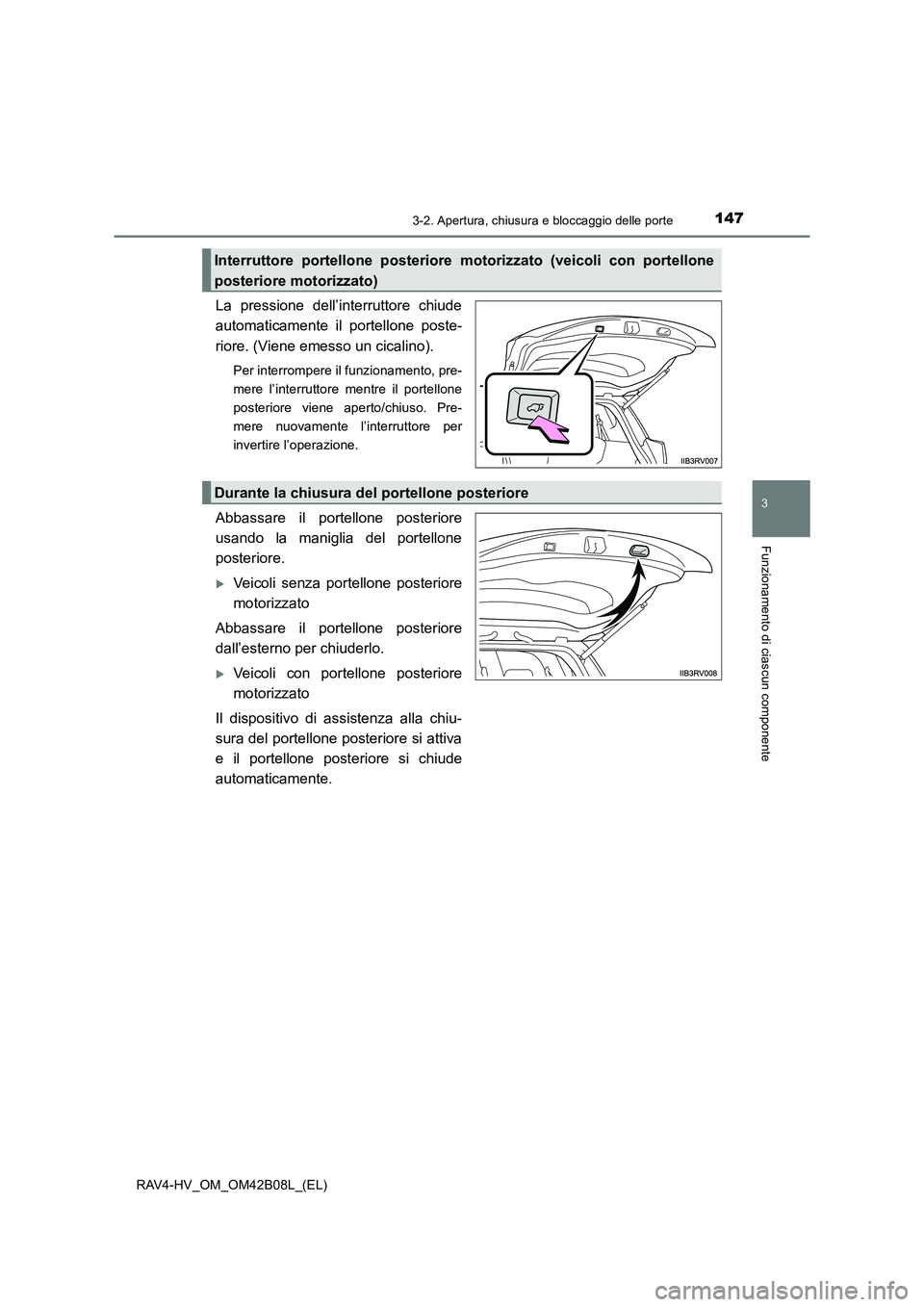

1473-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
La pressione dell’interruttore chiude
automaticamente il portellone poste-
riore. (Viene emesso un cicalino).
Per interrompere il funzionamento, pre-
mere l’interruttore mentre il portellone
posteriore viene aperto/chiuso. Pre-
mere nuovamente l’interruttore per
invertire l’operazione.
Abbassare il portellone posteriore
usando la maniglia del portellone
posteriore.
XVeicoli senza portellone posteriore
motorizzato
Abbassare il portellone posteriore
dall’esterno per chiuderlo.
XVeicoli con portellone posteriore
motorizzato
Il dispositivo di assistenza alla chiu-
sura del portellone posteriore si attiva
e il portellone posteriore si chiude
automaticamente.
Interruttore portellone posteriore motorizzato (veicoli con portellone
posteriore motorizzato)
Durante la chiusura del portellone posteriore

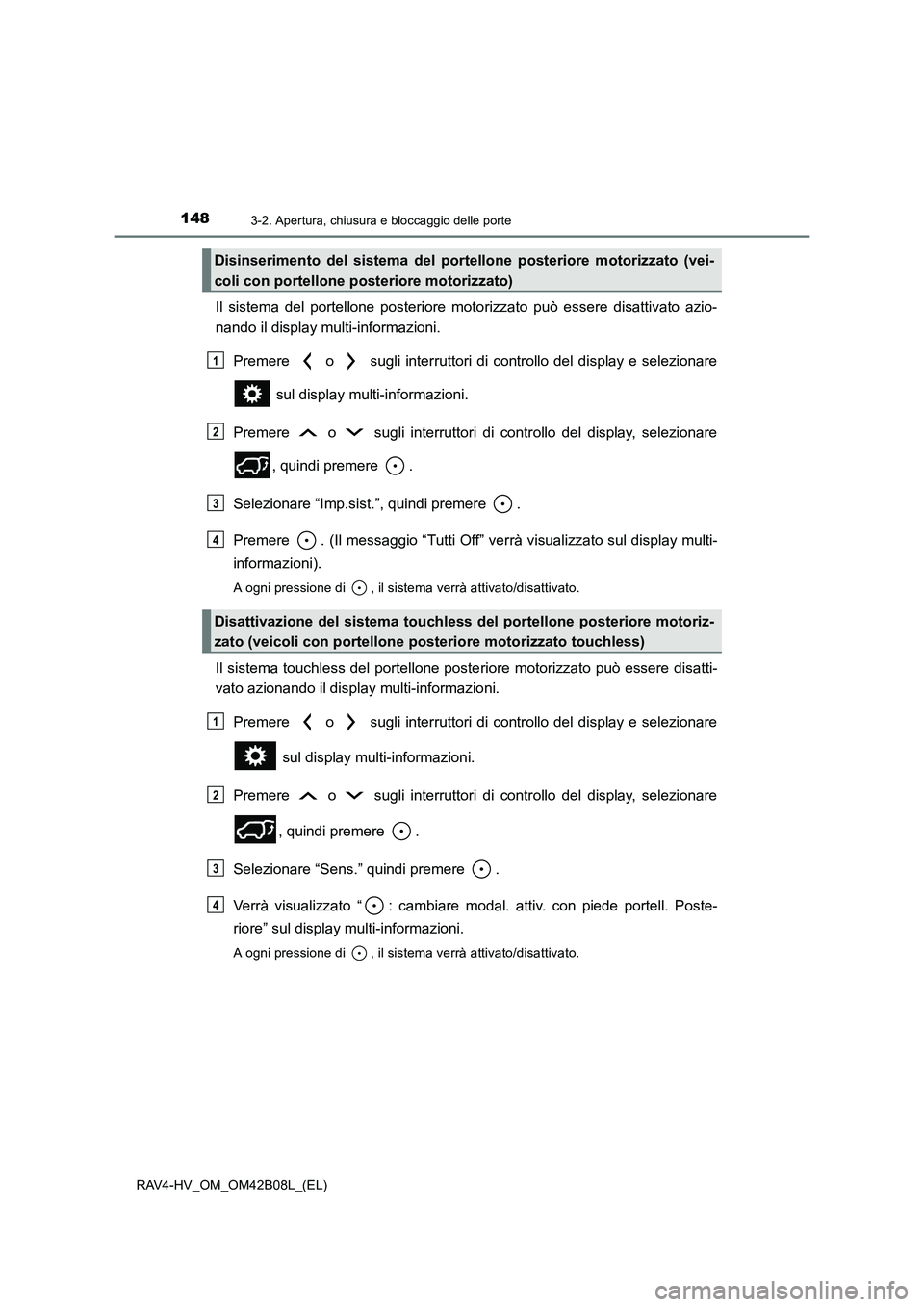

1483-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)
Il sistema del portellone posteriore motorizzato può essere disattivato azio-
nando il display multi-informazioni.
Premere o sugli interruttori di controllo del display e selezionare sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare , quindi premere .
Selezionare “Imp.sist.”, quindi premere .
Premere . (Il messaggio “Tutti Off” verrà visualizzato sul display multi-
informazioni).
A ogni pressione di , il sistema verrà attivato/disattivato.
Il sistema touchless del portellone poste riore motorizzato può essere disatti-
vato azionando il display multi-informazioni.
Premere o sugli interruttori di controllo del display e selezionare
sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare , quindi premere .
Selezionare “Sens.” quindi premere .
Verrà visualizzato “ : cambiare modal. attiv. con piede portell. Poste-
riore” sul display multi-informazioni.
A ogni pressione di , il sistema verrà attivato/disattivato.
Disinserimento del sistema del porte llone posteriore motorizzato (vei-
coli con portellone posteriore motorizzato)
Disattivazione del sistema touchless del portellone posteriore motoriz-
zato (veicoli con portellone posteriore motorizzato touchless)
1
2
3
4
1
2
3
4

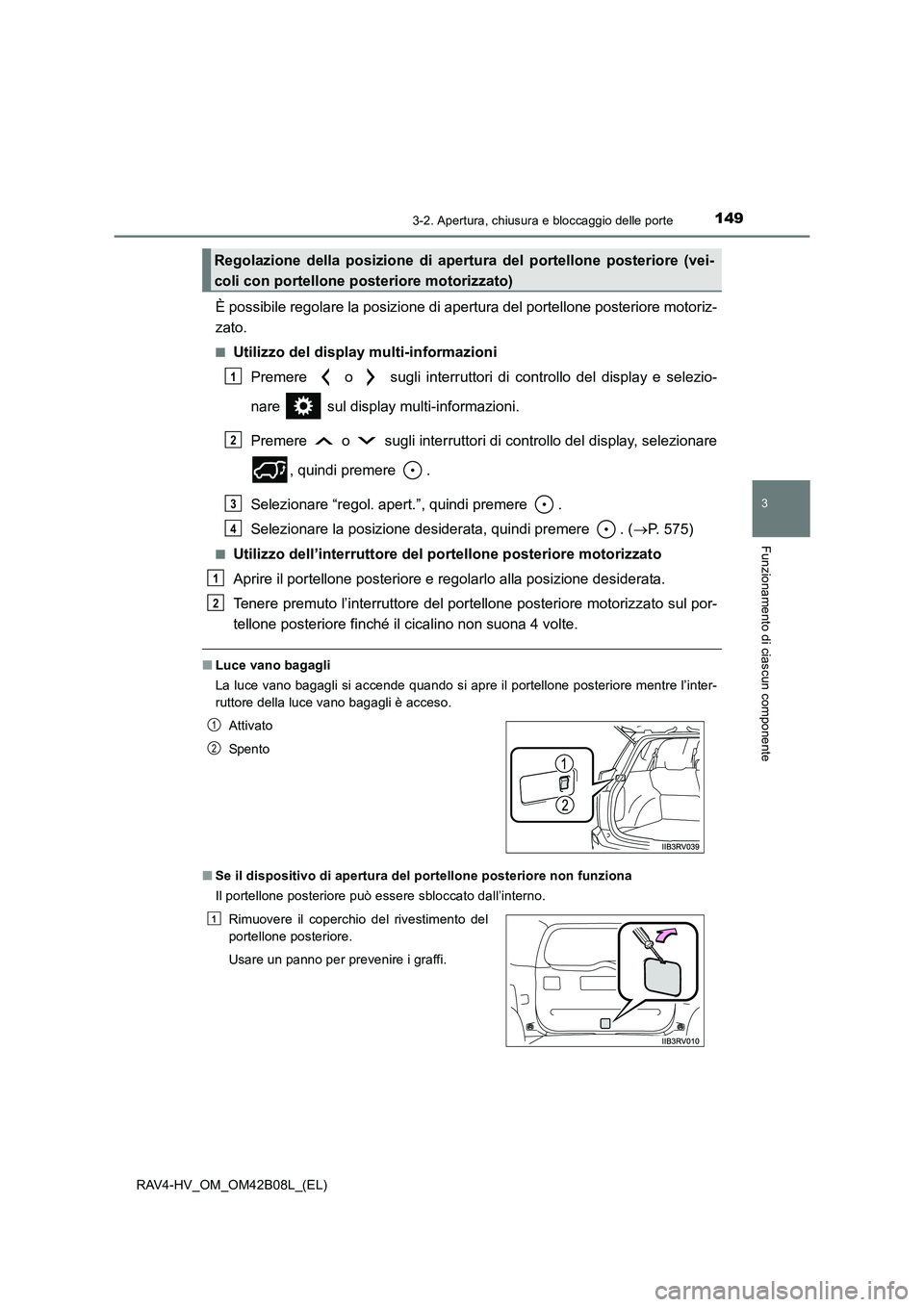

1493-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)
È possibile regolare la posizione di apertura del portellone posteriore motoriz-
zato.
■Utilizzo del display multi-informazioniPremere o sugli interruttori di controllo del display e selezio-
nare sul display multi-informazioni.
Premere o sugli interruttori di controllo del display, selezionare
, quindi premere .
Selezionare “regol. apert.”, quindi premere .
Selezionare la posizione desiderata, quindi premere . ( →P. 575)
■Utilizzo dell’interruttore del portellone posteriore motorizzato
Aprire il portellone posteriore e regolarlo alla posizione desiderata.
Tenere premuto l’interruttore del portellone posteriore motorizzato sul por-
tellone posteriore finché il cicalino non suona 4 volte.
■ Luce vano bagagli
La luce vano bagagli si accende quando si apre il portellone posteriore mentre l’inter-
ruttore della luce vano bagagli è acceso.
■ Se il dispositivo di apertura del portellone posteriore non funziona
Il portellone posteriore può essere sbloccato dall’interno.
Regolazione della posizione di apertu ra del portellone posteriore (vei-
coli con portellone posteriore motorizzato)
Attivato
Spento
Rimuovere il coperchio del rivestimento del
portellone posteriore.
Usare un panno per prevenire i graffi.
1
2
3
4
1
2
1
2
1

1503-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)
XVeicoli senza portellone posteriore motorizzato
XVeicoli con portellone posteriore motorizzato Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
Dopo aver allentato la vite, spostare il coper-
chio.
Spingere la leva del motore del portellone
posteriore.
2
3
2
3

1513-2. Apertura, chiusura e bloccaggio delle porte
3
Funzionamento di ciascun componente
RAV4-HV_OM_OM42B08L_(EL)■
Funzionamento del portellone posteriore
●Il lampeggio delle luci di emergenza indica che le porte sono state bloccate/sbloc-
cate. (Bloccate: una volta; sbloccate: due volte)
● Portellone posteriore motorizzato (se in dotazione): l’apertura/chiusura del portellone
posteriore è segnalato dall’attivazione di un cicalino e dal lampeggio doppio delle luci
di emergenza.
● Portellone posteriore motorizzato (se in dotazione): il portellone posteriore può
essere aperto anche se è bloccato. Quando si apre il portellone posteriore motoriz-
zato, il portellone posteriore e le portiere verranno sbloccate. Se si abbandona il vei-
colo, bloccare nuovamente tutte le porte. Tutte le porte non verranno bloccate
automaticamente dopo che il portellone posteriore è stato aperto e poi richiuso.
■ Sensore touchless (veicoli con portellone posteriore motorizzato touchless)
Il portellone posteriore verrà aperto/chiuso automaticamente quando è attivato il fun-
zionamento del sensore touchless ( →P. 575) e sono soddisfatte le seguenti condizioni:
● Il portellone posteriore motorizzato è completamente chiuso/aperto.
● La chiave elettronica si trova entro il raggio d’azione. ( →P. 161)
● Si mette un piede vicino alla parte centrale inferiore del paraurti posteriore e lo si
sposta dal paraurti posteriore.
Il portellone posteriore motorizzato può anche essere azionato avvicinando una
mano, un gomito, un ginocchio, ecc. vicino alla parte centrale inferiore del paraurti
posteriore e spostandoli dal paraurti posteriore. Accertarsi di posizionarli sufficiente-
mente vicini alla parte centrale del paraurti posteriore.
■ Funzione di sicurezza
Se non si apre una portiera entro circa 30 secondi dallo sbloccaggio, la funzione di
sicurezza provvede automaticamente a bloccare nuovamente il veicolo.
■ Funzione di protezione anti-schiacciamento (veicolo con portellone posteriore
motorizzato)
Se qualcosa ostruisce il portellone posteriore motorizzato mentre è in chiusura/aper-
tura, il portellone posteriore si aziona automaticamente nella direzione opposta oppure
il funzionamento si interrompe.
■ Quando si ricollega la batteria da 12 volt (veicoli con portellone posteriore moto-
rizzato)
Affinché il portellone posteriore motorizzato funzioni correttamente, chiuderlo manual-
mente.
■ Dispositivo di chiusura portellone posteriore (veicoli con portellone posteriore
motorizzato)
Nel caso in cui il portellone posteriore non sia chiuso del tutto, il dispositivo di chiusura
del portellone posteriore lo chiuderà automaticamente portandolo in posizione di chiu-
sura completa.

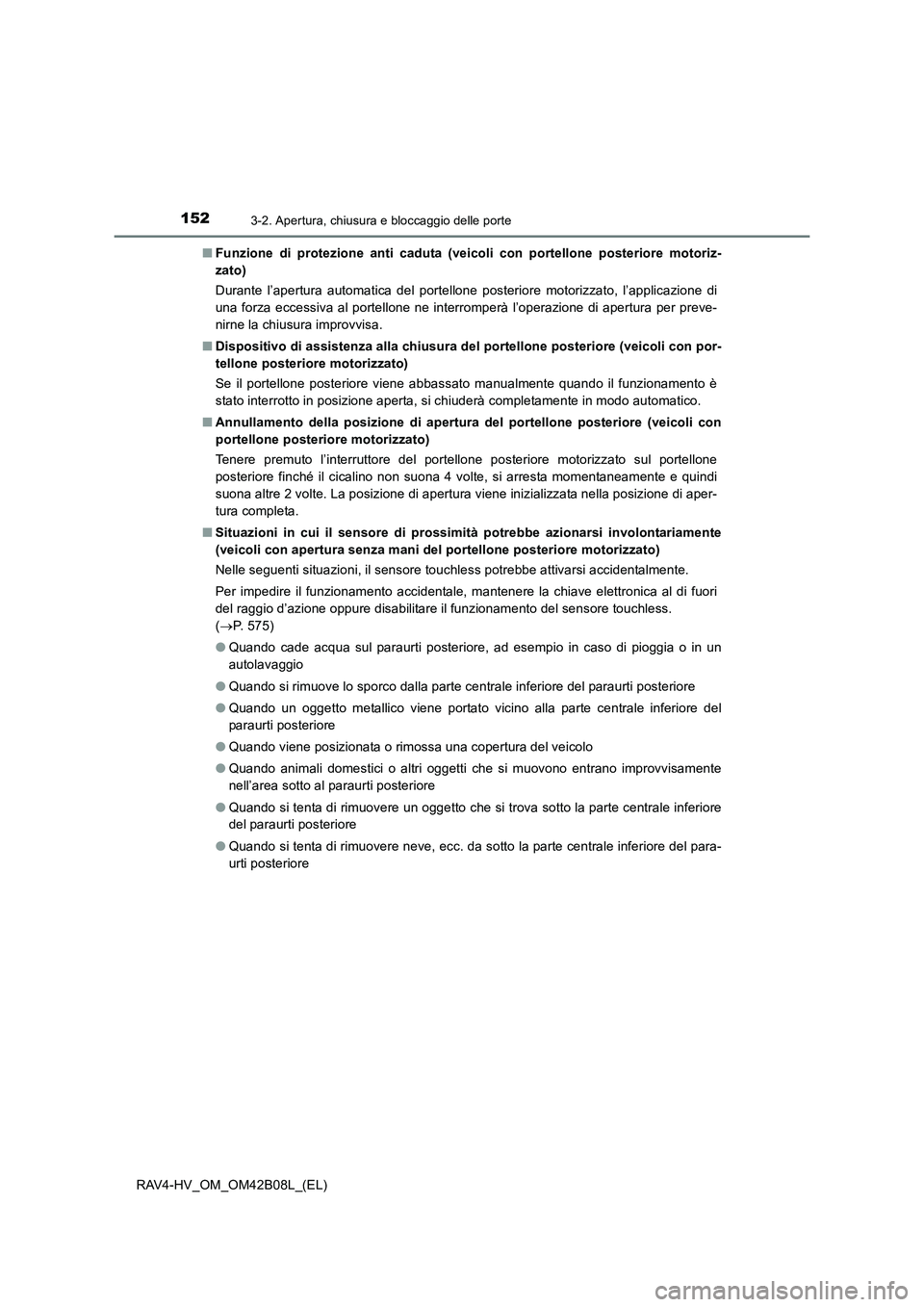

1523-2. Apertura, chiusura e bloccaggio delle porte
RAV4-HV_OM_OM42B08L_(EL)■
Funzione di protezione anti caduta (veicoli con portellone posteriore motoriz-
zato)
Durante l’apertura automatica del portellone posteriore motorizzato, l’applicazione di
una forza eccessiva al portellone ne interromperà l’operazione di apertura per preve-
nirne la chiusura improvvisa.
■ Dispositivo di assistenza alla chiusura del portellone posteriore (veicoli con por-
tellone posteriore motorizzato)
Se il portellone posteriore viene abbassato manualmente quando il funzionamento è
stato interrotto in posizione aperta, si chiuderà completamente in modo automatico.
■ Annullamento della posizione di apertura del portellone posteriore (veicoli con
portellone posteriore motorizzato)
Tenere premuto l’interruttore del portellone posteriore motorizzato sul portellone
posteriore finché il cicalino non suona 4 volte, si arresta momentaneamente e quindi
suona altre 2 volte. La posizione di apertura viene inizializzata nella posizione di aper-
tura completa.
■ Situazioni in cui il sensore di prossimità potrebbe azionarsi involontariamente
(veicoli con apertura senza mani del portellone posteriore motorizzato)
Nelle seguenti situazioni, il sensore touchless potrebbe attivarsi accidentalmente.
Per impedire il funzionamento accidentale, mantenere la chiave elettronica al di fuori
del raggio d’azione oppure disabilitare il funzionamento del sensore touchless.
(→ P. 575)
● Quando cade acqua sul paraurti posteriore, ad esempio in caso di pioggia o in un
autolavaggio
● Quando si rimuove lo sporco dalla parte centrale inferiore del paraurti posteriore
● Quando un oggetto metallico viene portato vicino alla parte centrale inferiore del
paraurti posteriore
● Quando viene posizionata o rimossa una copertura del veicolo
● Quando animali domestici o altri oggetti che si muovono entrano improvvisamente
nell’area sotto al paraurti posteriore
● Quando si tenta di rimuovere un oggetto che si trova sotto la parte centrale inferiore
del paraurti posteriore
● Quando si tenta di rimuovere neve, ecc. da sotto la parte centrale inferiore del para-
urti posteriore
