4656-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

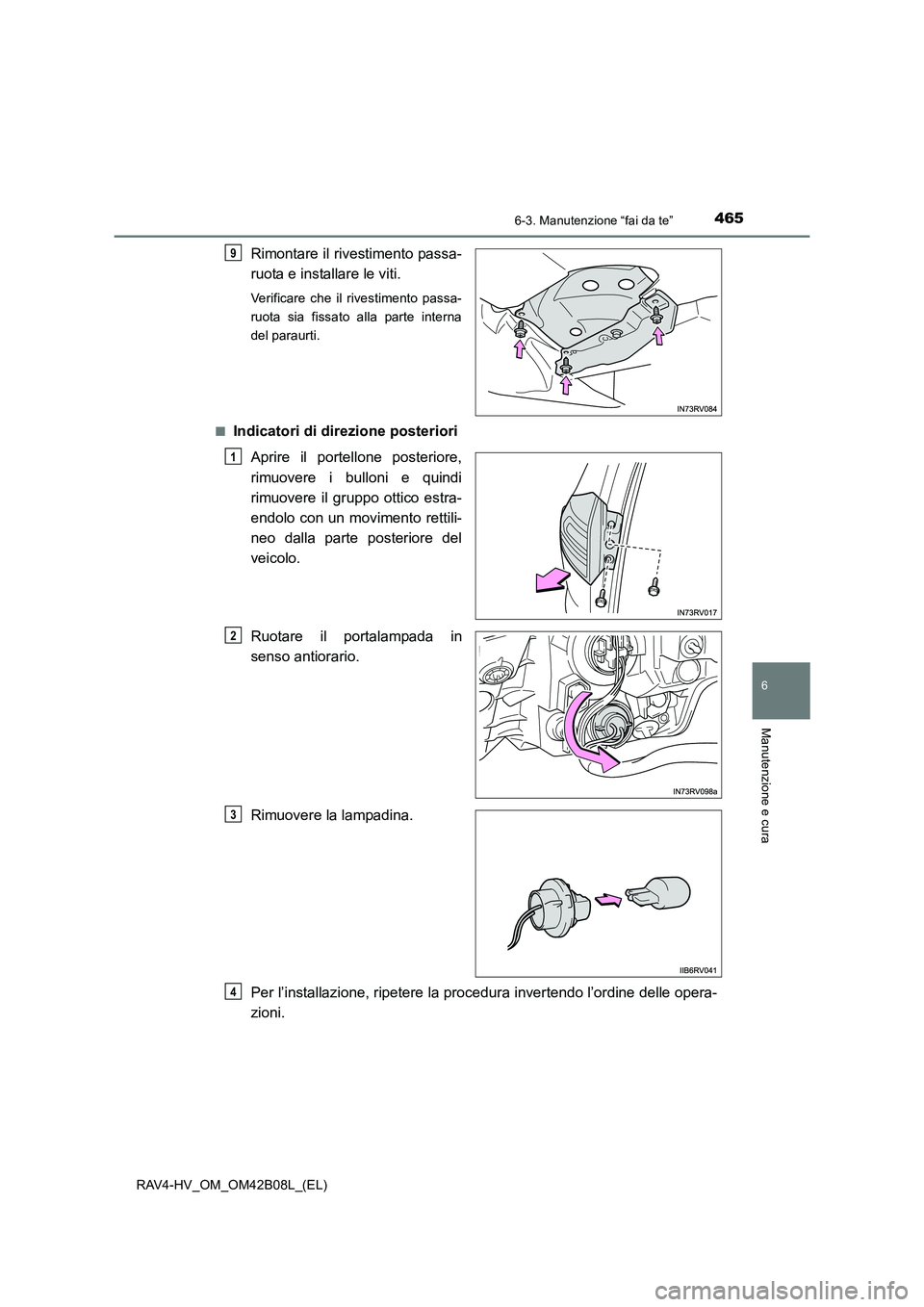

Rimontare il rivestimento passa-
ruota e installare le viti.
Verificare che il rivestimento passa-
ruota sia fissato alla parte interna
del paraurti.
■
Indicatori di direzione posteriori Aprire il portellone posteriore,
rimuovere i bulloni e quindi
rimuovere il gruppo ottico estra-
endolo con un movimento rettili-
neo dalla parte posteriore del
veicolo.
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
9
1
2
3
4

4666-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)■

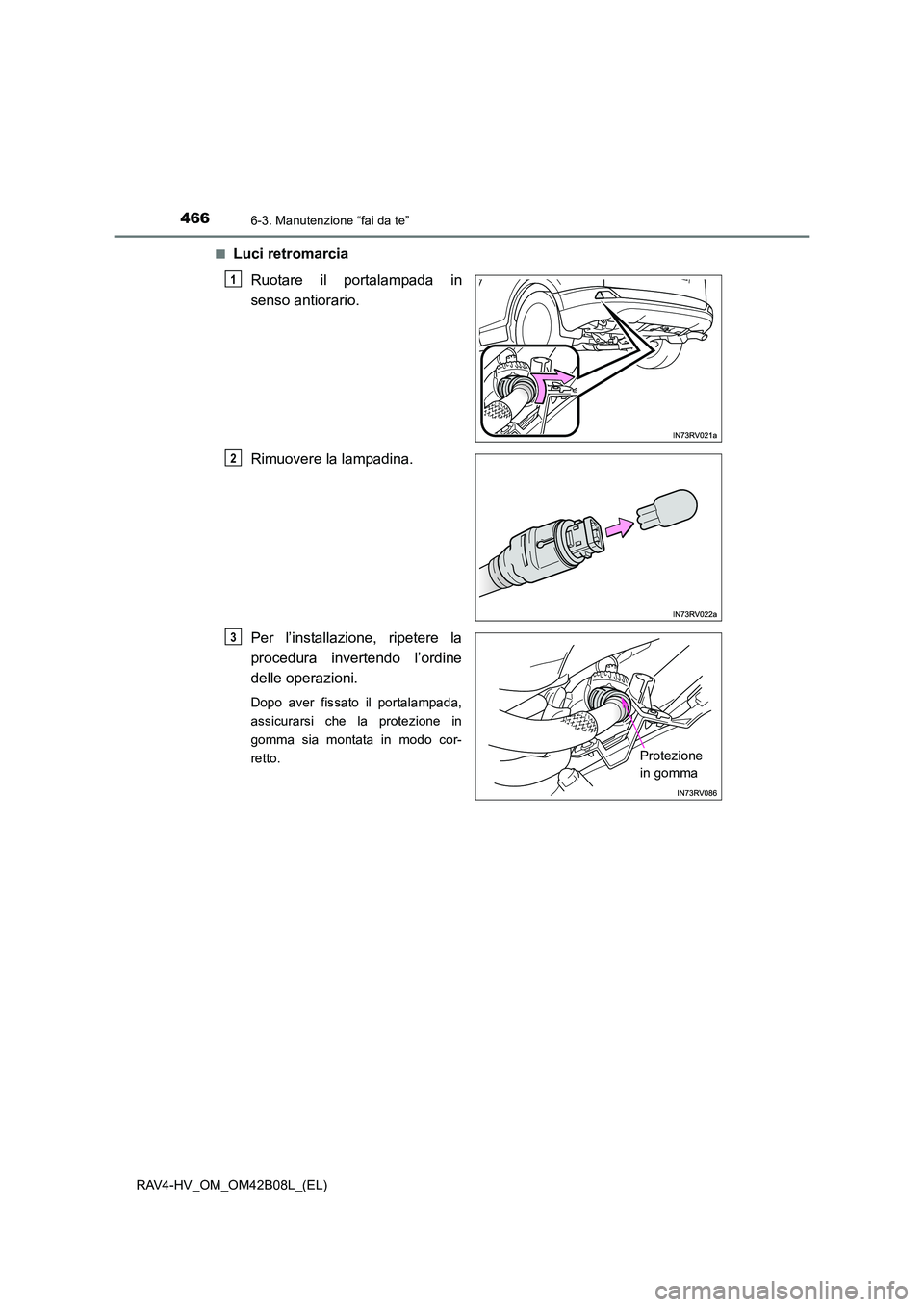

Luci retromarcia
Ruotare il portalampada in
senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la
procedura invertendo l’ordine
delle operazioni.
Dopo aver fissato il portalampada,
assicurarsi che la protezione in
gomma sia montata in modo cor-
retto.
1
2
Protezione
in gomma
3

4676-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

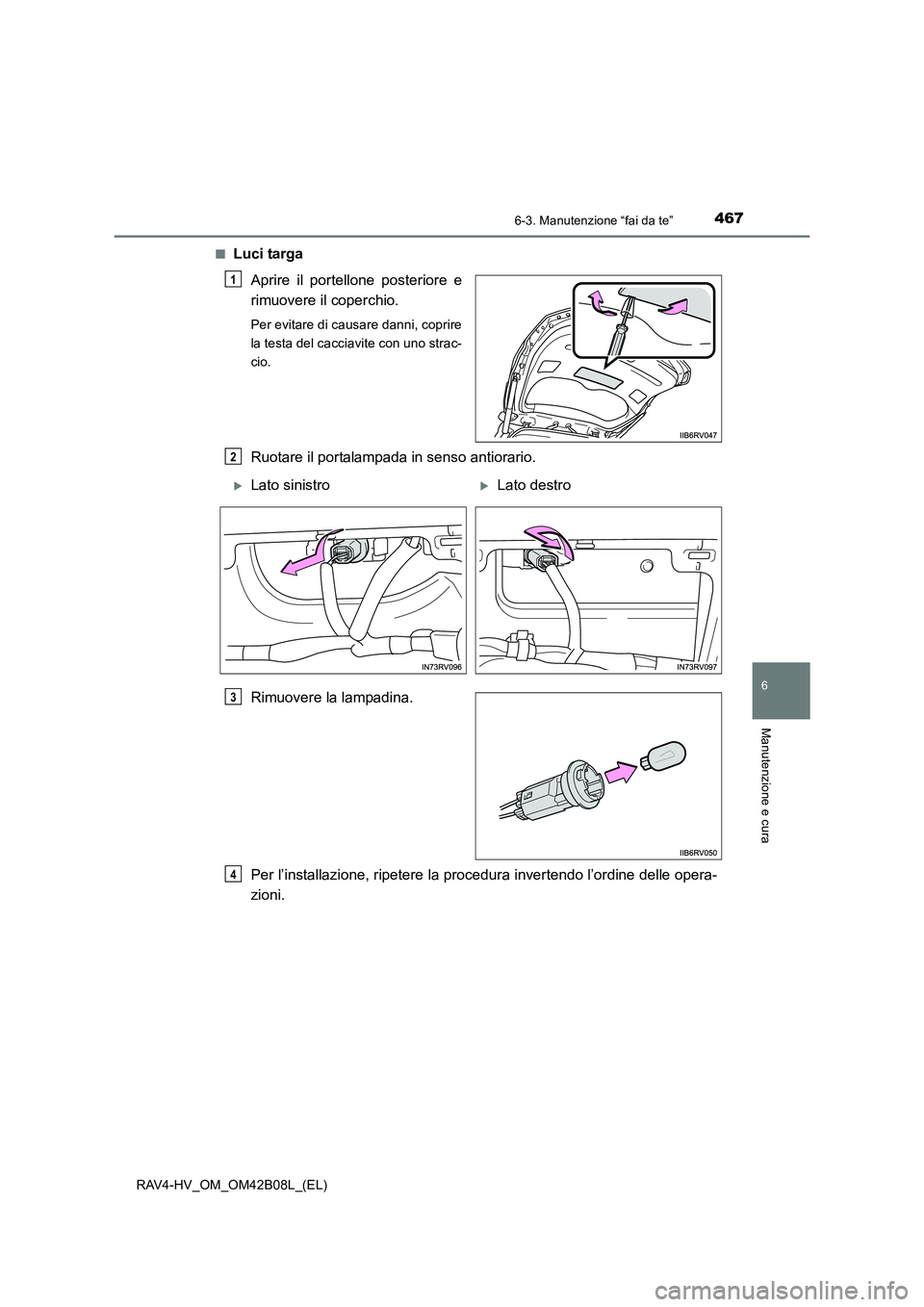

■Luci targaAprire il portellone posteriore e
rimuovere il coperchio.
Per evitare di causare danni, coprire
la testa del cacciavite con uno strac-
cio.
Ruotare il portalampada in senso antiorario.
Rimuovere la lampadina.
Per l’installazione, ripetere la procedura invertendo l’ordine delle opera-
zioni.
1
2
XLato sinistroXLato destro
3
4

4686-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)■
Sostituzione delle seguenti lampadine
Se si brucia una delle lampadine elencate di seguito, farla sostituire da un
concessionario o da un’officina autorizzata Toyota, o da un altro professio-
nista debitamente qualificato ed attrezzato.
●
Fari (fari a LED)
● Luci di posizione anteriori/luci diurne
● Indicatori di direzione laterali
● Luci di posizione posteriori
● Luci di arresto/luci di posizione posteriori
● Terza luce di arresto
● Luci retronebbia
■Luci LED
I fari (fari a LED), le luci di posizione anteriori/luci diurne, gli indicatori di direzione late-
rali, le luci di posizione posteriori, le luci di arresto/di posizione posteriori, la terza luce
di arresto e le luci retronebbia sono composti da un determinato numero di LED. Se si
brucia un LED, far sostituire la luce presso un concessionario o un’officina autorizzata
Toyota, o presso un altro professionista debitamente qualificato ed attrezzato.
■ Accumulo di condensa all’interno delle lenti
Il temporaneo accumulo di condensa all’interno delle lenti dei fari non è sintomo di
anomalia. Nelle seguenti situazioni, contattare un concessionario o un’officina autoriz-
zata Toyota, o un altro professionista debitamente qualificato ed attrezzato:
●All’interno delle lenti si sono formate grosse gocce d’acqua.
● All’interno del faro si è accumulata acqua.

4696-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

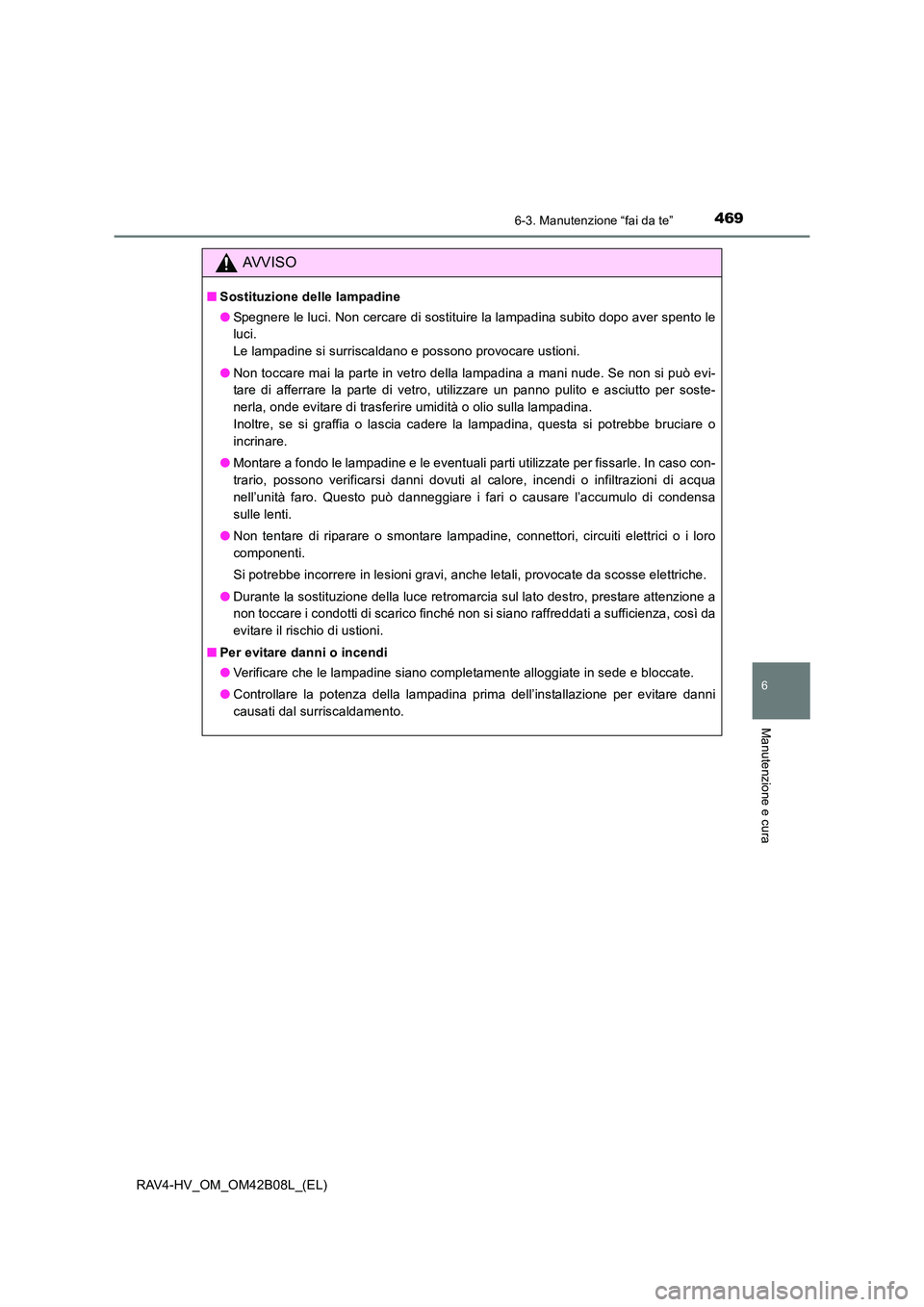

AVVISO
■Sostituzione delle lampadine
●Spegnere le luci. Non cercare di sostituire la lampadina subito dopo aver spento le
luci.
Le lampadine si surriscaldano e possono provocare ustioni.
● Non toccare mai la parte in vetro della lampadina a mani nude. Se non si può evi-
tare di afferrare la parte di vetro, utilizzare un panno pulito e asciutto per soste-
nerla, onde evitare di trasferire umidità o olio sulla lampadina.
Inoltre, se si graffia o lascia cadere la lampadina, questa si potrebbe bruciare o
incrinare.
● Montare a fondo le lampadine e le eventuali parti utilizzate per fissarle. In caso con-
trario, possono verificarsi danni dovuti al calore, incendi o infiltrazioni di acqua
nell’unità faro. Questo può danneggiare i fari o causare l’accumulo di condensa
sulle lenti.
● Non tentare di riparare o smontare lampadine, connettori, circuiti elettrici o i loro
componenti.
Si potrebbe incorrere in lesioni gravi, anche letali, provocate da scosse elettriche.
● Durante la sostituzione della luce retromarcia sul lato destro, prestare attenzione a
non toccare i condotti di scarico finché non si siano raffreddati a sufficienza, così da
evitare il rischio di ustioni.
■ Per evitare danni o incendi
●Verificare che le lampadine siano completamente alloggiate in sede e bloccate.
● Controllare la potenza della lampadina prima dell’installazione per evitare danni
causati dal surriscaldamento.

4706-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

471
7Se si verifica un problema
RAV4-HV_OM_OM42B08L_(EL)7-1. Informazioni fondamentali
Luci di emergenza ................... 472
Se si deve fermare il veicolo in caso di emergenza............ 473
7-2. Azioni da intraprendere in una situazione di
emergenza
Se il veicolo deve essere trainato .................................. 474
Se si ritiene che siano presenti anomalie ................. 480
Se si accende una spia di allarme o suona un cicalino
di allarme .............................. 481
Se viene visualizzato un messaggio di allarme ............ 489
Se si fora uno pneumatico (veicoli con ruota di
scorta) ................................... 511
Se si fora uno pneumatico (veicoli senza ruota di
scorta) ................................... 523
Se il sistema ibrido non si avvia ..................................... 540
Se la chiave elettronica non funziona correttamente ......... 542
Se la batteria da 12 volt è scarica .................................. 545
Se il veicolo si surriscalda ....... 550
Se il veicolo rimane bloccato ................................ 555

4727-1. Informazioni fondamentali
RAV4-HV_OM_OM42B08L_(EL)

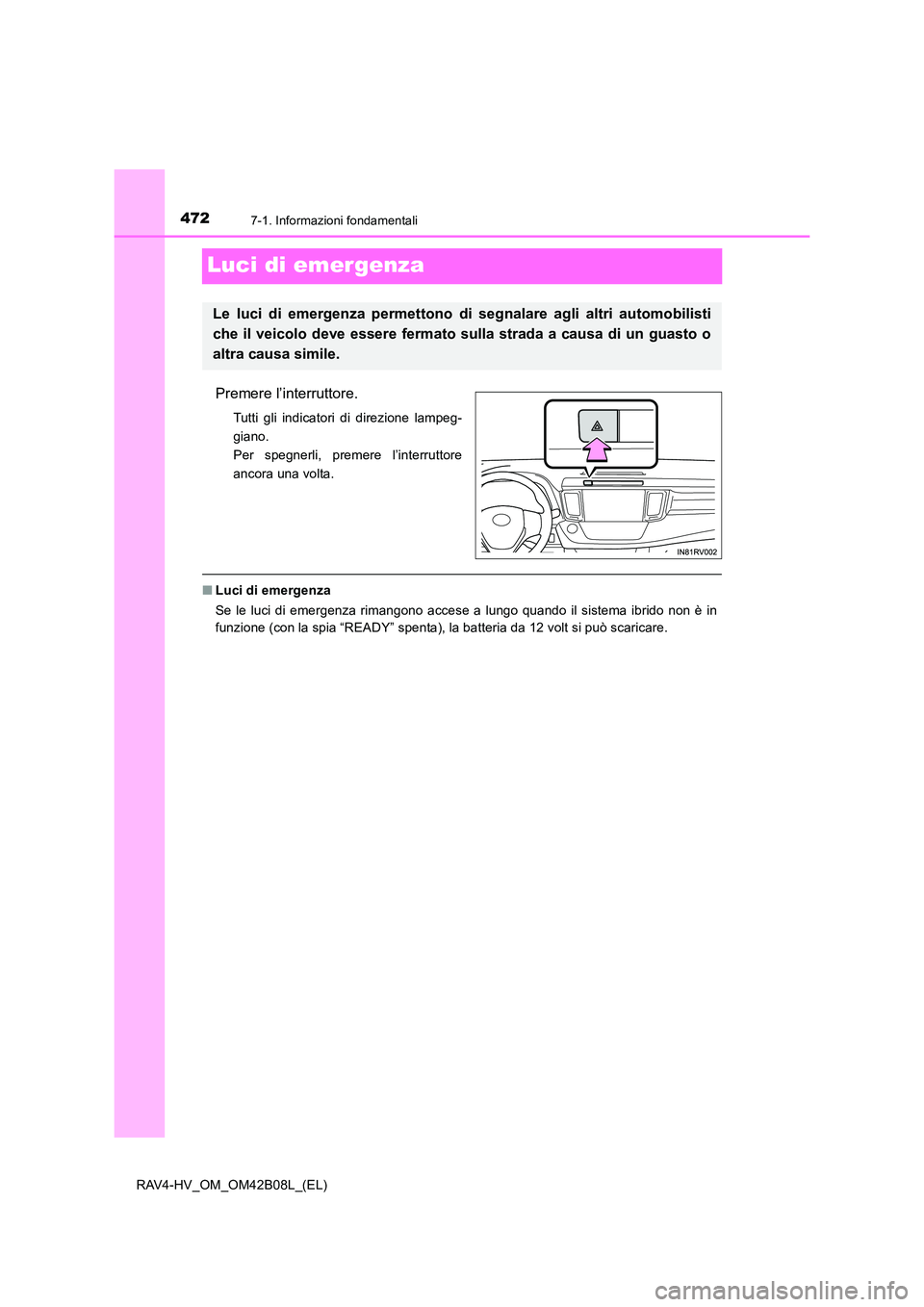

Luci di emergenza
Premere l’interruttore.
Tutti gli indicatori di direzione lampeg-
giano.
Per spegnerli, premere l’interruttore
ancora una volta.
■Luci di emergenza
Se le luci di emergenza rimangono accese a lungo quando il sistema ibrido non è in
funzione (con la spia “READY” spenta), la batteria da 12 volt si può scaricare.
Le luci di emergenza permettono di segnalare agli altri automobilisti
che il veicolo deve essere fermato sulla strada a causa di un guasto o
altra causa simile.
