4256-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

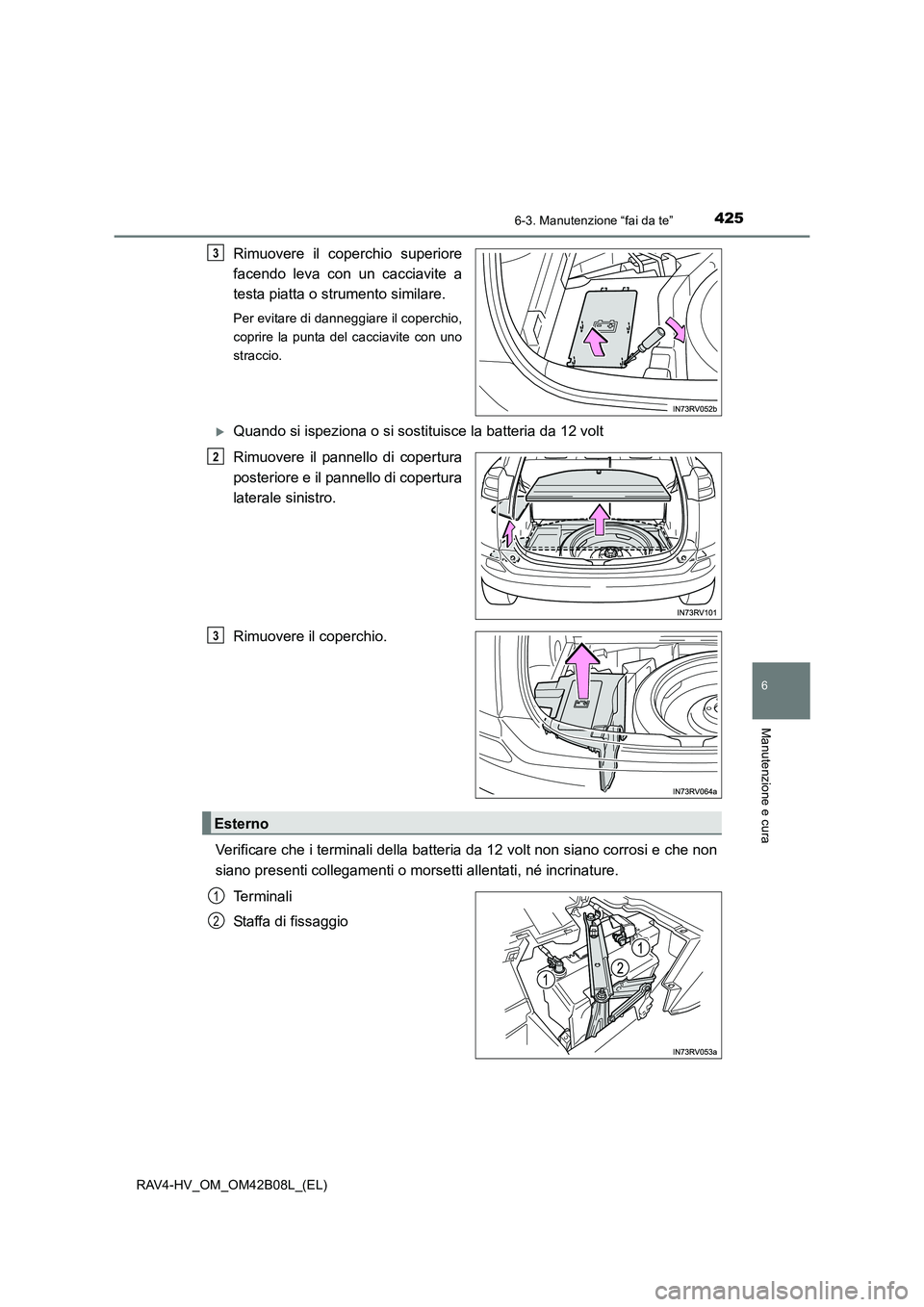

Rimuovere il coperchio superiore
facendo leva con un cacciavite a
testa piatta o strumento similare.
Per evitare di danneggiare il coperchio,
coprire la punta del cacciavite con uno
straccio.
XQuando si ispeziona o si sostituisce la batteria da 12 volt
Rimuovere il pannello di copertura
posteriore e il pannello di copertura
laterale sinistro.
Rimuovere il coperchio.
Verificare che i terminali della batteria da 12 volt non siano corrosi e che non
siano presenti collegamenti o morsetti allentati, né incrinature. Terminali
Staffa di fissaggio
3
2
3
Esterno
1
2

4266-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

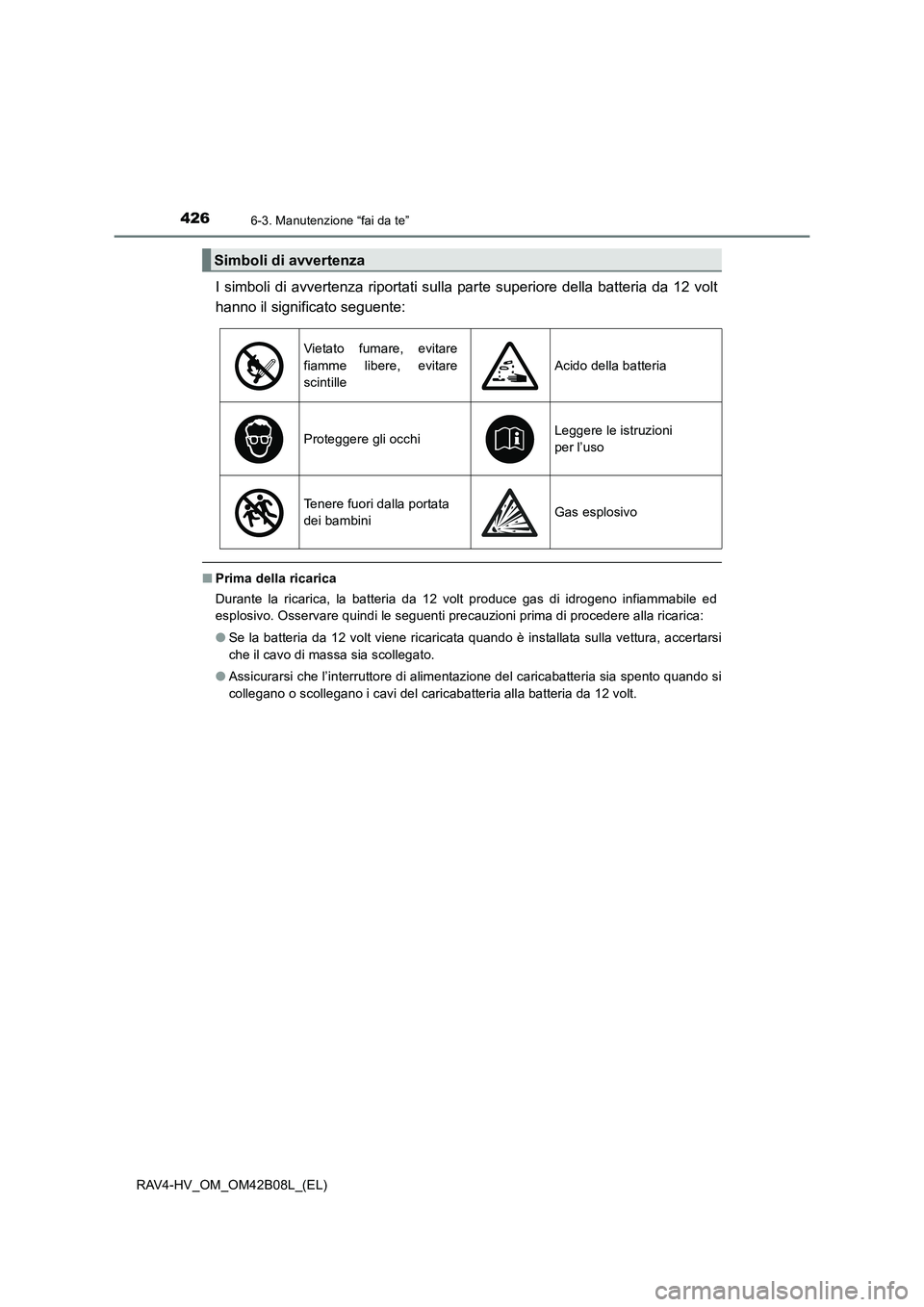

I simboli di avvertenza riportati sulla parte superiore della batteria da 12 volt
hanno il significato seguente:
■ Prima della ricarica
Durante la ricarica, la batteria da 12 volt produce gas di idrogeno infiammabile ed
esplosivo. Osservare quindi le seguenti precauzioni prima di procedere alla ricarica:
●Se la batteria da 12 volt viene ricaricata quando è installata sulla vettura, accertarsi
che il cavo di massa sia scollegato.
● Assicurarsi che l’interruttore di alimentazione del caricabatteria sia spento quando si
collegano o scollegano i cavi del caricabatteria alla batteria da 12 volt.
Simboli di avvertenza
Vietato fumare, evitare
fiamme libere, evitare
scintille
Acido della batteria
Proteggere gli occhiLeggere le istruzioni
per l’uso
Tenere fuori dalla portata
dei bambiniGas esplosivo

4276-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

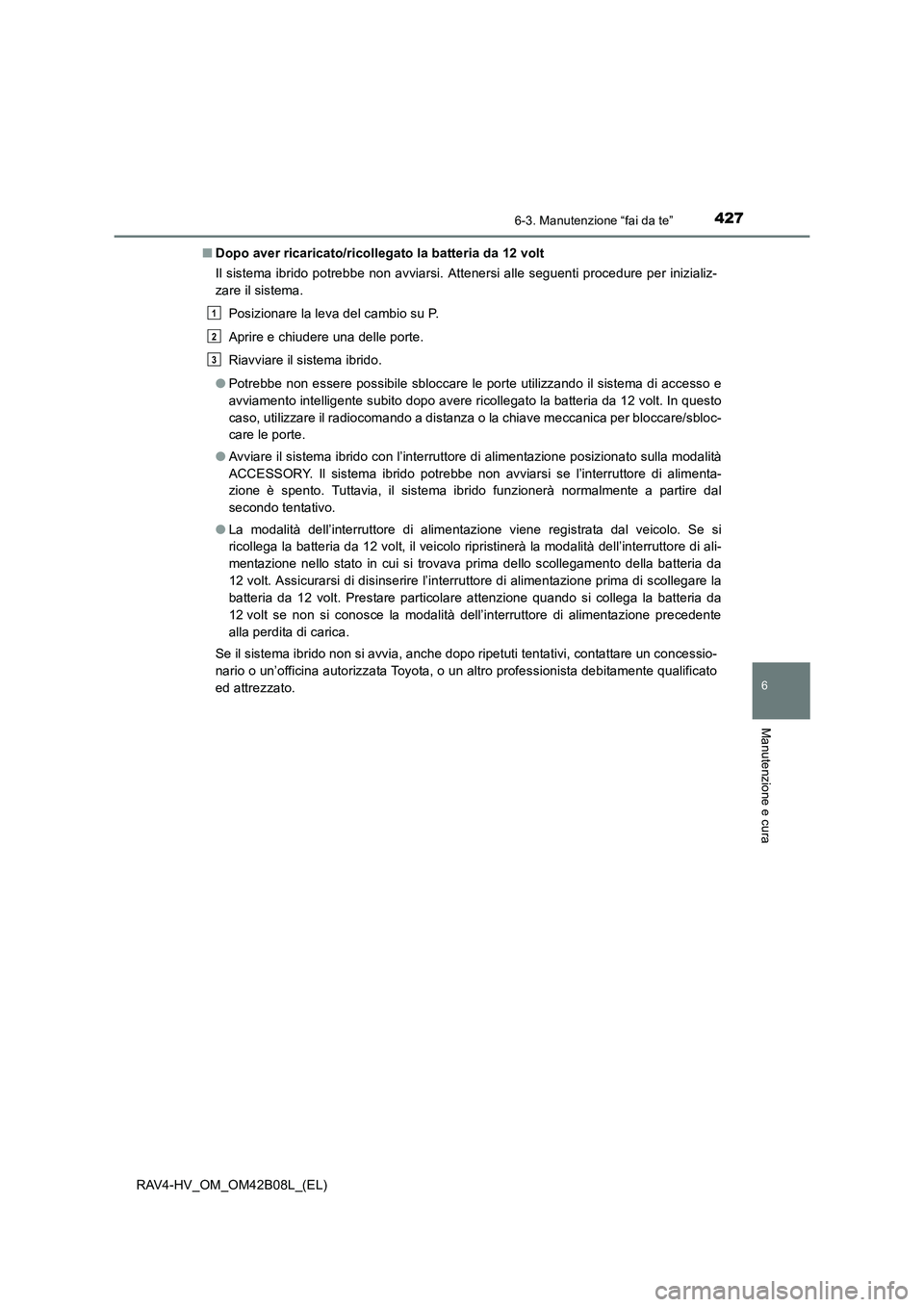

■Dopo aver ricaricato/ricollegato la batteria da 12 volt
Il sistema ibrido potrebbe non avviarsi. Attenersi alle seguenti procedure per inizializ-
zare il sistema.
Posizionare la leva del cambio su P.
Aprire e chiudere una delle porte.
Riavviare il sistema ibrido.
● Potrebbe non essere possibile sbloccare le porte utilizzando il sistema di accesso e
avviamento intelligente subito dopo avere ricollegato la batteria da 12 volt. In questo
caso, utilizzare il radiocomando a distanza o la chiave meccanica per bloccare/sbloc-
care le porte.
● Avviare il sistema ibrido con l’interruttore di alimentazione posizionato sulla modalità
ACCESSORY. Il sistema ibrido potrebbe non avviarsi se l’interruttore di alimenta-
zione è spento. Tuttavia, il sistema ibrido funzionerà normalmente a partire dal
secondo tentativo.
● La modalità dell’interruttore di alimentazione viene registrata dal veicolo. Se si
ricollega la batteria da 12 volt, il veicolo ripristinerà la modalità dell’interruttore di ali-
mentazione nello stato in cui si trovava prima dello scollegamento della batteria da
12 volt. Assicurarsi di disinserire l’interruttore di alimentazione prima di scollegare la
batteria da 12 volt. Prestare particolare attenzione quando si collega la batteria da
12 volt se non si conosce la modalità dell’interruttore di alimentazione precedente
alla perdita di carica.
Se il sistema ibrido non si avvia, anche dopo ripetuti tentativi, contattare un concessio-
nario o un’officina autorizzata Toyota, o un altro professionista debitamente qualificato
ed attrezzato.
1
2
3

4286-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
AVVISO
■Elementi chimici nella batteria da 12 volt
La batteria da 12 volt contiene acido solforico velenoso e corrosivo, che può pro-
durre gas di idrogeno infiammabile ed esplosivo. Per ridurre il rischio di lesioni gravi,
anche letali, osservare le seguenti precauzioni durante gli interventi sulla batteria da
12 volt o in prossimità della stessa:
●Evitare di produrre scintille portando gli attrezzi a contatto con i terminali della bat-
teria da 12 volt.
● Non fumare o accendere fiamme libere vicino alla batteria da 12 volt.
● Evitare il contatto con gli occhi, la pelle e gli indumenti.
● Non inalare né ingerire l’elettrolita.
● Quando si interviene sulla batteria da 12 volt, usare sempre occhiali protettivi.
● Tenere i bambini lontani dalla batteria da 12 volt.
■ Dove effettuare la ricarica della batteria da 12 volt in piena sicurezza
Ricaricare sempre la batteria da 12 volt in spazi aperti. Non eseguire mai l’opera-
zione in un garage chiuso o in un luogo non sufficientemente ventilato.
■ Modalità di ricarica della batteria da 12 volt
Eseguire solo cariche lente (5 A o meno). La batteria da 12 volt potrebbe esplodere
se caricata troppo velocemente.

4296-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

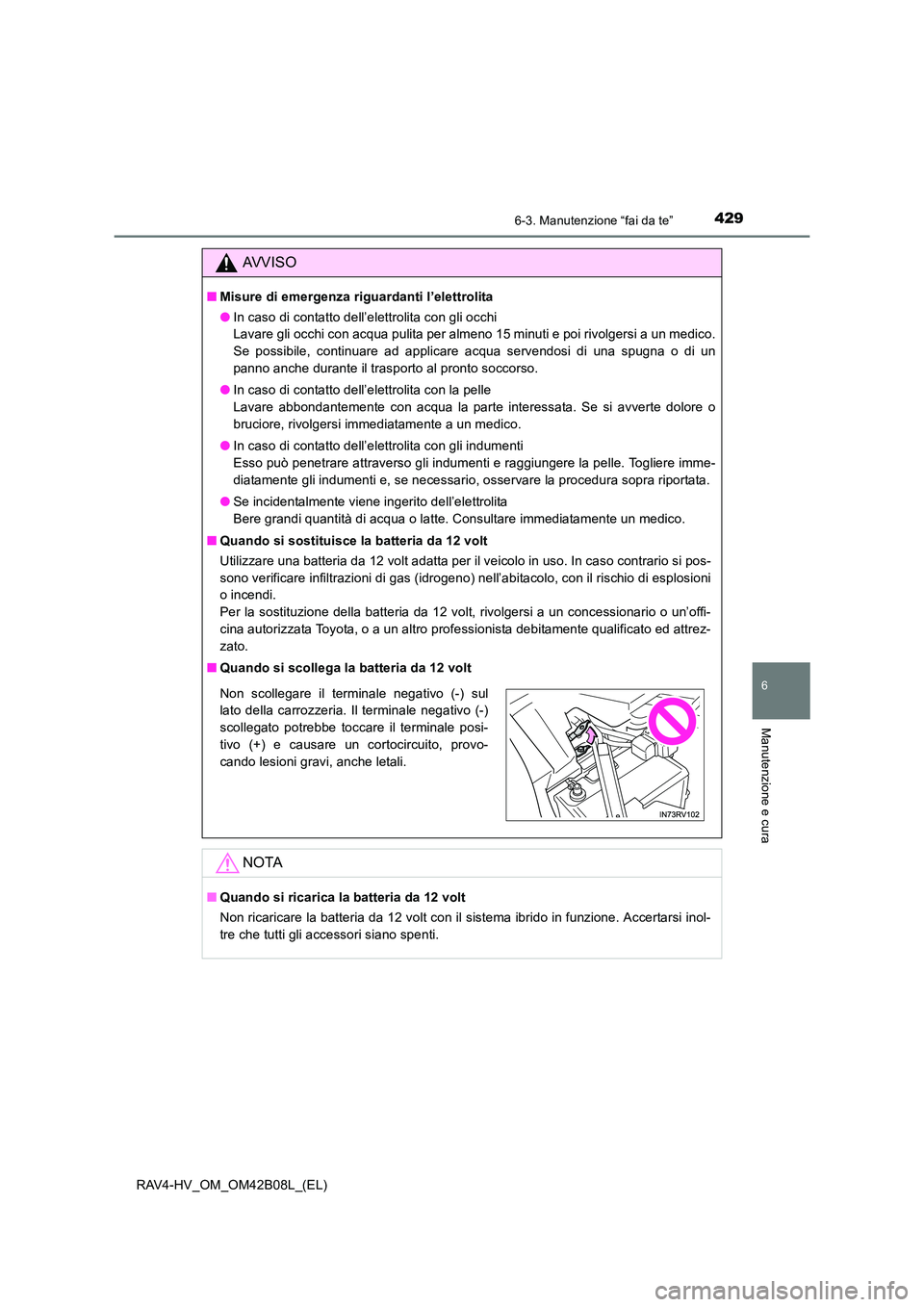

AVVISO
■Misure di emergenza riguardanti l’elettrolita
●In caso di contatto dell’elettrolita con gli occhi
Lavare gli occhi con acqua pulita per almeno 15 minuti e poi rivolgersi a un medico.
Se possibile, continuare ad applicare acqua servendosi di una spugna o di un
panno anche durante il trasporto al pronto soccorso.
● In caso di contatto dell’elettrolita con la pelle
Lavare abbondantemente con acqua la parte interessata. Se si avverte dolore o
bruciore, rivolgersi immediatamente a un medico.
● In caso di contatto dell’elettrolita con gli indumenti
Esso può penetrare attraverso gli indumenti e raggiungere la pelle. Togliere imme-
diatamente gli indumenti e, se necessario, osservare la procedura sopra riportata.
● Se incidentalmente viene ingerito dell’elettrolita
Bere grandi quantità di acqua o latte. Consultare immediatamente un medico.
■ Quando si sostituisce la batteria da 12 volt
Utilizzare una batteria da 12 volt adatta per il veicolo in uso. In caso contrario si pos-
sono verificare infiltrazioni di gas (idrogeno) nell’abitacolo, con il rischio di esplosioni
o incendi.
Per la sostituzione della batteria da 12 volt, rivolgersi a un concessionario o un’offi-
cina autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrez-
zato.
■ Quando si scollega la batteria da 12 volt
NOTA
■Quando si ricarica la batteria da 12 volt
Non ricaricare la batteria da 12 volt con il sistema ibrido in funzione. Accertarsi inol-
tre che tutti gli accessori siano spenti.
Non scollegare il terminale negativo (-) sul
lato della carrozzeria. Il terminale negativo (-)
scollegato potrebbe toccare il terminale posi-
tivo (+) e causare un cortocircuito, provo-
cando lesioni gravi, anche letali.

4306-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

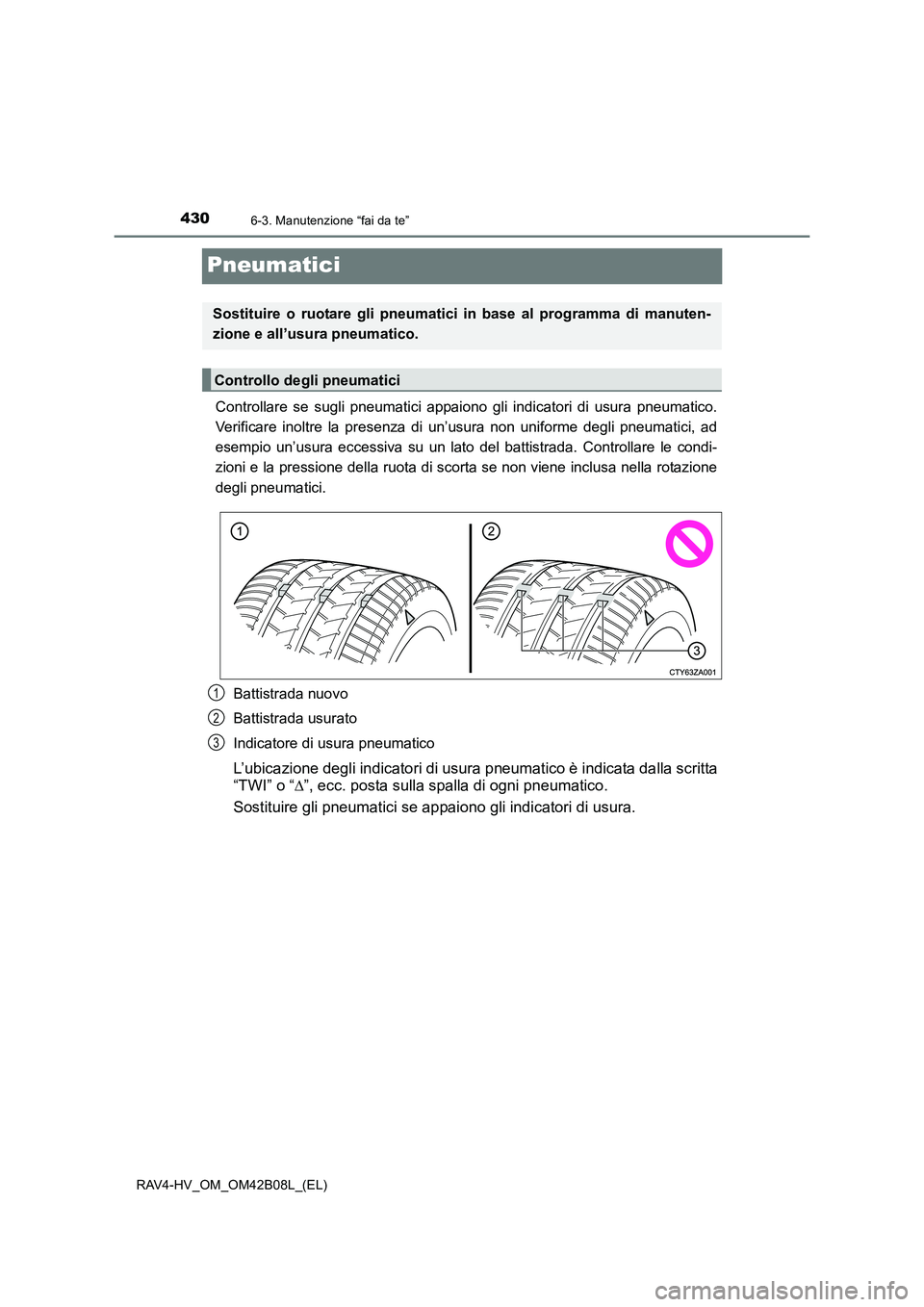

Pneumatici
Controllare se sugli pneumatici appaiono gli indicatori di usura pneumatico.
Verificare inoltre la presenza di un’usura non uniforme degli pneumatici, ad
esempio un’usura eccessiva su un lato del battistrada. Controllare le condi-
zioni e la pressione della ruota di scorta se non viene inclusa nella rotazione
degli pneumatici.
Battistrada nuovo
Battistrada usurato
Indicatore di usura pneumatico
L’ubicazione degli indicatori di usura pneumatico è indicata dalla scritta
“TWI” o “ ∆”, ecc. posta sulla spalla di ogni pneumatico.
Sostituire gli pneumatici se appaiono gli indicatori di usura.
Sostituire o ruotare gli pneumatici in base al programma di manuten-
zione e all’usura pneumatico.
Controllo degli pneumatici
1
2
3

4316-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)
6
Manutenzione e cura

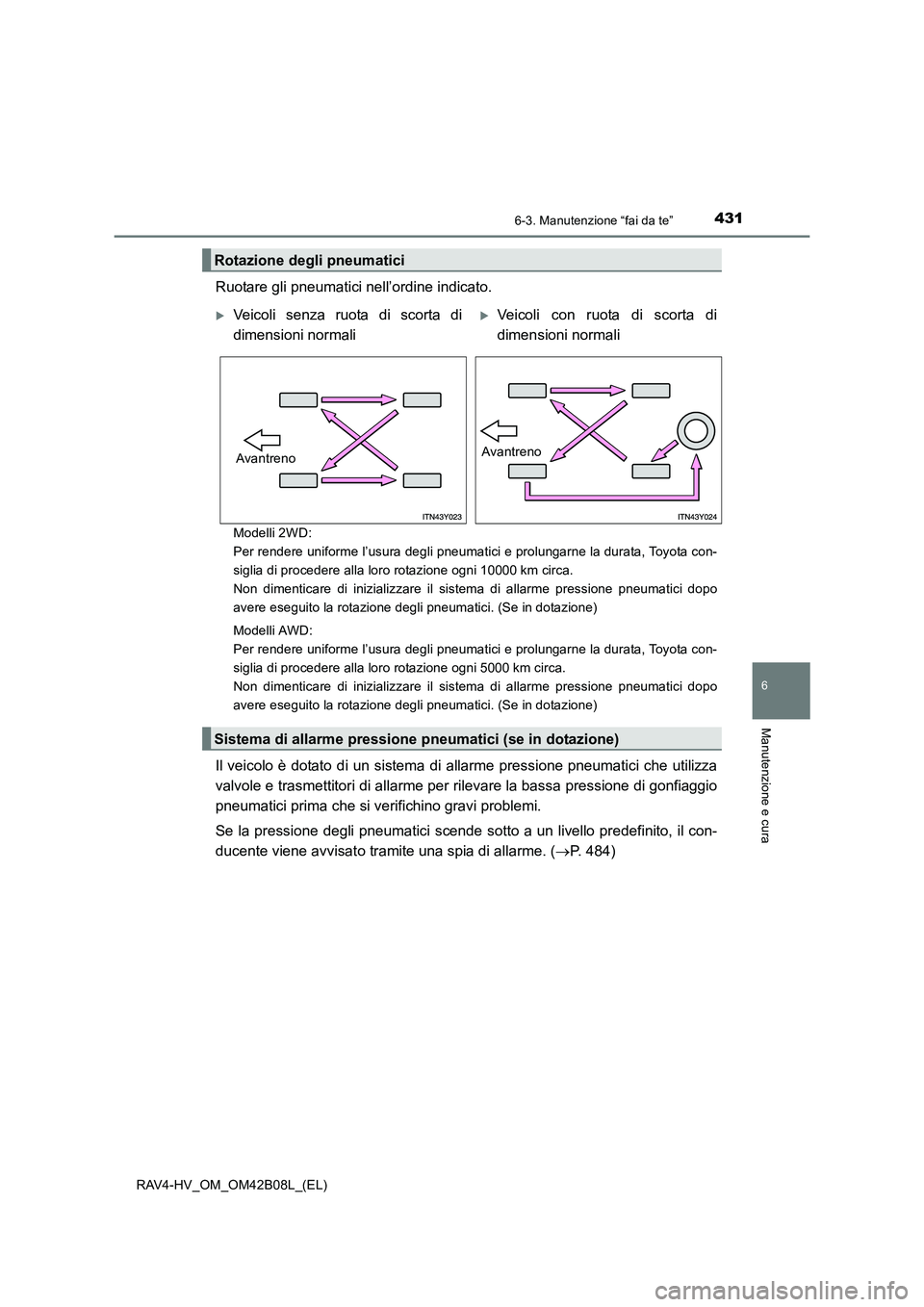

Ruotare gli pneumatici nell’ordine indicato.
Modelli 2WD:
Per rendere uniforme l’usura degli pneumatici e prolungarne la durata, Toyota con-
siglia di procedere alla loro rotazione ogni 10000 km circa.
Non dimenticare di inizializzare il sistema di allarme pressione pneumatici dopo
avere eseguito la rotazione degli pneumatici. (Se in dotazione)
Modelli AWD:
Per rendere uniforme l’usura degli pneumatici e prolungarne la durata, Toyota con-
siglia di procedere alla loro rotazione ogni 5000 km circa.
Non dimenticare di inizializzare il sistema di allarme pressione pneumatici dopo
avere eseguito la rotazione degli pneumatici. (Se in dotazione)
Il veicolo è dotato di un sistema di allarme pressione pneumatici che utilizza
valvole e trasmettitori di allarme per rilevare la bassa pressione di gonfiaggio
pneumatici prima che si verifichino gravi problemi.
Se la pressione degli pneumatici scende sotto a un livello predefinito, il con-
ducente viene avvisato tramite una spia di allarme. (→P. 484)
Rotazione degli pneumatici
XVeicoli senza ruota di scorta di
dimensioni normaliXVeicoli con ruota di scorta di
dimensioni normali
Sistema di allarme pressione pneumatici (se in dotazione)
AvantrenoAvantreno

4326-3. Manutenzione “fai da te”
RAV4-HV_OM_OM42B08L_(EL)

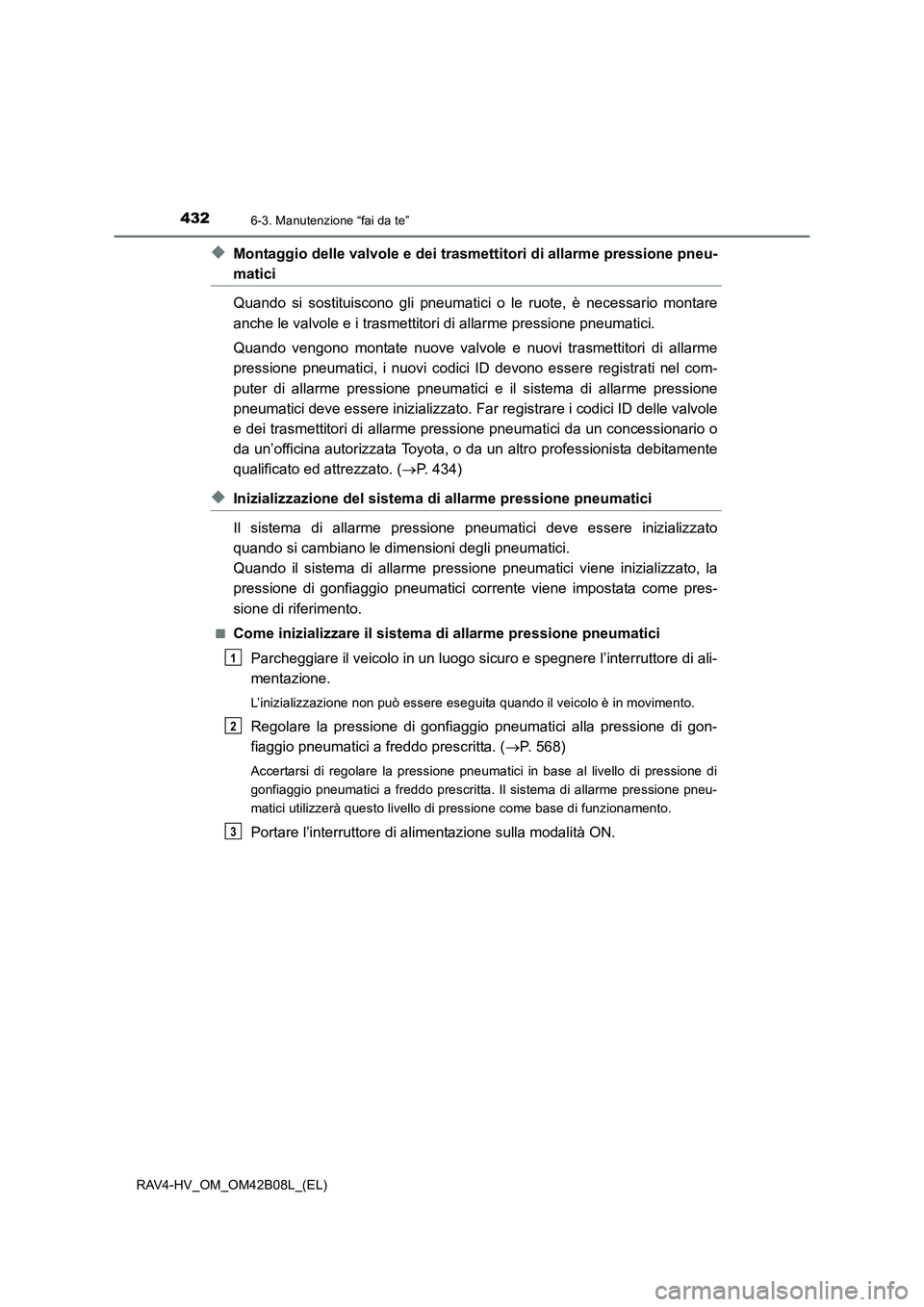

◆Montaggio delle valvole e dei trasmettitori di allarme pressione pneu-
matici
Quando si sostituiscono gli pneumatici o le ruote, è necessario montare
anche le valvole e i trasmettitori di allarme pressione pneumatici.
Quando vengono montate nuove valvole e nuovi trasmettitori di allarme
pressione pneumatici, i nuovi codici ID devono essere registrati nel com-
puter di allarme pressione pneumatici e il sistema di allarme pressione
pneumatici deve essere inizializzato. Far registrare i codici ID delle valvole
e dei trasmettitori di allarme pressione pneumatici da un concessionario o
da un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato. (→P. 434)
◆Inizializzazione del sistema di allarme pressione pneumatici
Il sistema di allarme pressione pneumatici deve essere inizializzato
quando si cambiano le dimensioni degli pneumatici.
Quando il sistema di allarme pressione pneumatici viene inizializzato, la
pressione di gonfiaggio pneumatici corrente viene impostata come pres-
sione di riferimento.
■Come inizializzare il sistema di allarme pressione pneumatici
Parcheggiare il veicolo in un luogo sicuro e spegnere l’interruttore di ali-
mentazione.
L’inizializzazione non può essere eseguita quando il veicolo è in movimento.
Regolare la pressione di gonfiaggio pneumatici alla pressione di gon-
fiaggio pneumatici a freddo prescritta. ( →P. 568)
Accertarsi di regolare la pressione pneumatici in base al livello di pressione di
gonfiaggio pneumatici a freddo prescritta. Il sistema di allarme pressione pneu-
matici utilizzerà questo livello di pressione come base di funzionamento.
Portare l’interruttore di alimentazione sulla modalità ON.
1
2
3
