2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

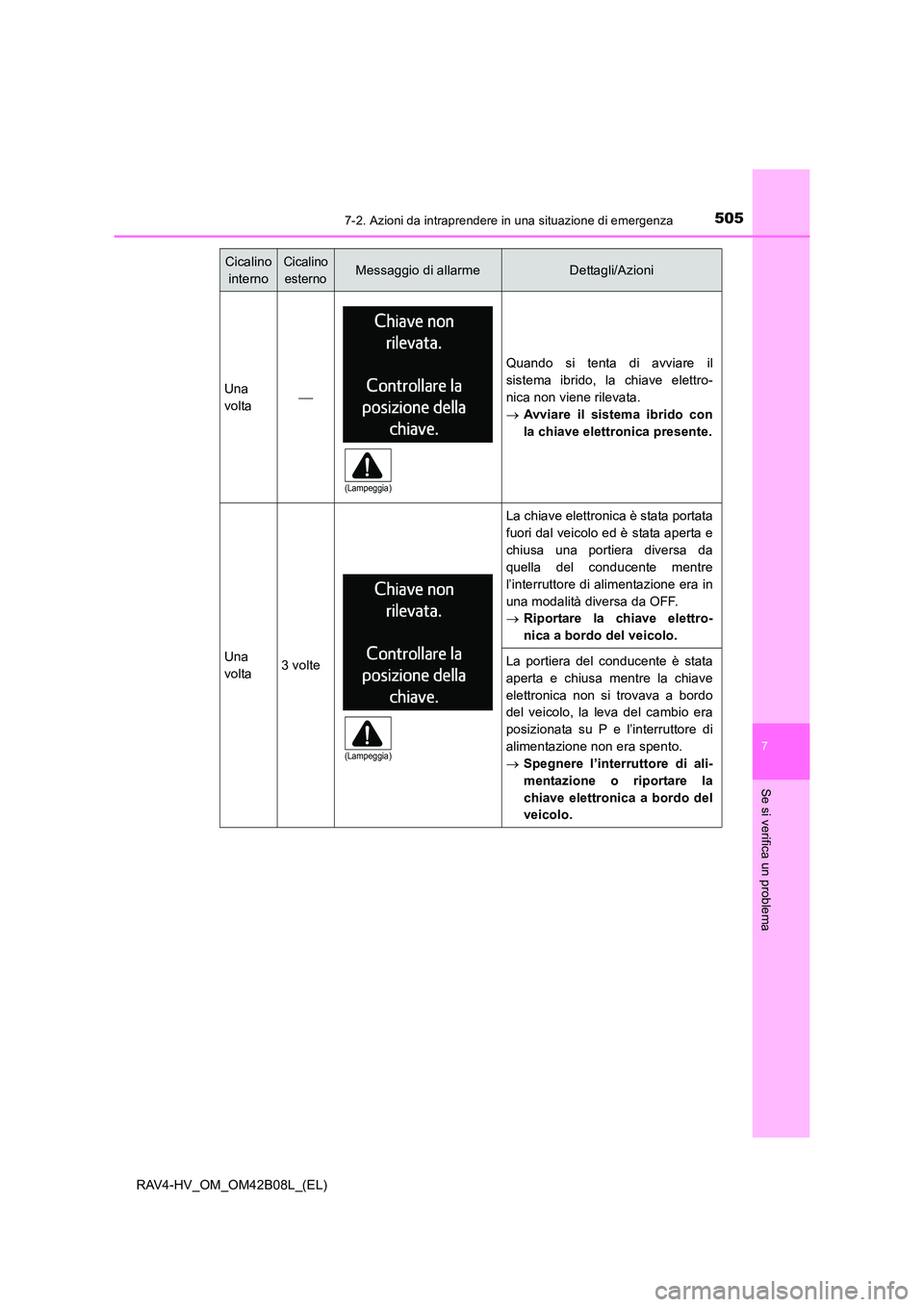

5057-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Cicalino internoCicalino esternoMessaggio di allarmeDettagli/Azioni
Una
volta
Quando si tenta di avviare il
sistema ibrido, la chiave elettro-
nica non viene rilevata.
→ Avviare il sistema ibrido con
la chiave elettronica presente.
Una
volta3 volte
La chiave elettronica è stata portata
fuori dal veicolo ed è stata aperta e
chiusa una portiera diversa da
quella del conducente mentre
l’interruttore di alimentazione era in
una modalità diversa da OFF.
→Riportare la chiave elettro-
nica a bordo del veicolo.
La portiera del conducente è stata
aperta e chiusa mentre la chiave
elettronica non si trovava a bordo
del veicolo, la leva del cambio era
posizionata su P e l’interruttore di
alimentazione non era spento.
→Spegnere l’interruttore di ali-
mentazione o riportare la
chiave elettronica a bordo del
veicolo.
(Lampeggia)
(Lampeggia)

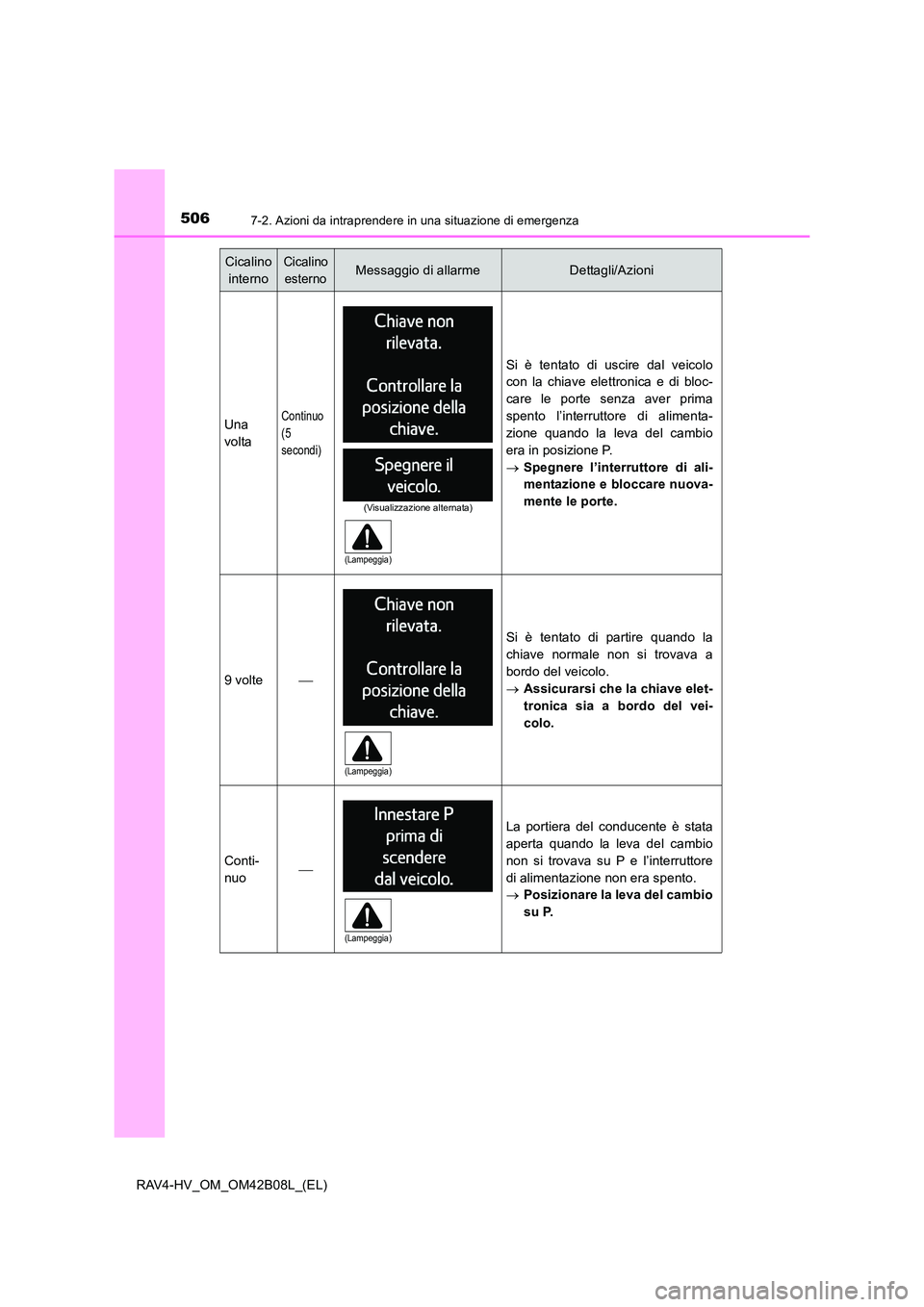

5067-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Una
voltaContinuo
(5
secondi)
Si è tentato di uscire dal veicolo
con la chiave elettronica e di bloc-
care le porte senza aver prima
spento l’interruttore di alimenta-
zione quando la leva del cambio
era in posizione P.
→Spegnere l’interruttore di ali-
mentazione e bloccare nuova-
mente le porte.
9 volte
Si è tentato di partire quando la
chiave normale non si trovava a
bordo del veicolo.
→Assicurarsi che la chiave elet-
tronica sia a bordo del vei-
colo.
Conti-
nuo
La portiera del conducente è stata
aperta quando la leva del cambio
non si trovava su P e l’interruttore
di alimentazione non era spento.
→Posizionare la leva del cambio
su P.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Visualizzazione alternata)
(Lampeggia)
(Lampeggia)
(Lampeggia)

5077-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Conti-
nuoContinuo
La portiera del conducente è stata
aperta e chiusa mentre la chiave
elettronica non si trovava a bordo
del veicolo, la leva del cambio non
era posizionata su P e l’interruttore
di alimentazione non era spento.
→Posizionare la leva del cambio
su P.
→ Riportare la chiave elettro-
nica a bordo del veicolo.
Una
voltaContinuo
(5
secondi)
Si è tentato di bloccare le porte
usando il sistema di accesso e
avviamento intelligente con l’avvia-
mento a pulsante mentre la chiave
elettronica era ancora a bordo del
veicolo.
→Recuperare la chiave elettro-
nica dal veicolo e bloccare
nuovamente le porte.
Una
voltaContinuo
(5
secondi)
Si è tentato di bloccare una delle
portiere anteriori aprendola e por-
tando il pulsante di bloccaggio
interno nella posizione di bloccag-
gio, quindi chiudendo tale portiera
con la chiave elettronica ancora a
bordo del veicolo.
Solo per alcuni modelli: si è tentato
di bloccare le porte senza usare il
sistema di accesso e avviamento
intelligente mentre la chiave elettro-
nica era ancora a bordo del veicolo.
→Recuperare la chiave elettro-
nica dal veicolo e bloccare
nuovamente le porte.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Visualizzazione alternata)
(Lampeggia)
(Lampeggia)
(Lampeggia)

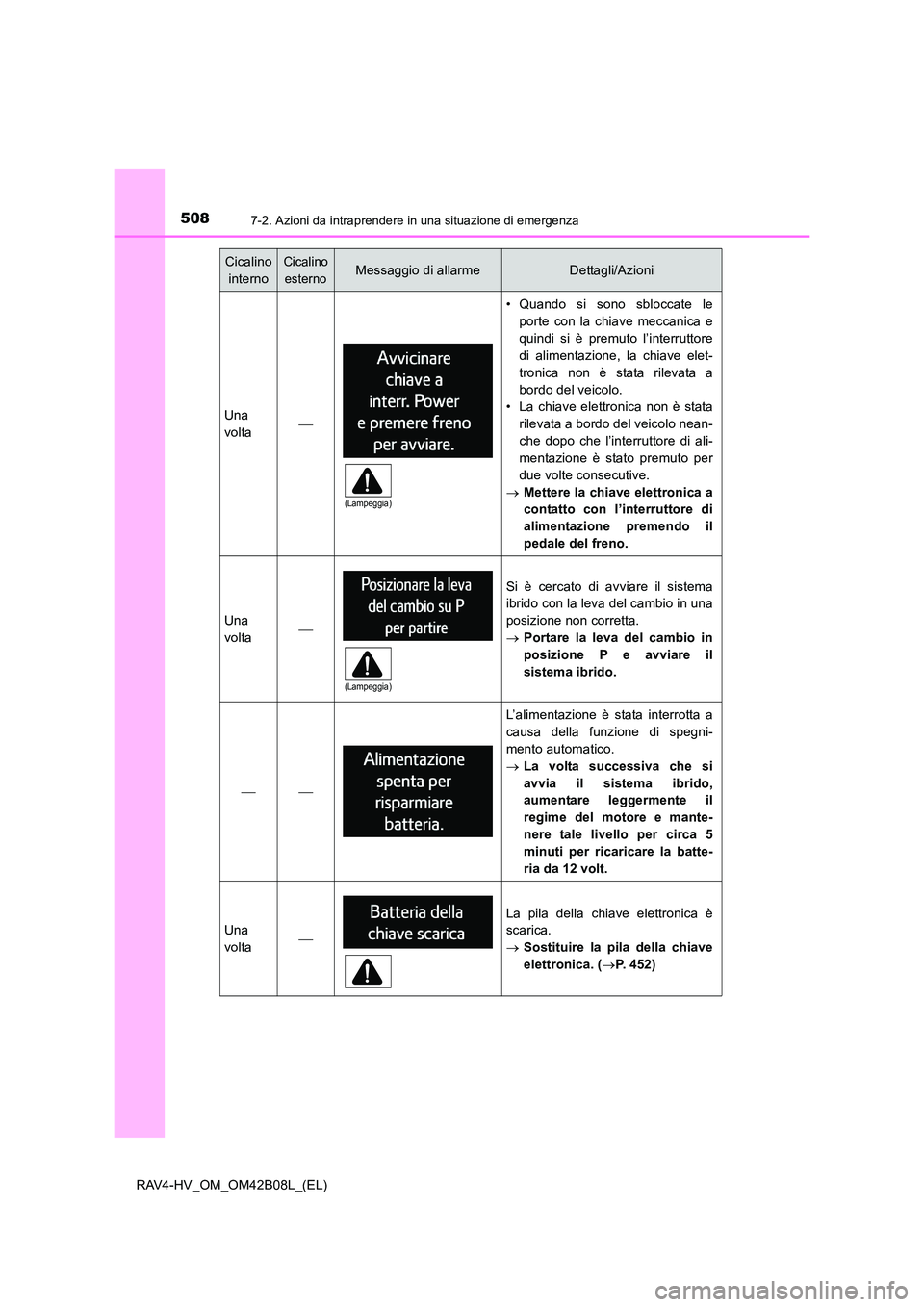

5087-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Una
volta
• Quando si sono sbloccate leporte con la chiave meccanica e
quindi si è premuto l’interruttore
di alimentazione, la chiave elet-
tronica non è stata rilevata a
bordo del veicolo.
• La chiave elettronica non è stata
rilevata a bordo del veicolo nean-
che dopo che l’interruttore di ali-
mentazione è stato premuto per
due volte consecutive.
→ Mettere la chiave elettronica a
contatto con l’interruttore di
alimentazione premendo il
pedale del freno.
Una
volta
Si è cercato di avviare il sistema
ibrido con la leva del cambio in una
posizione non corretta.
→Portare la leva del cambio in
posizione P e avviare il
sistema ibrido.

L’alimentazione è stata interrotta a
causa della funzione di spegni-
mento automatico.
→La volta successiva che si
avvia il sistema ibrido,
aumentare leggermente il
regime del motore e mante-
nere tale livello per circa 5
minuti per ricaricare la batte-
ria da 12 volt.
Una
volta
La pila della chiave elettronica è
scarica.
→Sostituire la pila della chiave
elettronica. ( →P. 452)
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)

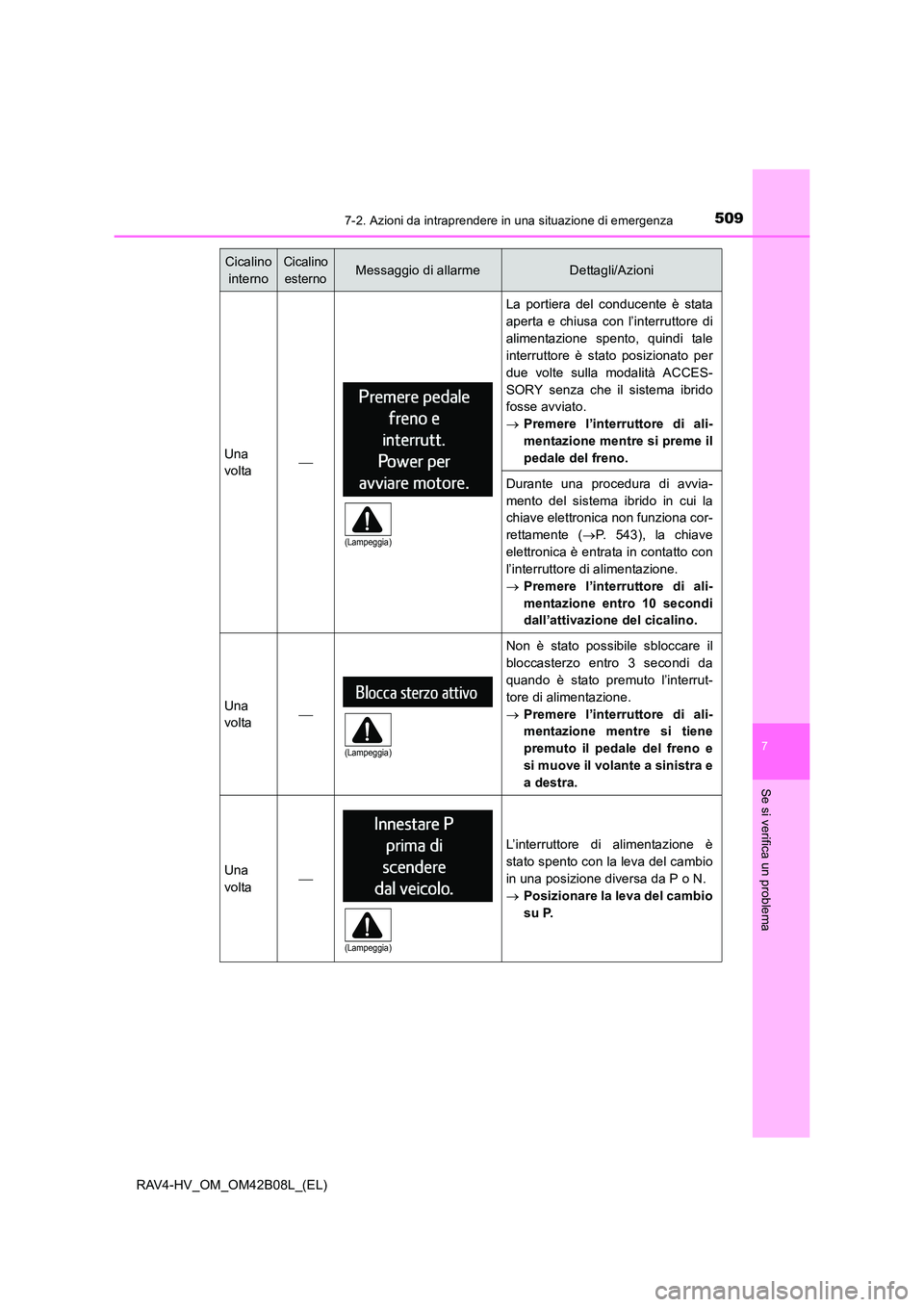

5097-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Una
volta
La portiera del conducente è stata
aperta e chiusa con l’interruttore di
alimentazione spento, quindi tale
interruttore è stato posizionato per
due volte sulla modalità ACCES-
SORY senza che il sistema ibrido
fosse avviato.
→Premere l’interruttore di ali-
mentazione mentre si preme il
pedale del freno.
Durante una procedura di avvia-
mento del sistema ibrido in cui la
chiave elettronica non funziona cor-
rettamente ( →P. 543), la chiave
elettronica è entrata in contatto con
l’interruttore di alimentazione.
→ Premere l’interruttore di ali-
mentazione entro 10 secondi
dall’attivazione del cicalino.
Una
volta
Non è stato possibile sbloccare il
bloccasterzo entro 3 secondi da
quando è stato premuto l’interrut-
tore di alimentazione.
→Premere l’interruttore di ali-
mentazione mentre si tiene
premuto il pedale del freno e
si muove il volante a sinistra e
a destra.
Una
volta
L’interruttore di alimentazione è
stato spento con la leva del cambio
in una posizione diversa da P o N.
→Posizionare la leva del cambio
su P.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Lampeggia)
(Lampeggia)
(Lampeggia)

5107-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
■Cicalino di allarme
In alcuni casi, il cicalino non può essere sentito a causa del luogo rumoroso o di un
suono audio.
Una
volta
Dopo che l’interruttore di alimenta-
zione è stato spento con la leva del
cambio in una posizione diversa da
P, la leva del cambio è stata posi-
zionata su P.
→ Spegnere l’interruttore di ali-
mentazione.
Cicalino
internoCicalino esternoMessaggio di allarmeDettagli/Azioni
(Lampeggia)

5117-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Se si fora uno pneumatico (veicoli con ruota di
scor ta)
●Fermare il veicolo in un luogo sicuro, su una superficie compatta e piana.
● Inserire il freno di stazionamento.
● Posizionare la leva del cambio su P.
● Arrestare il sistema ibrido.
● Accendere le luci di emergenza. ( →P. 472)
● Per i veicoli con portellone posteriore motorizzato: disattivare il sistema del
portellone posteriore motorizzato. ( →P. 148)
Il veicolo è dotato di una ruota di scorta. È possibile sostituire lo pneu-
matico forato con la ruota di scorta.
Per maggiori informazioni sugli pneumatici: →P. 430
AVVISO
■ Se si fora uno pneumatico
Interrompere la guida se uno pneumatico è forato.
Percorrere una distanza anche breve con uno pneumatico forato può danneggiare
irreparabilmente lo pneumatico e la ruota, potenzialmente causando un incidente.
Prima di sollevare il veicolo con il cric

5127-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)

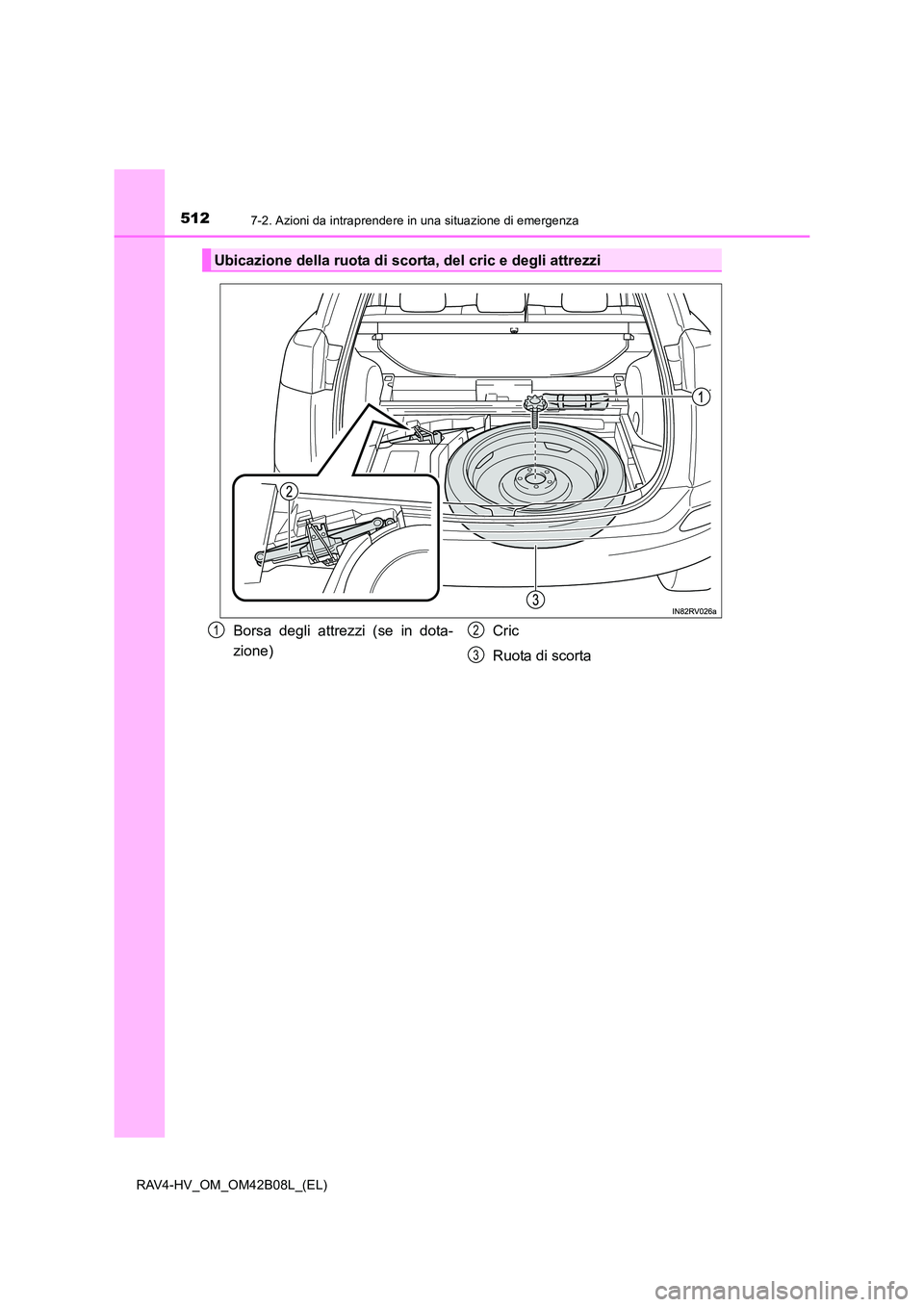

Ubicazione della ruota di scorta, del cric e degli attrezzi
Borsa degli attrezzi (se in dota-
zione)Cric
Ruota di scorta12
3
