2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

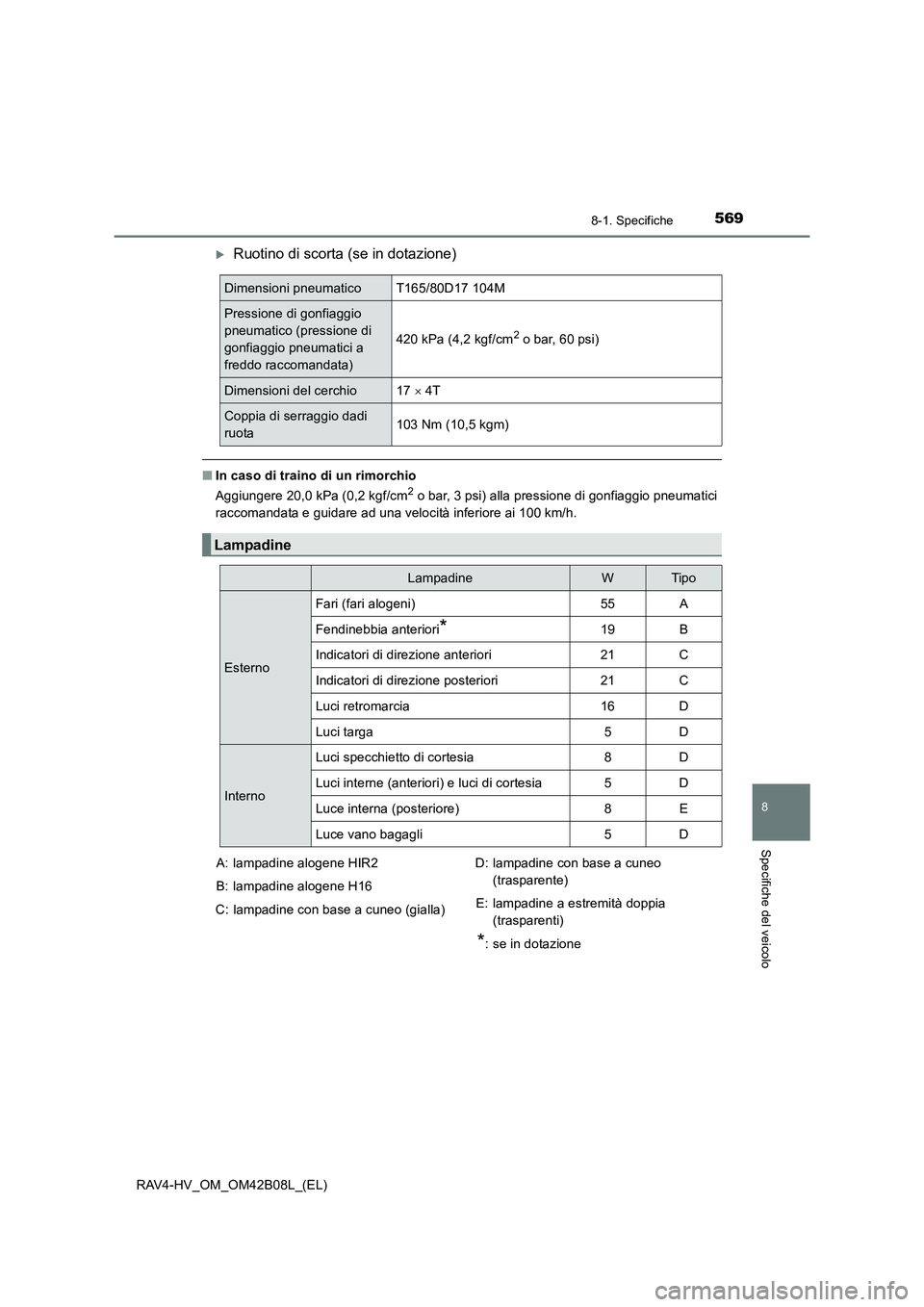

5698-1. Specifiche
RAV4-HV_OM_OM42B08L_(EL)
8
Specifiche del veicolo
XRuotino di scorta (se in dotazione)
■In caso di traino di un rimorchio
Aggiungere 20,0 kPa (0,2 kgf/cm2 o bar, 3 psi) alla pressione di gonfiaggio pneumatici
raccomandata e guidare ad una velocità inferiore ai 100 km/h.
Dimensioni pneumaticoT165/80D17 104M
Pressione di gonfiaggio
pneumatico (pressione di
gonfiaggio pneumatici a
freddo raccomandata)
420 kPa (4,2 kgf/cm2 o bar, 60 psi)
Dimensioni del cerchio17 × 4T
Coppia di serraggio dadi
ruota103 Nm (10,5 kgm)
Lampadine
LampadineWTipo
Esterno
Fari (fari alogeni)55A
Fendinebbia anteriori*19B
Indicatori di direzione anteriori21C
Indicatori di direzione posteriori21C
Luci retromarcia16D
Luci targa5D
Interno
Luci specchietto di cortesia8D
Luci interne (anteriori) e luci di cortesia5D
Luce interna (posteriore)8E
Luce vano bagagli5D
A: lampadine alogene HIR2
B: lampadine alogene H16
C: lampadine con base a cuneo (gialla) D: lampadine con base a cuneo
(trasparente)
E: lampadine a estremità doppia (trasparenti)
*: se in dotazione

5708-1. Specifiche
RAV4-HV_OM_OM42B08L_(EL)
Infor mazioni sul carburante
■Uso di benzina con etanolo in un motore a benzina
Toyota consente l’uso di benzina con etanolo, se la quantità di etanolo non supera il
10%. Assicurarsi che la benzina con etanolo da usare abbia un numero di ottani
(RON) uguale a quanto specificato sopra.
■ Se il motore batte in testa
●Rivolgersi a un concessionario o a un’officina autorizzata Toyota, o a altro professio-
nista debitamente qualificato ed attrezzato.
● Tuttavia, occasionalmente si potrà udire brevemente un leggero battito in testa
durante l’accelerazione o la marcia in salita. Questa condizione è normale e non
deve destare preoccupazione.
Area dei Paesi dell’UE:
sul veicolo si deve usare esclusivamente benzina senza piombo con-
forme alla norma europea EN228.
Per prestazioni ottimali del motore, utilizzare una benzina senza
piombo con un numero di ottani (RON) pari o superiore a 91.
Eccettuata l’area dei Paesi dell’UE:
sul veicolo si deve utilizzare solo benzina senza piombo.
Per prestazioni ottimali del motore, utilizzare una benzina senza
piombo con un numero di ottani (RON) pari o superiore a 91.
NOTA
■Nota sulla qualità del carburante
●Non usare carburanti inadatti. Se vengono utilizzati carburanti inadatti, il motore
potrebbe essere danneggiato.
● non utilizzare benzina con piombo.
L’uso di questo tipo di benzina compromette l’efficienza del convertitore catalitico a
tre vie e causa un funzionamento errato del sistema di controllo delle emissioni.
● Non usare benzina miscelata con metanolo quale M15, M85, M100. L’uso di ben-
zina contenente metanolo può causare il danneggiamento o il guasto del motore.
● Per area dei Paesi dell’UE: non utilizzare né carburante a base di bioetanolo in
commercio con nomi quali “E50” o “E85” né carburante contenente etanolo in
grandi quantità. L’uso di tali carburanti danneggia l’impianto di alimentazione car-
burante del veicolo. In caso di dubbi, rivolgersi a un concessionario o a un’officina
autorizzata Toyota, o a un altro professionista debitamente qualificato ed attrez-
zato.

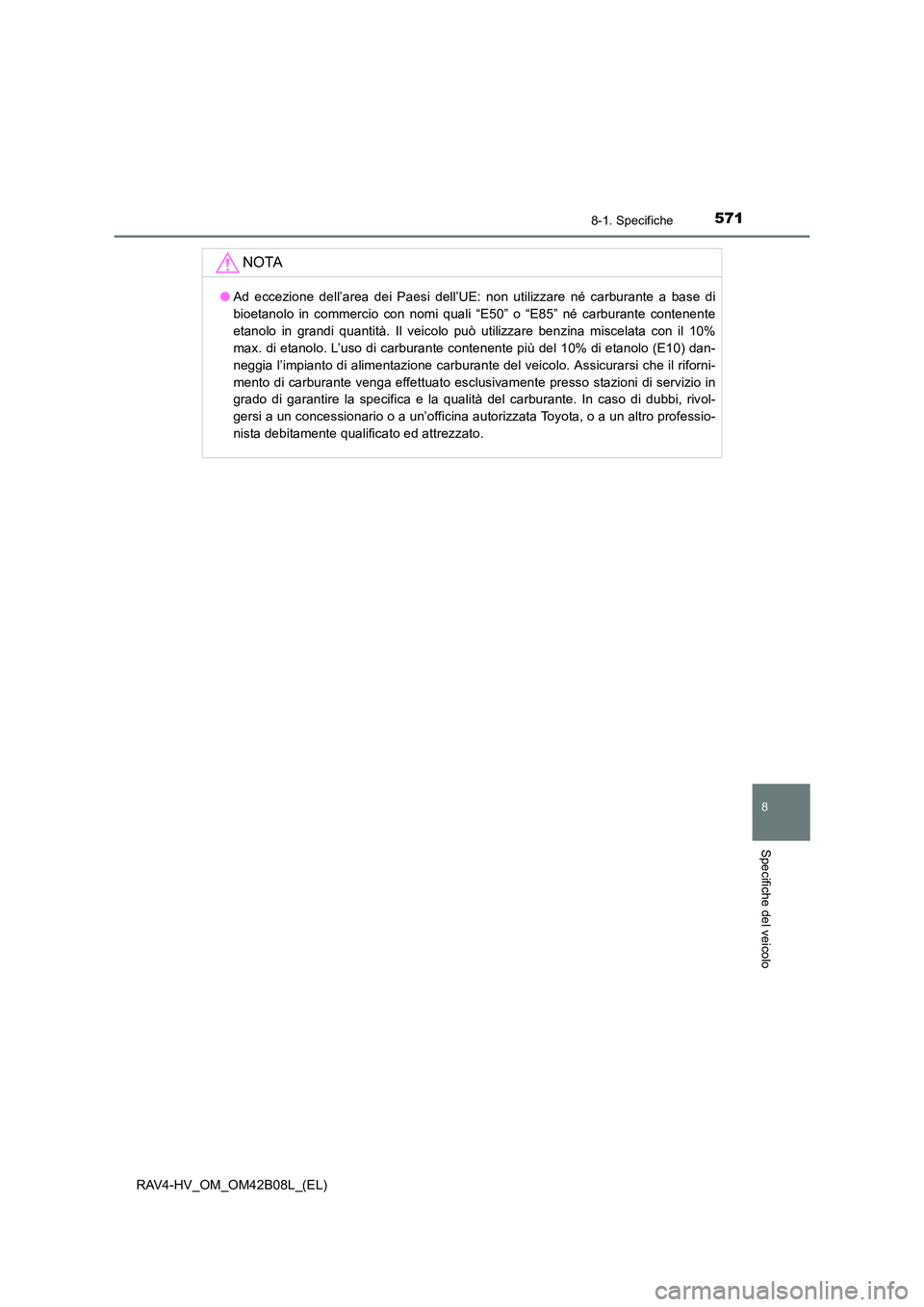

5718-1. Specifiche
RAV4-HV_OM_OM42B08L_(EL)
8
Specifiche del veicolo
NOTA
●Ad eccezione dell’area dei Paesi dell’UE: non utilizzare né carburante a base di
bioetanolo in commercio con nomi quali “E50” o “E85” né carburante contenente
etanolo in grandi quantità. Il veicolo può utilizzare benzina miscelata con il 10%
max. di etanolo. L’uso di carburante contenente più del 10% di etanolo (E10) dan-
neggia l’impianto di alimentazione carburante del veicolo. Assicurarsi che il riforni-
mento di carburante venga effettuato esclusivamente presso stazioni di servizio in
grado di garantire la specifica e la qualità del carburante. In caso di dubbi, rivol-
gersi a un concessionario o a un’officina autorizzata Toyota, o a un altro professio-
nista debitamente qualificato ed attrezzato.

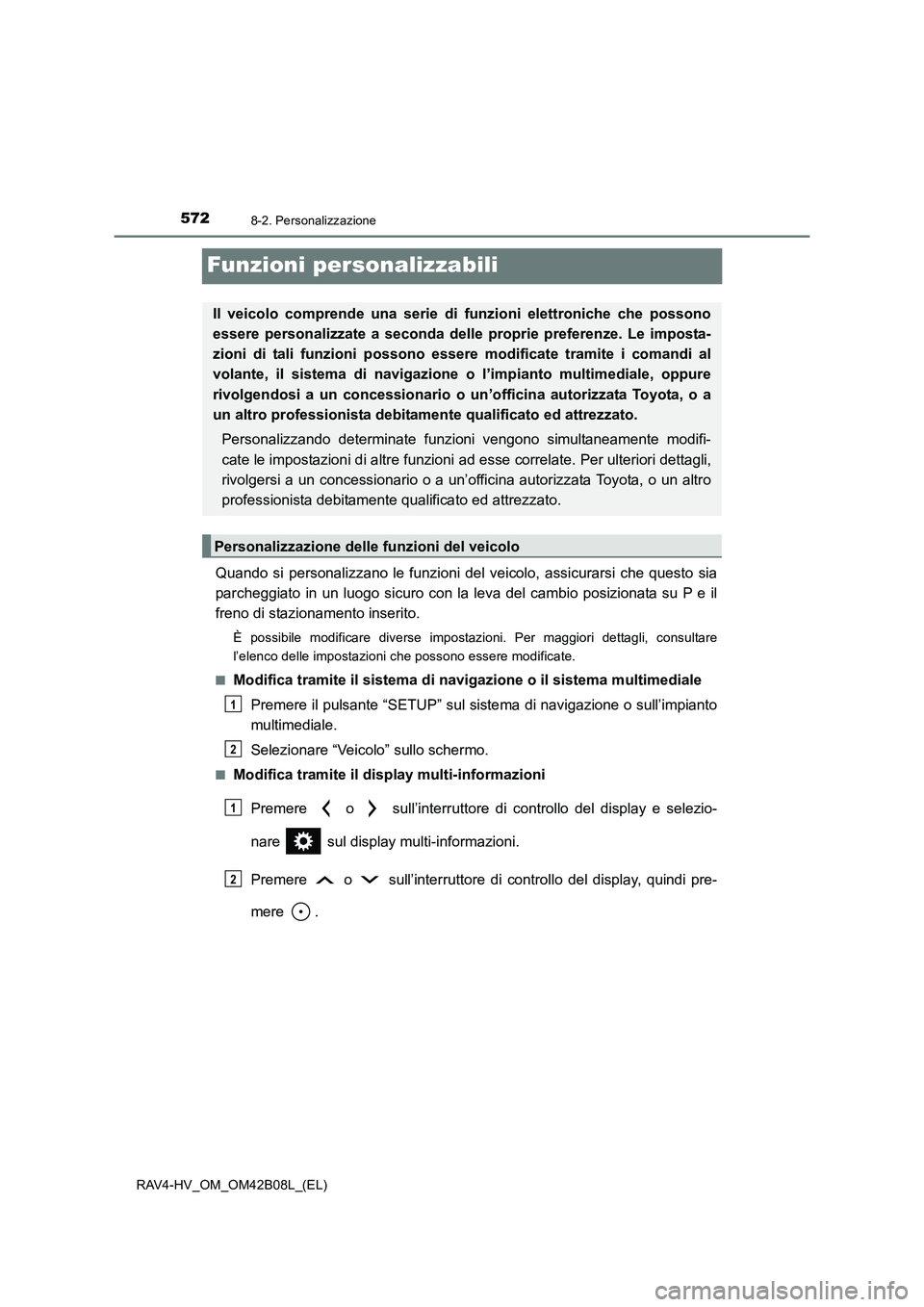

5728-2. Personalizzazione
RAV4-HV_OM_OM42B08L_(EL)
Funzioni personalizzabili
Quando si personalizzano le funzioni del veicolo, assicurarsi che questo sia
parcheggiato in un luogo sicuro con la leva del cambio posizionata su P e il
freno di stazionamento inserito.
È possibile modificare diverse impostazioni. Per maggiori dettagli, consultare
l’elenco delle impostazioni che possono essere modificate.
■
Modifica tramite il sistema di navi gazione o il sistema multimediale
Premere il pulsante “SETUP” sul si stema di navigazione o sull’impianto
multimediale.
Selezionare “Veicolo” sullo schermo.
■Modifica tramite il display multi-informazioni
Premere o sull’interruttore di controllo del display e selezio-
nare sul display multi-informazioni.
Premere o sull’interruttore di controllo del display, quindi pre-
mere .
Il veicolo comprende una serie di funzioni elettroniche che possono
essere personalizzate a seconda delle proprie preferenze. Le imposta-
zioni di tali funzioni possono essere modificate tramite i comandi al
volante, il sistema di navigazione o l’impianto multimediale, oppure
rivolgendosi a un concessionario o un’officina autorizzata Toyota, o a
un altro professionista debitamente qualificato ed attrezzato. Personalizzando determinate funzioni vengono simultaneamente modifi-
cate le impostazioni di altre funzioni ad esse correlate. Per ulteriori dettagli,
rivolgersi a un concessionario o a un’officina autorizzata Toyota, o un altro
professionista debitamente qualificato ed attrezzato.
Personalizzazione delle funzioni del veicolo
1
2
1
2

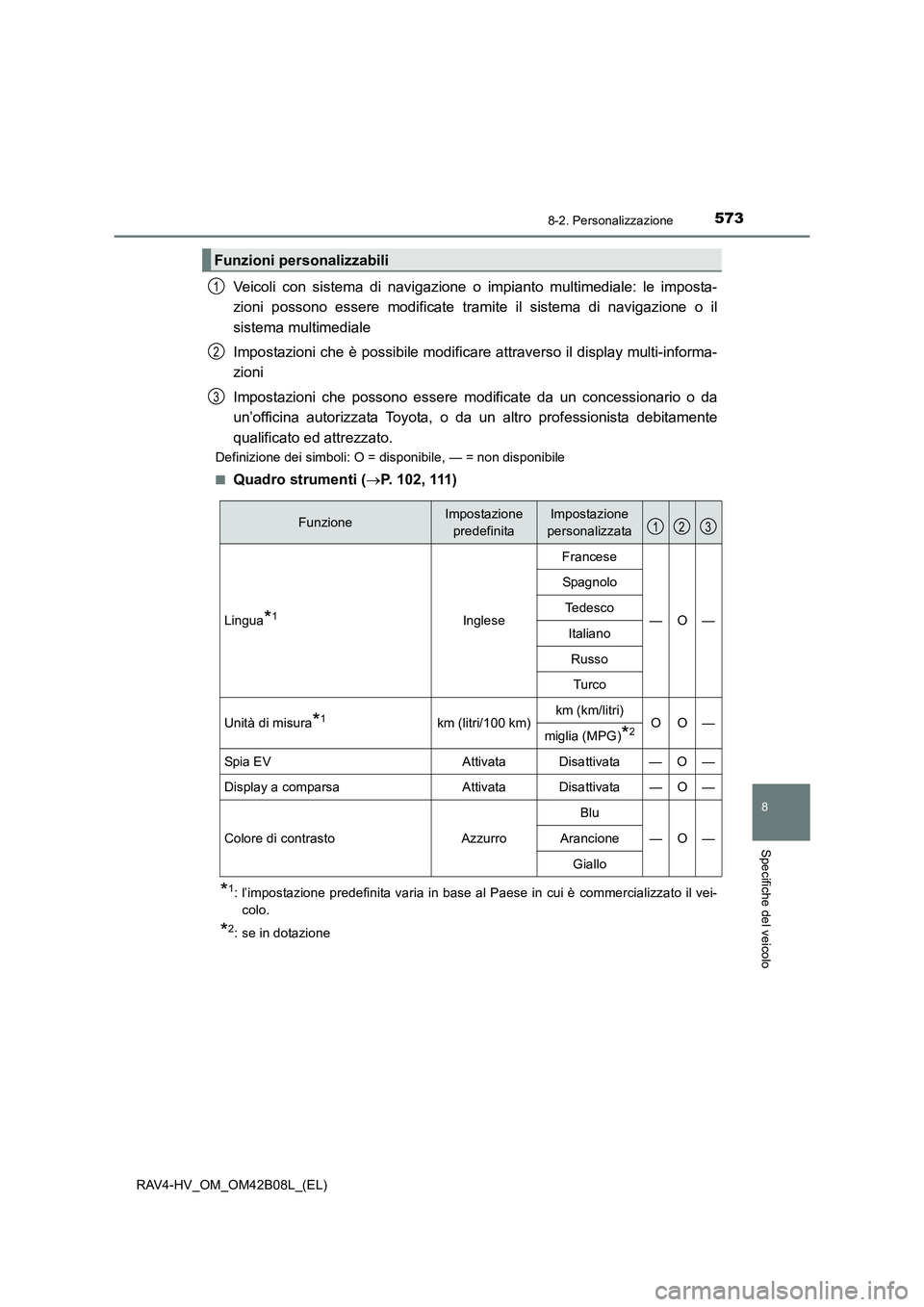

5738-2. Personalizzazione
RAV4-HV_OM_OM42B08L_(EL)
8
Specifiche del veicolo
Veicoli con sistema di navigazione o impianto multimediale: le imposta-
zioni possono essere modificate tramite il sistema di navigazione o il
sistema multimediale
Impostazioni che è possibile modificare attraverso il display multi-informa-
zioni
Impostazioni che possono essere modificate da un concessionario o da
un’officina autorizzata Toyota, o da un altro professionista debitamente
qualificato ed attrezzato.
Definizione dei simboli: O = disponibile, — = non disponibile
■
Quadro strumenti (→P. 102, 111)
*1: l’impostazione predefinita varia in base al Paese in cui è commercializzato il vei-
colo.
*2: se in dotazione
Funzioni personalizzabili
1
2
3
FunzioneImpostazione predefinitaImpostazione
personalizzata
Lingua*1Inglese
Francese
—O—
Spagnolo
Tedesco
Italiano
Russo
Tu rc o
Unità di misura*1km (litri/100 km)km (km/litri)OO—miglia (MPG)*2
Spia EVAttivataDisattivata — O —
Display a comparsaAttivataDisattivata—O—
Colore di contrastoAzzurro
Blu
—O—Arancione
Giallo
123

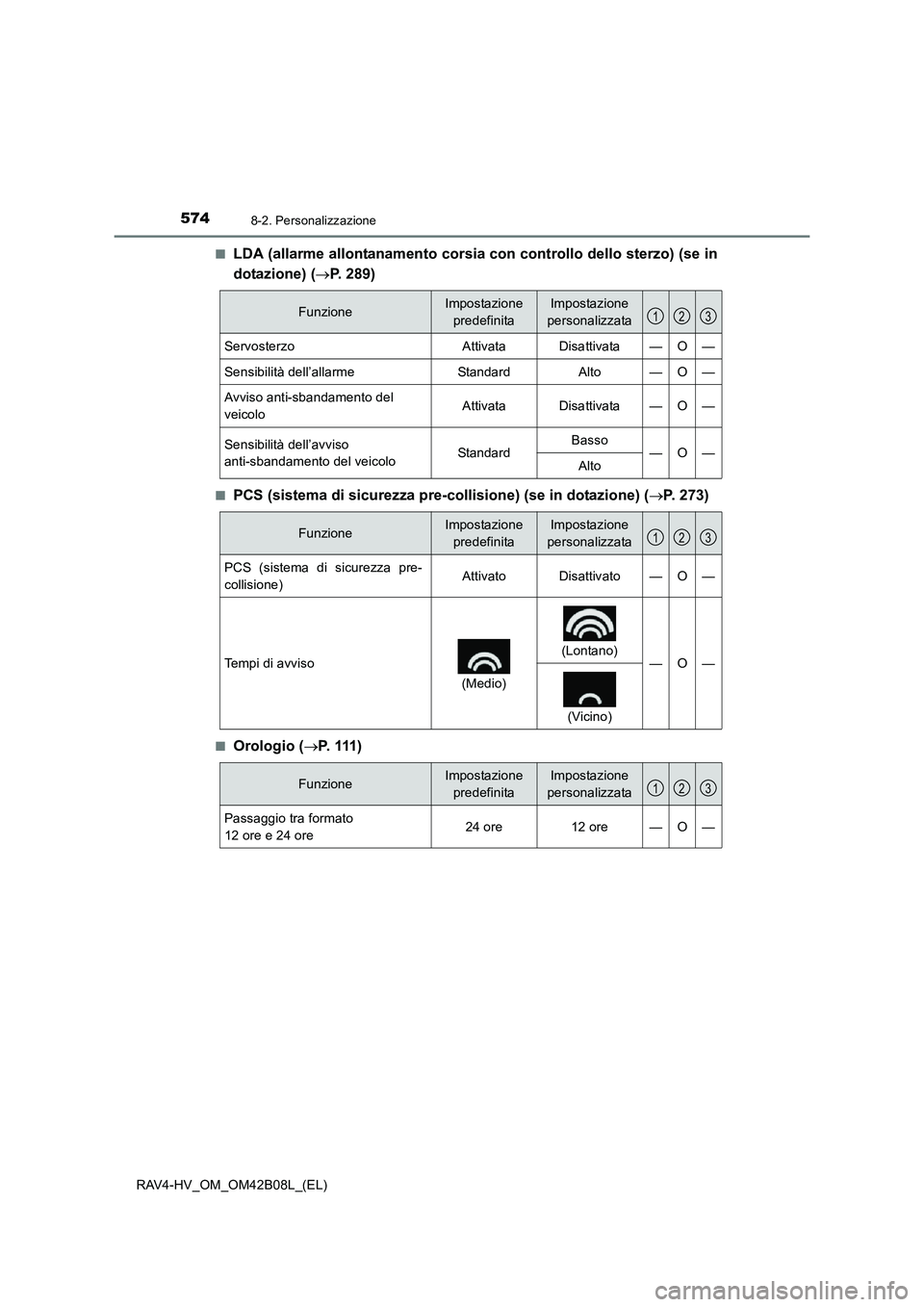

5748-2. Personalizzazione
RAV4-HV_OM_OM42B08L_(EL)■
LDA (allarme allontanamento corsia
con controllo dello sterzo) (se in
dotazione) ( →P. 289)
■PCS (sistema di sicurezza pre-collisione) (se in dotazione) ( →P. 273)
■Orologio ( →P. 1 1 1 )
FunzioneImpostazione
predefinitaImpostazione
personalizzata
ServosterzoAttivataDisattivata—O—
Sensibilità dell’allarmeStandardAlto—O—
Avviso anti-sbandamento del
veicoloAttivataDisattivata—O—
Sensibilità dell’avviso
anti-sbandamento del veicoloStandardBasso—O—Alto
123
FunzioneImpostazione predefinitaImpostazione
personalizzata
PCS (sistema di sicurezza pre-
collisione)AttivatoDisattivato—O—
Tempi di avviso
(Medio)

(Lontano)
—O—

(Vicino)
123
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Passaggio tra formato
12 ore e 24 ore24 ore12 ore—O—
123

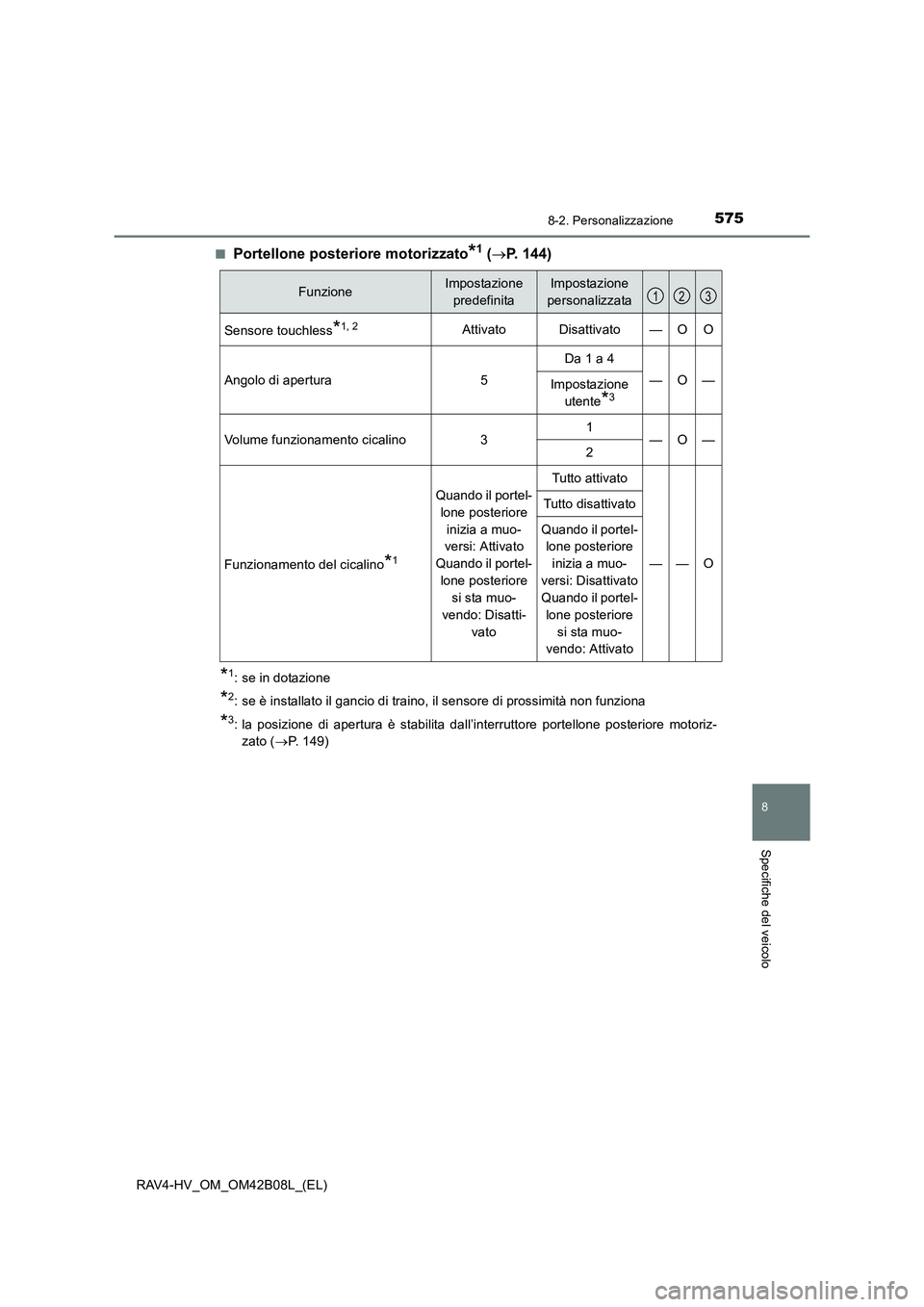

5758-2. Personalizzazione
RAV4-HV_OM_OM42B08L_(EL)
8
Specifiche del veicolo
■Portellone posteriore motorizzato*1 (→ P. 144)
*1: se in dotazione
*2: se è installato il gancio di traino, il sensore di prossimità non funziona
*3: la posizione di apertura è stabilita dall’interruttore portellone posteriore motoriz-
zato ( →P. 149)
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Sensore touchless*1, 2AttivatoDisattivato—OO
Angolo di apertura5
Da 1 a 4
—O—Impostazione utente
*3
Volume funzionamento cicalino31—O—2
Funzionamento del cicalino*1
Quando il portel-
lone posteriore inizia a muo-
versi: Attivato
Quando il portel- lone posteriore si sta muo-
vendo: Disatti- vato
Tutto attivato
——O
Tutto disattivato
Quando il portel-lone posteriore
inizia a muo-
versi: Disattivato
Quando il portel- lone posteriore si sta muo-
vendo: Attivato
123

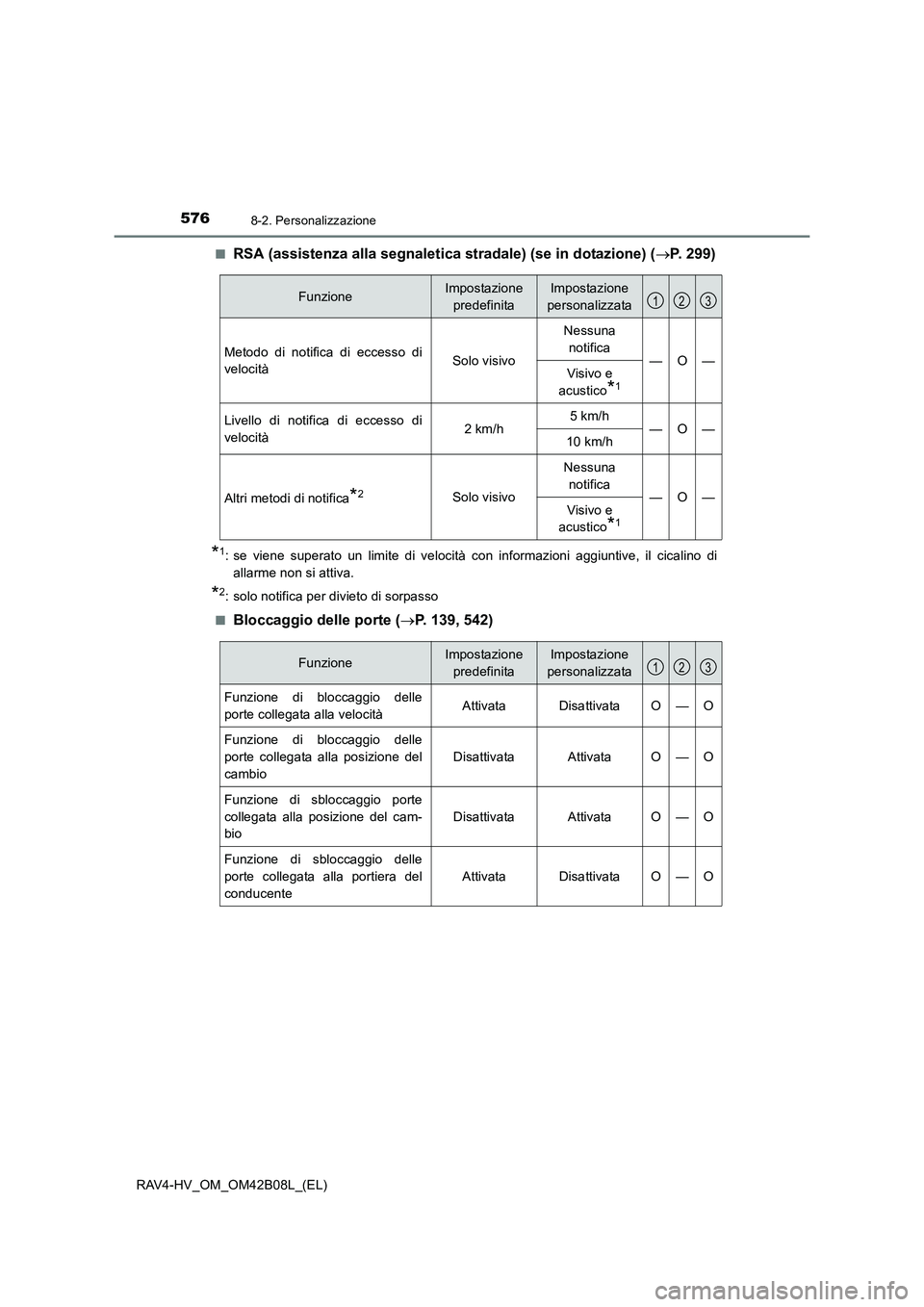

5768-2. Personalizzazione
RAV4-HV_OM_OM42B08L_(EL)■
RSA (assistenza alla segnaletica stradale) (se in dotazione) (
→P. 299)
*1: se viene superato un limite di velocità con informazioni aggiuntive, il cicalino di
allarme non si attiva.
*2: solo notifica per divieto di sorpasso
■
Bloccaggio delle porte ( →P. 139, 542)
FunzioneImpostazione
predefinitaImpostazione
personalizzata
Metodo di notifica di eccesso di
velocitàSolo visivo
Nessuna notifica
—O—Visivo e
acustico
*1
Livello di notifica di eccesso di
velocità2 km/h5 km/h—O—10 km/h
Altri metodi di notifica*2Solo visivo
Nessuna notifica
—O—Visivo e
acustico
*1
123
FunzioneImpostazione predefinitaImpostazione
personalizzata
Funzione di bloccaggio delle
porte collegata alla velocitàAttivataDisattivataO—O
Funzione di bloccaggio delle
porte collegata alla posizione del
cambio
DisattivataAttivataO—O
Funzione di sbloccaggio porte
collegata alla posizione del cam-
bio
DisattivataAttivataO—O
Funzione di sbloccaggio delle
porte collegata alla portiera del
conducente
AttivataDisattivataO—O
123
