2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

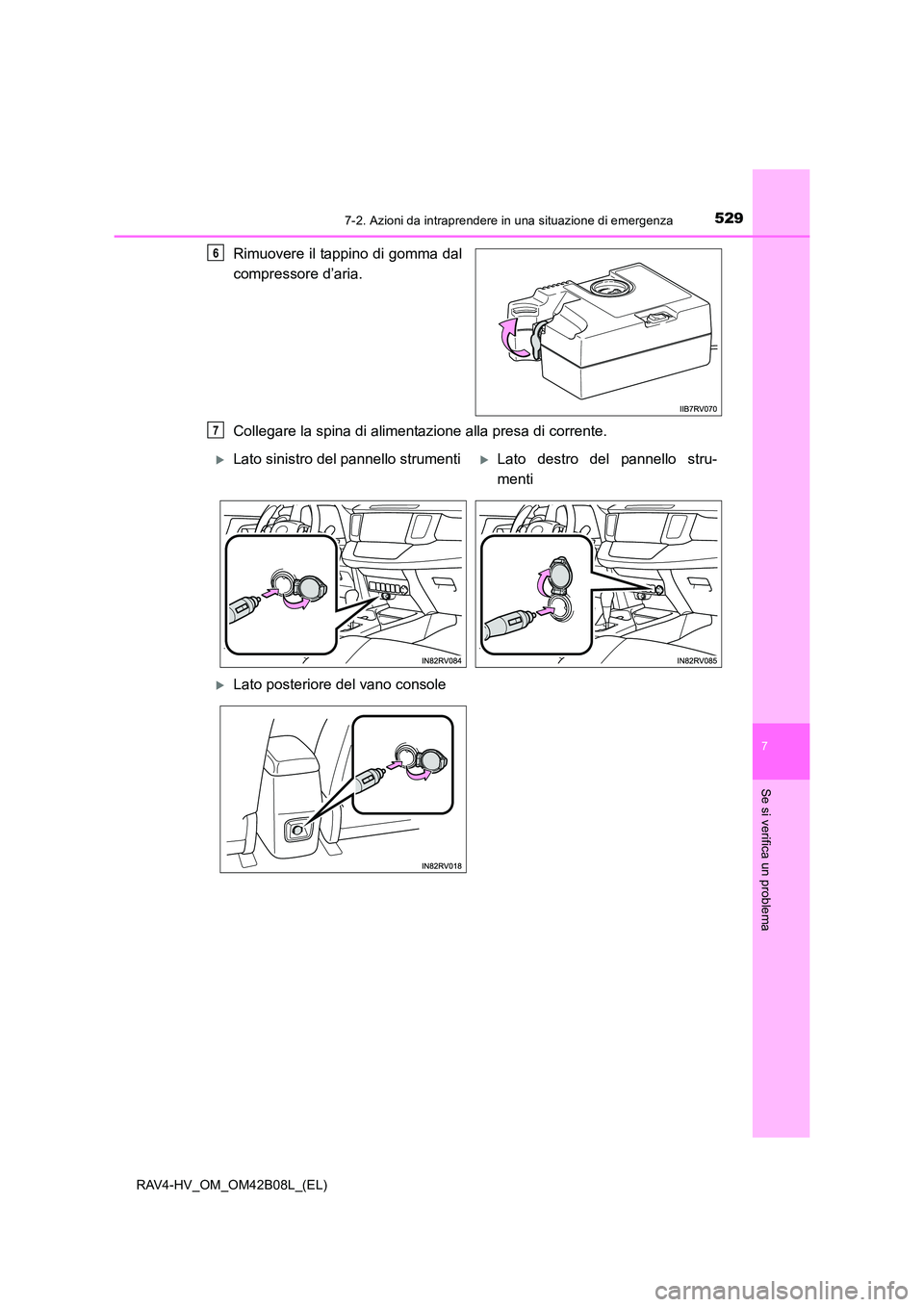

5297-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Rimuovere il tappino di gomma dal
compressore d’aria.
Collegare la spina di alimentazione alla presa di corrente.6
7
XLato sinistro del pannello strumentiXLato destro del pannello stru-
menti
XLato posteriore del vano console

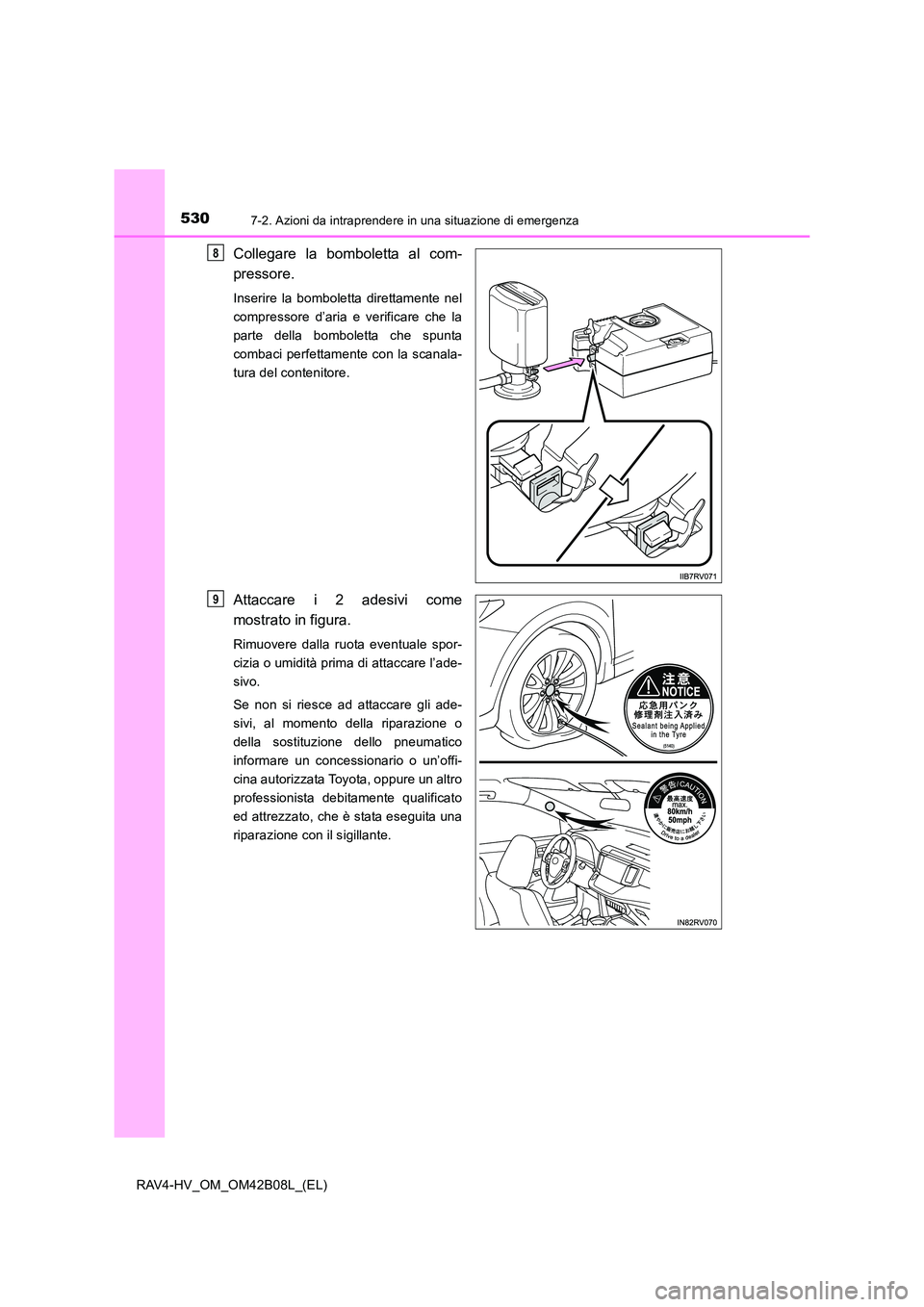

5307-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Collegare la bomboletta al com-
pressore.
Inserire la bomboletta direttamente nel
compressore d’aria e verificare che la
parte della bomboletta che spunta
combaci perfettamente con la scanala-
tura del contenitore.
Attaccare i 2 adesivi come
mostrato in figura.
Rimuovere dalla ruota eventuale spor-
cizia o umidità prima di attaccare l’ade-
sivo.
Se non si riesce ad attaccare gli ade-
sivi, al momento della riparazione o
della sostituzione dello pneumatico
informare un concessionario o un’offi-
cina autorizzata Toyota, oppure un altro
professionista debitamente qualificato
ed attrezzato, che è stata eseguita una
riparazione con il sigillante.
8
9

5317-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Controllare la pressione di gonfiaggio pneumatico prescritta.
La pressione di gonfiaggio pneumatico è specificata sull’etichetta del montante
laterale lato conducente come mostrato in figura. (→P. 568)
Avviare il sistema ibrido. ( →P. 229)
Per iniettare il sigillante e gonfiare
lo pneumatico, accendere l’inter-
ruttore compressore.
10
XVeicoli con guida a sinistraXVeicoli con guida a destra
11
12

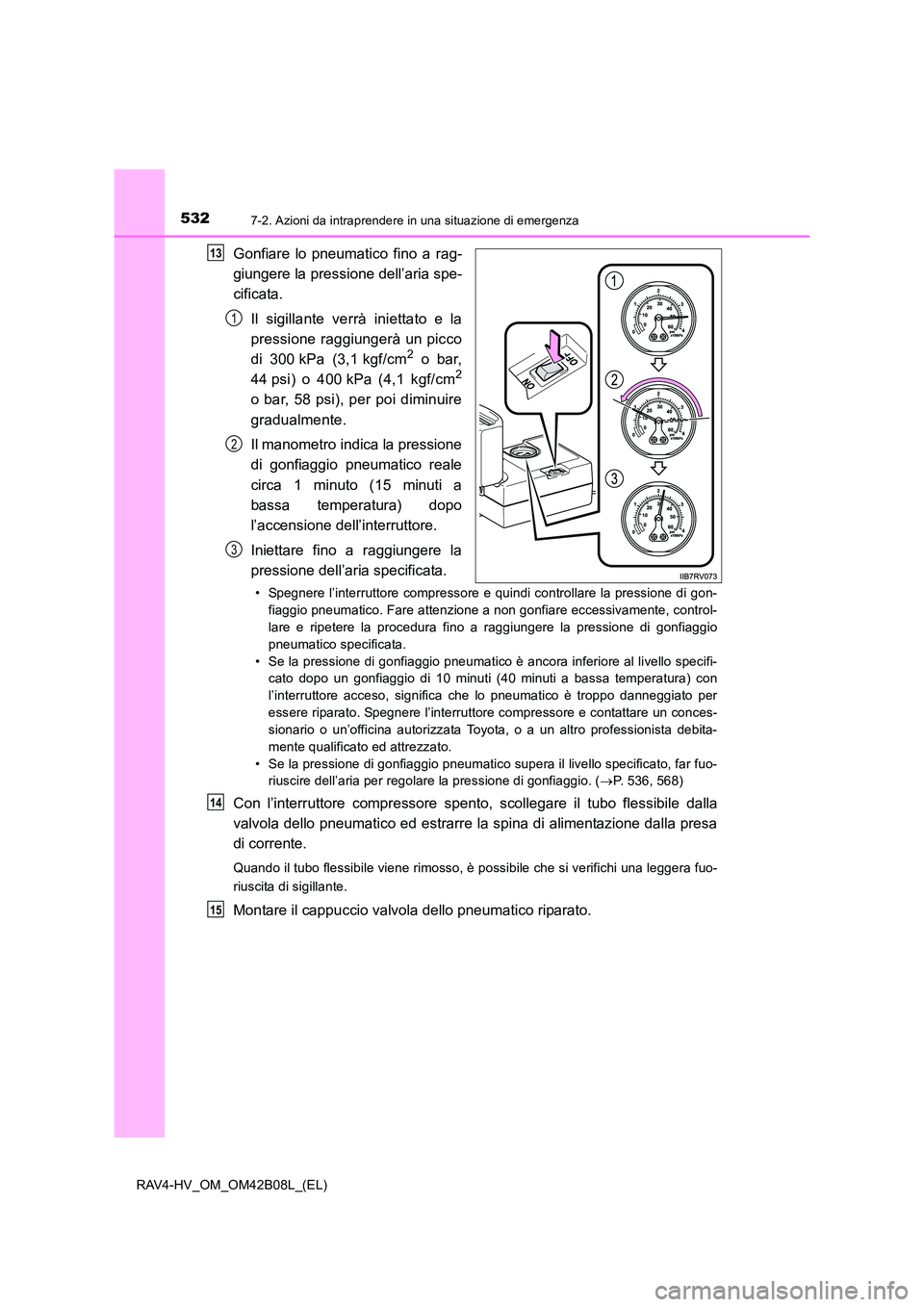

5327-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Gonfiare lo pneumatico fino a rag-
giungere la pressione dell’aria spe-
cificata.Il sigillante verrà iniettato e la
pressione raggiungerà un picco
di 300 kPa (3,1 kgf/cm
2 o bar,
44 psi) o 400 kPa (4,1 kgf/cm2
o bar, 58 psi), per poi diminuire
gradualmente.
Il manometro indica la pressione
di gonfiaggio pneumatico reale
circa 1 minuto (15 minuti a
bassa temperatura) dopo
l’accensione dell’interruttore.
Iniettare fino a raggiungere la
pressione dell’aria specificata.
• Spegnere l’interruttore compressore e quindi controllare la pressione di gon- fiaggio pneumatico. Fare attenzione a non gonfiare eccessivamente, control-
lare e ripetere la procedura fino a raggiungere la pressione di gonfiaggio
pneumatico specificata.
• Se la pressione di gonfiaggio pneumatico è ancora inferiore al livello specifi- cato dopo un gonfiaggio di 10 minuti (40 minuti a bassa temperatura) con
l’interruttore acceso, significa che lo pneumatico è troppo danneggiato per
essere riparato. Spegnere l’interruttore compressore e contattare un conces-
sionario o un’officina autorizzata Toyota, o a un altro professionista debita-
mente qualificato ed attrezzato.
• Se la pressione di gonfiaggio pneumatico supera il livello specificato, far fuo- riuscire dell’aria per regolare la pressione di gonfiaggio. ( →P. 536, 568)
Con l’interruttore compressore spento, scollegare il tubo flessibile dalla
valvola dello pneumatico ed estrarre la spina di alimentazione dalla presa
di corrente.
Quando il tubo flessibile viene rimosso, è possibile che si verifichi una leggera fuo-
riuscita di sigillante.
Montare il cappuccio valvola dello pneumatico riparato.
13
1
2
3
14
15

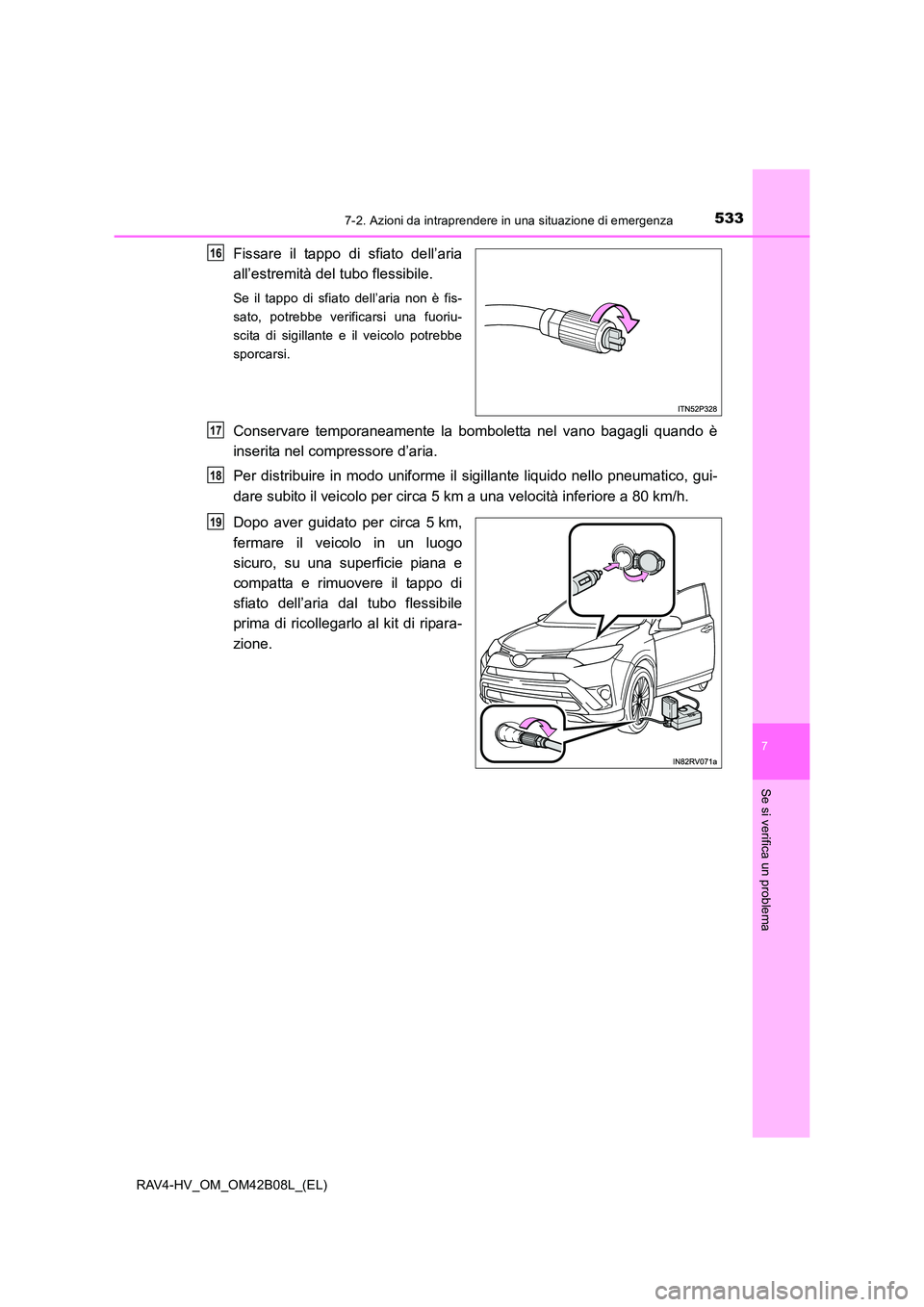

5337-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Fissare il tappo di sfiato dell’aria
all’estremità del tubo flessibile.
Se il tappo di sfiato dell’aria non è fis-
sato, potrebbe verificarsi una fuoriu-
scita di sigillante e il veicolo potrebbe
sporcarsi.
Conservare temporaneamente la bomboletta nel vano bagagli quando è
inserita nel compressore d’aria.
Per distribuire in modo uniforme il sigillante liquido nello pneumatico, gui-
dare subito il veicolo per circa 5 km a una velocità inferiore a 80 km/h.
Dopo aver guidato per circa 5 km,
fermare il veicolo in un luogo
sicuro, su una superficie piana e
compatta e rimuovere il tappo di
sfiato dell’aria dal tubo flessibile
prima di ricollegarlo al kit di ripara-
zione.
16
17
18
19

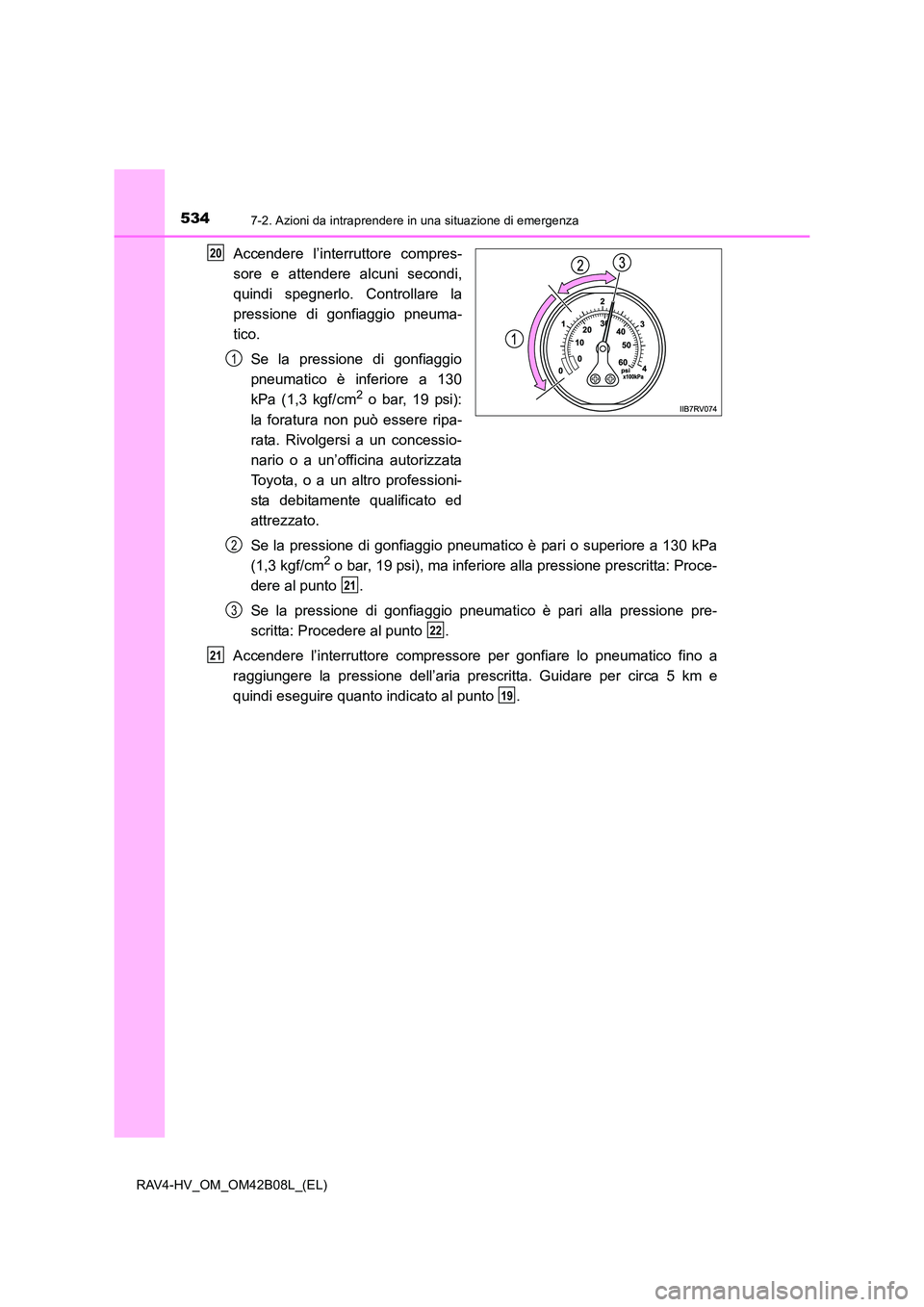

5347-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
Accendere l’interruttore compres-
sore e attendere alcuni secondi,
quindi spegnerlo. Controllare la
pressione di gonfiaggio pneuma-
tico.Se la pressione di gonfiaggio
pneumatico è inferiore a 130
kPa (1,3 kgf/cm
2 o bar, 19 psi):
la foratura non può essere ripa-
rata. Rivolgersi a un concessio-
nario o a un’officina autorizzata
Toyota, o a un altro professioni-
sta debitamente qualificato ed
attrezzato.
Se la pressione di gonfiaggio pneumatico è pari o superiore a 130 kPa
(1,3 kgf/cm
2 o bar, 19 psi), ma inferiore alla pressione prescritta: Proce-
dere al punto .
Se la pressione di gonfiaggio pneumatico è pari alla pressione pre-
scritta: Procedere al punto .
Accendere l’interruttore compressore per gonfiare lo pneumatico fino a
raggiungere la pressione dell’aria prescritta. Guidare per circa 5 km e
quindi eseguire quanto indicato al punto .
20
1
2
21
3
22
21
19

5357-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)
7
Se si verifica un problema
Fissare il tappo di sfiato dell’aria
all’estremità del tubo flessibile.
Se il tappo di sfiato dell’aria non è fis-
sato, potrebbe verificarsi una fuoriu-
scita di sigillante e il veicolo potrebbe
sporcarsi.
Conservare la bomboletta nel vano bagagli quando è collegata al com-
pressore d’aria.
Avendo cura di evitare frenate o accelerazioni improvvise e sterzate bru-
sche, guidare prudentemente sotto gli 80 km/h fino al concessionario o
all’officina Toyota più vicina, o a un altro professionista debitamente qualifi-
cato ed attrezzato.
■Kit di riparazione di emergenza per foratura
●Il sigillante ha una durata limitata. La data di scadenza è riportata sulla bomboletta. È
necessario sostituire il sigillante prima della data di scadenza. Rivolgersi a un con-
cessionario o a un’officina autorizzata Toyota, o a un altro professionista debitamente
qualificato ed attrezzato per la sostituzione.
● Il sigillante presente nel kit di riparazione di emergenza per foratura può essere
usato solo una volta per riparare provvisoriamente un unico pneumatico. Per l’acqui-
sto del sigillante dopo l’uso, rivolgersi a un concessionario o a un’officina autorizzata
Toyota, o a un altro professionista debitamente qualificato ed attrezzato.
● Il sigillante può essere utilizzato se la temperatura esterna è compresa tra -40 °C e
60 °C.
● Il kit di riparazione è progettato esclusivamente per le dimensioni e il tipo di pneuma-
tici originariamente montati sul veicolo. Non utilizzarlo per pneumatici con dimensioni
diverse da quelle originali, o per altri scopi.
● Se il sigillante viene a contatto con gli indumenti, questi potrebbero macchiarsi.
● Se il sigillante aderisce a una ruota o alla superficie della carrozzeria, la macchia
potrebbe rivelarsi indelebile se non viene subito eliminata. Pulire immediatamente il
sigillante con un panno umido.
● Durante l’utilizzo del kit di riparazione si avverte un rumore molto forte. Ciò non
indica un’anomalia.
● Non usare per il controllo o la regolazione della pressione di gonfiaggio pneumatici.
22
23
24

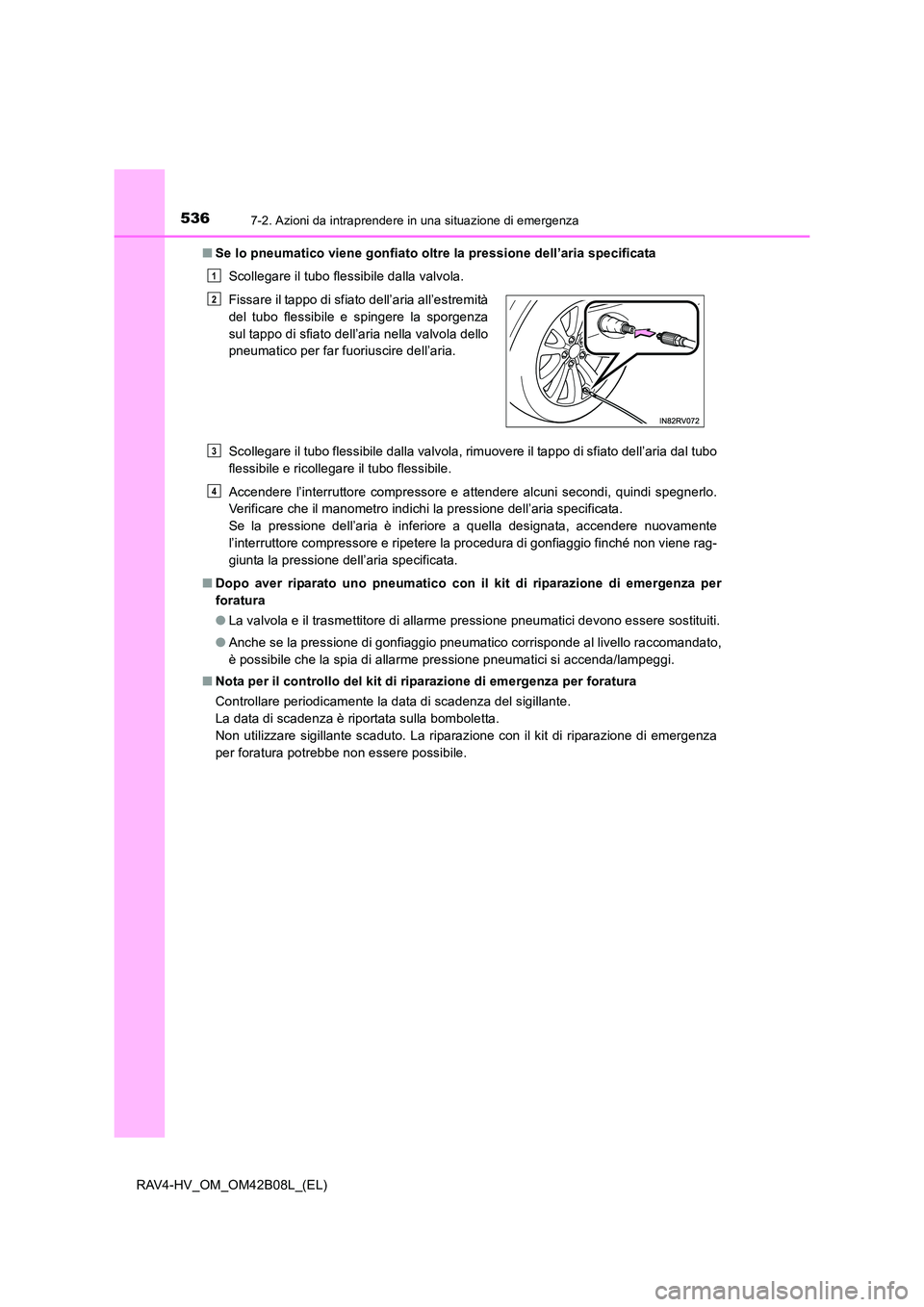

5367-2. Azioni da intraprendere in una situazione di emergenza
RAV4-HV_OM_OM42B08L_(EL)■
Se lo pneumatico viene gonfiato oltre la pressione dell’aria specificata
Scollegare il tubo flessibile dalla valvola.
Scollegare il tubo flessibile dalla valvola, rimuovere il tappo di sfiato dell’aria dal tubo
flessibile e ricollegare il tubo flessibile.
Accendere l’interruttore compressore e attendere alcuni secondi, quindi spegnerlo.
Verificare che il manometro indichi la pressione dell’aria specificata.
Se la pressione dell’aria è inferiore a quella designata, accendere nuovamente
l’interruttore compressore e ripetere la procedura di gonfiaggio finché non viene rag-
giunta la pressione dell’aria specificata.
■ Dopo aver riparato uno pneumatico con il kit di riparazione di emergenza per
foratura
●La valvola e il trasmettitore di allarme pressione pneumatici devono essere sostituiti.
● Anche se la pressione di gonfiaggio pneumatico corrisponde al livello raccomandato,
è possibile che la spia di allarme pressione pneumatici si accenda/lampeggi.
■ Nota per il controllo del kit di riparazione di emergenza per foratura
Controllare periodicamente la data di scadenza del sigillante.
La data di scadenza è riportata sulla bomboletta.
Non utilizzare sigillante scaduto. La riparazione con il kit di riparazione di emergenza
per foratura potrebbe non essere possibile.Fissare il tappo di sfiato dell’aria all’estremità
del tubo flessibile e spingere la sporgenza
sul tappo di sfiato dell’aria nella valvola dello
pneumatico per far fuoriuscire dell’aria.
1
2
3
4
