3775-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

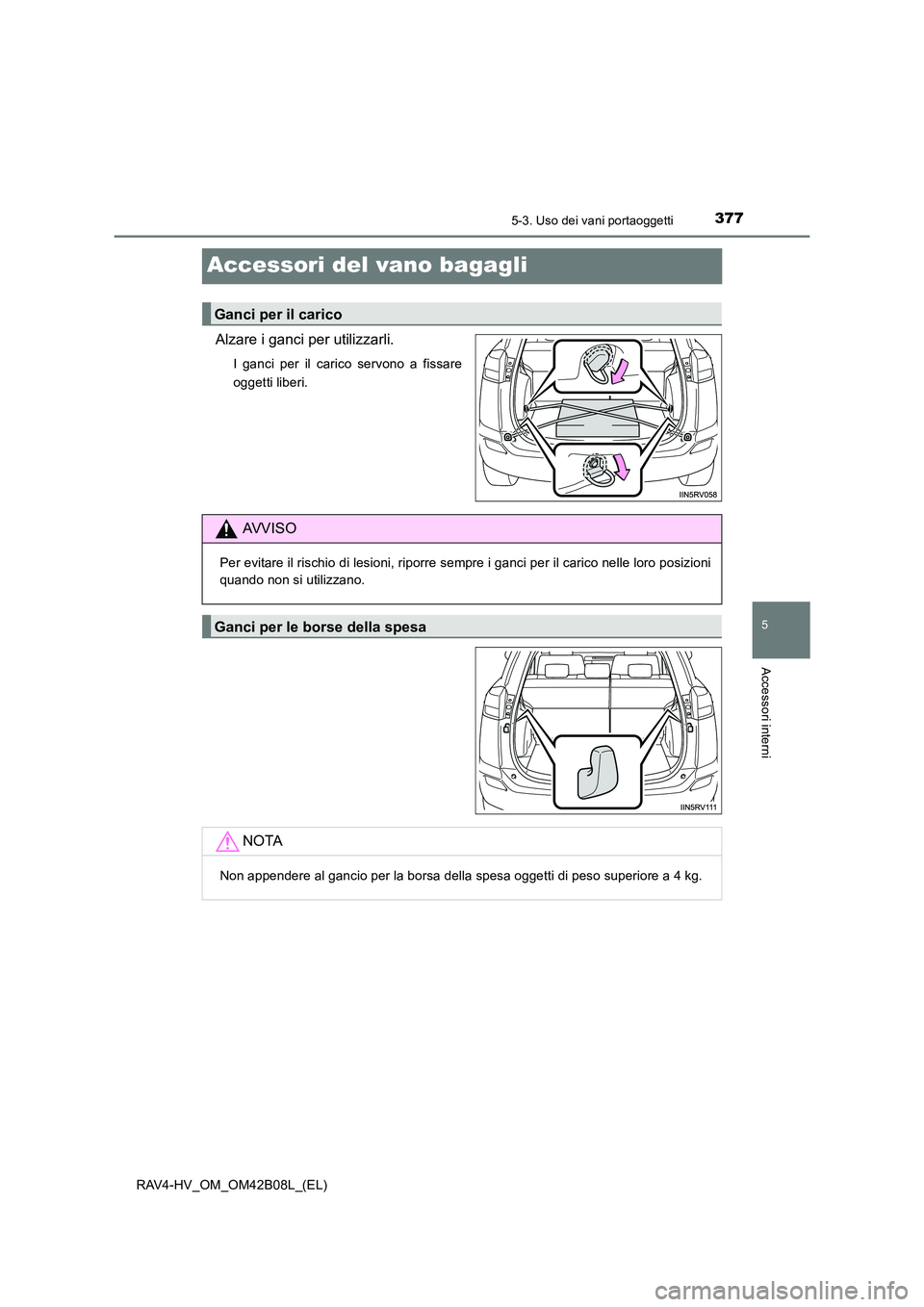

Accessori del vano bagagli
Alzare i ganci per utilizzarli.
I ganci per il carico servono a fissare
oggetti liberi.
Ganci per il carico
AVVISO
Per evitare il rischio di lesioni, riporre sempre i ganci per il carico nelle loro posizioni
quando non si utilizzano.
Ganci per le borse della spesa
NOTA
Non appendere al gancio per la borsa della spesa oggetti di peso superiore a 4 kg.

378
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti
■Installazione della cappellieraCon i segni “TOP” rivolti verso
l’alto, inserire l’estremità destra
della cappelliera nella rien-
tranza, quindi comprimere
l’estremità sinistra della cappel-
liera e inserirla nella rientranza.
Vani di stivaggio
XTipo AXTipo B (veicoli senza ruota di
scorta)
Aprire il pannello di copertura tirando
la cinghia verso l’alto.
È possibile riporre il triangolo d’emer-
genza o altro.
AVVISO
Evitare di guidare con uno dei pannelli di copertura aperto. Degli oggetti potrebbero
fuoriuscirne e causare lesioni.
Cappelliera (se in dotazione)
1

3795-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni
Fissare i ganci ai poggiatesta
dei sedili posteriori.
Se necessario, spostare i sedili
posteriori per permettere il fissag-
gio del gancio.
Estrarre la cappelliera e aggan-
ciarla agli appositi ancoraggi.
■Rimozione della cappellieraSganciare la cappelliera dagli
ancoraggi sinistro e destro e
lasciarla rientrare.
Comprimere l’estremità della
cappelliera e sollevare
quest’ultima.
2
3
1
2

380
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti

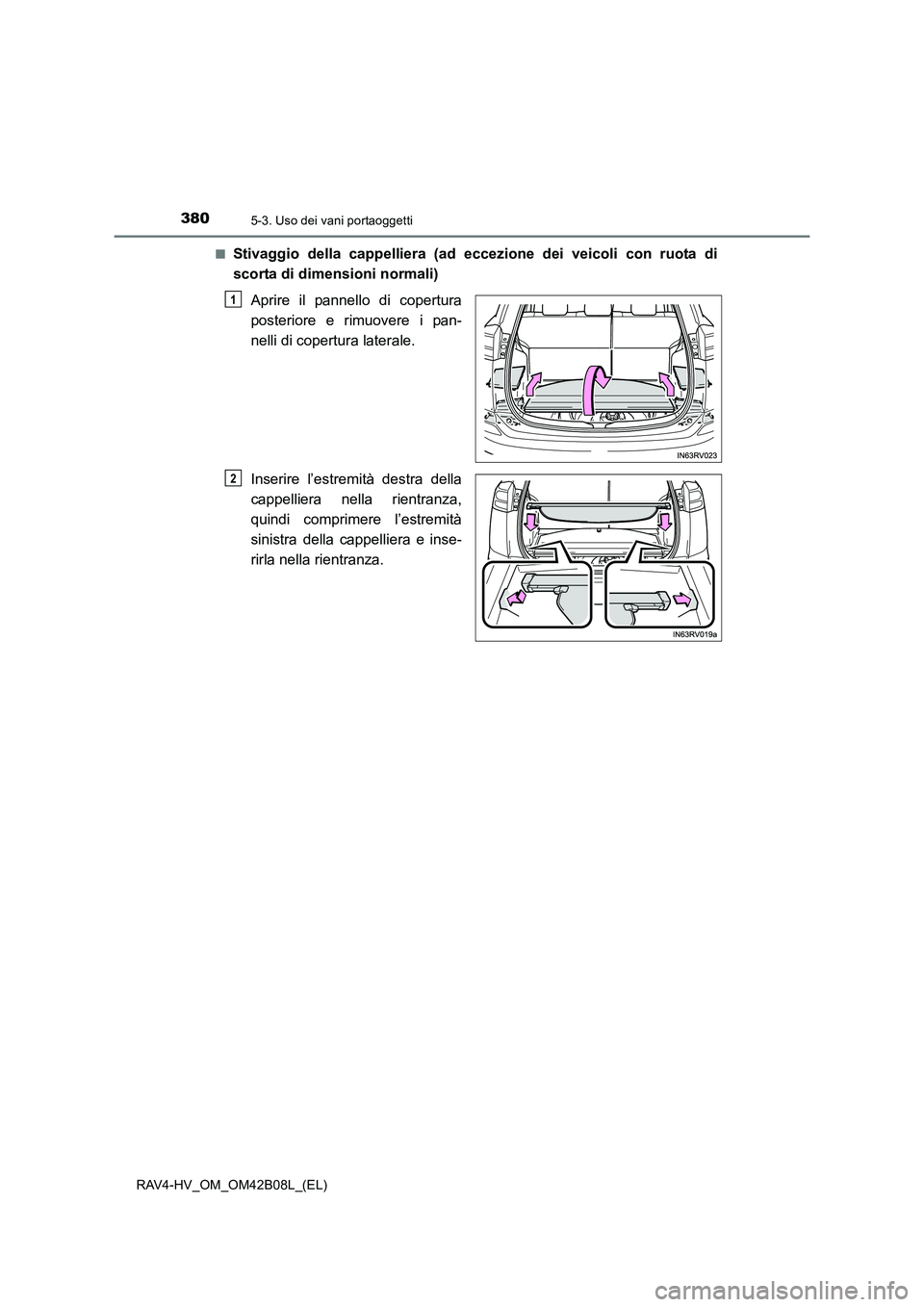

■Stivaggio della cappelliera (ad eccezione dei veicoli con ruota di
scorta di dimensioni normali)Aprire il pannello di copertura
posteriore e rimuovere i pan-
nelli di copertura laterale.
Inserire l’estremità destra della
cappelliera nella rientranza,
quindi comprimere l’estremità
sinistra della cappelliera e inse-
rirla nella rientranza.
1
2

3815-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

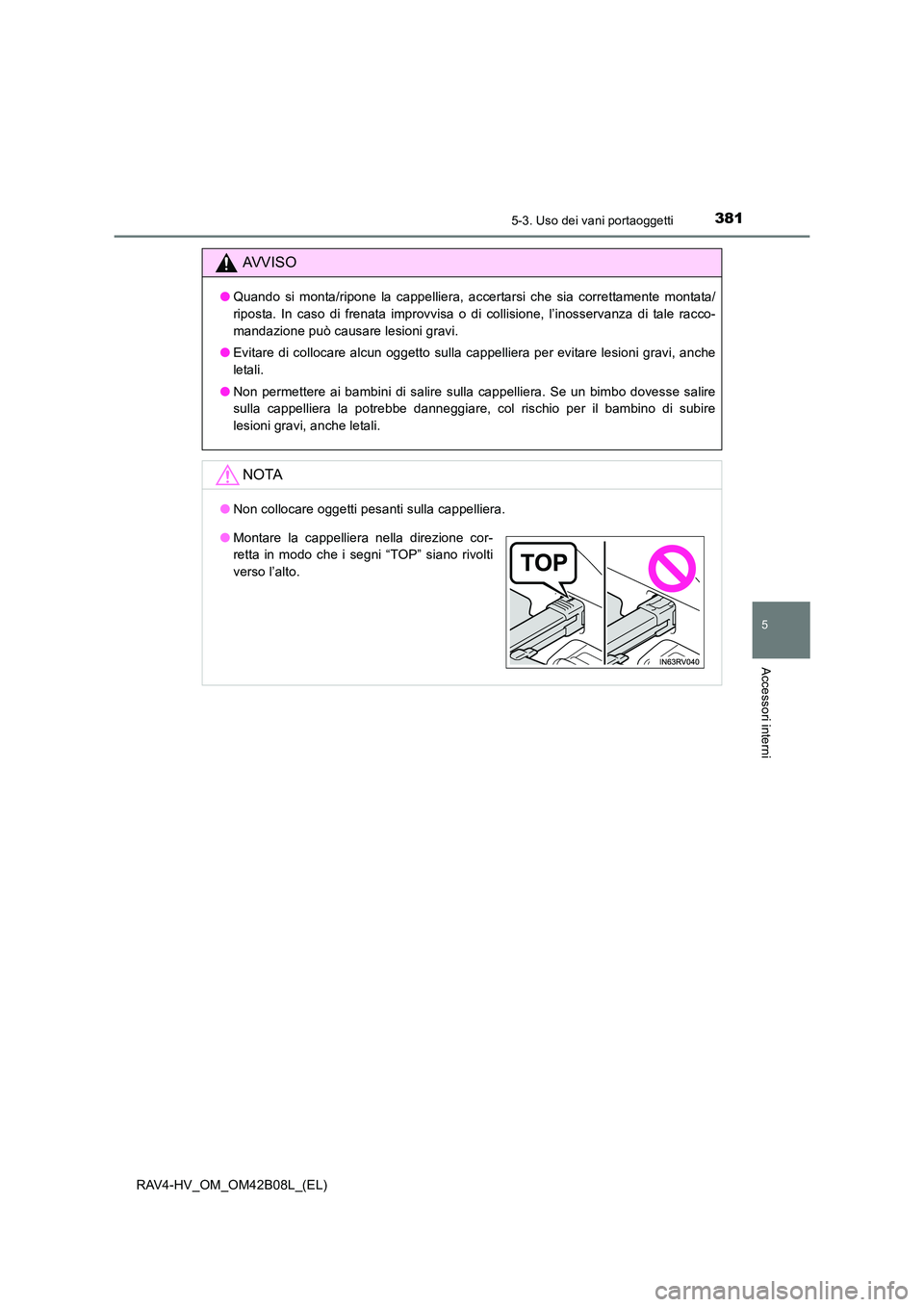

AVVISO
●Quando si monta/ripone la cappelliera, accertarsi che sia correttamente montata/
riposta. In caso di frenata improvvisa o di collisione, l’inosservanza di tale racco-
mandazione può causare lesioni gravi.
● Evitare di collocare alcun oggetto sulla cappelliera per evitare lesioni gravi, anche
letali.
● Non permettere ai bambini di salire sulla cappelliera. Se un bimbo dovesse salire
sulla cappelliera la potrebbe danneggiare, col rischio per il bambino di subire
lesioni gravi, anche letali.
NOTA
●Non collocare oggetti pesanti sulla cappelliera.
●Montare la cappelliera nella direzione cor-
retta in modo che i segni “TOP” siano rivolti
verso l’alto.

382
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti
Le posizioni fisse dei pali possono essere modificate in base alle dimensioni
e al tipo di bagagli da trasportare. È inoltre possibile utilizzare la rete di carico
per impedire la caduta del bagaglio installando uno dei pali al livello inferiore.
■Posizioni di installazioneGuida di scorrimento
Posizioni fisse livello superiore
Posizioni fisse livello inferiore A
Posizioni fisse livello inferiore
B
*
*
: non utilizzabile sui veicoli con ruota
di scorta di dimensioni normali.
Rete di carico posteriore (se in dotazione)
1
2
3
4

3835-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

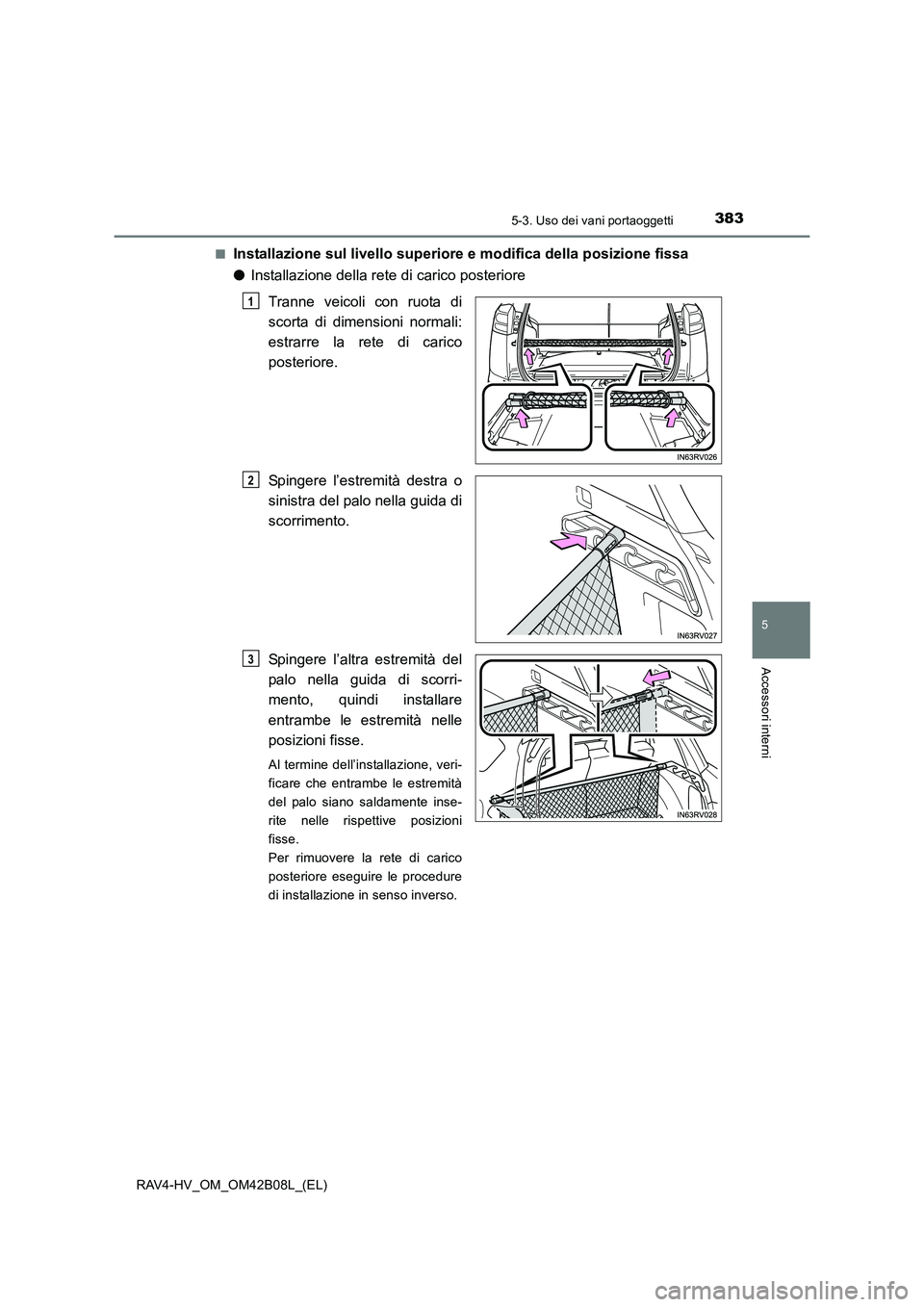

■Installazione sul livello superiore e modifica della posizione fissa
●Installazione della rete di carico posteriore
Tranne veicoli con ruota di
scorta di dimensioni normali:
estrarre la rete di carico
posteriore.
Spingere l’estremità destra o
sinistra del palo nella guida di
scorrimento.
Spingere l’altra estremità del
palo nella guida di scorri-
mento, quindi installare
entrambe le estremità nelle
posizioni fisse.
Al termine dell’installazione, veri-
ficare che entrambe le estremità
del palo siano saldamente inse-
rite nelle rispettive posizioni
fisse.
Per rimuovere la rete di carico
posteriore eseguire le procedure
di installazione in senso inverso.
1
2
3

384
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti

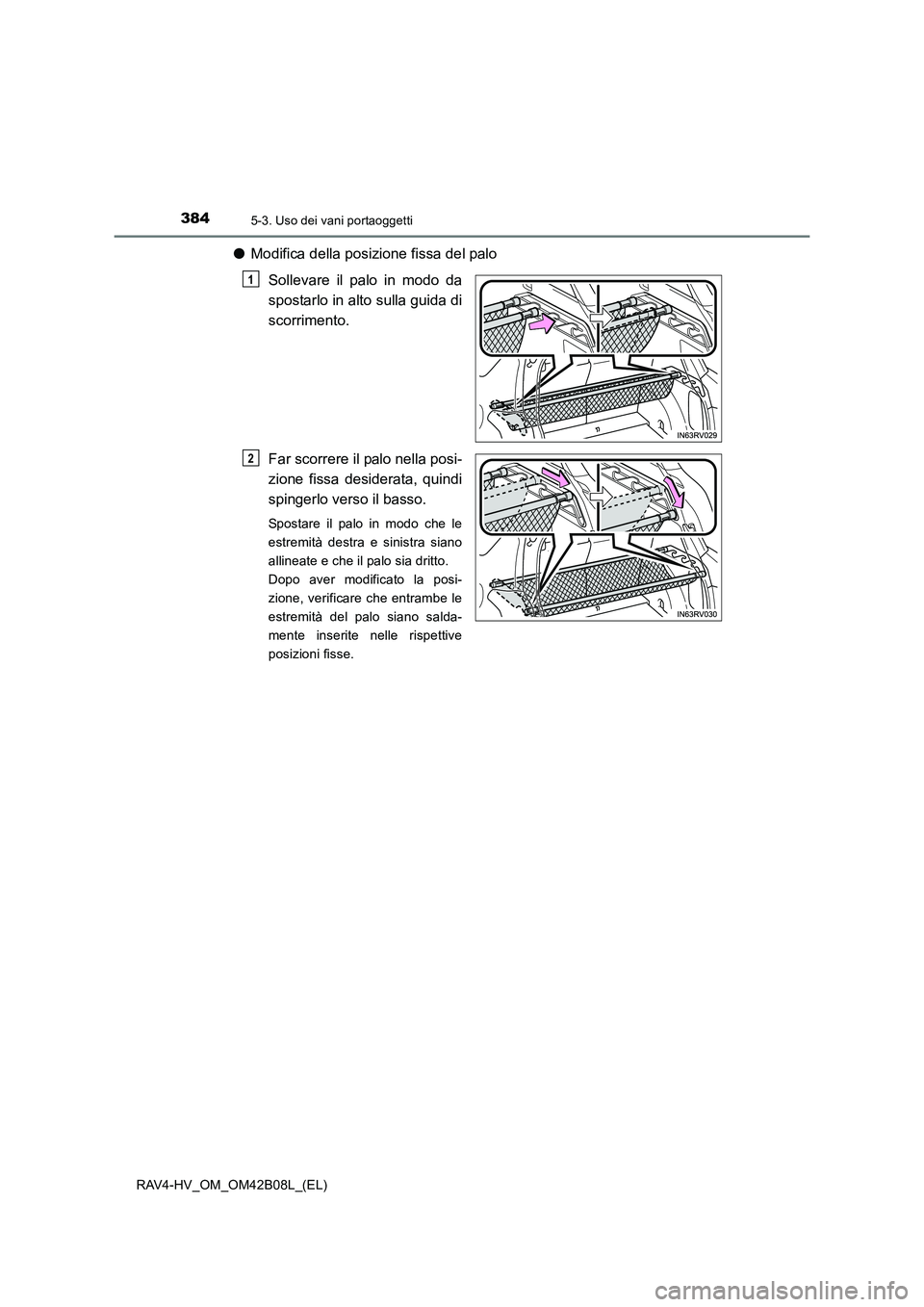

●Modifica della posizione fissa del palo
Sollevare il palo in modo da
spostarlo in alto sulla guida di
scorrimento.
Far scorrere il palo nella posi-
zione fissa desiderata, quindi
spingerlo verso il basso.
Spostare il palo in modo che le
estremità destra e sinistra siano
allineate e che il palo sia dritto.
Dopo aver modificato la posi-
zione, verificare che entrambe le
estremità del palo siano salda-
mente inserite nelle rispettive
posizioni fisse.
1
2
