2017 TOYOTA RAV4 HYBRID Manuale duso (in Italian)

3855-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

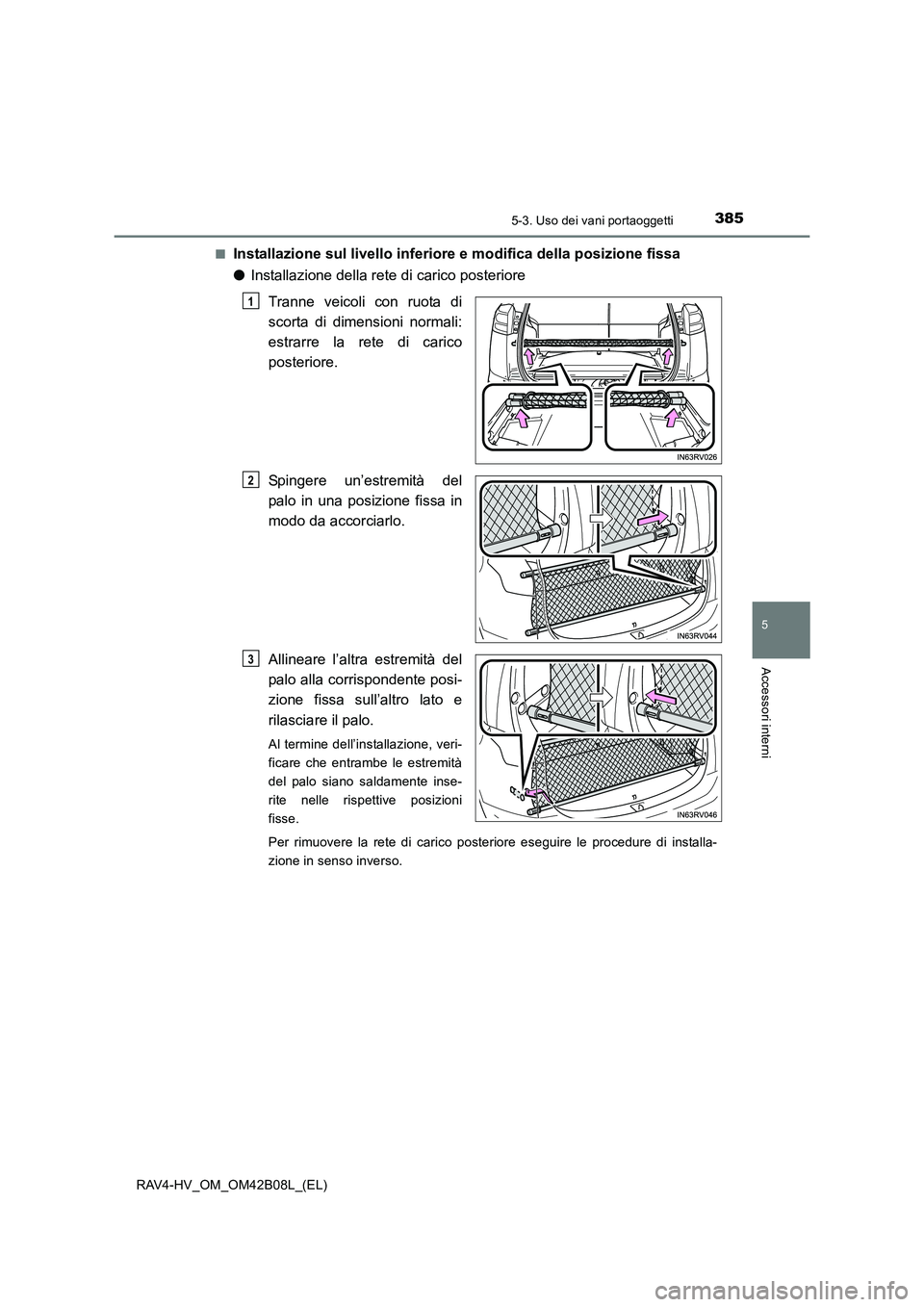

■Installazione sul livello inferiore e modifica della posizione fissa
●Installazione della rete di carico posteriore
Tranne veicoli con ruota di
scorta di dimensioni normali:
estrarre la rete di carico
posteriore.
Spingere un’estremità del
palo in una posizione fissa in
modo da accorciarlo.
Allineare l’altra estremità del
palo alla corrispondente posi-
zione fissa sull’altro lato e
rilasciare il palo.
Al termine dell’installazione, veri-
ficare che entrambe le estremità
del palo siano saldamente inse-
rite nelle rispettive posizioni
fisse.
Per rimuovere la rete di carico posteriore eseguire le procedure di installa-
zione in senso inverso.
1
2
3

386
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti

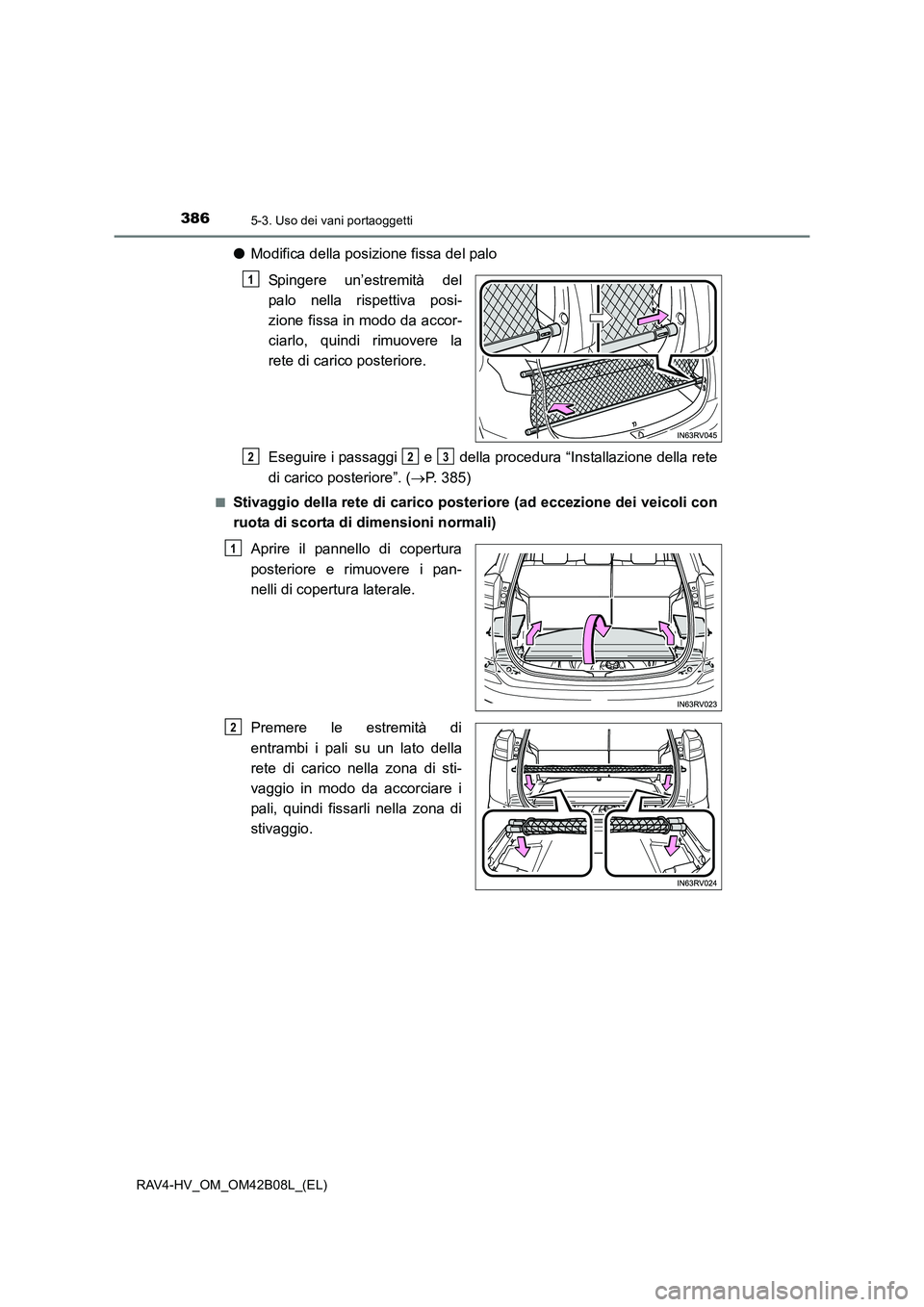

●Modifica della posizione fissa del palo
Spingere un’estremità del
palo nella rispettiva posi-
zione fissa in modo da accor-
ciarlo, quindi rimuovere la
rete di carico posteriore.
Eseguire i passaggi e della procedura “Installazione della rete
di carico posteriore”. ( →P. 385)
■Stivaggio della rete di carico posteriore (ad eccezione dei veicoli con
ruota di scorta di dimensioni normali)
Aprire il pannello di copertura
posteriore e rimuovere i pan-
nelli di copertura laterale.
Premere le estremità di
entrambi i pali su un lato della
rete di carico nella zona di sti-
vaggio in modo da accorciare i
pali, quindi fissarli nella zona di
stivaggio.
1
223
1
2

3875-3. Uso dei vani portaoggetti
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni
AVVISO
Rispettare le seguenti precauzioni. La mancata osservanza di queste precauzioni
potrebbe causare lesioni gravi, anche letali.
●Non permettere ai bambini di salire o giocare sulla rete di carico posteriore.
● Non trasportare bagagli sulla rete di carico posteriore superiori all’altezza del palo.
● Quando si installa la rete di carico posteriore sul veicolo, verificare che entrambe le
estremità del palo siano saldamente inserite nelle rispettive posizioni fisse.
● Quando si stiva la rete di carico posteriore, fissarla saldamente nell’area di stivag-
gio.
NOTA
●Non collocare bagagli di peso pari o superiore a circa 10 kg sulla rete di carico
posteriore.
● Posizionare il palo nelle rispettive posizioni fisse sul lato destro e sinistro in modo
che il palo sia dritto. Se il palo è installato in posizione angolare, la rete di carico
posteriore potrebbe allentarsi.
● Non utilizzare la rete di carico posteriore con un solo palo montato. Il palo potrebbe
muoversi mentre il veicolo è in movimento, con conseguenti danni al palo della rete
di carico posteriore o ad altri oggetti nel vano bagagli.

388
RAV4-HV_OM_OM42B08L_(EL)
5-3. Uso dei vani portaoggetti

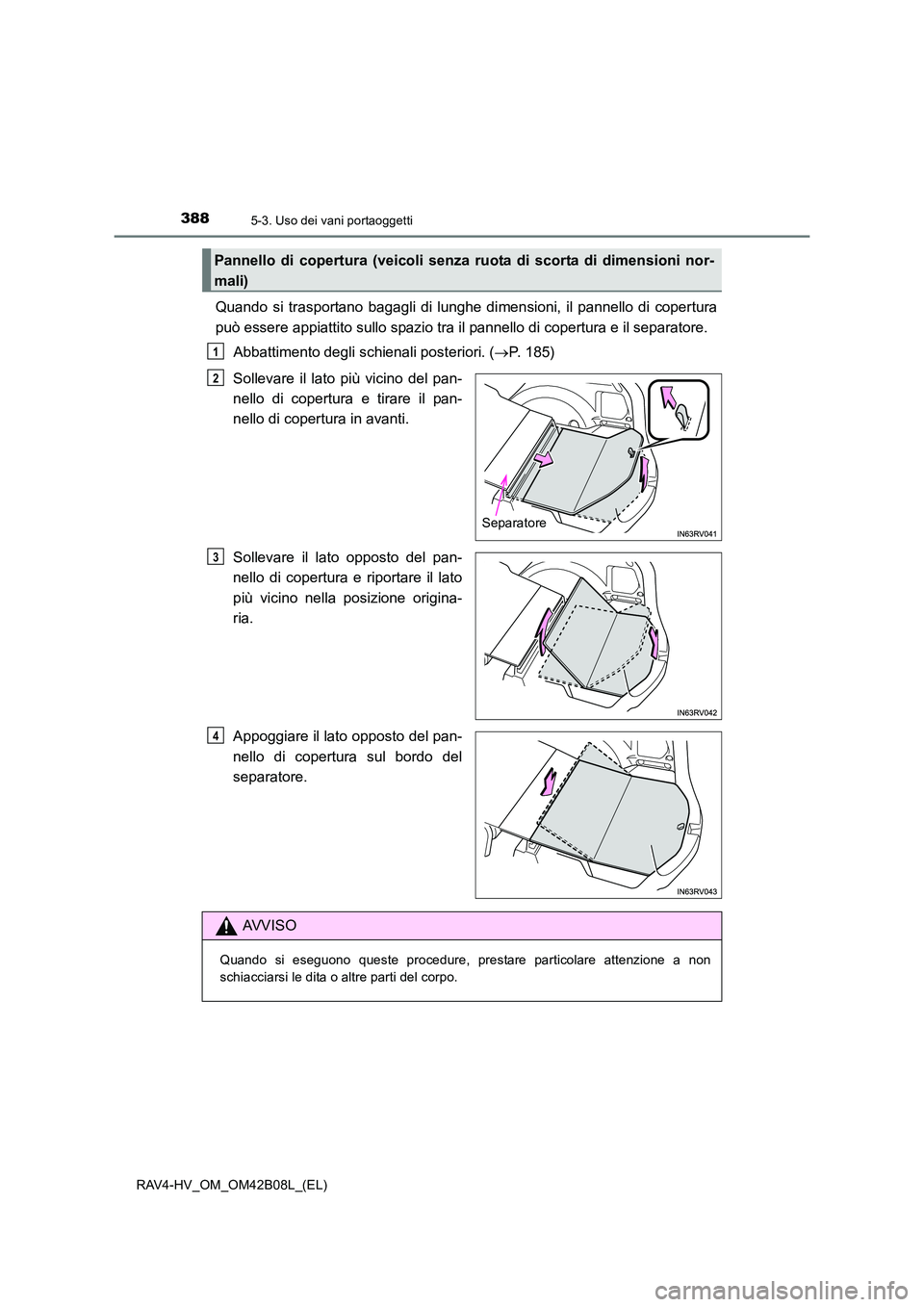

Quando si trasportano bagagli di lunghe dimensioni, il pannello di copertura
può essere appiattito sullo spazio tra il pannello di copertura e il separatore.
Abbattimento degli schienali posteriori. ( →P. 185)
Sollevare il lato più vicino del pan-
nello di copertura e tirare il pan-
nello di copertura in avanti.
Sollevare il lato opposto del pan-
nello di copertura e riportare il lato
più vicino nella posizione origina-
ria.
Appoggiare il lato opposto del pan-
nello di copertura sul bordo del
separatore.
Pannello di copertura (veicoli senza ruota di scorta di dimensioni nor-
mali)
1
Separatore
2
3
4
AVVISO
Quando si eseguono queste procedure, prestare particolare attenzione a non
schiacciarsi le dita o altre parti del corpo.

3895-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni
Altri accessori inter ni
Posizione in avanti:
Ribaltare verso il basso.
Posizione laterale:
Ribaltare verso il basso, sganciare
e ruotare lateralmente.
Far scorrere il coperchio per aprire.
La luce si accende quando si apre il
coperchio.
Alette parasole
1
2
Specchietti di cortesia
NOTA
Per impedire che la batteria da 12 volt si scarichi, non lasciare accese le luci spec-
chietti di cortesia più del necessario quando il sistema ibrido è spento.

3905-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42B08L_(EL)
Il posacenere può essere installato
nel portabicchiere. (→P. 374)
Posacenere portatile (se in dotazione)
AVVISO
● Quando non in uso, tenere chiuso il posacenere. Nel caso di frenate brusche o
sterzate improvvise gli occupanti del veicolo potrebbero essere colpiti dal posace-
nere aperto o dalla cenere scagliata nell’abitacolo.
● Per evitare incendi, spegnere completamente fiammiferi e sigarette prima di depo-
sitarli nel posacenere, quindi accertarsi che questo sia completamente chiuso.
● Per evitare incendi, non depositare carta o altri oggetti infiammabili nel posace-
nere.

3915-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42B08L_(EL)
5
Accessori interni

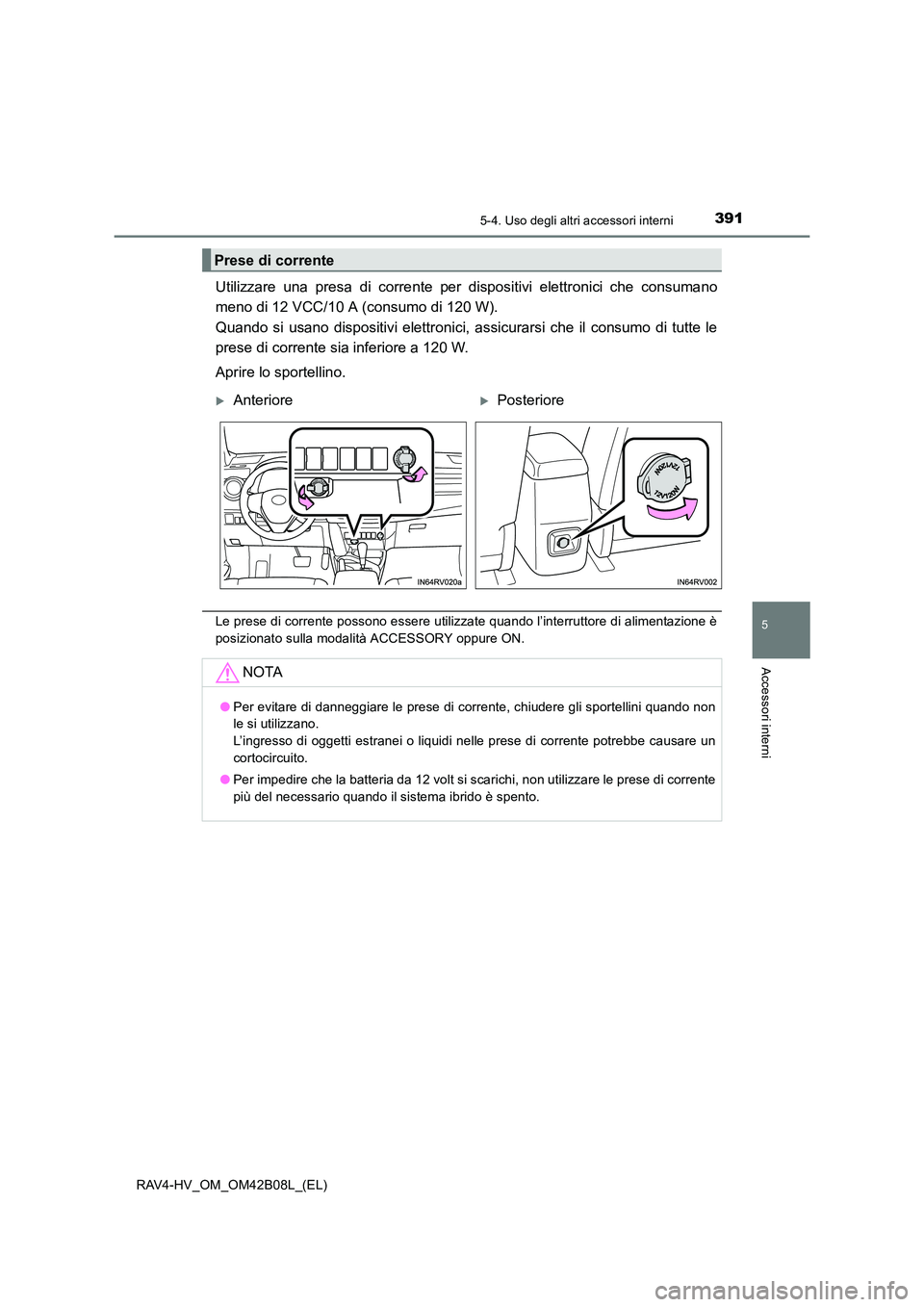

Utilizzare una presa di corrente per dispositivi elettronici che consumano
meno di 12 VCC/10 A (consumo di 120 W).
Quando si usano dispositivi elettronici, assicurarsi che il consumo di tutte le
prese di corrente sia inferiore a 120 W.
Aprire lo sportellino.
Le prese di corrente possono essere utilizzate quando l’interruttore di alimentazione è
posizionato sulla modalità ACCESSORY oppure ON.
Prese di corrente
XAnterioreXPosteriore
NOTA
●Per evitare di danneggiare le prese di corrente, chiudere gli sportellini quando non
le si utilizzano.
L’ingresso di oggetti estranei o liquidi nelle prese di corrente potrebbe causare un
cortocircuito.
● Per impedire che la batteria da 12 volt si scarichi, non utilizzare le prese di corrente
più del necessario quando il sistema ibrido è spento.

3925-4. Uso degli altri accessori interni
RAV4-HV_OM_OM42B08L_(EL)

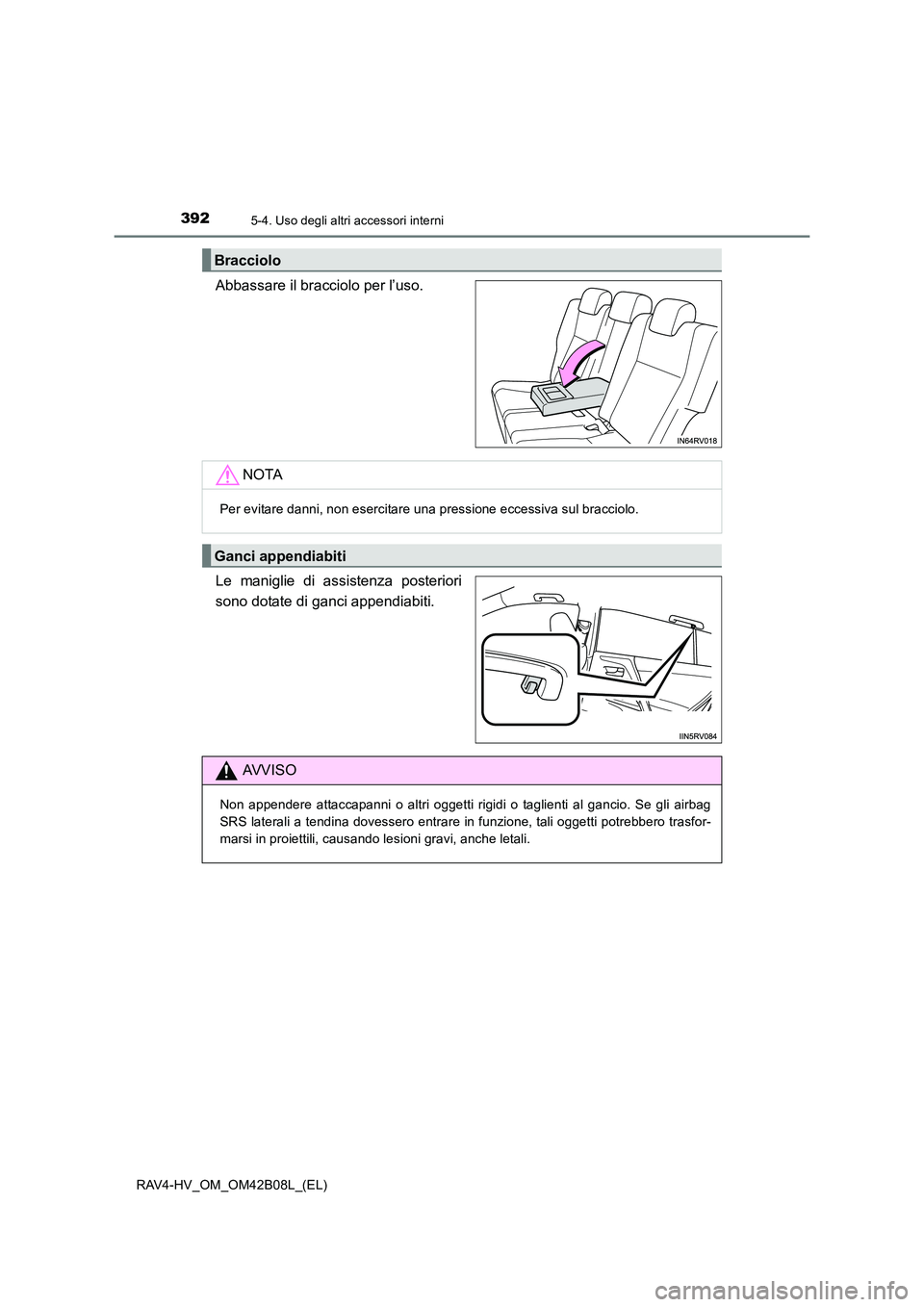

Abbassare il bracciolo per l’uso.
Le maniglie di assistenza posteriori
sono dotate di ganci appendiabiti.
Bracciolo
NOTA
Per evitare danni, non esercitare una pressione eccessiva sul bracciolo.
Ganci appendiabiti
AVVISO
Non appendere attaccapanni o altri oggetti rigidi o taglienti al gancio. Se gli airbag
SRS laterali a tendina dovessero entrare in funzione, tali oggetti potrebbero trasfor-
marsi in proiettili, causando lesioni gravi, anche letali.
