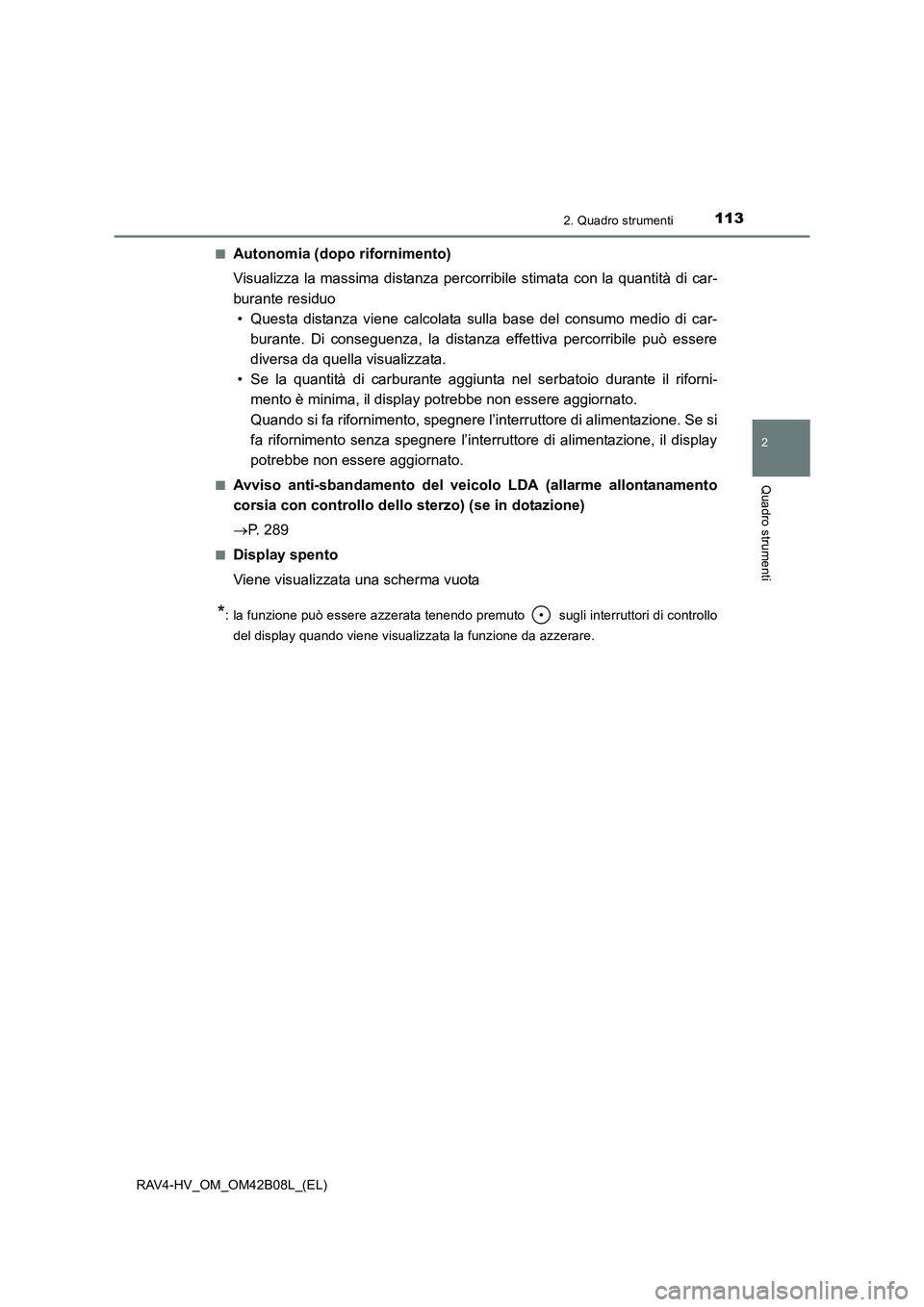

1132. Quadro strumenti
2
Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)■
Autonomia (dopo rifornimento)
Visualizza la massima distanza percorribile stimata con la quantità di car-
burante residuo
• Questa distanza viene calcolata sulla base del consumo medio di car- burante. Di conseguenza, la distanza effettiva percorribile può essere
diversa da quella visualizzata.
• Se la quantità di carburante aggiunta nel serbatoio durante il riforni- mento è minima, il display potrebbe non essere aggiornato.
Quando si fa rifornimento, spegnere l’interruttore di alimentazione. Se si
fa rifornimento senza spegnere l’interruttore di alimentazione, il display
potrebbe non essere aggiornato.
■Avviso anti-sbandamento del veicolo LDA (allarme allontanamento
corsia con controllo dello sterzo) (se in dotazione)
→ P. 289
■Display spento
Viene visualizzata una scherma vuota
*: la funzione può essere azzerata tenendo premuto sugli interruttori di controllo
del display quando viene visualizzata la funzione da azzerare.

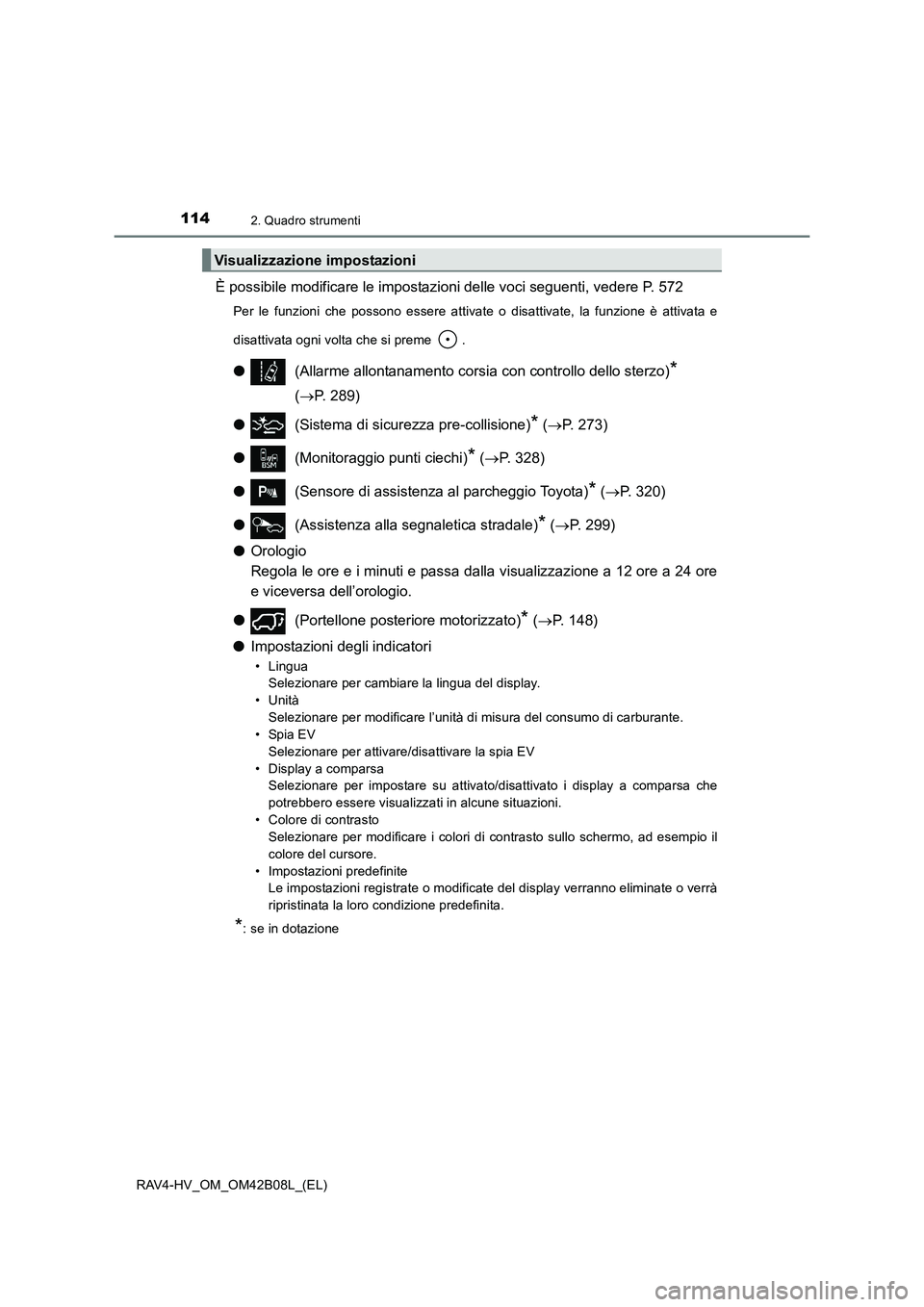

1142. Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
È possibile modificare le impostazioni delle voci seguenti, vedere P. 572
Per le funzioni che possono essere attivate o disattivate, la funzione è attivata e
disattivata ogni volta che si preme .
●(Allarme allontanamento corsia con controllo dello sterzo)*
( → P. 289)
● (Sistema di sicurezza pre-collisione)
* (→ P. 273)
● (Monitoraggio punti ciechi)
* (→ P. 328)
● (Sensore di assistenza al parcheggio Toyota)
* (→ P. 320)
● (Assistenza alla segnaletica stradale)
* (→ P. 299)
● Orologio
Regola le ore e i minuti e passa dalla visualizzazione a 12 ore a 24 ore
e viceversa dell’orologio.
● (Portellone posteriore motorizzato)
* (→ P. 148)
● Impostazioni degli indicatori
• Lingua
Selezionare per cambiare la lingua del display.
•Unità Selezionare per modificare l’unità di misura del consumo di carburante.
• Spia EV
Selezionare per attivare/disattivare la spia EV
• Display a comparsa Selezionare per impostare su attivato/disattivato i display a comparsa che
potrebbero essere visualizzati in alcune situazioni.
• Colore di contrasto Selezionare per modificare i colori di contrasto sullo schermo, ad esempio il
colore del cursore.
• Impostazioni predefinite Le impostazioni registrate o modificate del display verranno eliminate o verrà
ripristinata la loro condizione predefinita.
*: se in dotazione
Visualizzazione impostazioni

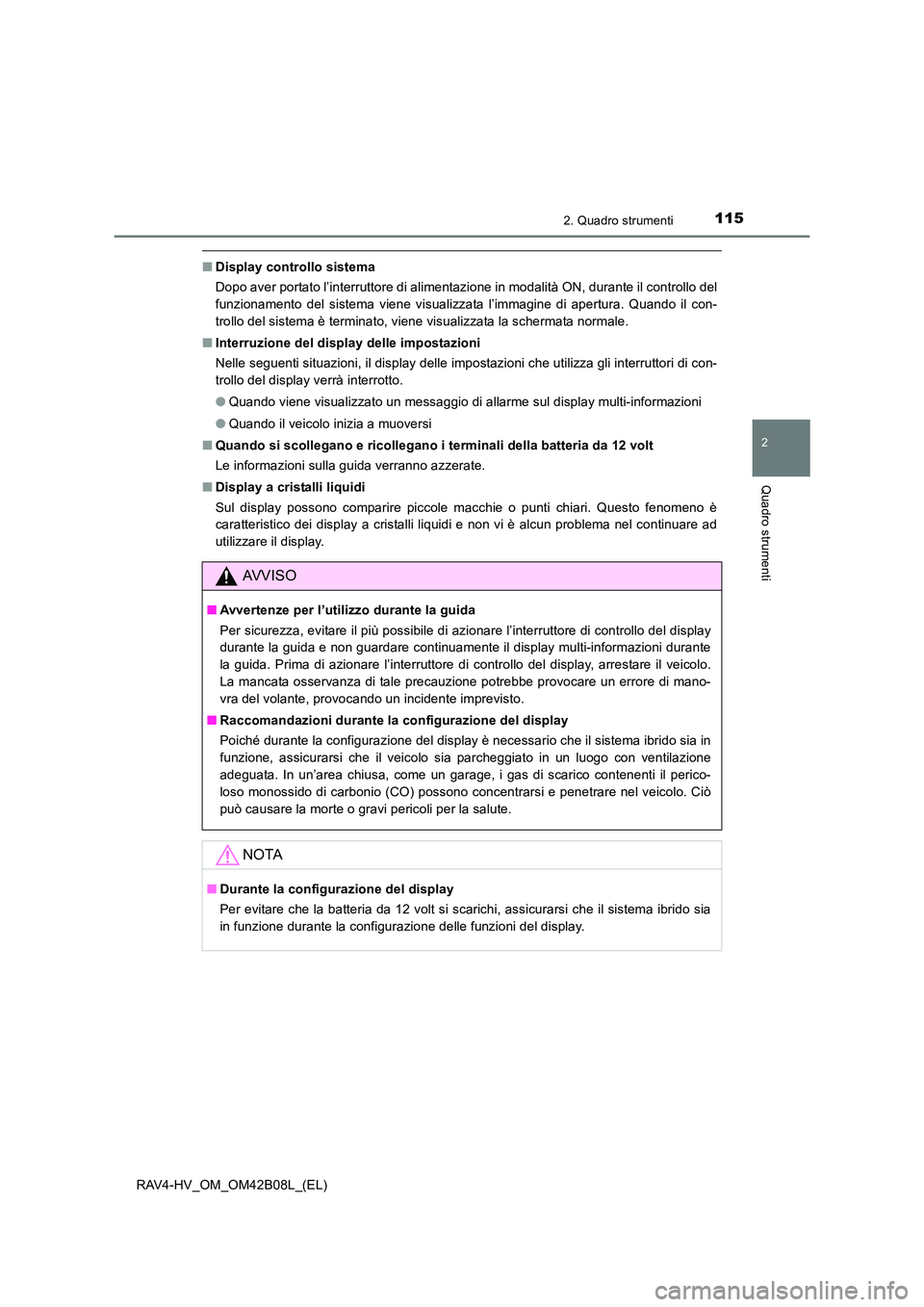

1152. Quadro strumenti
2
Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
■Display controllo sistema
Dopo aver portato l’interruttore di alimentazione in modalità ON, durante il controllo del
funzionamento del sistema viene visualizzata l’immagine di apertura. Quando il con-
trollo del sistema è terminato, viene visualizzata la schermata normale.
■ Interruzione del display delle impostazioni
Nelle seguenti situazioni, il display delle impostazioni che utilizza gli interruttori di con-
trollo del display verrà interrotto.
●Quando viene visualizzato un messaggio di allarme sul display multi-informazioni
● Quando il veicolo inizia a muoversi
■ Quando si scollegano e ricollegano i terminali della batteria da 12 volt
Le informazioni sulla guida verranno azzerate.
■ Display a cristalli liquidi
Sul display possono comparire piccole macchie o punti chiari. Questo fenomeno è
caratteristico dei display a cristalli liquidi e non vi è alcun problema nel continuare ad
utilizzare il display.
AVVISO
■Avvertenze per l’utilizzo durante la guida
Per sicurezza, evitare il più possibile di azionare l’interruttore di controllo del display
durante la guida e non guardare continuamente il display multi-informazioni durante
la guida. Prima di azionare l’interruttore di controllo del display, arrestare il veicolo.
La mancata osservanza di tale precauzione potrebbe provocare un errore di mano-
vra del volante, provocando un incidente imprevisto.
■ Raccomandazioni durante la configurazione del display
Poiché durante la configurazione del display è necessario che il sistema ibrido sia in
funzione, assicurarsi che il veicolo sia parcheggiato in un luogo con ventilazione
adeguata. In un’area chiusa, come un garage, i gas di scarico contenenti il perico-
loso monossido di carbonio (CO) possono concentrarsi e penetrare nel veicolo. Ciò
può causare la morte o gravi pericoli per la salute.
NOTA
■Durante la configurazione del display
Per evitare che la batteria da 12 volt si scarichi, assicurarsi che il sistema ibrido sia
in funzione durante la configurazione delle funzioni del display.

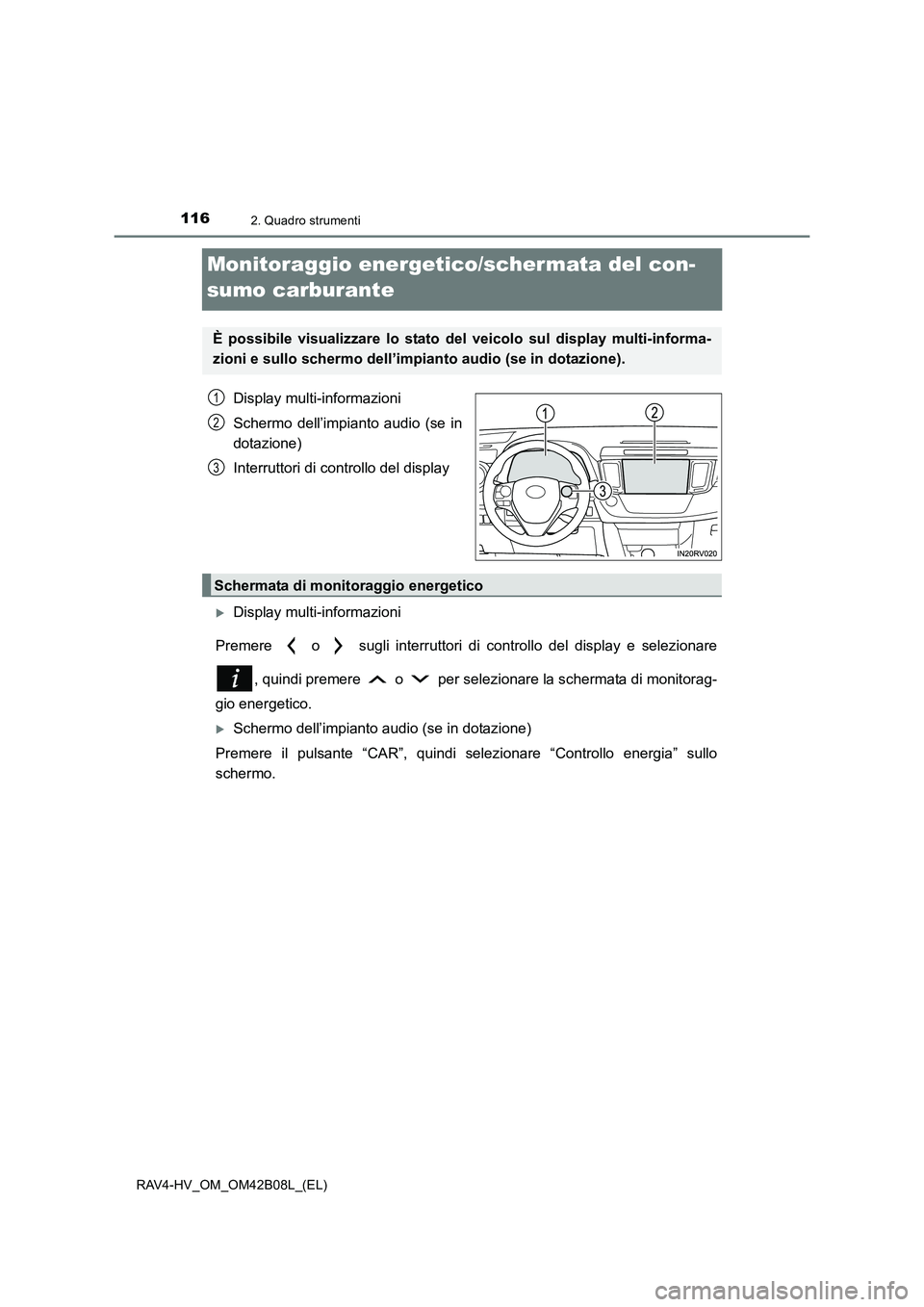

1162. Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
Monitoraggio energetico/schermata del con-
sumo carburante
Display multi-informazioni
Schermo dell’impianto audio (se in
dotazione)
Interruttori di controllo del display
XDisplay multi-informazioni
Premere o sugli interruttori di controllo del display e selezionare , quindi premere o per selezionare la schermata di monitorag-
gio energetico.
XSchermo dell’impianto audio (se in dotazione)
Premere il pulsante “CAR”, quindi selezionare “Controllo energia” sullo
schermo.
È possibile visualizzare lo stato de l veicolo sul display multi-informa-
zioni e sullo schermo dell’impianto audio (se in dotazione).
1
2
3
Schermata di monitoraggio energetico

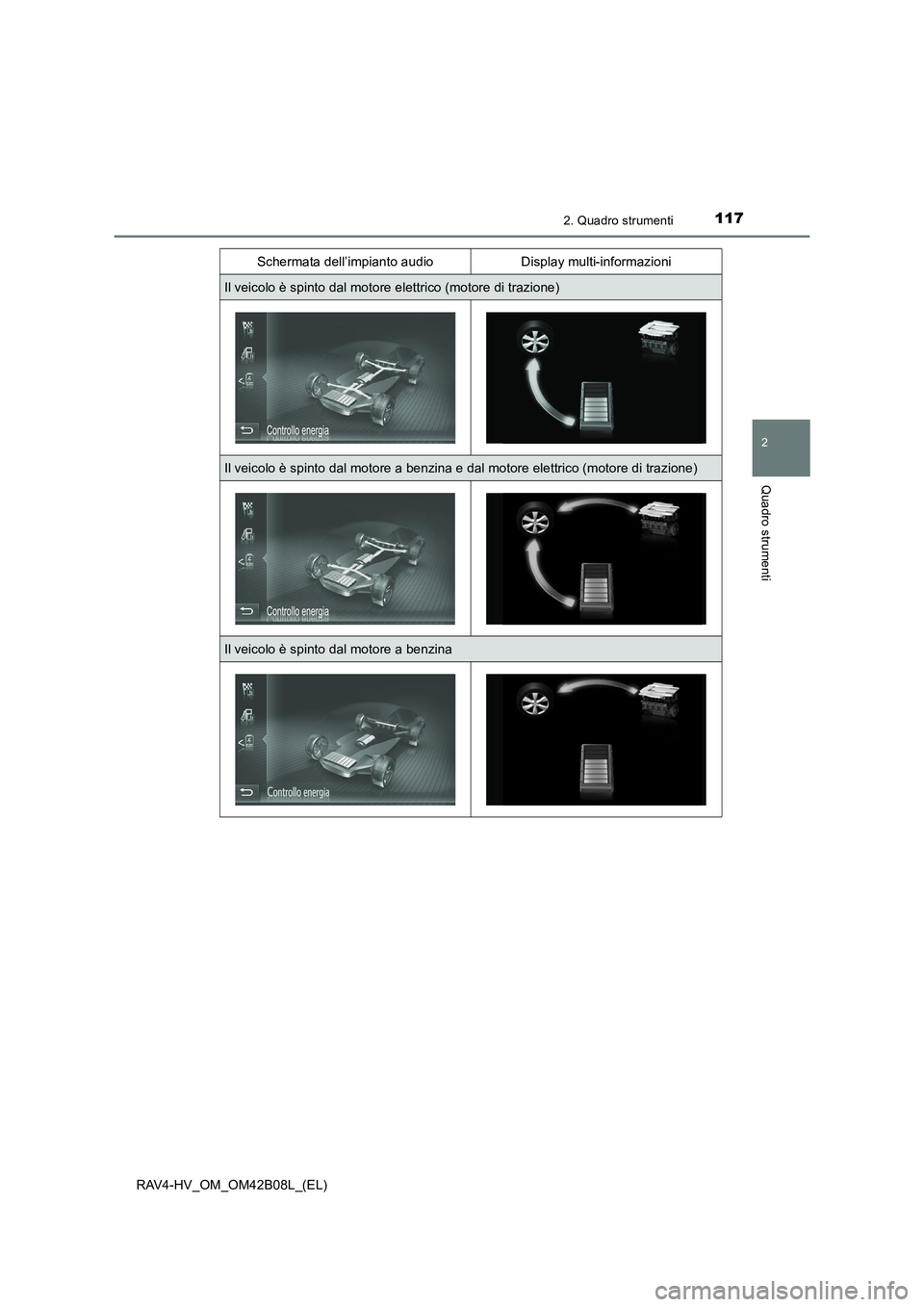

1172. Quadro strumenti
2
Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
Schermata dell’impianto audioDisplay multi-informazioni
Il veicolo è spinto dal motore elettrico (motore di trazione)
Il veicolo è spinto dal motore a benzina e dal motore elettrico (motore di trazione)
Il veicolo è spinto dal motore a benzina

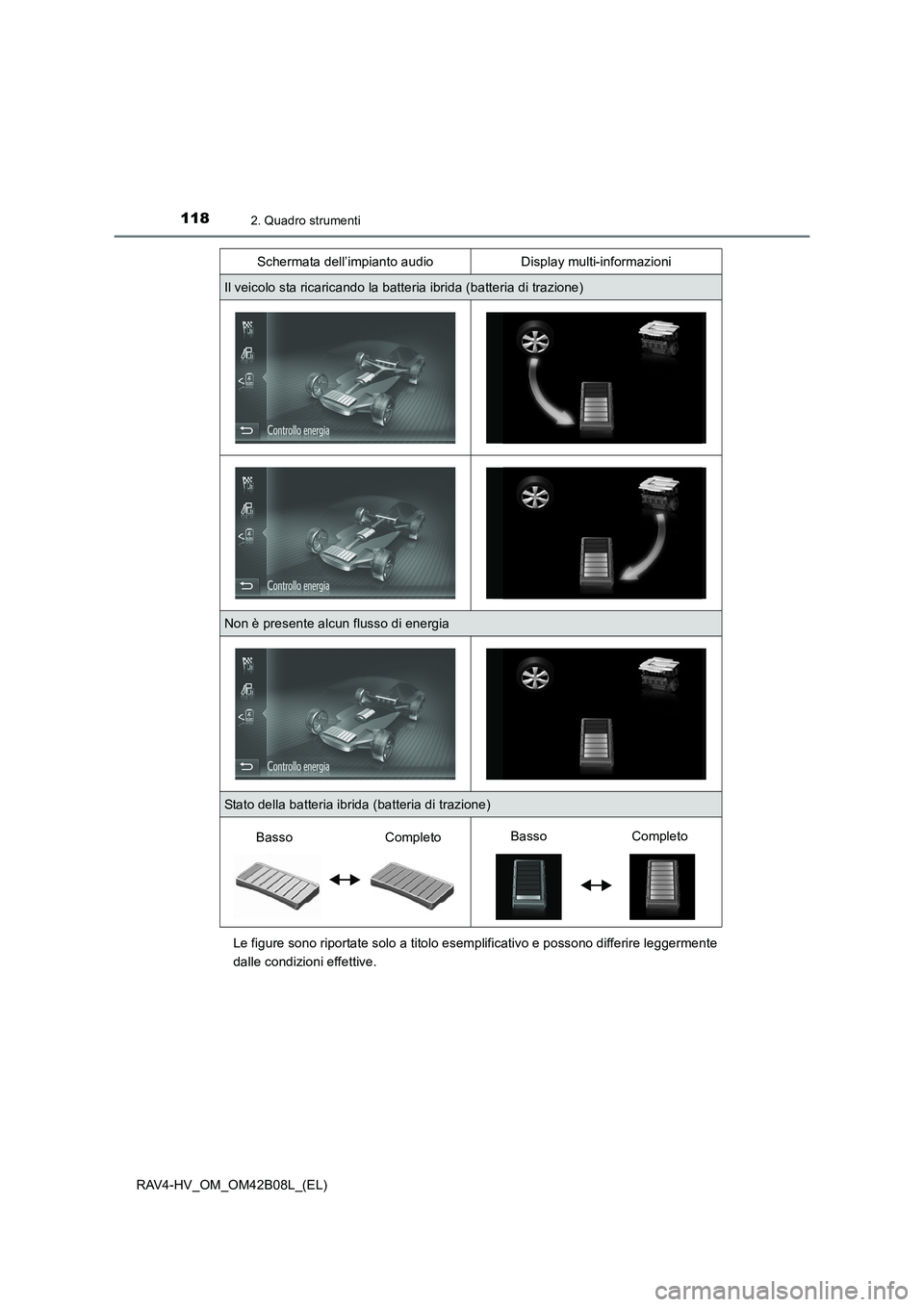

1182. Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)Le figure sono riportate solo a titolo esemplificativo e possono differire leggermente
dalle condizioni effettive.
Il veicolo sta ricaricando la batteria ibrida (batteria di trazione)
Non è presente alcun flusso di energia
Stato della batteria ibrida (batteria di trazione)
Schermata dell’impianto audioDisplay multi-informazioni
BassoCompleto
BassoCompleto

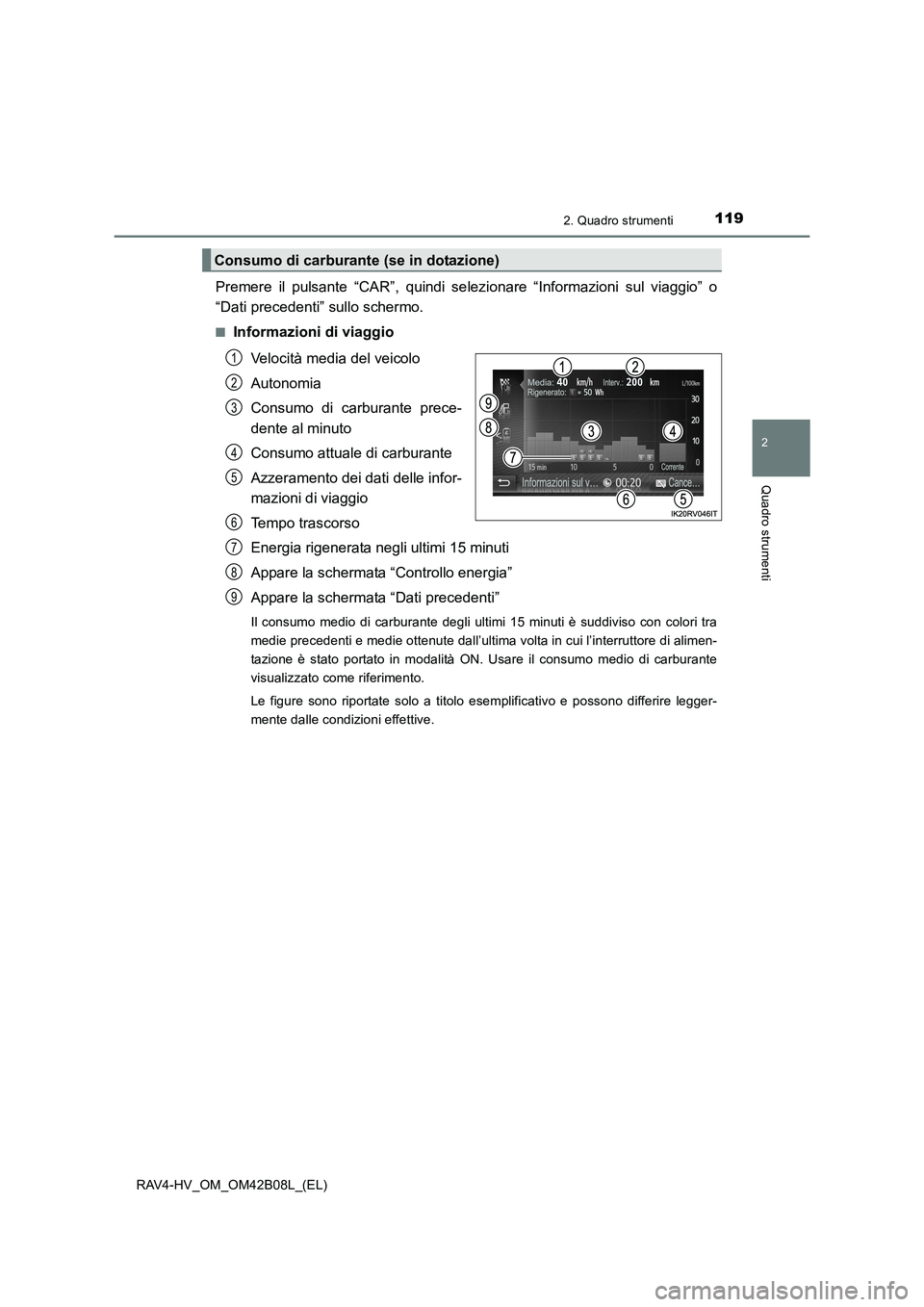

1192. Quadro strumenti
2
Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)
Premere il pulsante “CAR”, quindi selezionare “Informazioni sul viaggio” o
“Dati precedenti” sullo schermo.
■Informazioni di viaggio
Velocità media del veicolo
Autonomia
Consumo di carburante prece-
dente al minuto
Consumo attuale di carburante
Azzeramento dei dati delle infor-
mazioni di viaggio
Tempo trascorso
Energia rigenerata negli ultimi 15 minuti
Appare la schermata “Controllo energia”
Appare la schermata “Dati precedenti”
Il consumo medio di carburante degli ultimi 15 minuti è suddiviso con colori tra
medie precedenti e medie ottenute dall’ultima volta in cui l’interruttore di alimen-
tazione è stato portato in modalità ON. Usare il consumo medio di carburante
visualizzato come riferimento.
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni effettive.
Consumo di carburante (se in dotazione)
1
2
3
4
5
6
7
8
9

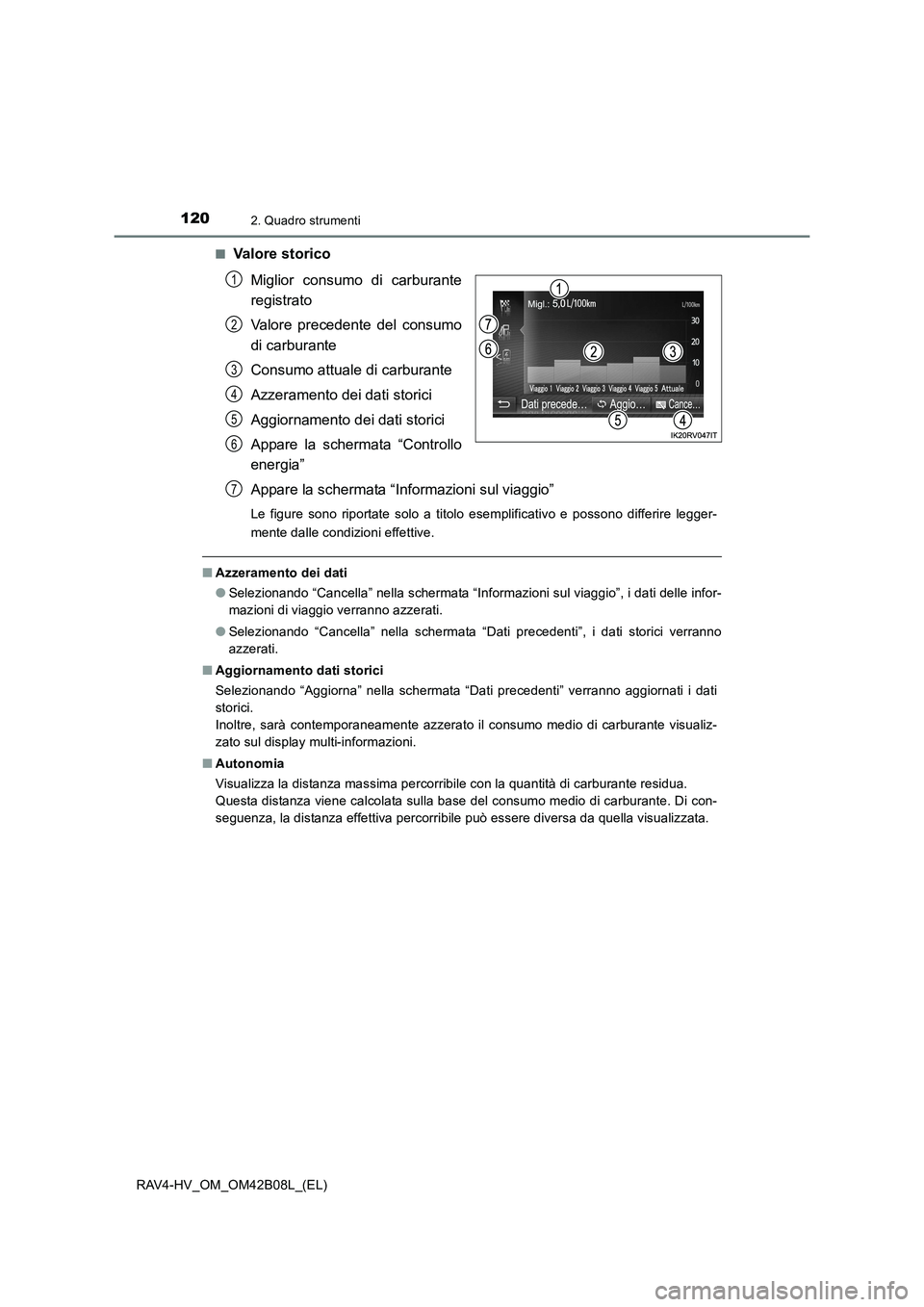

1202. Quadro strumenti
RAV4-HV_OM_OM42B08L_(EL)■
Valore storico
Miglior consumo di carburante
registrato
Valore precedente del consumo
di carburante
Consumo attuale di carburante
Azzeramento dei dati storici
Aggiornamento dei dati storici
Appare la schermata “Controllo
energia”
Appare la schermata “Informazioni sul viaggio”
Le figure sono riportate solo a titolo esemplificativo e possono differire legger-
mente dalle condizioni effettive.
■Azzeramento dei dati
●Selezionando “Cancella” nella schermata “Informazioni sul viaggio”, i dati delle infor-
mazioni di viaggio verranno azzerati.
● Selezionando “Cancella” nella schermata “Dati precedenti”, i dati storici verranno
azzerati.
■ Aggiornamento dati storici
Selezionando “Aggiorna” nella schermata “Dati precedenti” verranno aggiornati i dati
storici.
Inoltre, sarà contemporaneamente azzerato il consumo medio di carburante visualiz-
zato sul display multi-informazioni.
■ Autonomia
Visualizza la distanza massima percorribile con la quantità di carburante residua.
Questa distanza viene calcolata sulla base del consumo medio di carburante. Di con-
seguenza, la distanza effettiva percorribile può essere diversa da quella visualizzata.
1
2
3
4
5
6
