5218-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
●Flüssigkeit tritt unter dem Fahrzeug aus.
(Tropfendes Wasser nach Betrieb der Klimaanlage ist normal.)
● Reifen, bei welchen die Luft entwichen zu sein scheint, oder ungleichmä-
ßige Profilabnutzung
● Fahrzeuge mit Fahrtmonitoranzeige: Die Warnleuchte für hohe Motorkühl-
mitteltemperatur leuchtet auf.
● Fahrzeuge mit einer Multi-Informatio nsanzeige: die Nadel der Motorkühl-
mittel-Temperaturanzeige zeigt ständig einen höheren Wert an als
gewöhnlich.
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Klopfen oder andere motorbezogene Geräusche
● Motoraussetzer, -stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden

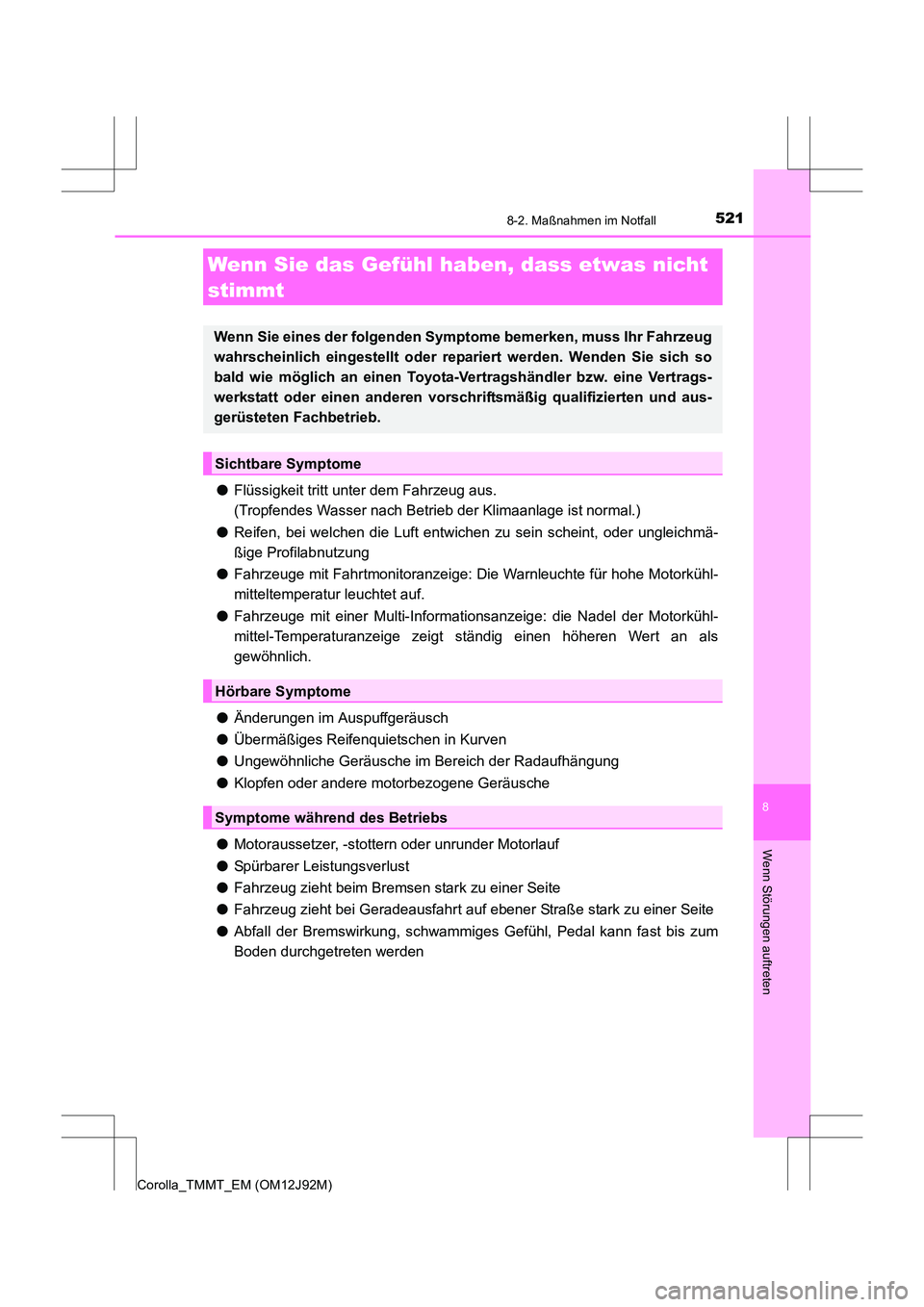

Wenn Sie das Gefühl haben, dass etwas nicht
stimmt
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repariert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Ver tragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs

5228-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
Führen Sie die nachstehenden Schritte aus, um den Motor nach dem Auslö-
sen des Systems erneut anzulassen.
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Stellen Sie den Motorschalter auf die Stellung “ACC” oder “LOCK”.
Starten Sie den Motor erneut.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Stellen Sie den Motorschalter in den Modus ACCESSORY oder schalten
Sie ihn aus.
Starten Sie den Motor erneut.

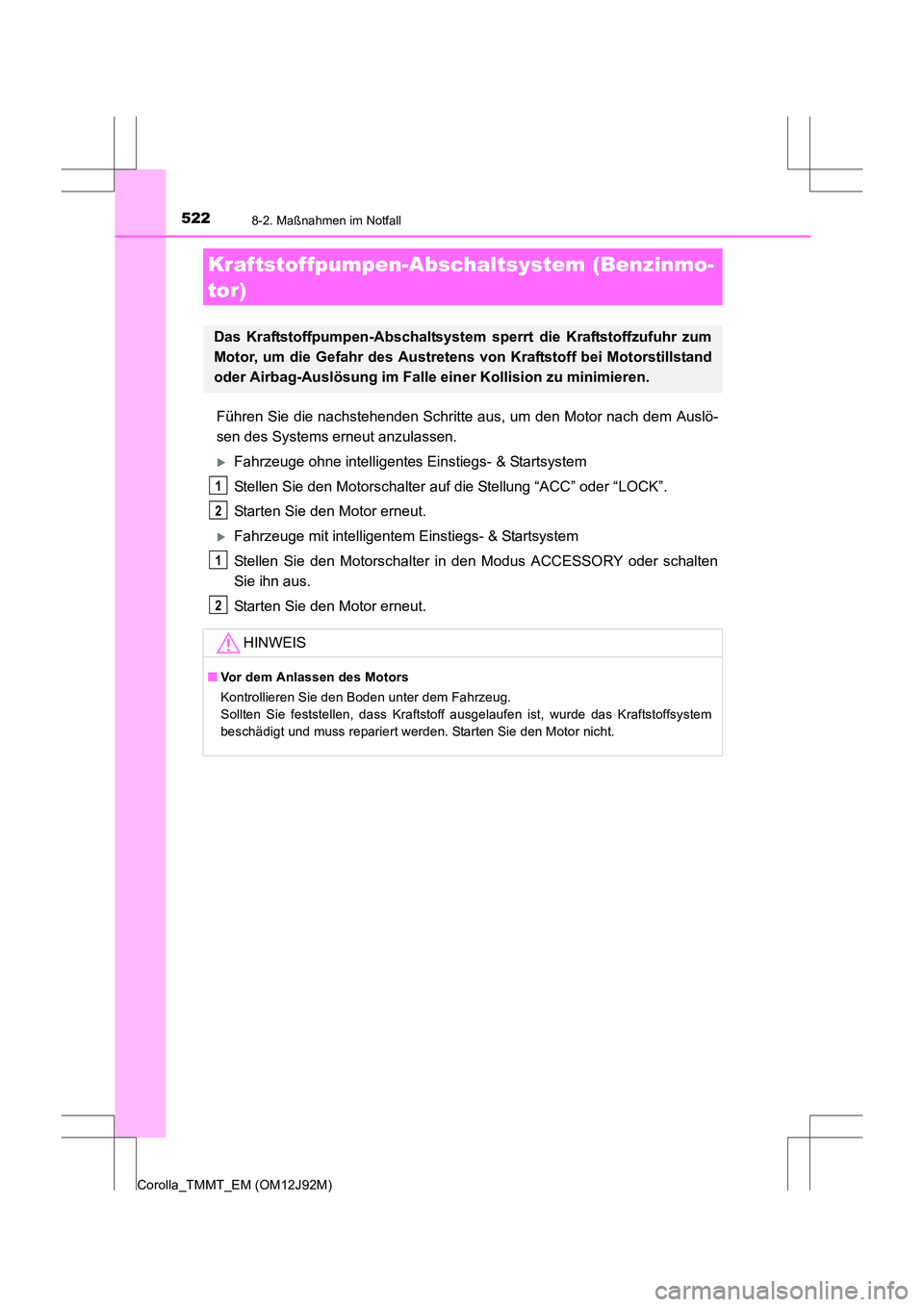

Kraftstoffpumpen-Abschaltsystem (Benzinmo-
tor)
Das Kraftstoffpumpen-Abschaltsystem sperrt die Kraftstoffzufuhr zum
Motor, um die Gefahr des Austretens von Kraftstoff bei Motorstillstand
oder Airbag-Auslösung im Falle einer Kollision zu minimieren.HINWEIS
■Vor dem Anlassen des Motors
Kontrollieren Sie den Boden unter dem Fahrzeug.
Sollten Sie feststellen, dass Kraftstoff ausgelaufen ist, wurde das Kraftstoffsystem
beschädigt und muss repariert werden. Starten Sie den Motor nicht.
1
2
1
2

5238-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)

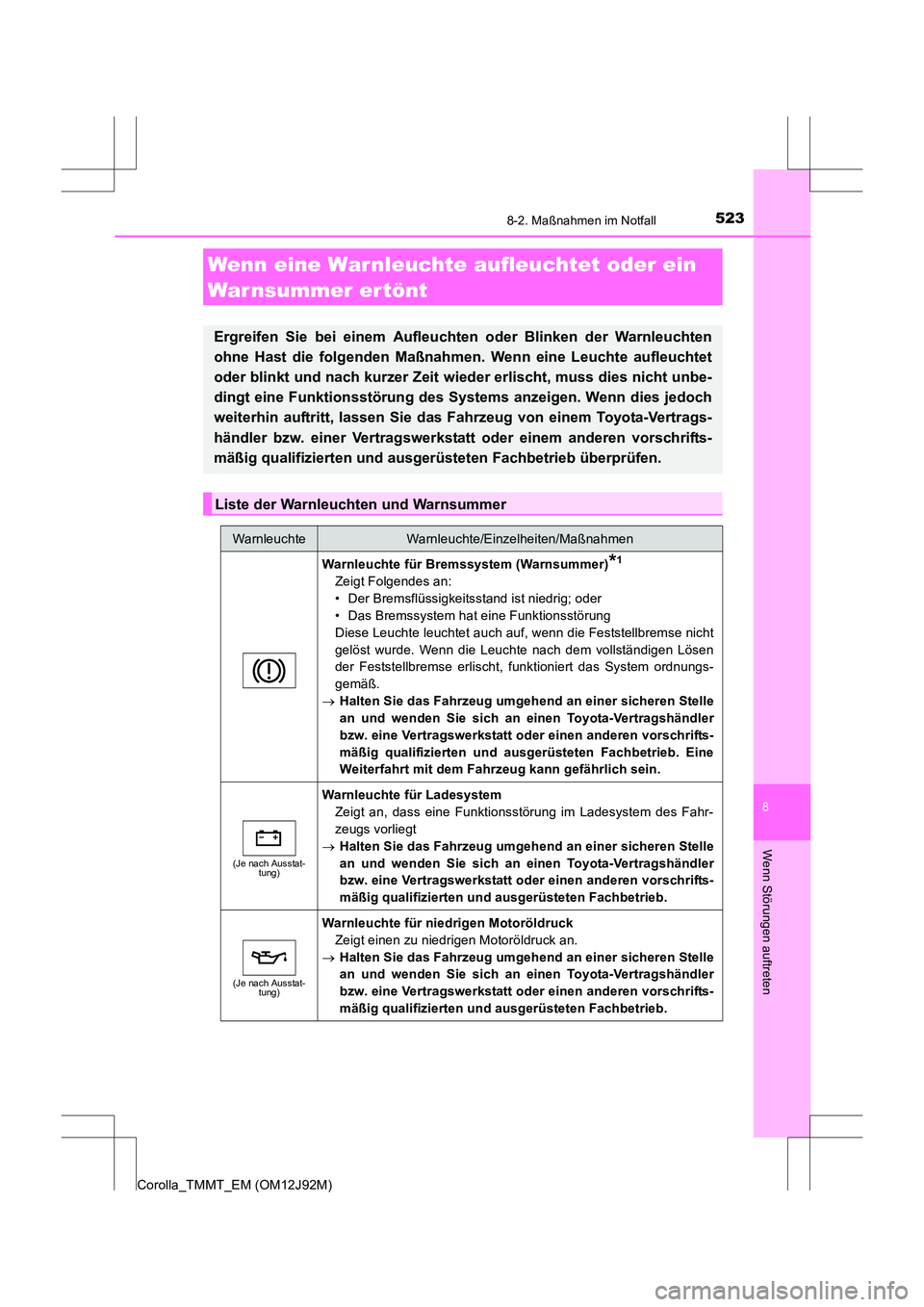

Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken der Warnleuchten
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte aufleuchtet
oder blinkt und nach kurzer Zeit wieder erlischt, muss dies nicht unbe-
dingt eine Funktionsstörung des Systems anzeigen. Wenn dies jedoch
weiterhin auftritt, lassen Sie das Fa hrzeug von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Warnleuchte für Bremssystem (Warnsummer)*1
Zeigt Folgendes an:
• Der Bremsflüssigkeitsstand ist niedrig; oder
• Das Bremssystem hat eine Funktionsstörung
Diese Leuchte leuchtet auch auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem vollständigen Lösen
der Feststellbremse erlischt, funktioniert das System ordnungs-
gemäß.
→ Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb. Eine
Weiterfahrt mit dem Fahrzeug kann gefährlich sein.
(Je nach Ausstat-
tung)
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung im Ladesystem des Fahr-
zeugs vorliegt
→ Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
(Je nach Ausstat-
tung)
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
→ Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.

5248-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
(Je nach Ausstat-tung)

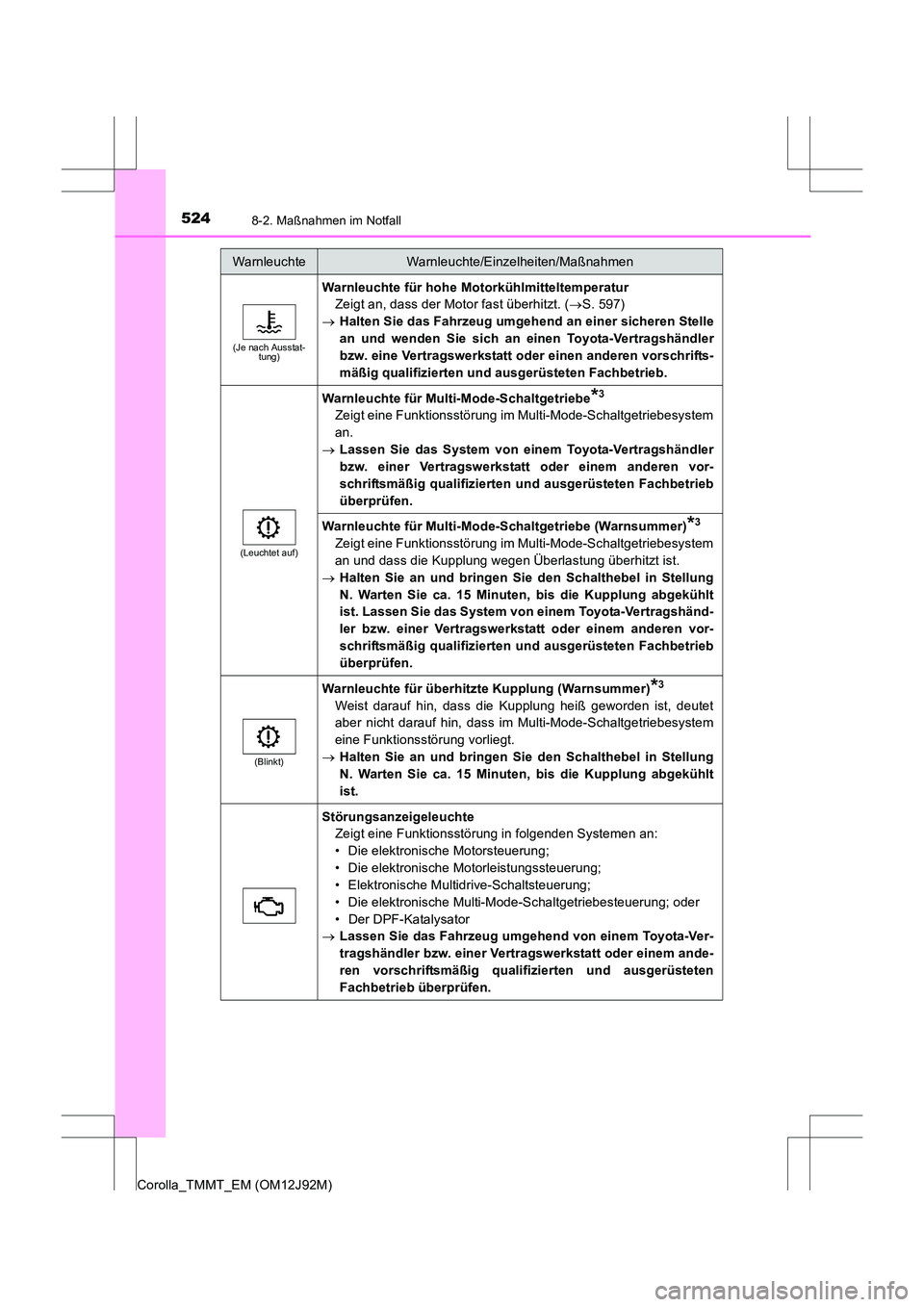

Warnleuchte für hohe Motorkühlmitteltemperatur
Zeigt an, dass der Motor fast überhitzt. ( →S. 597)
→ Halten Sie das Fahrzeug umgehend an einer sicheren Stelle
an und wenden Sie sich an einen Toyota-Vertragshändler
bzw. eine Vertragswerkstatt oder einen anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb.
(Leuchtet auf)
Warnleuchte für Multi-Mode-Schaltgetriebe*3
Zeigt eine Funktionsstörung im Multi-Mode-Schaltgetriebesystem
an.
→ Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
Warnleuchte für Multi-Mode-Schaltgetriebe (Warnsummer)*3
Zeigt eine Funktionsstörung im Multi-Mode-Schaltgetriebesystem
an und dass die Kupplung wegen Überlastung überhitzt ist.
→ Halten Sie an und bringen Sie den Schalthebel in Stellung
N. Warten Sie ca. 15 Minuten, bis die Kupplung abgekühlt
ist. Lassen Sie das System von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
(Blinkt)
Warnleuchte für überhitzte Kupplung (Warnsummer)*3
Weist darauf hin, dass die Kupplung heiß geworden ist, deutet
aber nicht darauf hin, dass im Multi-Mode-Schaltgetriebesystem
eine Funktionsstörung vorliegt.
→ Halten Sie an und bringen Sie den Schalthebel in Stellung
N. Warten Sie ca. 15 Minuten, bis die Kupplung abgekühlt
ist.
Störungsanzeigeleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Die elektronische Motorsteuerung;
• Die elektronische Motorleistungssteuerung;
• Elektronische Multidrive-Schaltsteuerung;
• Die elektronische Multi-Mode-Schaltgetriebesteuerung; oder
• Der DPF-Katalysator
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

5258-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)

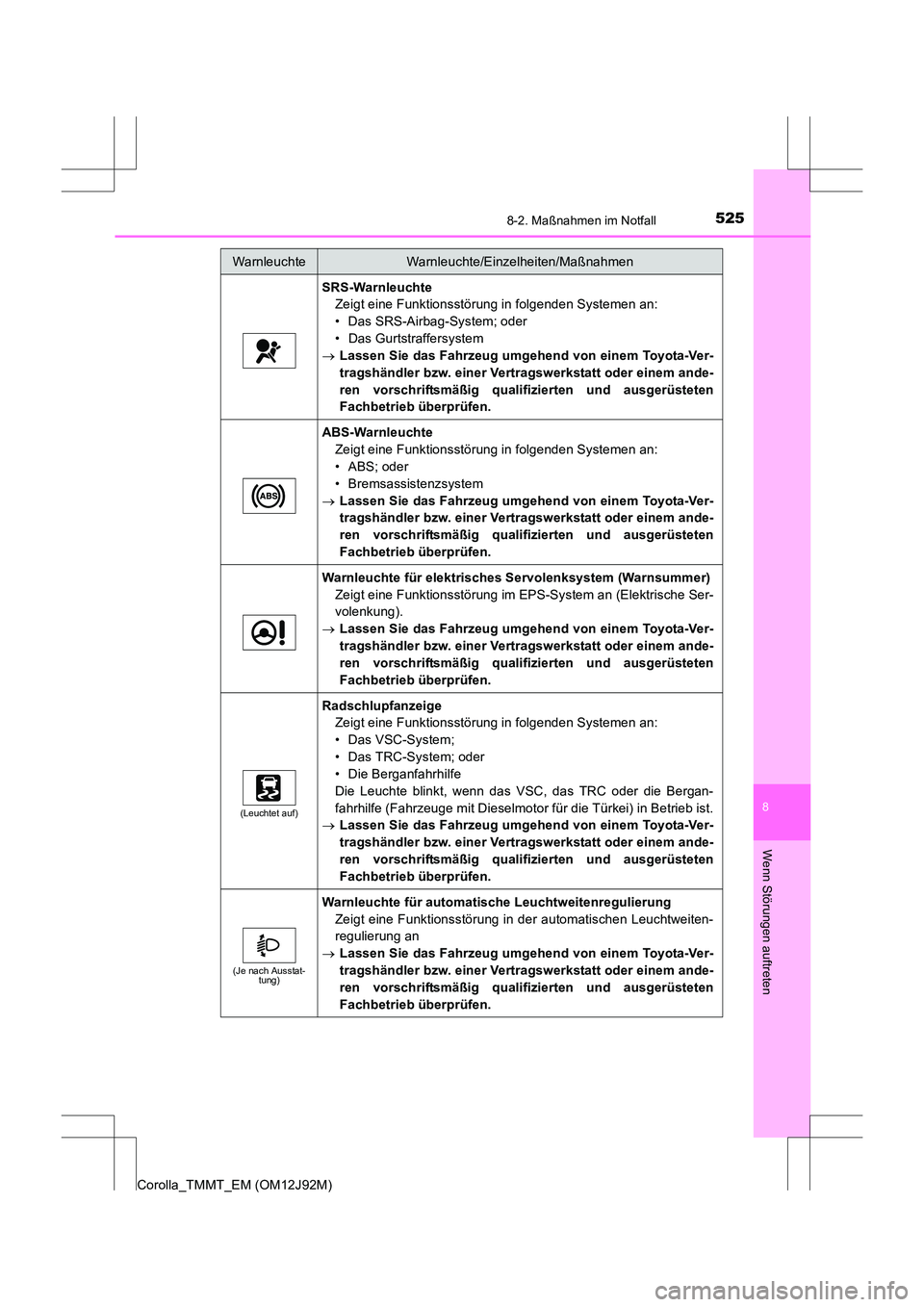

SRS-WarnleuchteZeigt eine Funktionsstörung in folgenden Systemen an:
• Das SRS-Airbag-System; oder
• Das Gurtstraffersystem
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
ABS-Warnleuchte
Zeigt eine Funktionsstörung in folgenden Systemen an:
• ABS; oder
• Bremsassistenzsystem
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Zeigt eine Funktionsstörung im EPS-System an (Elektrische Ser-
volenkung).
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Leuchtet auf)
Radschlupfanzeige
Zeigt eine Funktionsstörung in folgenden Systemen an:
• Das VSC-System;
• Das TRC-System; oder
• Die Berganfahrhilfe
Die Leuchte blinkt, wenn das VSC, das TRC oder die Bergan-
fahrhilfe (Fahrzeuge mit Dieselmotor für die Türkei) in Betrieb ist.
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Je nach Ausstat-
tung)
Warnleuchte für automatische Leuchtweitenregulierung
Zeigt eine Funktionsstörung in der automatischen Leuchtweiten-
regulierung an
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

5268-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
(Je nach Ausstat-tung)
Warnleuchte für LED-Scheinwerfer (Warnsummer)
Weist auf eine Funktionsstörung der LED-Scheinwerfer hin
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Je nach Ausstat-
tung)
PCS-Warnleuchte
Wenn die Warnleuchte blinkt (und ein Summer ertönt):
Zeigt eine Funktionsstörung im PCS (Pre-Crash-Sicherheitssys-
tem) an
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
Wenn die Warnleuchte blinkt (und kein Summer ertönt):
Zeigt an, dass das PCS (Pre-Crash-Sicherheitssystem) vorüber-
gehend nicht zur Verfügung steht, möglicherweise bedingt durch
Folgendes:
• Der Teil der Windschutzscheibe um den vorderen Sensor ist verschmutzt, beschlagen oder mit Kondenswasser, Eis, Auf-
klebern usw. bedeckt.
→ Entfernen Sie Schmutz, Beschlag, Kondenswasser, Eis,
Aufkleber usw. ( →S. 245)
• Die Temperatur des vorderen Sensors ist sich außerhalb des Betriebsbereichs
→ Warten Sie einen Moment, bis der Bereich um den vorderen
Sensor ausreichend abgekühlt ist.
Wenn die Warnleuchte leuchtet:
Entweder ist das VSC-System (Fahrzeugstabilitätsregelung)
oder das PCS (Pre-Crash-Sicherheitssystem) deaktiviert oder
beide sind deaktiviert.
→ Zur Aktivierung des PCS sowohl das VSC-System als auch
das PCS aktivieren. ( →S. 251, 320)
(Blinkt)
(Je nach Ausstat- tung)
Stopp- & Start-Abbruchanzeige
Weist auf eine Fehlfunktion im Stopp- & Startsystem hin
(Die Stopp- & Start-Abbruchanzeige leuchtet auf, wenn das Sys-
tem deaktiviert wird: →S. 278)
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

5278-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
(Je nach Ausstat-tung)

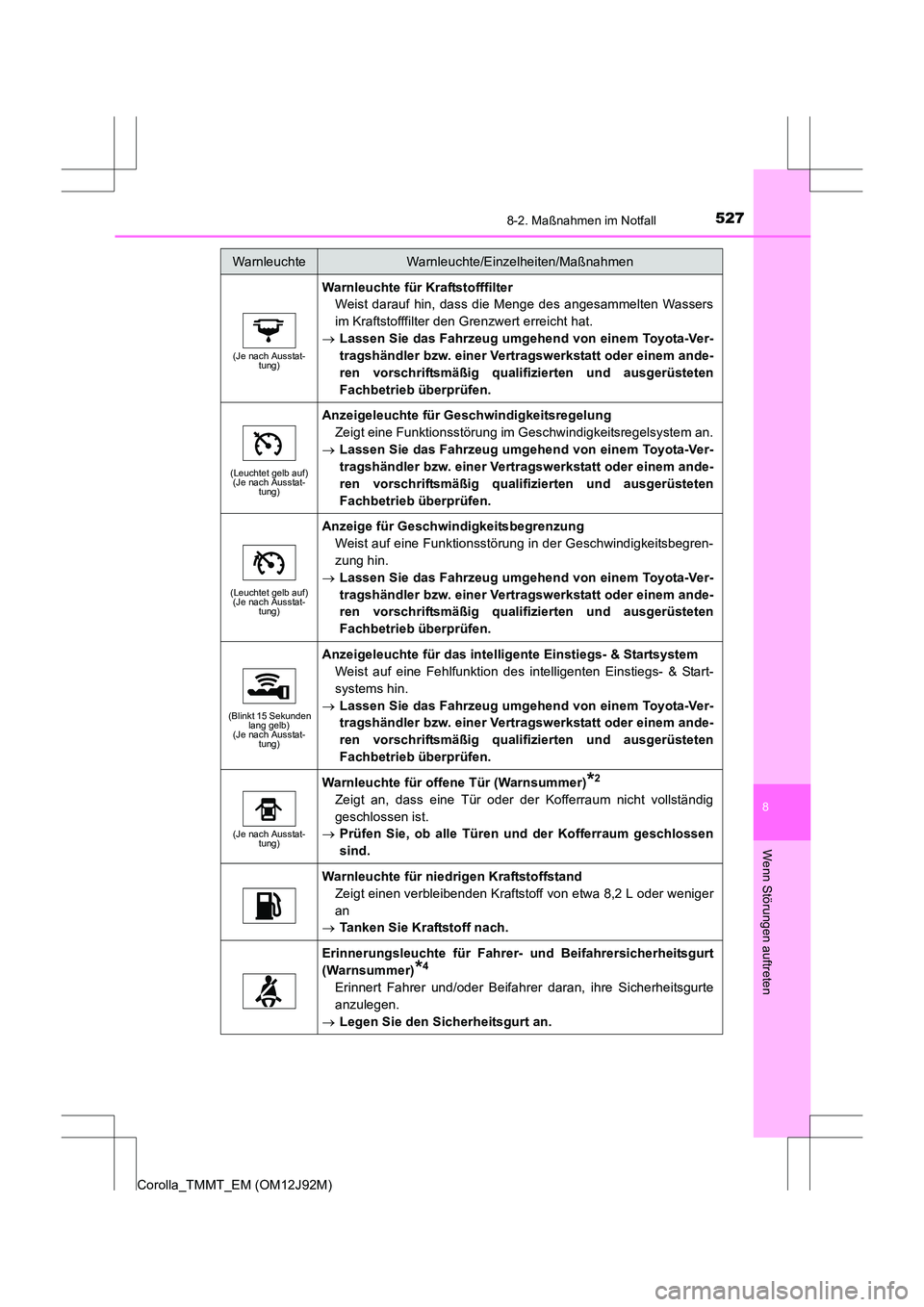

Warnleuchte für Kraftstofffilter
Weist darauf hin, dass die Menge des angesammelten Wassers
im Kraftstofffilter den Grenzwert erreicht hat.
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Leuchtet gelb auf)
(Je nach Ausstat- tung)
Anzeigeleuchte für Geschwindigkeitsregelung
Zeigt eine Funktionsstörung im Geschwindigkeitsregelsystem an.
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Leuchtet gelb auf)
(Je nach Ausstat-
tung)
Anzeige für Geschwindigkeitsbegrenzung
Weist auf eine Funktionsstörung in der Geschwindigkeitsbegren-
zung hin.
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Blinkt 15 Sekunden
lang gelb)
(Je nach Ausstat- tung)
Anzeigeleuchte für das intelligente Einstiegs- & Startsystem
Weist auf eine Fehlfunktion des intelligenten Einstiegs- & Start-
systems hin.
→ Lassen Sie das Fahrzeug umgehend von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb überprüfen.
(Je nach Ausstat-
tung)
Warnleuchte für offene Tür (Warnsummer)*2
Zeigt an, dass eine Tür oder der Kofferraum nicht vollständig
geschlossen ist.
→ Prüfen Sie, ob alle Türen und der Kofferraum geschlossen
sind.
Warnleuchte für niedrigen Kraftstoffstand
Zeigt einen verbleibenden Kraftstoff von etwa 8,2 L oder weniger
an
→ Tanken Sie Kraftstoff nach.
Erinnerungsleuchte für Fahrer- und Beifahrersicherheitsgurt
(Warnsummer)
*4
Erinnert Fahrer und/oder Beifahrer daran, ihre Sicherheitsgurte
anzulegen.
→ Legen Sie den Sicherheitsgurt an.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

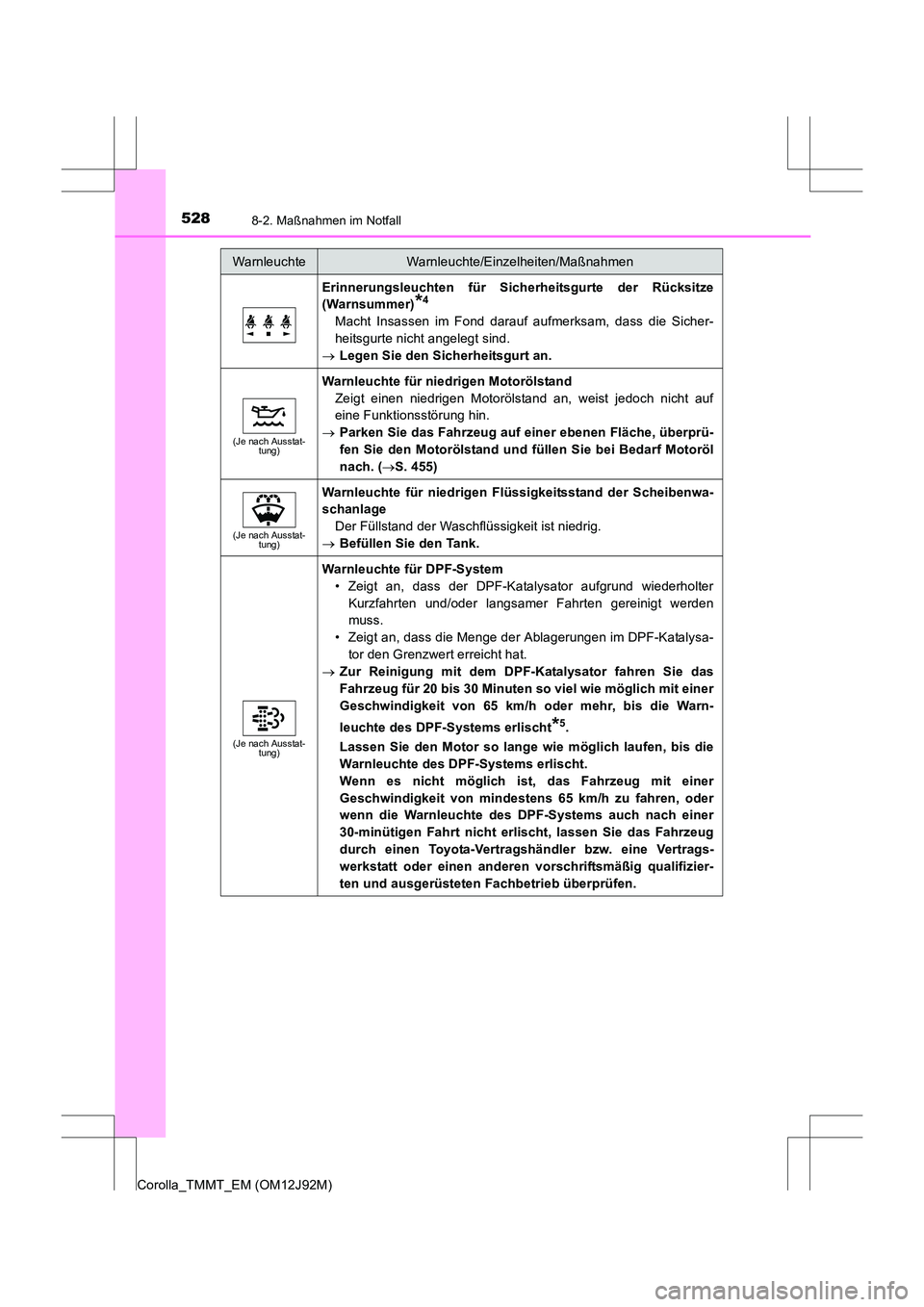

5288-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
Erinnerungsleuchten für Sicherheitsgurte der Rücksitze
(Warnsummer)
*4
Macht Insassen im Fond darauf aufmerksam, dass die Sicher-
heitsgurte nicht angelegt sind.
→ Legen Sie den Sicherheitsgurt an.
(Je nach Ausstat-
tung)
Warnleuchte für niedrigen Motorölstand
Zeigt einen niedrigen Motorölstand an, weist jedoch nicht auf
eine Funktionsstörung hin.
→ Parken Sie das Fahrzeug auf einer ebenen Fläche, überprü-
fen Sie den Motorölstand und füllen Sie bei Bedarf Motoröl
nach. ( →S. 455)
(Je nach Ausstat-
tung)
Warnleuchte für niedrigen Flüssigkeitsstand der Scheibenwa-
schanlage
Der Füllstand der Waschflüssigkeit ist niedrig.
→ Befüllen Sie den Tank.
(Je nach Ausstat-
tung)
Warnleuchte für DPF-System
• Zeigt an, dass der DPF-Katalysator aufgrund wiederholter Kurzfahrten und/oder langsamer Fahrten gereinigt werden
muss.
• Zeigt an, dass die Menge der Ablagerungen im DPF-Katalysa- tor den Grenzwert erreicht hat.
→ Zur Reinigung mit dem DPF-Katalysator fahren Sie das
Fahrzeug für 20 bis 30 Minuten so viel wie möglich mit einer
Geschwindigkeit von 65 km/h oder mehr, bis die Warn-
leuchte des DPF-Systems erlischt
*5.
Lassen Sie den Motor so lange wie möglich laufen, bis die
Warnleuchte des DPF-Systems erlischt.
Wenn es nicht möglich ist, das Fahrzeug mit einer
Geschwindigkeit von mindestens 65 km/h zu fahren, oder
wenn die Warnleuchte des DPF-Systems auch nach einer
30-minütigen Fahrt nicht erlischt, lassen Sie das Fahrzeug
durch einen Toyota-Vertragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizier-
ten und ausgerüsteten Fachbetrieb überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
