2017 TOYOTA COROLLA Betriebsanleitungen (in German)

2574-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Situationen, in welchen das System möglicherweise nicht ordnungsgemäß funk-
tioniert
●Ein einigen Situationen, wie z. B. den folgenden, erkennt der vordere Sensor ein
Fahrzeug möglicherweise nicht, was eine ordnungsgemäße Funktion des Systems
verhindert:
• Wenn sich ein entgegenkommendes Fahrzeug Ihrem Fahrzeug nähert
• Beim Heranfahren an die Seite oder Front eines Fahrzeugs
• Wenn das Heck des vorausfahrenden Fahrzeugs klein ist, wie z. B. bei einem
unbeladenen Lastwagen
• Wenn das vorausfahrende Fahrzeug eine Last transportiert, die über die hintere Stoßstange herausragt
• Wenn das vorausfahrende Fahrzeug eine unregelmäßige Form aufweist, wie z. B. ein Traktor oder ein Seitenwagen
• Wenn die Sonne oder eine andere Lichtquelle direkt auf ein vorausfahrendes Fahrzeug scheint
• Wenn ein vorausfahrendes Fahrzeug ein abruptes Manöver durchführt (wie z. B. plötzliches Ausbrechen, Beschleunigen oder Abbremsen)
• Bei plötzlichem Einscheren hinter einem vorausfahrenden Fahrzeug • Wenn das Heck des vorausfahrenden Fahrzeugs niedrig ist, wie z. B. bei einem
Tieflad er
• Wenn das vorausfahrende Fahrzeug eine sehr hohe Bodenfreiheit aufweist
• Wenn ein Fahrzeug vor Ihnen einschert oder seitlich von einem Fahrzeug auf-
taucht

2584-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)• Wenn das Fahrzeug von Wasser, Schnee, Staub usw. eines vorausfahrenden
Fahrzeugs getroffen wird
• Beim Fahren durch Dampf oder Rauch, der Fahrzeuge vor Ihnen verdecken kann
• Beim Fahren in einem Bereich, in dem sich die Helligkeit der Umgebung plötzlich ändert, wie z. B. dem Ein- oder Ausgang eines Tunnels
• Beim Fahren in einer Kurve und eine gewisse Zeit nach dem Fahren in einer Kurve
• Wenn sich das vorausfahrende Fahrzeug
nicht direkt vor Ihrem Fahrzeug befindet
• Beim Fahren bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel,
Schneefall oder einem Sandsturm
• Bei sehr starker direkter Lichteinstrahlung auf den vorderen Sensor, wie z. B. durch
die Sonne oder Scheinwerfern des entge-
genkommenden Verkehrs
• Wenn das Licht der Umgebung gedämpft ist, wie z. B. bei Sonnenauf- oder Sonnen-
untergang, bei Nacht oder in einem Tun-
nel

2594-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)• Wenn die Spur der Räder falsch eingestellt ist
• Wenn der vordere Sensor von einem Wischerblatt verdeckt wird
• Das Fahrzeug schwankt.
• Das Fahrzeug wird mit extrem hohen Geschwindigkeiten gefahren.
• Beim Fahren auf Straßen mit scharfen Kurven oder auf unebenen Fahrbahnen
• Wenn das Fahrzeug vor Ihnen Laser schlecht reflektiert
● In einigen Situationen, wie z. B. den folgenden, kann möglicherweise nicht ausrei-
chend Bremskraft erzielt werden, was einen ordnungsgemäßen Betrieb des Systems
verhindert:
• Wenn die Bremsfunktionen nicht in vollem Umfang arbeiten können, z. B. wenn
die Bauteile der Bremse sehr kalt, sehr heiß oder nass sind
• Wenn das Fahrzeug nicht richtig in Stand gehalten wird (Bremsen oder Reifen
sind übermäßig abgenutzt, falscher Reifendruck usw.)
• Wenn das Fahrzeug auf einer Schotterstraße oder einer anderen rutschigen Oberfläche gefahren wird
• Wenn Ihr Fahrzeug ins Schleudern kommt
• Wenn der vordere Teil des Fahrzeugs
angehoben oder abgesenkt ist
• Wenn der Sensor aufgrund eines starken Schlags auf den Sensor usw. falsch aus-
gerichtet ist

2604-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)■
Wenn die PCS-Warnleuchte blinkt und auf der Multi-Informationsanzeige eine
Warnmeldung angezeigt wird
Das Pre-Crash-Sicherheitssystem ist möglicherweise vorübergehend nicht verfügbar
oder es liegt eine Funktionsstörung im System vor.
●In den folgenden Situationen erlischt die Warnleuchte, die Meldung verschwindet
und das System ist erneut betriebsbereit, wenn die normalen Betriebsbedingungen
wieder vorliegen:
• Wenn der Bereich um den vorderen Sensor heiß ist, wie z. B. in der Sonne
• Wenn die Windschutzscheibe beschlagen oder mit Kondenswasser oder Eis
bedeckt ist ( →S. 400, 410)
• Wenn der vordere Sensor oder der Bereich um einen der Sensoren kalt ist, z. B. in einer extrem kalten Umgebung
• Wenn der Bereich vor dem vorderen Sensor versperrt ist, wie z. B. wenn die Motorhaube geöffnet ist
● Wenn die PCS-Warnleuchte weiter blinkt oder die Warnmeldung nicht verschwindet,
weist das System möglicherweise eine Funktionsstörung auf. Lassen Sie das Fahr-
zeug umgehend von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
■ Wenn VSC deaktiviert ist
●Wenn TRC und VSC deaktiviert werden ( →S. 320), werden auch der Pre-Crash-
Bremsassistent und die Pre-Crash-Bremsfunktionen deaktiviert. Die Pre-Crash-
Warnfunktion funktioniert jedoch weiterhin.
● Die PCS-Warnleuchte leuchtet auf und “Pre-Crash-Bremse deaktiviert, weil VSC
ausgeschaltet ist.” wird auf der Multi-Informationsanzeige angezeigt.

2614-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)
Beim Fahren auf Straßen mit weißen (gelben) Linien warnt diese Funktion
den Fahrer, wenn das Fahrzeug im Begrif f steht, die eigene Fahrspur zu ver-
lassen.
Das LDA-System erkennt sichtbare
weiße (gelbe) Linien mit dem vorde-
ren Sensor im oberen Bereich der
Windschutzscheibe.
Wenn das System feststellt, dass das
Fahrzeug möglicherweise von seiner
Fahrspur abkommt, wird eine War-
nung auf der Multi-Informationsan-
zeige angezeigt und der
Warnsummer ertönt, um den Fahrer
zu warnen.
Wenn der Warnsummer ertönt, prüfen
Sie die Straßenumgebung und betäti-
gen Sie vorsichtig das Lenkrad, um das
Fahrzeug wieder mittig zwischen die
weißen (gelben) Linien zu bewegen.
LDA (Alar m bei Fahrspurabweichung)∗
∗: Je nach Ausstattung
Funktionsübersicht
Alarmfunktion bei Fahrspurabweichung

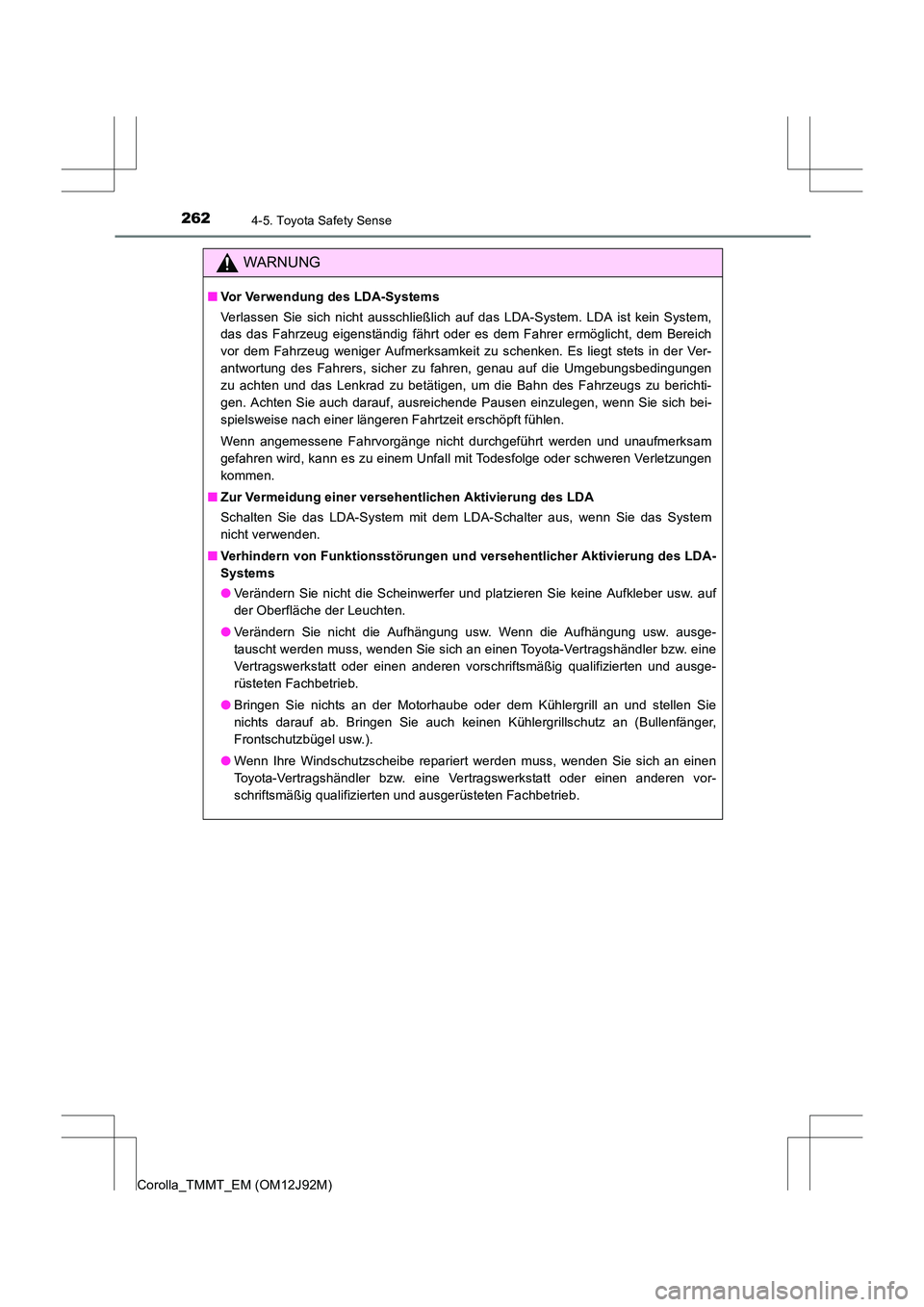

2624-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Vor Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. LDA ist kein System,
das das Fahrzeug eigenständig fährt oder es dem Fahrer ermöglicht, dem Bereich
vor dem Fahrzeug weniger Aufmerksamkeit zu schenken. Es liegt stets in der Ver-
antwortung des Fahrers, sicher zu fahren, genau auf die Umgebungsbedingungen
zu achten und das Lenkrad zu betätigen, um die Bahn des Fahrzeugs zu berichti-
gen. Achten Sie auch darauf, ausreichende Pausen einzulegen, wenn Sie sich bei-
spielsweise nach einer längeren Fahrtzeit erschöpft fühlen.
Wenn angemessene Fahrvorgänge nicht durchgeführt werden und unaufmerksam
gefahren wird, kann es zu einem Unfall mit Todesfolge oder schweren Verletzungen
kommen.
■ Zur Vermeidung einer versehentlichen Aktivierung des LDA
Schalten Sie das LDA-System mit dem LDA-Schalter aus, wenn Sie das System
nicht verwenden.
■ Verhindern von Funktionsstörungen und versehentlicher Aktivierung des LDA-
Systems
●Verändern Sie nicht die Scheinwerfer und platzieren Sie keine Aufkleber usw. auf
der Oberfläche der Leuchten.
● Verändern Sie nicht die Aufhängung usw. Wenn die Aufhängung usw. ausge-
tauscht werden muss, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb.
● Bringen Sie nichts an der Motorhaube oder dem Kühlergrill an und stellen Sie
nichts darauf ab. Bringen Sie auch keinen Kühlergrillschutz an (Bullenfänger,
Frontschutzbügel usw.).
● Wenn Ihre Windschutzscheibe repariert werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

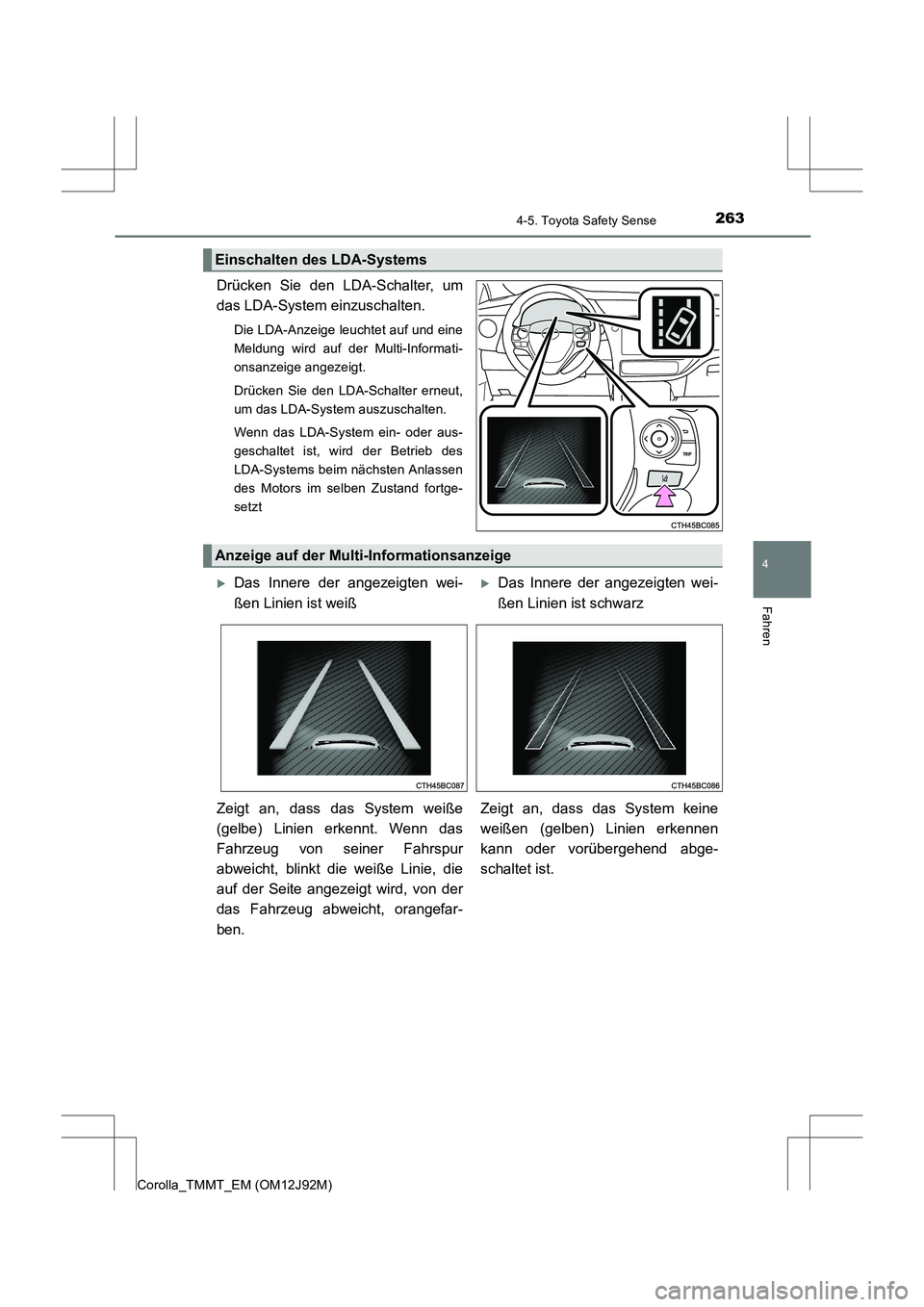

2634-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)
Drücken Sie den LDA-Schalter, um
das LDA-System einzuschalten.
Die LDA-Anzeige leuchtet auf und eine
Meldung wird auf der Multi-Informati-
onsanzeige angezeigt.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder aus-
geschaltet ist, wird der Betrieb des
LDA-Systems beim nächsten Anlassen
des Motors im selben Zustand fortge-
setzt
Einschalten des LDA-Systems
Anzeige auf der Multi-Informationsanzeige
XDas Innere der angezeigten wei-
ßen Linien ist weißXDas Innere der angezeigten wei-
ßen Linien ist schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das
Fahrzeug von seiner Fahrspur
abweicht, blinkt die weiße Linie, die
auf der Seite angezeigt wird, von der
das Fahrzeug abweicht, orangefar-
ben. Zeigt an, dass das System keine
weißen (gelben) Linien erkennen
kann oder vorübergehend abge-
schaltet ist.

2644-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)
■Wenn “LDA-System prüfen.” auf der Multi-Informationsanzeige angezeigt wird
Wenn die Anzeige für LDA nicht aufleuchtet, wenn der Schalter für LDA gedrückt wird,
um das System einzuschalten, liegt möglicherweise eine Funktionsstörung des Sys-
tems vor. Lassen Sie das Fahrzeug umgehend von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
■ Betriebsbedingungen
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
●LDA ist eingeschaltet.
● Die Fahrzeuggeschwindigkeit beträgt etwa 50 km/h oder mehr.
● Das System erkennt weiße (gelbe) Linien.
● Die Breite der Fahrspur beträgt etwa 3 m oder mehr.
● Der Hebel für den Fahrtrichtungsanzeiger wird nicht betätigt.
● Das Fahrzeug wird auf einer geraden Straße oder durch eine leichte Kurve mit einem
Radius von mehr als etwa 150 m gefahren.
● Es werden keine Funktionsstörungen des Systems erkannt. ( →S. 523)
■ Vorübergehende Abschaltung der Funktionen
Wenn die Betriebsbedingungen nicht länger erfüllt sind, können Funktionen vorüber-
gehend abgeschaltet werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird
der Betrieb der Funktion aber wieder automatisch hergestellt.
■ Alarmfunktion bei Fahrspurabweichung
Der Warnsummer ist möglicherweise aufgrund externer Geräusche, Audiowiedergabe
usw. schwer zu hören.
■ Weiße (gelbe) Linien befinden sich nur an einem Straßenrand
Das LDA-System funktioniert für die Seite nicht, auf der keine weißen (gelben) Linien
erkannt werden konnten.
■ Nachdem das Fahrzeug in der Sonne geparkt wurde
Das LDA-System ist möglicherweise nicht verfügbar und eine Warnmeldung wird mög-
licherweise für einige Zeit nach dem Anfahren angezeigt. Wenn die Temperatur im
Fahrgastraum abnimmt und im Bereich des vorderen Sensors ( →S. 243) die geeig-
nete Betriebstemperatur erreicht wird, steht das System wieder zur Verfügung.
■ Wenn Fahrbahnmarkierungen nur auf einer Seite des Fahrzeugs vorhanden sind
Der Alarm bei Fahrspurabweichung funktioniert für die Seite nicht, auf der keine Fahr-
bahnmarkierungen erkannt werden können.
