4096-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)■
Entfernen von Beschlag auf der Windschutzscheibe
Heizelemente werden zum Entfernen von Beschlag auf der Windschutz-
scheibe und den vorderen Seitentürscheiben verwendet.
Drücken Sie .
Die Entfeuchtungsfunktion ist in Betrieb und die Gebläsestufe wird erhöht.
Stellen Sie die Außen-/Umluftbetrieb-Taste auf den Außenluftmodus, wenn der
Umluftmodus verwendet wird. (Die Umschaltung erfolgt eventuell automatisch.)
Um den Beschlag der Windschutzscheibe und der vorderen Seitenfenster früh-
zeitig zu entfernen, schalten Sie den Luftstrom und die Temperatur hoch.
Drücken Sie erneut, um zum vorherigen Modus zurückzukehren, wenn
der Beschlag von der Windschutzscheibe entfernt ist.

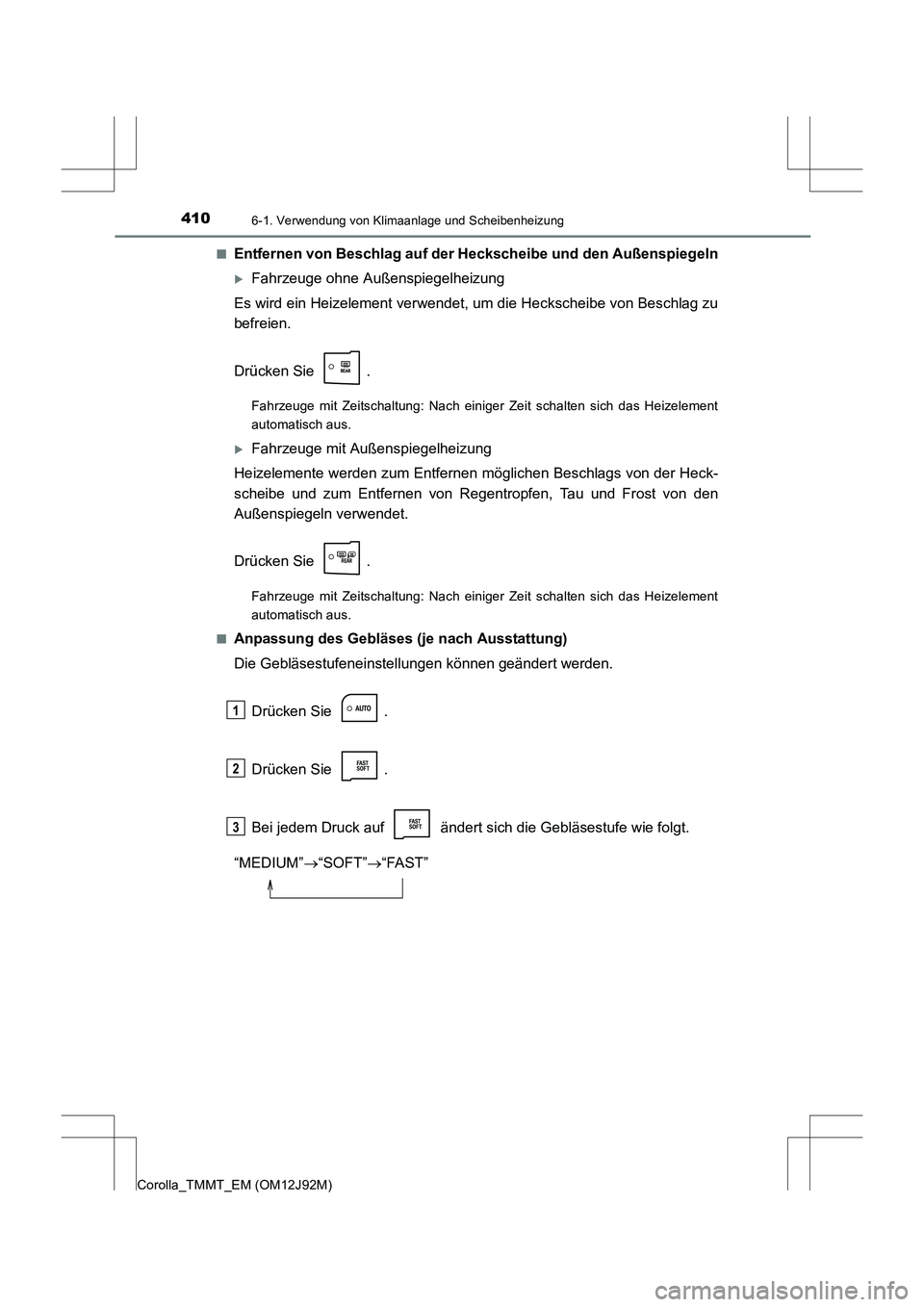

4106-1. Verwendung von Klimaanlage und Scheibenheizung
Corolla_TMMT_EM (OM12J92M)■
Entfernen von Beschlag auf der Heckscheibe und den Außenspiegeln
XFahrzeuge ohne Außenspiegelheizung
Es wird ein Heizelement verwendet, um die Heckscheibe von Beschlag zu
befreien.
Drücken Sie .
Fahrzeuge mit Zeitschaltung: Nach einiger Zeit schalten sich das Heizelement
automatisch aus.
XFahrzeuge mit Außenspiegelheizung
Heizelemente werden zum Entfernen möglichen Beschlags von der Heck-
scheibe und zum Entfernen von Regentropfen, Tau und Frost von den
Außenspiegeln verwendet.
Drücken Sie .
Fahrzeuge mit Zeitschaltung: Nach einiger Zeit schalten sich das Heizelement
automatisch aus.
■
Anpassung des Gebläses (je nach Ausstattung)
Die Gebläsestufeneinstellungen können geändert werden.
Drücken Sie .
Drücken Sie .
Bei jedem Druck auf ändert sich die Gebläsestufe wie folgt.
“MEDIUM” →“SOFT” →“FAST”
1
2
3

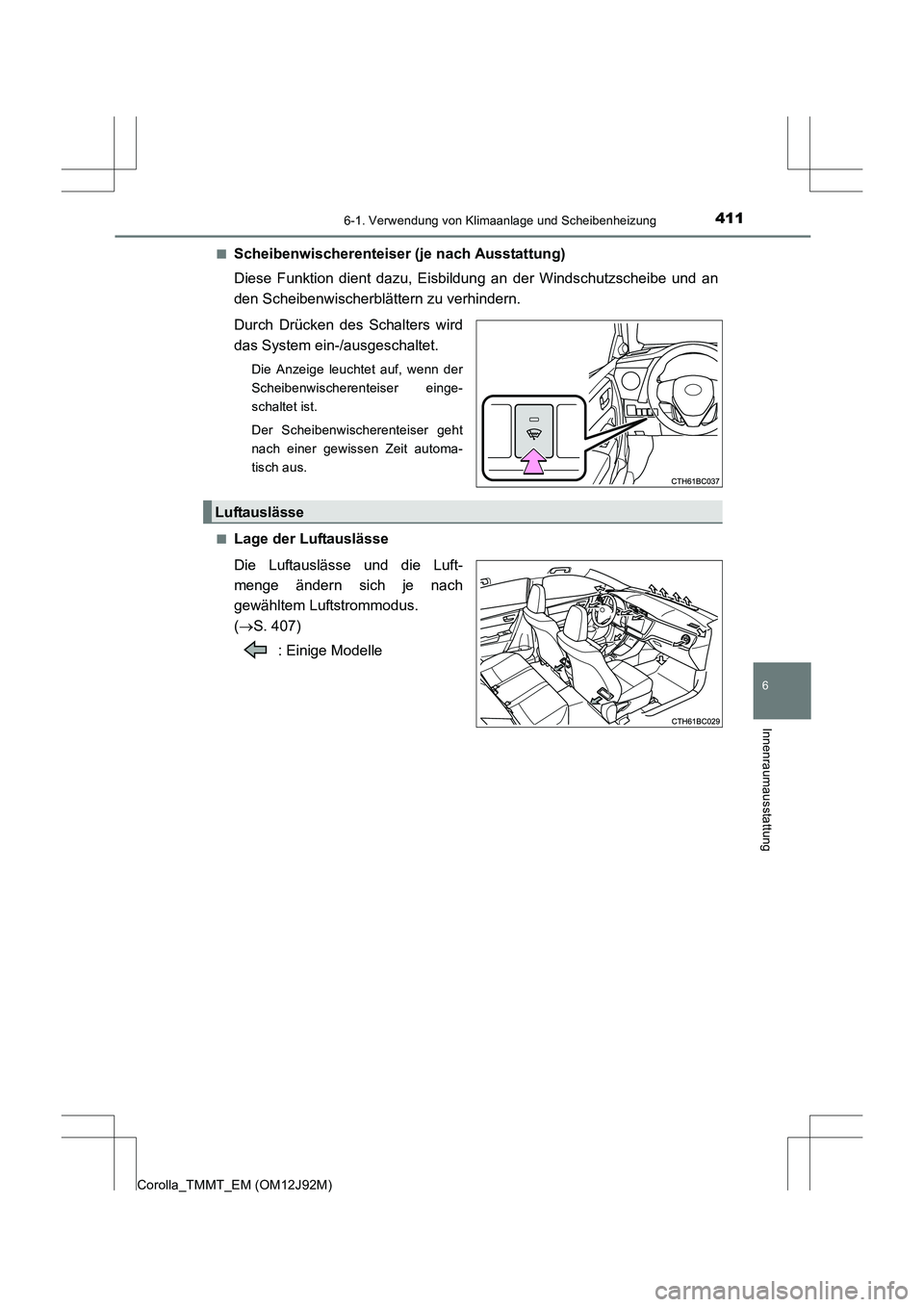

4116-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)■
Scheibenwischerenteiser (je nach Ausstattung)
Diese Funktion dient dazu, Eisbildung an der Windschutzscheibe und an
den Scheibenwischerblättern zu verhindern.
Durch Drücken des Schalters wird
das System ein-/ausgeschaltet.
Die Anzeige leuchtet auf, wenn der
Scheibenwischerenteiser einge-
schaltet ist.
Der Scheibenwischerenteiser geht
nach einer gewissen Zeit automa-
tisch aus.
■
Lage der Luftauslässe
Die Luftauslässe und die Luft-
menge ändern sich je nach
gewähltem Luftstrommodus.
( → S. 407)
: Einige Modelle
Luftauslässe

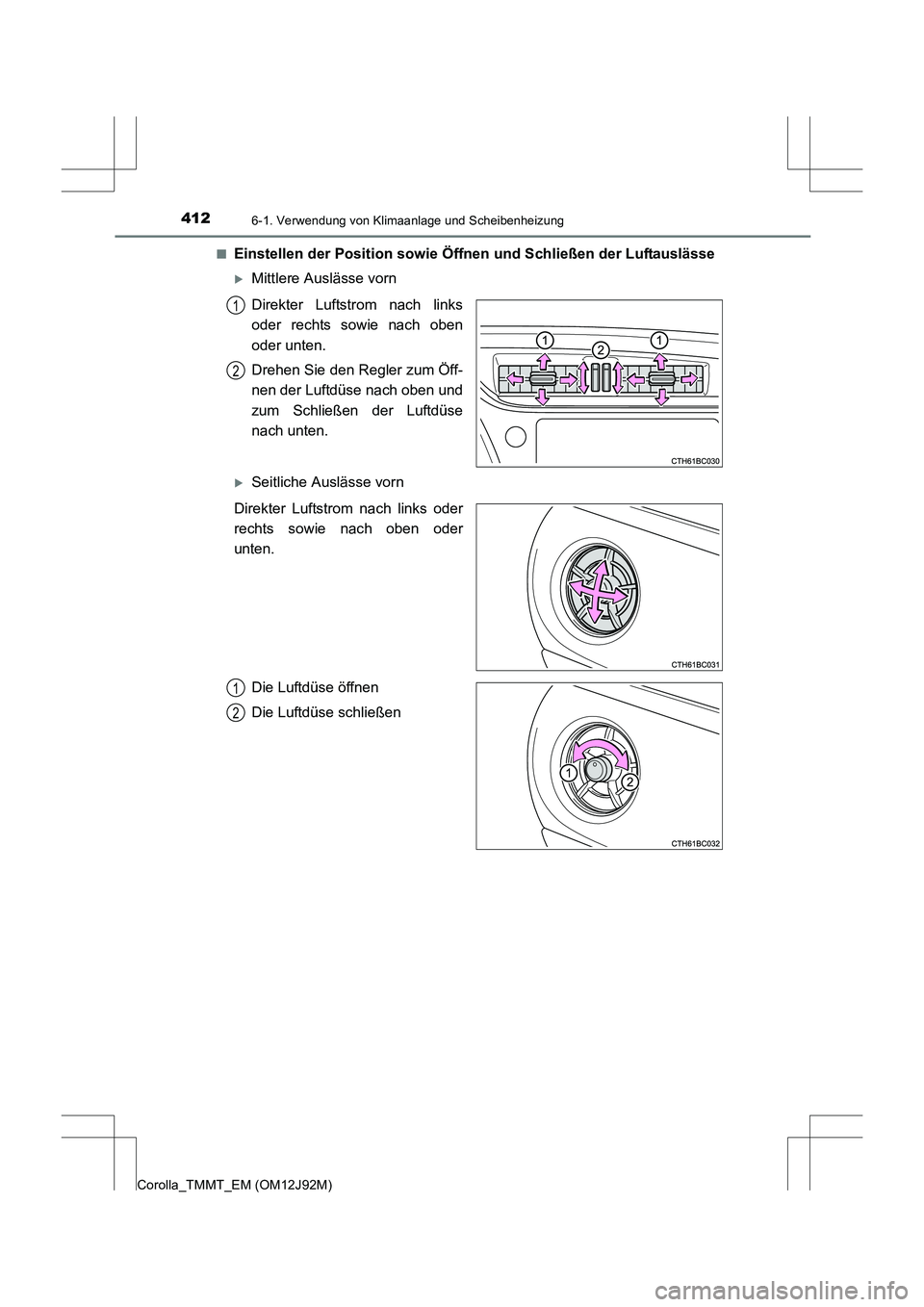

4126-1. Verwendung von Klimaanlage und Scheibenheizung
Corolla_TMMT_EM (OM12J92M)■
Einstellen der Position sowie Öffnen und Schließen der Luftauslässe
XMittlere Auslässe vorn
Direkter Luftstrom nach links
oder rechts sowie nach oben
oder unten.
Drehen Sie den Regler zum Öff-
nen der Luftdüse nach oben und
zum Schließen der Luftdüse
nach unten.
XSeitliche Auslässe vorn
Direkter Luftstrom nach links oder
rechts sowie nach oben oder
unten.
Die Luftdüse öffnen
Die Luftdüse schließen
1
2
1
2

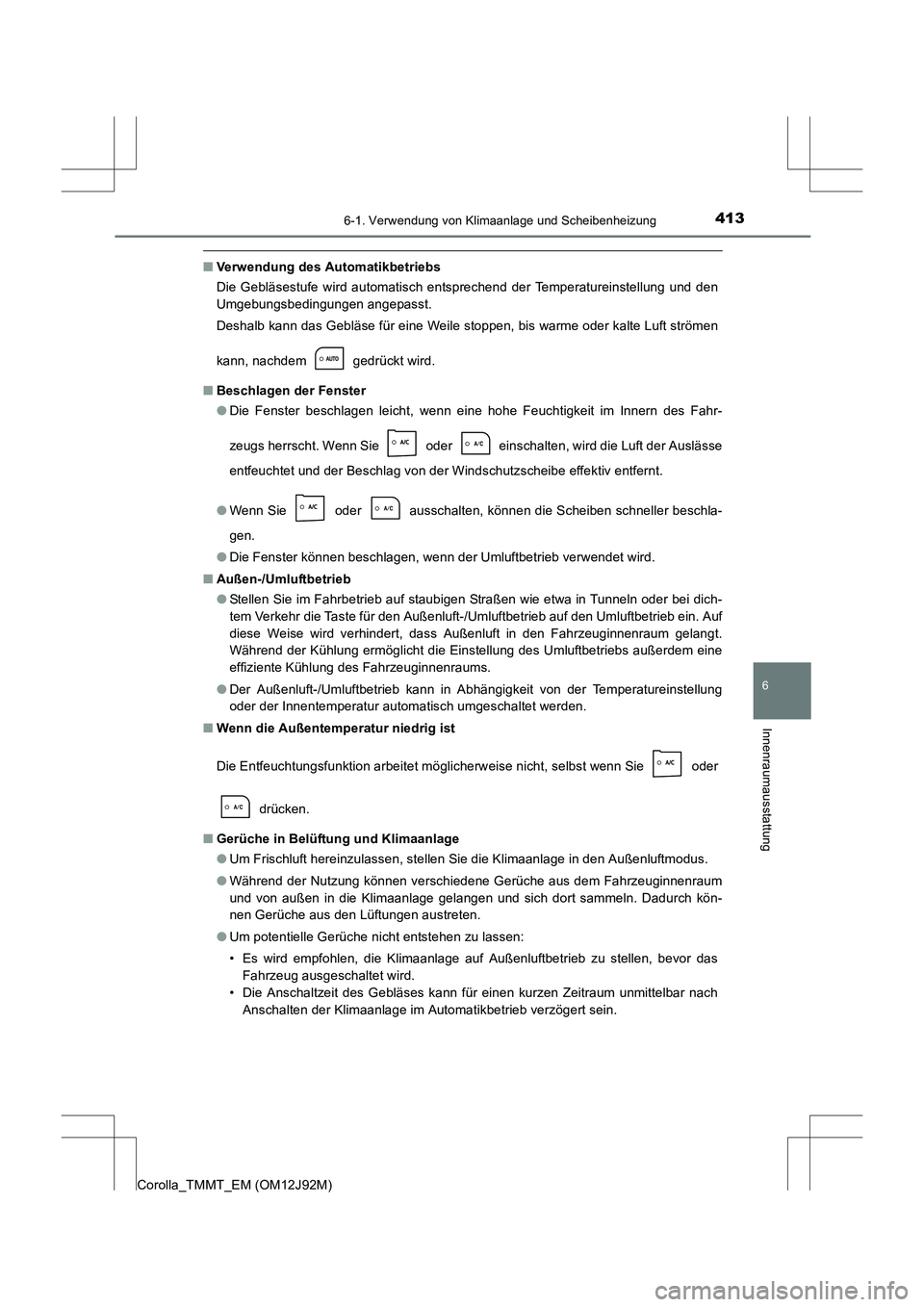

4136-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)
■Verwendung des Automatikbetriebs
Die Gebläsestufe wird automatisch entsprechend der Temperatureinstellung und den
Umgebungsbedingungen angepasst.
Deshalb kann das Gebläse für eine Weile stoppen, bis warme oder kalte Luft strömen
kann, nachdem gedrückt wird.
■ Beschlagen der Fenster
●Die Fenster beschlagen leicht, wenn eine hohe Feuchtigkeit im Innern des Fahr-
zeugs herrscht. Wenn Sie
oder einschalten, wird die Luft der Auslässe
entfeuchtet und der Beschlag von der Windschutzscheibe effektiv entfernt.
● Wenn Sie
oder ausschalten, können die Scheiben schneller beschla-
gen.
● Die Fenster können beschlagen, wenn der Umluftbetrieb verwendet wird.
■ Außen-/Umluftbetrieb
●Stellen Sie im Fahrbetrieb auf staubigen Straßen wie etwa in Tunneln oder bei dich-
tem Verkehr die Taste für den Außenluft-/Umluftbetrieb auf den Umluftbetrieb ein. Auf
diese Weise wird verhindert, dass Außenluft in den Fahrzeuginnenraum gelangt.
Während der Kühlung ermöglicht die Einstellung des Umluftbetriebs außerdem eine
effiziente Kühlung des Fahrzeuginnenraums.
● Der Außenluft-/Umluftbetrieb kann in Abhängigkeit von der Temperatureinstellung
oder der Innentemperatur automatisch umgeschaltet werden.
■ Wenn die Außentemperatur niedrig ist
Die Entfeuchtungsfunktion arbeitet möglicherweise nicht, selbst wenn Sie
oder
drücken.
■ Gerüche in Belüftung und Klimaanlage
●Um Frischluft hereinzulassen, stellen Sie die Klimaanlage in den Außenluftmodus.
● Während der Nutzung können verschiedene Gerüche aus dem Fahrzeuginnenraum
und von außen in die Klimaanlage gelangen und sich dort sammeln. Dadurch kön-
nen Gerüche aus den Lüftungen austreten.
● Um potentielle Gerüche nicht entstehen zu lassen:
• Es wird empfohlen, die Klimaanlage auf Außenluftbetrieb zu stellen, bevor das
Fahrzeug ausgeschaltet wird.
• Die Anschaltzeit des Gebläses kann für einen kurzen Zeitraum unmittelbar nach Anschalten der Klimaanlage im Automatikbetrieb verzögert sein.

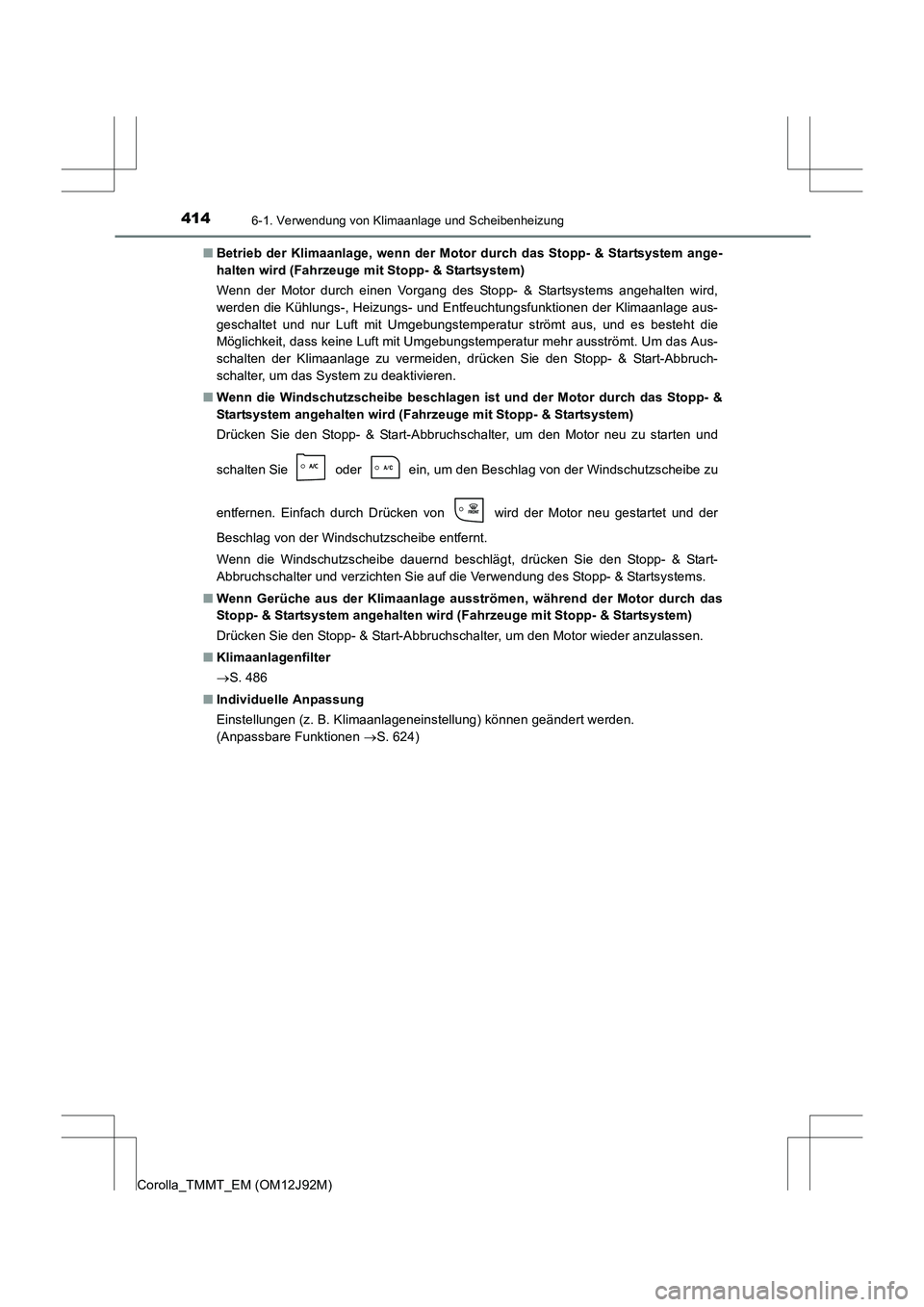

4146-1. Verwendung von Klimaanlage und Scheibenheizung
Corolla_TMMT_EM (OM12J92M)■
Betrieb der Klimaanlage, wenn der Motor durch das Stopp- & Startsystem ange-
halten wird (Fahrzeuge mit Stopp- & Startsystem)
Wenn der Motor durch einen Vorgang des Stopp- & Startsystems angehalten wird,
werden die Kühlungs-, Heizungs- und Entfeuchtungsfunktionen der Klimaanlage aus-
geschaltet und nur Luft mit Umgebungstemperatur strömt aus, und es besteht die
Möglichkeit, dass keine Luft mit Umgebungstemperatur mehr ausströmt. Um das Aus-
schalten der Klimaanlage zu vermeiden, drücken Sie den Stopp- & Start-Abbruch-
schalter, um das System zu deaktivieren.
■ Wenn die Windschutzscheibe beschlagen ist und der Motor durch das Stopp- &
Startsystem angehalten wird (Fahrzeuge mit Stopp- & Startsystem)
Drücken Sie den Stopp- & Start-Abbruchschalter, um den Motor neu zu starten und
schalten Sie
oder ein, um den Beschlag von der Windschutzscheibe zu
entfernen. Einfach durch Drücken von wird der Motor neu gestartet und der
Beschlag von der Windschutzscheibe entfernt.
Wenn die Windschutzscheibe dauernd beschlägt, drücken Sie den Stopp- & Start-
Abbruchschalter und verzichten Sie auf die Verwendung des Stopp- & Startsystems.
■ Wenn Gerüche aus der Klimaanlage ausströmen, während der Motor durch das
Stopp- & Startsystem angehalten wird (Fahrzeuge mit Stopp- & Startsystem)
Drücken Sie den Stopp- & Start-Abbruchschalter, um den Motor wieder anzulassen.
■ Klimaanlagenfilter
→S. 486
■ Individuelle Anpassung
Einstellungen (z. B. Klimaanlageneinstellung) können geändert werden.
(Anpassbare Funktionen →S. 624)

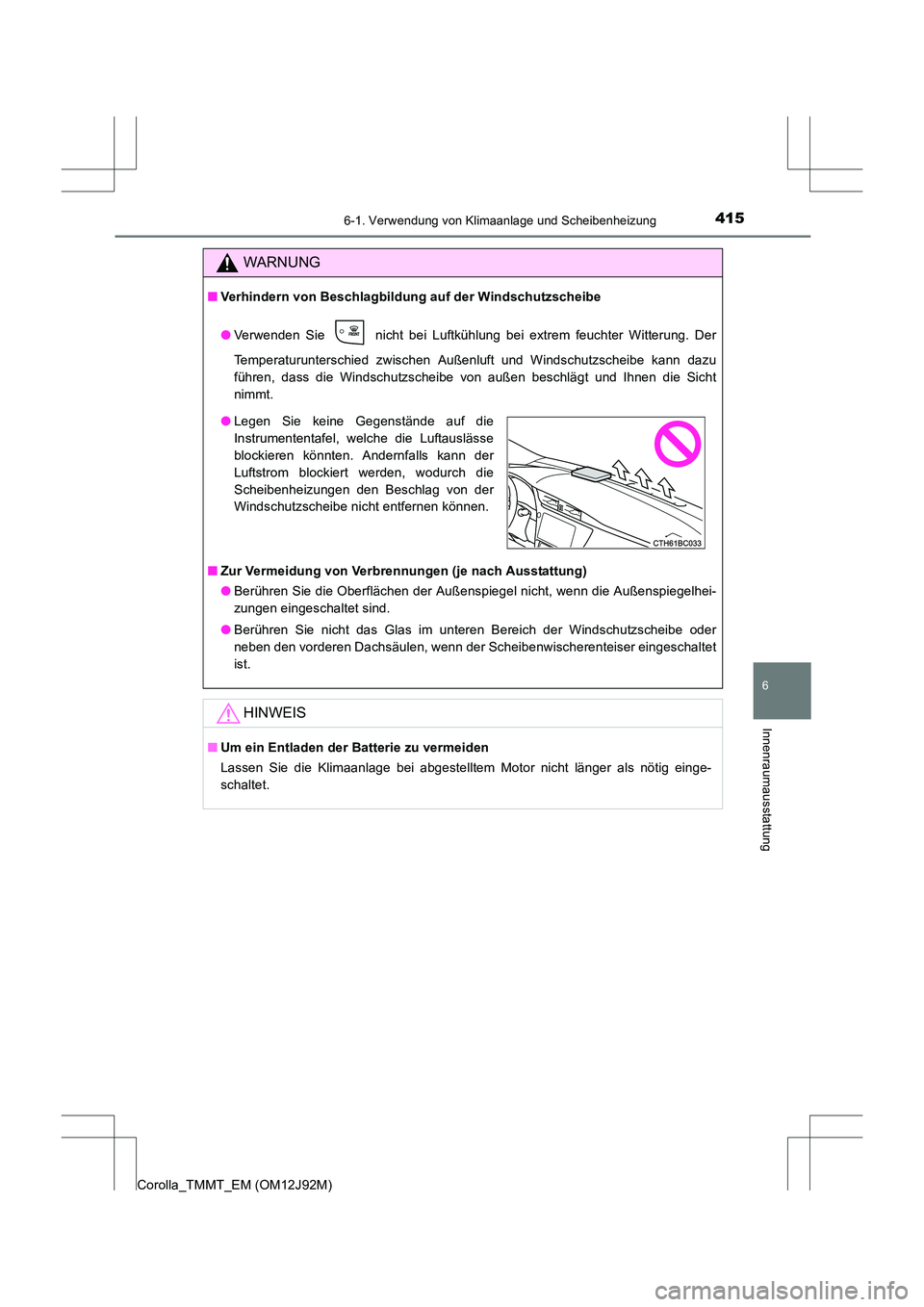

4156-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Verhindern von Beschlagbild ung auf der Windschutzscheibe
● Verwenden Sie nicht bei Luftkühlung bei extrem feuchter Witterung. Der
Temperaturunterschied zwischen Außenluft und Windschutzscheibe kann dazu
führen, dass die Windschutzscheibe von außen beschlägt und Ihnen die Sicht
nimmt.
■ Zur Vermeidung von Verbrennungen (je nach Ausstattung)
●Berühren Sie die Oberflächen der Außenspiegel nicht, wenn die Außenspiegelhei-
zungen eingeschaltet sind.
● Berühren Sie nicht das Glas im unteren Bereich der Windschutzscheibe oder
neben den vorderen Dachsäulen, wenn der Scheibenwischerenteiser eingeschaltet
ist.
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Klimaanlage bei abgestelltem Motor nicht länger als nötig einge-
schaltet.
●Legen Sie keine Gegenstände auf die
Instrumententafel, welche die Luftauslässe
blockieren könnten. Andernfalls kann der
Luftstrom blockiert werden, wodurch die
Scheibenheizungen den Beschlag von der
Windschutzscheibe nicht entfernen können.

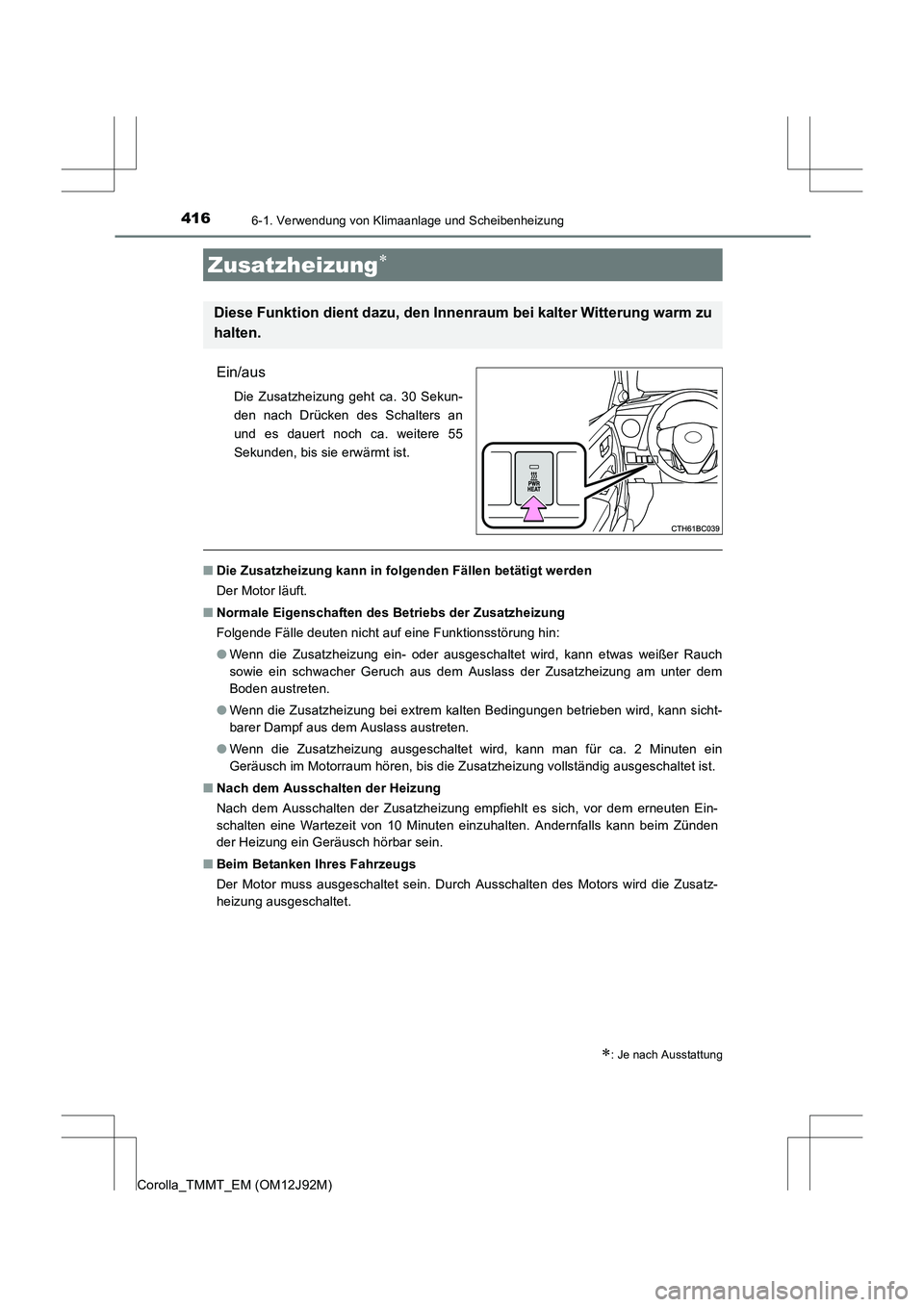

4166-1. Verwendung von Klimaanlage und Scheibenheizung
Corolla_TMMT_EM (OM12J92M)
Ein/aus
Die Zusatzheizung geht ca. 30 Sekun-
den nach Drücken des Schalters an
und es dauert noch ca. weitere 55
Sekunden, bis sie erwärmt ist.
■Die Zusatzheizung kann in folgenden Fällen betätigt werden
Der Motor läuft.
■ Normale Eigenschaften des Betriebs der Zusatzheizung
Folgende Fälle deuten nicht auf eine Funktionsstörung hin:
●Wenn die Zusatzheizung ein- oder ausgeschaltet wird, kann etwas weißer Rauch
sowie ein schwacher Geruch aus dem Auslass der Zusatzheizung am unter dem
Boden austreten.
● Wenn die Zusatzheizung bei extrem kalten Bedingungen betrieben wird, kann sicht-
barer Dampf aus dem Auslass austreten.
● Wenn die Zusatzheizung ausgeschaltet wird, kann man für ca. 2 Minuten ein
Geräusch im Motorraum hören, bis die Zusatzheizung vollständig ausgeschaltet ist.
■ Nach dem Ausschalten der Heizung
Nach dem Ausschalten der Zusatzheizung empfiehlt es sich, vor dem erneuten Ein-
schalten eine Wartezeit von 10 Minuten einzuhalten. Andernfalls kann beim Zünden
der Heizung ein Geräusch hörbar sein.
■ Beim Betanken Ihres Fahrzeugs
Der Motor muss ausgeschaltet sein. Durch Ausschalten des Motors wird die Zusatz-
heizung ausgeschaltet.
Zusatzheizung∗
∗: Je nach Ausstattung
Diese Funktion dient dazu, den Innenraum bei kalter Witterung warm zu
halten.
