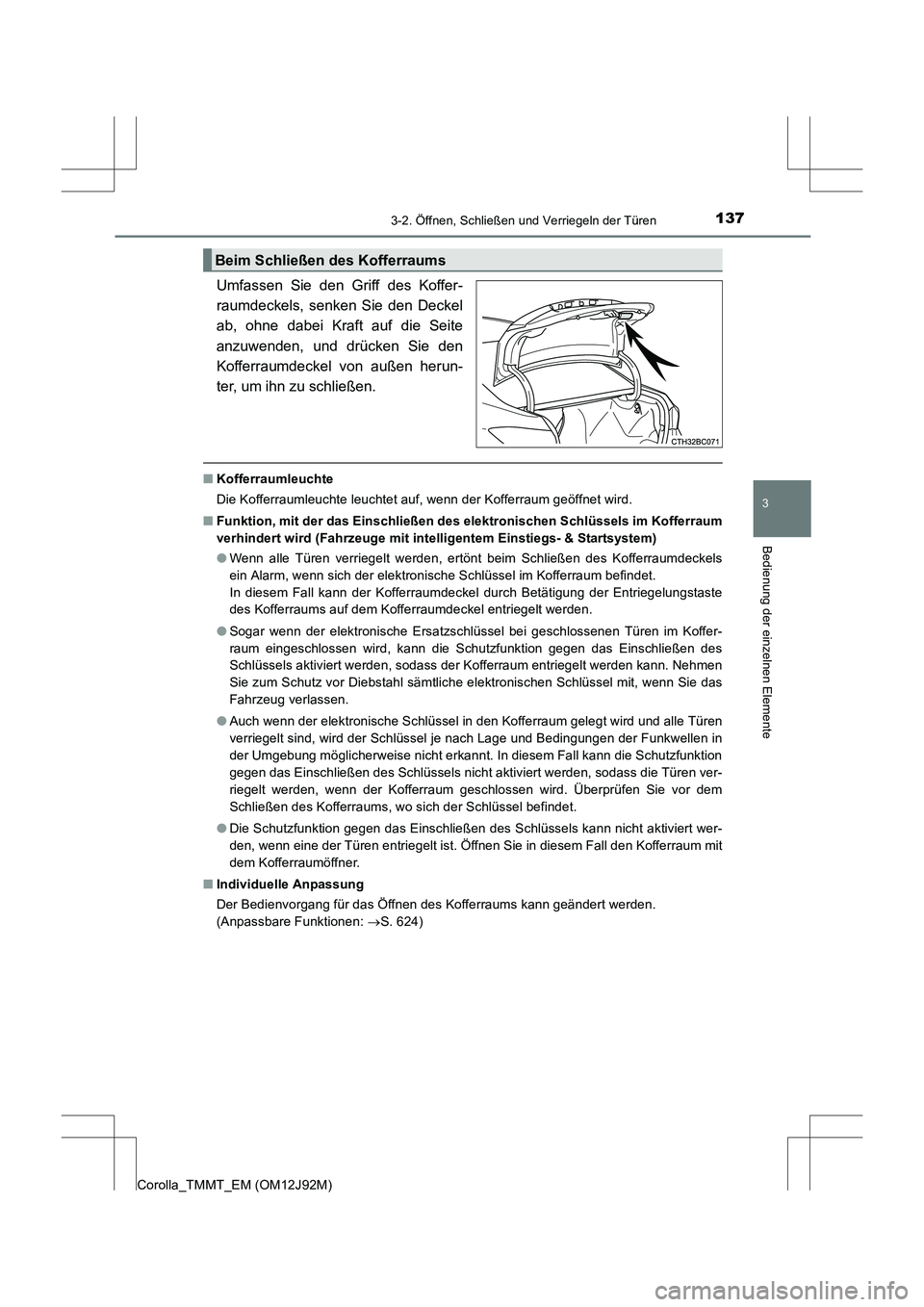

1373-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)
Umfassen Sie den Griff des Koffer-
raumdeckels, senken Sie den Deckel
ab, ohne dabei Kraft auf die Seite
anzuwenden, und drücken Sie den
Kofferraumdeckel von außen herun-
ter, um ihn zu schließen.
■Kofferraumleuchte
Die Kofferraumleuchte leuchtet auf, wenn der Kofferraum geöffnet wird.
■ Funktion, mit der das Einschließen des elektronischen Schlüssels im Kofferraum
verhindert wird (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
● Wenn alle Türen verriegelt werden, ertönt beim Schließen des Kofferraumdeckels
ein Alarm, wenn sich der elektronische Schlüssel im Kofferraum befindet.
In diesem Fall kann der Kofferraumdeckel durch Betätigung der Entriegelungstaste
des Kofferraums auf dem Kofferraumdeckel entriegelt werden.
● Sogar wenn der elektronische Ersatzschlüssel bei geschlossenen Türen im Koffer-
raum eingeschlossen wird, kann die Schutzfunktion gegen das Einschließen des
Schlüssels aktiviert werden, sodass der Kofferraum entriegelt werden kann. Nehmen
Sie zum Schutz vor Diebstahl sämtliche elektronischen Schlüssel mit, wenn Sie das
Fahrzeug verlassen.
● Auch wenn der elektronische Schlüssel in den Kofferraum gelegt wird und alle Türen
verriegelt sind, wird der Schlüssel je nach Lage und Bedingungen der Funkwellen in
der Umgebung möglicherweise nicht erkannt. In diesem Fall kann die Schutzfunktion
gegen das Einschließen des Schlüssels nicht aktiviert werden, sodass die Türen ver-
riegelt werden, wenn der Kofferraum geschlossen wird. Überprüfen Sie vor dem
Schließen des Kofferraums, wo sich der Schlüssel befindet.
● Die Schutzfunktion gegen das Einschließen des Schlüssels kann nicht aktiviert wer-
den, wenn eine der Türen entriegelt ist. Öffnen Sie in diesem Fall den Kofferraum mit
dem Kofferraumöffner.
■ Individuelle Anpassung
Der Bedienvorgang für das Öffnen des Kofferraums kann geändert werden.
(Anpassbare Funktionen: →S. 624)
Beim Schließen des Kofferraums

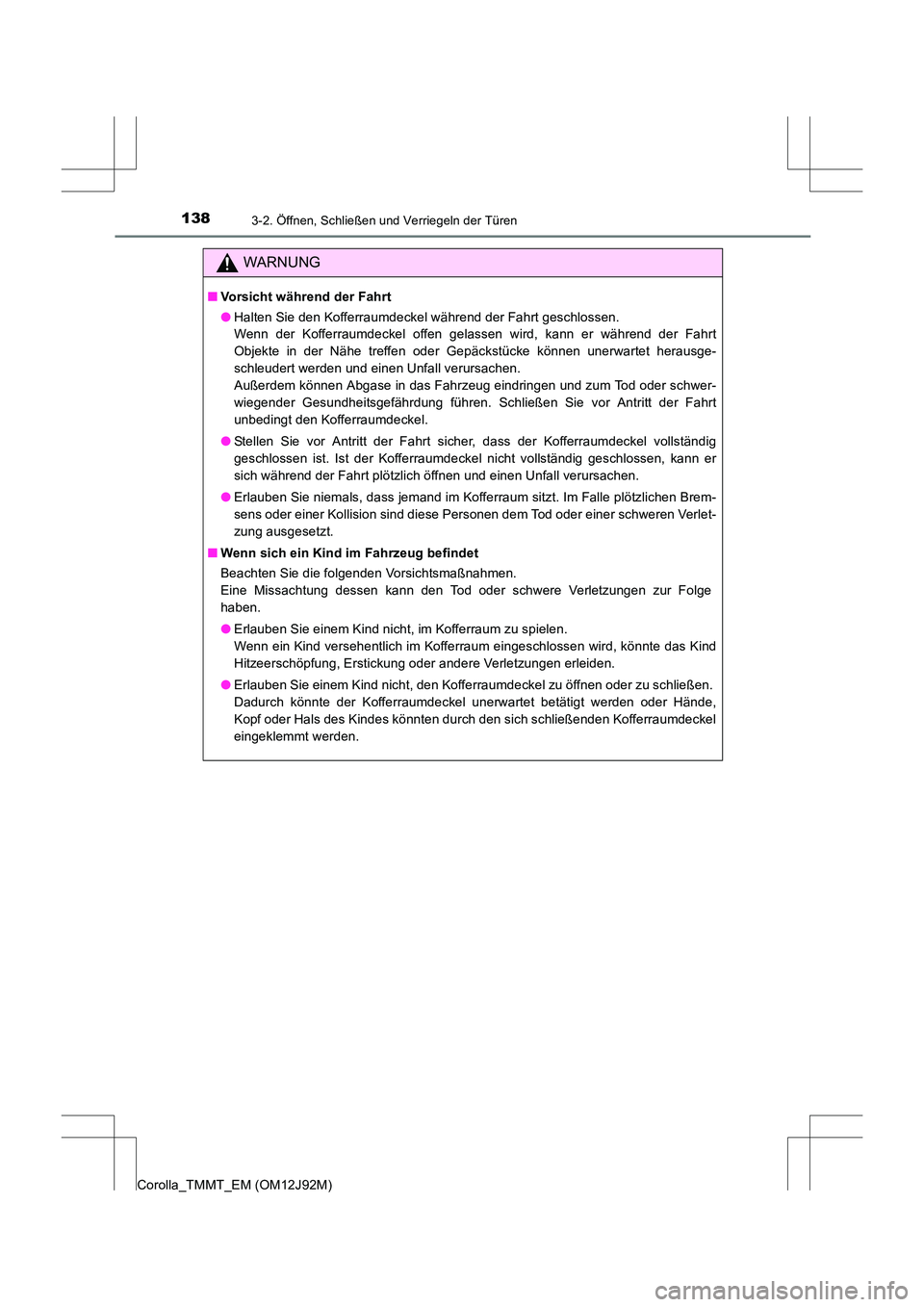

1383-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Vorsicht während der Fahrt
●Halten Sie den Kofferraumdeckel während der Fahrt geschlossen.
Wenn der Kofferraumdeckel offen gelassen wird, kann er während der Fahrt
Objekte in der Nähe treffen oder Gepäckstücke können unerwartet herausge-
schleudert werden und einen Unfall verursachen.
Außerdem können Abgase in das Fahrzeug eindringen und zum Tod oder schwer-
wiegender Gesundheitsgefährdung führen. Schließen Sie vor Antritt der Fahrt
unbedingt den Kofferraumdeckel.
● Stellen Sie vor Antritt der Fahrt sicher, dass der Kofferraumdeckel vollständig
geschlossen ist. Ist der Kofferraumdeckel nicht vollständig geschlossen, kann er
sich während der Fahrt plötzlich öffnen und einen Unfall verursachen.
● Erlauben Sie niemals, dass jemand im Kofferraum sitzt. Im Falle plötzlichen Brem-
sens oder einer Kollision sind diese Personen dem Tod oder einer schweren Verlet-
zung ausgesetzt.
■ Wenn sich ein Kind im Fahrzeug befindet
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
●Erlauben Sie einem Kind nicht, im Kofferraum zu spielen.
Wenn ein Kind versehentlich im Kofferraum eingeschlossen wird, könnte das Kind
Hitzeerschöpfung, Erstickung oder andere Verletzungen erleiden.
● Erlauben Sie einem Kind nicht, den Kofferraumdeckel zu öffnen oder zu schließen.
Dadurch könnte der Kofferraumdeckel unerwartet betätigt werden oder Hände,
Kopf oder Hals des Kindes könnten durch den sich schließenden Kofferraumdeckel
eingeklemmt werden.

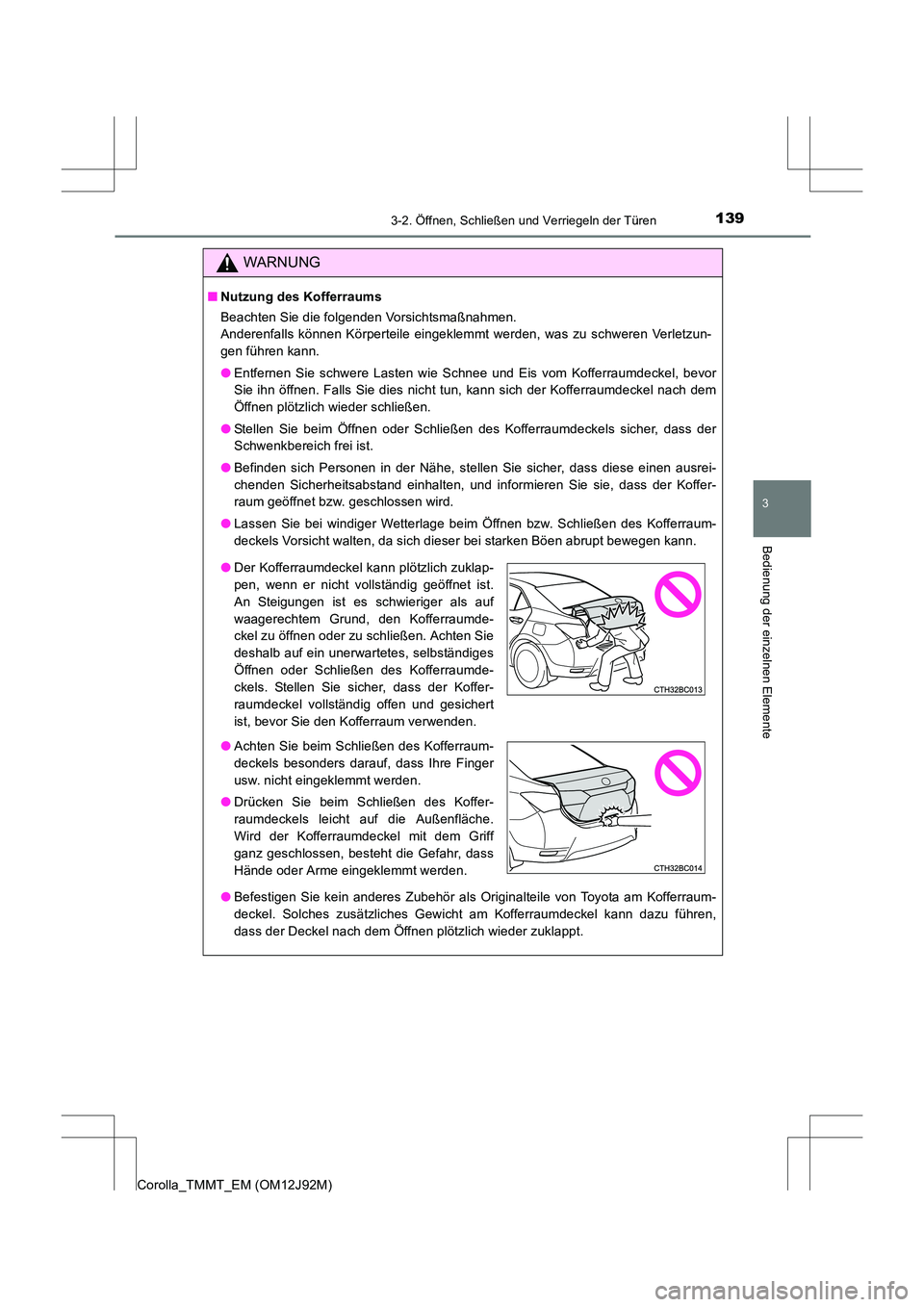

1393-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Nutzung des Kofferraums
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls können Körperteile eingeklemmt werden, was zu schweren Verletzun-
gen führen kann.
●Entfernen Sie schwere Lasten wie Schnee und Eis vom Kofferraumdeckel, bevor
Sie ihn öffnen. Falls Sie dies nicht tun, kann sich der Kofferraumdeckel nach dem
Öffnen plötzlich wieder schließen.
● Stellen Sie beim Öffnen oder Schließen des Kofferraumdeckels sicher, dass der
Schwenkbereich frei ist.
● Befinden sich Personen in der Nähe, stellen Sie sicher, dass diese einen ausrei-
chenden Sicherheitsabstand einhalten, und informieren Sie sie, dass der Koffer-
raum geöffnet bzw. geschlossen wird.
● Lassen Sie bei windiger Wetterlage beim Öffnen bzw. Schließen des Kofferraum-
deckels Vorsicht walten, da sich dieser bei starken Böen abrupt bewegen kann.
● Befestigen Sie kein anderes Zubehör als Originalteile von Toyota am Kofferraum-
deckel. Solches zusätzliches Gewicht am Kofferraumdeckel kann dazu führen,
dass der Deckel nach dem Öffnen plötzlich wieder zuklappt.
●Der Kofferraumdeckel kann plötzlich zuklap-
pen, wenn er nicht vollständig geöffnet ist.
An Steigungen ist es schwieriger als auf
waagerechtem Grund, den Kofferraumde-
ckel zu öffnen oder zu schließen. Achten Sie
deshalb auf ein unerwartetes, selbständiges
Öffnen oder Schließen des Kofferraumde-
ckels. Stellen Sie sicher, dass der Koffer-
raumdeckel vollständig offen und gesichert
ist, bevor Sie den Kofferraum verwenden.
● Achten Sie beim Schließen des Kofferraum-
deckels besonders darauf, dass Ihre Finger
usw. nicht eingeklemmt werden.
● Drücken Sie beim Schließen des Koffer-
raumdeckels leicht auf die Außenfläche.
Wird der Kofferraumdeckel mit dem Griff
ganz geschlossen, besteht die Gefahr, dass
Hände oder Arme eingeklemmt werden.

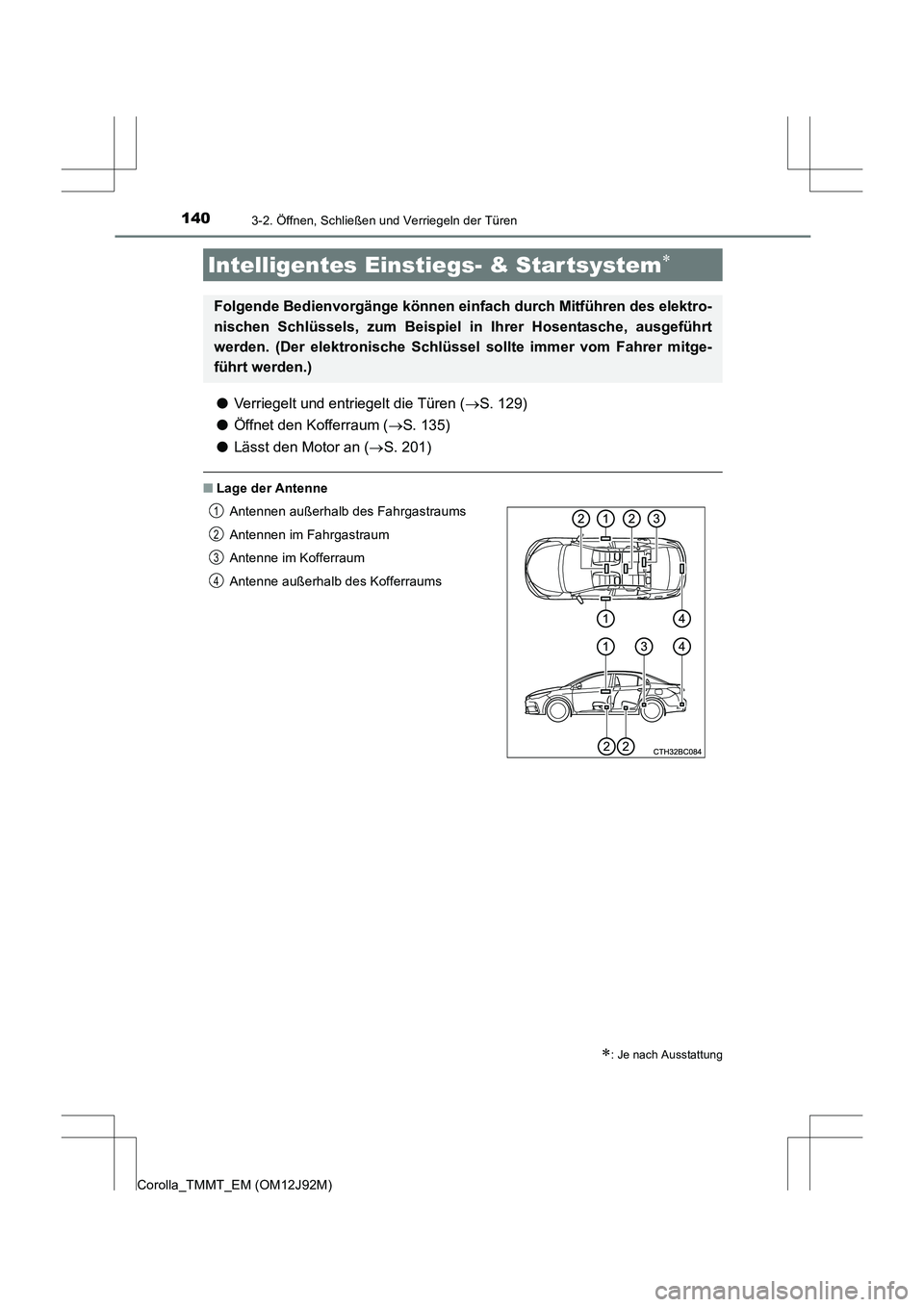

1403-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)
●Verriegelt und entriegelt die Türen ( →S. 129)
● Öffnet den Kofferraum ( →S. 135)
● Lässt den Motor an ( →S. 201)
■ Lage der Antenne
Intelligentes Einstiegs- & Star tsystem∗
∗: Je nach Ausstattung
Folgende Bedienvorgänge können ei nfach durch Mitführen des elektro-
nischen Schlüssels, zum Beispiel in Ihrer Hosentasche, ausgeführt
werden. (Der elektronische Schlüssel sollte immer vom Fahrer mitge-
führt werden.)
Antennen außerhalb des Fahrgastraums
Antennen im Fahrgastraum
Antenne im Kofferraum
Antenne außerhalb des Kofferraums1
2
3
4

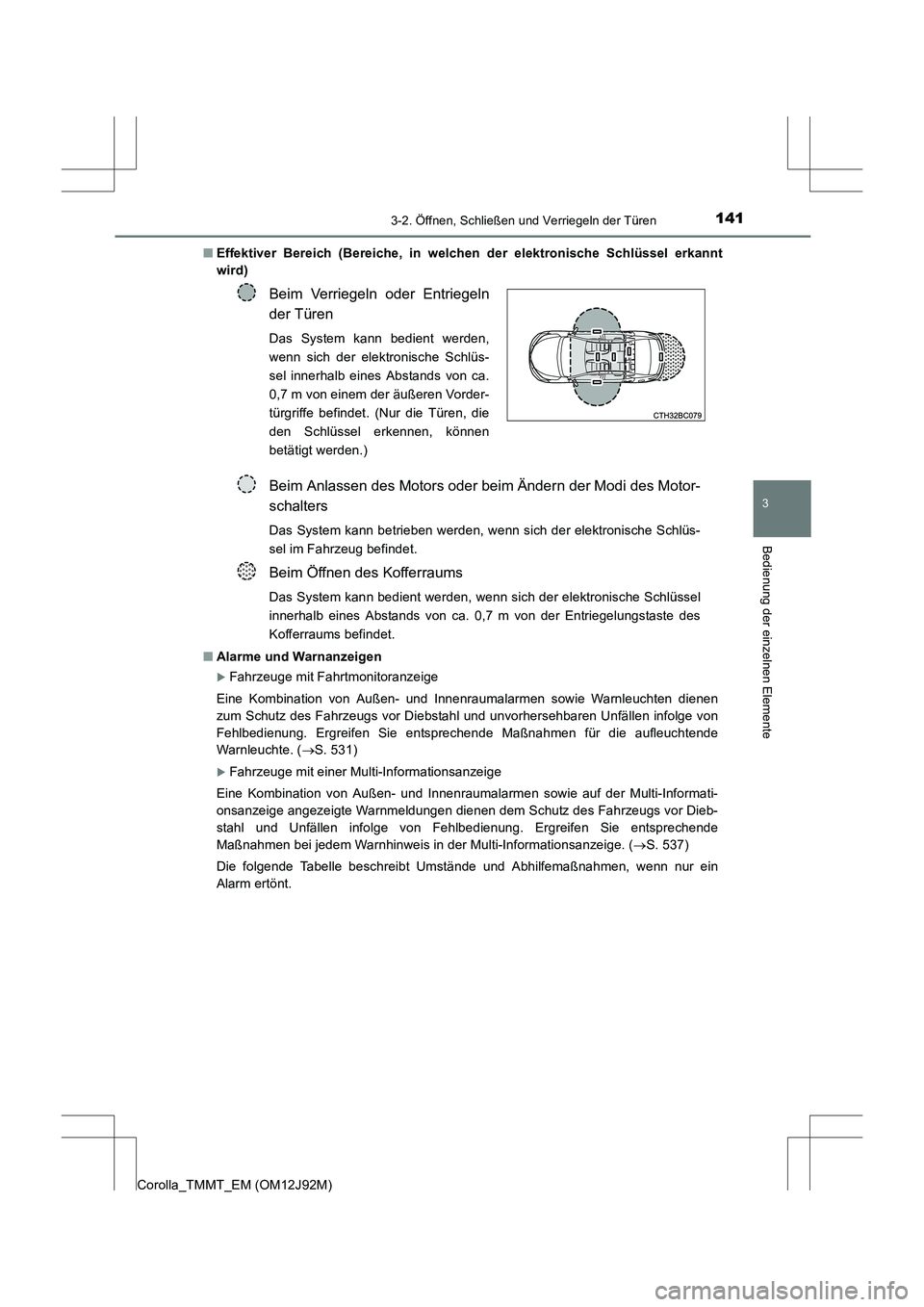

1413-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)■
Effektiver Bereich (Bereiche, in welchen der elektronische Schlüssel erkannt
wird)
■ Alarme und Warnanzeigen
XFahrzeuge mit Fahrtmonitoranzeige
Eine Kombination von Außen- und Innenraumalarmen sowie Warnleuchten dienen
zum Schutz des Fahrzeugs vor Diebstahl und unvorhersehbaren Unfällen infolge von
Fehlbedienung. Ergreifen Sie entsprechende Maßnahmen für die aufleuchtende
Warnleuchte. ( →S. 531)
XFahrzeuge mit einer Multi-Informationsanzeige
Eine Kombination von Außen- und Innenraumalarmen sowie auf der Multi-Informati-
onsanzeige angezeigte Warnmeldungen dienen dem Schutz des Fahrzeugs vor Dieb-
stahl und Unfällen infolge von Fehlbedienung. Ergreifen Sie entsprechende
Maßnahmen bei jedem Warnhinweis in der Multi-Informationsanzeige. ( →S. 537)
Die folgende Tabelle beschreibt Umstände und Abhilfemaßnahmen, wenn nur ein
Alarm ertönt.
Beim Verriegeln oder Entriegeln
der Türen
Das System kann bedient werden,
wenn sich der elektronische Schlüs-
sel innerhalb eines Abstands von ca.
0,7 m von einem der äußeren Vorder-
türgriffe befindet. (Nur die Türen, die
den Schlüssel erkennen, können
betätigt werden.)
Beim Anlassen des Motors oder beim Ändern der Modi des Motor-
schalters
Das System kann betrieben werden, wenn sich der elektronische Schlüs-
sel im Fahrzeug befindet.
Beim Öffnen des Kofferraums
Das System kann bedient werden, wenn sich der elektronische Schlüssel
innerhalb eines Abstands von ca. 0,7 m von der Entriegelungstaste des
Kofferraums befindet.

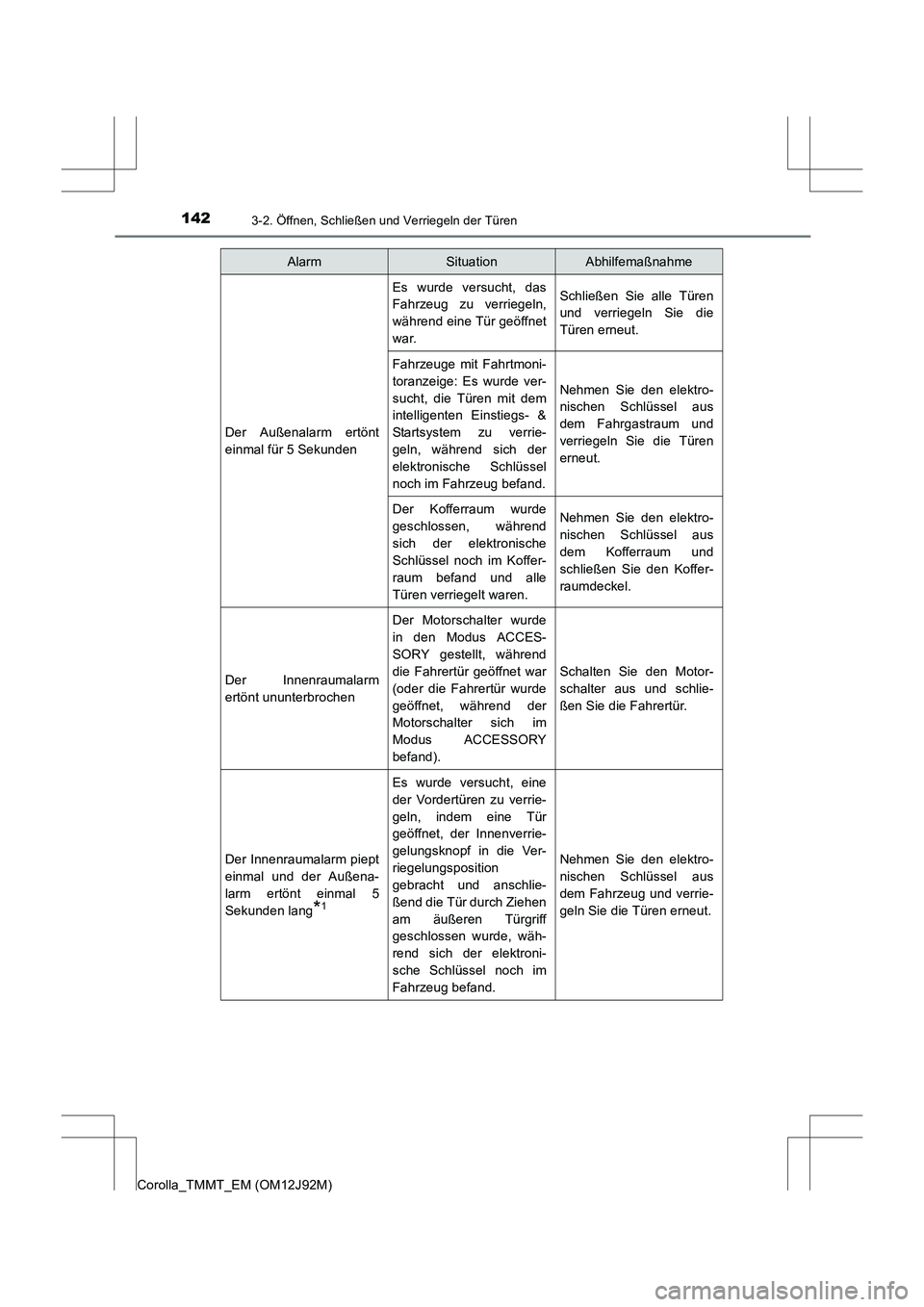

1423-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)
AlarmSituationAbhilfemaßnahme
Der Außenalarm ertönt
einmal für 5 Sekunden
Es wurde versucht, das
Fahrzeug zu verriegeln,
während eine Tür geöffnet
war.Schließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Fahrzeuge mit Fahrtmoni-
toranzeige: Es wurde ver-
sucht, die Türen mit dem
intelligenten Einstiegs- &
Startsystem zu verrie-
geln, während sich der
elektronische Schlüssel
noch im Fahrzeug befand.
Nehmen Sie den elektro-
nischen Schlüssel aus
dem Fahrgastraum und
verriegeln Sie die Türen
erneut.
Der Kofferraum wurde
geschlossen, während
sich der elektronische
Schlüssel noch im Koffer-
raum befand und alle
Türen verriegelt waren.Nehmen Sie den elektro-
nischen Schlüssel aus
dem Kofferraum und
schließen Sie den Koffer-
raumdeckel.
Der Innenraumalarm
ertönt ununterbrochen
Der Motorschalter wurde
in den Modus ACCES-
SORY gestellt, während
die Fahrertür geöffnet war
(oder die Fahrertür wurde
geöffnet, während der
Motorschalter sich im
Modus ACCESSORY
befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.
Der Innenraumalarm piept
einmal und der Außena-
larm ertönt einmal 5
Sekunden lang
*1
Es wurde versucht, eine
der Vordertüren zu verrie-
geln, indem eine Tür
geöffnet, der Innenverrie-
gelungsknopf in die Ver-
riegelungsposition
gebracht und anschlie-
ßend die Tür durch Ziehen
am äußeren Türgriff
geschlossen wurde, wäh-
rend sich der elektroni-
sche Schlüssel noch im
Fahrzeug befand.
Nehmen Sie den elektro-
nischen Schlüssel aus
dem Fahrzeug und verrie-
geln Sie die Türen erneut.

1433-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)
*1: Fahrzeuge mit Fahrtmonitoranzeige
*2: Fahrzeuge mit Multidrive
■ Batteriesparfunktion
Wenn das Fahrzeug über einen längeren Zeitraum nicht genutzt wird, wird die Batte-
riesparfunktion aktiviert, um zu verhindern, dass sich die Batterie für den elektroni-
schen Schlüssel und die Fahrzeugbatterie entladen.
●In den folgenden Situationen kann es einige Zeit dauern, bis das intelligente Ein-
stiegs- & Startsystem die Türen entriegelt.
• Der elektronische Schlüssel befindet sich in einem Bereich von ca. 2 m von der
Fahrzeugaußenseite für 10 Minuten oder länger.
• Das intelligente Einstiegs- & Startsystem wurde 5 Tage oder länger nicht verwen-
det.
● Wenn das intelligente Einstiegs- & Startsystem für mindestens 14 Tage nicht verwen-
det wurde, können die Türen über keine anderen Türen als die Fahrertür entriegelt
werden. Umfassen Sie in diesem Fall den Türgriff der Fahrertür oder verwenden Sie
die Fernbedienung oder den mechanischen Schlüssel, um die Türen zu entriegeln.
■ Batteriesparfunktion des elektronischen Schlüssels
Innenalarm ertönt unun-
terbrochen
*1, 2
Die Fahrertür wurde geöff-
net, während eine andere
Schaltstellung als P
gewählt war, ohne den
Motorschalter auszuschal-
ten.
Schalten Sie den Schalt-
hebel auf P.
Wenn die Batteriesparfunktion eingestellt ist,
wird die Entladung der Batterie minimiert, da
der elektronische Schlüssel keine Funkwellen
mehr empfängt.
Drücken Sie zweimal und halten Sie
dabei gedrückt. Vergewissern Sie sich,
dass die Anzeige des elektronischen Schlüs-
sels 4 Mal blinkt.
Während der Batteriesparmodus eingestellt ist,
kann das intelligente Einstiegs- & Startsystem
nicht verwendet werden. Um die Funktion
abzubrechen, drücken Sie eine der Tasten des
elektronischen Schlüssels.
AlarmSituationAbhilfemaßnahme

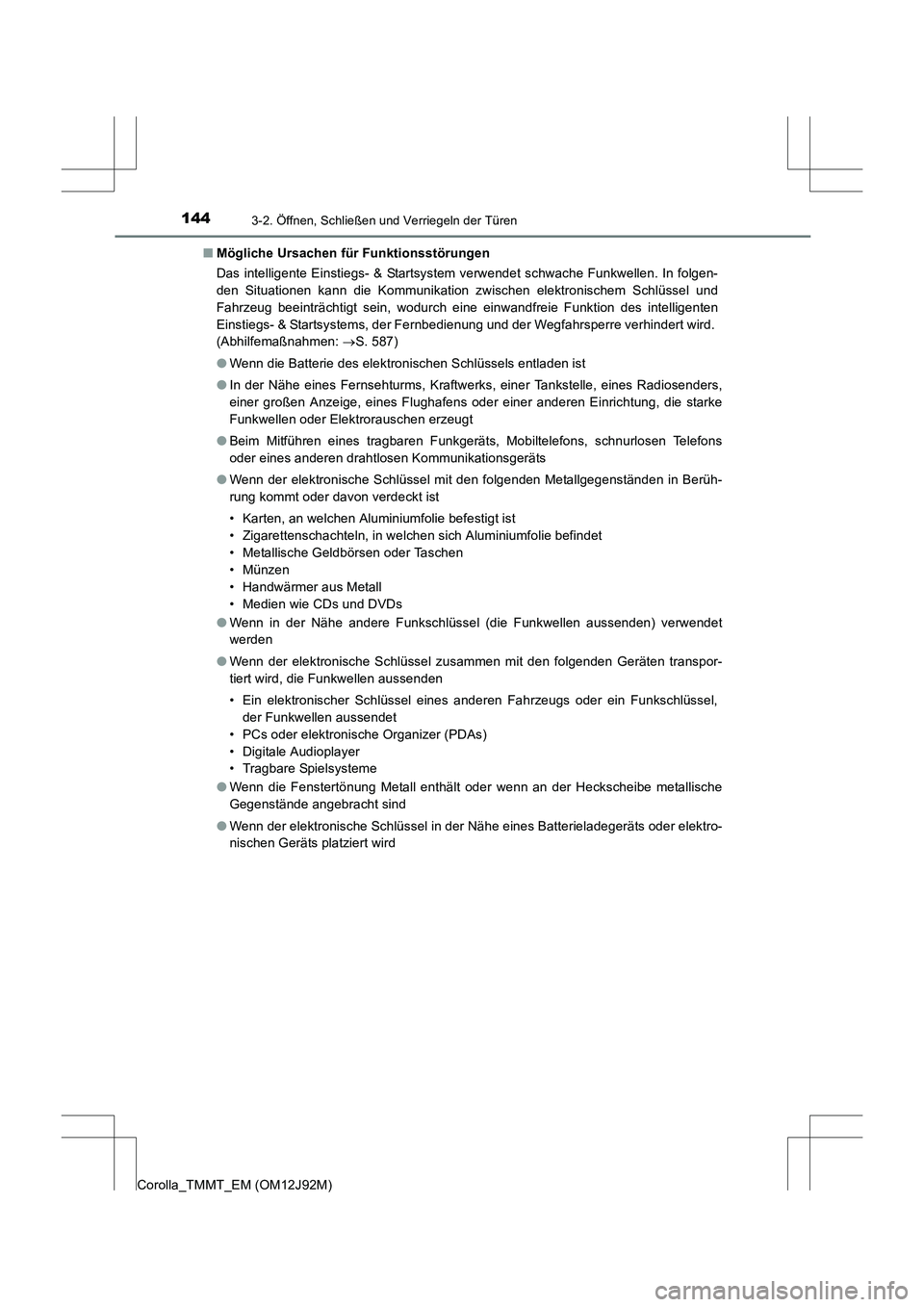

1443-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)■
Mögliche Ursachen für Funktionsstörungen
Das intelligente Einstiegs- & Startsystem verwendet schwache Funkwellen. In folgen-
den Situationen kann die Kommunikation zwischen elektronischem Schlüssel und
Fahrzeug beeinträchtigt sein, wodurch eine einwandfreie Funktion des intelligenten
Einstiegs- & Startsystems, der Fernbedienung und der Wegfahrsperre verhindert wird.
(Abhilfemaßnahmen: →S. 587)
● Wenn die Batterie des elektronischen Schlüssels entladen ist
● In der Nähe eines Fernsehturms, Kraftwerks, einer Tankstelle, eines Radiosenders,
einer großen Anzeige, eines Flughafens oder einer anderen Einrichtung, die starke
Funkwellen oder Elektrorauschen erzeugt
● Beim Mitführen eines tragbaren Funkgeräts, Mobiltelefons, schnurlosen Telefons
oder eines anderen drahtlosen Kommunikationsgeräts
● Wenn der elektronische Schlüssel mit den folgenden Metallgegenständen in Berüh-
rung kommt oder davon verdeckt ist
• Karten, an welchen Aluminiumfolie befestigt ist
• Zigarettenschachteln, in welchen sich Aluminiumfolie befindet
• Metallische Geldbörsen oder Taschen
• Münzen
• Handwärmer aus Metall
• Medien wie CDs und DVDs
● Wenn in der Nähe andere Funkschlüssel (die Funkwellen aussenden) verwendet
werden
● Wenn der elektronische Schlüssel zusammen mit den folgenden Geräten transpor-
tiert wird, die Funkwellen aussenden
• Ein elektronischer Schlüssel eines anderen Fahrzeugs oder ein Funkschlüssel,
der Funkwellen aussendet
• PCs oder elektronische Organizer (PDAs)
• Digitale Audioplayer
• Tragbare Spielsysteme
● Wenn die Fenstertönung Metall enthält oder wenn an der Heckscheibe metallische
Gegenstände angebracht sind
● Wenn der elektronische Schlüssel in der Nähe eines Batterieladegeräts oder elektro-
nischen Geräts platziert wird
