2017 TOYOTA COROLLA Betriebsanleitungen (in German)

892. Kombiinstrument
2
Instrumententafel
Corolla_TMMT_EM (OM12J92M)

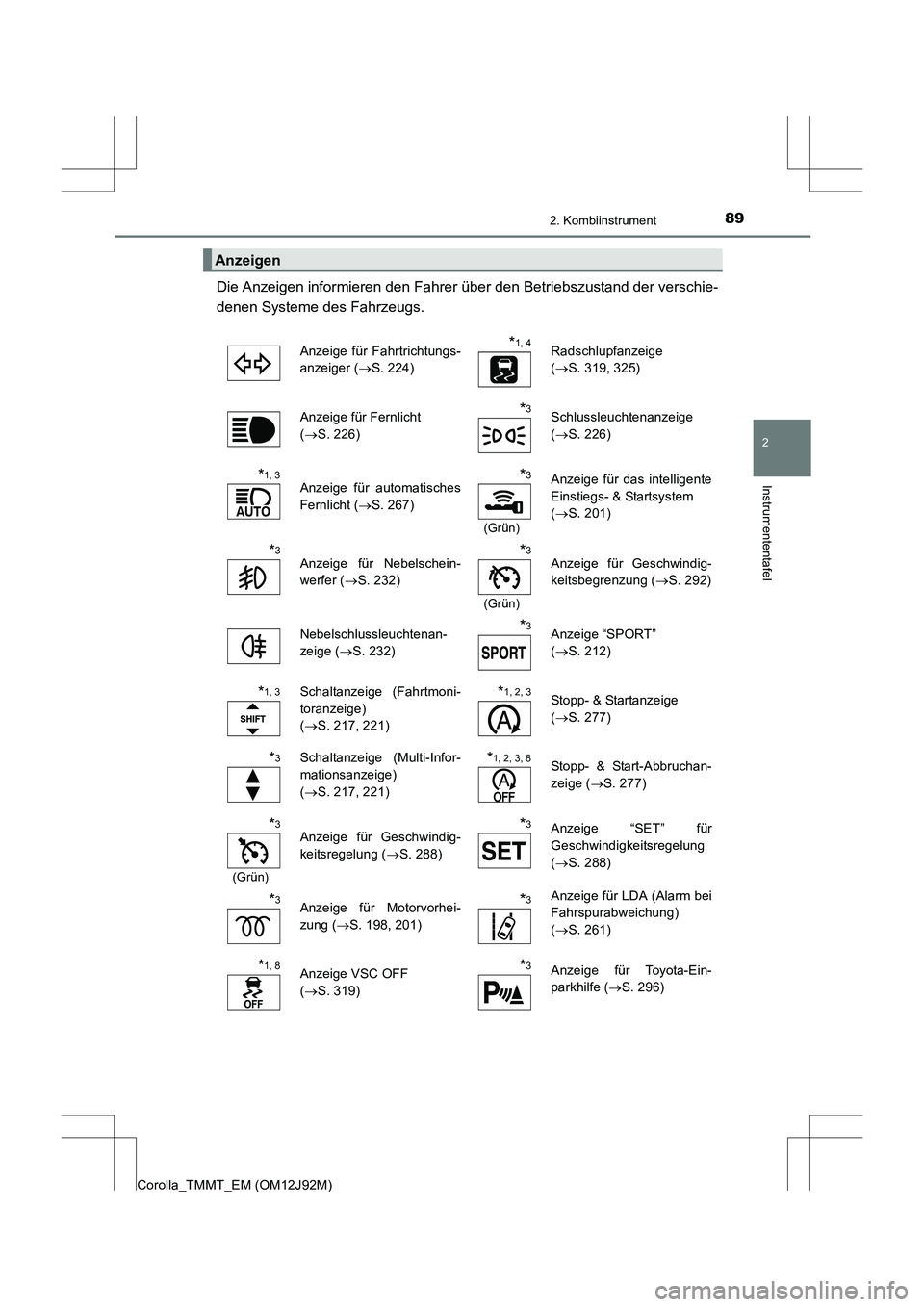

Die Anzeigen informieren den Fahrer über den Betriebszustand der verschie-
denen Systeme des Fahrzeugs.
Anzeigen
Anzeige für Fahrtrichtungs-
anzeiger (→S. 224)*1, 4 Radschlupfanzeige
(→ S. 319, 325)
Anzeige für Fernlicht
( → S. 226)
*3Schlussleuchtenanzeige
(→ S. 226)
*1, 3Anzeige für automatisches
Fernlicht ( →S. 267)*3
(Grün)
Anzeige für das intelligente
Einstiegs- & Startsystem
(→ S. 201)
*3Anzeige für Nebelschein-
werfer ( →S. 232)*3
(Grün)
Anzeige für Geschwindig-
keitsbegrenzung ( →S. 292)
Nebelschlussleuchtenan-
zeige ( →S. 232)
*3Anzeige “SPORT”
(→ S. 212)
*1, 3Schaltanzeige (Fahrtmoni-
toranzeige)
(→ S. 217, 221)*1, 2, 3Stopp- & Startanzeige
(→ S. 277)
*3Schaltanzeige (Multi-Infor-
mationsanzeige)
(→ S. 217, 221)*1, 2, 3, 8Stopp- & Start-Abbruchan-
zeige ( →S. 277)
*3
(Grün)
Anzeige für Geschwindig-
keitsregelung ( →S. 288)*3Anzeige “SET” für
Geschwindigkeitsregelung
(→ S. 288)
*3Anzeige für Motorvorhei-
zung ( →S. 198, 201)*3Anzeige für LDA (Alarm bei
Fahrspurabweichung)
(→ S. 261)
*1, 8Anzeige VSC OFF
(→ S. 319)*3Anzeige für Toyota-Ein-
parkhilfe ( →S. 296)

902. Kombiinstrument
Corolla_TMMT_EM (OM12J92M)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in die Stellung “ON” (Fahr-zeuge ohne intelligentes Einstiegs- & Startsystem) geschaltet wird oder in den
Modus IGNITION ON (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
gestellt wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Anlassen des Motors oder nach einigen Sekunden. Es liegt mögli-
cherweise eine Funktionsstörung in einem System vor, wenn eine Leuchte nicht
aufleuchtet oder nicht erlischt. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Fahrzeuge mit Multi-Informationsanzeige: Da diese Leuchten auf der Multi-Informa-tionsanzeige angezeigt werden, leuchten sie nicht auf, wenn ein Systemcheck, wie
in
*1 oben beschrieben, durchgeführt wird.
*3: Je nach Ausstattung
*4: Die Leuchte blinkt, um anzuzeigen, dass das System in Betrieb ist.
*5: Die Leuchte leuchtet nicht auf, wenn das System deaktiviert ist.
*6: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*7: Wenn die Außentemperatur etwa 3 °C oder weniger beträgt, blinkt die Anzeige für
etwa 10 Sekunden und leuchtet dann dauerhaft.
*8: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
*3Anzeige für Simple-IPA
( → S. 302)*6Sicherheitsanzeige
(→ S. 77)
*1, 3, 8PCS-Warnleuchte
(→ S. 248)*1, 2, 3, 5Anzeigeleuchte für ECO-
Fahrbetrieb ( →S. 99, 109)
*1, 8 Anzeige “TRC OFF”
(→ S. 319)*3, 7Anzeige für niedrige
Außentemperatur ( →S. 92)
*1, 6Anzeige “PASSENGER
AIR BAG” ( →S. 55)

912. Kombiinstrument
2
Instrumententafel
Corolla_TMMT_EM (OM12J92M)

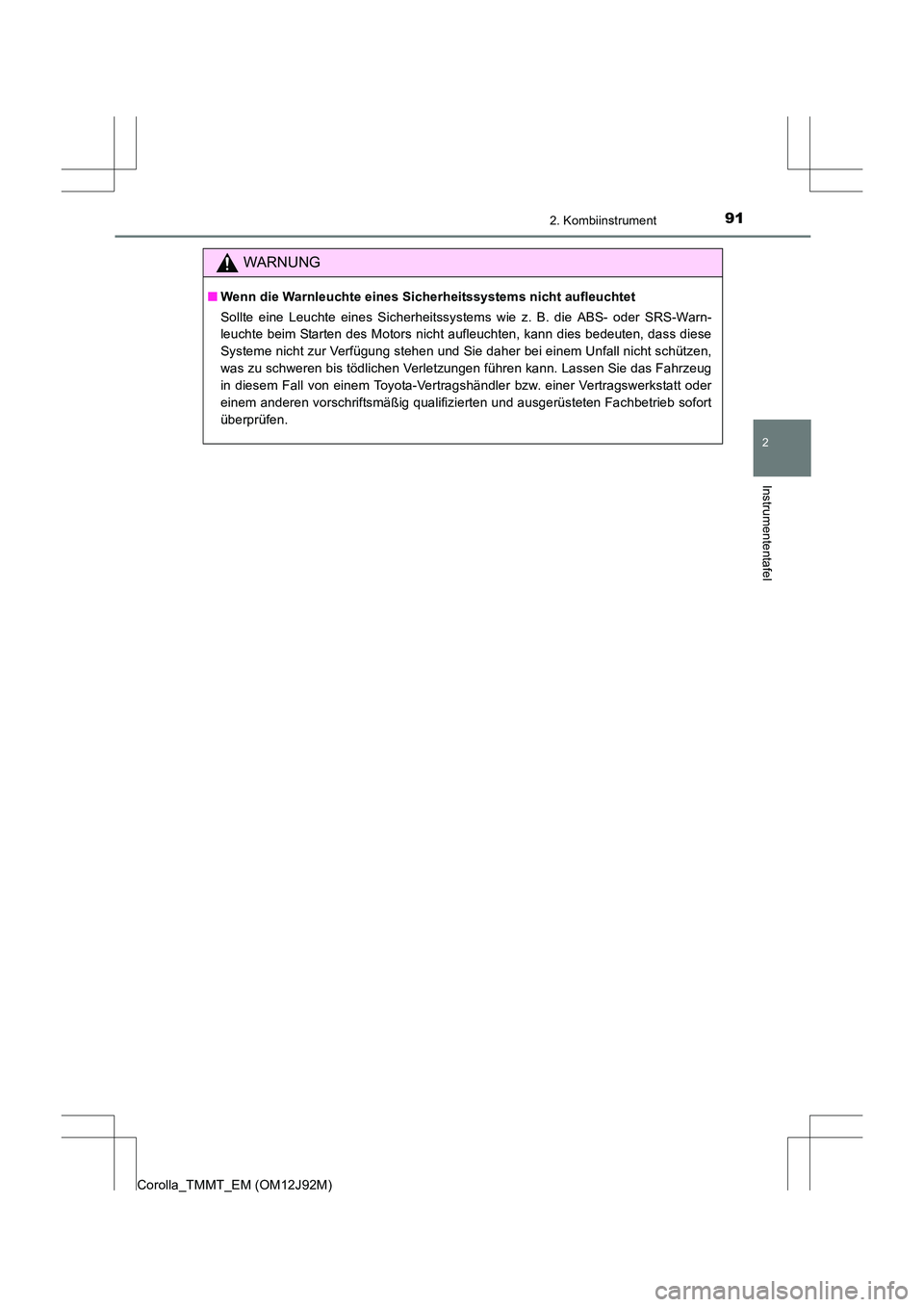

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Sollte eine Leuchte eines Si cherheitssystems wie z. B. die ABS- oder SRS-Warn-
leuchte beim Starten des Motors nicht aufleuchten, kann dies bedeuten, dass diese
Systeme nicht zur Verfügung stehen und Sie daher bei einem Unfall nicht schützen,
was zu schweren bis tödlichen Verletzungen führen kann. Lassen Sie das Fahrzeug
in diesem Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb sofort
überprüfen.

922. Kombiinstrument
Corolla_TMMT_EM (OM12J92M)
XFahrtmonitoranzeige
XMulti-Informationsanzeige
Anzeigen und Instrumente

932. Kombiinstrument
2
Instrumententafel
Corolla_TMMT_EM (OM12J92M)

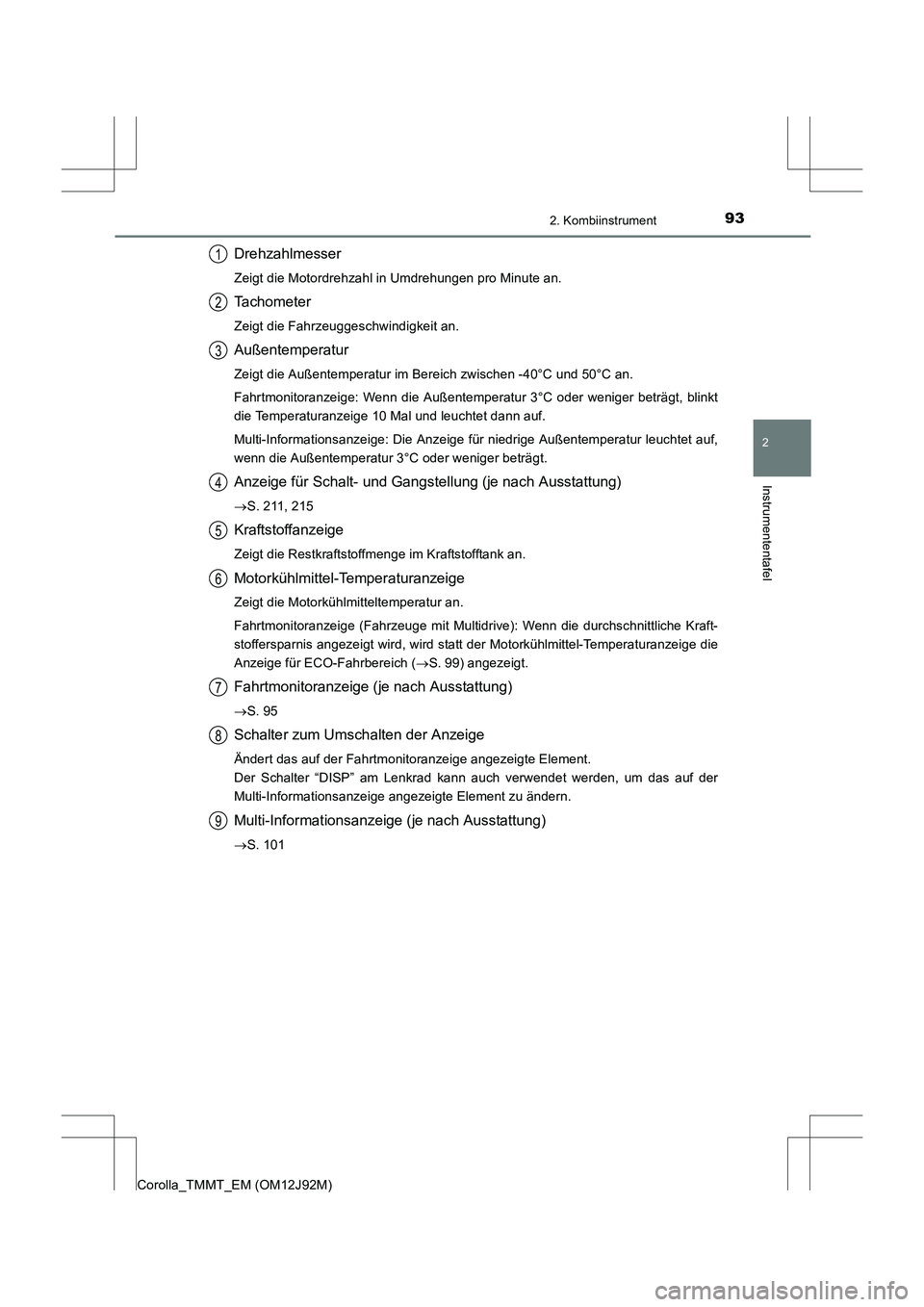

Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an.
Tachometer
Zeigt die Fahrzeuggeschwindigkeit an.
Außentemperatur
Zeigt die Außentemperatur im Bereich zwischen -40°C und 50°C an.
Fahrtmonitoranzeige: Wenn die Außentemperatur 3°C oder weniger beträgt, blinkt
die Temperaturanzeige 10 Mal und leuchtet dann auf.
Multi-Informationsanzeige: Die Anzeige für niedrige Außentemperatur leuchtet auf,
wenn die Außentemperatur 3°C oder weniger beträgt.
Anzeige für Schalt- und Gangstellung (je nach Ausstattung)
→S. 211, 215
Kraftstoffanzeige
Zeigt die Restkraftstoffmenge im Kraftstofftank an.
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an.
Fahrtmonitoranzeige (Fahrzeuge mit Multidrive): Wenn die durchschnittliche Kraft-
stoffersparnis angezeigt wird, wird statt der Motorkühlmittel-Temperaturanzeige die
Anzeige für ECO-Fahrbereich ( →S. 99) angezeigt.
Fahrtmonitoranzeige (je nach Ausstattung)
→S. 95
Schalter zum Umschalten der Anzeige
Ändert das auf der Fahrtmonitoranzeige angezeigte Element.
Der Schalter “DISP” am Lenkrad kann auch verwendet werden, um das auf der
Multi-Informationsanzeige angezeigte Element zu ändern.
Multi-Informationsanzeige (je nach Ausstattung)
→S. 101
1
2
3
4
5
6
7
8
9

942. Kombiinstrument
Corolla_TMMT_EM (OM12J92M)

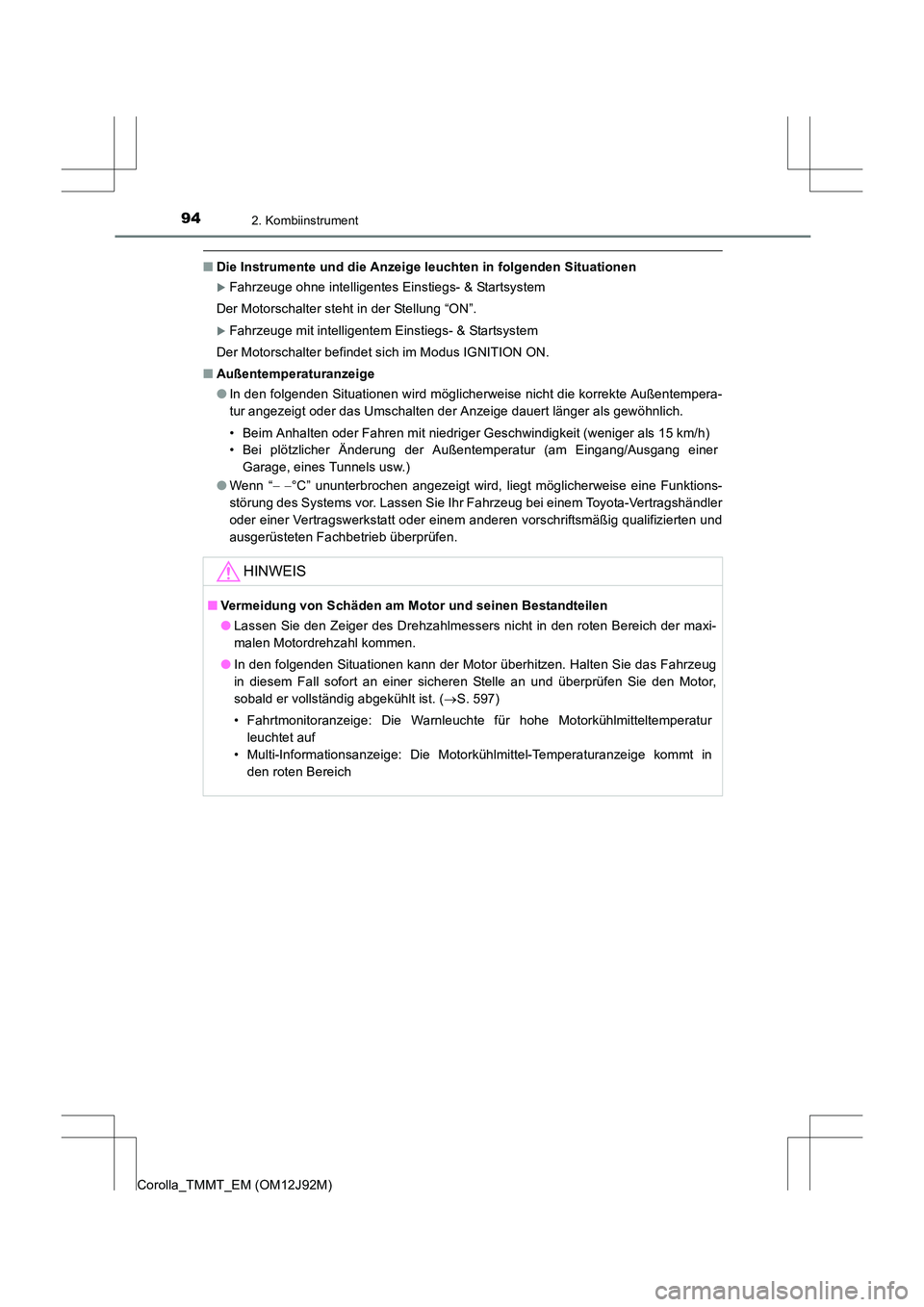

■Die Instrumente und die Anzeige leuchten in folgenden Situationen
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Außentemperaturanzeige
●In den folgenden Situationen wird möglicherweise nicht die korrekte Außentempera-
tur angezeigt oder das Umschalten der Anzeige dauert länger als gewöhnlich.
• Beim Anhalten oder Fahren mit niedriger Geschwindigkeit (weniger als 15 km/h)
• Bei plötzlicher Änderung der Außentemperatur (am Eingang/Ausgang einer
Garage, eines Tunnels usw.)
● Wenn “ − −°C” ununterbrochen angezeigt wird, liegt möglicherweise eine Funktions-
störung des Systems vor. Lassen Sie Ihr Fahrzeug bei einem Toyota-Vertragshändler
oder einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
HINWEIS
■ Vermeidung von Schäden am Motor und seinen Bestandteilen
●Lassen Sie den Zeiger des Drehzahlmessers nicht in den roten Bereich der maxi-
malen Motordrehzahl kommen.
● In den folgenden Situationen kann der Motor überhitzen. Halten Sie das Fahrzeug
in diesem Fall sofort an einer sicheren Stelle an und überprüfen Sie den Motor,
sobald er vollständig abgekühlt ist. ( →S. 597)
• Fahrtmonitoranzeige: Die Warnleuchte für hohe Motorkühlmitteltemperatur leuchtet auf
• Multi-Informationsanzeige: Die Motorkühlmittel-Temperaturanzeige kommt in
den roten Bereich

952. Kombiinstrument
2
Instrumententafel
Corolla_TMMT_EM (OM12J92M)

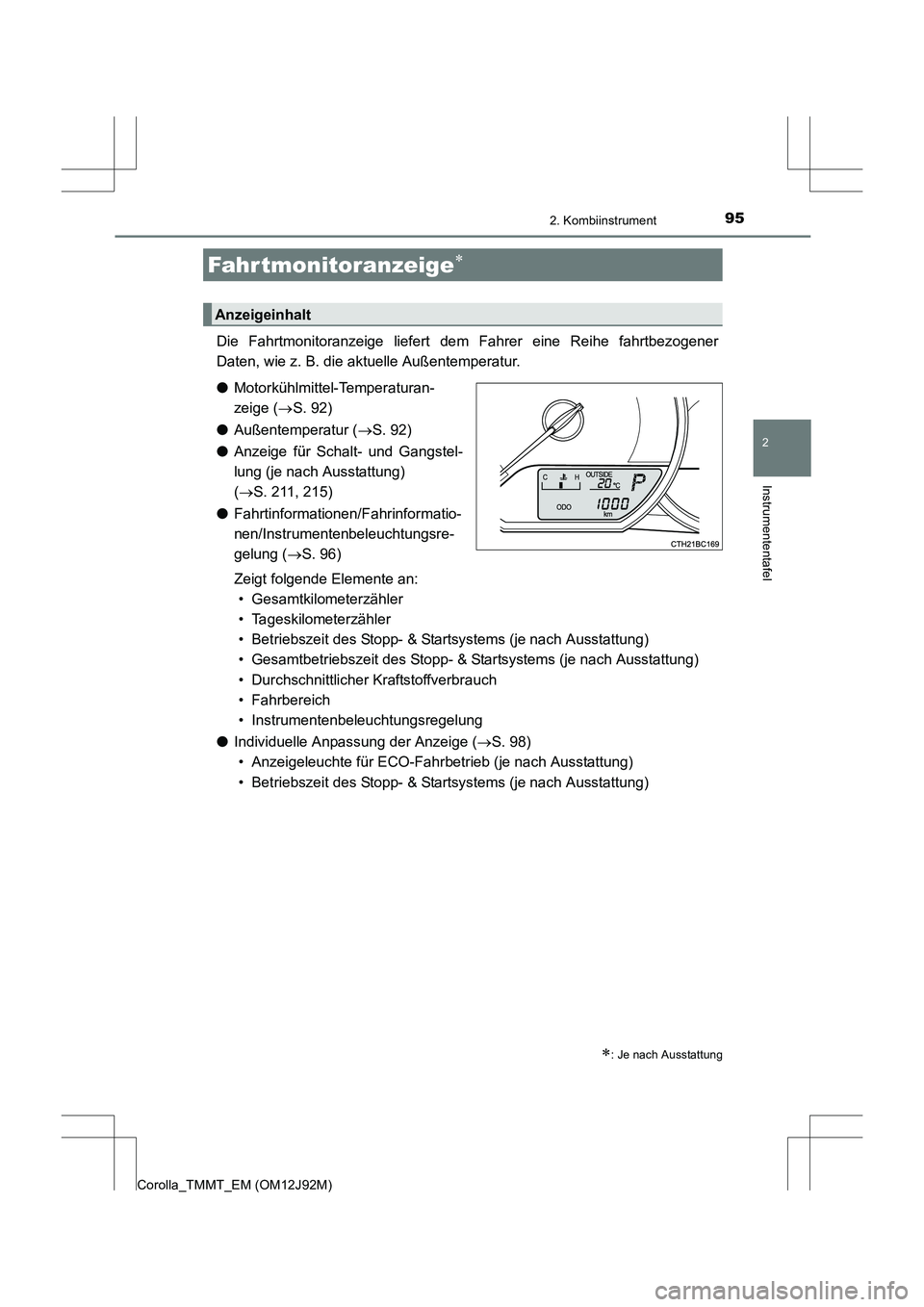

Die Fahrtmonitoranzeige liefert dem Fahrer eine Reihe fahrtbezogener
Daten, wie z. B. die aktuelle Außentemperatur.
● Motorkühlmittel-Temperaturan-
zeige ( →S. 92)
● Außentemperatur ( →S. 92)
● Anzeige für Schalt- und Gangstel-
lung (je nach Ausstattung)
(→ S. 211, 215)
● Fahrtinformationen/Fahrinformatio-
nen/Instrumentenbeleuchtungsre-
gelung ( →S. 96)
Zeigt folgende Elemente an: • Gesamtkilometerzähler
• Tageskilometerzähler
• Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
• Gesamtbetriebszeit des Stopp- & Startsystems (je nach Ausstattung)
• Durchschnittlicher Kraftstoffverbrauch
• Fahrbereich
• Instrumentenbeleuchtungsregelung
● Individuelle Anpassung der Anzeige ( →S. 98)
• Anzeigeleuchte für ECO-Fahrbetrieb (je nach Ausstattung)
• Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
Fahr tmonitoranzeige∗
∗: Je nach Ausstattung
Anzeigeinhalt

962. Kombiinstrument
Corolla_TMMT_EM (OM12J92M)

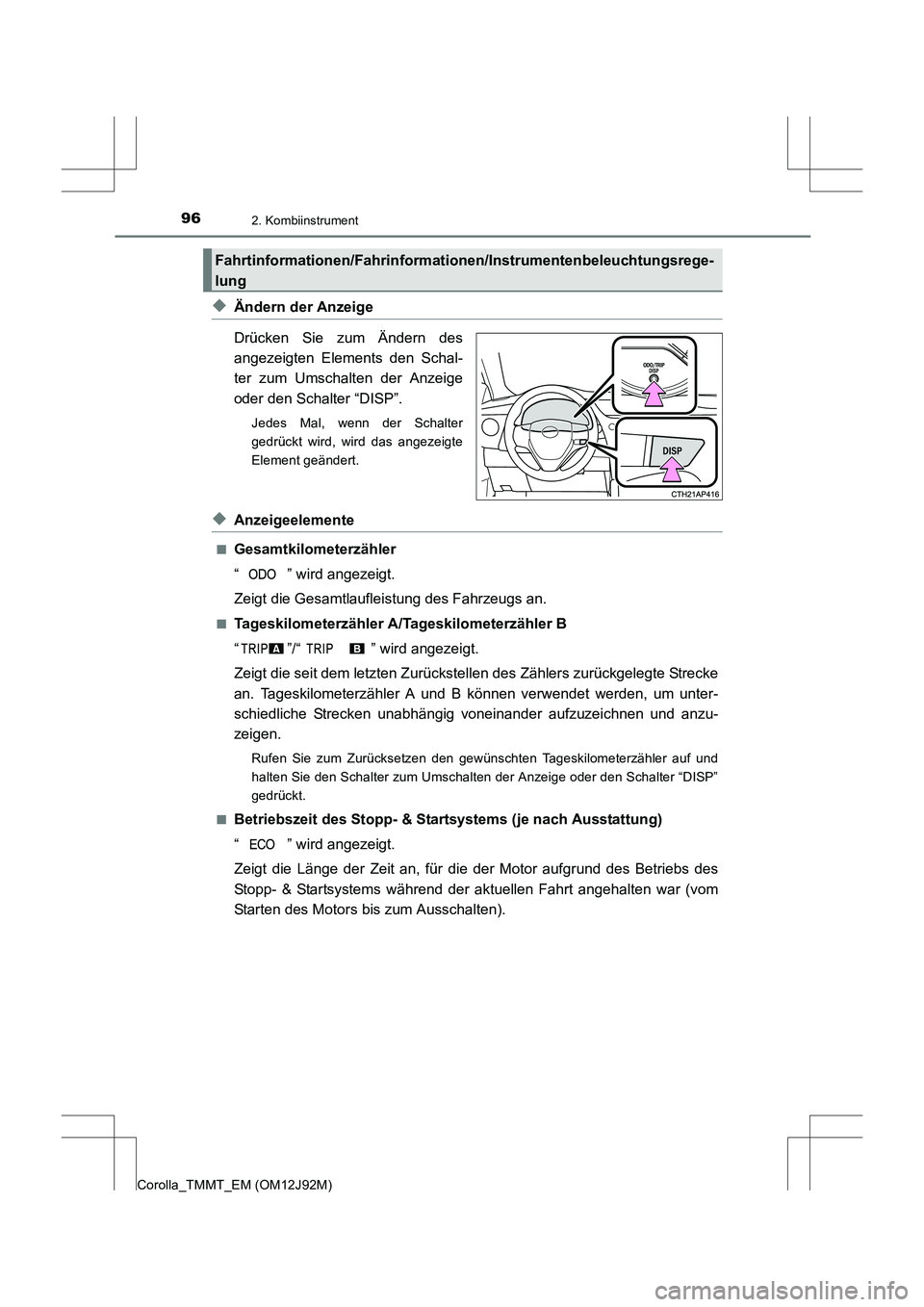

◆Ändern der Anzeige
Drücken Sie zum Ändern des
angezeigten Elements den Schal-
ter zum Umschalten der Anzeige
oder den Schalter “DISP”.
Jedes Mal, wenn der Schalter
gedrückt wird, wird das angezeigte
Element geändert.
◆Anzeigeelemente
■Gesamtkilometerzähler
“ ” wird angezeigt.
Zeigt die Gesamtlaufleistung des Fahrzeugs an.
■Tageskilometerzähler A/Tageskilometerzähler B
“ ”/“ ” wird angezeigt.
Zeigt die seit dem letzten Zurückstellen des Zählers zurückgelegte Strecke
an. Tageskilometerzähler A und B können verwendet werden, um unter-
schiedliche Strecken unabhängig voneinander aufzuzeichnen und anzu-
zeigen.
Rufen Sie zum Zurücksetzen den gewünschten Tageskilometerzähler auf und
halten Sie den Schalter zum Umschalten der Anzeige oder den Schalter “DISP”
gedrückt.
■
Betriebszeit des Stopp- & Startsystems (je nach Ausstattung)
“ ” wird angezeigt.
Zeigt die Länge der Zeit an, für die der Motor aufgrund des Betriebs des
Stopp- & Startsystems während der aktuellen Fahrt angehalten war (vom
Starten des Motors bis zum Ausschalten).
Fahrtinformationen/Fahrinformationen/Instrumentenbeleuchtungsrege-
lung
