2017 TOYOTA COROLLA Betriebsanleitungen (in German)

1693-4. Einstellen von Lenkrad und Spiegeln
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)
Der Automatik-Modus ermöglicht die Verknüpfung des Einklappens oder
Ausklappens der Spiegel mit dem Verriegeln/Entriegeln der Türen.
Der Automatikbetrieb kann deaktiviert werden, indem Sie folgende Schritte
ausführen.
Schalten Sie den Motorschalter aus.
Halten Sie den Schalter, der die Spie-
gel einklappt, und des Einstel-
lungsschalters für den Spiegelwinkel
mehr als 2 Sekunden lang gleichzeitig
gedrückt.
Erneutes Durchführen der oben
genannten Schritte reaktiviert den
Automatikbetrieb.
■ Der Spiegelwinkel kann unter folgenden Bedingungen verstellt werden
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ACC” oder “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus ACCESSORY oder IGNITION ON.
■ Wenn die Batterieanschlüsse abgetrennt und wieder angeschlossen werden
(Fahrzeuge mit Funktion für das automatische Einklappen und Ausklappen der
Spiegel)
Die Funktion für das automatische Einklappen und Ausklappen der Spiegel kehrt in die
Grundeinstellung Ein zurück. Drücken Sie zum Ausschalten der Funktion erneut den
Schalter, um die Einstellung aus auszuwählen.
■ Bei beschlagenen Spiegeln (je nach Ausstattung)
Die Außenspiegel können mit der Spiegelheizung von Beschlag befreit werden. Schal-
ten Sie die Heckscheibenheizung ein, um auch die Außenspiegelheizungen einzu-
schalten. ( →S. 400, 410)
Automatisches Einklappen und Ausklappen der Spiegel (je nach Aus-
stattung)

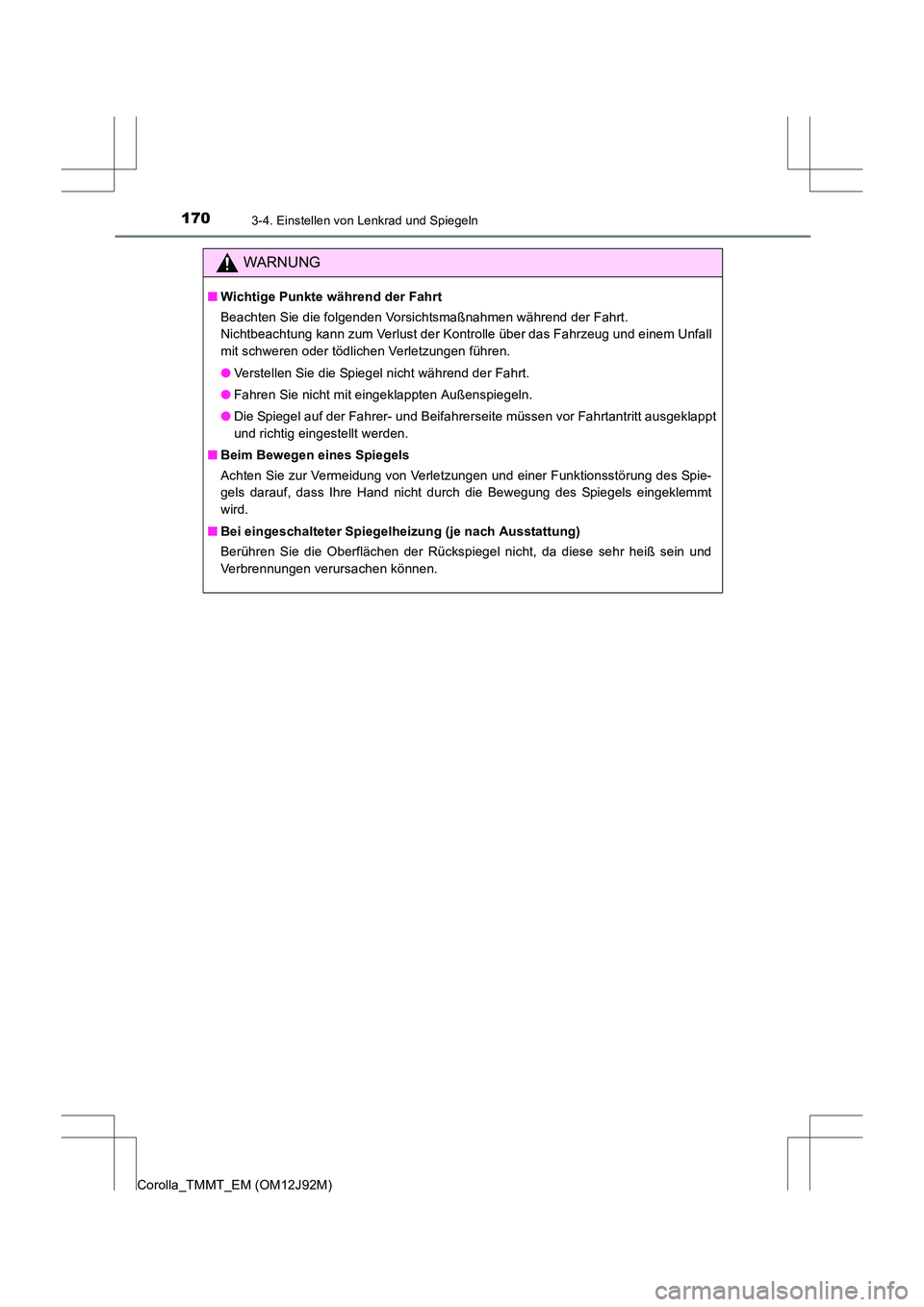

1703-4. Einstellen von Lenkrad und Spiegeln
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Wichtige Punkte während der Fahrt
Beachten Sie die folgenden Vorsichtsmaßnahmen während der Fahrt.
Nichtbeachtung kann zum Verlust der Kontrolle über das Fahrzeug und einem Unfall
mit schweren oder tödlichen Verletzungen führen.
●Verstellen Sie die Spiegel nicht während der Fahrt.
● Fahren Sie nicht mit eingeklappten Außenspiegeln.
● Die Spiegel auf der Fahrer- und Beifahrerseite müssen vor Fahrtantritt ausgeklappt
und richtig eingestellt werden.
■ Beim Bewegen eines Spiegels
Achten Sie zur Vermeidung von Verletzungen und einer Funktionsstörung des Spie-
gels darauf, dass Ihre Hand nicht durch die Bewegung des Spiegels eingeklemmt
wird.
■ Bei eingeschalteter Spiegelheizung (je nach Ausstattung)
Berühren Sie die Oberflächen der Rückspiegel nicht, da diese sehr heiß sein und
Verbrennungen verursachen können.

171
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)

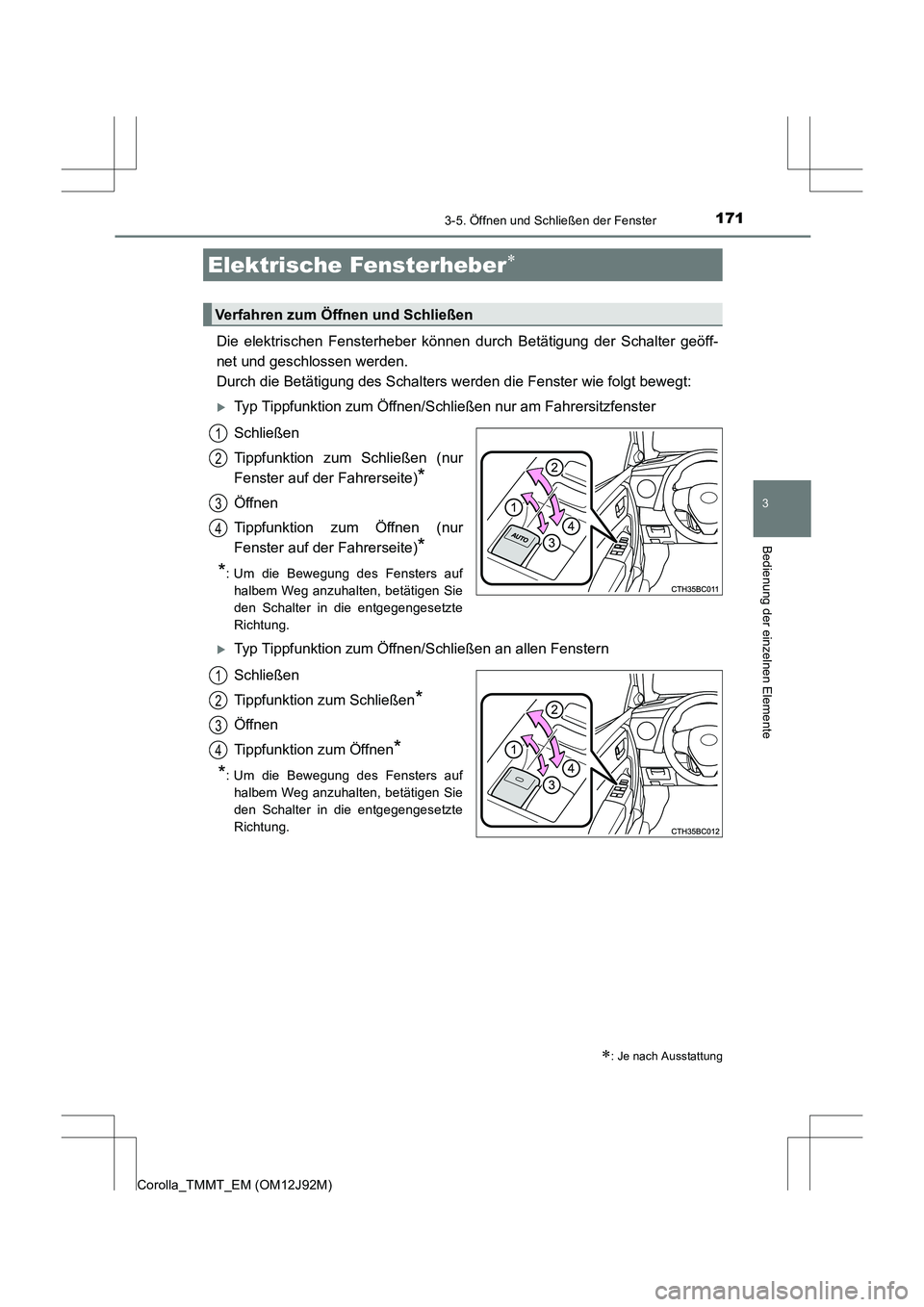

3-5. Öffnen und Schließen der Fenster
Die elektrischen Fensterheber können durch Betätigung der Schalter geöff-
net und geschlossen werden.
Durch die Betätigung des Schalters werden die Fenster wie folgt bewegt:
XTyp Tippfunktion zum Öffnen/Schließen nur am Fahrersitzfenster
Schließen
Tippfunktion zum Schließen (nur
Fenster auf der Fahrerseite)
*
Öffnen
Tippfunktion zum Öffnen (nur
Fenster auf der Fahrerseite)
*
*
: Um die Bewegung des Fensters auf
halbem Weg anzuhalten, betätigen Sie
den Schalter in die entgegengesetzte
Richtung.
XTyp Tippfunktion zum Öffnen/Schließen an allen Fenstern
Schließen
Tippfunktion zum Schließen
*
Öffnen
Tippfunktion zum Öffnen
*
*
: Um die Bewegung des Fensters auf
halbem Weg anzuhalten, betätigen Sie
den Schalter in die entgegengesetzte
Richtung.
Elektrische Fensterheber∗
∗: Je nach Ausstattung
Verfahren zum Öffnen und Schließen
1
2
3
4
1
2
3
4

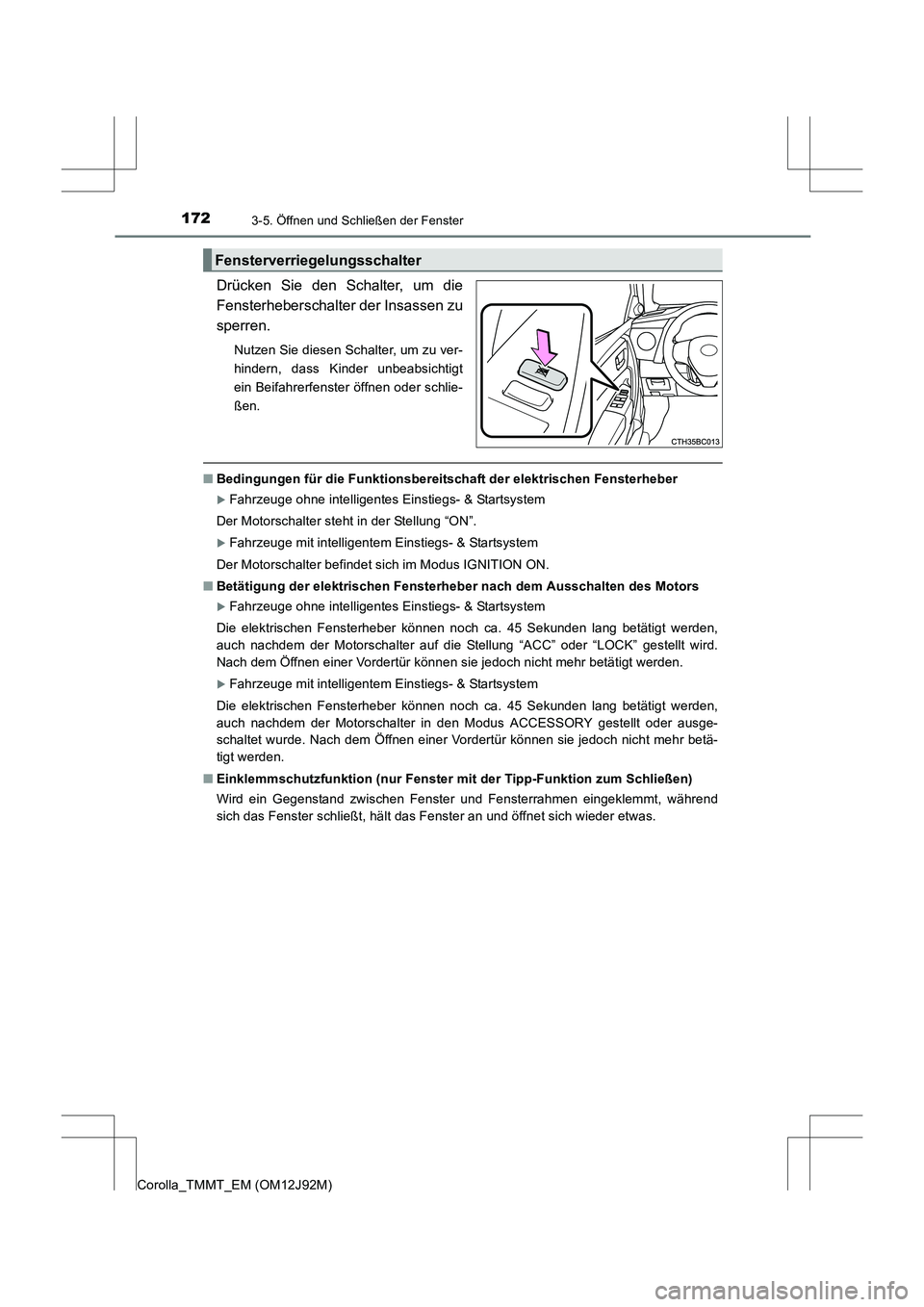

1723-5. Öffnen und Schließen der Fenster
Corolla_TMMT_EM (OM12J92M)
Drücken Sie den Schalter, um die
Fensterheberschalter der Insassen zu
sperren.
Nutzen Sie diesen Schalter, um zu ver-
hindern, dass Kinder unbeabsichtigt
ein Beifahrerfenster öffnen oder schlie-
ßen.
■Bedingungen für die Funktionsbereitschaft der elektrischen Fensterheber
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Betätigung der elektrischen Fensterheber nach dem Ausschalten des Motors
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
auch nachdem der Motorschalter auf die Stellung “ACC” oder “LOCK” gestellt wird.
Nach dem Öffnen einer Vordertür können sie jedoch nicht mehr betätigt werden.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Die elektrischen Fensterheber können noch ca. 45 Sekunden lang betätigt werden,
auch nachdem der Motorschalter in den Modus ACCESSORY gestellt oder ausge-
schaltet wurde. Nach dem Öffnen einer Vordertür können sie jedoch nicht mehr betä-
tigt werden.
■ Einklemmschutzfunktion (nur Fenster mit der Tipp-Funktion zum Schließen)
Wird ein Gegenstand zwischen Fenster und Fensterrahmen eingeklemmt, während
sich das Fenster schließt, hält das Fenster an und öffnet sich wieder etwas.
Fensterverriegelungsschalter

1733-5. Öffnen und Schließen der Fenster
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)■
Wenn das Fenster mit dem elektrischen Fensterheber nicht normal schließt (nur
Fenster mit der Tipp-Funktion zum Schließen)
Wenn die Einklemmschutzfunktion nicht normal funktioniert und ein Fenster nicht
geschlossen werden kann, führen Sie die folgenden Vorgänge mit dem Schalter für
den elektrischen Fensterheber der entsprechenden Tür durch.
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Nachdem Sie das Fahrzeug
angehalten haben, kann das Fenster geschlossen werden, indem Sie den Schalter
für den elektrischen Fensterheber in der Tipp-Schließposition gedrückt halten, wäh-
rend der Motorschalter in den Modus “ON” geschaltet wird.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Nachdem Sie das Fahrzeug
angehalten haben, kann das Fenster geschlossen werden, indem Sie den Schalter
für den elektrischen Fensterheber in der Tipp-Schließposition gedrückt halten, wäh-
rend der Motorschalter im Modus IGNITION ON steht.
● Wenn das Fenster auch mit dem oben beschriebenen Vorgang nicht geschlossen
werden kann, initialisieren Sie die Funktion durch Ausführung des folgenden Verfah-
rens.
Halten Sie den Schalter für den elektrischen Fensterheber in der Tipp-Schließpo-
sition gedrückt. Halten Sie den Schalter für weitere 6 Sekunden gedrückt, nach-
dem das Fenster geschlossen wurde.
Halten Sie den Schalter für den elektrischen Fensterheber in der Tipp-Öffnungs-
position gedrückt. Halten Sie den Schalter für weitere 2 Sekunden gedrückt,
nachdem das Fenster vollständig geöffnet wurde.
Halten Sie den Schalter für den elektrischen Fensterheber erneut in der Tipp-
Schließposition gedrückt. Halten Sie den Schalter für weitere 2 Sekunden
gedrückt, nachdem das Fenster geschlossen wurde.
Wenn Sie den Schalter loslassen, während das Fenster in Bewegung ist, müssen Sie
von vorn beginnen.
Wenn das Fenster weiterhin nach dem Schließen wieder leicht öffnet, obwohl Sie den
oben beschriebenen Vorgang korrekt ausgeführt haben, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb untersuchen.
1
2
3

1743-5. Öffnen und Schließen der Fenster
Corolla_TMMT_EM (OM12J92M)

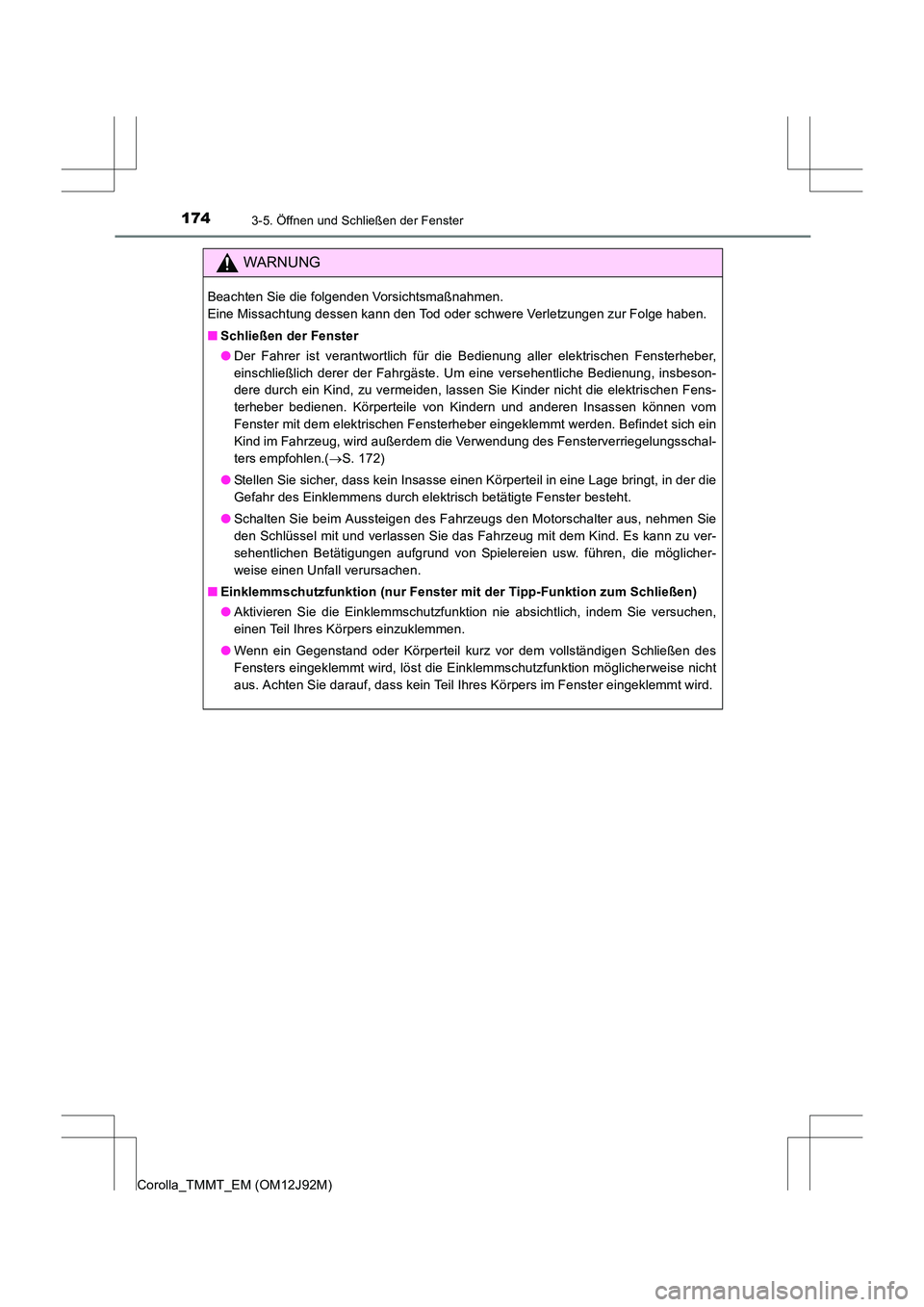

WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge haben.
■Schließen der Fenster
●Der Fahrer ist verantwortlich für die Bedienung aller elektrischen Fensterheber,
einschließlich derer der Fahrgäste. Um eine versehentliche Bedienung, insbeson-
dere durch ein Kind, zu vermeiden, lassen Sie Kinder nicht die elektrischen Fens-
terheber bedienen. Körperteile von Kindern und anderen Insassen können vom
Fenster mit dem elektrischen Fensterheber eingeklemmt werden. Befindet sich ein
Kind im Fahrzeug, wird außerdem die Verwendung des Fensterverriegelungsschal-
ters empfohlen.( →S. 172)
● Stellen Sie sicher, dass kein Insasse einen Körperteil in eine Lage bringt, in der die
Gefahr des Einklemmens durch elektrisch betätigte Fenster besteht.
● Schalten Sie beim Aussteigen des Fahrzeugs den Motorschalter aus, nehmen Sie
den Schlüssel mit und verlassen Sie das Fahrzeug mit dem Kind. Es kann zu ver-
sehentlichen Betätigungen aufgrund von Spielereien usw. führen, die möglicher-
weise einen Unfall verursachen.
■ Einklemmschutzfunktion (nur Fenster mit der Tipp-Funktion zum Schließen)
●Aktivieren Sie die Einklemmschutzfunktion nie absichtlich, indem Sie versuchen,
einen Teil Ihres Körpers einzuklemmen.
● Wenn ein Gegenstand oder Körperteil kurz vor dem vollständigen Schließen des
Fensters eingeklemmt wird, löst die Einklemmschutzfunktion möglicherweise nicht
aus. Achten Sie darauf, dass kein Teil Ihres Körpers im Fenster eingeklemmt wird.

175
4Fahren
Corolla_TMMT_EM (OM12J92M)4-1. Vor Antritt der Fahrt
Fahrbetrieb ..............................176
Ladung und Gepäck ................189
Anhängerbetrieb ......................190
4-2. Hinweise zum Fahrbetrieb Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Einstiegs- &
Startsystem) ..........................198
Motorschalter (Zündschalter) (Fahrzeuge mit intelligentem
Einstiegs- & Startsystem) ......201
Multidrive .................................211
Multi-Mode-Schaltgetriebe.......215
Schaltgetriebe..........................220
Hebel für Fahrtrichtungsanzeiger .........224
Feststellbremse .......................225
4-3. Bedienung der Leuchten und Scheibenwischer
Scheinwerferschalter ...............226
Schalter für Nebelleuchten ......232
Scheibenwischer und Scheibenwaschanlage ..........234
4-4. Tanken Öffnen des Kraftstofftankver-schlusses ..............................239 4-5. Toyota Safety Sense
Toyota Safety Sense ............... 242
PCS (Pre-Crash-Sicherheitssystem) ............... 248
LDA (Alarm bei Fahrspurabweichung) ........... 261
Automatisches Fernlicht .......... 267
RSA (Verkehrsschilder- kennung) ............................... 271
4-6. Verwendung der Fahrassistenz-Systeme
Stopp- & Startsystem .............. 277
Geschwindigkeitsregelung ...... 288
Geschwindigkeitsbe- grenzung ............................... 292
Toyota-Einparkhilfe ................. 296
Simple-IPA (Einfache intelligente Einparkhilfe)........ 302
Dieselpartikelfiltersystem ........ 317
Fahrerassistenzsysteme ......... 318
Berganfahrhilfe........................ 325
4-7. Fahrtipps Hinweise für den Winterbetrieb ........................ 327

176

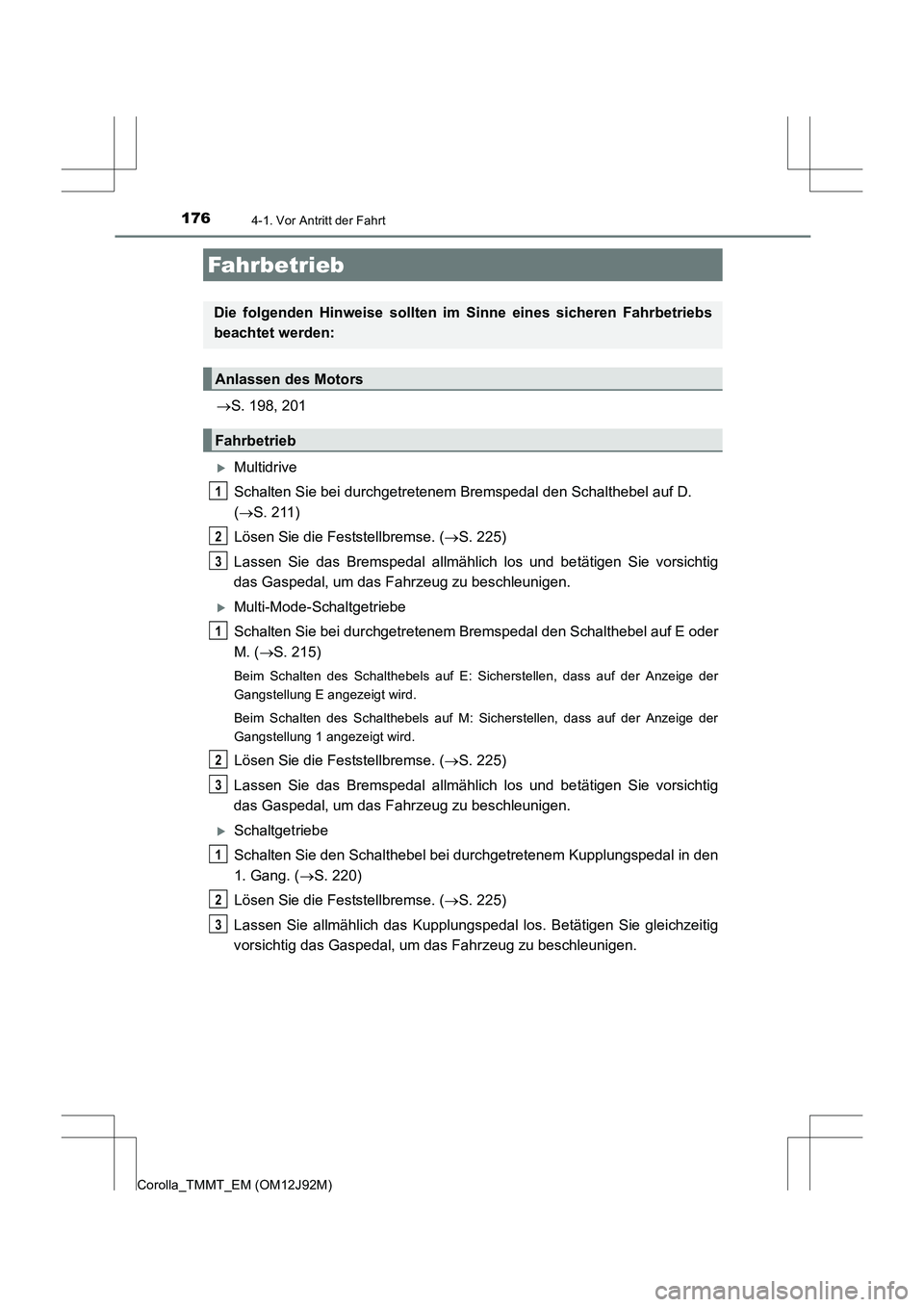

Corolla_TMMT_EM (OM12J92M)
4-1. Vor Antritt der Fahrt
→S. 198, 201
XMultidrive
Schalten Sie bei durchgetretenem Br emspedal den Schalthebel auf D.
( → S. 211)
Lösen Sie die Feststellbremse. ( →S. 225)
Lassen Sie das Bremspedal allmählich los und betätigen Sie vorsichtig
das Gaspedal, um das Fahrzeug zu beschleunigen.
XMulti-Mode-Schaltgetriebe
Schalten Sie bei durchgetretenem Bremspedal den Schalthebel auf E oder
M. ( →S. 215)
Beim Schalten des Schalthebels auf E: Sicherstellen, dass auf der Anzeige der
Gangstellung E angezeigt wird.
Beim Schalten des Schalthebels auf M: Sicherstellen, dass auf der Anzeige der
Gangstellung 1 angezeigt wird.
Lösen Sie die Feststellbremse. ( →S. 225)
Lassen Sie das Bremspedal allmählich los und betätigen Sie vorsichtig
das Gaspedal, um das Fahrzeug zu beschleunigen.
XSchaltgetriebe
Schalten Sie den Schalthebel bei durchgetretenem Kupplungspedal in den
1. Gang. ( →S. 220)
Lösen Sie die Feststellbremse. ( →S. 225)
Lassen Sie allmählich das Kupplungspedal los. Betätigen Sie gleichzeitig
vorsichtig das Gaspedal, um das Fahrzeug zu beschleunigen.
Fahrbetrieb
Die folgenden Hinweise sollten im Sinne eines sicheren Fahrbetriebs
beachtet werden:
Anlassen des Motors
Fahrbetrieb
1
2
3
1
2
3
1
2
3
