4657-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
XTy p A
Wenn der Füllstand der Flüssigkeit
sehr niedrig ist, füllen Sie Waschflüs-
sigkeit auf.
Heben Sie die Verschlusskappe an,
während Sie mit dem Finger auf das
Loch in der Mitte drücken, und prüfen
Sie den Füllstand im Rohr.
XTy p B
Füllen Sie in den folgenden Situatio-
nen Waschflüssigkeit nach:
● Eine Scheibenwaschanlage funkti-
oniert nicht.
● Fahrzeuge mit Fahrtmonitoran-
zeige: Die Warnleuchte für niedri-
gen Flüssigkeitsstand der
Scheibenwaschanlage (je nach
Ausstattung) leuchtet auf.
(→ S. 528)
● Fahrzeuge mit einer Multi-Informationsanzeige: Der Warnhinweis (je nach
Ausstattung) erscheint auf der Multi-Informationsanzeige.HINWEIS
■
Während des Aufladens der Batterie
Laden Sie die Batterie niemals bei laufendem Motor. Stellen Sie außerdem sicher,
dass alle Nebenverbraucher ausgeschaltet sind.
Waschflüssigkeit
WARNUNG
■Beim Nachfüllen von Waschflüssigkeit
Füllen Sie keine Waschflüssigkeit nach, wenn der Motor heiß ist oder läuft, da
Waschflüssigkeit Alkohol enthält und Feuer fangen könnte, falls die Waschflüssigkeit
auf den Motor spritzt usw.

4667-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)
Sie können den Kraftstofffilter selbst entwässern. Da die Bedienung aber
schwierig ist, wird empfohlen, die Entwässerung von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb vornehmen zu lassen. Auch
wenn Sie sich entscheiden, den Filter selbst zu entwässern, wenden Sie sich
an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
XFahrzeuge mit Fahrtmonitoranzeige
Das Wasser im Kraftstofffilter muss abgelassen werden, wenn die Warn-
leuchte für den Kraftstofffilter aufleuchtet. ( →S. 527)
XFahrzeuge mit einer Multi-Informationsanzeige
Wenn die Warnmeldung “Wasser aus Kraftstofffilter ablassen.” auf der Multi-
Informationsanzeige angezeigt wird. ( →S. 537)
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Stellen Sie den
Motorschalter in die Stellung “LOCK”.
Fahrzeuge mit intelligentem Einstiegs - & Startsystem: Schalten Sie den
Motorschalter aus.
Stellen Sie einen kleinen Behälter unter den Ablassstopfen, um das Was-
ser und möglicherweise austretenden Kraftstoff aufzufangen. HINWEIS
■

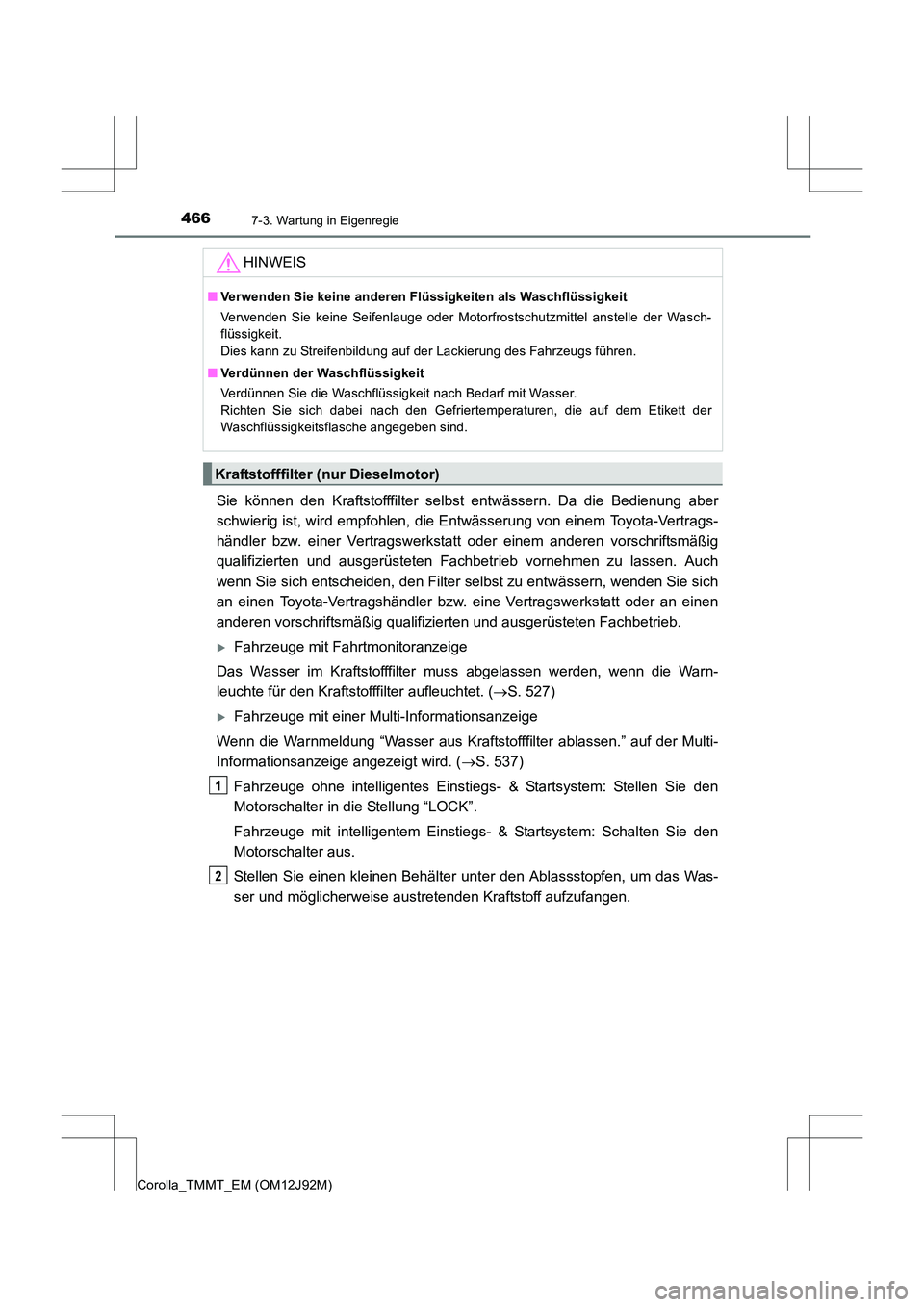

Verwenden Sie keine anderen Flüssigkeiten als Waschflüssigkeit
Verwenden Sie keine Seifenlauge oder Motorfrostschutzmittel anstelle der Wasch-
flüssigkeit.
Dies kann zu Streifenbildung auf der Lackierung des Fahrzeugs führen.
■ Verdünnen der Waschflüssigkeit
Verdünnen Sie die Waschflüssigkeit nach Bedarf mit Wasser.
Richten Sie sich dabei nach den Gefriertemperaturen, die auf dem Etikett der
Waschflüssigkeitsflasche angegeben sind.
Kraftstofffilter (nur Dieselmotor)
1
2

4677-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

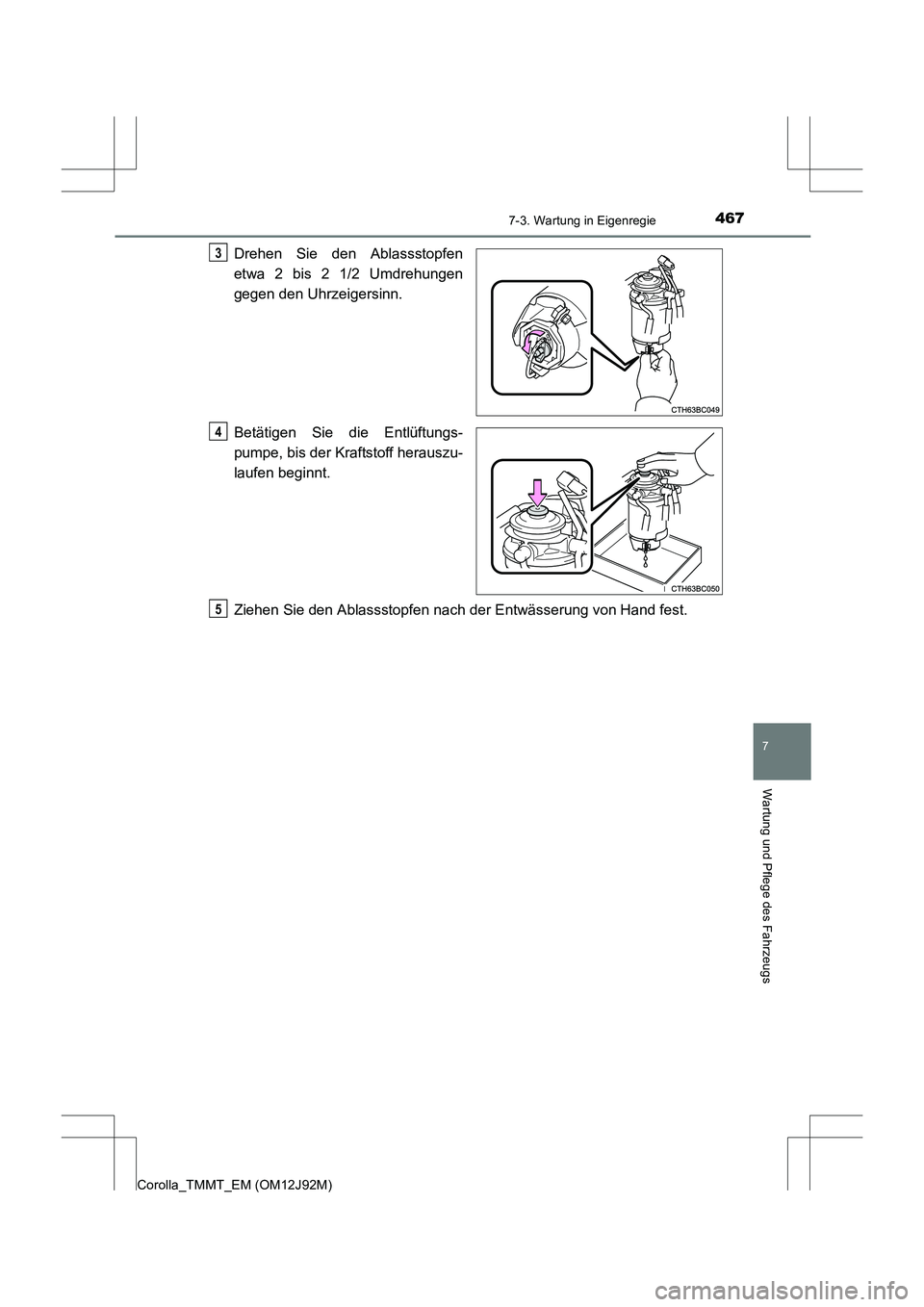

Drehen Sie den Ablassstopfen
etwa 2 bis 2 1/2 Umdrehungen
gegen den Uhrzeigersinn.
Betätigen Sie die Entlüftungs-
pumpe, bis der Kraftstoff herauszu-
laufen beginnt.
Ziehen Sie den Ablassstopfen nach der Entwässerung von Hand fest.3
4
5

4687-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

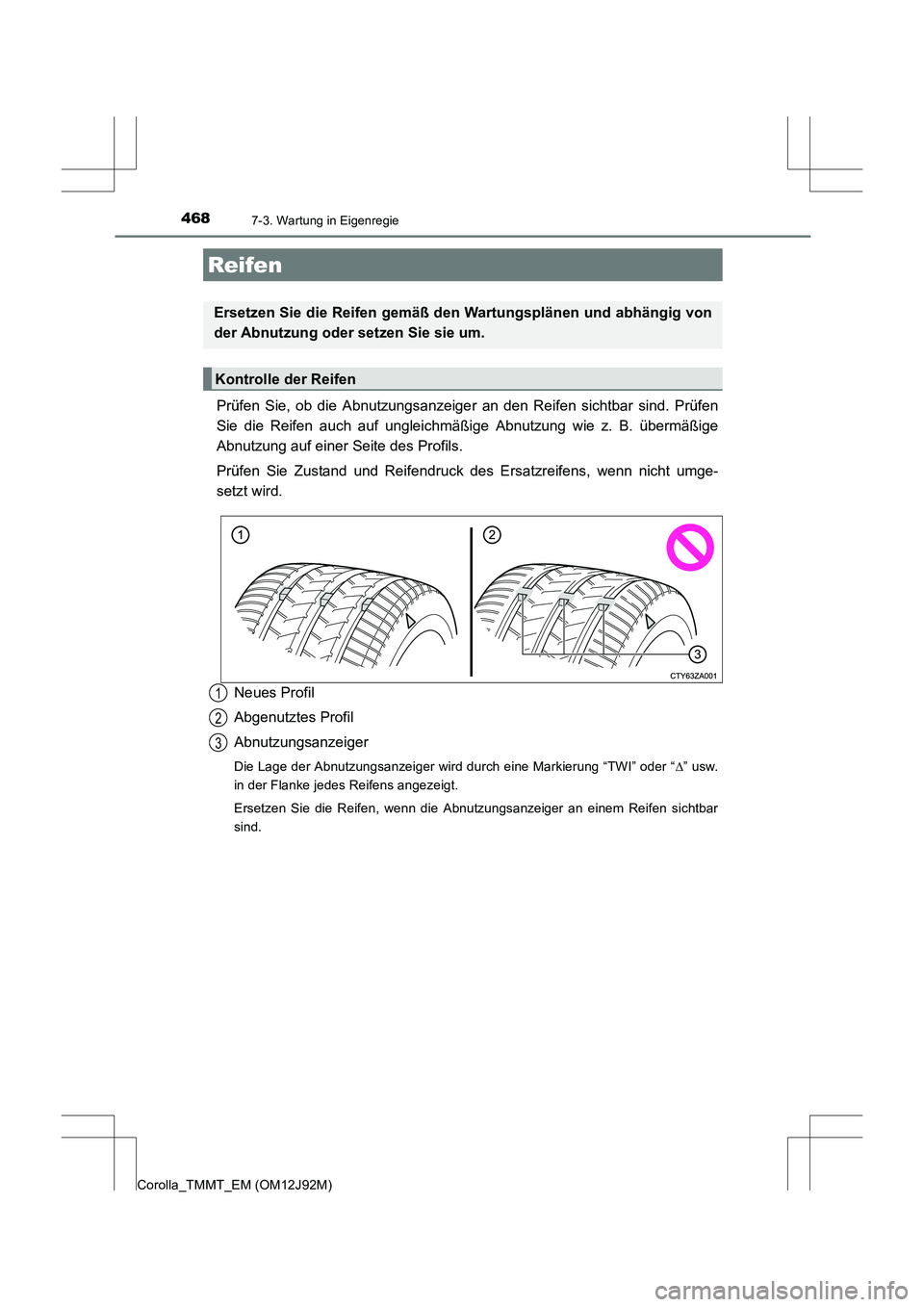

Prüfen Sie, ob die Abnutzungsanzeiger an den Reifen sichtbar sind. Prüfen
Sie die Reifen auch auf ungleichmäßi ge Abnutzung wie z. B. übermäßige
Abnutzung auf einer Seite des Profils.
Prüfen Sie Zustand und Reifendruck des Ersatzreifens, wenn nicht umge-
setzt wird.
Neues Profil
Abgenutztes Profil
Abnutzungsanzeiger
Die Lage der Abnutzungsanzeiger wird durch eine Markierung “TWI” oder “ ∆” usw.
in der Flanke jedes Reifens angezeigt.
Ersetzen Sie die Reifen, wenn die Abnutzungsanzeiger an einem Reifen sichtbar
sind.
Reifen
Ersetzen Sie die Reifen gemäß den Wartungsplänen und abhängig von
der Abnutzung oder setzen Sie sie um.
Kontrolle der Reifen
1
2
3

4697-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
Setzen Sie die Reifen in der angegebenen Reihenfolge um.
Um eine gleichmäßige Reifenabnut-
zung zu erhalten und die Lebens-
dauer der Reifen zu verlängern,
empfiehlt Toyota, dass Sie die Reifen
ca. alle 10 000 km umsetzen.
Ihr Fahrzeug verfügt über ein Reifendruck-Warnsystem, das mithilfe von Rei-
fendruck-Warnventilen und Sendern niedrigen Reifendruck registriert, bevor
schwerwiegende Probleme auftreten. (→S. 529)
◆Einbau der Reifendruck-Warnventile und Sender
Wenn Reifen oder Räder ausgetauscht werden, müssen die Reifendruck-
Warnventile und Sender ebenfalls eingebaut werden.
Wenn neue Reifendruck-Warnventile und Sender eingebaut werden, müs-
sen neue ID-Codes im Reifendruck-Warncomputer registriert werden und
das Reifendruck-Warnsystem muss initialisiert werden. Lassen Sie die ID-
Codes der Reifendruck-Warnventile und Sender von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschrifts-
mäßig qualifizierten und ausgerüsteten Fachbetrieb registrieren.
(→ S. 471)
Umsetzen der Reifen
Vo rn
Reifendruck-Warnsystem

4707-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

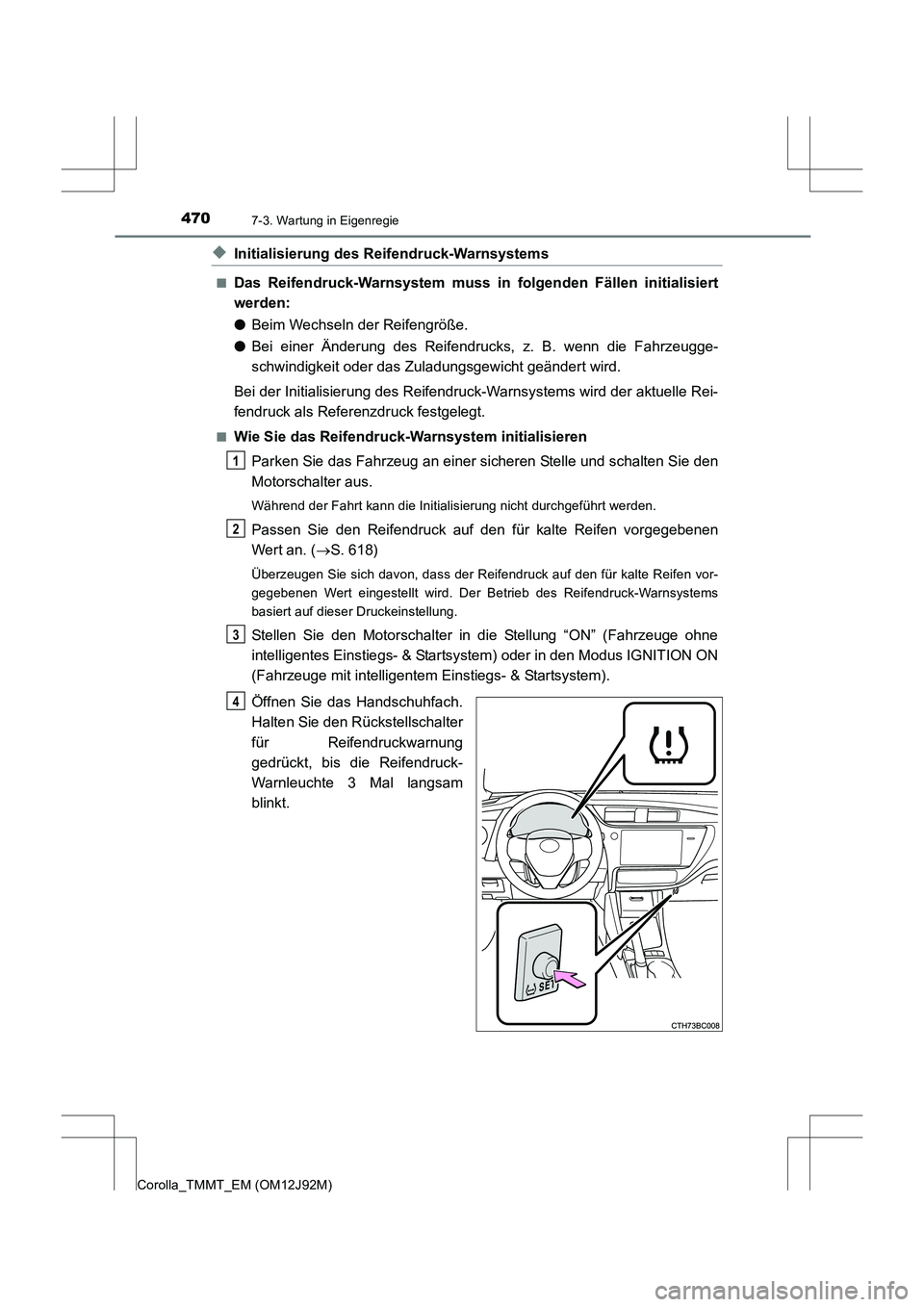

◆Initialisierung des Reifendruck-Warnsystems
■Das Reifendruck-Warnsyst em muss in folgenden Fällen initialisiert
werden:
● Beim Wechseln der Reifengröße.
● Bei einer Änderung des Reifendrucks, z. B. wenn die Fahrzeugge-
schwindigkeit oder das Zuladungsgewicht geändert wird.
Bei der Initialisierung des Reifendruck-Warnsystems wird der aktuelle Rei-
fendruck als Referenzdruck festgelegt.
■Wie Sie das Reifendruck-Warnsystem initialisieren Parken Sie das Fahrzeug an einer sicheren Stelle und schalten Sie den
Motorschalter aus.
Während der Fahrt kann die Initialisierung nicht durchgeführt werden.
Passen Sie den Reifendruck auf den für kalte Reifen vorgegebenen
Wert an. ( →S. 618)
Überzeugen Sie sich davon, dass der Reifendruck auf den für kalte Reifen vor-
gegebenen Wert eingestellt wird. Der Betrieb des Reifendruck-Warnsystems
basiert auf dieser Druckeinstellung.
Stellen Sie den Motorschalter in die Stellung “ON” (Fahrzeuge ohne
intelligentes Einstiegs- & Startsystem) oder in den Modus IGNITION ON
(Fahrzeuge mit intelligentem Einstiegs- & Startsystem).
Öffnen Sie das Handschuhfach.
Halten Sie den Rückstellschalter
für Reifendruckwarnung
gedrückt, bis die Reifendruck-
Warnleuchte 3 Mal langsam
blinkt.
1
2
3
4

4717-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

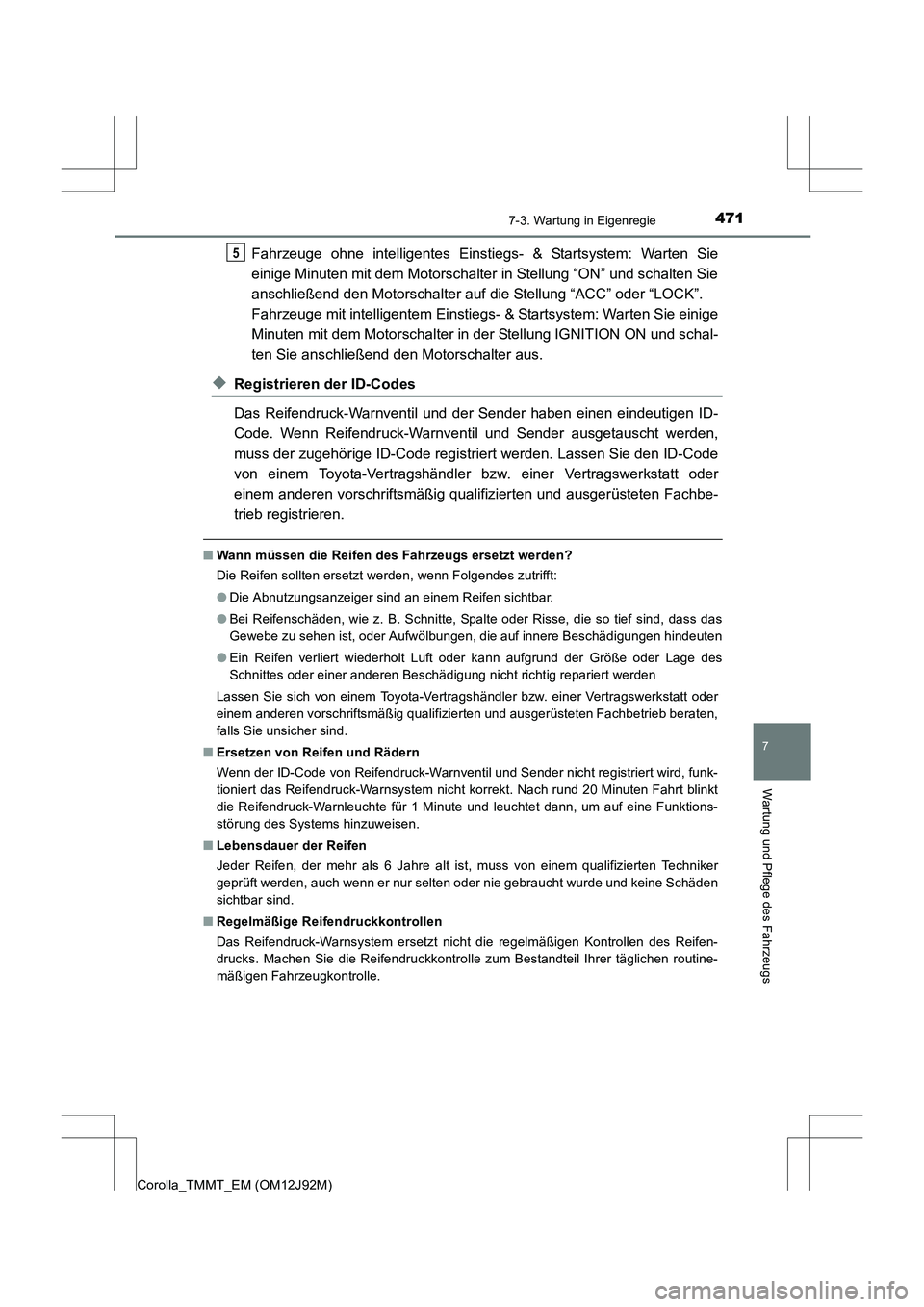

Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Warten Sie
einige Minuten mit dem Motorschalter in Stellung “ON” und schalten Sie
anschließend den Motorschalter auf die Stellung “ACC” oder “LOCK”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Warten Sie einige
Minuten mit dem Motorschalter in der Stellung IGNITION ON und schal-
ten Sie anschließend den Motorschalter aus.
◆Registrieren der ID-Codes
Das Reifendruck-Warnventil und der Sender haben einen eindeutigen ID-
Code. Wenn Reifendruck-Warnventil und Sender ausgetauscht werden,
muss der zugehörige ID-Code registri ert werden. Lassen Sie den ID-Code
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb registrieren.
■ Wann müssen die Reifen des Fahrzeugs ersetzt werden?
Die Reifen sollten ersetzt werden, wenn Folgendes zutrifft:
●Die Abnutzungsanzeiger sind an einem Reifen sichtbar.
● Bei Reifenschäden, wie z. B. Schnitte, Spalte oder Risse, die so tief sind, dass das
Gewebe zu sehen ist, oder Aufwölbungen, die auf innere Beschädigungen hindeuten
● Ein Reifen verliert wiederholt Luft oder kann aufgrund der Größe oder Lage des
Schnittes oder einer anderen Beschädigung nicht richtig repariert werden
Lassen Sie sich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb beraten,
falls Sie unsicher sind.
■ Ersetzen von Reifen und Rädern
Wenn der ID-Code von Reifendruck-Warnventil und Sender nicht registriert wird, funk-
tioniert das Reifendruck-Warnsystem nicht korrekt. Nach rund 20 Minuten Fahrt blinkt
die Reifendruck-Warnleuchte für 1 Minute und leuchtet dann, um auf eine Funktions-
störung des Systems hinzuweisen.
■ Lebensdauer der Reifen
Jeder Reifen, der mehr als 6 Jahre alt ist, muss von einem qualifizierten Techniker
geprüft werden, auch wenn er nur selten oder nie gebraucht wurde und keine Schäden
sichtbar sind.
■ Regelmäßige Reifendruckkontrollen
Das Reifendruck-Warnsystem ersetzt nicht die regelmäßigen Kontrollen des Reifen-
drucks. Machen Sie die Reifendruckkontrolle zum Bestandteil Ihrer täglichen routine-
mäßigen Fahrzeugkontrolle.
5

4727-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■

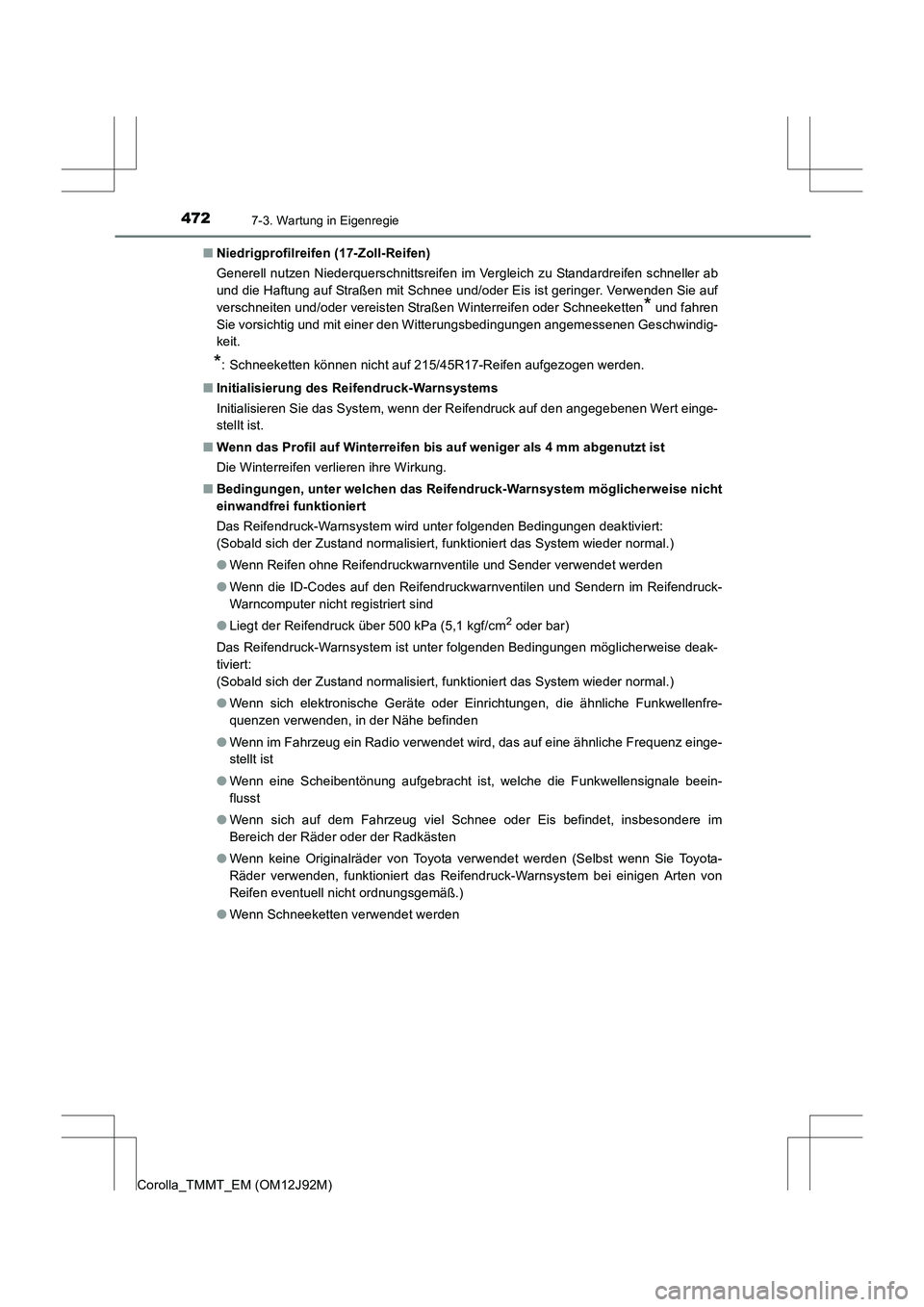

Niedrigprofilreifen (17-Zoll-Reifen)
Generell nutzen Niederquerschnittsreifen im Vergleich zu Standardreifen schneller ab
und die Haftung auf Straßen mit Schnee und/oder Eis ist geringer. Verwenden Sie auf
verschneiten und/oder vereisten Straßen Winterreifen oder Schneeketten
* und fahren
Sie vorsichtig und mit einer den Witterungsbedingungen angemessenen Geschwindig-
keit.
*: Schneeketten können nicht auf 215/45R17-Reifen aufgezogen werden.
■ Initialisierung des Reifendruck-Warnsystems
Initialisieren Sie das System, wenn der Reifendruck auf den angegebenen Wert einge-
stellt ist.
■ Wenn das Profil auf Winterreifen bis auf weniger als 4 mm abgenutzt ist
Die Winterreifen verlieren ihre Wirkung.
■ Bedingungen, unter welchen das Reifendruck-Warnsystem möglicherweise nicht
einwandfrei funktioniert
Das Reifendruck-Warnsystem wird unter folgenden Bedingungen deaktiviert:
(Sobald sich der Zustand normalisiert, funktioniert das System wieder normal.)
●Wenn Reifen ohne Reifendruckwarnventile und Sender verwendet werden
● Wenn die ID-Codes auf den Reifendruckwarnventilen und Sendern im Reifendruck-
Warncomputer nicht registriert sind
● Liegt der Reifendruck über 500 kPa (5,1 kgf/cm
2 oder bar)
Das Reifendruck-Warnsystem ist unter folgenden Bedingungen möglicherweise deak-
tiviert:
(Sobald sich der Zustand normalisiert, funktioniert das System wieder normal.)
● Wenn sich elektronische Geräte oder Einrichtungen, die ähnliche Funkwellenfre-
quenzen verwenden, in der Nähe befinden
● Wenn im Fahrzeug ein Radio verwendet wird, das auf eine ähnliche Frequenz einge-
stellt ist
● Wenn eine Scheibentönung aufgebracht ist, welche die Funkwellensignale beein-
flusst
● Wenn sich auf dem Fahrzeug viel Schnee oder Eis befindet, insbesondere im
Bereich der Räder oder der Radkästen
● Wenn keine Originalräder von Toyota verwendet werden (Selbst wenn Sie Toyota-
Räder verwenden, funktioniert das Reifendruck-Warnsystem bei einigen Arten von
Reifen eventuell nicht ordnungsgemäß.)
● Wenn Schneeketten verwendet werden
