Ziehen Sie den Hebel zur Motor-
haubenentriegelung.
Die Motorhaube springt etwas aus der
Verriegelung.
Ziehen Sie den zusätzlichen Fang-
haken nach oben und heben Sie
die Motorhaube hoch.
Halten Sie die Motorhaube geöff-
net, indem Sie die Stützstange in
die Aussparung einführen.
Motorhaube
Lösen Sie zum Öffnen der Motorhaube die Verriegelung im Fahrzeugin-
nenraum.
1
2
3

4507-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

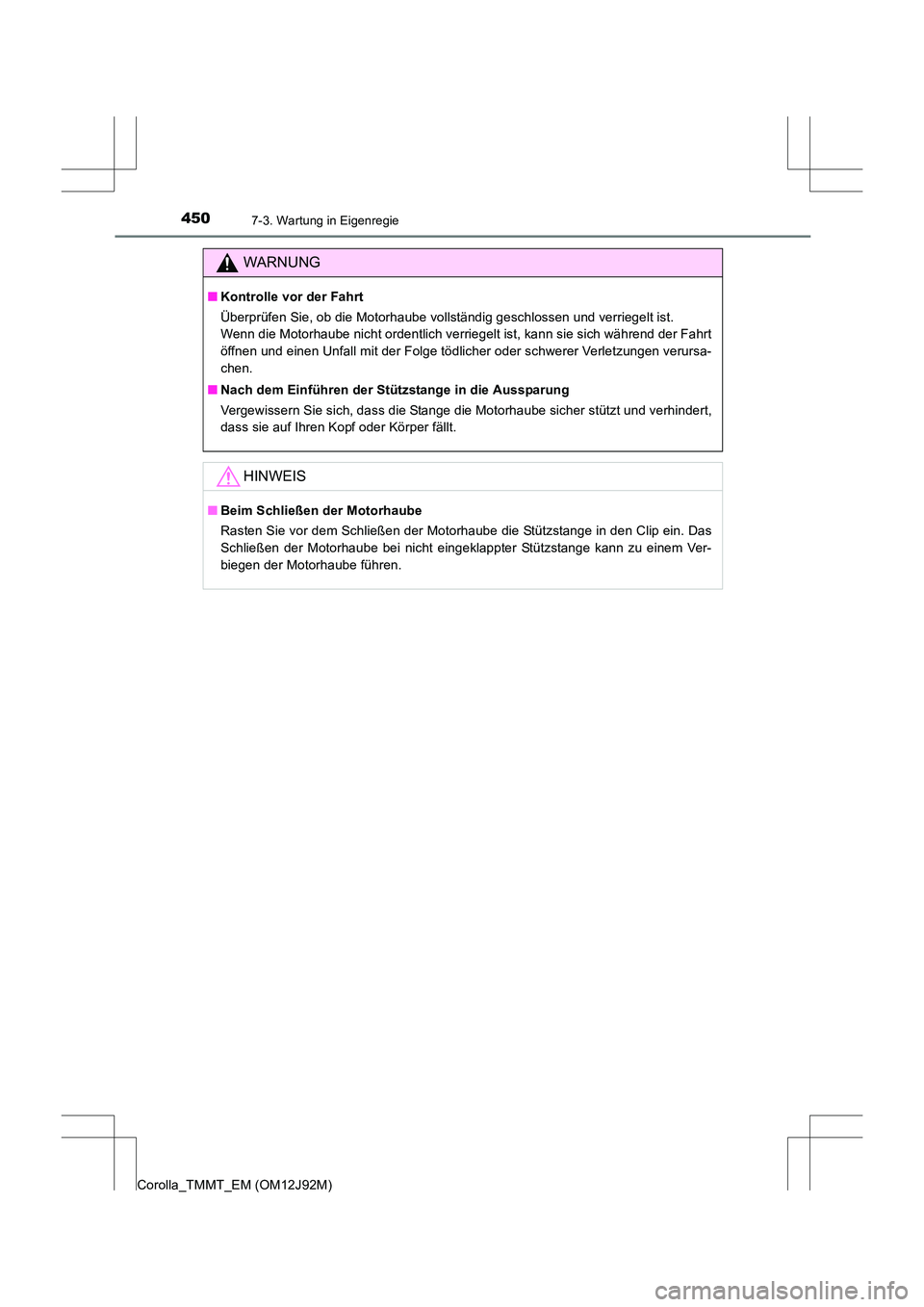

WARNUNG
■Kontrolle vor der Fahrt
Überprüfen Sie, ob die Motorhaube vollständig geschlossen und verriegelt ist.
Wenn die Motorhaube nicht ordentlich verriegelt ist, kann sie sich während der Fahrt
öffnen und einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursa-
chen.
■ Nach dem Einführen der Stützstange in die Aussparung
Vergewissern Sie sich, dass die Stange die Motorhaube sicher stützt und verhindert,
dass sie auf Ihren Kopf oder Körper fällt.
HINWEIS
■Beim Schließen der Motorhaube
Rasten Sie vor dem Schließen der Motorhaube die Stützstange in den Clip ein. Das
Schließen der Motorhaube bei nicht eingeklappter Stützstange kann zu einem Ver-
biegen der Motorhaube führen.

4517-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)
◆Vo r n
◆Hinten

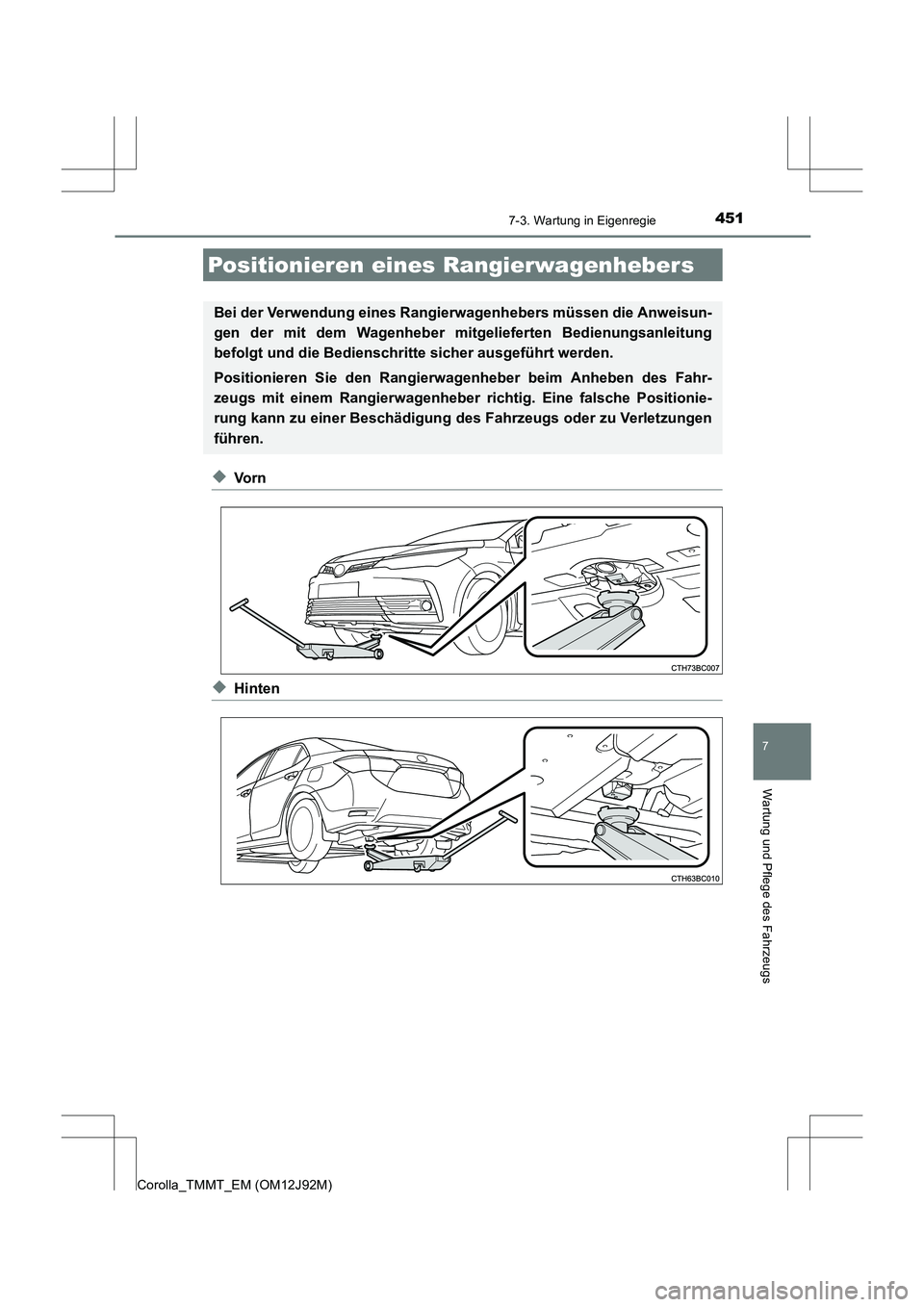

Positionieren eines Rangierwagenhebers
Bei der Verwendung eines Rangierwagenhebers müssen die Anweisun-
gen der mit dem Wagenheber mitgelieferten Bedienungsanleitung
befolgt und die Bedienschritte sicher ausgeführt werden.
Positionieren Sie den Rangierwagenheber beim Anheben des Fahr-
zeugs mit einem Rangierwagenheber richtig. Eine falsche Positionie-
rung kann zu einer Beschädigung des Fahrzeugs oder zu Verletzungen
führen.

4527-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

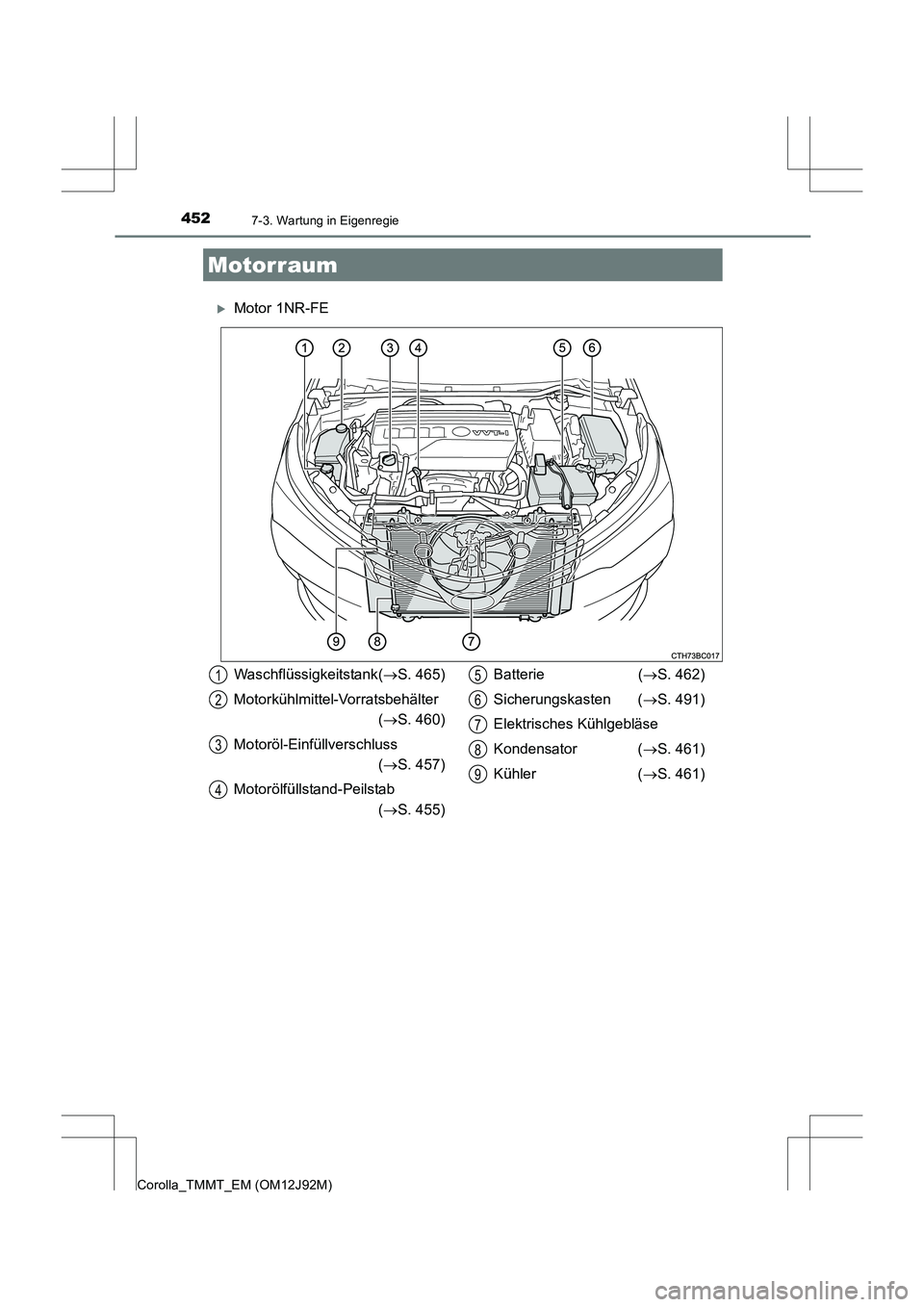

XMotor 1NR-FE
Motorraum
Waschflüssigkeitstank(→S. 465)
Motorkühlmittel-Vorratsbehälter (→ S. 460)
Motoröl-Einfüllverschluss (→ S. 457)
Motorölfüllstand-Peilstab (→ S. 455) Batterie (
→S. 462)
Sicherungskasten ( →S. 491)
Elektrisches Kühlgebläse
Kondensator ( →S. 461)
Kühler ( →S. 461)1
2
3
4
5
6
7
8
9

4537-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

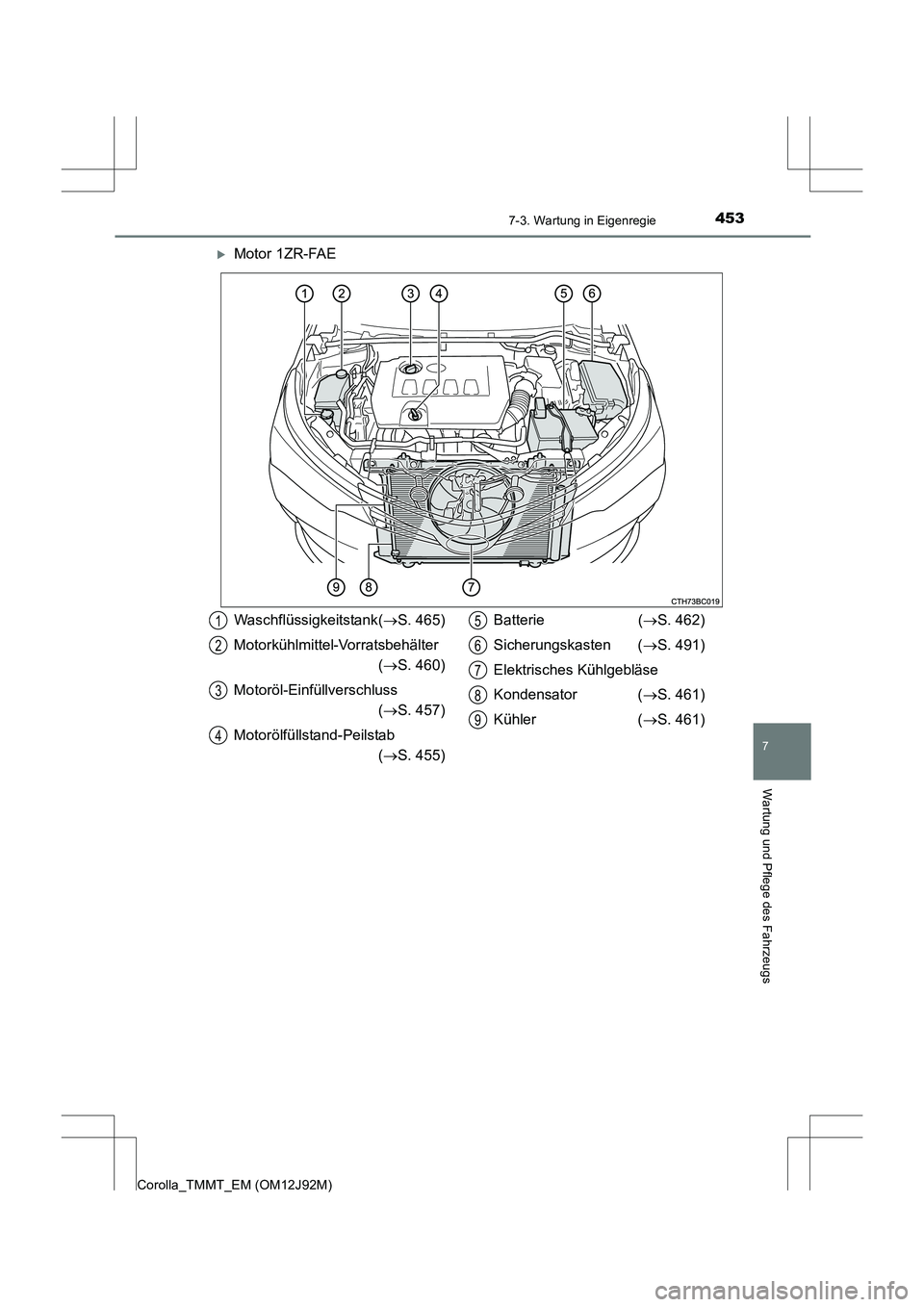

XMotor 1ZR-FAE
Waschflüssigkeitstank(→S. 465)
Motorkühlmittel-Vorratsbehälter (→ S. 460)
Motoröl-Einfüllverschluss (→ S. 457)
Motorölfüllstand-Peilstab (→ S. 455) Batterie (
→S. 462)
Sicherungskasten ( →S. 491)
Elektrisches Kühlgebläse
Kondensator ( →S. 461)
Kühler ( →S. 461)1
2
3
4
5
6
7
8
9

4547-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

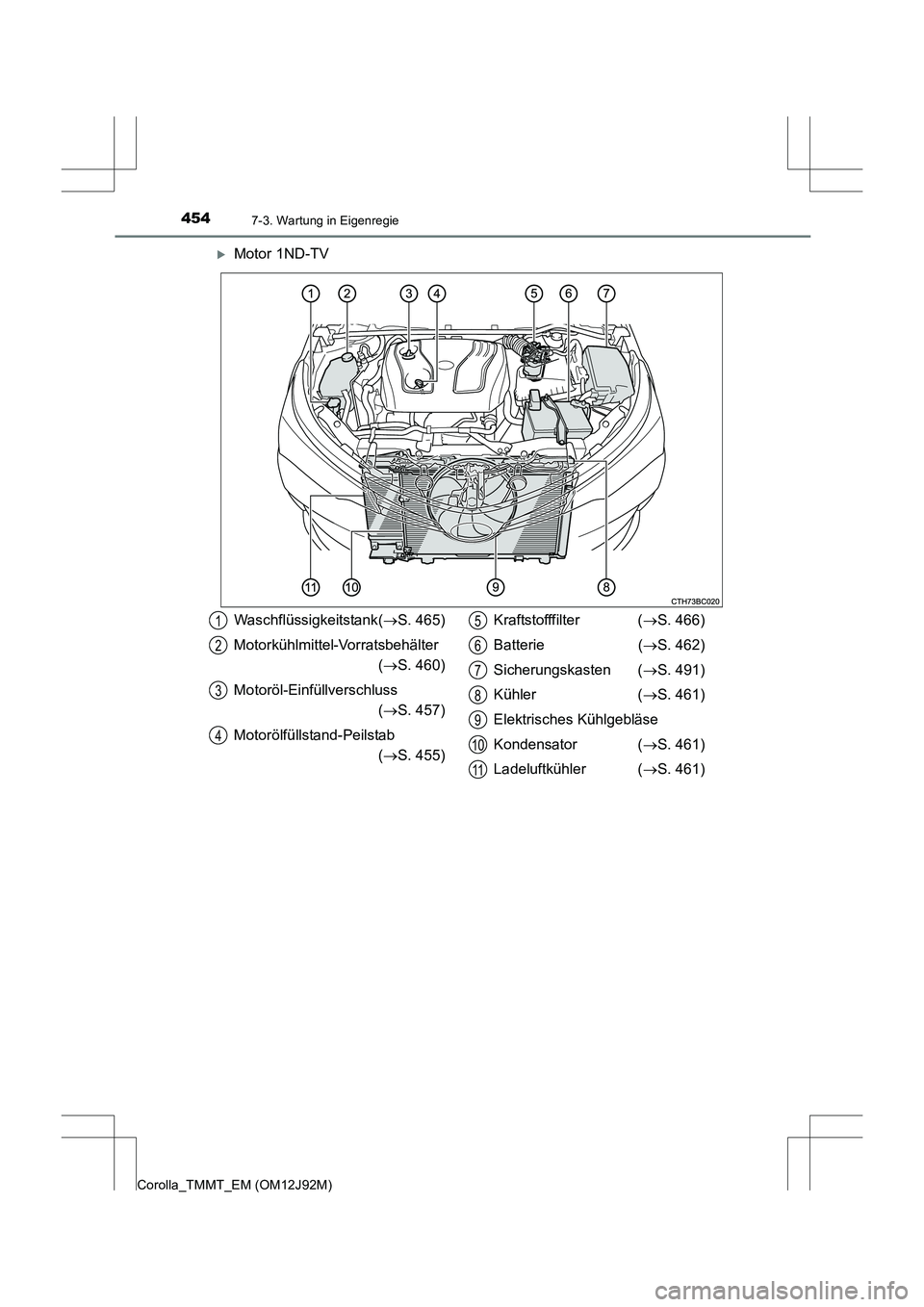

XMotor 1ND-TV
Waschflüssigkeitstank(→S. 465)
Motorkühlmittel-Vorratsbehälter (→ S. 460)
Motoröl-Einfüllverschluss (→ S. 457)
Motorölfüllstand-Peilstab (→ S. 455) Kraftstofffilter (
→S. 466)
Batterie ( →S. 462)
Sicherungskasten ( →S. 491)
Kühler ( →S. 461)
Elektrisches Kühlgebläse
Kondensator ( →S. 461)
Ladeluftkühler ( →S. 461)1
2
3
4
5
6
7
8
9
10
11

4557-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

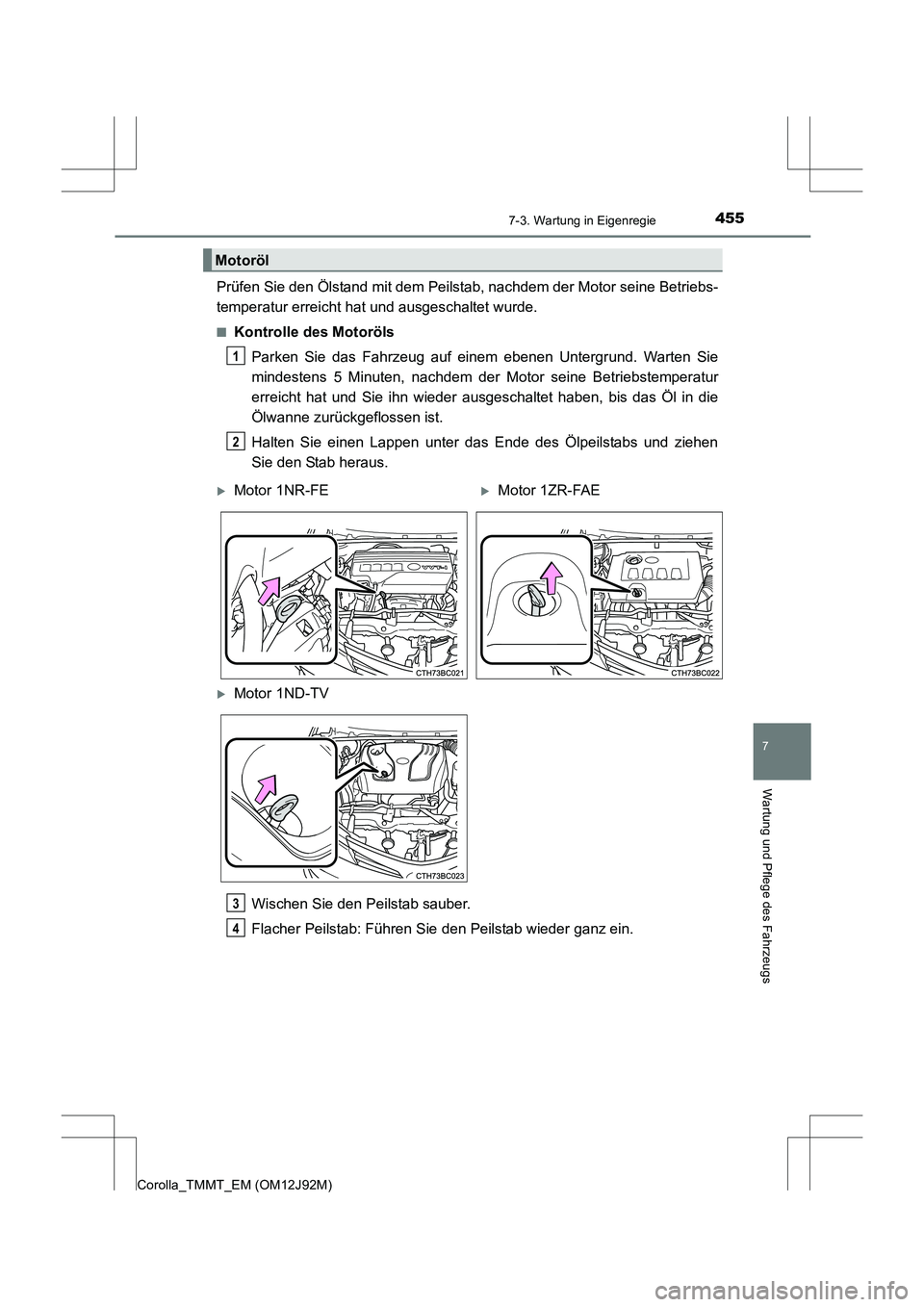

Prüfen Sie den Ölstand mit dem Peilstab, nachdem der Motor seine Betriebs-
temperatur erreicht hat und ausgeschaltet wurde.
■Kontrolle des MotorölsParken Sie das Fahrzeug auf einem ebenen Untergrund. Warten Sie
mindestens 5 Minuten, nachdem der Motor seine Betriebstemperatur
erreicht hat und Sie ihn wieder ausgeschaltet haben, bis das Öl in die
Ölwanne zurückgeflossen ist.
Halten Sie einen Lappen unter das Ende des Ölpeilstabs und ziehen
Sie den Stab heraus.
Wischen Sie den Peilstab sauber.
Flacher Peilstab: Führen Sie den Peilstab wieder ganz ein.
Motoröl
1
2
XMotor 1NR-FEXMotor 1ZR-FAE
XMotor 1ND-TV
3
4

4567-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

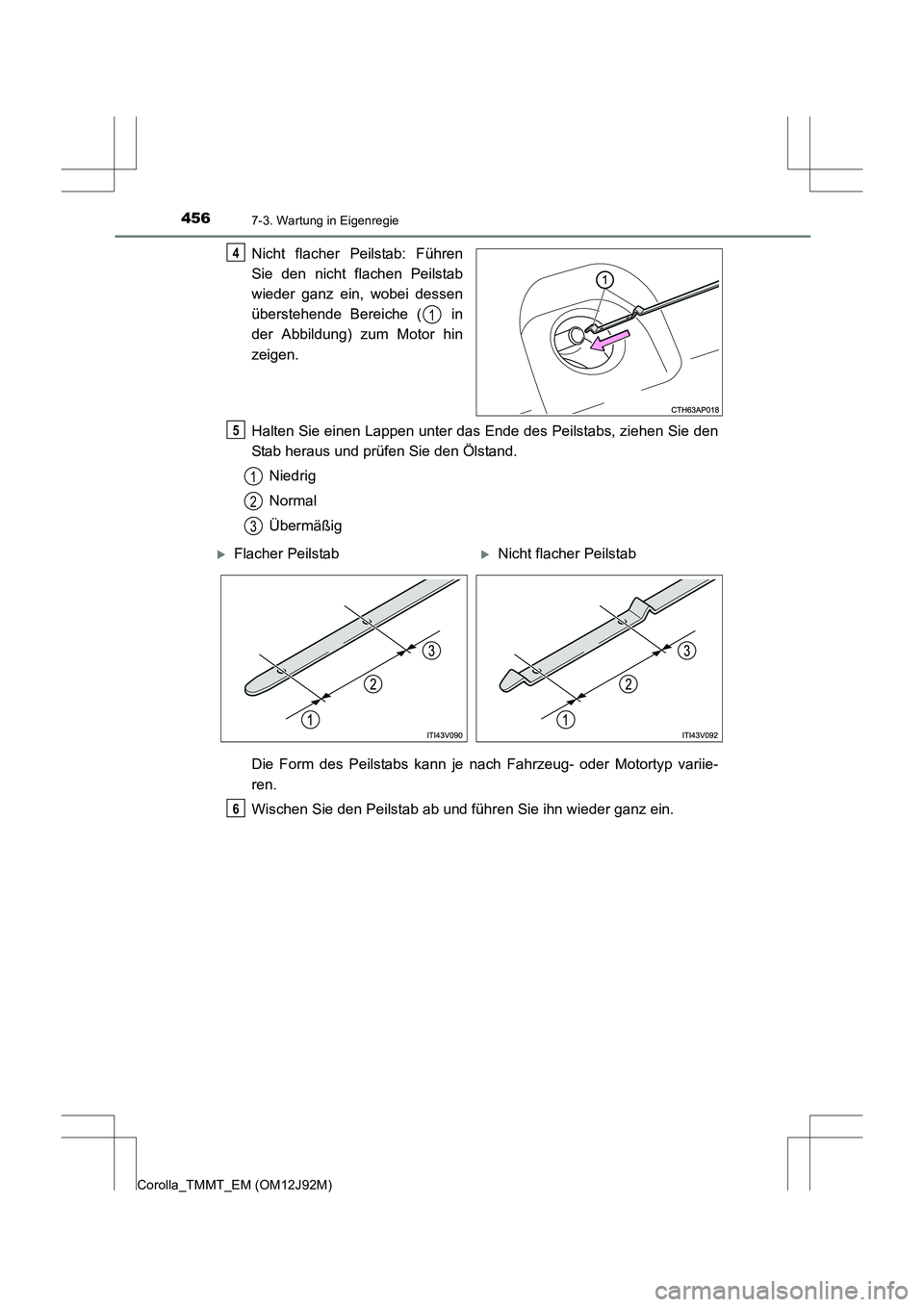

Nicht flacher Peilstab: Führen
Sie den nicht flachen Peilstab
wieder ganz ein, wobei dessen
überstehende Bereiche ( in
der Abbildung) zum Motor hin
zeigen.
Halten Sie einen Lappen unter das Ende des Peilstabs, ziehen Sie den
Stab heraus und prüfen Sie den Ölstand.Niedrig
Normal
Übermäßig
Die Form des Peilstabs kann je nach Fahrzeug- oder Motortyp variie-
ren.
Wischen Sie den Peilstab ab und führen Sie ihn wieder ganz ein.4
1
5
1
2
3
XFlacher PeilstabXNicht flacher Peilstab
