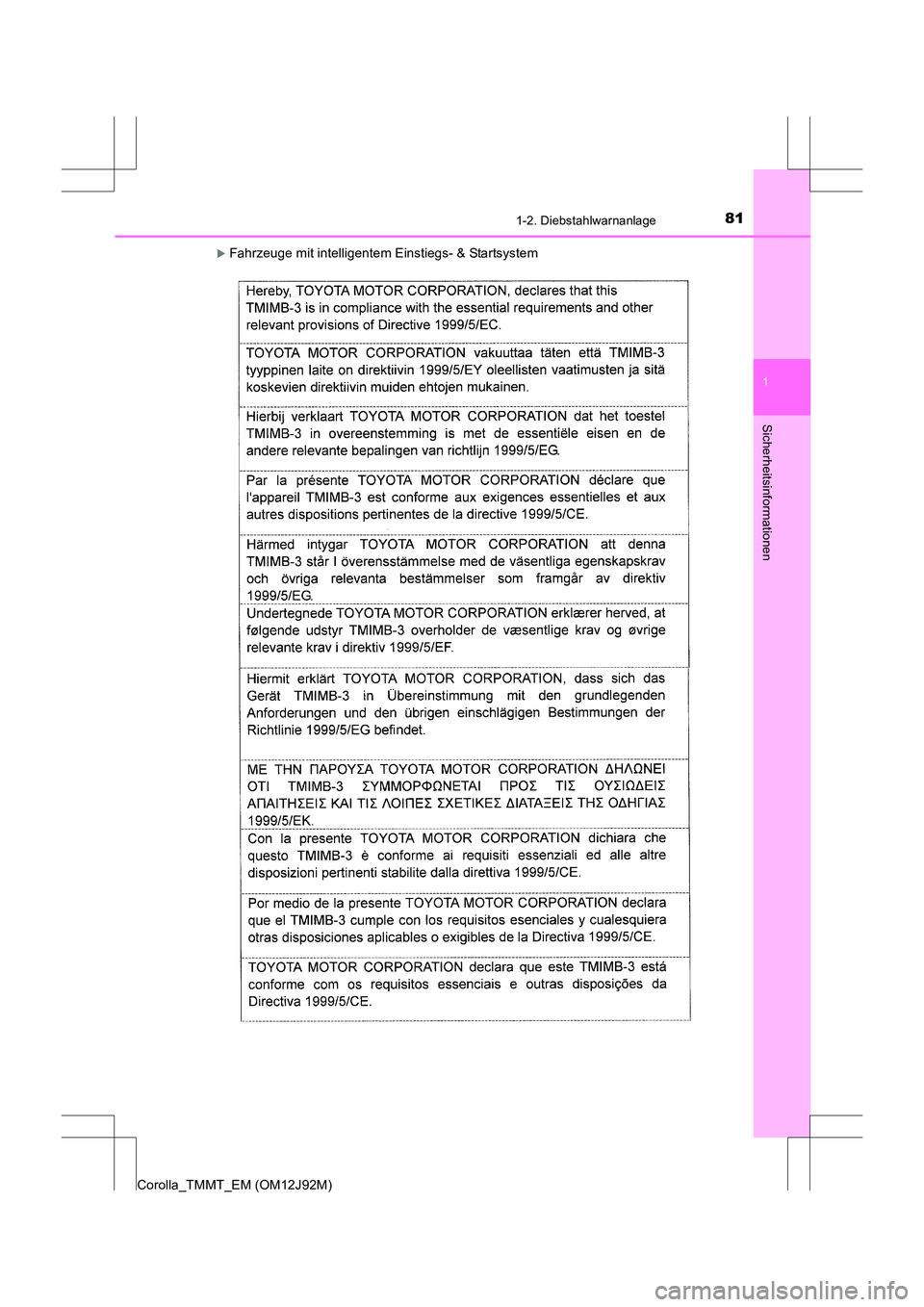

811-2. Diebstahlwarnanlage
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)
XFahrzeuge mit intelligentem Einstiegs- & Startsystem

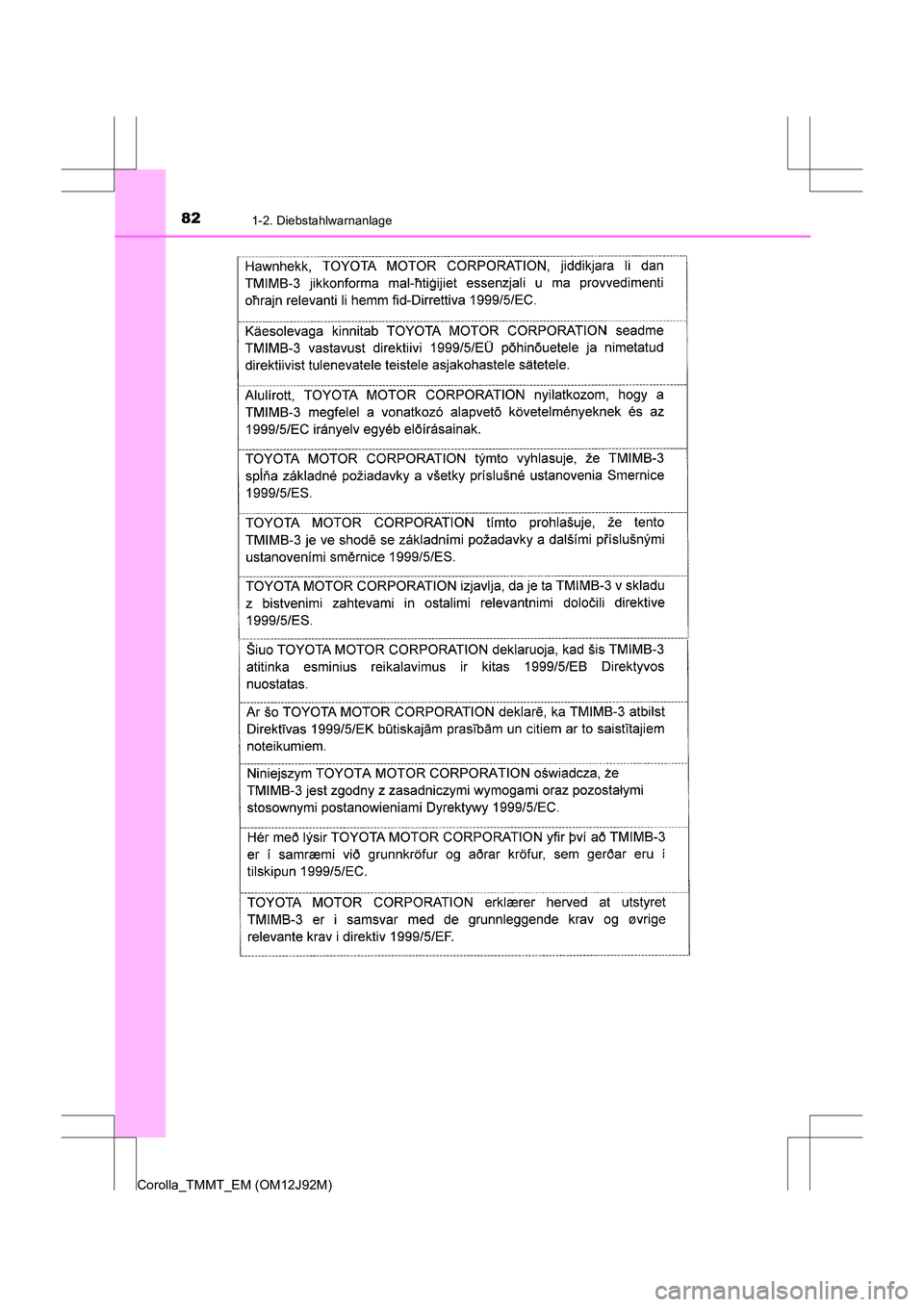

821-2. Diebstahlwarnanlage
Corolla_TMMT_EM (OM12J92M)

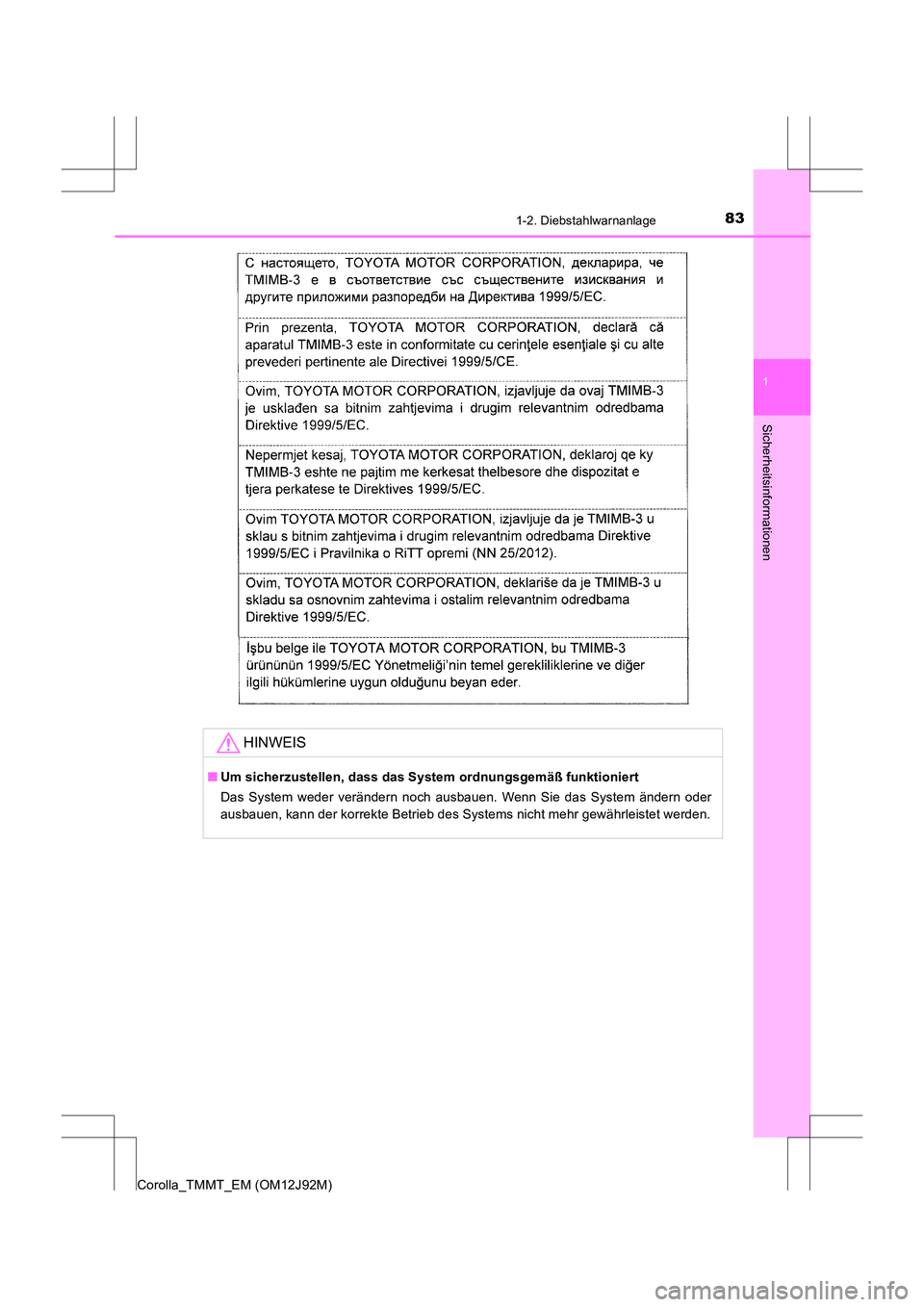

831-2. Diebstahlwarnanlage
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)
HINWEIS
■Um sicherzustellen, dass das System ordnungsgemäß funktioniert
Das System weder verändern noch ausbauen. Wenn Sie das System ändern oder
ausbauen, kann der korrekte Betrieb des Systems nicht mehr gewährleistet werden.

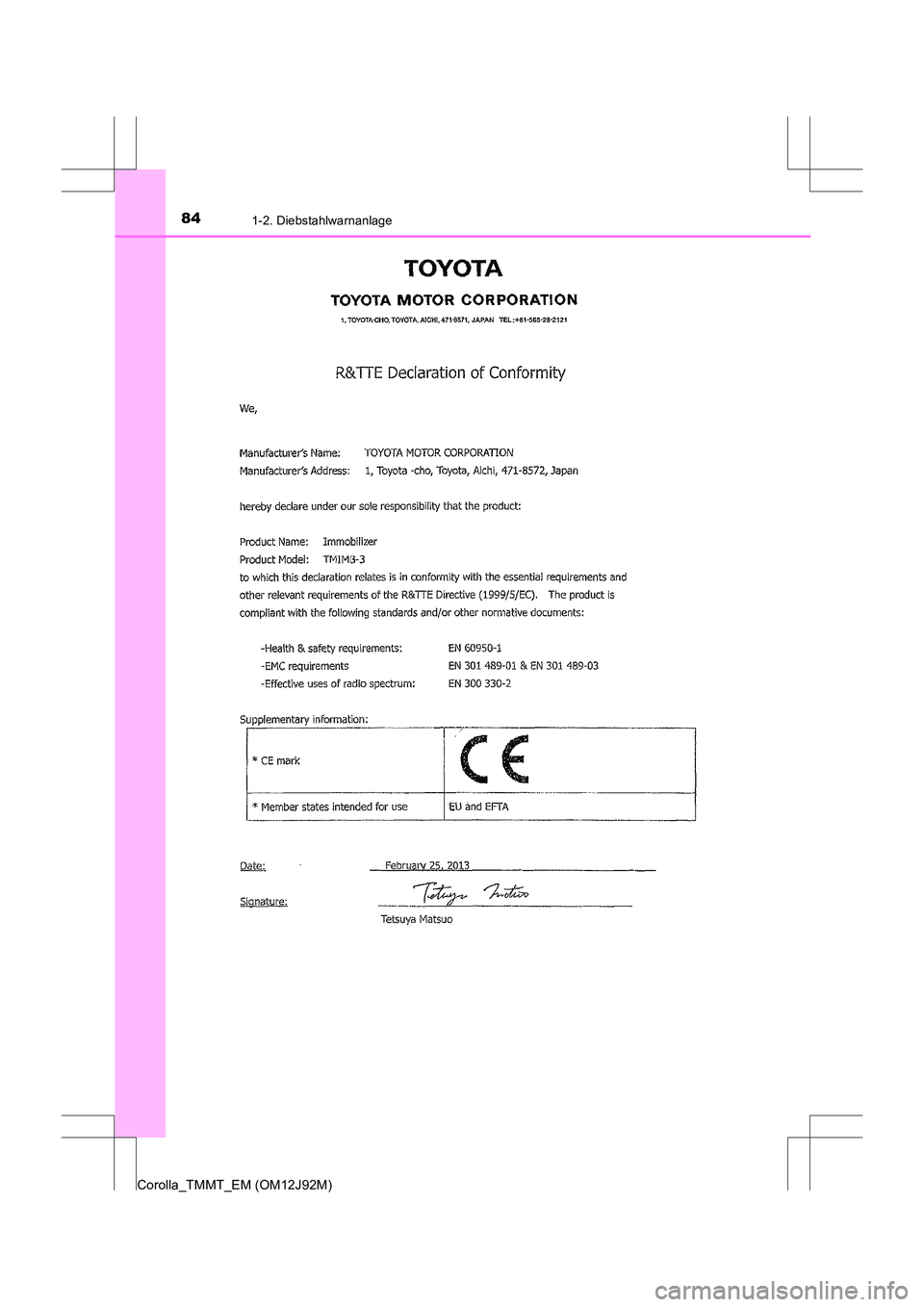

841-2. Diebstahlwarnanlage
Corolla_TMMT_EM (OM12J92M)

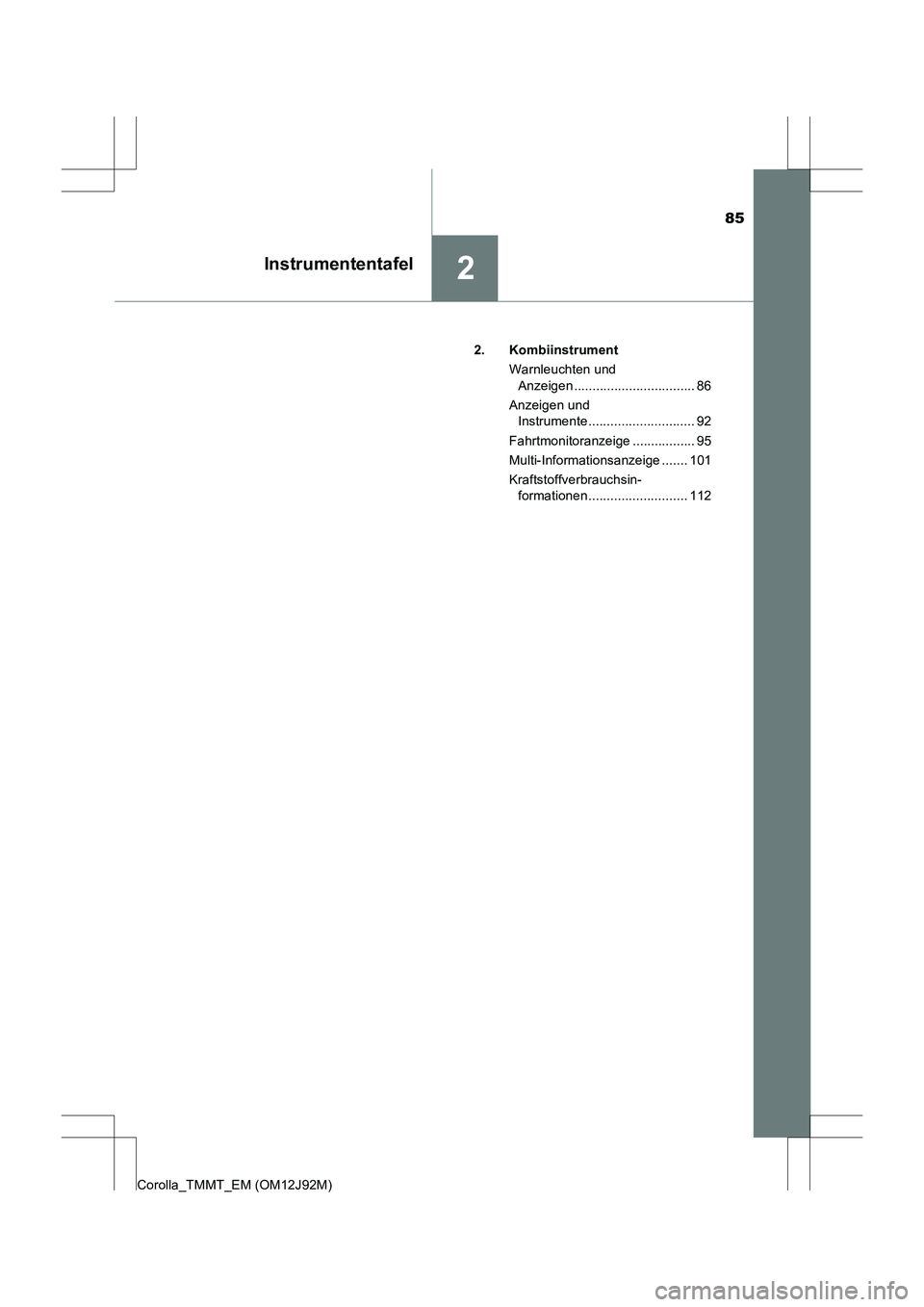

85
2Instrumententafel
Corolla_TMMT_EM (OM12J92M)2. Kombiinstrument
Warnleuchten und Anzeigen ................................. 86
Anzeigen und Instrumente............................. 92
Fahrtmonitoranzeige ................. 95
Multi-Informationsanzeige ....... 101
Kraftstoffverbrauchsin- formationen........................... 112

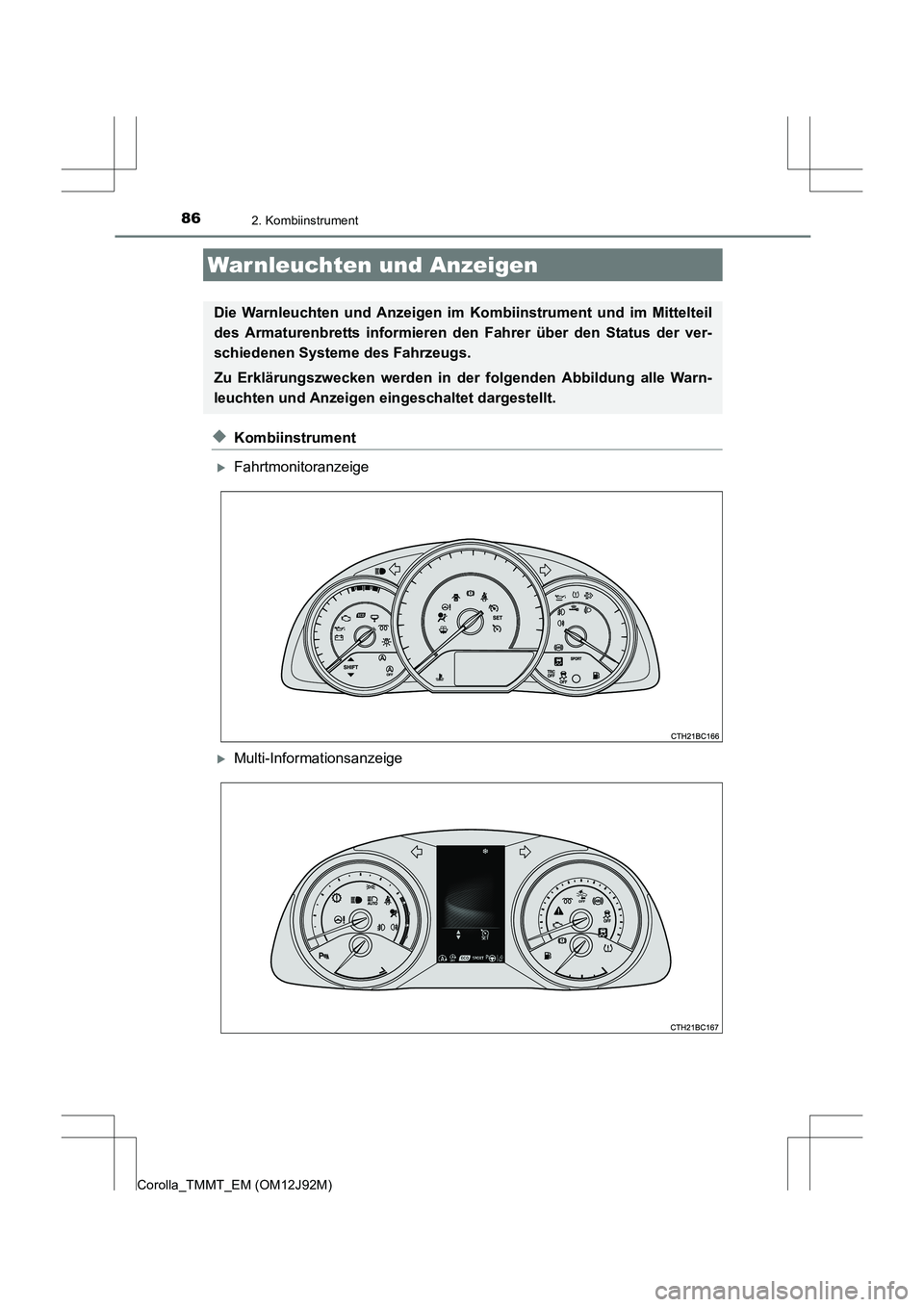

86
Corolla_TMMT_EM (OM12J92M)
2. Kombiinstrument
◆Kombiinstrument
XFahrtmonitoranzeige
XMulti-Informationsanzeige
War nleuchten und Anzeigen
Die Warnleuchten und Anzeigen im Kombiinstrument und im Mittelteil
des Armaturenbretts informieren den Fahrer über den Status der ver-
schiedenen Systeme des Fahrzeugs.
Zu Erklärungszwecken werden in der folgenden Abbildung alle Warn-
leuchten und Anzeigen eingeschaltet dargestellt.

872. Kombiinstrument
2
Instrumententafel
Corolla_TMMT_EM (OM12J92M)
Warnleuchten informieren den Fahrer über Funktionsstörungen in den ange-
gebenen Fahrzeugsystemen.
Warnleuchten
*1Warnleuchte für Bremssys-
tem ( →S. 523)*1, 3Warnleuchte für automati-
sche Leuchtweitenregulie-
rung ( →S. 525)
*1, 3Warnleuchte für Ladesys-
tem ( →S. 523)*1, 3Warnleuchte für LED-
Scheinwerfer ( →S. 526)
*1, 3Warnleuchte für niedrigen
Motoröldruck ( →S. 523)*3, 5
(Gelb)
Anzeigeleuchte für
Geschwindigkeitsregelung
(→ S. 527)
*1, 3Warnleuchte für hohe
Motorkühlmitteltemperatur
(→ S. 524)*1, 3, 7PCS-Warnleuchte
(→ S. 526)
*1, 3Warnleuchte für Multi-
Mode-Schaltgetriebe
(→ S. 524)*1, 2, 3, 7Stopp- & Start-Abbruchan-
zeige ( →S. 526)
*1Störungsanzeigeleuchte
(→ S. 524)*3, 4
(Gelb)
Anzeigeleuchte für das
intelligente Einstiegs- &
Startsystem ( →S. 527)
*1SRS-Warnleuchte
(→ S. 525)*1, 3Warnleuchte für Kraftstoff-
filter ( →S. 527)
*1ABS-Warnleuchte
(→ S. 525)*3Warnleuchte für offene Tür
(→ S. 527)
*1Warnleuchte für elektri-
sches Servolenksystem
(→ S. 525)Warnleuchte für niedrigen
Kraftstoffstand ( →S. 527)
*1Radschlupfanzeige
(→ S. 525)
Erinnerungsleuchte für
Sicherheitsgurt des Fah-
rer- und Beifahrersitzes
(→ S. 527)

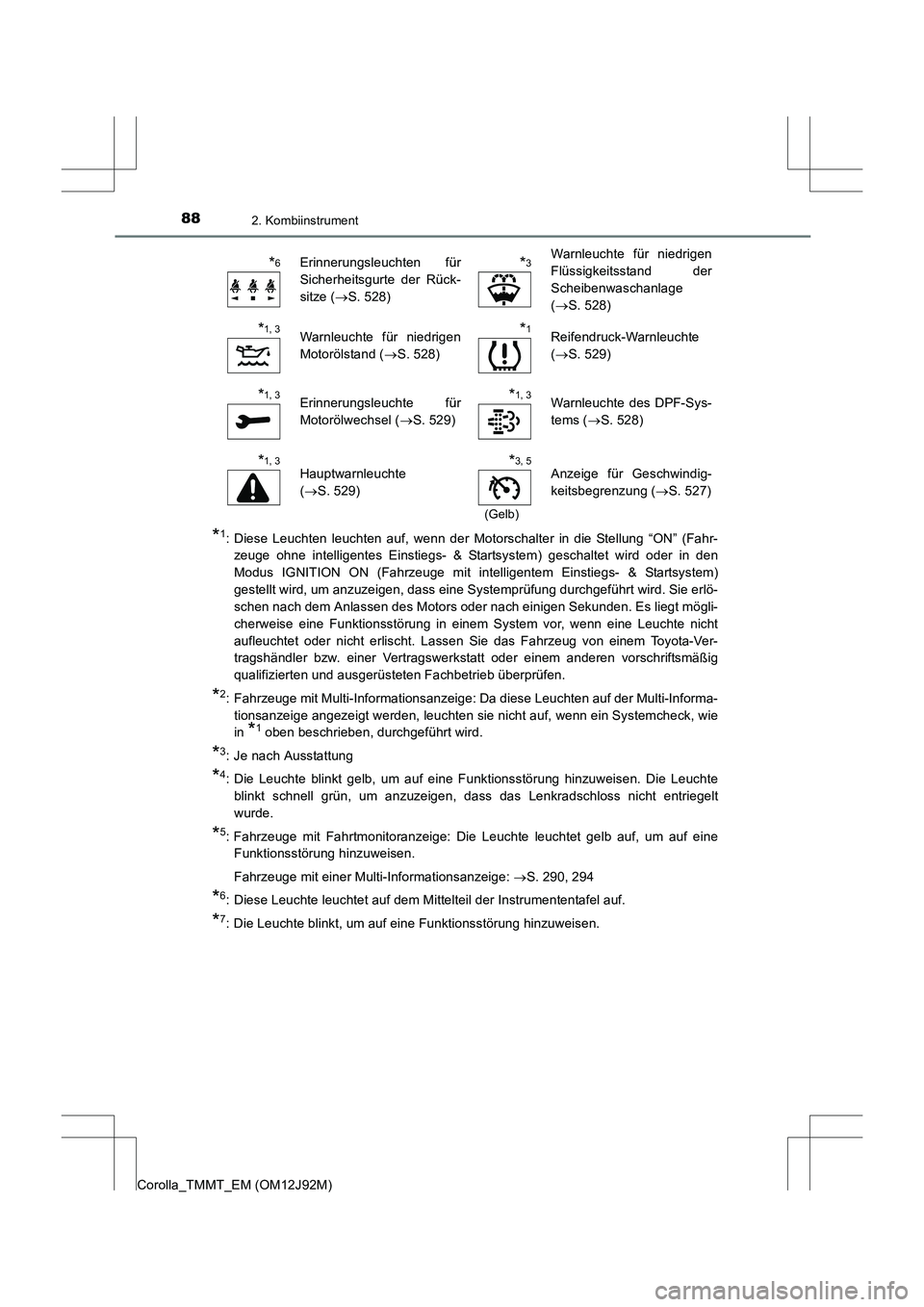

882. Kombiinstrument
Corolla_TMMT_EM (OM12J92M)
*1: Diese Leuchten leuchten auf, wenn der Motorschalter in die Stellung “ON” (Fahr-zeuge ohne intelligentes Einstiegs- & Startsystem) geschaltet wird oder in den
Modus IGNITION ON (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
gestellt wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Anlassen des Motors oder nach einigen Sekunden. Es liegt mögli-
cherweise eine Funktionsstörung in einem System vor, wenn eine Leuchte nicht
aufleuchtet oder nicht erlischt. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
*2: Fahrzeuge mit Multi-Informationsanzeige: Da diese Leuchten auf der Multi-Informa-
tionsanzeige angezeigt werden, leuchten sie nicht auf, wenn ein Systemcheck, wie
in
*1 oben beschrieben, durchgeführt wird.
*3: Je nach Ausstattung
*4: Die Leuchte blinkt gelb, um auf eine Funktionsstörung hinzuweisen. Die Leuchteblinkt schnell grün, um anzuzeigen, dass das Lenkradschloss nicht entriegelt
wurde.
*5: Fahrzeuge mit Fahrtmonitoranzeige: Die Leuchte leuchtet gelb auf, um auf eineFunktionsstörung hinzuweisen.
Fahrzeuge mit einer Multi-Informationsanzeige: →S. 290, 294
*6: Diese Leuchte leuchtet auf dem Mittelteil der Instrumententafel auf.
*7: Die Leuchte blinkt, um auf eine Funktionsstörung hinzuweisen.
*6Erinnerungsleuchten für
Sicherheitsgurte der Rück-
sitze ( →S. 528)*3Warnleuchte für niedrigen
Flüssigkeitsstand der
Scheibenwaschanlage
(→ S. 528)
*1, 3Warnleuchte für niedrigen
Motorölstand ( →S. 528)*1Reifendruck-Warnleuchte
(→ S. 529)
*1, 3Erinnerungsleuchte für
Motorölwechsel ( →S. 529)*1, 3Warnleuchte des DPF-Sys-
tems ( →S. 528)
*1, 3Hauptwarnleuchte
(→ S. 529)*3, 5
(Gelb)
Anzeige für Geschwindig-
keitsbegrenzung ( →S. 527)
