2894-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)

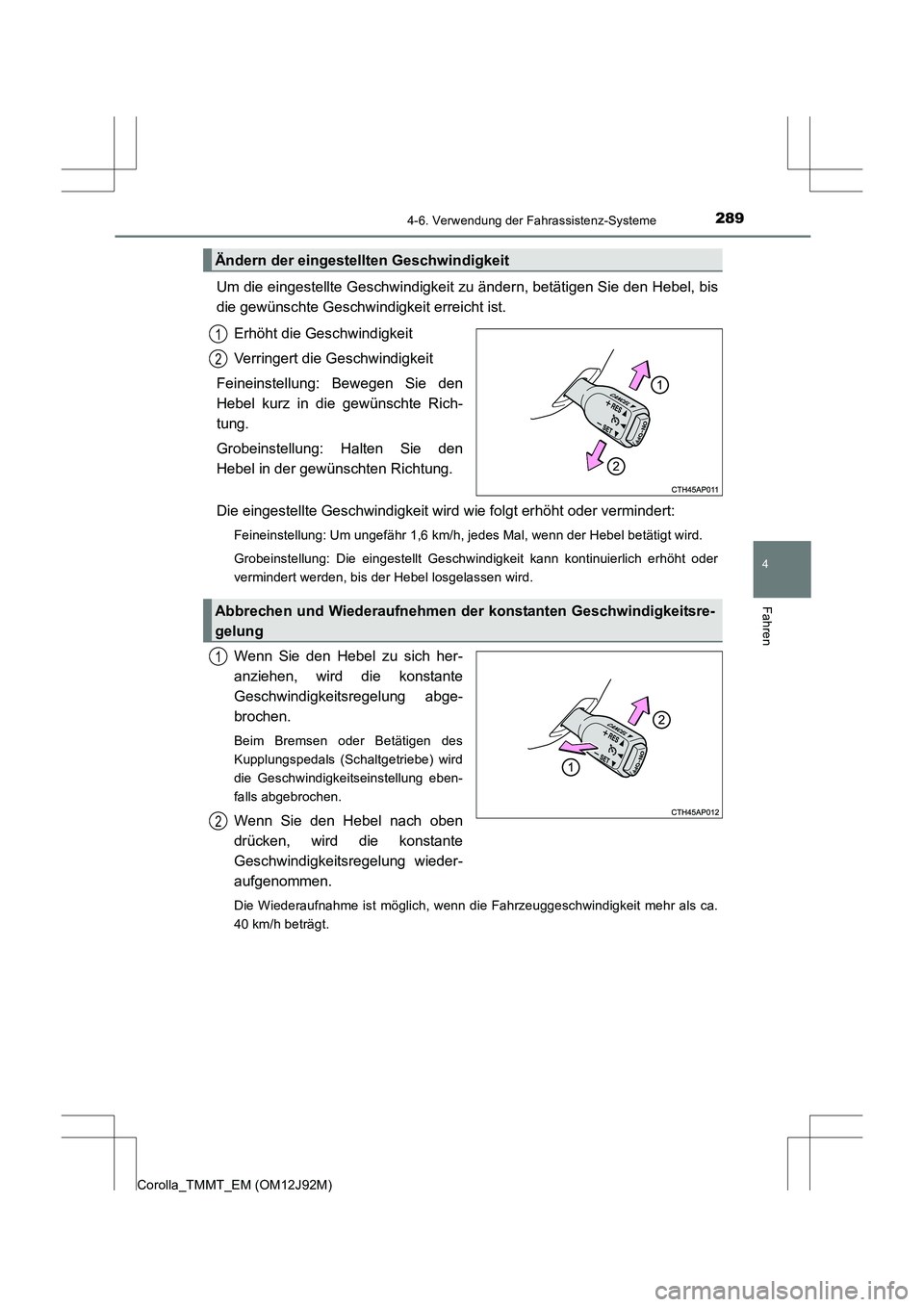

Um die eingestellte Geschwindigkeit zu ändern, betätigen Sie den Hebel, bis
die gewünschte Geschwindigkeit erreicht ist.Erhöht die Geschwindigkeit
Verringert die Geschwindigkeit
Feineinstellung: Bewegen Sie den
Hebel kurz in die gewünschte Rich-
tung.
Grobeinstellung: Halten Sie den
Hebel in der gewünschten Richtung.
Die eingestellte Geschwindigkeit wird wie folgt erhöht oder vermindert:
Feineinstellung: Um ungefähr 1,6 km/h, jedes Mal, wenn der Hebel betätigt wird.
Grobeinstellung: Die eingestellt Geschwindigkeit kann kontinuierlich erhöht oder
vermindert werden, bis der Hebel losgelassen wird.
Wenn Sie den Hebel zu sich her-
anziehen, wird die konstante
Geschwindigkeitsregelung abge-
brochen.
Beim Bremsen oder Betätigen des
Kupplungspedals (Schaltgetriebe) wird
die Geschwindigkeitseinstellung eben-
falls abgebrochen.
Wenn Sie den Hebel nach oben
drücken, wird die konstante
Geschwindigkeitsregelung wieder-
aufgenommen.
Die Wiederaufnahme ist möglich, wenn die Fahrzeuggeschwindigkeit mehr als ca.
40 km/h beträgt.
Ändern der eingestellten Geschwindigkeit
1
2
Abbrechen und Wiederaufnehmen der konstanten Geschwindigkeitsre-
gelung
1
2

2904-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
■Voraussetzungen für die Aktivierung der Geschwindigkeitsregelung
●Der Schalthebel ist in Stellung D oder Gangstufe 4 oder höher von M wurde ausge-
wählt. (Multidrive)
● Die Fahrzeuggeschwindigkeit beträgt mehr als ca. 40 km/h.
■ Beschleunigen nach Einstellung der Fahrzeuggeschwindigkeit
●Das Fahrzeug kann normal beschleunigt werden. Nach der Beschleunigung wird die
festgelegte Geschwindigkeit wieder aufgenommen.
● Auch ohne Abbrechen der Geschwindigkeitsregelung kann die eingestellte
Geschwindigkeit erhöht werden, indem zuerst auf die gewünschte Geschwindigkeit
beschleunigt wird und dann der Hebel nach unten gedrückt wird, um die neue
Geschwindigkeit zu übernehmen.
■ Abbrechen der automatischen Geschwindigkeitsregelung
Die Geschwindigkeitsregelung hält die Fahrzeuggeschwindigkeit in folgenden Situatio-
nen nicht mehr aufrecht.
●Die tatsächliche Fahrzeuggeschwindigkeit fällt um mehr als etwa 16 km/h unter die
voreingestellte Fahrzeuggeschwindigkeit.
Zu diesem Zeitpunkt wird die gespeicherte Sollgeschwindigkeit nicht aufrechterhal-
ten.
● Die tatsächliche Fahrzeuggeschwindigkeit liegt unter ca. 40 km/h.
● VSC wird aktiviert.
● Die Geschwindigkeitsbegrenzung wird aktiviert. (je nach Ausstattung)
■ Wenn die Anzeigeleuchte für die Geschwindigkeitsregelung gelb aufleuchtet
(Fahrzeuge mit Fahrtmonitoranzeige) oder “Temporegelsystem prüfen.” auf der
Multi-Informationsanzeige angezeigt wird (Fahrzeuge mit Multi-Informationsan-
zeige)
Drücken Sie zum Deaktivieren des Systems einmal die Taste “ON-OFF” und drücken
Sie anschließend die Taste erneut, um das System wieder zu aktivieren.
Falls keine Wunschgeschwindigkeit eingestellt werden kann oder die Geschwindig-
keitsregelung unmittelbar nach der Aktivierung abgebrochen wird, liegt möglicher-
weise eine Funktionsstörung im Geschwindigkeitsregelsystem vor. Lassen Sie das
Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

2914-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)

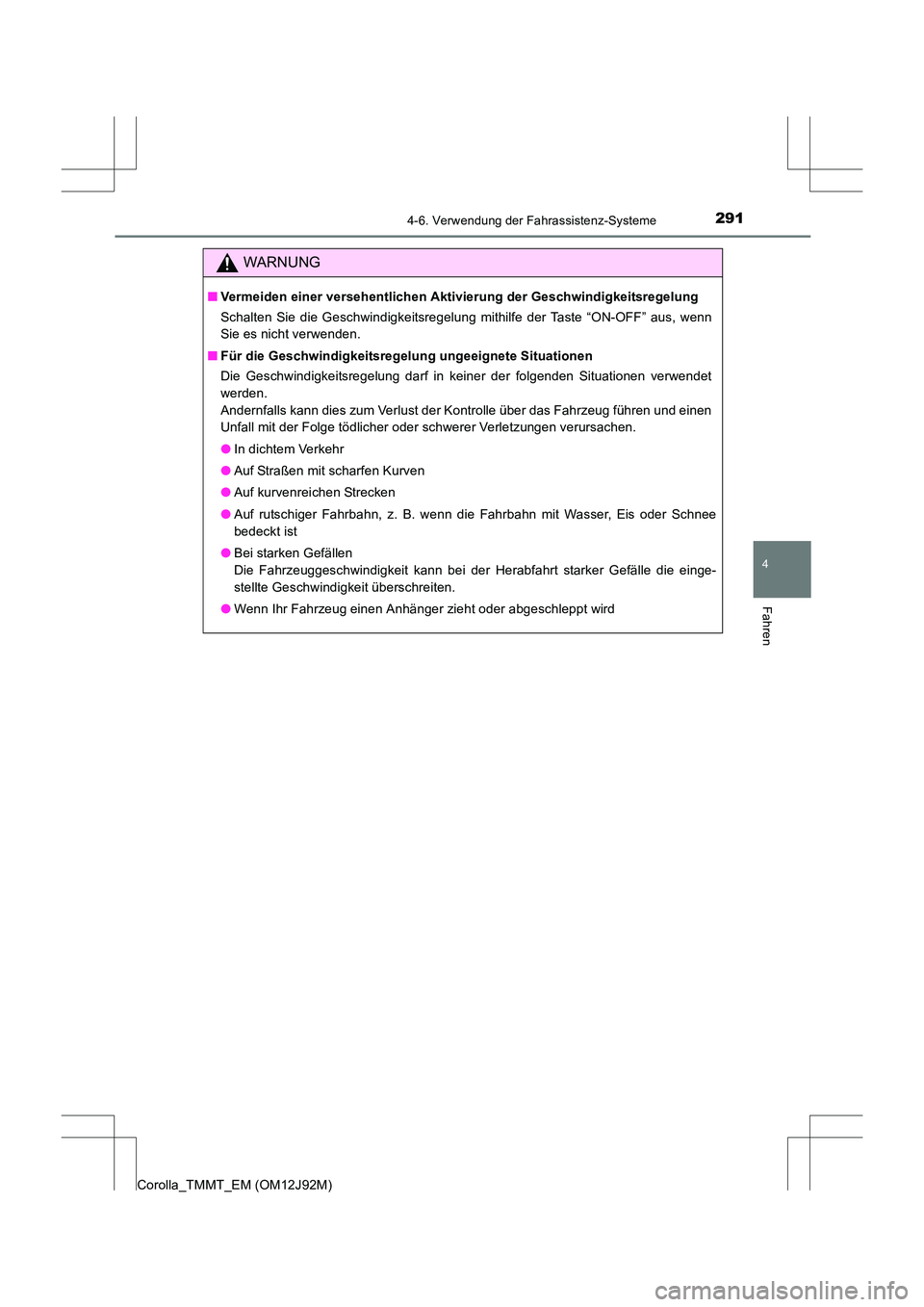

WARNUNG
■Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsregelung
Schalten Sie die Geschwindigkeitsregelung mithilfe der Taste “ON-OFF” aus, wenn
Sie es nicht verwenden.
■ Für die Geschwindigkeitsregelung ungeeignete Situationen
Die Geschwindigkeitsregelung darf in keiner der folgenden Situationen verwendet
werden.
Andernfalls kann dies zum Verlust der Kontrolle über das Fahrzeug führen und einen
Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
●In dichtem Verkehr
● Auf Straßen mit scharfen Kurven
● Auf kurvenreichen Strecken
● Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starken Gefällen
Die Fahrzeuggeschwindigkeit kann bei der Herabfahrt starker Gefälle die einge-
stellte Geschwindigkeit überschreiten.
● Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird

2924-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
Mit dem Schalter für die Geschwindigkeitsregelung kann eine gewünschte
Höchstgeschwindigkeit eingestellt werden. Die Geschwindigkeitsbegrenzung
verhindert, dass das Fahrzeug die ei ngestellte Geschwindigkeit überschrei-
tet.
Geschwindigkeitsbegrenzung∗
∗: Je nach Ausstattung
Übersicht der Funktionen
XFahrzeuge mit Fahrtmonitoran-
zeigeXFahrzeuge mit einer Multi-Infor-
mationsanzeige
Anzeige
Geschwindigkeitsbegrenzungs-
schalter
Anzeige
1
2
3

2934-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)

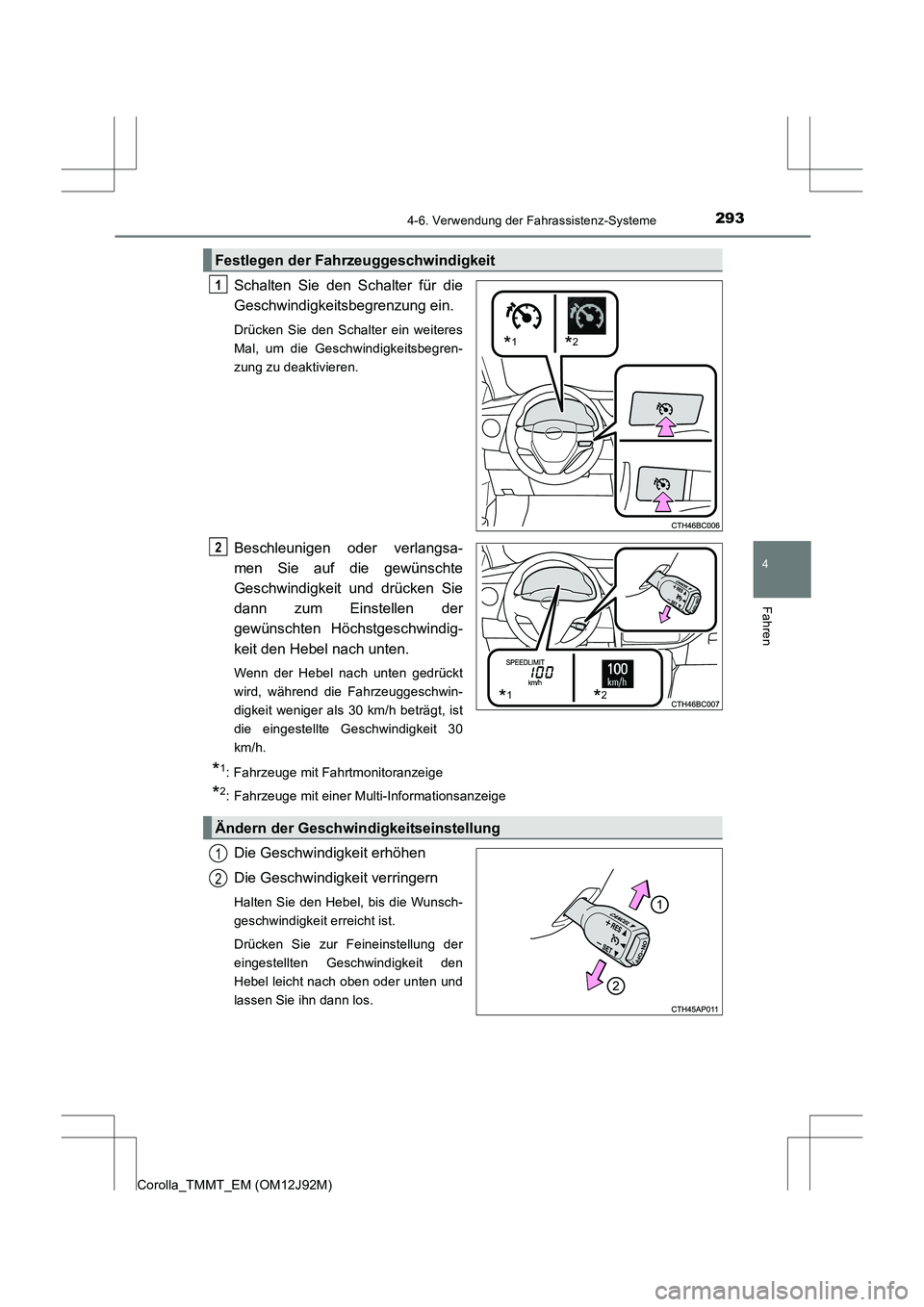

Schalten Sie den Schalter für die
Geschwindigkeitsbegrenzung ein.
Drücken Sie den Schalter ein weiteres
Mal, um die Geschwindigkeitsbegren-
zung zu deaktivieren.
Beschleunigen oder verlangsa-
men Sie auf die gewünschte
Geschwindigkeit und drücken Sie
dann zum Einstellen der
gewünschten Höchstgeschwindig-
keit den Hebel nach unten.
Wenn der Hebel nach unten gedrückt
wird, während die Fahrzeuggeschwin-
digkeit weniger als 30 km/h beträgt, ist
die eingestellte Geschwindigkeit 30
km/h.
*1: Fahrzeuge mit Fahrtmonitoranzeige
*2: Fahrzeuge mit einer Multi-Informationsanzeige
Die Geschwindigkeit erhöhen
Die Geschwindigkeit verringern
Halten Sie den Hebel, bis die Wunsch-
geschwindigkeit erreicht ist.
Drücken Sie zur Feineinstellung der
eingestellten Geschwindigkeit den
Hebel leicht nach oben oder unten und
lassen Sie ihn dann los.
Festlegen der Fahrzeuggeschwindigkeit
*1*2
1
*1*2
2
Ändern der Geschwindigkeitseinstellung
1
2

2944-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)

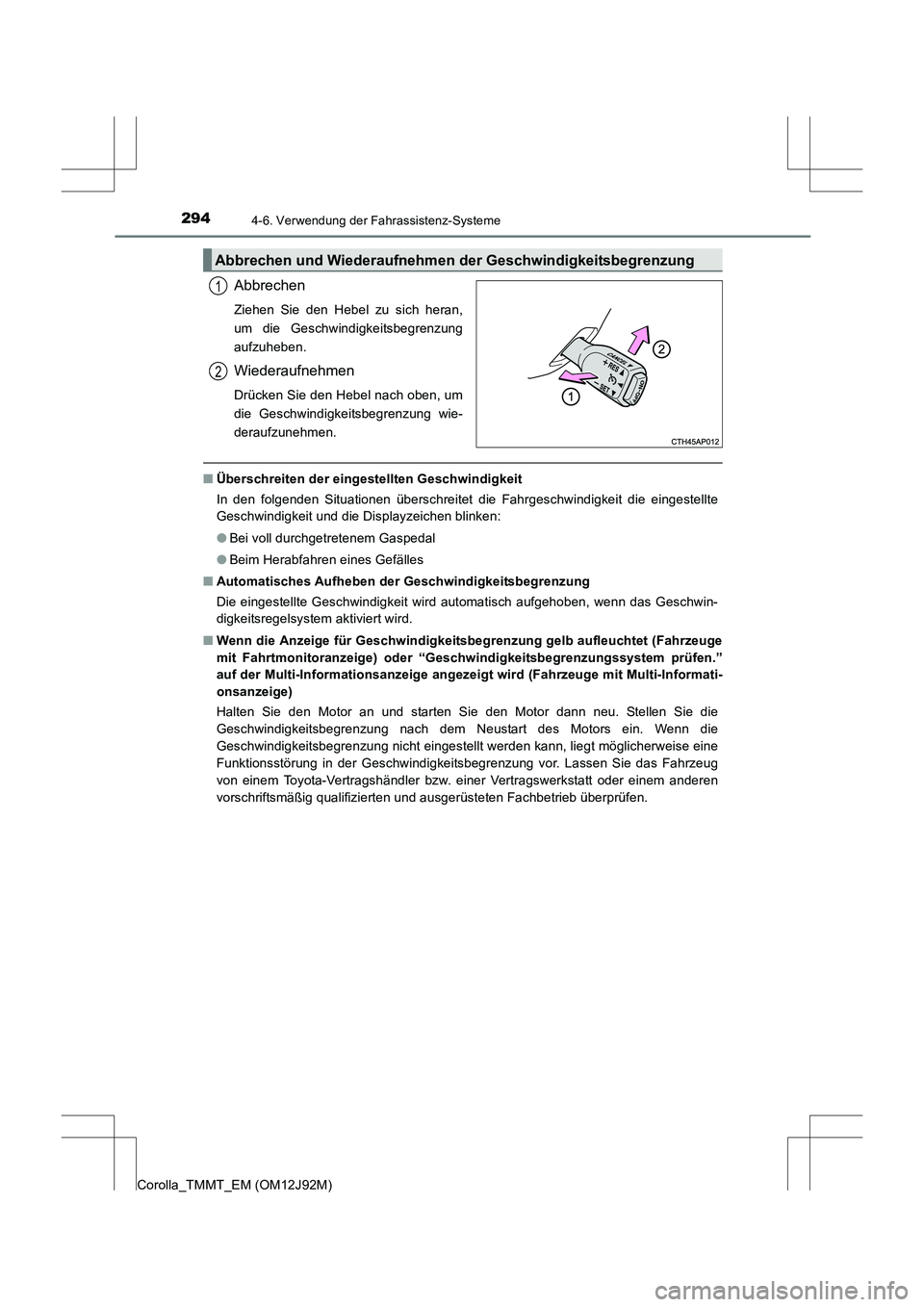

Abbrechen
Ziehen Sie den Hebel zu sich heran,
um die Geschwindigkeitsbegrenzung
aufzuheben.
Wiederaufnehmen
Drücken Sie den Hebel nach oben, um
die Geschwindigkeitsbegrenzung wie-
deraufzunehmen.
■Überschreiten der eingestellten Geschwindigkeit
In den folgenden Situationen überschreitet die Fahrgeschwindigkeit die eingestellte
Geschwindigkeit und die Displayzeichen blinken:
●Bei voll durchgetretenem Gaspedal
● Beim Herabfahren eines Gefälles
■ Automatisches Aufheben der Geschwindigkeitsbegrenzung
Die eingestellte Geschwindigkeit wird automatisch aufgehoben, wenn das Geschwin-
digkeitsregelsystem aktiviert wird.
■ Wenn die Anzeige für Geschwindigkeitsbegrenzung gelb aufleuchtet (Fahrzeuge
mit Fahrtmonitoranzeige) oder “Geschwindigkeitsbegrenzungssystem prüfen.”
auf der Multi-Informationsanzeige angeze igt wird (Fahrzeuge mit Multi-Informati-
onsanzeige)
Halten Sie den Motor an und starten Sie den Motor dann neu. Stellen Sie die
Geschwindigkeitsbegrenzung nach dem Neustart des Motors ein. Wenn die
Geschwindigkeitsbegrenzung nicht eingestellt werden kann, liegt möglicherweise eine
Funktionsstörung in der Geschwindigkeitsbegrenzung vor. Lassen Sie das Fahrzeug
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
Abbrechen und Wiederaufnehmen der Geschwindigkeitsbegrenzung
1
2

2954-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)

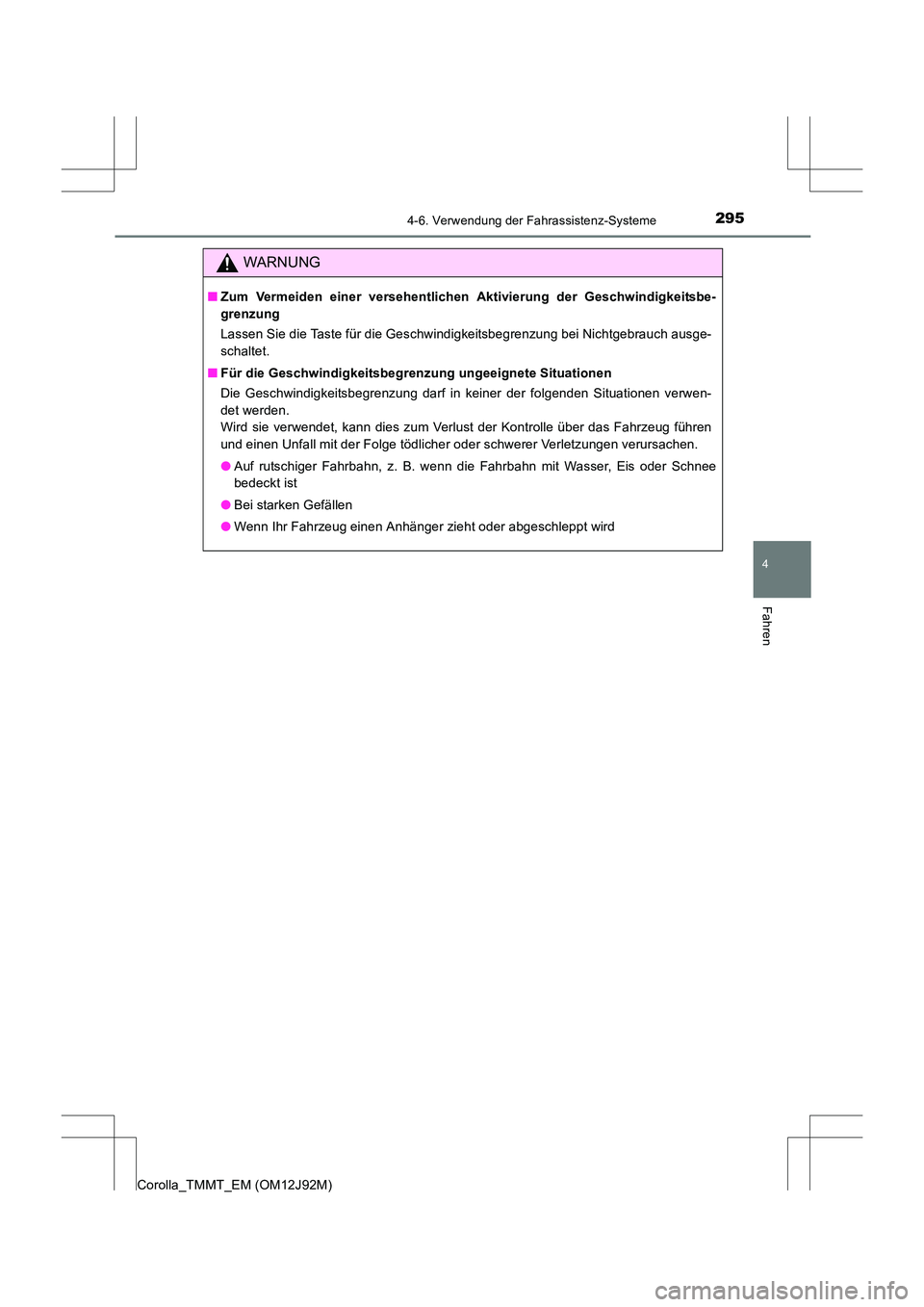

WARNUNG
■Zum Vermeiden einer versehentlichen Aktivierung der Geschwindigkeitsbe-
grenzung
Lassen Sie die Taste für die Geschwindigkeitsbegrenzung bei Nichtgebrauch ausge-
schaltet.
■ Für die Geschwindigkeitsbegr enzung ungeeignete Situationen
Die Geschwindigkeitsbegrenzung darf in keiner der folgenden Situationen verwen-
det werden.
Wird sie verwendet, kann dies zum Verlust der Kontrolle über das Fahrzeug führen
und einen Unfall mit der Folge tödlicher oder schwerer Verletzungen verursachen.
● Auf rutschiger Fahrbahn, z. B. wenn die Fahrbahn mit Wasser, Eis oder Schnee
bedeckt ist
● Bei starken Gefällen
● Wenn Ihr Fahrzeug einen Anhänger zieht oder abgeschleppt wird

2964-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)■
Arten von Sensoren
Toyota-Einparkhilfe∗
∗: Je nach Ausstattung
Die Distanz von Ihrem Fahrzeug zu
nahegelegenen Hindernissen beim
parallelen Einparken oder beim Rangieren in einer Garage wird von den
Sensoren gemessen und über die Multi-Informationsanzeige und einen
Summer gemeldet. Überprüfen Sie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vorn
*
*
: Modelle mit 10 Sensoren
Hintere Ecksensoren
Mittlere Sensoren hinten1
2
3
4
5
