2017 TOYOTA COROLLA Betriebsanleitungen (in German)

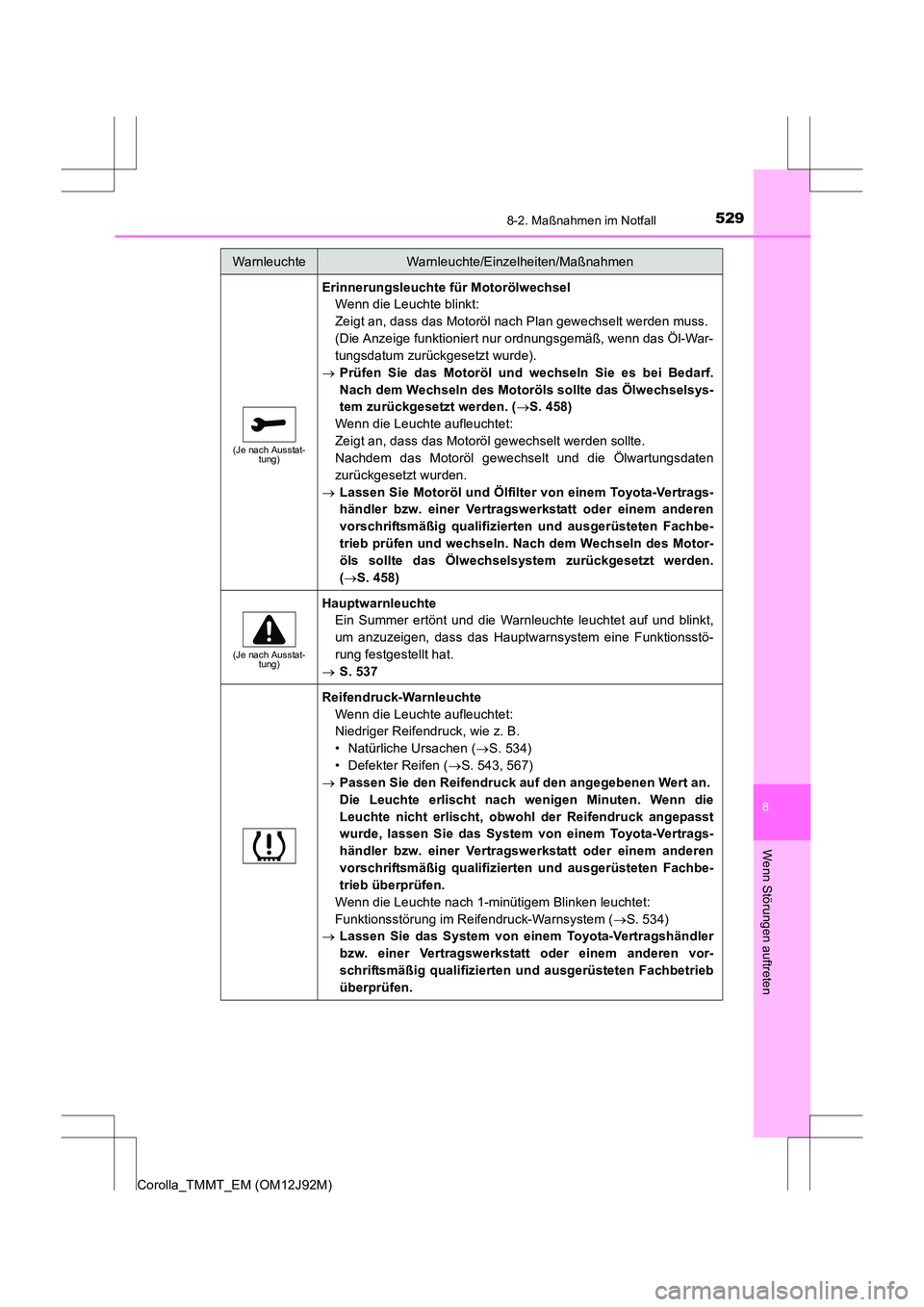

5298-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
(Je nach Ausstat-tung)
Erinnerungsleuchte für Motorölwechsel
Wenn die Leuchte blinkt:
Zeigt an, dass das Motoröl nach Plan gewechselt werden muss.
(Die Anzeige funktioniert nur ordnungsgemäß, wenn das Öl-War-
tungsdatum zurückgesetzt wurde).
→ Prüfen Sie das Motoröl und wechseln Sie es bei Bedarf.
Nach dem Wechseln des Motoröls sollte das Ölwechselsys-
tem zurückgesetzt werden. ( →S. 458)
Wenn die Leuchte aufleuchtet:
Zeigt an, dass das Motoröl gewechselt werden sollte.
Nachdem das Motoröl gewechselt und die Ölwartungsdaten
zurückgesetzt wurden.
→ Lassen Sie Motoröl und Ölfilter von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb prüfen und wechseln. Nach dem Wechseln des Motor-
öls sollte das Ölwechselsystem zurückgesetzt werden.
(→ S. 458)
(Je nach Ausstat-
tung)
Hauptwarnleuchte
Ein Summer ertönt und die Warnleuchte leuchtet auf und blinkt,
um anzuzeigen, dass das Hauptwarnsystem eine Funktionsstö-
rung festgestellt hat.
→ S. 537
Reifendruck-Warnleuchte
Wenn die Leuchte aufleuchtet:
Niedriger Reifendruck, wie z. B.
• Natürliche Ursachen ( →S. 534)
• Defekter Reifen ( →S. 543, 567)
→ Passen Sie den Reifendruck auf den angegebenen Wert an.
Die Leuchte erlischt nach wenigen Minuten. Wenn die
Leuchte nicht erlischt, obwohl der Reifendruck angepasst
wurde, lassen Sie das System von einem Toyota-Vertrags-
händler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
Wenn die Leuchte nach 1-minütigem Blinken leuchtet:
Funktionsstörung im Reifendruck-Warnsystem ( →S. 534)
→ Lassen Sie das System von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
überprüfen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen

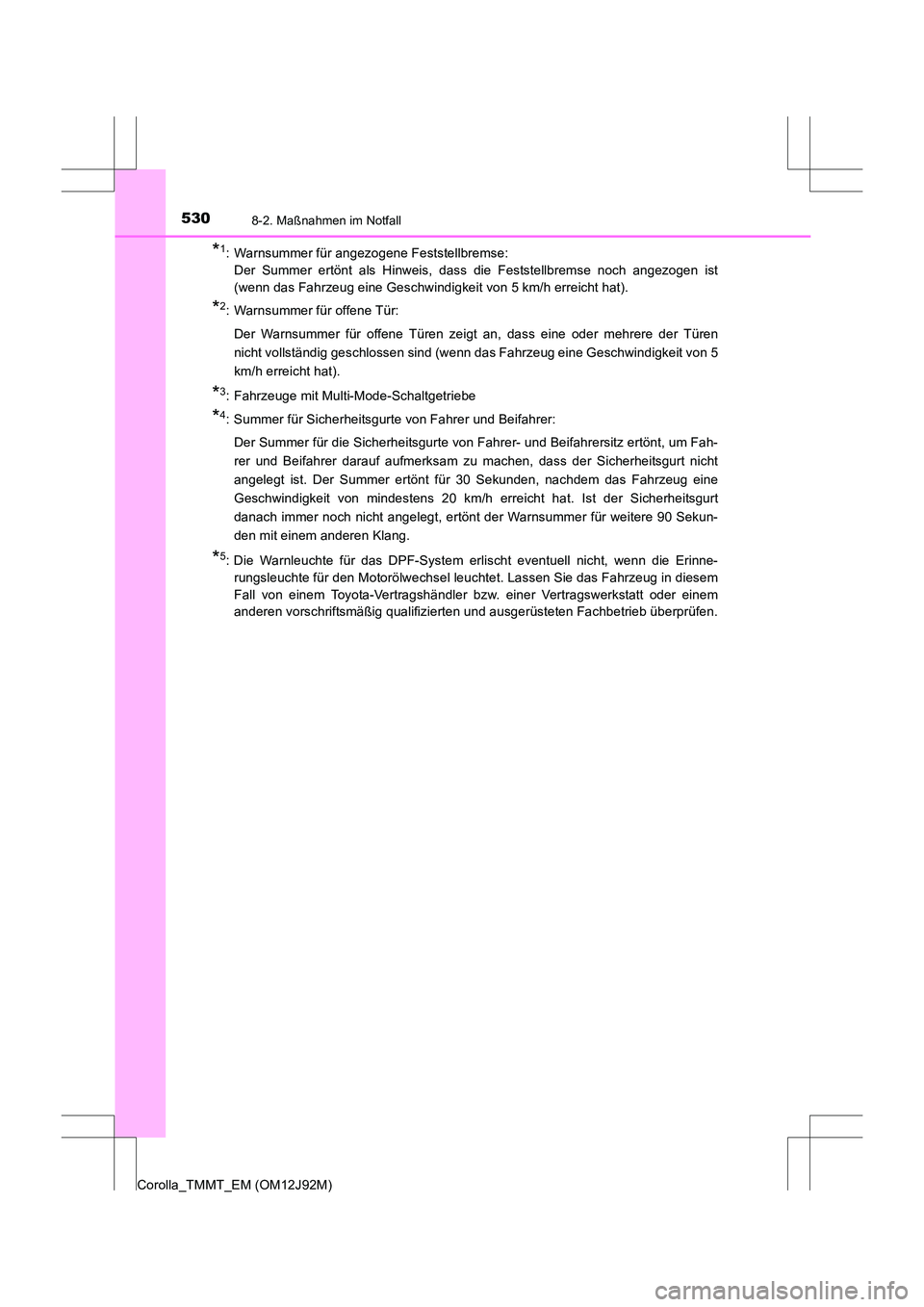

5308-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
*1: Warnsummer für angezogene Feststellbremse: Der Summer ertönt als Hinweis, dass die Feststellbremse noch angezogen ist
(wenn das Fahrzeug eine Geschwindigkeit von 5 km/h erreicht hat).
*2: Warnsummer für offene Tür:
Der Warnsummer für offene Türen zeigt an, dass eine oder mehrere der Türen
nicht vollständig geschlossen sind (wenn das Fahrzeug eine Geschwindigkeit von 5
km/h erreicht hat).
*3: Fahrzeuge mit Multi-Mode-Schaltgetriebe
*4: Summer für Sicherheitsgurte von Fahrer und Beifahrer:Der Summer für die Sicherheitsgurte von Fahrer- und Beifahrersitz ertönt, um Fah-
rer und Beifahrer darauf aufmerksam zu machen, dass der Sicherheitsgurt nicht
angelegt ist. Der Summer ertönt für 30 Sekunden, nachdem das Fahrzeug eine
Geschwindigkeit von mindestens 20 km/h erreicht hat. Ist der Sicherheitsgurt
danach immer noch nicht angelegt, ertönt der Warnsummer für weitere 90 Sekun-
den mit einem anderen Klang.
*5: Die Warnleuchte für das DPF-System erlischt eventuell nicht, wenn die Erinne-rungsleuchte für den Motorölwechsel leuchtet. Lassen Sie das Fahrzeug in diesem
Fall von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.

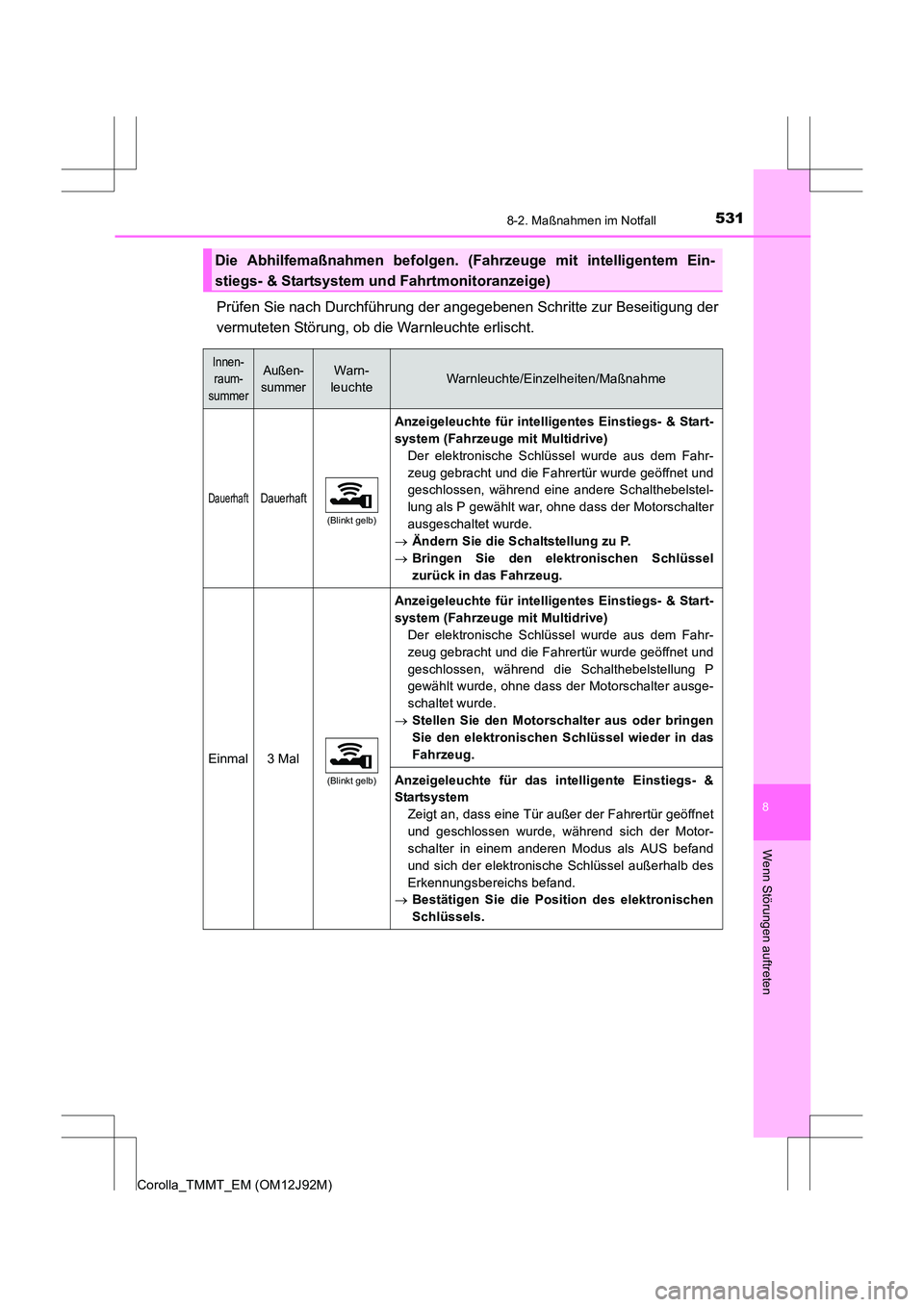

5318-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
Prüfen Sie nach Durchführung der angegebenen Schritte zur Beseitigung der
vermuteten Störung, ob die Warnleuchte erlischt.
Die Abhilfemaßnahmen befolgen. (Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem und Fahrtmonitoranzeige)
Innen- raum-
summerAußen-
summerWarn-
leuchteWarnleuchte/Einzelheiten/Maßnahme
DauerhaftDauerhaft
(Blinkt gelb)
Anzeigeleuchte für intelligentes Einstiegs- & Start-
system (Fahrzeuge mit Multidrive)
Der elektronische Schlüssel wurde aus dem Fahr-
zeug gebracht und die Fahrertür wurde geöffnet und
geschlossen, während eine andere Schalthebelstel-
lung als P gewählt war, ohne dass der Motorschalter
ausgeschaltet wurde.
→ Ändern Sie die Schaltstellung zu P.
→ Bringen Sie den elektronischen Schlüssel
zurück in das Fahrzeug.
Einmal3 Mal
(Blinkt gelb)
Anzeigeleuchte für intelligentes Einstiegs- & Start-
system (Fahrzeuge mit Multidrive)
Der elektronische Schlüssel wurde aus dem Fahr-
zeug gebracht und die Fahrertür wurde geöffnet und
geschlossen, während die Schalthebelstellung P
gewählt wurde, ohne dass der Motorschalter ausge-
schaltet wurde.
→ Stellen Sie den Motorschalter aus oder bringen
Sie den elektronischen Schlüssel wieder in das
Fahrzeug.
Anzeigeleuchte für das intelligente Einstiegs- &
Startsystem
Zeigt an, dass eine Tür außer der Fahrertür geöffnet
und geschlossen wurde, während sich der Motor-
schalter in einem anderen Modus als AUS befand
und sich der elektronische Schlüssel außerhalb des
Erkennungsbereichs befand.
→ Bestätigen Sie die Position des elektronischen
Schlüssels.

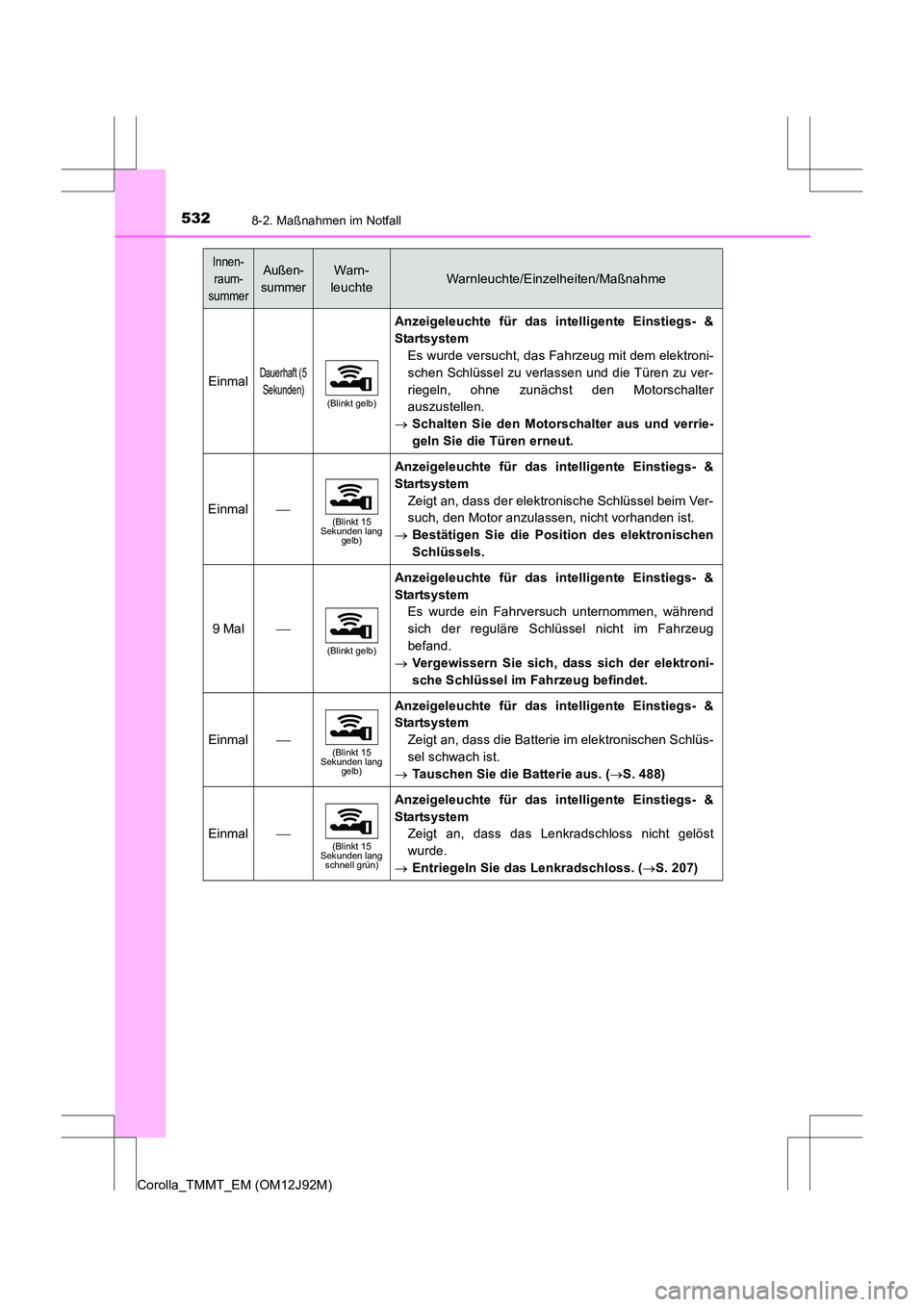

5328-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
EinmalDauerhaft (5 Sekunden)
(Blinkt gelb)
Anzeigeleuchte für das intelligente Einstiegs- &
Startsystem Es wurde versucht, das Fahrzeug mit dem elektroni-
schen Schlüssel zu verlassen und die Türen zu ver-
riegeln, ohne zunächst den Motorschalter
auszustellen.
→ Schalten Sie den Motorschalter aus und verrie-
geln Sie die Türen erneut.
Einmal 
(Blinkt 15
Sekunden lang gelb)
Anzeigeleuchte für das intelligente Einstiegs- &
Startsystem
Zeigt an, dass der elektronische Schlüssel beim Ver-
such, den Motor anzulassen, nicht vorhanden ist.
→ Bestätigen Sie die Position des elektronischen
Schlüssels.
9 Mal
(Blinkt gelb)
Anzeigeleuchte für das intelligente Einstiegs- &
Startsystem
Es wurde ein Fahrversuch unternommen, während
sich der reguläre Schlüssel nicht im Fahrzeug
befand.
→ Vergewissern Sie sich, dass sich der elektroni-
sche Schlüssel im Fahrzeug befindet.
Einmal(Blinkt 15
Sekunden lang gelb)
Anzeigeleuchte für das intelligente Einstiegs- &
Startsystem
Zeigt an, dass die Batterie im elektronischen Schlüs-
sel schwach ist.
→ Tauschen Sie die Batterie aus. ( →S. 488)
Einmal(Blinkt 15
Sekunden lang schnell grün)
Anzeigeleuchte für das intelligente Einstiegs- &
Startsystem
Zeigt an, dass das Lenkradschloss nicht gelöst
wurde.
→ Entriegeln Sie das Lenkradschloss. ( →S. 207)
Innen-
raum-
summerAußen-
summerWarn-
leuchteWarnleuchte/Einzelheiten/Maßnahme

5338-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
■Beifahrer-Erkennungssensor, Beifahrersicherheitsgurt-Warnleuchte und Warn-
summer
●Wenn Gepäck auf den Beifahrersitz gelegt wird, löst der Beifahrer-Erkennungssen-
sor möglicherweise ein Blinken der Warnleuchte und Ertönen des Warnsummers
aus, obwohl sich niemand auf dem Sitz befindet.
● Wenn ein Kissen auf den Sitz gelegt wird, erkennt der Sensor den Beifahrer mögli-
cherweise nicht und die Warnleuchte funktioniert nicht ordnungsgemäß.
■ Wenn die Störungsanzeigeleuchte beim Fahren aufleuchtet
Die Störungsanzeigeleuchte leuchtet auf, wenn der Kraftstofftank vollständig leer ist.
Wenn der Kraftstofftank leer ist, füllen Sie sofort Kraftstoff nach. Die Störungsanzeige-
leuchte erlischt nach einigen Fahrten wieder.
Falls die Störungsanzeigeleuchte nicht erlischt, wenden Sie sich schnellstmöglich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
■ Zum Schutz der Kupplung vor Überhitzung
Beachten Sie Folgendes während der Fahrt.
●Fahren Sie nicht zu lange langsam einen Berg hoch.
● Fahren Sie am Berg nicht häufig an, um dann wieder anzuhalten.
● Verwenden Sie nicht das Gaspedal oder die Anfahrhilfe, um das Fahrzeug an einer
Steigung zu halten.
Einmal(Blinkt 30
Sekunden lang gelb)
Anzeigeleuchte für das intelligente Einstiegs- &
Startsystem
• Als die Türen mit dem mechanischen Schlüssel
entriegelt wurden und anschließend der Motor-
schalter gedrückt wurde, konnte der elektronische
Schlüssel nicht im Fahrzeug erkannt werden.
• Der elektronische Schlüssel konnte im Fahrzeug nicht erkannt werden, selbst nachdem der Motor-
schalter zweimal hintereinander gedrückt wurde.
→ Fahrzeuge ohne Schaltgetriebe: Berühren Sie
den Motorschalter mit dem elektronischen
Schlüssel und betätigen Sie gleichzeitig das
Bremspedal.
→ Fahrzeuge mit Schaltgetriebe: Berühren Sie den
Motorschalter mit dem elektronischen Schlüs-
sel und betätigen Sie gleichzeitig das Kupp-
lungspedal.
Innen-
raum-
summerAußen-
summerWarn-
leuchteWarnleuchte/Einzelheiten/Maßnahme

5348-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)■
Wenn die Reifendruck-Warnleuchte aufleuchtet
Kontrollieren Sie den Reifendruck und stellen Sie ihn auf den korrekten Wert ein.
Durch Drücken des Rückstellschalters für Reifendruckwarnung wird die Reifendruck-
Warnleuchte nicht ausgeschaltet.
■ Das Aufleuchten der Reifendruck-Warnleuchte kann natürliche Ursachen haben
Das Aufleuchten der Reifendruck-Warnleuchte kann auch natürliche Ursachen haben,
z. B. natürlicher Druckverlust und eine Änderung des Reifendrucks aufgrund von Tem-
peraturänderungen. In diesem Fall führt die Anpassung des Reifendrucks zum Erlö-
schen der Warnleuchte (nach wenigen Minuten).
■ Wenn ein Reifen durch einen Ersatzreifen ersetzt wird
Der Ersatzreifen ist nicht mit einem Reifendruck-Warnventil und einem Sender ausge-
stattet. Nach einer Reifenpanne erlischt die Reifendruck-Warnleuchte nicht, auch
wenn der beschädigte Reifen durch den Ersatzreifen ersetzt wurde. Ersetzen Sie den
Ersatzreifen durch den reparierten Reifen und passen Sie den Reifendruck an. Die
Reifendruck-Warnleuchte erlischt nach wenigen Minuten.
■ Bedingungen, unter welchen das Reifendruck-Warnsystem möglicherweise nicht
einwandfrei funktioniert
→S. 472
■ Wenn die Reifendruck-Warnleuchte häufig aufleuchtet, nachdem sie 1 Minute
geblinkt hat
Wenn die Reifendruck-Warnleuchte häufig nach 1-minütigem Blinken leuchtet, wenn
der Motorschalter eingeschaltet wird, lassen Sie sie von einem Toyota-Vertragshänd-
ler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten
und ausgerüsteten Fachbetrieb überprüfen.
■ Warnsummer
In einigen Fällen ist der Summer möglicherweise aufgrund einer lauten Umgebung
oder der Audioanlage nicht zu hören.
■ Wenn die Erinnerungsleuchte für Motorölwechsel blinkt (je nach Ausstattung)
Häufige Kurzstreckenfahrten und/oder langsames Fahren können dazu führen, dass
sich das Öl früher als normalerweise zersetzt, ungeachtet der tatsächlich gefahrenen
Strecke. Wenn dies geschieht, blinkt die Erinnerungsleuchte für Motorölwechsel.
■ Erinnerungsleuchte für Motorölwechsel leuchtet auf (je nach Ausstattung)
Ersetzen Sie den Ölfilter, wenn die Erinnerungsleuchte für Motorölwechsel nicht auf-
leuchtet, obwohl Sie seit dem Motorölwechsel mehr als 15 000 km gefahren sind.
Entsprechend den Nutzungs- und Fahrbedingungen besteht die Möglichkeit, dass die
Erinnerungsleuchte für Motorölwechsel aufleuchtet, wenn Sie weniger als 15 000 km
gefahren sind.
■ Warnleuchte für elektrisches Servolenksystem (Warnsummer)
Wenn die Batterieladung nicht mehr ausreichend ist oder die Spannung vorüberge-
hend abfällt, kann die Warnleuchte für das elektrische Servolenksystem aufleuchten
und der Warnsummer ertönen.

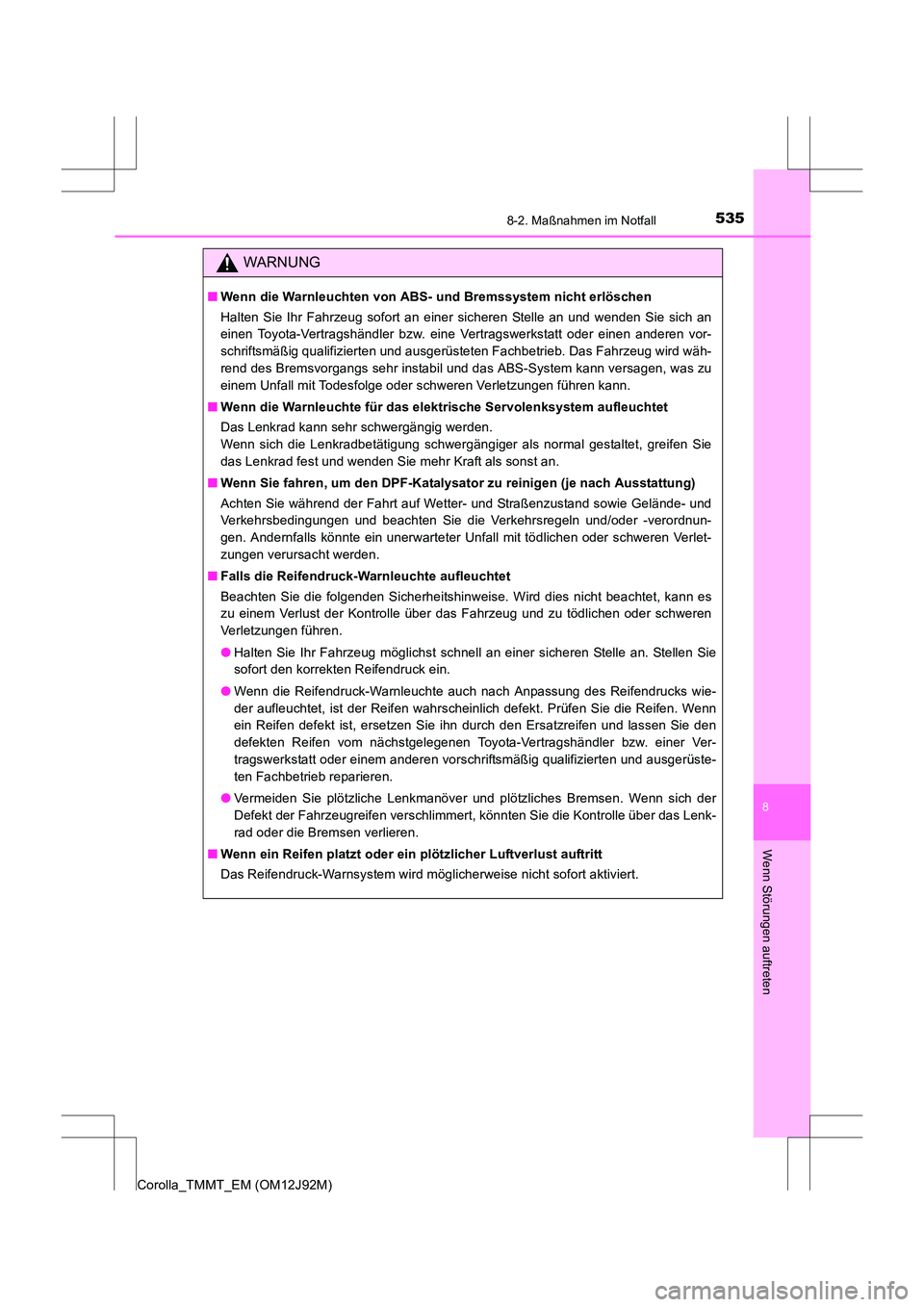

5358-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Wenn die Warnleuchten von ABS- und Bremssystem nicht erlöschen
Halten Sie Ihr Fahrzeug sofort an einer sicheren Stelle an und wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb. Das Fahrzeug wird wäh-
rend des Bremsvorgangs sehr instabil und das ABS-System kann versagen, was zu
einem Unfall mit Todesfolge oder schweren Verletzungen führen kann.
■ Wenn die Warnleuchte für das elektrische Servolenksystem aufleuchtet
Das Lenkrad kann sehr schwergängig werden.
Wenn sich die Lenkradbetätigung schwergängiger als normal gestaltet, greifen Sie
das Lenkrad fest und wenden Sie mehr Kraft als sonst an.
■ Wenn Sie fahren, um den DPF-Katalysator zu reinigen (je nach Ausstattung)
Achten Sie während der Fahrt auf Wetter- und Straßenzustand sowie Gelände- und
Verkehrsbedingungen und beachten Sie die Verkehrsregeln und/oder -verordnun-
gen. Andernfalls könnte ein unerwarteter Unfall mit tödlichen oder schweren Verlet-
zungen verursacht werden.
■ Falls die Reifendruck-Warnleuchte aufleuchtet
Beachten Sie die folgenden Sicherheitshinweise. Wird dies nicht beachtet, kann es
zu einem Verlust der Kontrolle über das Fahrzeug und zu tödlichen oder schweren
Verletzungen führen.
●Halten Sie Ihr Fahrzeug möglichst schnell an einer sicheren Stelle an. Stellen Sie
sofort den korrekten Reifendruck ein.
● Wenn die Reifendruck-Warnleuchte auch nach Anpassung des Reifendrucks wie-
der aufleuchtet, ist der Reifen wahrscheinlich defekt. Prüfen Sie die Reifen. Wenn
ein Reifen defekt ist, ersetzen Sie ihn durch den Ersatzreifen und lassen Sie den
defekten Reifen vom nächstgelegenen Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb reparieren.
● Vermeiden Sie plötzliche Lenkmanöver und plötzliches Bremsen. Wenn sich der
Defekt der Fahrzeugreifen verschlimmert, könnten Sie die Kontrolle über das Lenk-
rad oder die Bremsen verlieren.
■ Wenn ein Reifen platzt oder ein plötzlicher Luftverlust auftritt
Das Reifendruck-Warnsystem wird möglicherweise nicht sofort aktiviert.

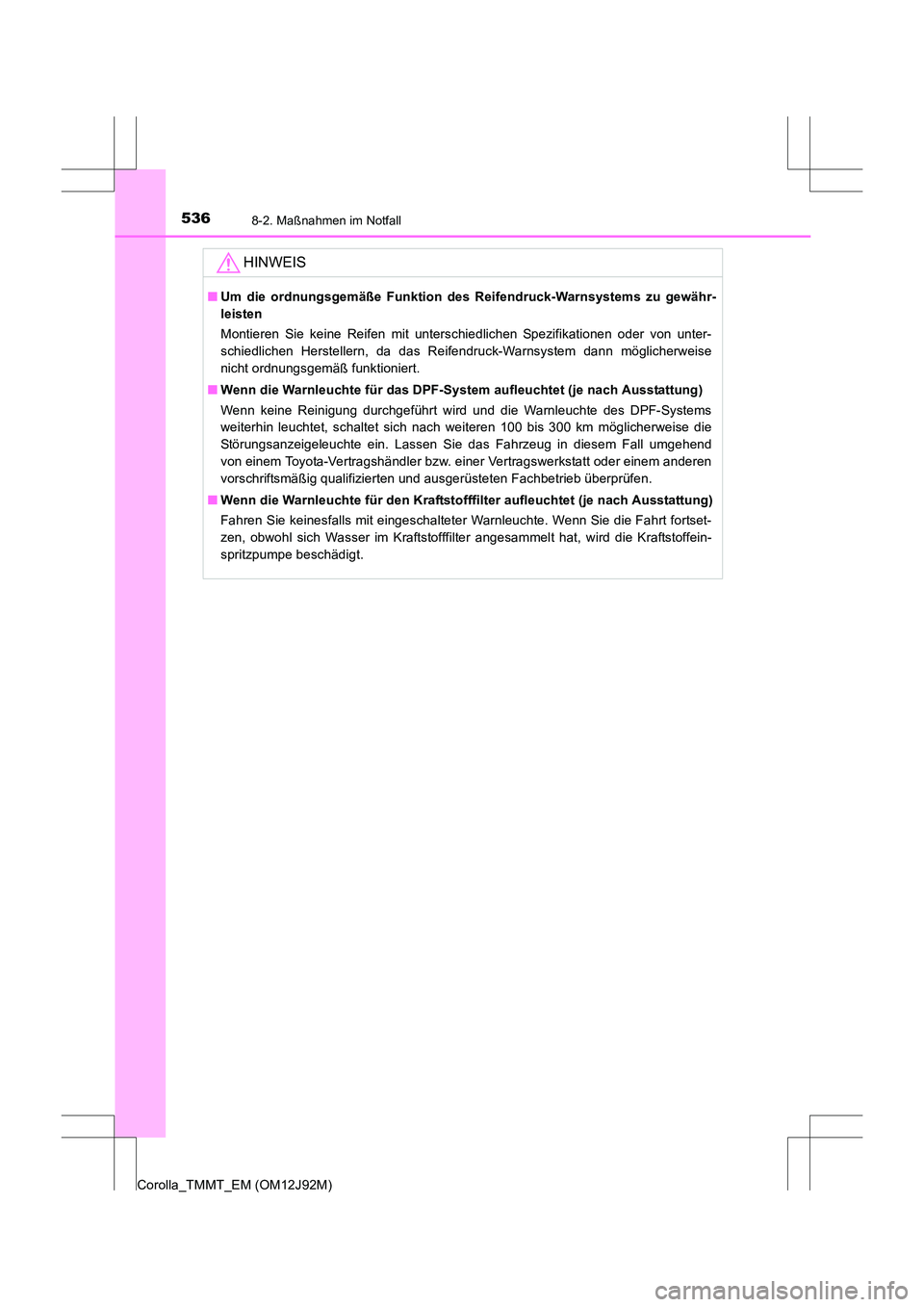

5368-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
HINWEIS
■Um die ordnungsgemäße Funktion des Reifendruck-Warnsystems zu gewähr-
leisten
Montieren Sie keine Reifen mit unterschiedlichen Spezifikationen oder von unter-
schiedlichen Herstellern, da das Reifendruck-Warnsystem dann möglicherweise
nicht ordnungsgemäß funktioniert.
■ Wenn die Warnleuchte für das DPF-System aufleuchtet (je nach Ausstattung)
Wenn keine Reinigung durchgeführt wird und die Warnleuchte des DPF-Systems
weiterhin leuchtet, schaltet sich nach weiteren 100 bis 300 km möglicherweise die
Störungsanzeigeleuchte ein. Lassen Sie das Fahrzeug in diesem Fall umgehend
von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Wenn die Warnleuchte für den Kraftstofffilter aufleuchtet (je nach Ausstattung)
Fahren Sie keinesfalls mit eingeschalteter Warnleuchte. Wenn Sie die Fahrt fortset-
zen, obwohl sich Wasser im Kraftstofffilter angesammelt hat, wird die Kraftstoffein-
spritzpumpe beschädigt.
