2017 TOYOTA COROLLA Betriebsanleitungen (in German)

4977-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

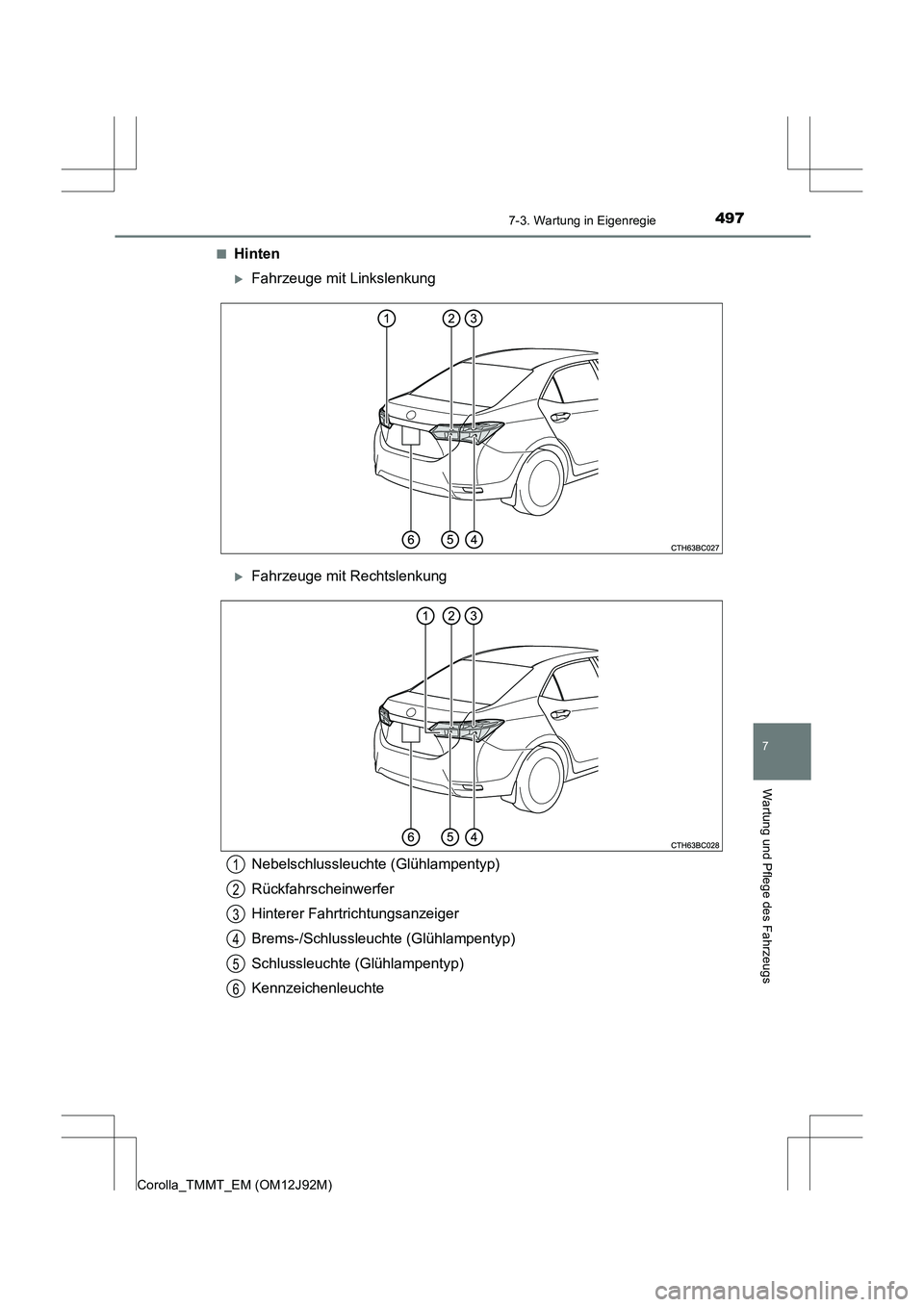

Hinten
XFahrzeuge mit Linkslenkung
XFahrzeuge mit Rechtslenkung
Nebelschlussleuchte (Glühlampentyp)
Rückfahrscheinwerfer
Hinterer Fahrtrichtungsanzeiger
Brems-/Schlussleuchte (Glühlampentyp)
Schlussleuchte (Glühlampentyp)
Kennzeichenleuchte1
2
3
4
5
6

4987-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■

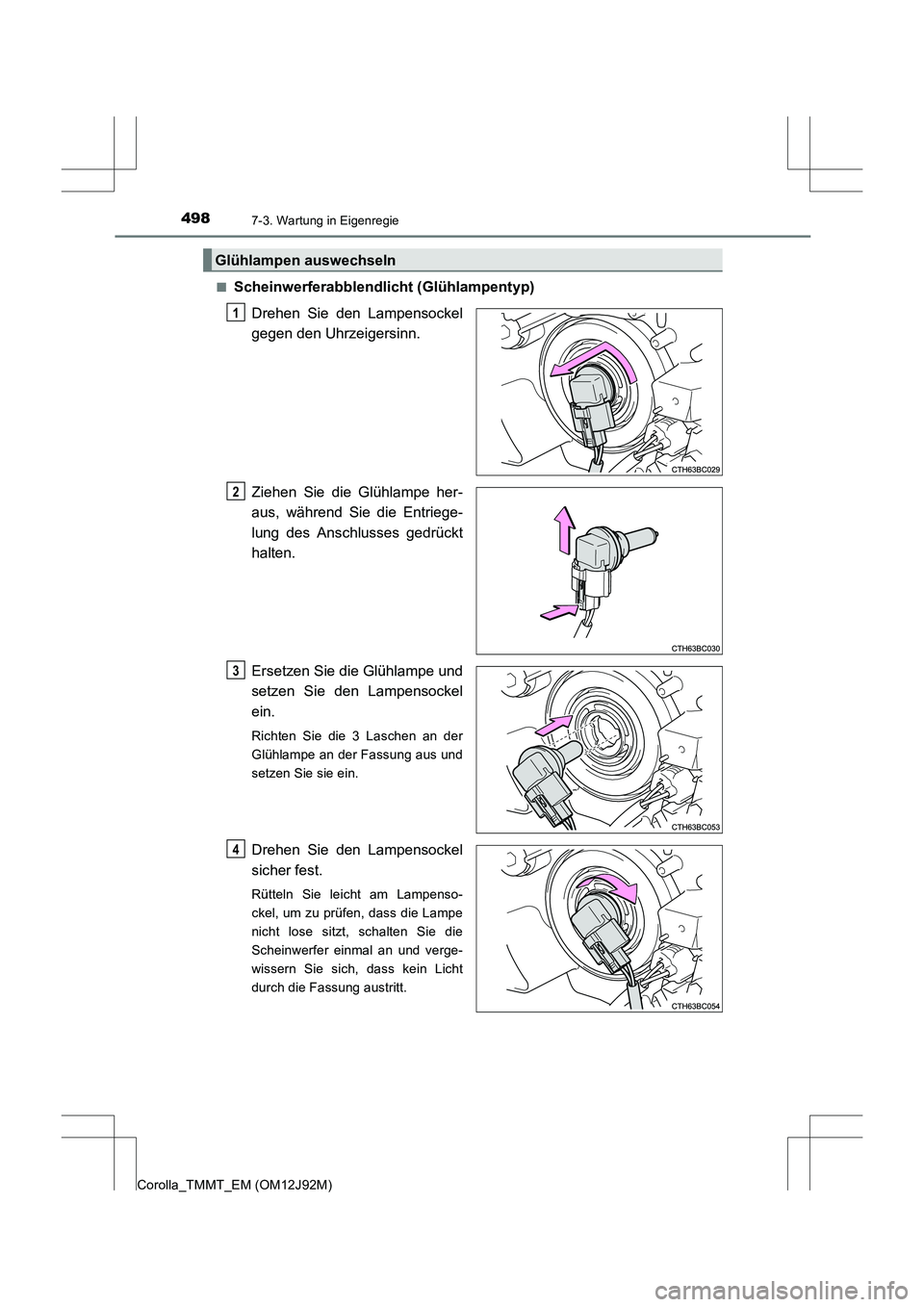

Scheinwerferabblendlicht (Glühlampentyp)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Ziehen Sie die Glühlampe her-
aus, während Sie die Entriege-
lung des Anschlusses gedrückt
halten.
Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel
ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie den Lampensockel
sicher fest.
Rütteln Sie leicht am Lampenso-
ckel, um zu prüfen, dass die Lampe
nicht lose sitzt, schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
durch die Fassung austritt.
Glühlampen auswechseln
1
2
3
4

4997-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

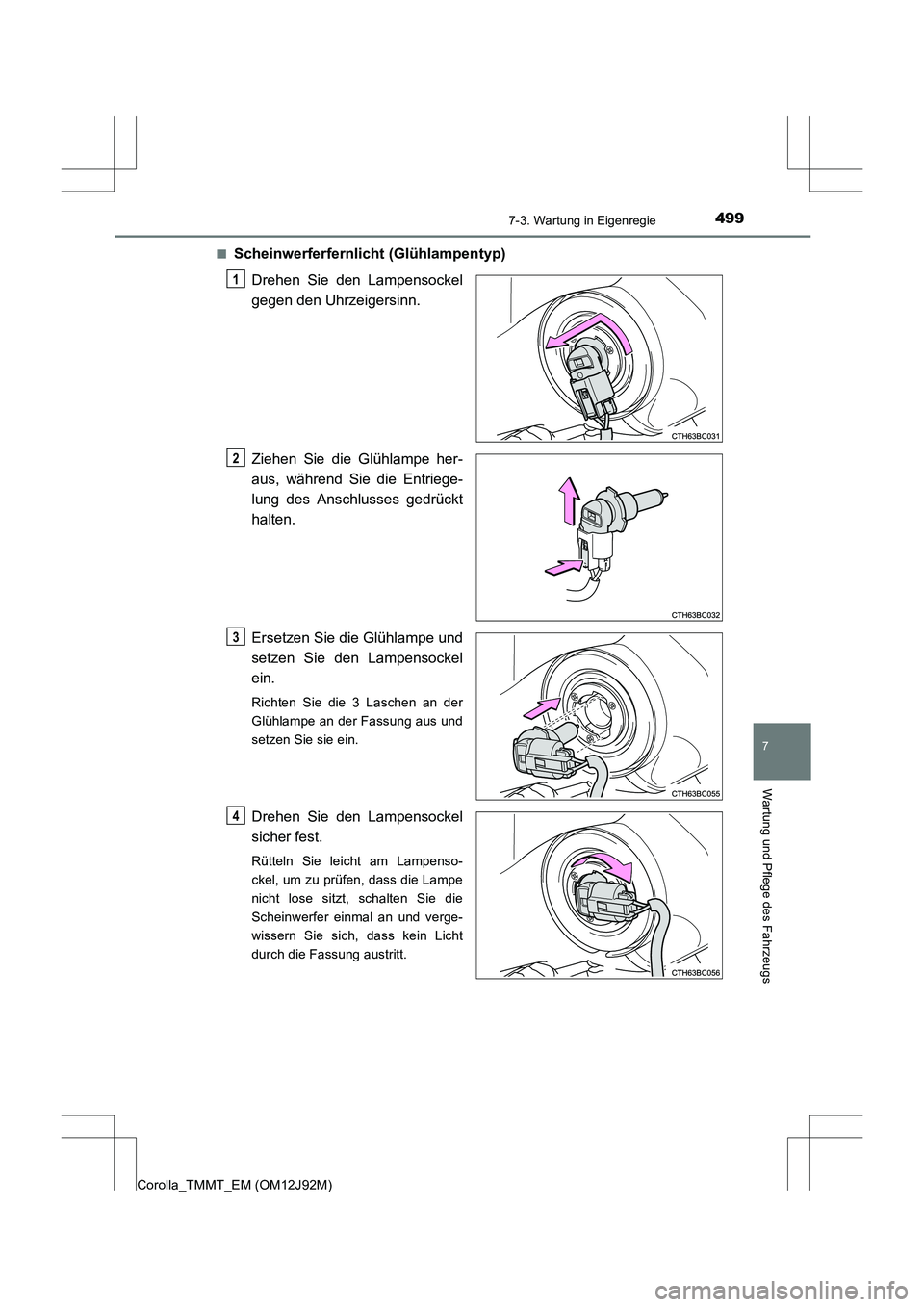

Scheinwerferfernlicht (Glühlampentyp)
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Ziehen Sie die Glühlampe her-
aus, während Sie die Entriege-
lung des Anschlusses gedrückt
halten.
Ersetzen Sie die Glühlampe und
setzen Sie den Lampensockel
ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie den Lampensockel
sicher fest.
Rütteln Sie leicht am Lampenso-
ckel, um zu prüfen, dass die Lampe
nicht lose sitzt, schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
durch die Fassung austritt.
1
2
3
4

5007-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■

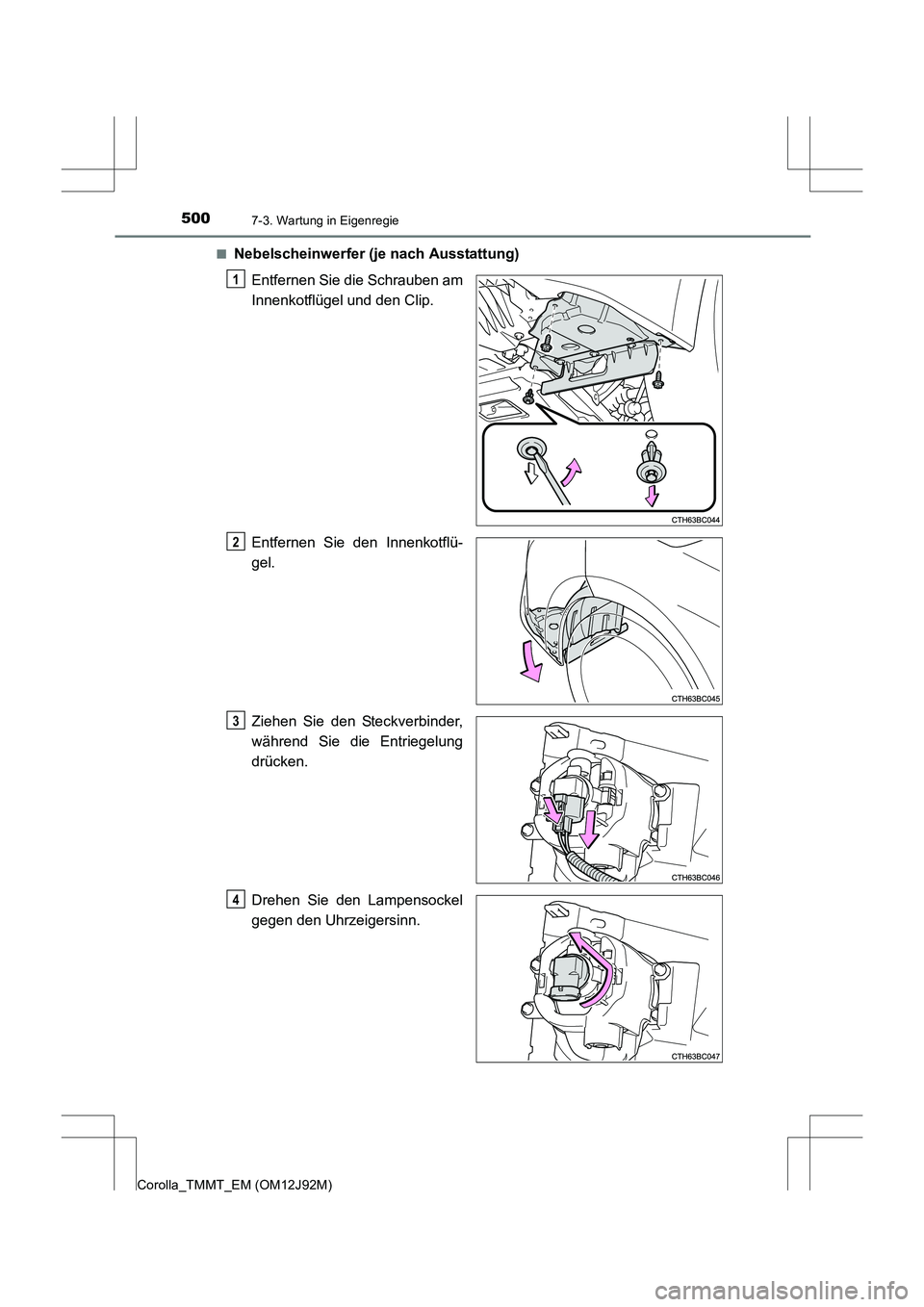

Nebelscheinwerfer (je nach Ausstattung)
Entfernen Sie die Schrauben am
Innenkotflügel und den Clip.
Entfernen Sie den Innenkotflü-
gel.
Ziehen Sie den Steckverbinder,
während Sie die Entriegelung
drücken.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
1
2
3
4

5017-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

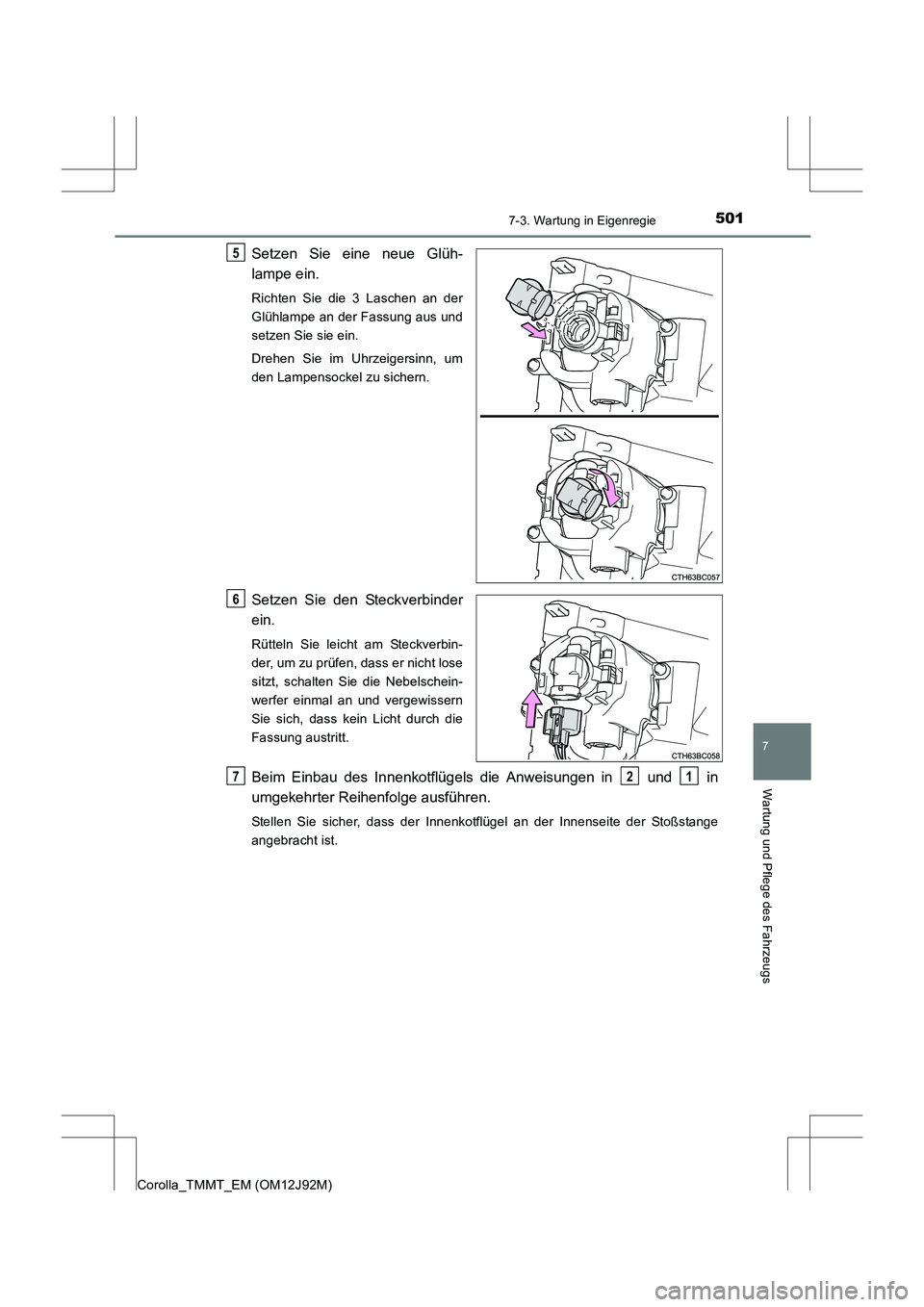

Setzen Sie eine neue Glüh-
lampe ein.
Richten Sie die 3 Laschen an der
Glühlampe an der Fassung aus und
setzen Sie sie ein.
Drehen Sie im Uhrzeigersinn, um
den Lampensockel zu sichern.
Setzen Sie den Steckverbinder
ein.
Rütteln Sie leicht am Steckverbin-
der, um zu prüfen, dass er nicht lose
sitzt, schalten Sie die Nebelschein-
werfer einmal an und vergewissern
Sie sich, dass kein Licht durch die
Fassung austritt.
Beim Einbau des Innenkotflügels die Anweisungen in und in
umgekehrter Reihenfolge ausführen.
Stellen Sie sicher, dass der Innenkotflügel an der Innenseite der Stoßstange
angebracht ist.
5
6
721

5027-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■
Vorderer Fahrtrichtungsanzeiger
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.
Entfernen Sie die Glühlampe.
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3

5037-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)■

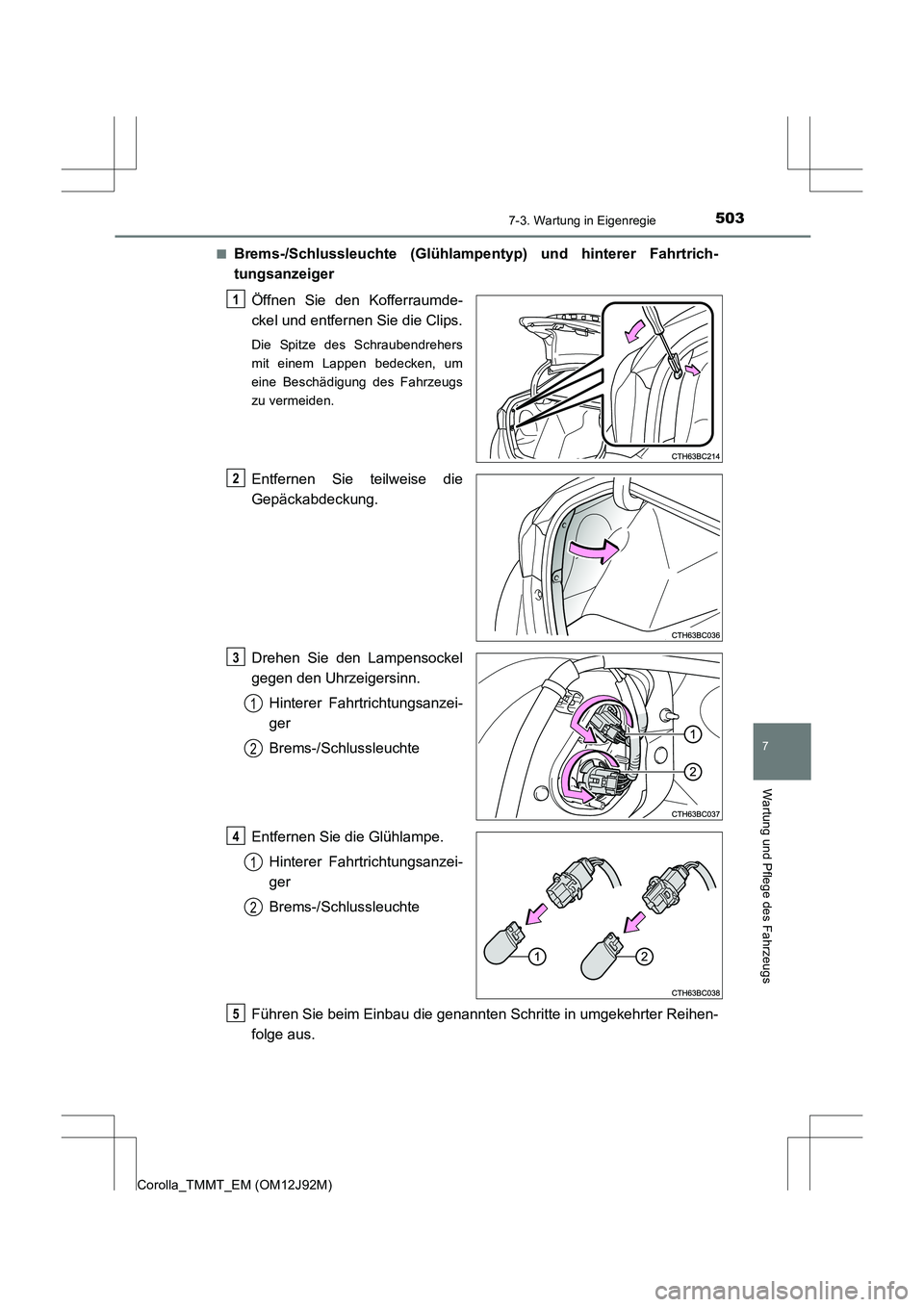

Brems-/Schlussleuchte (Glühlampe
ntyp) und hinterer Fahrtrich-
tungsanzeiger
Öffnen Sie den Kofferraumde-
ckel und entfernen Sie die Clips.
Die Spitze des Schraubendrehers
mit einem Lappen bedecken, um
eine Beschädigung des Fahrzeugs
zu vermeiden.
Entfernen Sie teilweise die
Gepäckabdeckung.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Entfernen Sie die Glühlampe. Hinterer Fahrtrichtungsanzei-
ger
Brems-/Schlussleuchte
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
3
1
2
4
1
2
5

5047-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)■
Nebelschlussleuchte (Glühlampentyp
), Schlussleuchte (Glühlampen-
typ) und Rückfahrscheinwerfer
Öffnen Sie den Kofferraumde-
ckel und entfernen Sie den Clip.
Entfernen Sie dann teilweise die
Kofferraumblechverkleidung.
Die Spitze des Schraubendrehers
mit einem Lappen bedecken, um
eine Beschädigung des Fahrzeugs
zu vermeiden.
Drehen Sie den Lampensockel
gegen den Uhrzeigersinn.Schlussleuchte
Nebelschlussleuchte
Rückfahrscheinwerfer
Entfernen Sie die Glühlampe. Schlussleuchte
Nebelschlussleuchte
Rückfahrscheinwerfer
Führen Sie beim Einbau die genannten Schritte in umgekehrter Reihen-
folge aus.
1
2
1
2
3
3
1
2
3
4
