2017 TOYOTA COROLLA Betriebsanleitungen (in German)

4897-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

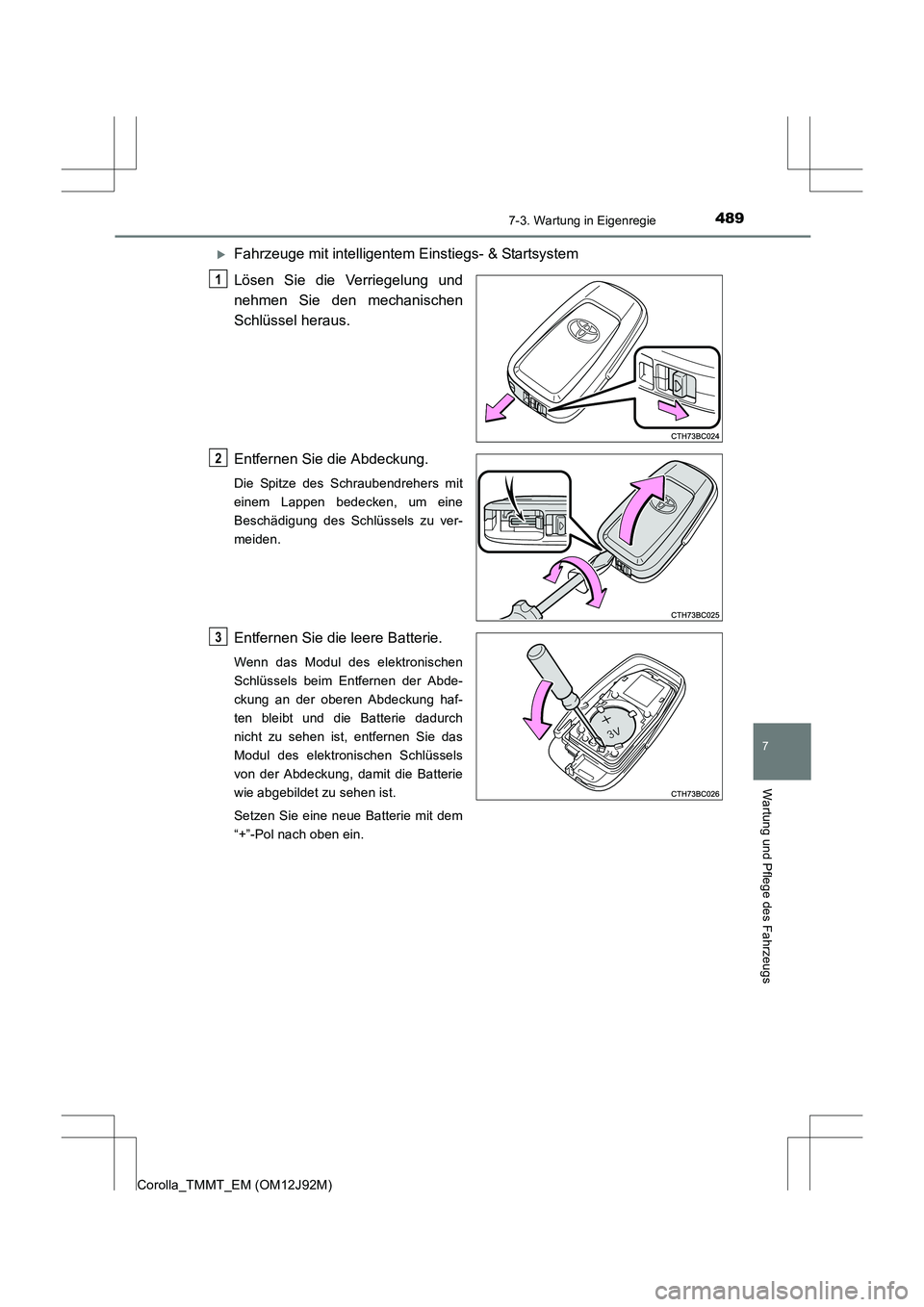

XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Lösen Sie die Verriegelung und
nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Die Spitze des Schraubendrehers mit
einem Lappen bedecken, um eine
Beschädigung des Schlüssels zu ver-
meiden.
Entfernen Sie die leere Batterie.
Wenn das Modul des elektronischen
Schlüssels beim Entfernen der Abde-
ckung an der oberen Abdeckung haf-
ten bleibt und die Batterie dadurch
nicht zu sehen ist, entfernen Sie das
Modul des elektronischen Schlüssels
von der Abdeckung, damit die Batterie
wie abgebildet zu sehen ist.
Setzen Sie eine neue Batterie mit dem
“+”-Pol nach oben ein.
1
2
3

4907-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

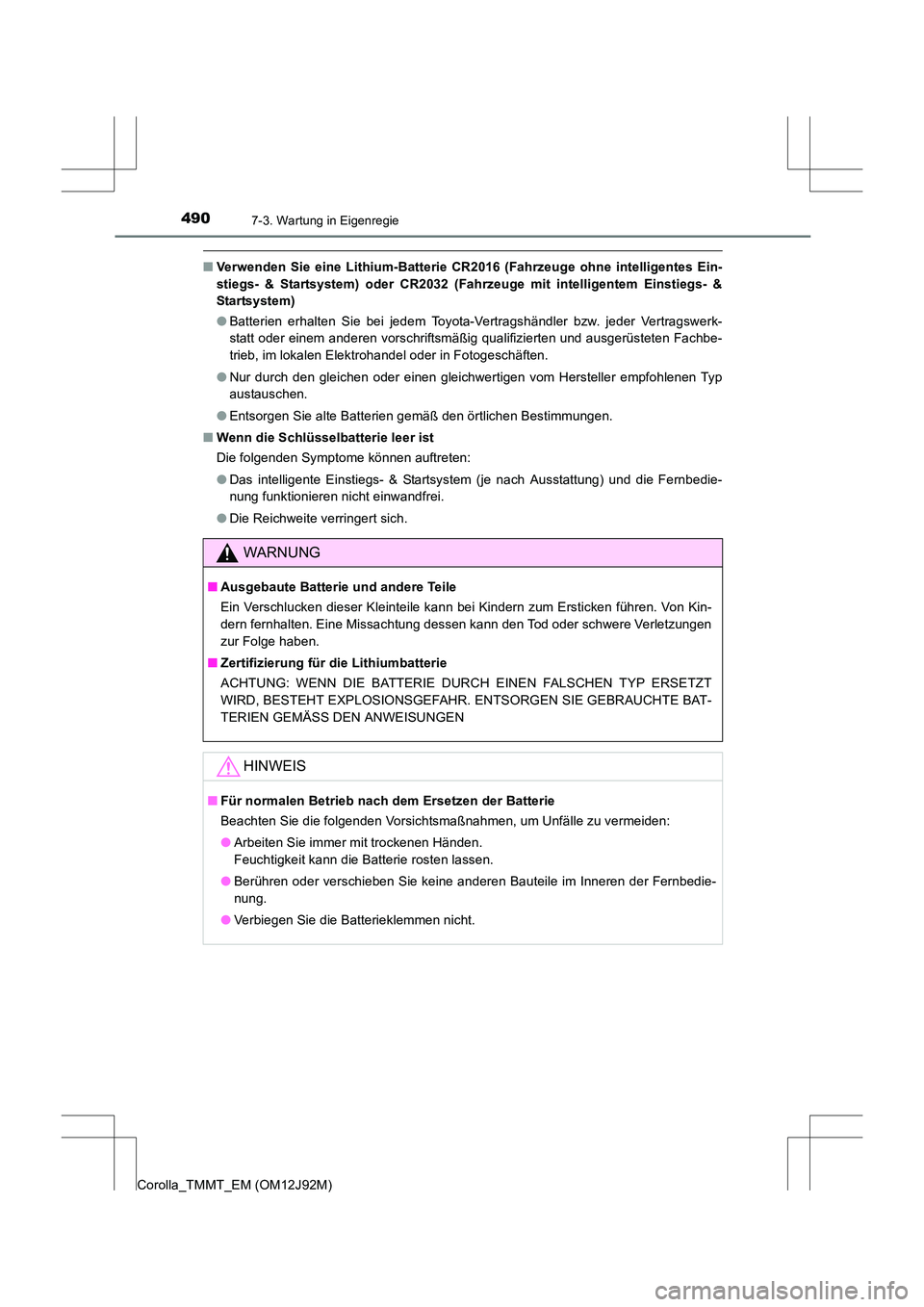

■Verwenden Sie eine Lithium-Batterie CR2016 (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder CR2032 (Fahrzeuge mit intelligentem Einstiegs- &
Startsystem)
●Batterien erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb, im lokalen Elektrohandel oder in Fotogeschäften.
● Nur durch den gleichen oder einen gleichwertigen vom Hersteller empfohlenen Typ
austauschen.
● Entsorgen Sie alte Batterien gemäß den örtlichen Bestimmungen.
■ Wenn die Schlüsselbatterie leer ist
Die folgenden Symptome können auftreten:
●Das intelligente Einstiegs- & Startsystem (je nach Ausstattung) und die Fernbedie-
nung funktionieren nicht einwandfrei.
● Die Reichweite verringert sich.
WARNUNG
■ Ausgebaute Batterie und andere Teile
Ein Verschlucken dieser Kleinteile kann bei Kindern zum Ersticken führen. Von Kin-
dern fernhalten. Eine Missachtung dessen kann den Tod oder schwere Verletzungen
zur Folge haben.
■ Zertifizierung für die Lithiumbatterie
ACHTUNG: WENN DIE BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT
WIRD, BESTEHT EXPLOSIONSGEFAHR. ENTSORGEN SIE GEBRAUCHTE BAT-
TERIEN GEMÄSS DEN ANWEISUNGEN
HINWEIS
■Für normalen Betrieb nach dem Ersetzen der Batterie
Beachten Sie die folgenden Vorsichtsmaßnahmen, um Unfälle zu vermeiden:
●Arbeiten Sie immer mit trockenen Händen.
Feuchtigkeit kann die Batterie rosten lassen.
● Berühren oder verschieben Sie keine anderen Bauteile im Inneren der Fernbedie-
nung.
● Verbiegen Sie die Batterieklemmen nicht.

4917-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

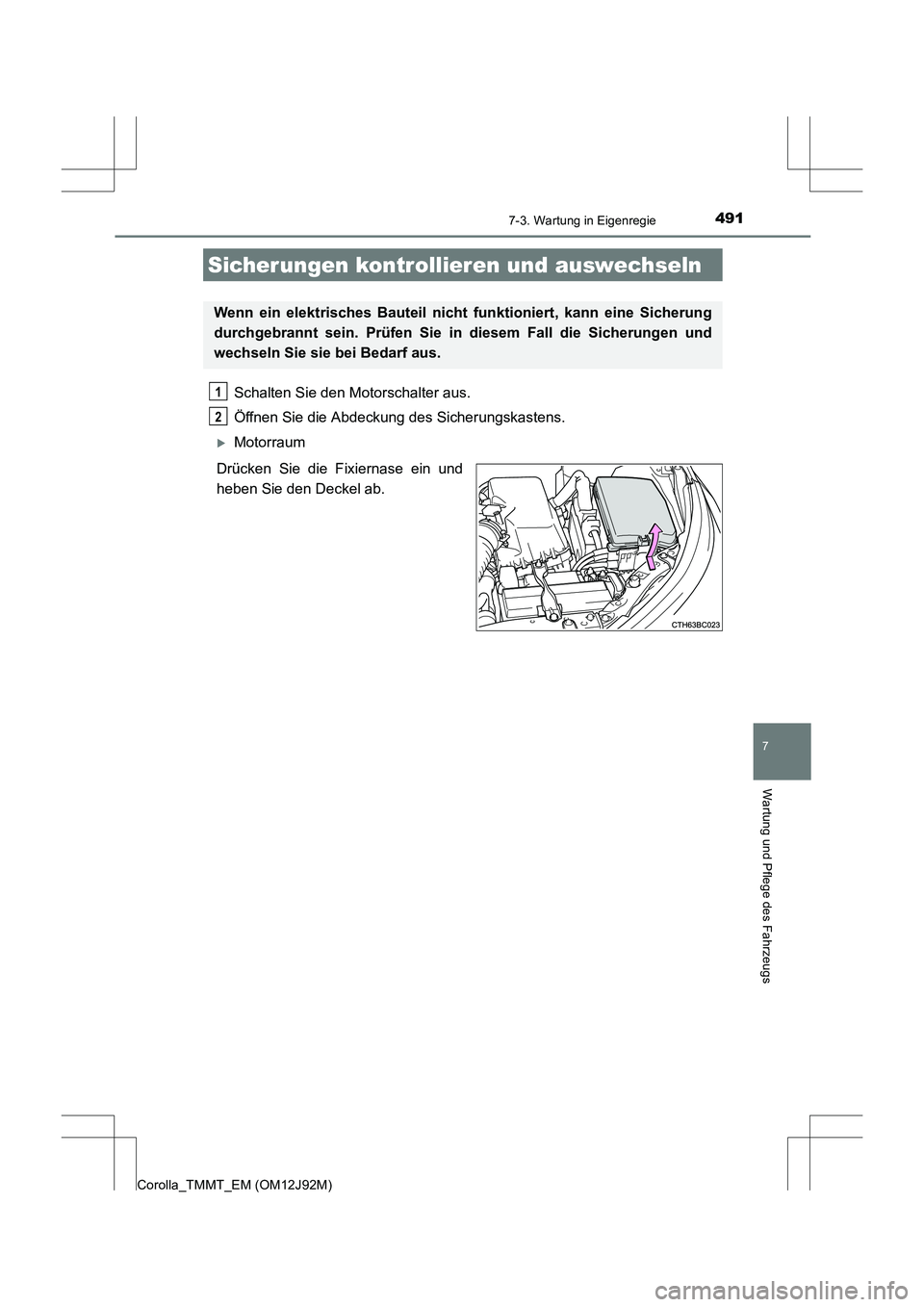

Schalten Sie den Motorschalter aus.
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum
Drücken Sie die Fixiernase ein und
heben Sie den Deckel ab.
Sicherungen kontrollieren und auswechseln
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie bei Bedarf aus.
1
2

4927-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

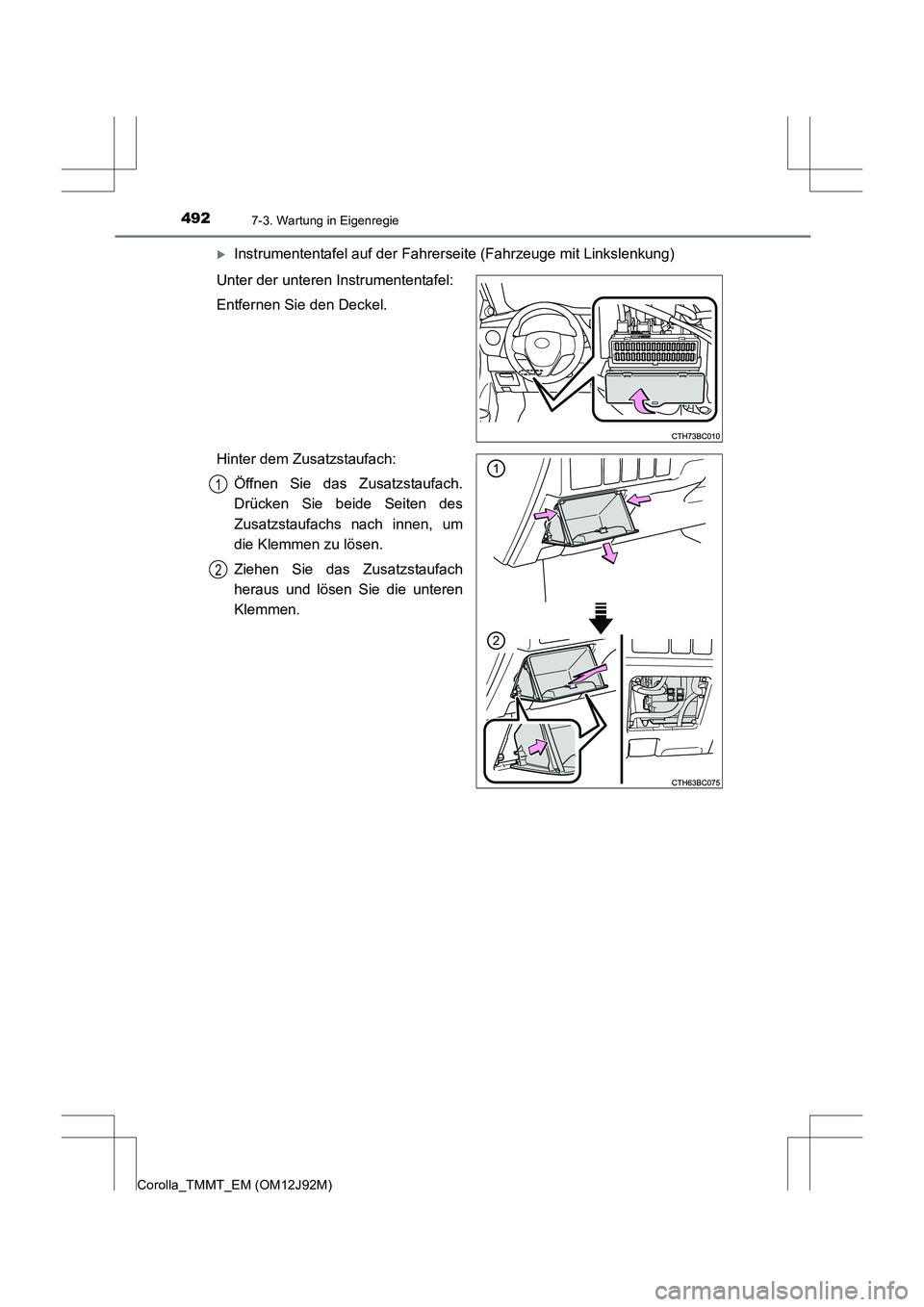

XInstrumententafel auf der Fahrerseite (Fahrzeuge mit Linkslenkung)
Unter der unteren Instrumententafel:
Entfernen Sie den Deckel.
Hinter dem Zusatzstaufach: Öffnen Sie das Zusatzstaufach.
Drücken Sie beide Seiten des
Zusatzstaufachs nach innen, um
die Klemmen zu lösen.
Ziehen Sie das Zusatzstaufach
heraus und lösen Sie die unteren
Klemmen.
1
2

4937-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

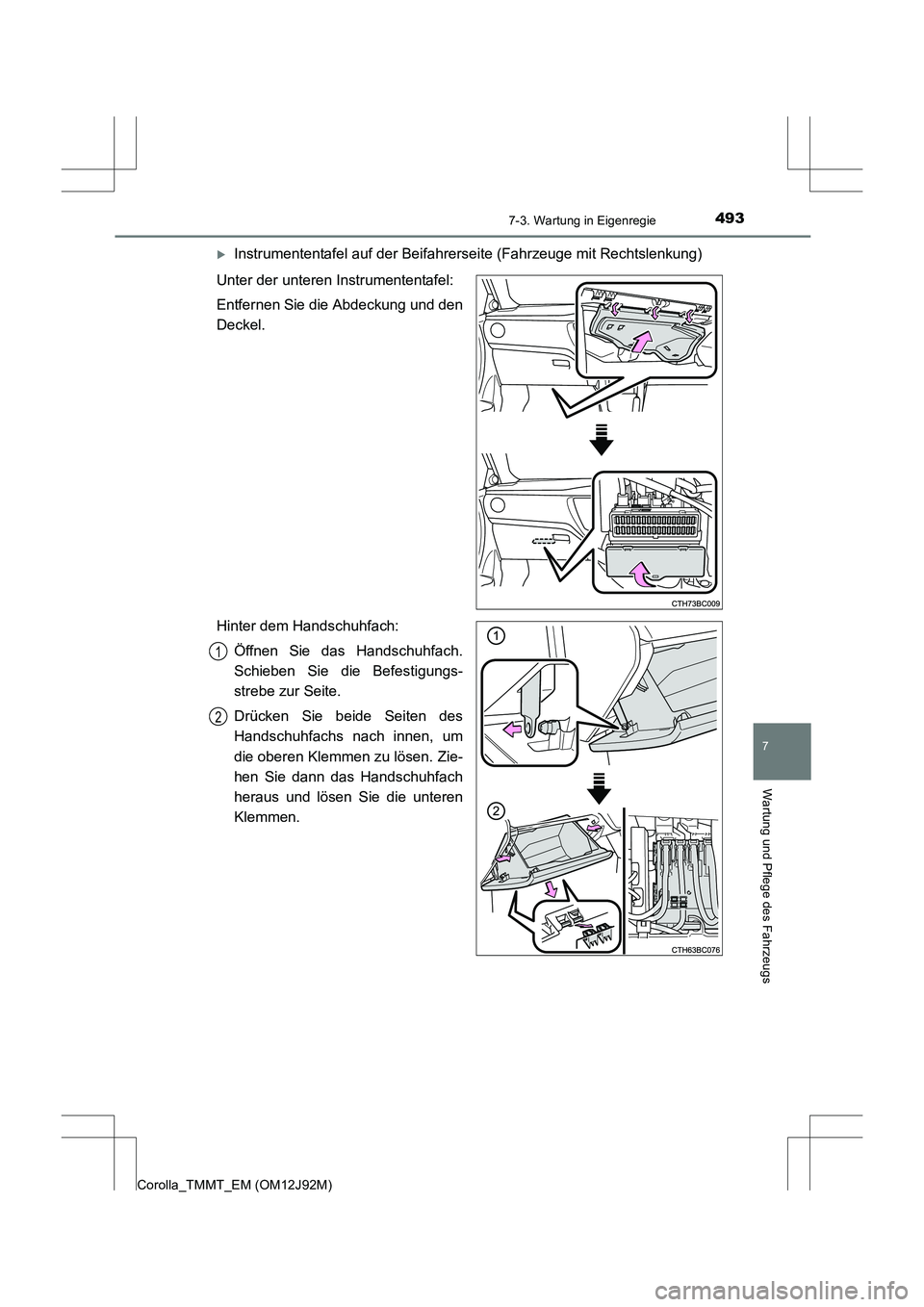

XInstrumententafel auf der Beifahrerseite (Fahrzeuge mit Rechtslenkung)
Unter der unteren Instrumententafel:
Entfernen Sie die Abdeckung und den
Deckel.
Hinter dem Handschuhfach: Öffnen Sie das Handschuhfach.
Schieben Sie die Befestigungs-
strebe zur Seite.
Drücken Sie beide Seiten des
Handschuhfachs nach innen, um
die oberen Klemmen zu lösen. Zie-
hen Sie dann das Handschuhfach
heraus und lösen Sie die unteren
Klemmen.
1
2

4947-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)
Entfernen Sie die Sicherung mit
dem Sicherungszieher.
Mit dem Sicherungszieher können nur
Sicherungen vom Typ A ausgebaut
werden.
Prüfen Sie, ob die Sicherung durchgebrannt ist.Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie auf dem Deckel des Siche-
rungskastens.
3
4
1
2
XTy p AXTyp B
XTy p C

4957-3. Wartung in Eigenregie
7
Wartung und Pflege des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

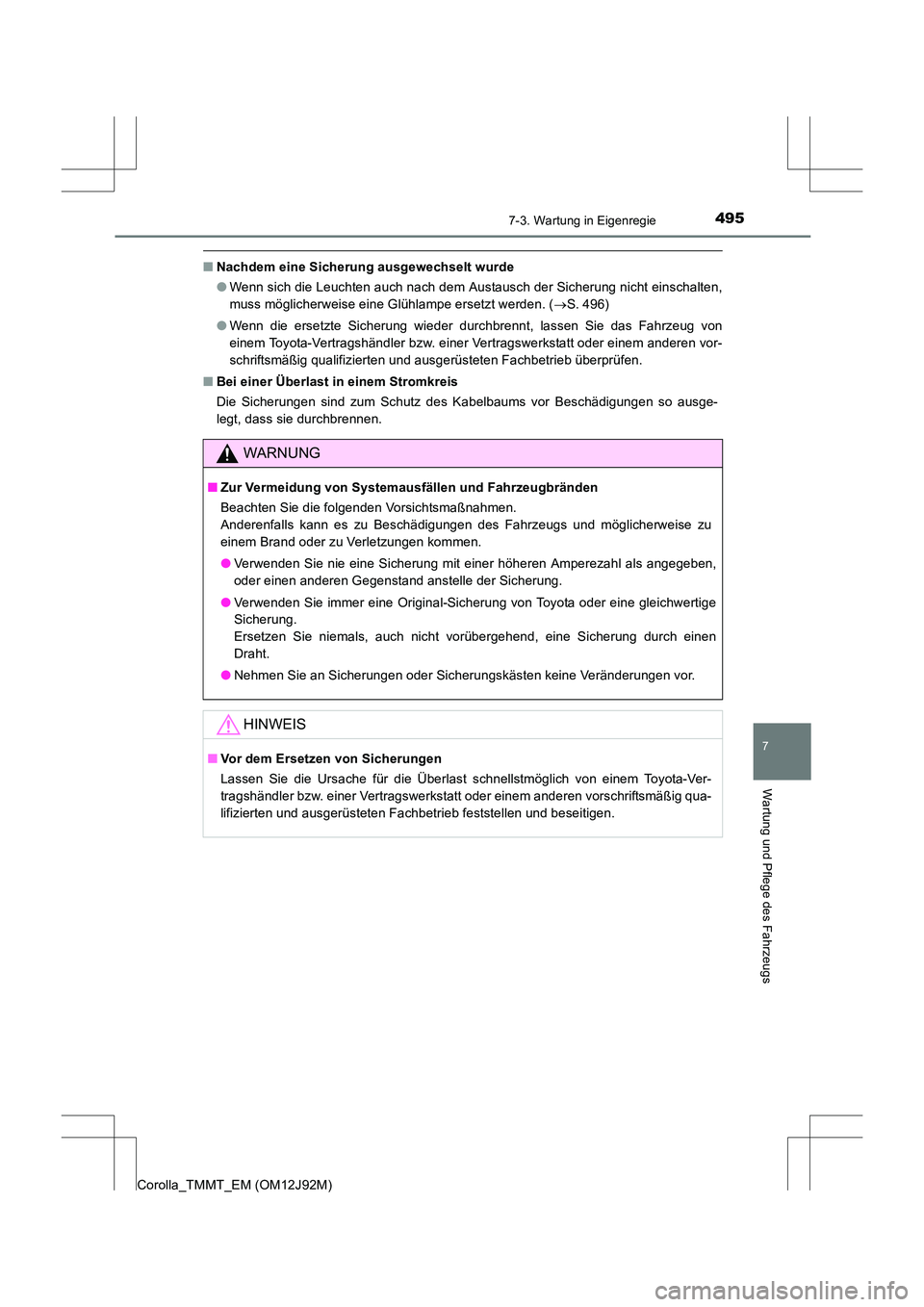

■Nachdem eine Sicherung ausgewechselt wurde
●Wenn sich die Leuchten auch nach dem Austausch der Sicherung nicht einschalten,
muss möglicherweise eine Glühlampe ersetzt werden. ( →S. 496)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Bei einer Überlast in einem Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums vor Beschädigungen so ausge-
legt, dass sie durchbrennen.
WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Anderenfalls kann es zu Beschädigungen des Fahrzeugs und möglicherweise zu
einem Brand oder zu Verletzungen kommen.
●Verwenden Sie nie eine Sicherung mit einer höheren Amperezahl als angegeben,
oder einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Original-Sicherung von Toyota oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskästen keine Veränderungen vor.
HINWEIS
■Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

4967-3. Wartung in Eigenregie
Corolla_TMMT_EM (OM12J92M)

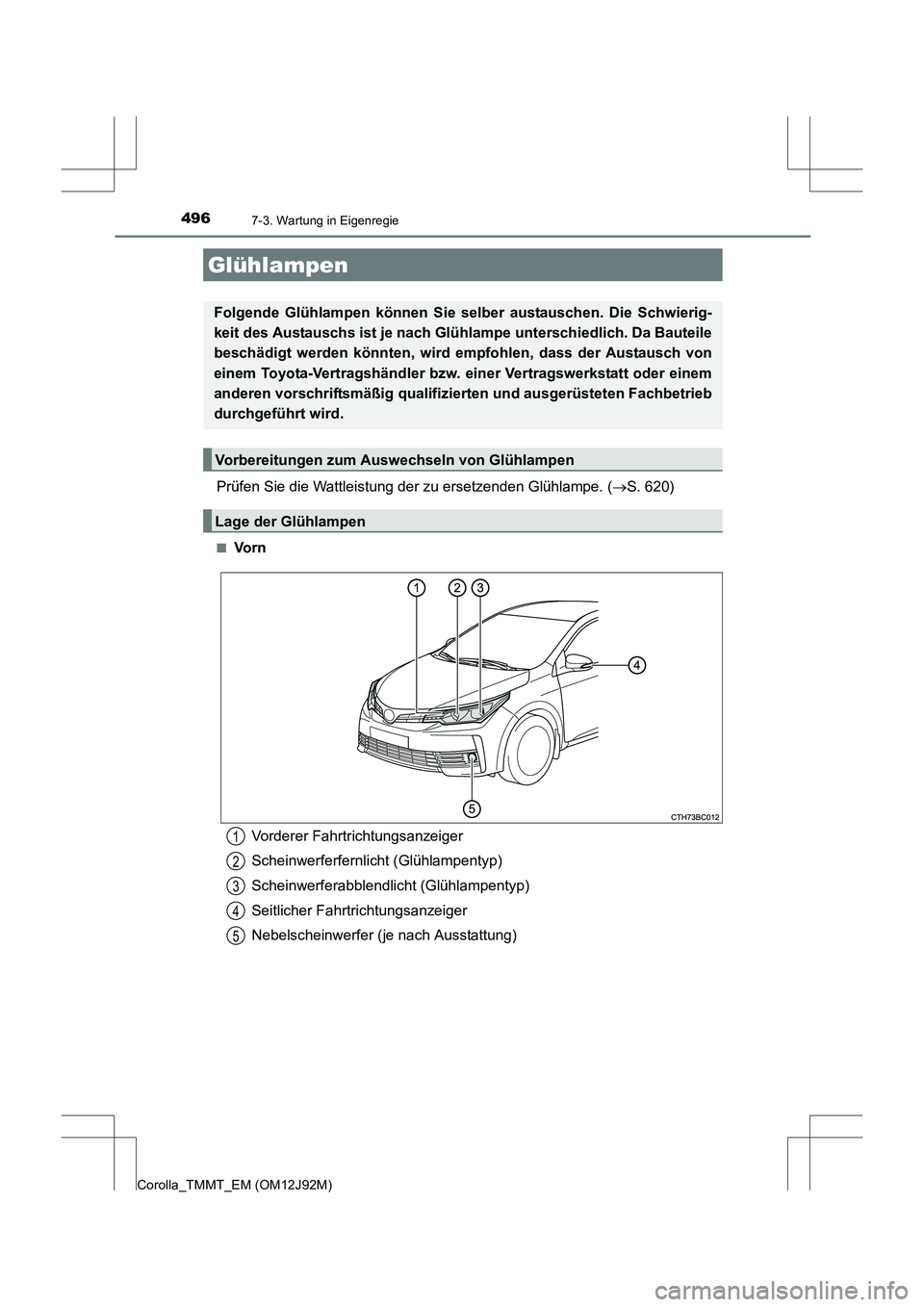

Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 620)
■Vo r n
Glühlampen
Folgende Glühlampen können Sie selber austauschen. Die Schwierig-
keit des Austauschs ist je nach Glühlampe unterschiedlich. Da Bauteile
beschädigt werden könnten, wird empfohlen, dass der Austausch von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
durchgeführt wird.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Vorderer Fahrtrichtungsanzeiger
Scheinwerferfernlicht (Glühlampentyp)
Scheinwerferabblendlicht (Glühlampentyp)
Seitlicher Fahrtrichtungsanzeiger
Nebelscheinwerfer (je nach Ausstattung)1
2
3
4
5
