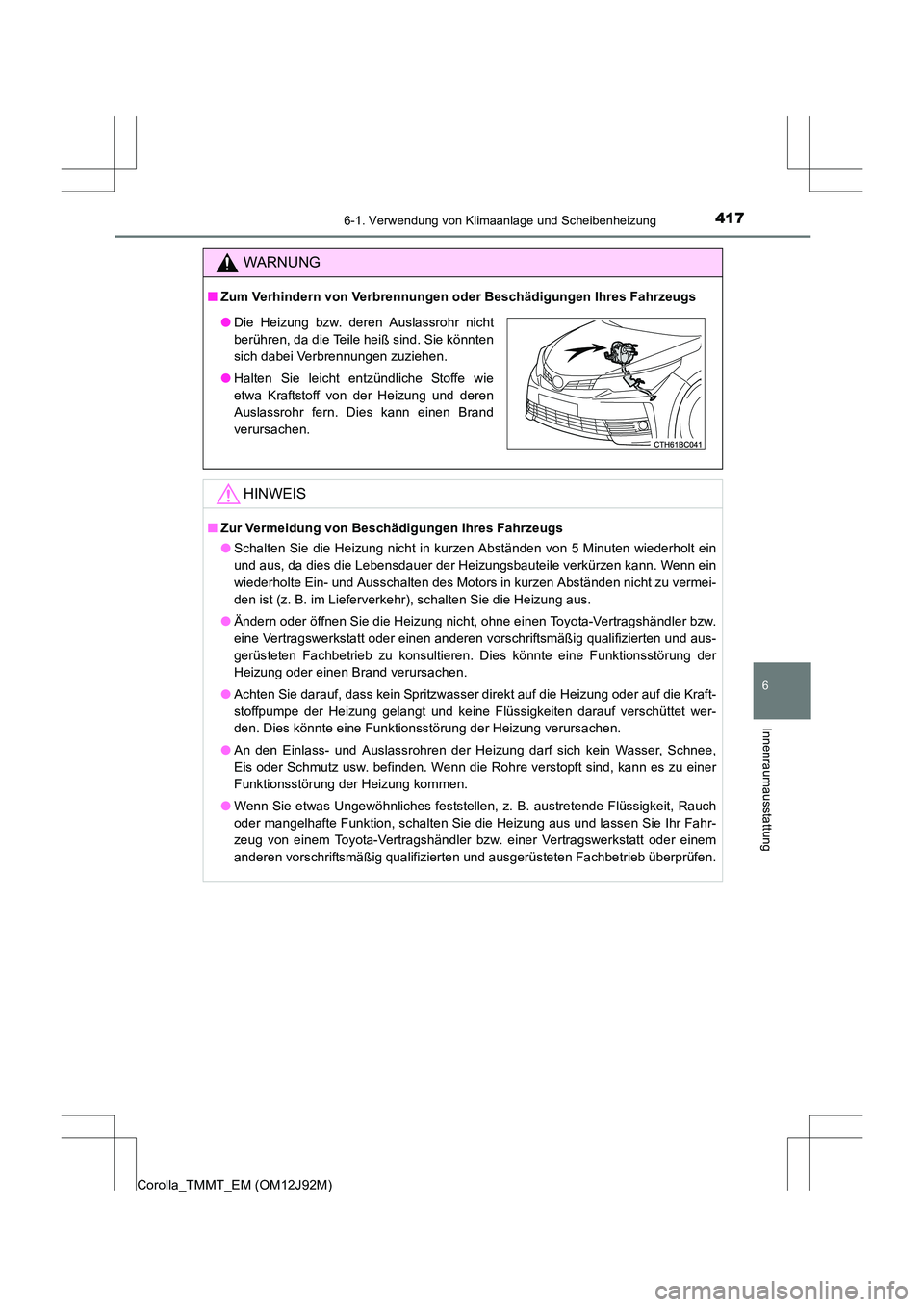

4176-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Zum Verhindern von Verbrennungen oder Beschädigungen Ihres Fahrzeugs
HINWEIS
■Zur Vermeidung von Beschädigungen Ihres Fahrzeugs
●Schalten Sie die Heizung nicht in kurzen Abständen von 5 Minuten wiederholt ein
und aus, da dies die Lebensdauer der Heizungsbauteile verkürzen kann. Wenn ein
wiederholte Ein- und Ausschalten des Motors in kurzen Abständen nicht zu vermei-
den ist (z. B. im Lieferverkehr), schalten Sie die Heizung aus.
● Ändern oder öffnen Sie die Heizung nicht, ohne einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb zu konsultieren. Dies könnte eine Funktionsstörung der
Heizung oder einen Brand verursachen.
● Achten Sie darauf, dass kein Spritzwasser direkt auf die Heizung oder auf die Kraft-
stoffpumpe der Heizung gelangt und keine Flüssigkeiten darauf verschüttet wer-
den. Dies könnte eine Funktionsstörung der Heizung verursachen.
● An den Einlass- und Auslassrohren der Heizung darf sich kein Wasser, Schnee,
Eis oder Schmutz usw. befinden. Wenn die Rohre verstopft sind, kann es zu einer
Funktionsstörung der Heizung kommen.
● Wenn Sie etwas Ungewöhnliches feststellen, z. B. austretende Flüssigkeit, Rauch
oder mangelhafte Funktion, schalten Sie die Heizung aus und lassen Sie Ihr Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
●Die Heizung bzw. deren Auslassrohr nicht
berühren, da die Teile heiß sind. Sie könnten
sich dabei Verbrennungen zuziehen.
● Halten Sie leicht entzündliche Stoffe wie
etwa Kraftstoff von der Heizung und deren
Auslassrohr fern. Dies kann einen Brand
verursachen.

4186-1. Verwendung von Klimaanlage und Scheibenheizung
Corolla_TMMT_EM (OM12J92M)

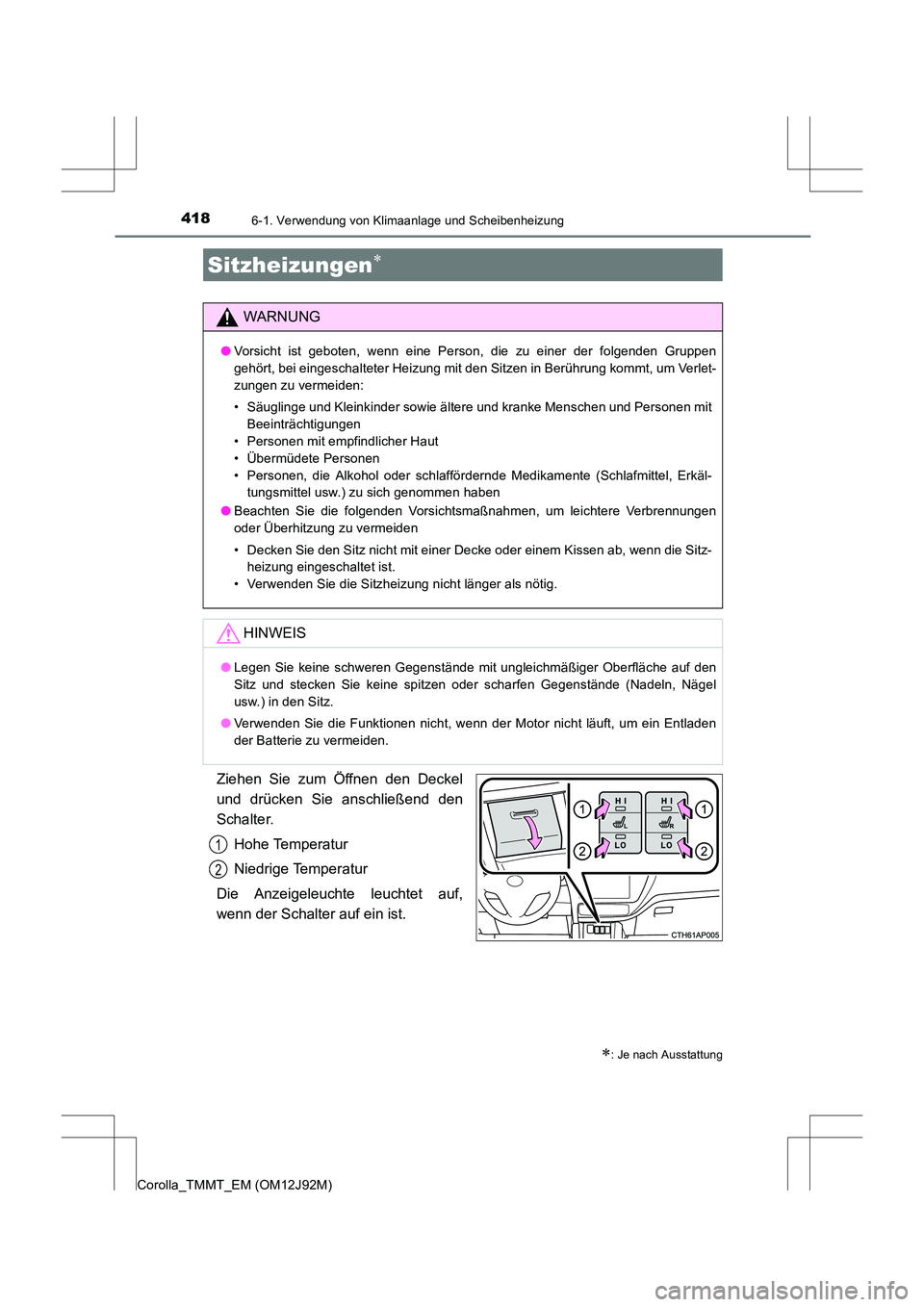

Ziehen Sie zum Öffnen den Deckel
und drücken Sie anschließend den
Schalter.Hohe Temperatur
Niedrige Temperatur
Die Anzeigeleuchte leuchtet auf,
wenn der Schalter auf ein ist.
Sitzheizungen∗
∗: Je nach Ausstattung
WARNUNG
● Vorsicht ist geboten, wenn eine Person, die zu einer der folgenden Gruppen
gehört, bei eingeschalteter Heizung mit den Sitzen in Berührung kommt, um Verlet-
zungen zu vermeiden:
• Säuglinge und Kleinkinder sowie ältere und kranke Menschen und Personen mit
Beeinträchtigungen
• Personen mit empfindlicher Haut
• Übermüdete Personen
• Personen, die Alkohol oder schlaffördernde Medikamente (Schlafmittel, Erkäl- tungsmittel usw.) zu sich genommen haben
● Beachten Sie die folgenden Vorsichtsmaßnahmen, um leichtere Verbrennungen
oder Überhitzung zu vermeiden
• Decken Sie den Sitz nicht mit einer Decke oder einem Kissen ab, wenn die Sitz-
heizung eingeschaltet ist.
• Verwenden Sie die Sitzheizung nicht länger als nötig.
HINWEIS
● Legen Sie keine schweren Gegenstände mit ungleichmäßiger Oberfläche auf den
Sitz und stecken Sie keine spitzen oder scharfen Gegenstände (Nadeln, Nägel
usw.) in den Sitz.
● Verwenden Sie die Funktionen nicht, wenn der Motor nicht läuft, um ein Entladen
der Batterie zu vermeiden.
1
2

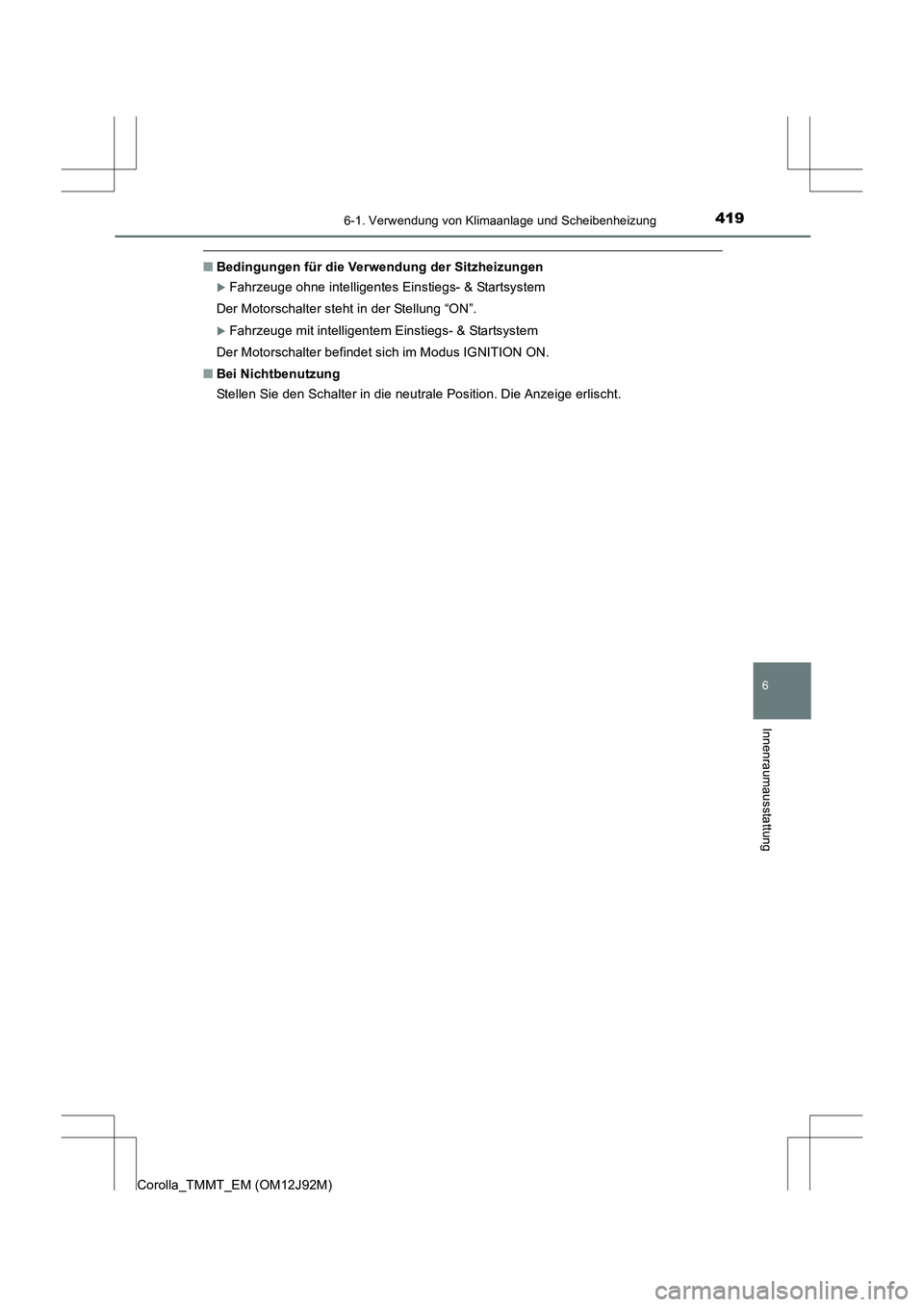

4196-1. Verwendung von Klimaanlage und Scheibenheizung
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)
■Bedingungen für die Verwendung der Sitzheizungen
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Bei Nichtbenutzung
Stellen Sie den Schalter in die neutrale Position. Die Anzeige erlischt.

420
Corolla_TMMT_EM (OM12J92M)

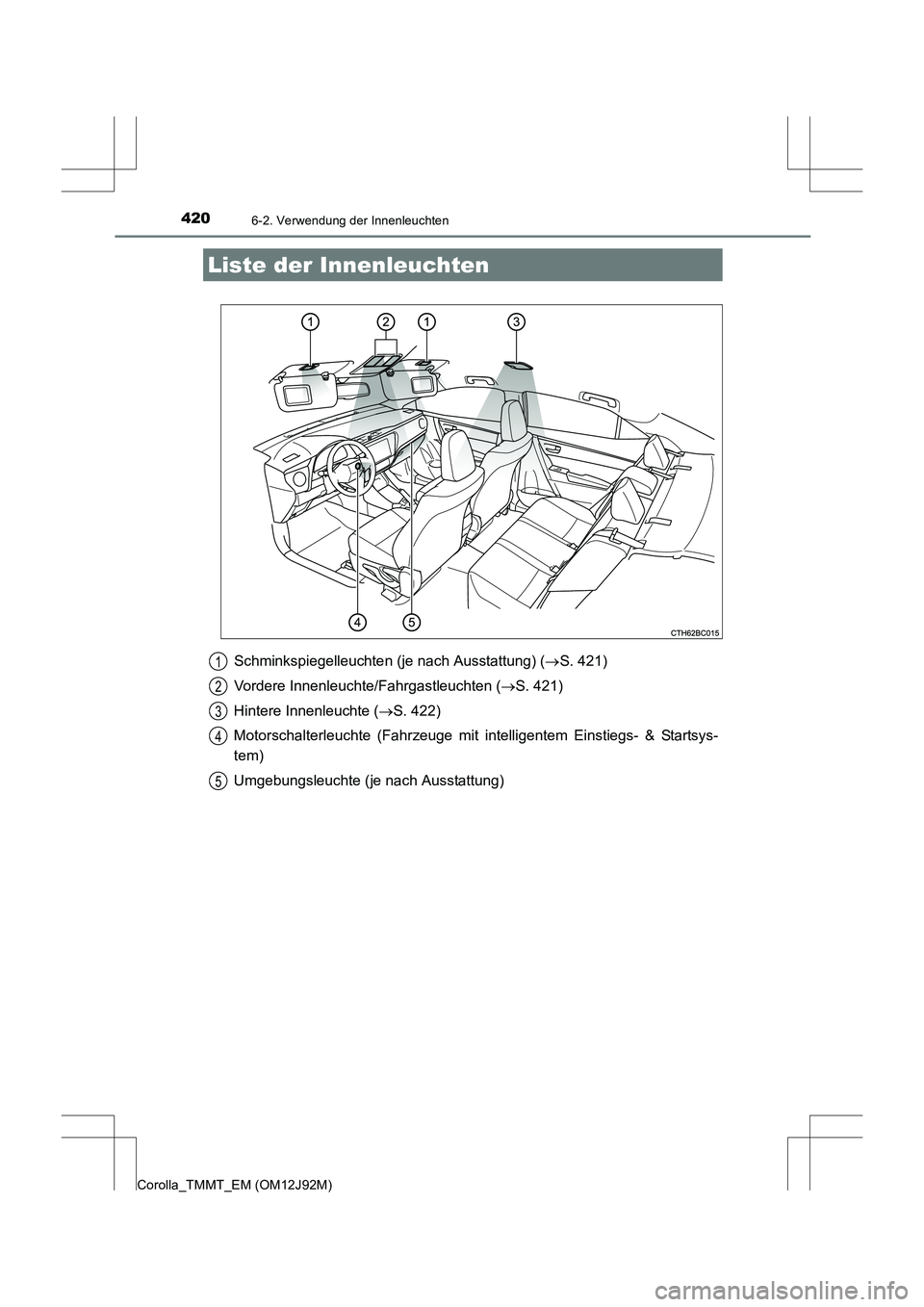

6-2. Verwendung der Innenleuchten
Schminkspiegelleuchten (je nach Ausstattung) (→S. 421)
Vordere Innenleuchte/Fahrgastleuchten ( →S. 421)
Hintere Innenleuchte ( →S. 422)
Motorschalterleuchte (Fahrzeuge mit intelligentem Einstiegs- & Startsys-
tem)
Umgebungsleuchte (je nach Ausstattung)
Liste der Innenleuchten
1
2
3
4
5

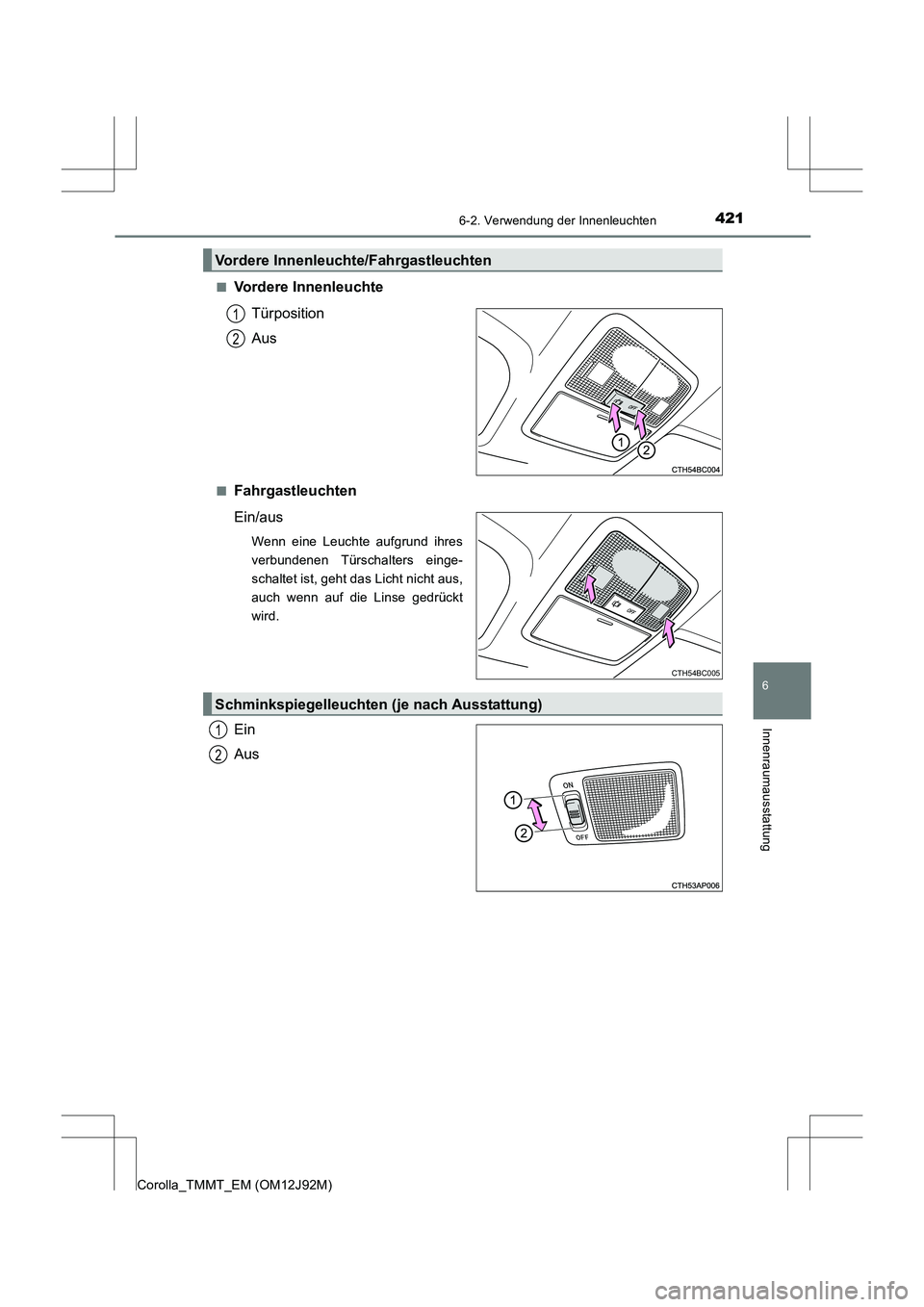

4216-2. Verwendung der Innenleuchten
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)■
Vordere Innenleuchte
Türposition
Aus
■Fahrgastleuchten
Ein/aus
Wenn eine Leuchte aufgrund ihres
verbundenen Türschalters einge-
schaltet ist, geht das Licht nicht aus,
auch wenn auf die Linse gedrückt
wird.
Ein
Aus
Vordere Innenleuchte/Fahrgastleuchten
1
2
CTH54BC005
Schminkspiegelleuchten (je nach Ausstattung)
1
2

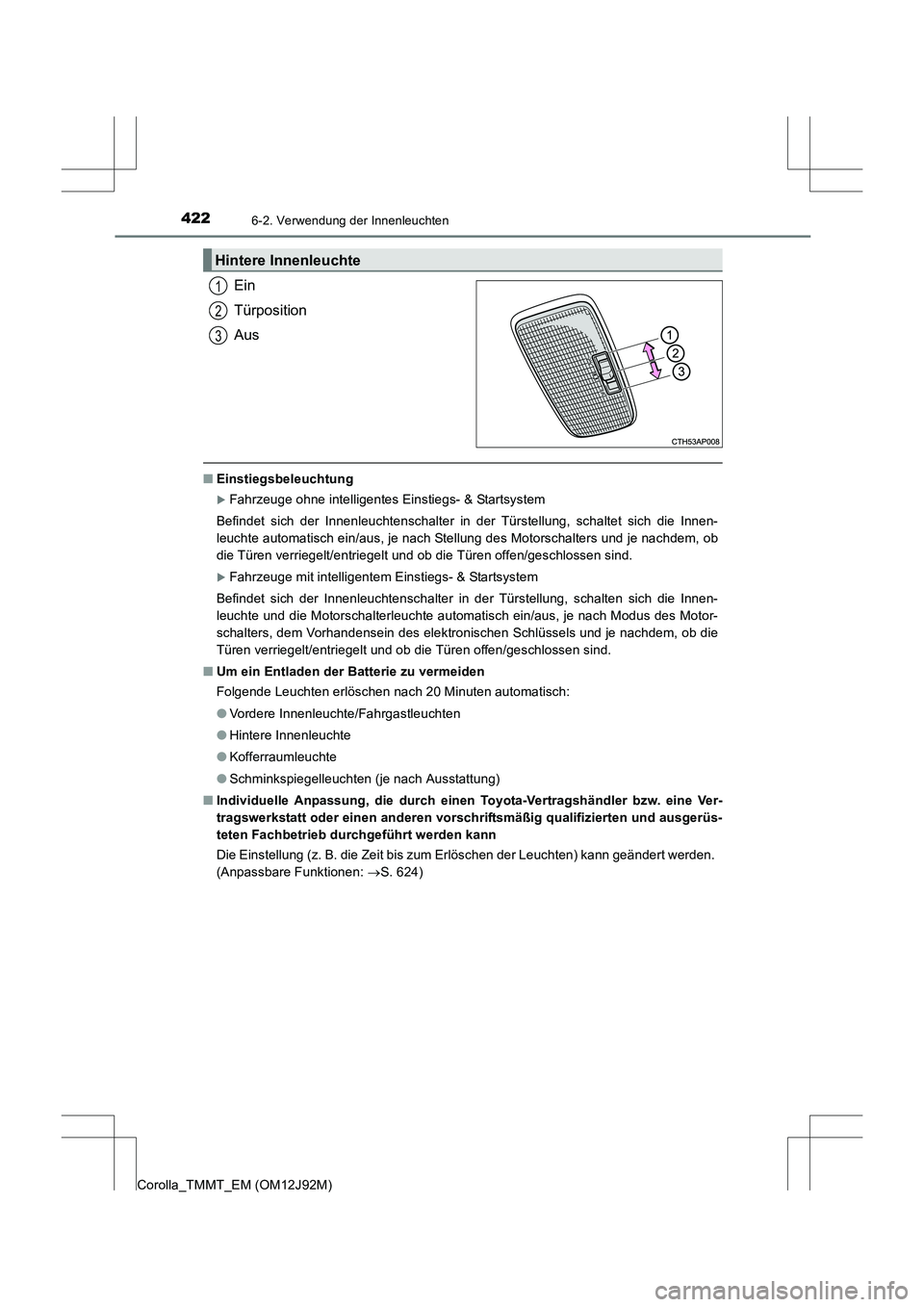

4226-2. Verwendung der Innenleuchten
Corolla_TMMT_EM (OM12J92M)
Ein
Türposition
Aus
■Einstiegsbeleuchtung
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Befindet sich der Innenleuchtenschalter in der Türstellung, schaltet sich die Innen-
leuchte automatisch ein/aus, je nach Stellung des Motorschalters und je nachdem, ob
die Türen verriegelt/entriegelt und ob die Türen offen/geschlossen sind.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Befindet sich der Innenleuchtenschalter in der Türstellung, schalten sich die Innen-
leuchte und die Motorschalterleuchte automatisch ein/aus, je nach Modus des Motor-
schalters, dem Vorhandensein des elektronischen Schlüssels und je nachdem, ob die
Türen verriegelt/entriegelt und ob die Türen offen/geschlossen sind.
■ Um ein Entladen der Batterie zu vermeiden
Folgende Leuchten erlöschen nach 20 Minuten automatisch:
●Vordere Innenleuchte/Fahrgastleuchten
● Hintere Innenleuchte
● Kofferraumleuchte
● Schminkspiegelleuchten (je nach Ausstattung)
■ Individuelle Anpassung, die durch einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb durchgeführt werden kann
Die Einstellung (z. B. die Zeit bis zum Erlöschen der Leuchten) kann geändert werden.
(Anpassbare Funktionen: →S. 624)
Hintere Innenleuchte
1
2
3

423
6
Innenraumausstattung
Corolla_TMMT_EM (OM12J92M)

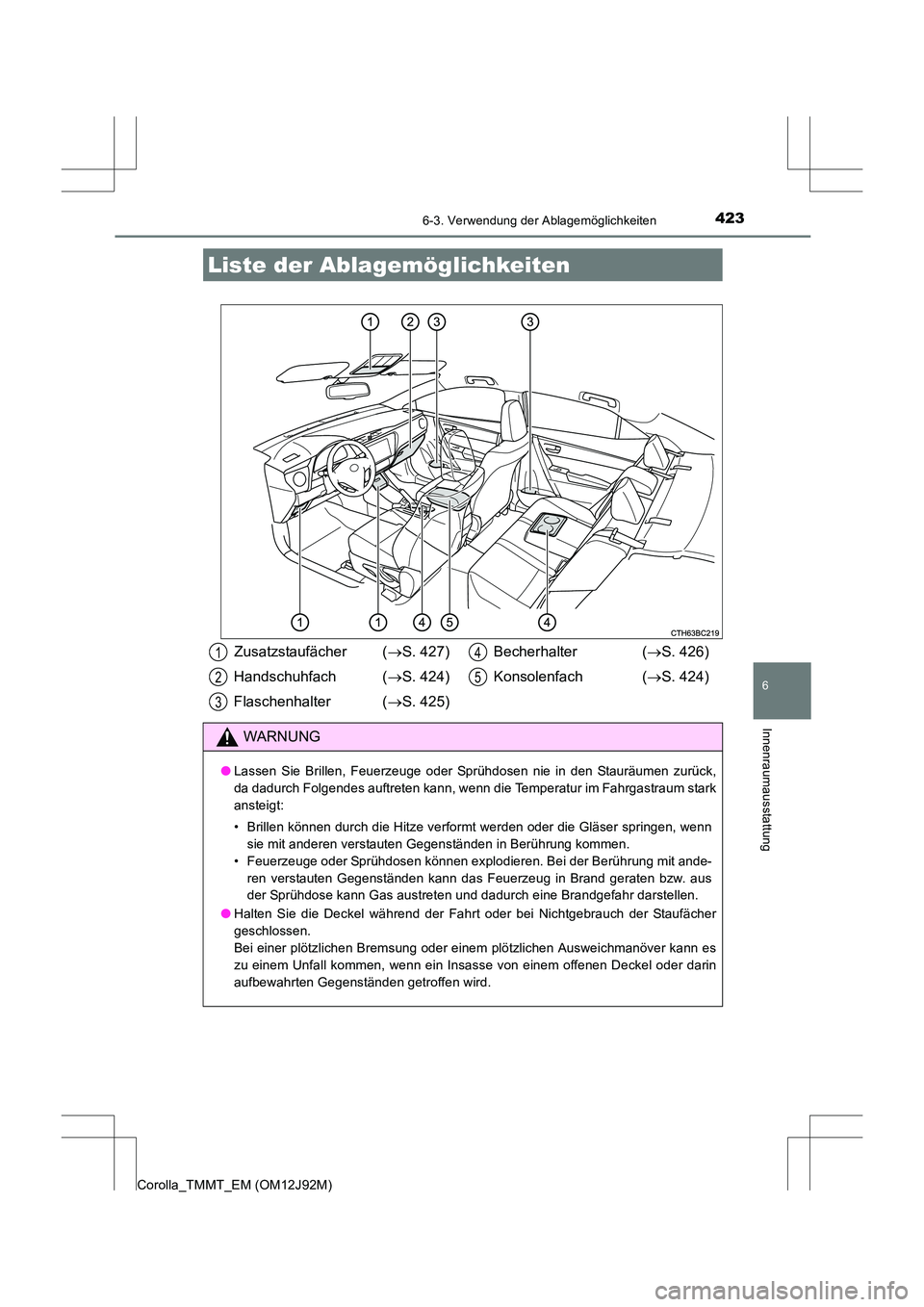

6-3. Verwendung der Ablagemöglichkeiten
Liste der Ablagemöglichkeiten
Zusatzstaufächer (→S. 427)
Handschuhfach ( →S. 424)
Flaschenhalter ( →S. 425) Becherhalter (
→S. 426)
Konsolenfach ( →S. 424)
WARNUNG
● Lassen Sie Brillen, Feuerzeuge oder Sprühdosen nie in den Stauräumen zurück,
da dadurch Folgendes auftreten kann, wenn die Temperatur im Fahrgastraum stark
ansteigt:
• Brillen können durch die Hitze verformt werden oder die Gläser springen, wenn
sie mit anderen verstauten Gegenständen in Berührung kommen.
• Feuerzeuge oder Sprühdosen können explodieren. Bei der Berührung mit ande- ren verstauten Gegenständen kann das Feuerzeug in Brand geraten bzw. aus
der Sprühdose kann Gas austreten und dadurch eine Brandgefahr darstellen.
● Halten Sie die Deckel während der Fahrt oder bei Nichtgebrauch der Staufächer
geschlossen.
Bei einer plötzlichen Bremsung oder einem plötzlichen Ausweichmanöver kann es
zu einem Unfall kommen, wenn ein Insasse von einem offenen Deckel oder darin
aufbewahrten Gegenständen getroffen wird.
1
2
3
4
5

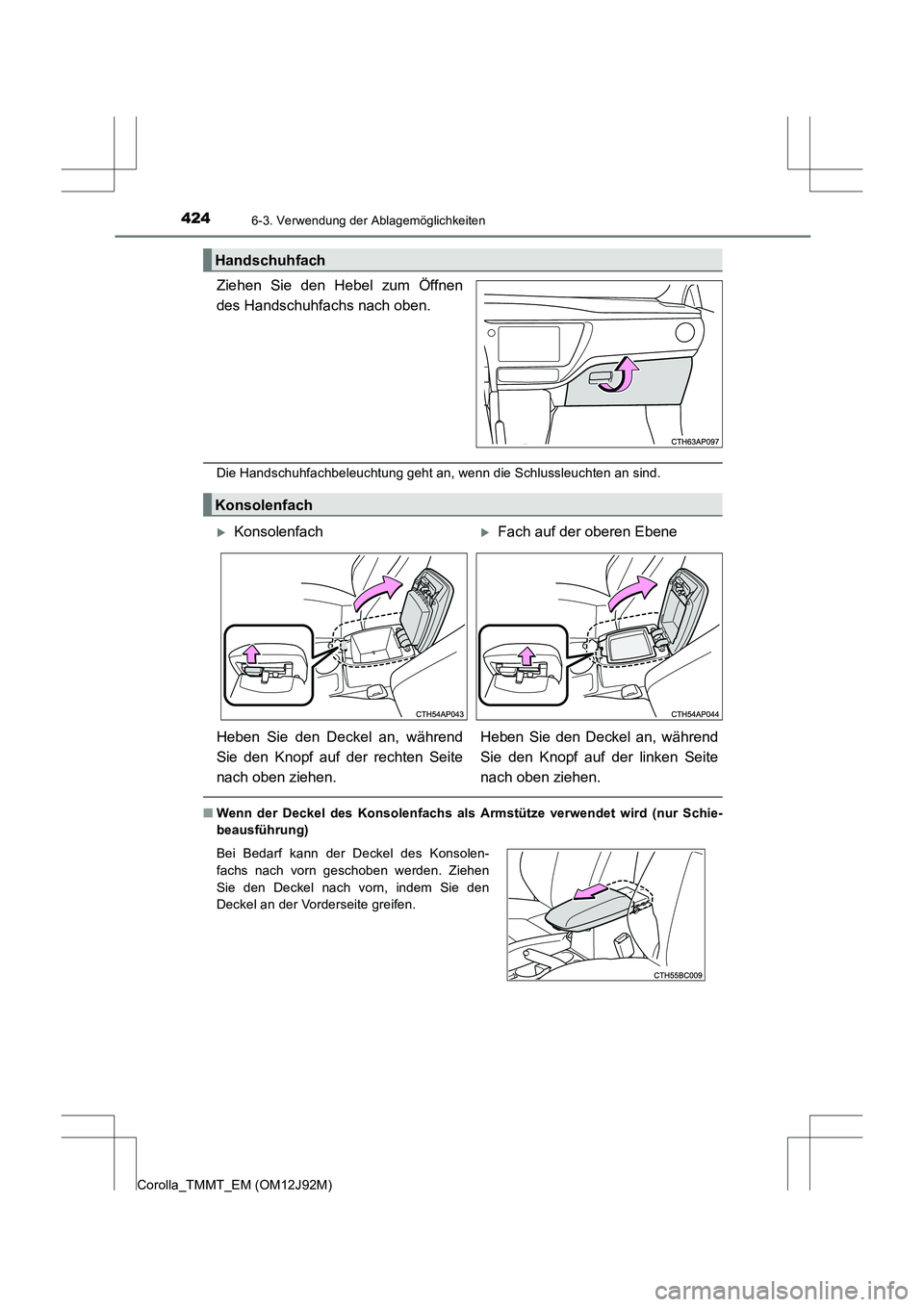

4246-3. Verwendung der Ablagemöglichkeiten
Corolla_TMMT_EM (OM12J92M)
Ziehen Sie den Hebel zum Öffnen
des Handschuhfachs nach oben.
Die Handschuhfachbeleuchtung geht an, wenn die Schlussleuchten an sind.
■Wenn der Deckel des Konsolenfachs als Armstütze verwendet wird (nur Schie-
beausführung)
Handschuhfach
Konsolenfach
XKonsolenfachXFach auf der oberen Ebene
Heben Sie den Deckel an, während
Sie den Knopf auf der rechten Seite
nach oben ziehen. Heben Sie den Deckel an, während
Sie den Knopf auf der linken Seite
nach oben ziehen.
Bei Bedarf kann der Deckel des Konsolen-
fachs nach vorn geschoben werden. Ziehen
Sie den Deckel nach vorn, indem Sie den
Deckel an der Vorderseite greifen.
