2017 TOYOTA COROLLA Betriebsanleitungen (in German)

491-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)

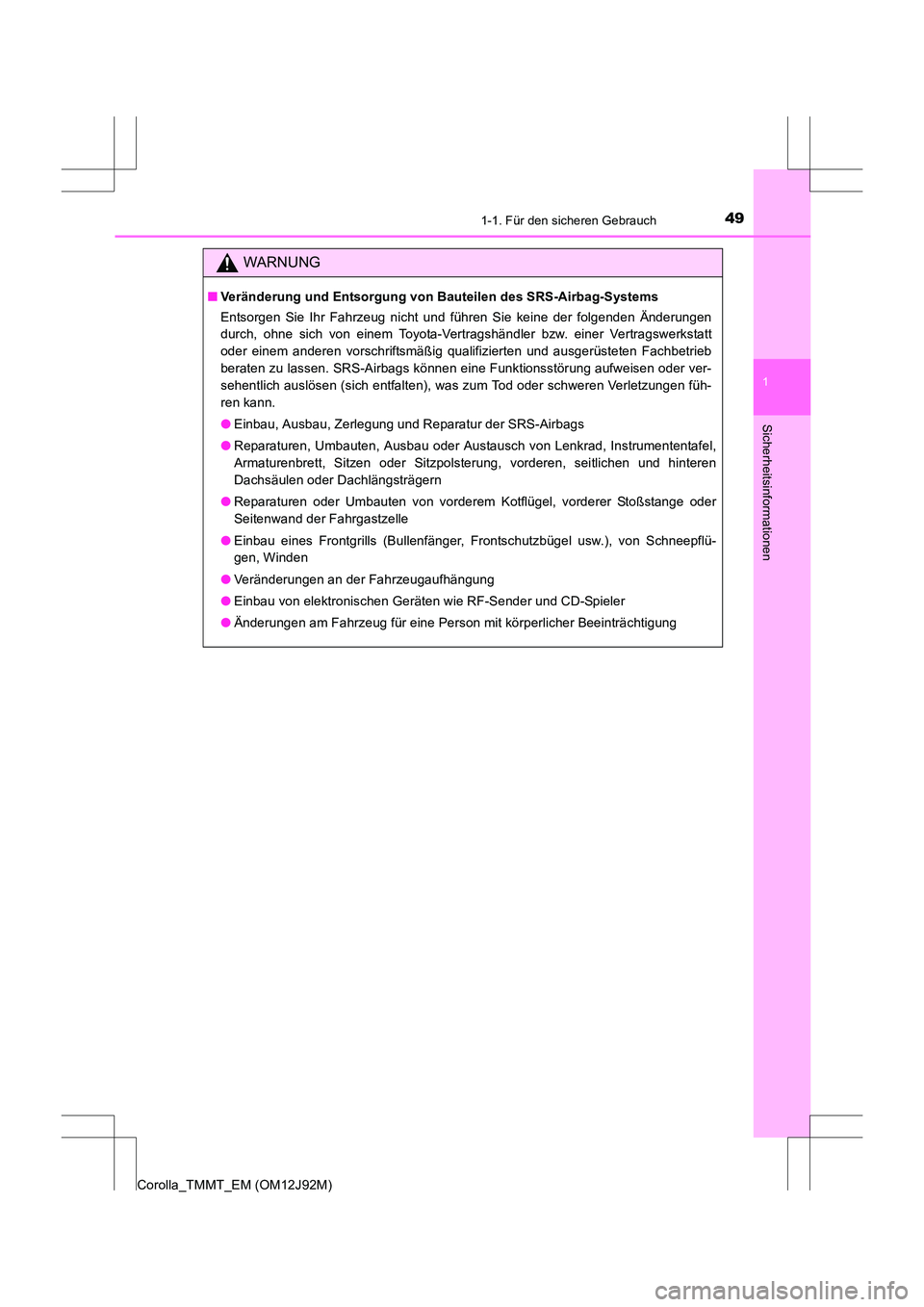

WARNUNG
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Entsorgen Sie Ihr Fahrzeug nicht und führen Sie keine der folgenden Änderungen
durch, ohne sich von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt
oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
beraten zu lassen. SRS-Airbags können eine Funktionsstörung aufweisen oder ver-
sehentlich auslösen (sich entfalten), was zum Tod oder schweren Verletzungen füh-
ren kann.
●Einbau, Ausbau, Zerlegung und Reparatur der SRS-Airbags
● Reparaturen, Umbauten, Ausbau oder Austausch von Lenkrad, Instrumententafel,
Armaturenbrett, Sitzen oder Sitzpolsterung, vorderen, seitlichen und hinteren
Dachsäulen oder Dachlängsträgern
● Reparaturen oder Umbauten von vorderem Kotflügel, vorderer Stoßstange oder
Seitenwand der Fahrgastzelle
● Einbau eines Frontgrills (Bullenfänger, Frontschutzbügel usw.), von Schneepflü-
gen, Winden
● Veränderungen an der Fahrzeugaufhängung
● Einbau von elektronischen Geräten wie RF-Sender und CD-Spieler
● Änderungen am Fahrzeug für eine Person mit körperlicher Beeinträchtigung

501-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)

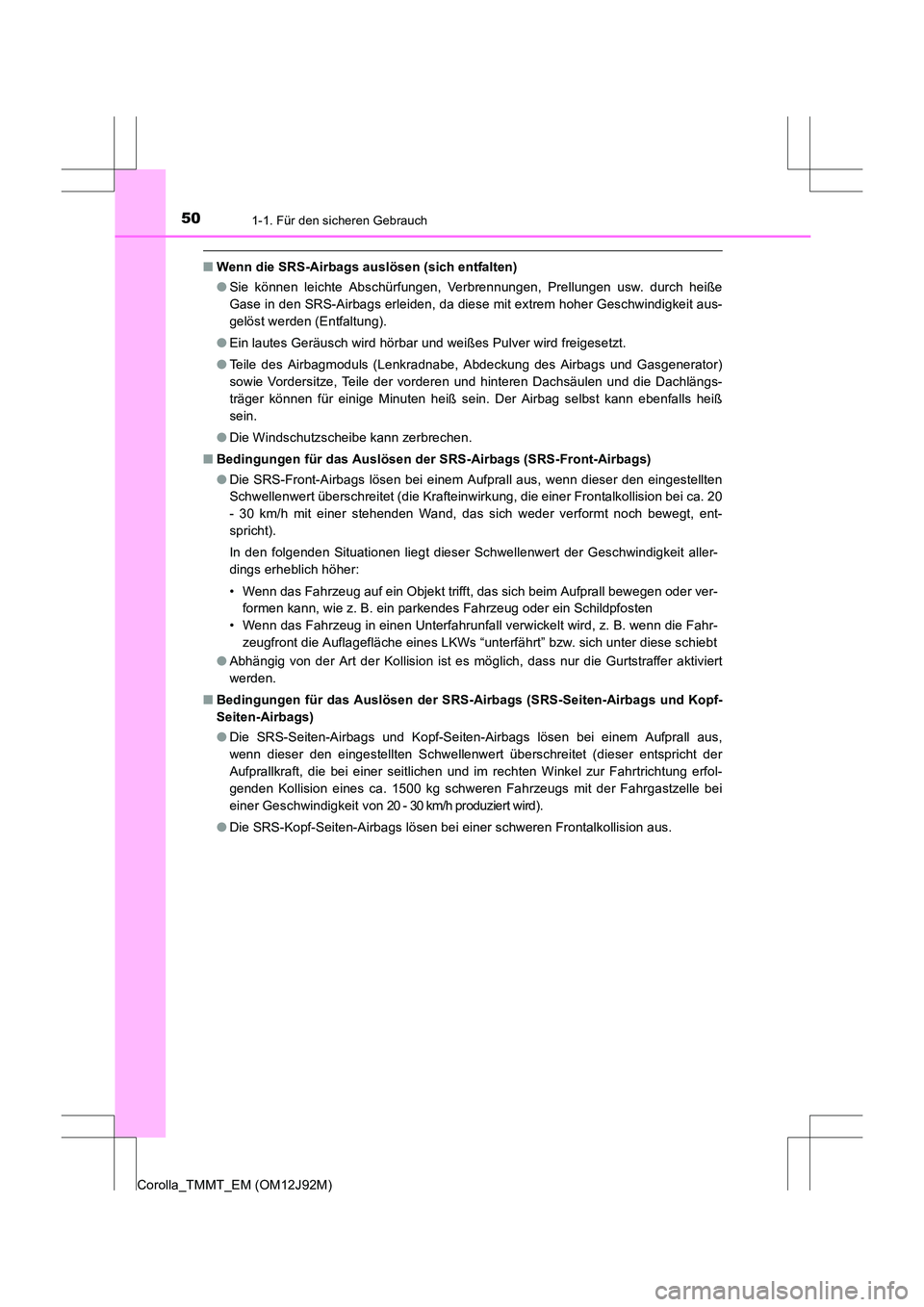

■Wenn die SRS-Airbags auslösen (sich entfalten)
●Sie können leichte Abschürfungen, Verbrennungen, Prellungen usw. durch heiße
Gase in den SRS-Airbags erleiden, da diese mit extrem hoher Geschwindigkeit aus-
gelöst werden (Entfaltung).
● Ein lautes Geräusch wird hörbar und weißes Pulver wird freigesetzt.
● Teile des Airbagmoduls (Lenkradnabe, Abdeckung des Airbags und Gasgenerator)
sowie Vordersitze, Teile der vorderen und hinteren Dachsäulen und die Dachlängs-
träger können für einige Minuten heiß sein. Der Airbag selbst kann ebenfalls heiß
sein.
● Die Windschutzscheibe kann zerbrechen.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
●Die SRS-Front-Airbags lösen bei einem Aufprall aus, wenn dieser den eingestellten
Schwellenwert überschreitet (die Krafteinwirkung, die einer Frontalkollision bei ca. 20
- 30 km/h mit einer stehenden Wand, das sich weder verformt noch bewegt, ent-
spricht).
In den folgenden Situationen liegt dieser Schwellenwert der Geschwindigkeit aller-
dings erheblich höher:
• Wenn das Fahrzeug auf ein Objekt trifft, das sich beim Aufprall bewegen oder ver-
formen kann, wie z. B. ein parkendes Fahrzeug oder ein Schildpfosten
• Wenn das Fahrzeug in einen Unterfahrunfall verwickelt wird, z. B. wenn die Fahr- zeugfront die Auflagefläche eines LKWs “unterfährt” bzw. sich unter diese schiebt
● Abhängig von der Art der Kollision ist es möglich, dass nur die Gurtstraffer aktiviert
werden.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten-Airbags und Kopf-
Seiten-Airbags)
●Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen bei einem Aufprall aus,
wenn dieser den eingestellten Schwellenwert überschreitet (dieser entspricht der
Aufprallkraft, die bei einer seitlichen und im rechten Winkel zur Fahrtrichtung erfol-
genden Kollision eines ca. 1500 kg schweren Fahrzeugs mit der Fahrgastzelle bei
einer Geschwindigkeit von 20 - 30 km/h produziert wird).
● Die SRS-Kopf-Seiten-Airbags lösen bei einer schweren Frontalkollision aus.

511-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)■

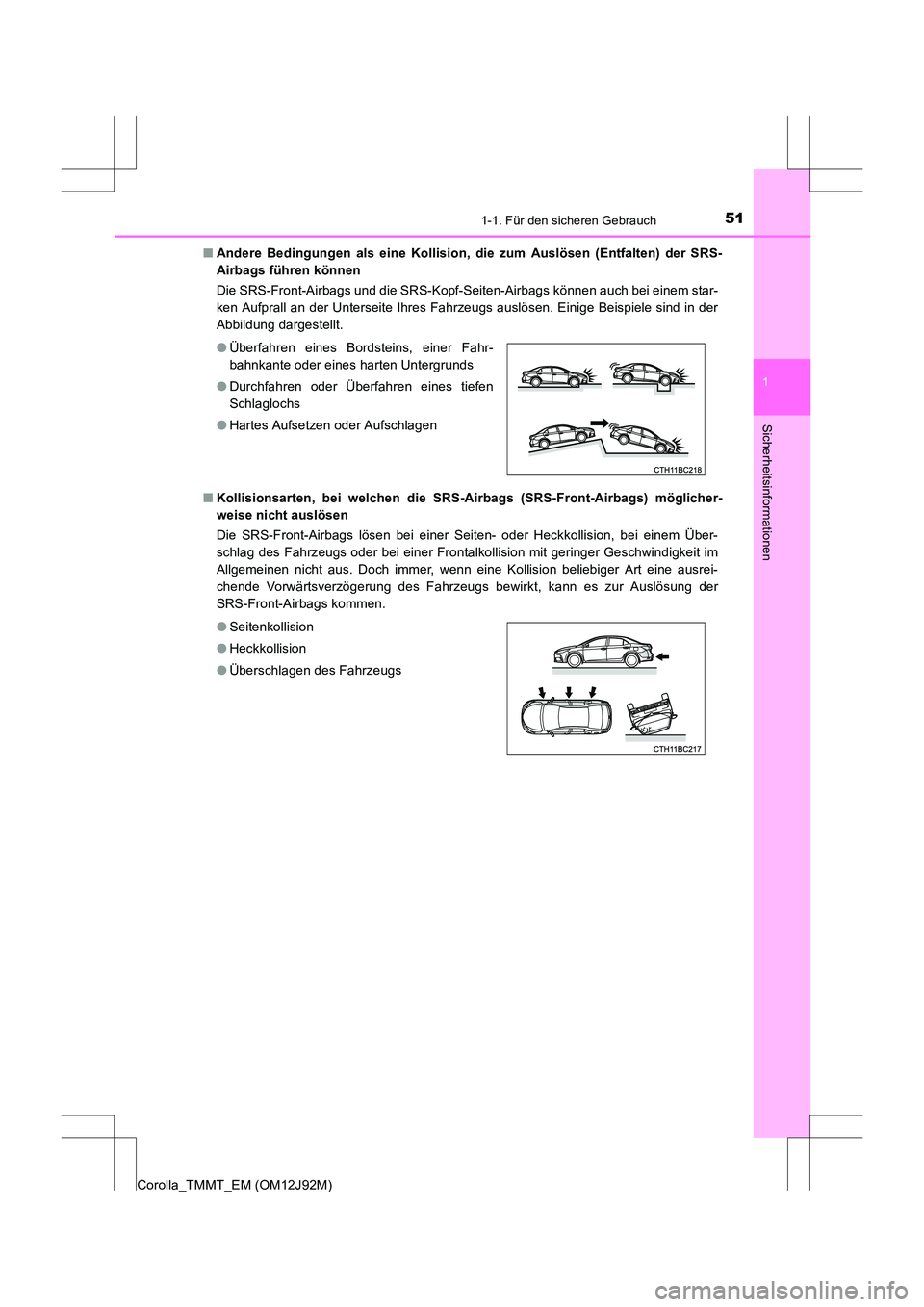

Andere Bedingungen als eine Kollision, die zum Auslösen (Entfalten) der SRS-
Airbags führen können
Die SRS-Front-Airbags und die SRS-Kopf-Seiten-Airbags können auch bei einem star-
ken Aufprall an der Unterseite Ihres Fahrzeugs auslösen. Einige Beispiele sind in der
Abbildung dargestellt.
■ Kollisionsarten, bei welchen die SRS-Airbags (SRS-Front-Airbags) möglicher-
weise nicht auslösen
Die SRS-Front-Airbags lösen bei einer Seiten- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer Frontalkollision mit geringer Geschwindigkeit im
Allgemeinen nicht aus. Doch immer, wenn eine Kollision beliebiger Art eine ausrei-
chende Vorwärtsverzögerung des Fahrzeugs bewirkt, kann es zur Auslösung der
SRS-Front-Airbags kommen. ●Überfahren eines Bordsteins, einer Fahr-
bahnkante oder eines harten Untergrunds
● Durchfahren oder Überfahren eines tiefen
Schlaglochs
● Hartes Aufsetzen oder Aufschlagen
● Seitenkollision
● Heckkollision
● Überschlagen des Fahrzeugs

521-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)■

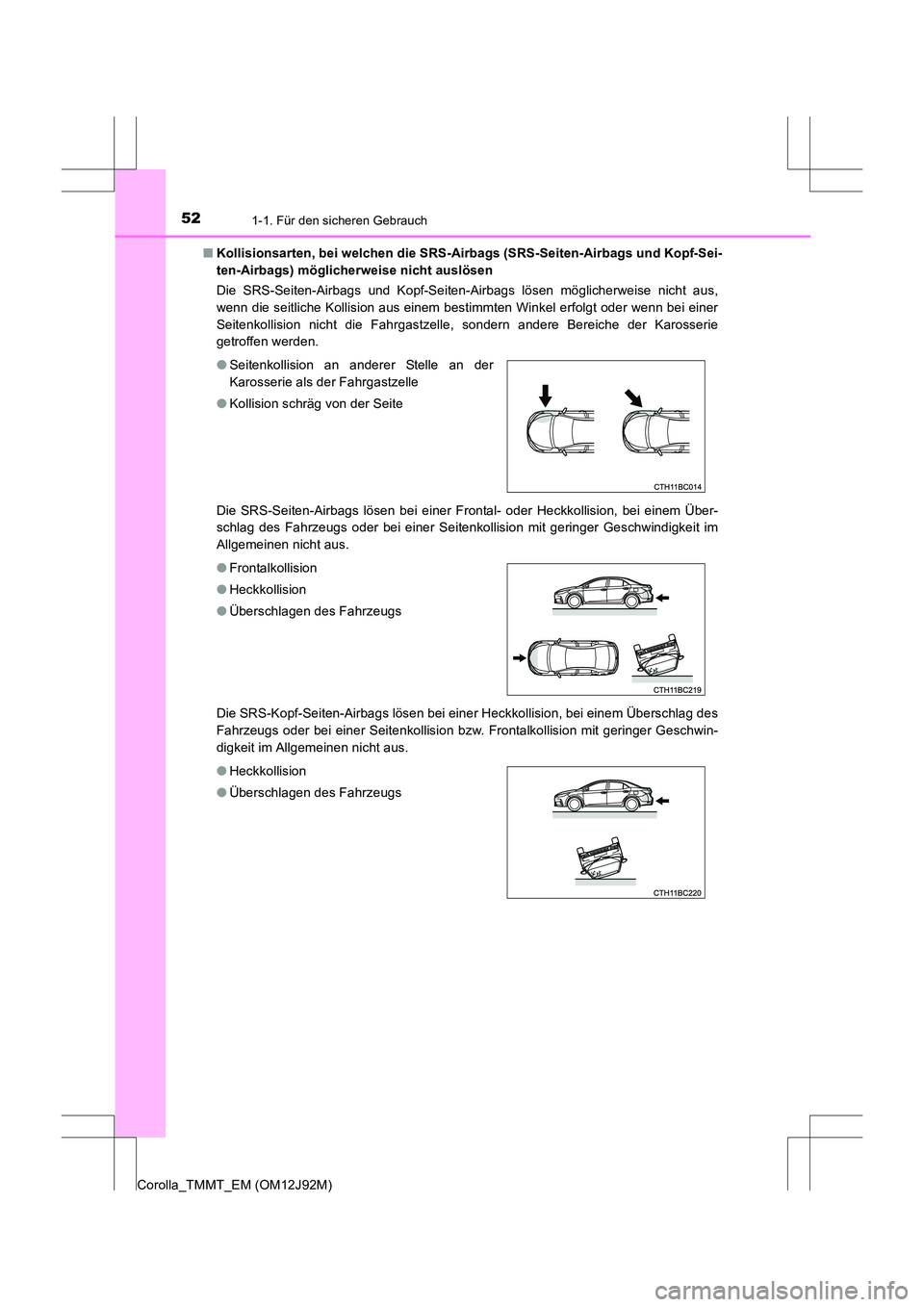

Kollisionsarten, bei welchen die SRS-Airbags (SRS-Seiten-Airbags und Kopf-Sei-
ten-Airbags) möglicherweise nicht auslösen
Die SRS-Seiten-Airbags und Kopf-Seiten-Airbags lösen möglicherweise nicht aus,
wenn die seitliche Kollision aus einem bestimmten Winkel erfolgt oder wenn bei einer
Seitenkollision nicht die Fahrgastzelle, sondern andere Bereiche der Karosserie
getroffen werden.
Die SRS-Seiten-Airbags lösen bei einer Frontal- oder Heckkollision, bei einem Über-
schlag des Fahrzeugs oder bei einer Seitenkollision mit geringer Geschwindigkeit im
Allgemeinen nicht aus.
Die SRS-Kopf-Seiten-Airbags lösen bei einer Heckkollision, bei einem Überschlag des
Fahrzeugs oder bei einer Seitenkollision bzw. Frontalkollision mit geringer Geschwin-
digkeit im Allgemeinen nicht aus. ●Seitenkollision an anderer Stelle an der
Karosserie als der Fahrgastzelle
● Kollision schräg von der Seite
● Frontalkollision
● Heckkollision
● Überschlagen des Fahrzeugs
● Heckkollision
● Überschlagen des Fahrzeugs

531-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)■

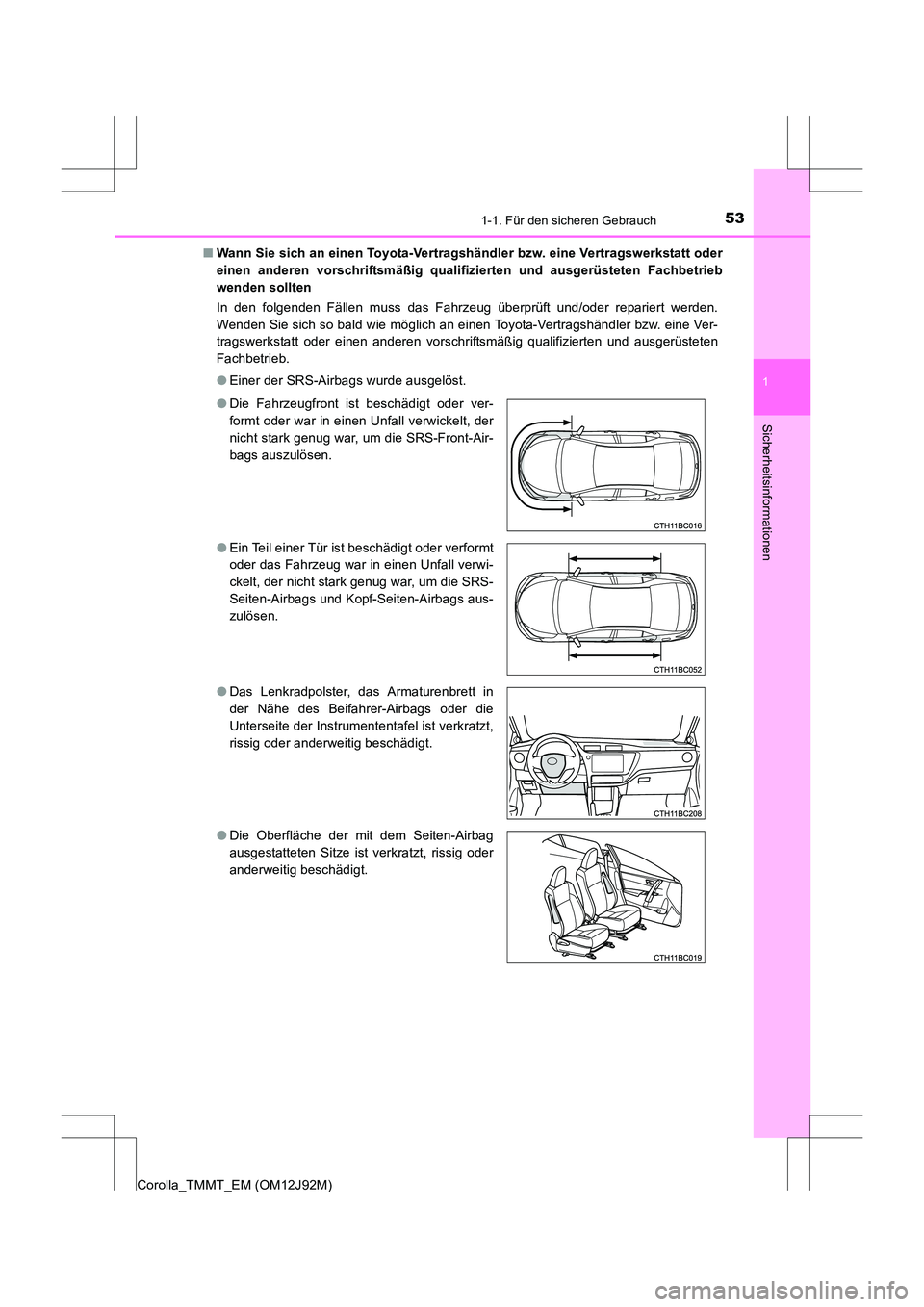

Wann Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
wenden sollten
In den folgenden Fällen muss das Fahrzeug überprüft und/oder repariert werden.
Wenden Sie sich so bald wie möglich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten
Fachbetrieb.
●Einer der SRS-Airbags wurde ausgelöst.
● Die Fahrzeugfront ist beschädigt oder ver-
formt oder war in einen Unfall verwickelt, der
nicht stark genug war, um die SRS-Front-Air-
bags auszulösen.
● Ein Teil einer Tür ist beschädigt oder verformt
oder das Fahrzeug war in einen Unfall verwi-
ckelt, der nicht stark genug war, um die SRS-
Seiten-Airbags und Kopf-Seiten-Airbags aus-
zulösen.
● Das Lenkradpolster, das Armaturenbrett in
der Nähe des Beifahrer-Airbags oder die
Unterseite der Instrumententafel ist verkratzt,
rissig oder anderweitig beschädigt.
● Die Oberfläche der mit dem Seiten-Airbag
ausgestatteten Sitze ist verkratzt, rissig oder
anderweitig beschädigt.

541-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)●
Der Bereich der vorderen Dachsäulen, hinte-
ren Dachsäulen oder der Dachlängsträger-
verkleidung (Füllung), in der die Kopf-Seiten-
Airbags untergebracht sind, ist zerkratzt, ris-
sig oder anderweitig beschädigt.

551-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
Corolla_TMMT_EM (OM12J92M)
Anzeige “PASSENGER AIR BAG”
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Die Anzeige-
leuchte “PASSENGER AIR BAG” und
“ON” leuchtet auf, wenn das Airbag-
System eingeschaltet ist (Nur wenn der
Motorschalter in der Stellung “ON” ist).
Fahrzeuge mit intelligentem Einstiegs-
& Startsystem: Die Anzeigeleuchte
“PASSENGER AIR BAG” und “ON”
leuchtet auf, wenn das Airbag-System
eingeschaltet ist (Nur wenn sich der
Motorschalter im Modus IGNITION ON
befindet).
Manueller Airbag-Ein/Aus-Schalter
Manuelles Airbag-Ein/Aus-System
Dieses System deaktiviert den Beifahrer-Airbag.
Deaktivieren Sie den Airbag nur, we nn ein Kinderrückhaltesystem auf
dem Beifahrersitz verwendet wird.
1
2

561-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)

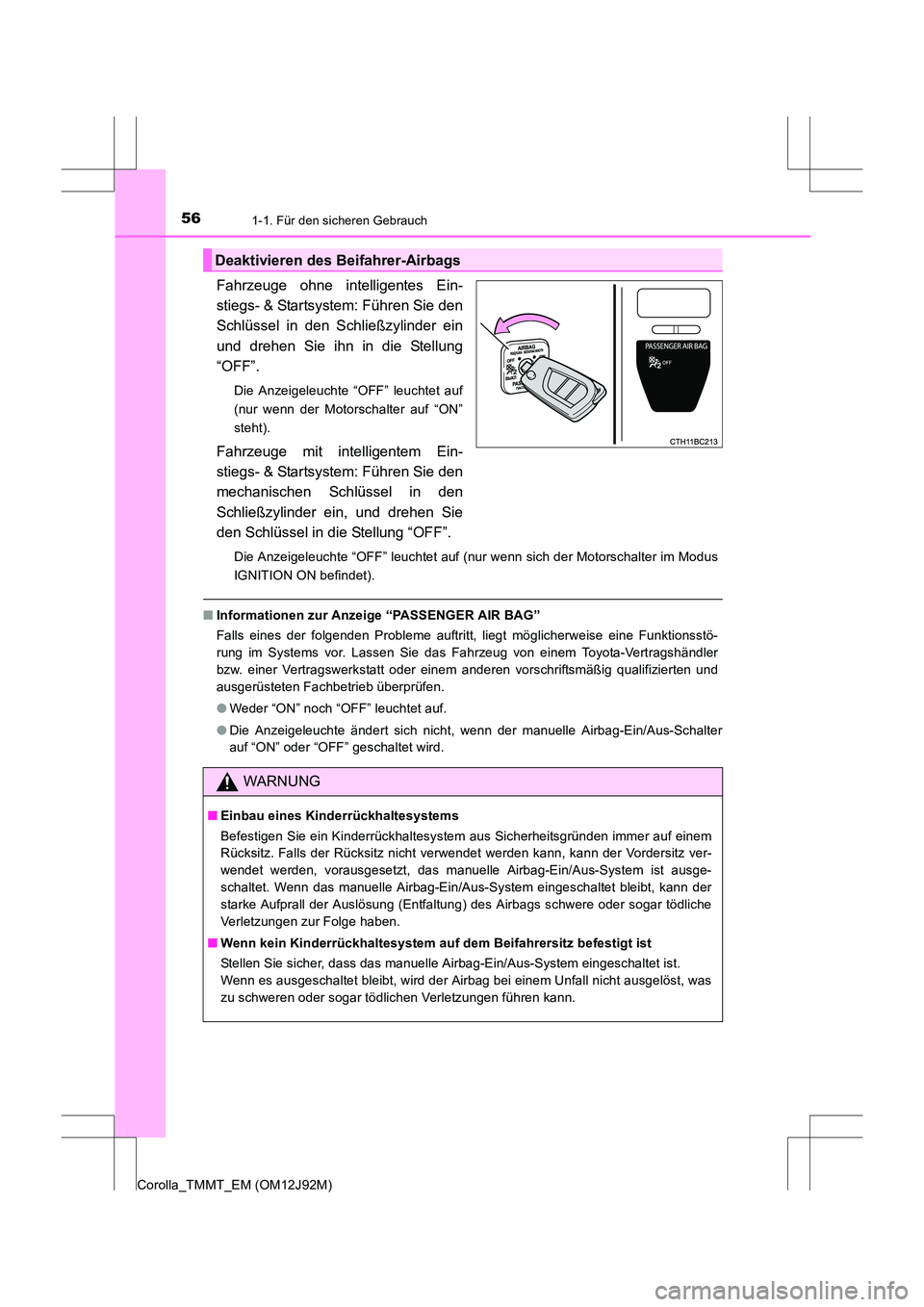

Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Führen Sie den
Schlüssel in den Schließzylinder ein
und drehen Sie ihn in die Stellung
“OFF”.
Die Anzeigeleuchte “OFF” leuchtet auf
(nur wenn der Motorschalter auf “ON”
steht).
Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem: Führen Sie den
mechanischen Schlüssel in den
Schließzylinder ein, und drehen Sie
den Schlüssel in die Stellung “OFF”.
Die Anzeigeleuchte “OFF” leuchtet auf (nur wenn sich der Motorschalter im Modus
IGNITION ON befindet).
■Informationen zur Anzeige “PASSENGER AIR BAG”
Falls eines der folgenden Probleme auftritt, liegt möglicherweise eine Funktionsstö-
rung im Systems vor. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb überprüfen.
●Weder “ON” noch “OFF” leuchtet auf.
● Die Anzeigeleuchte ändert sich nicht, wenn der manuelle Airbag-Ein/Aus-Schalter
auf “ON” oder “OFF” geschaltet wird.
Deaktivieren des Beifahrer-Airbags
WARNUNG
■ Einbau eines Kinderrückhaltesystems
Befestigen Sie ein Kinderrückhaltesystem aus Sicherheitsgründen immer auf einem
Rücksitz. Falls der Rücksitz nicht verwendet werden kann, kann der Vordersitz ver-
wendet werden, vorausgesetzt, das manuelle Airbag-Ein/Aus-System ist ausge-
schaltet. Wenn das manuelle Airbag-Ein/Aus-System eingeschaltet bleibt, kann der
starke Aufprall der Auslösung (Entfaltung) des Airbags schwere oder sogar tödliche
Verletzungen zur Folge haben.
■ Wenn kein Kinderrückhaltesystem auf dem Beifahrersitz befestigt ist
Stellen Sie sicher, dass das manuelle Airbag-Ein/Aus-System eingeschaltet ist.
Wenn es ausgeschaltet bleibt, wird der Airbag bei einem Unfall nicht ausgelöst, was
zu schweren oder sogar tödlichen Verletzungen führen kann.
