2017 TOYOTA COROLLA Betriebsanleitungen (in German)

617
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

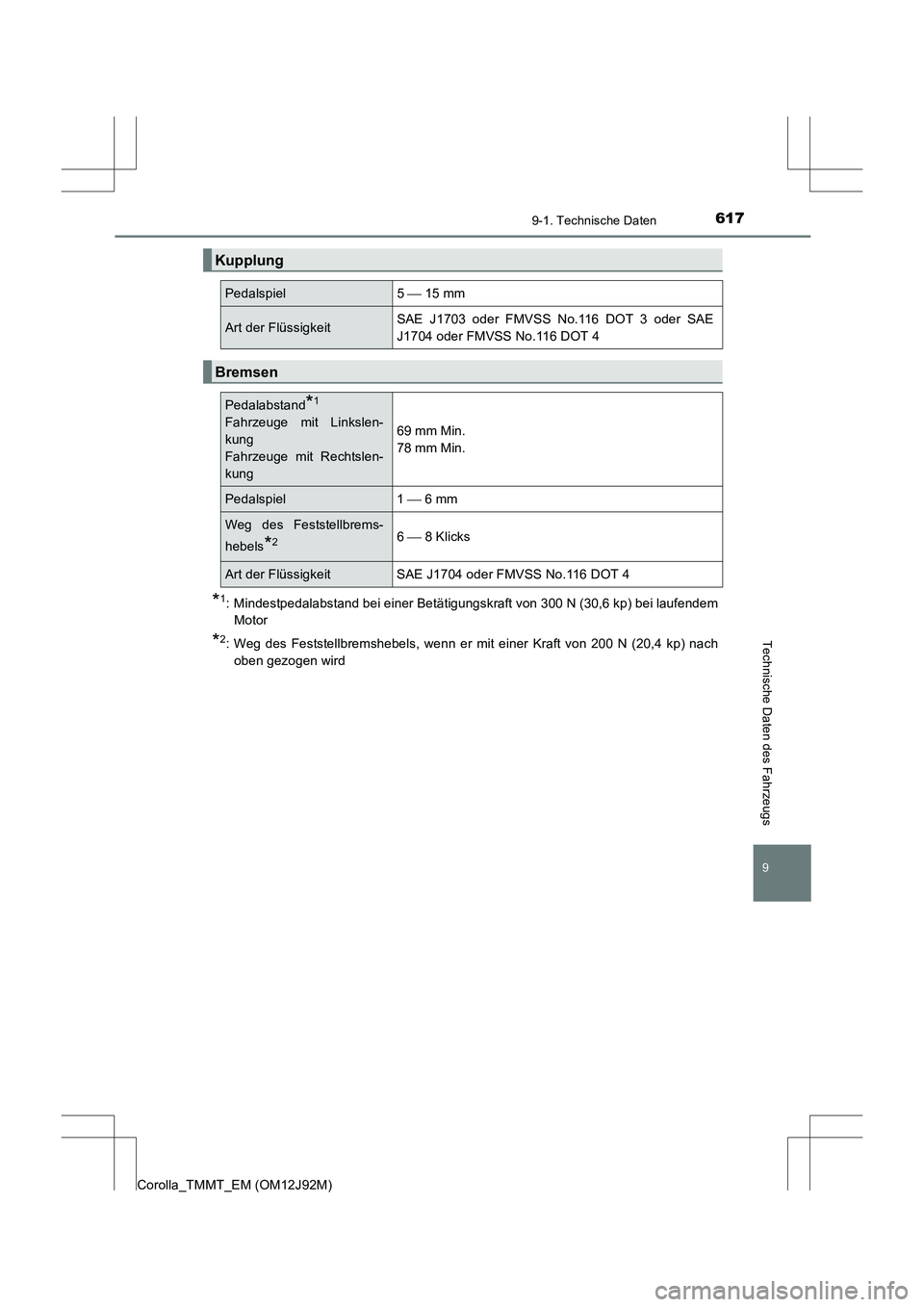

*1: Mindestpedalabstand bei einer Betätigungskraft von 300 N (30,6 kp) bei laufendemMotor
*2: Weg des Feststellbremshebels, wenn er mit einer Kraft von 200 N (20,4 kp) nach
oben gezogen wird
Kupplung
Pedalspiel5  15 mm
Art der FlüssigkeitSAE J1703 oder FMVSS No.116 DOT 3 oder SAE
J1704 oder FMVSS No.116 DOT 4
Bremsen
Pedalabstand*1
Fahrzeuge mit Linkslen-
kung
Fahrzeuge mit Rechtslen-
kung69 mm Min.
78 mm Min.
Pedalspiel 1  6 mm
Weg des Feststellbrems-
hebels
*26  8 Klicks
Art der Flüssigkeit SAE J1704 oder FMVSS No.116 DOT 4

6189-1. Technische Daten
Corolla_TMMT_EM (OM12J92M)

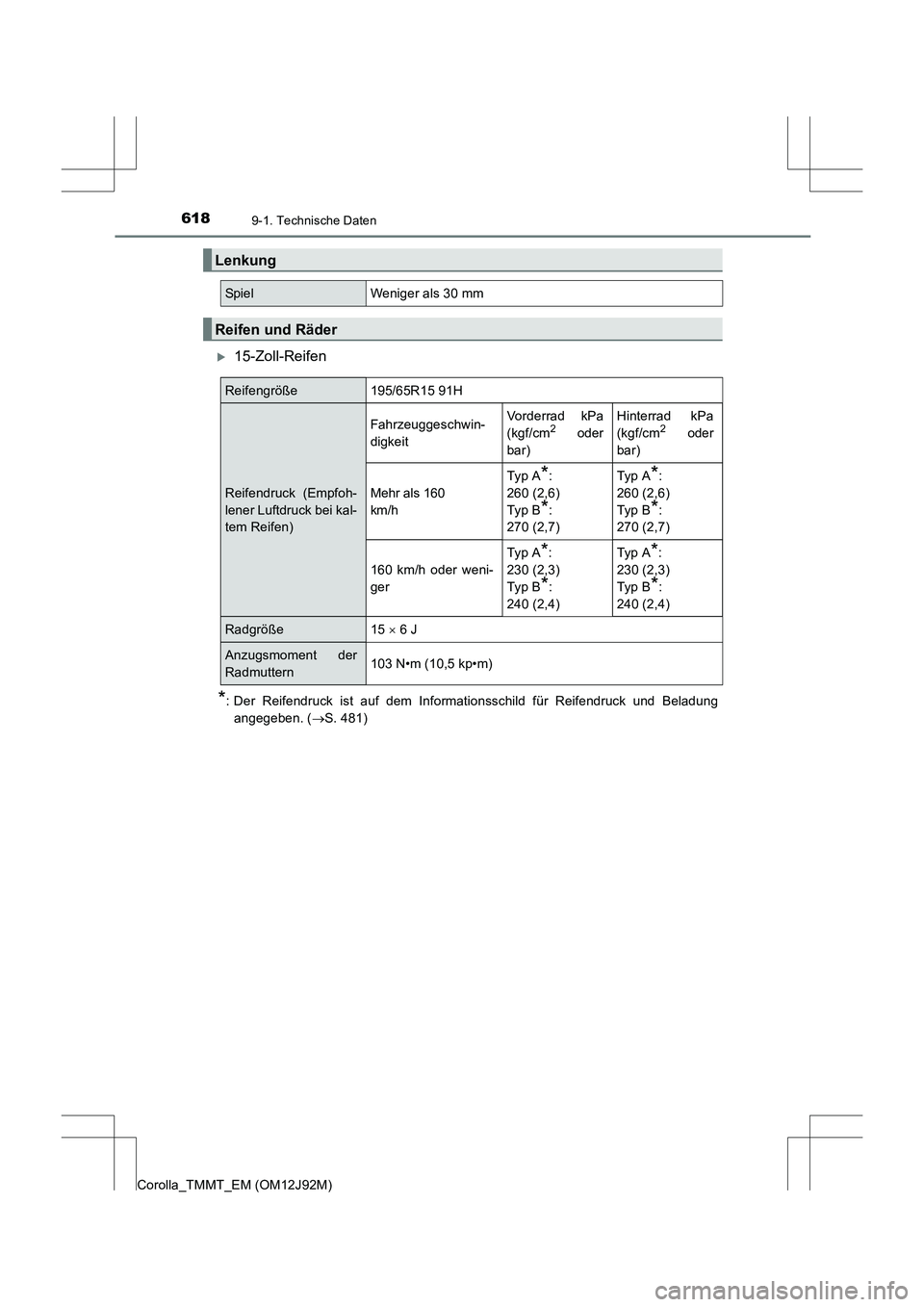

X15-Zoll-Reifen
*: Der Reifendruck ist auf dem Informationsschild für Reifendruck und Beladungangegeben. ( →S. 481)
Lenkung
Spie lWeniger als 30 mm
Reifen und Räder
Reifengröße195/65R15 91H
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeitVorderrad kPa
(kgf/cm2 oder
bar)
Hinterrad kPa
(kgf/cm2 oder
bar)
Mehr als 160
km/h
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
Ty p A*:
260 (2,6)
Ty p B
*:
270 (2,7)
160 km/h oder weni-
ger
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Ty p A*:
230 (2,3)
Ty p B
*:
240 (2,4)
Radgröße15 × 6 J
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)

619
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

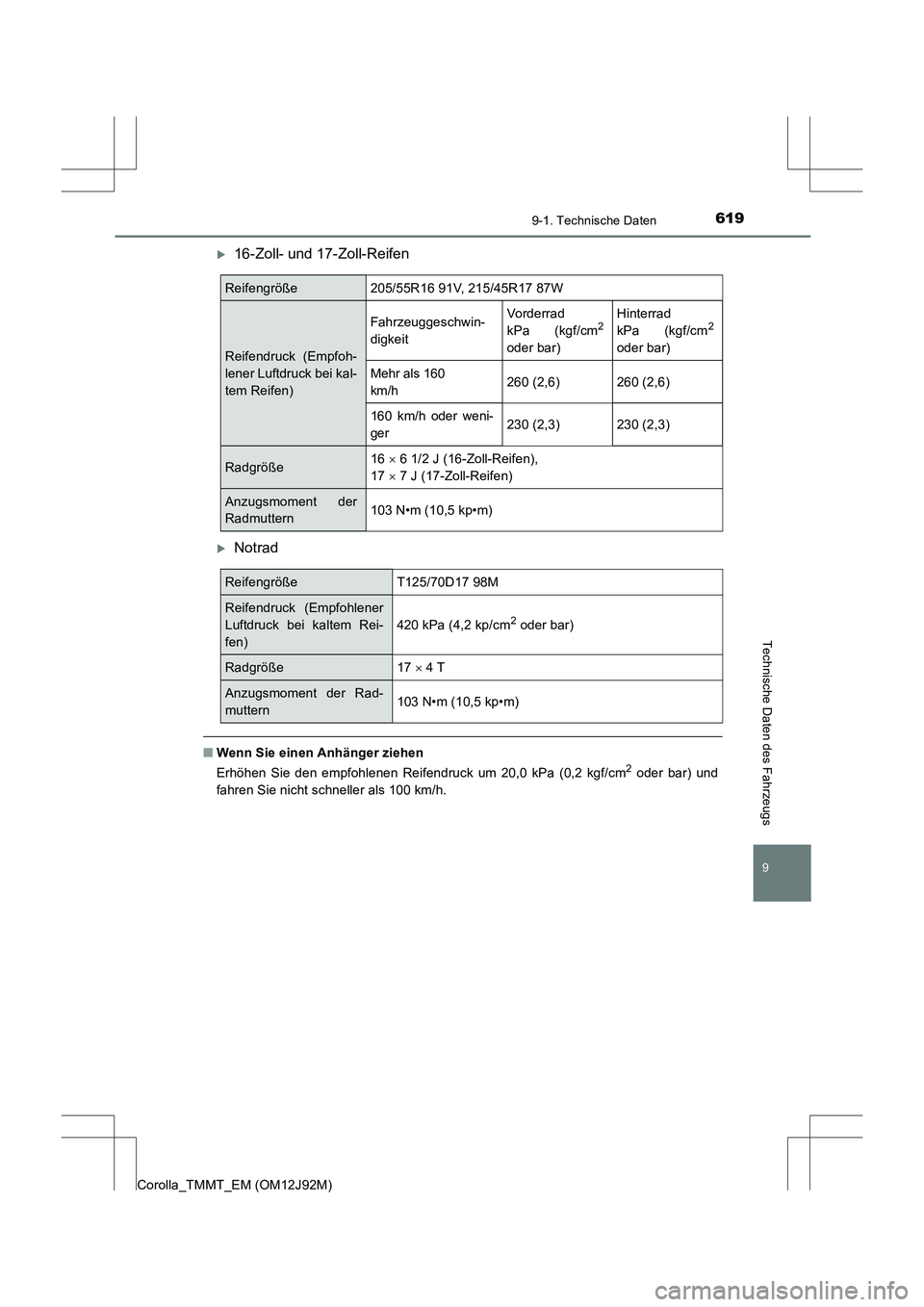

X16-Zoll- und 17-Zoll-Reifen
XNotrad
■Wenn Sie einen Anhänger ziehen
Erhöhen Sie den empfohlenen Reifendruck um 20,0 kPa (0,2 kgf/cm2 oder bar) und
fahren Sie nicht schneller als 100 km/h.
Reifengröße205/55R16 91V, 215/45R17 87W
Reifendruck (Empfoh-
lener Luftdruck bei kal-
tem Reifen)
Fahrzeuggeschwin-
digkeitVorderrad
kPa (kgf/cm2
oder bar)
Hinterrad
kPa (kgf/cm2
oder bar)
Mehr als 160
km/h260 (2,6)260 (2,6)
160 km/h oder weni-
ger230 (2,3)230 (2,3)
Radgröße16 × 6 1/2 J (16-Zoll-Reifen),
17 × 7 J (17-Zoll-Reifen)
Anzugsmoment der
Radmuttern103 N•m (10,5 kp•m)
ReifengrößeT125/70D17 98M
Reifendruck (Empfohlener
Luftdruck bei kaltem Rei-
fen)
420 kPa (4,2 kp/cm2 oder bar)
Radgröße17 × 4 T
Anzugsmoment der Rad-
muttern103 N•m (10,5 kp•m)

6209-1. Technische Daten
Corolla_TMMT_EM (OM12J92M)

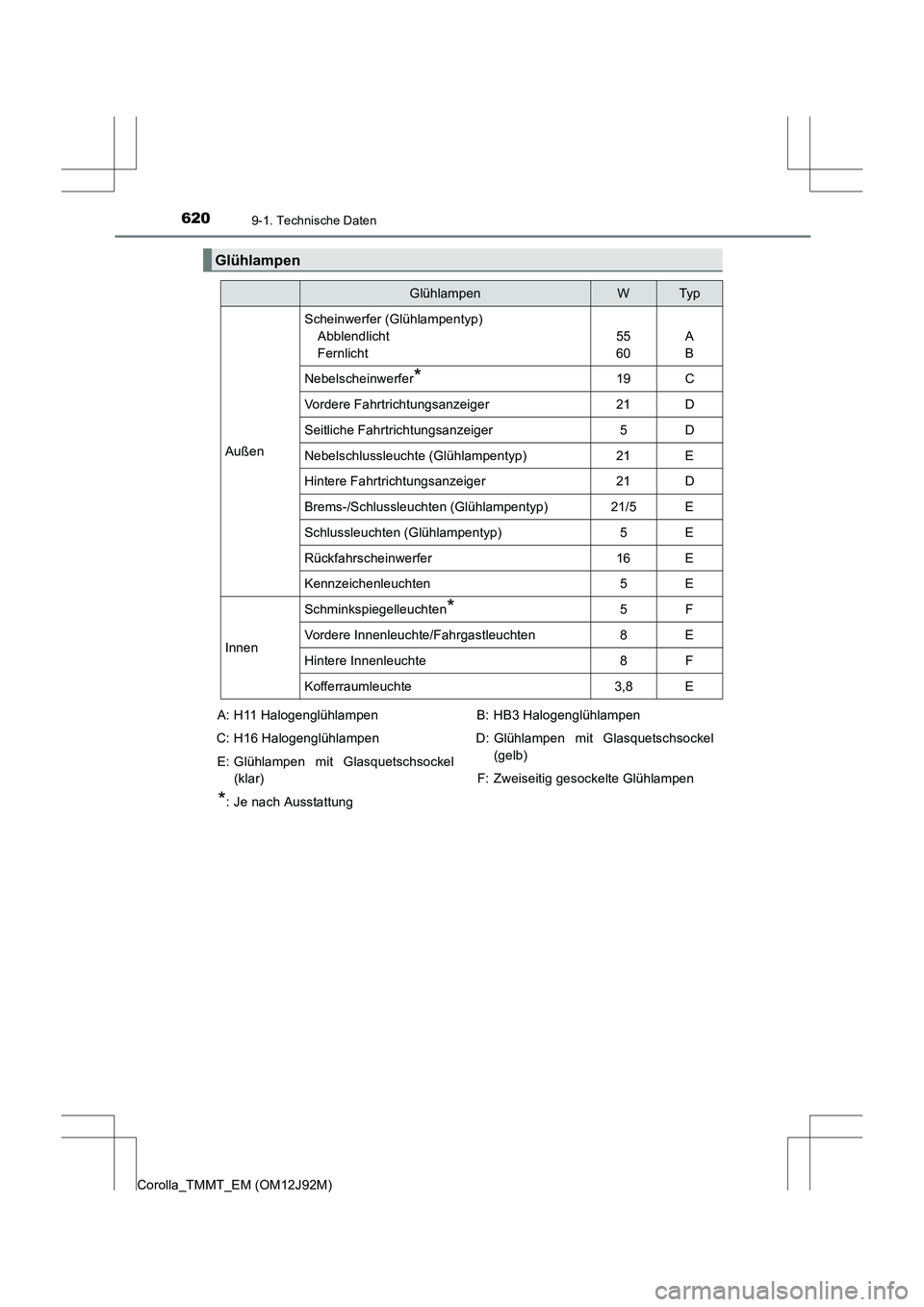

Glühlampen
GlühlampenWTyp
Außen
Scheinwerfer (Glühlampentyp)Abblendlicht
Fernlicht
55
60A
B
Nebelscheinwerfer*19C
Vordere Fahrtrichtungsanzeiger21D
Seitliche Fahrtrichtungsanzeiger5D
Nebelschlussleuchte (Glühlampentyp)21E
Hintere Fahrtrichtungsanzeiger21D
Brems-/Schlussleuchten (Glühlampentyp)21/5E
Schlussleuchten (Glühlampentyp)5E
Rückfahrscheinwerfer16E
Kennzeichenleuchten5E
Innen
Schminkspiegelleuchten*5F
Vordere Innenleuchte/Fahrgastleuchten8E
Hintere Innenleuchte8F
Kofferraumleuchte3,8E
A: H11 Halogenglühlampen
C: H16 Halogenglühlampen E: Glühlampen mit Glasquetschsockel (klar)
*: Je nach Ausstattung B: HB3 Halogenglühlampen
D: Glühlampen mit Glasquetschsockel (gelb)
F: Zweiseitig gesockelte Glühlampen

621
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

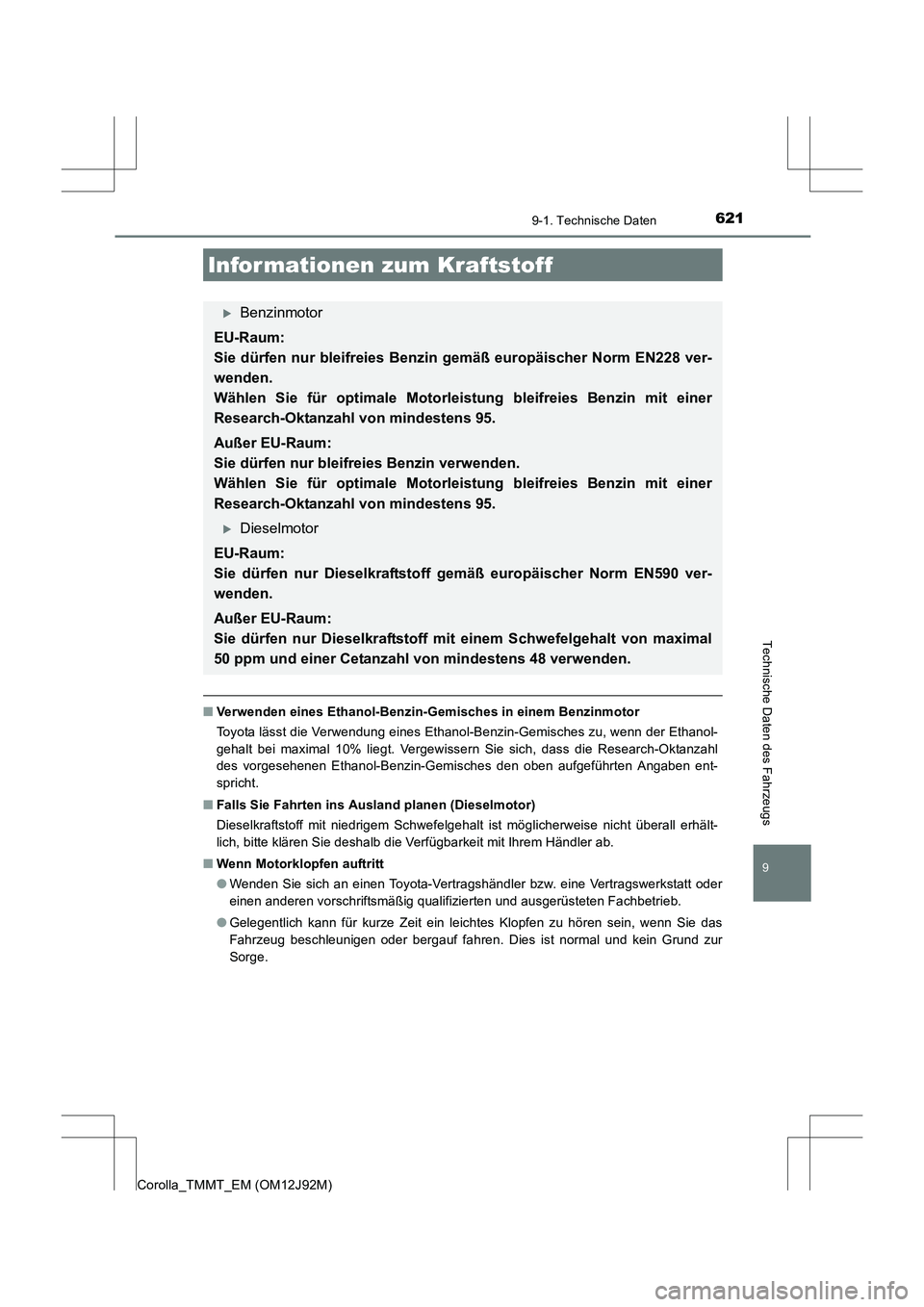

■Verwenden eines Ethanol-Benzin-Gemisches in einem Benzinmotor
Toyota lässt die Verwendung eines Ethanol-Benzin-Gemisches zu, wenn der Ethanol-
gehalt bei maximal 10% liegt. Vergewissern Sie sich, dass die Research-Oktanzahl
des vorgesehenen Ethanol-Benzin-Gemisches den oben aufgeführten Angaben ent-
spricht.
■ Falls Sie Fahrten ins Ausland planen (Dieselmotor)
Dieselkraftstoff mit niedrigem Schwefelgehalt ist möglicherweise nicht überall erhält-
lich, bitte klären Sie deshalb die Verfügbarkeit mit Ihrem Händler ab.
■ Wenn Motorklopfen auftritt
●Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder
einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Gelegentlich kann für kurze Zeit ein leichtes Klopfen zu hören sein, wenn Sie das
Fahrzeug beschleunigen oder bergauf fahren. Dies ist normal und kein Grund zur
Sorge.
Infor mationen zum Kraftstoff
XBenzinmotor
EU-Raum:
Sie dürfen nur bleifreies Benzin gemäß europäischer Norm EN228 ver-
wenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
Außer EU-Raum:
Sie dürfen nur bleifreies Benzin verwenden.
Wählen Sie für optimale Motorleistung bleifreies Benzin mit einer
Research-Oktanzahl von mindestens 95.
XDieselmotor
EU-Raum:
Sie dürfen nur Dieselkraftstoff gemäß europäischer Norm EN590 ver-
wenden.
Außer EU-Raum:
Sie dürfen nur Dieselkraftstoff mit einem Schwefelgehalt von maximal
50 ppm und einer Cetanzahl von mindestens 48 verwenden.

6229-1. Technische Daten
Corolla_TMMT_EM (OM12J92M)

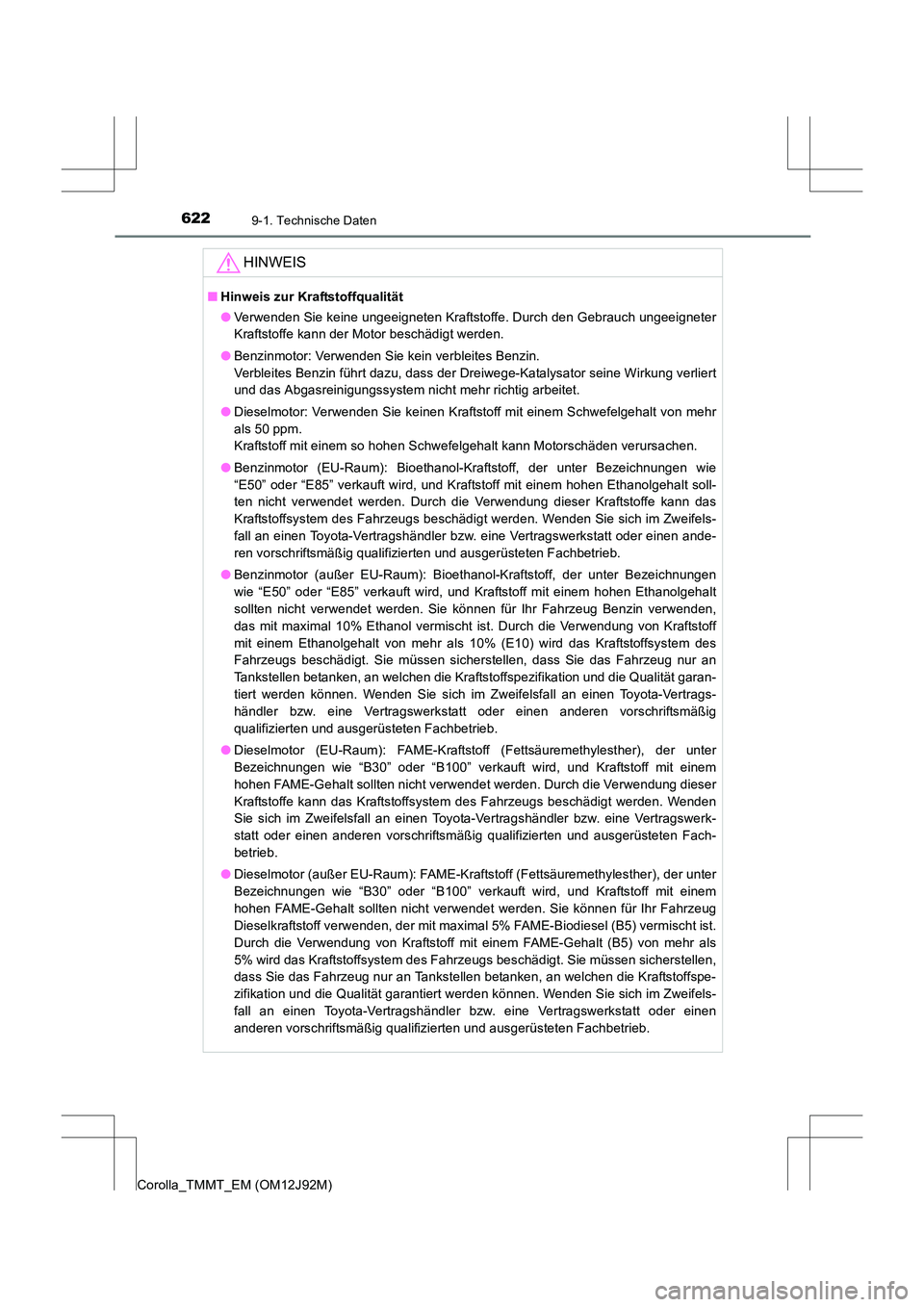

HINWEIS
■Hinweis zur Kraftstoffqualität
●Verwenden Sie keine ungeeigneten Kraftstoffe. Durch den Gebrauch ungeeigneter
Kraftstoffe kann der Motor beschädigt werden.
● Benzinmotor: Verwenden Sie kein verbleites Benzin.
Verbleites Benzin führt dazu, dass der Dreiwege-Katalysator seine Wirkung verliert
und das Abgasreinigungssystem nicht mehr richtig arbeitet.
● Dieselmotor: Verwenden Sie keinen Kraftstoff mit einem Schwefelgehalt von mehr
als 50 ppm.
Kraftstoff mit einem so hohen Schwefelgehalt kann Motorschäden verursachen.
● Benzinmotor (EU-Raum): Bioethanol-Kraftstoff, der unter Bezeichnungen wie
“E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt soll-
ten nicht verwendet werden. Durch die Verwendung dieser Kraftstoffe kann das
Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-
ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Benzinmotor (außer EU-Raum): Bioethanol-Kraftstoff, der unter Bezeichnungen
wie “E50” oder “E85” verkauft wird, und Kraftstoff mit einem hohen Ethanolgehalt
sollten nicht verwendet werden. Sie können für Ihr Fahrzeug Benzin verwenden,
das mit maximal 10% Ethanol vermischt ist. Durch die Verwendung von Kraftstoff
mit einem Ethanolgehalt von mehr als 10% (E10) wird das Kraftstoffsystem des
Fahrzeugs beschädigt. Sie müssen sicherstellen, dass Sie das Fahrzeug nur an
Tankstellen betanken, an welchen die Kraftstoffspezifikation und die Qualität garan-
tiert werden können. Wenden Sie sich im Zweifelsfall an einen Toyota-Vertrags-
händler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Dieselmotor (EU-Raum): FAME-Kraftstoff (Fettsäuremethylesther), der unter
Bezeichnungen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem
hohen FAME-Gehalt sollten nicht verwendet werden. Durch die Verwendung dieser
Kraftstoffe kann das Kraftstoffsystem des Fahrzeugs beschädigt werden. Wenden
Sie sich im Zweifelsfall an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
● Dieselmotor (außer EU-Raum): FAME-Kraftstoff (Fettsäuremethylesther), der unter
Bezeichnungen wie “B30” oder “B100” verkauft wird, und Kraftstoff mit einem
hohen FAME-Gehalt sollten nicht verwendet werden. Sie können für Ihr Fahrzeug
Dieselkraftstoff verwenden, der mit maximal 5% FAME-Biodiesel (B5) vermischt ist.
Durch die Verwendung von Kraftstoff mit einem FAME-Gehalt (B5) von mehr als
5% wird das Kraftstoffsystem des Fahrzeugs beschädigt. Sie müssen sicherstellen,
dass Sie das Fahrzeug nur an Tankstellen betanken, an welchen die Kraftstoffspe-
zifikation und die Qualität garantiert werden können. Wenden Sie sich im Zweifels-
fall an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

623
9
9-1. Technische Daten
Technische Daten des Fahrzeugs
Corolla_TMMT_EM (OM12J92M)

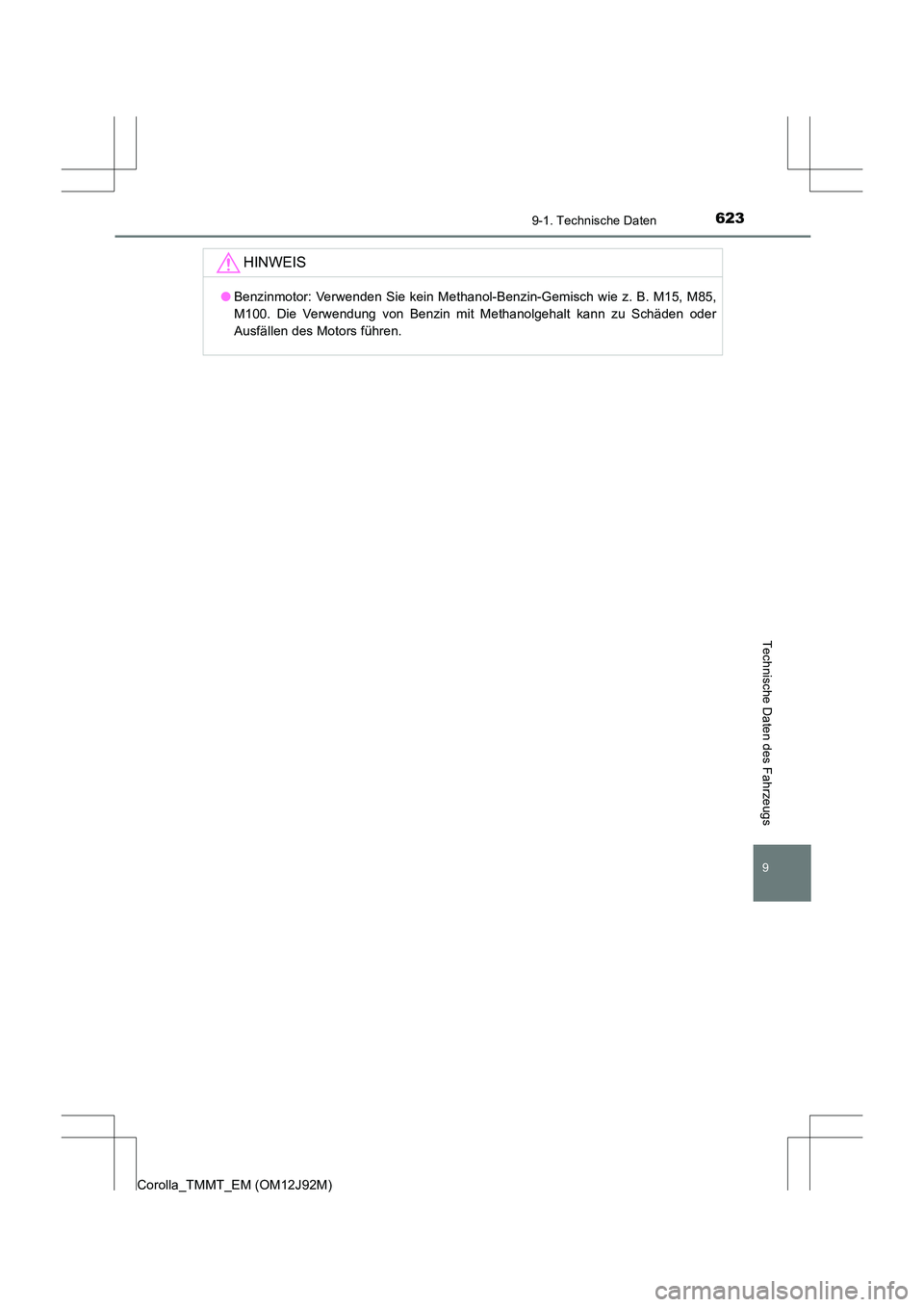

HINWEIS
●Benzinmotor: Verwenden Sie kein Methanol-Benzin-Gemisch wie z. B. M15, M85,
M100. Die Verwendung von Benzin mit Methanolgehalt kann zu Schäden oder
Ausfällen des Motors führen.

624
Corolla_TMMT_EM (OM12J92M)

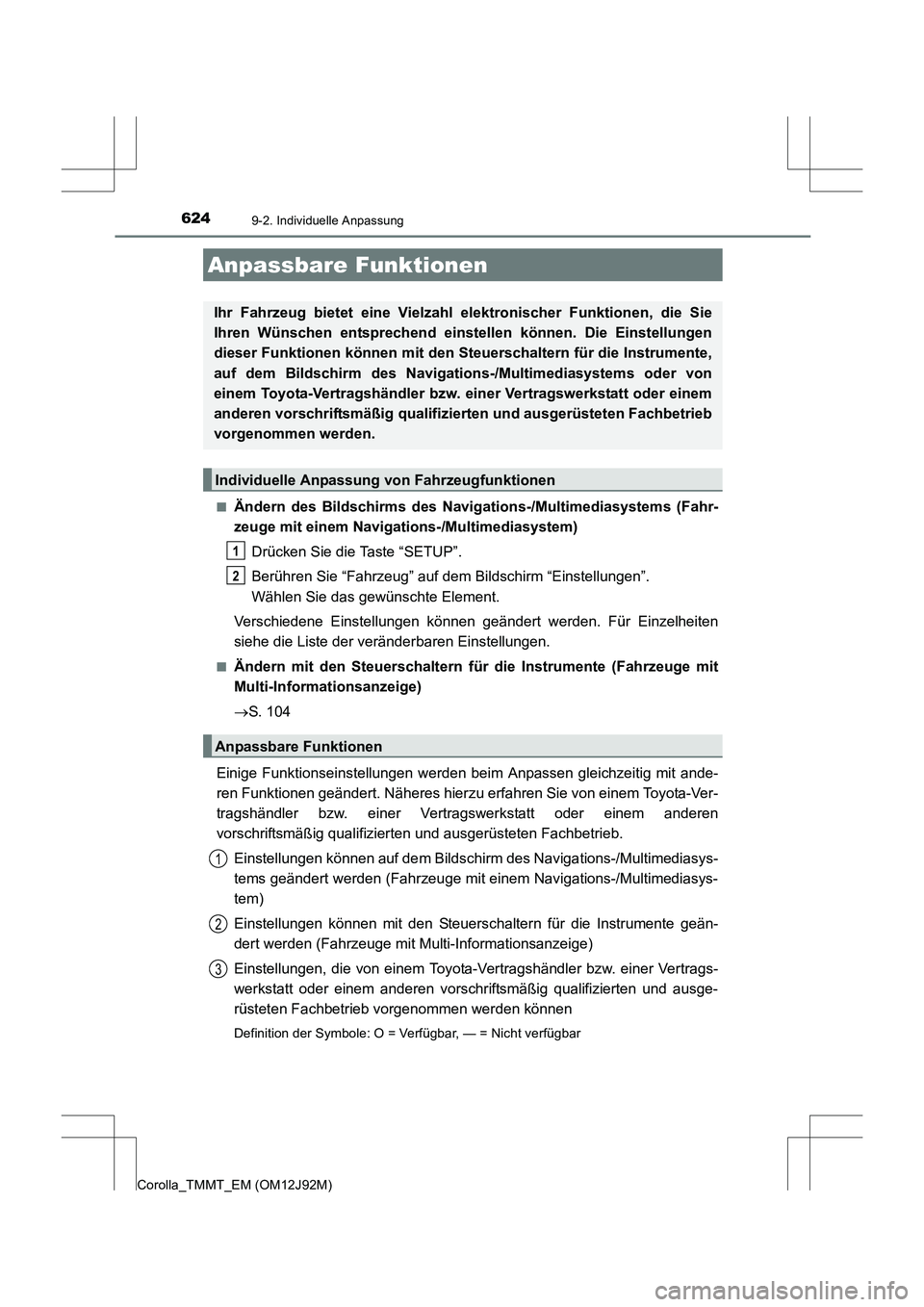

9-2. Individuelle Anpassung
■Ändern des Bildschirms des Navigations-/Multimediasystems (Fahr-
zeuge mit einem Navigations-/Multimediasystem)Drücken Sie die Taste “SETUP”.
Berühren Sie “Fahrzeug” auf dem Bildschirm “Einstellungen”.
Wählen Sie das gewünschte Element.
Verschiedene Einstellungen können geändert werden. Für Einzelheiten
siehe die Liste der veränderbaren Einstellungen.
■Ändern mit den Steuerschaltern fü r die Instrumente (Fahrzeuge mit
Multi-Informationsanzeige)
→ S. 104
Einige Funktionseinstellungen werden beim Anpassen gleichzeitig mit ande-
ren Funktionen geändert. Näheres hierzu erfahren Sie von einem Toyota-Ver-
tragshändler bzw. einer Vertra gswerkstatt oder einem anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
Einstellungen können auf dem Bildschirm des Navigations-/Multimediasys-
tems geändert werden (Fahrzeuge mit einem Navigations-/Multimediasys-
tem)
Einstellungen können mit den Steuerschaltern für die Instrumente geän-
dert werden (Fahrzeuge mit Multi-Informationsanzeige)
Einstellungen, die von einem Toyota-V ertragshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und ausge-
rüsteten Fachbetrieb vorgenommen werden können
Definition der Symbole: O = Verfügbar, — = Nicht verfügbar
Anpassbare Funktionen
Ihr Fahrzeug bietet eine Vielzahl elektronischer Funktionen, die Sie
Ihren Wünschen entsprechend einstellen können. Die Einstellungen
dieser Funktionen können mit den Steuerschaltern für die Instrumente,
auf dem Bildschirm des Navigations-/Multimediasystems oder von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
vorgenommen werden.
Individuelle Anpassung von Fahrzeugfunktionen
Anpassbare Funktionen
1
2
1
2
3
