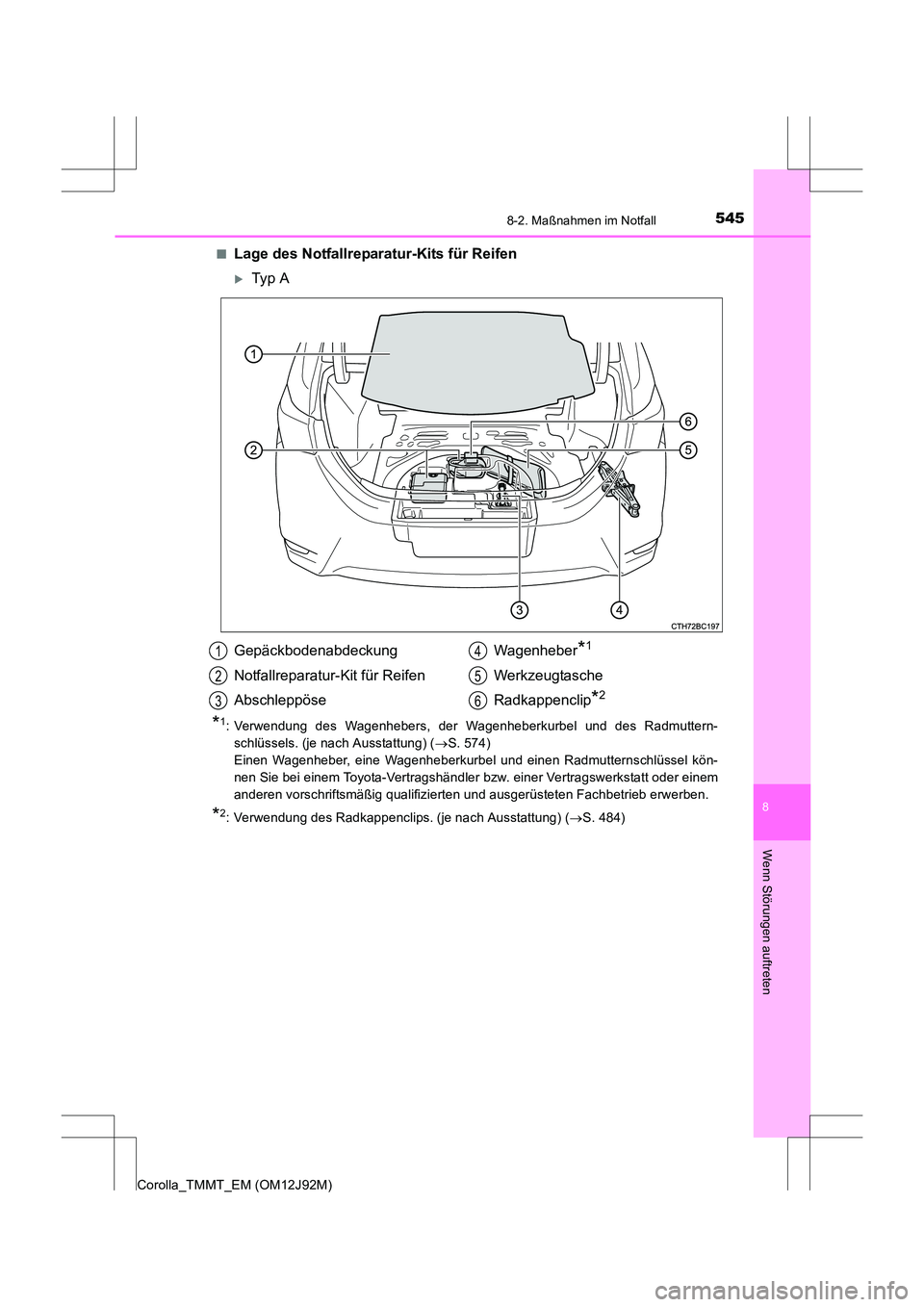

5458-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)■
Lage des Notfallreparatur-Kits für Reifen
XTyp A
*1: Verwendung des Wagenhebers, der Wagenheberkurbel und des Radmuttern-
schlüssels. (je nach Ausstattung) ( →S. 574)
Einen Wagenheber, eine Wagenheberkurbel und einen Radmutternschlüssel kön-
nen Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
*2: Verwendung des Radkappenclips. (je nach Ausstattung) ( →S. 484)
Gepäckbodenabdeckung
Notfallreparatur-Kit für Reifen
Abschleppöse Wagenheber*1
Werkzeugtasche
Radkappenclip
*2
1
2
3
4
5
6

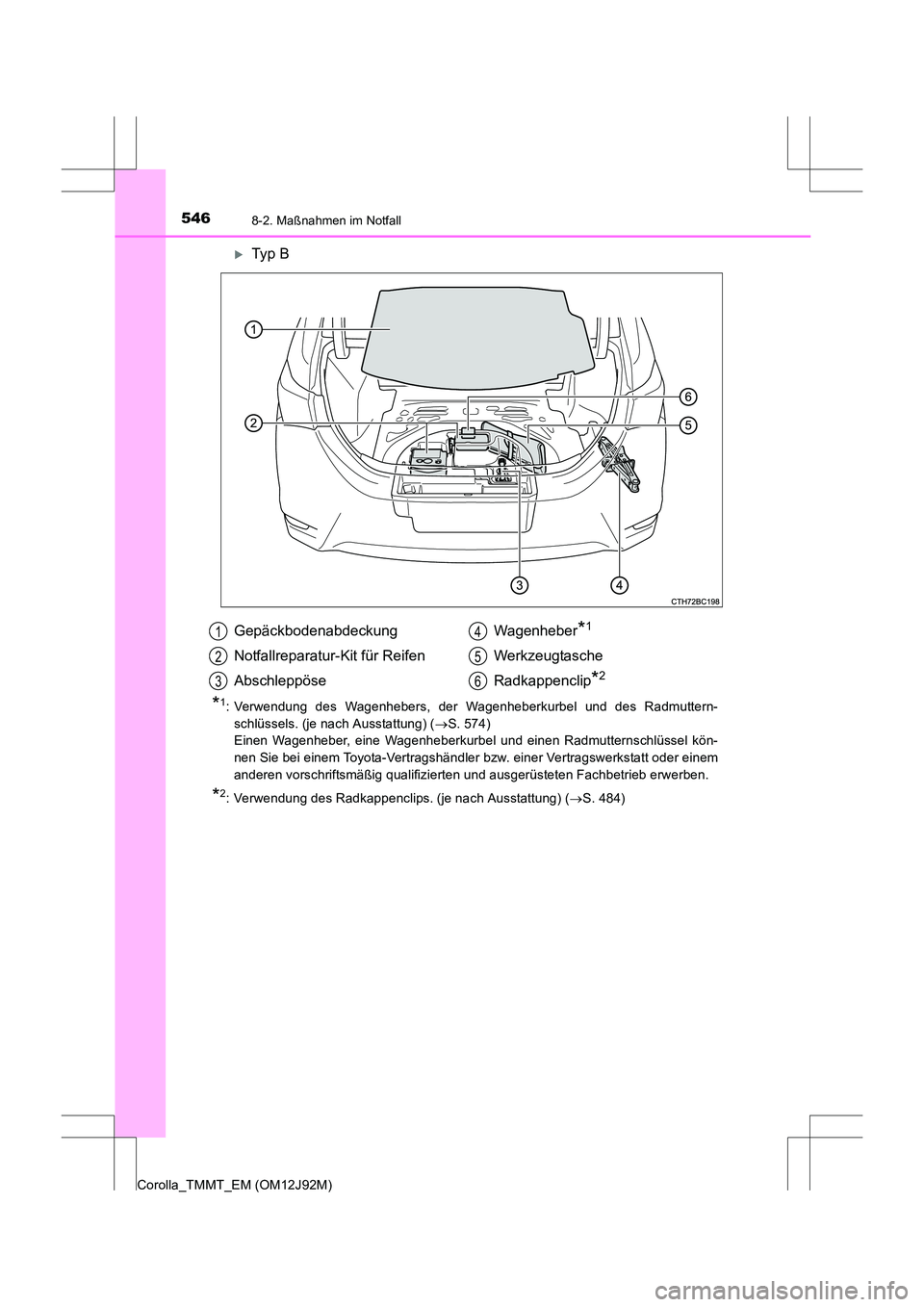

5468-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
XTyp B
*1: Verwendung des Wagenhebers, der Wagenheberkurbel und des Radmuttern-schlüssels. (je nach Ausstattung) ( →S. 574)
Einen Wagenheber, eine Wagenheberkurbel und einen Radmutternschlüssel kön-
nen Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem
anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb erwerben.
*2: Verwendung des Radkappenclips. (je nach Ausstattung) ( →S. 484)
Gepäckbodenabdeckung
Notfallreparatur-Kit für Reifen
Abschleppöse Wagenheber*1
Werkzeugtasche
Radkappenclip
*2
1
2
3
4
5
6

5478-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)■
Komponenten des Notfallreparatur-Kits für Reifen
XTyp A
Schlauch
Kappe des Luftauslasses
Luftdruckmesser
Kompressorschalter
Stec ker
Aufkleber1
2
3
4
5
6

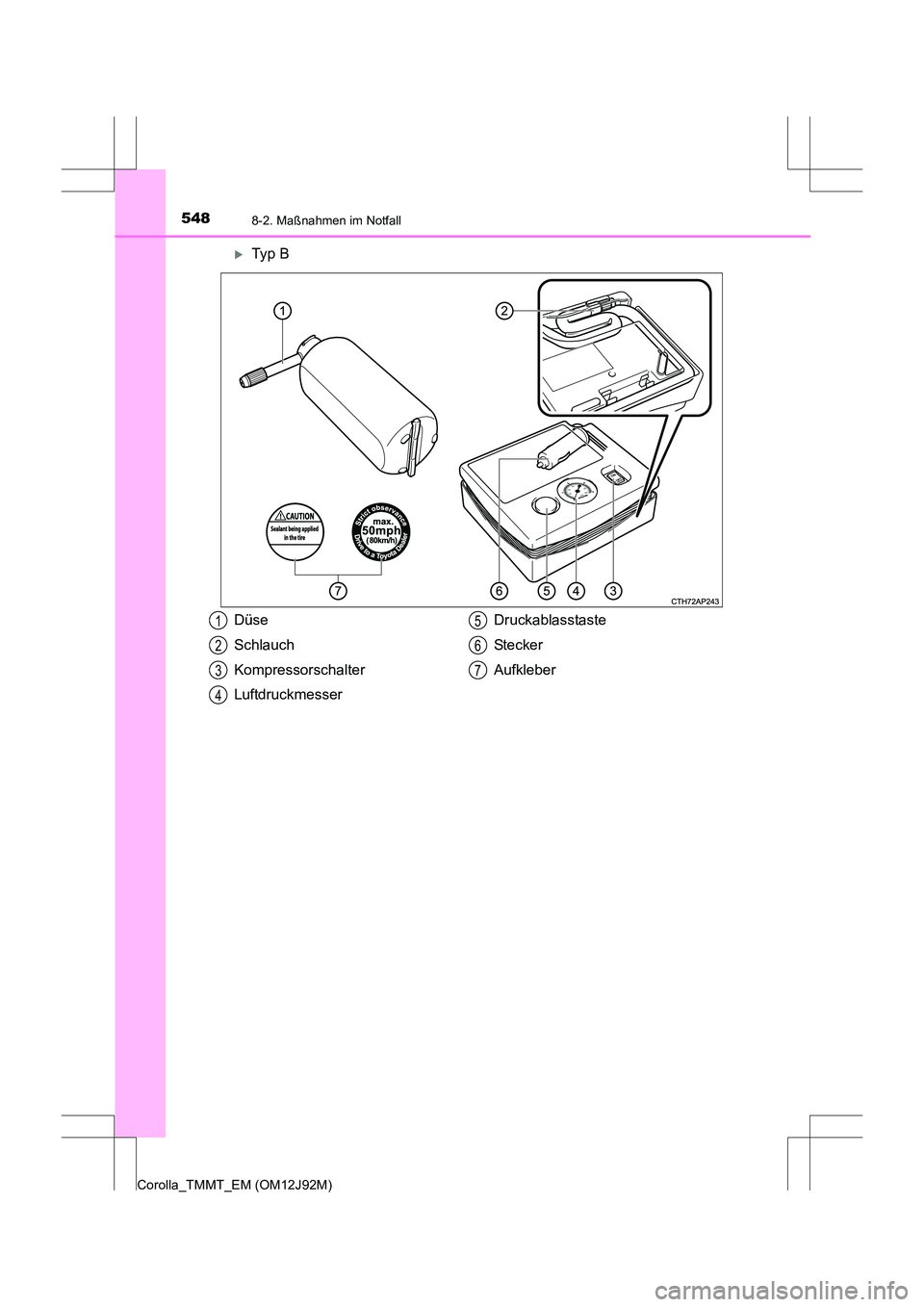

5488-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
XTyp B

Düse
Schlauch
Kompressorschalter
LuftdruckmesserDruckablasstaste
Stec ker
Aufkleber1
2
3
4
5
6
7

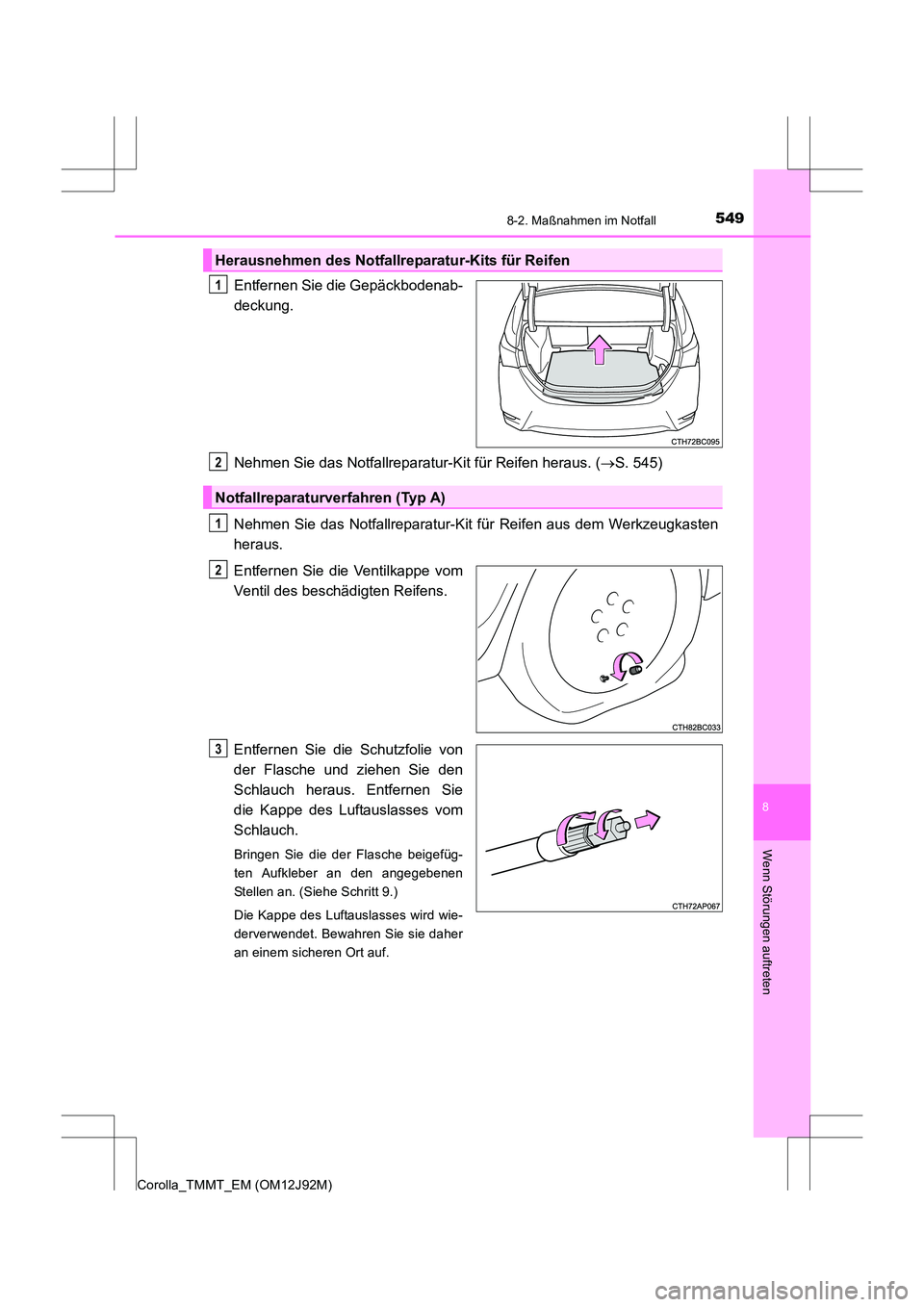

5498-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
Entfernen Sie die Gepäckbodenab-
deckung.
Nehmen Sie das Notfallreparatur-Kit für Reifen heraus. (→S. 545)
Nehmen Sie das Notfallreparatur-Kit für Reifen aus dem Werkzeugkasten
heraus.
Entfernen Sie die Ventilkappe vom
Ventil des beschädigten Reifens.
Entfernen Sie die Schutzfolie von
der Flasche und ziehen Sie den
Schlauch heraus. Entfernen Sie
die Kappe des Luftauslasses vom
Schlauch.
Bringen Sie die der Flasche beigefüg-
ten Aufkleber an den angegebenen
Stellen an. (Siehe Schritt 9.)
Die Kappe des Luftauslasses wird wie-
derverwendet. Bewahren Sie sie daher
an einem sicheren Ort auf.
Herausnehmen des Notfallreparatur-Kits für Reifen
1
Notfallreparaturverfahren (Typ A)
2
1
2
3

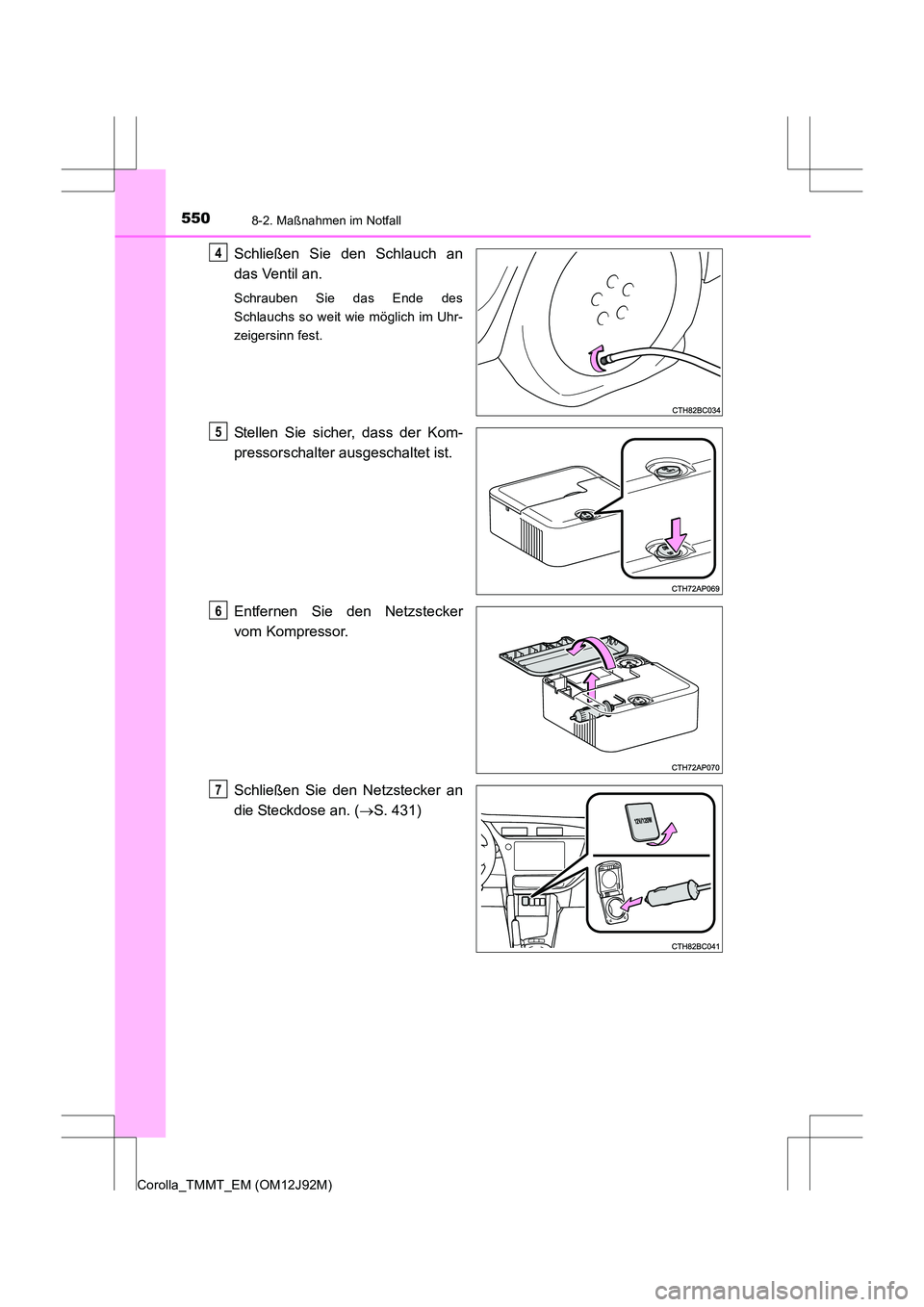

5508-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
Schließen Sie den Schlauch an
das Ventil an.
Schrauben Sie das Ende des
Schlauchs so weit wie möglich im Uhr-
zeigersinn fest.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Netzstecker
vom Kompressor.
Schließen Sie den Netzstecker an
die Steckdose an. (→S. 431)
4
5
6
7

5518-2. Maßnahmen im Notfall
8
Wenn Störungen auftreten
Corolla_TMMT_EM (OM12J92M)
Entfernen Sie den Aufkleber.
Bringen Sie die 2 Aufkleber wie
dargestellt an.
Entfernen Sie vor dem Anbringen des
Aufklebers Schmutz und Feuchtigkeit
vom Rad. Wenn es nicht möglich ist,
den Aufkleber anzubringen, stellen Sie
sicher, dass Sie Ihren Toyota-Vertrags-
händler bzw. Ihre Vertragswerkstatt
oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fach-
betrieb, den Sie mit dem Reparieren
oder Wechseln des Reifens beauftra-
gen, darüber informieren, dass Dicht-
mittel in den Reifen eingespritzt wurde.
8
9

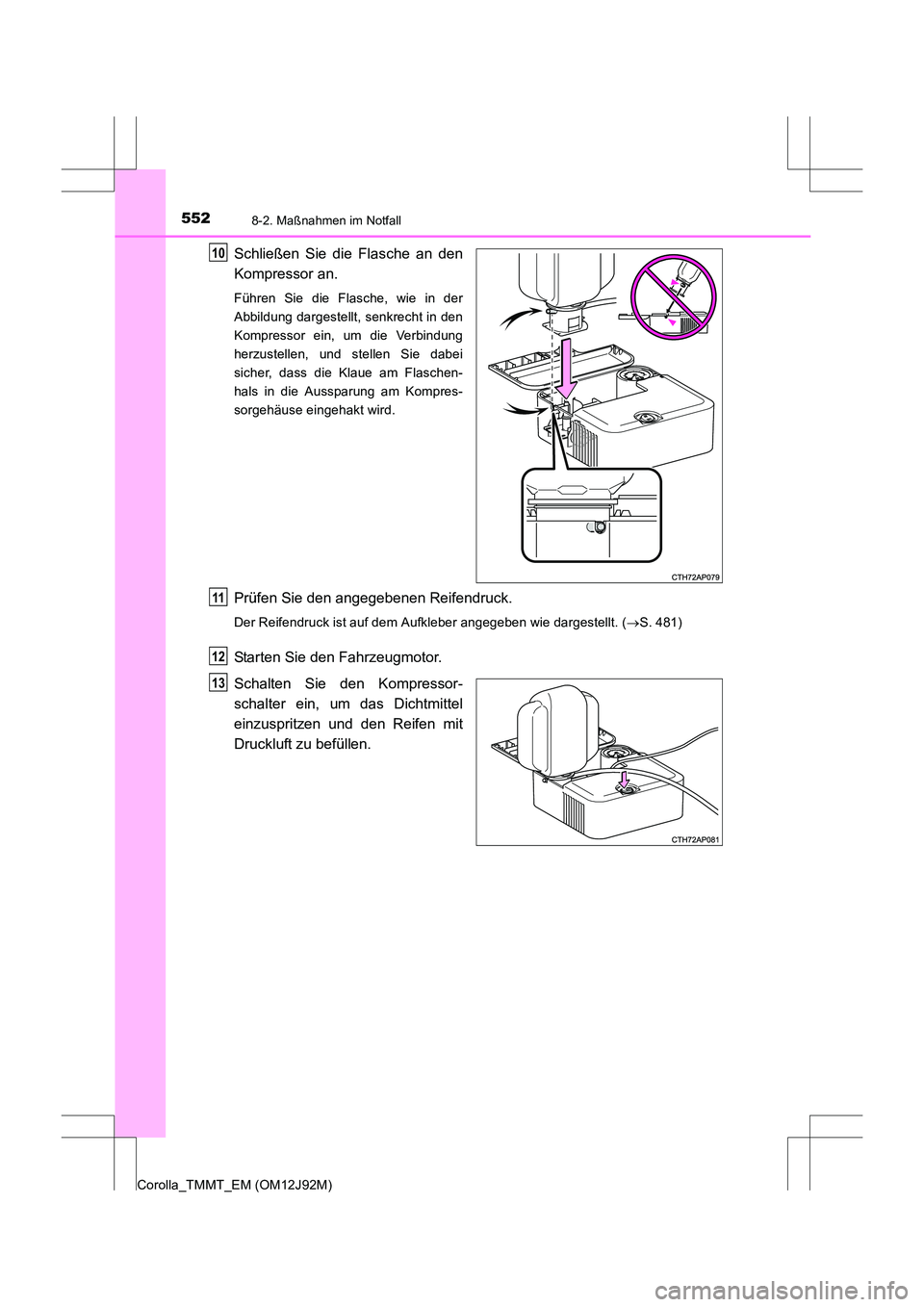

5528-2. Maßnahmen im Notfall
Corolla_TMMT_EM (OM12J92M)
Schließen Sie die Flasche an den
Kompressor an.
Führen Sie die Flasche, wie in der
Abbildung dargestellt, senkrecht in den
Kompressor ein, um die Verbindung
herzustellen, und stellen Sie dabei
sicher, dass die Klaue am Flaschen-
hals in die Aussparung am Kompres-
sorgehäuse eingehakt wird.
Prüfen Sie den angegebenen Reifendruck.
Der Reifendruck ist auf dem Aufkleber angegeben wie dargestellt. (→S. 481)
Starten Sie den Fahrzeugmotor.
Schalten Sie den Kompressor-
schalter ein, um das Dichtmittel
einzuspritzen und den Reifen mit
Druckluft zu befüllen.
10
11
12
13
