2017 TOYOTA COROLLA park assist

3
1
8 7
6
5
4
3
2
Corolla_TMMT_EM (OM12J92M)
9

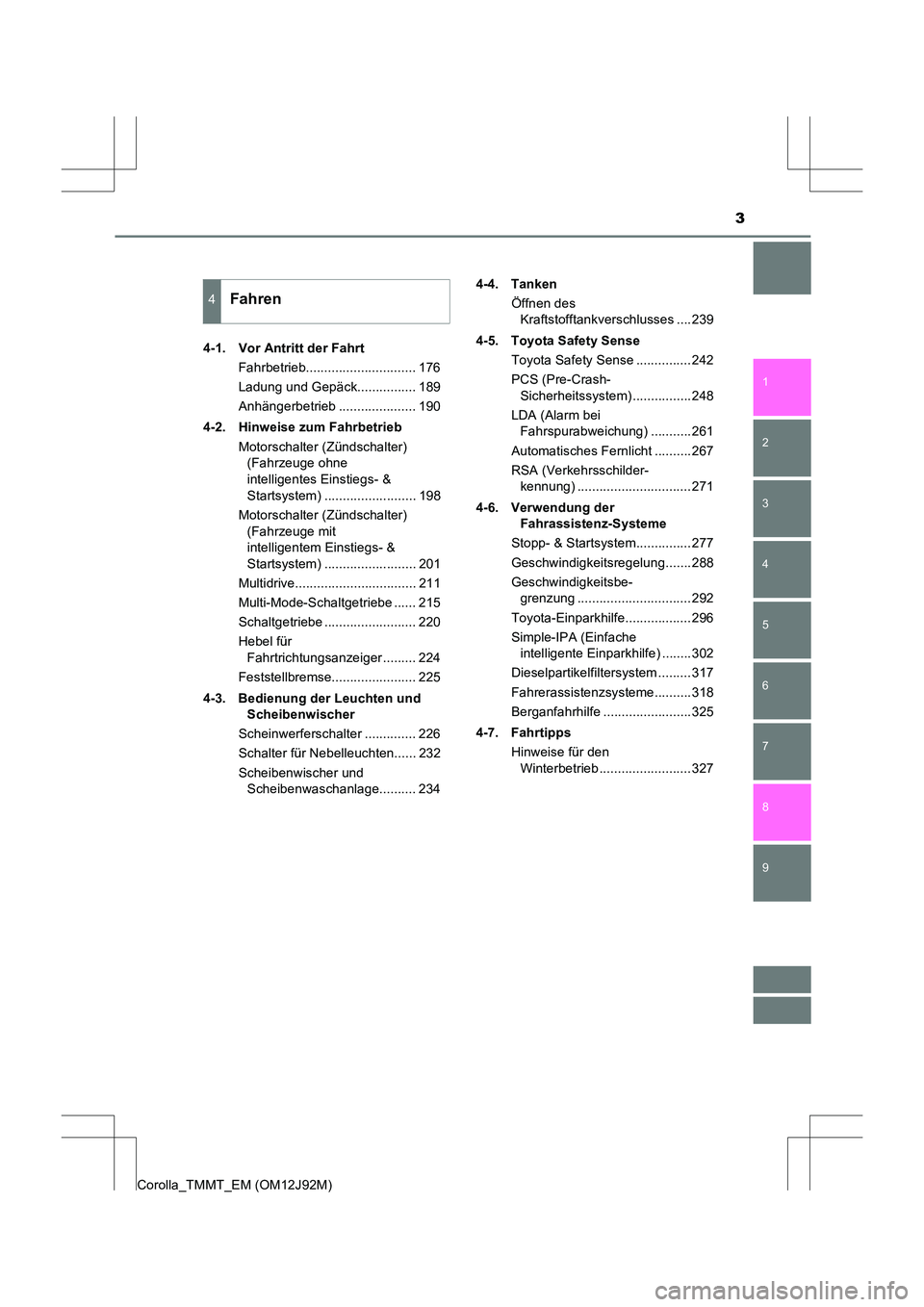

4-1. Vor Antritt der FahrtFahrbetrieb.............................. 176
Ladung und Gepäck................ 189
Anhängerbetrieb ..................... 190
4-2. Hinweise zum Fahrbetrieb Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Einstiegs- &
Startsystem) ......................... 198
Motorschalter (Zündschalter) (Fahrzeuge mit
intelligentem Einstiegs- &
Startsystem) ......................... 201
Multidrive................................. 211
Multi-Mode-Schaltgetriebe ...... 215
Schaltgetriebe ......................... 220
Hebel für Fahrtrichtungsanzeiger ......... 224
Feststellbremse....................... 225
4-3. Bedienung der Leuchten und Scheibenwischer
Scheinwerferschalter .............. 226
Schalter für Nebelleuchten...... 232
Scheibenwischer und Scheibenwaschanlage.......... 234 4-4. Tanken
Öffnen des Kraftstofftankverschlusses ....239
4-5. Toyota Safety Sense Toyota Safety Sense ............... 242
PCS (Pre-Crash-Sicherheitssystem) ................248
LDA (Alarm bei Fahrspurabweichung) ...........261
Automatisches Fernlicht ..........267
RSA (Verkehrsschilder- kennung) ............................... 271
4-6. Verwendung der Fahrassistenz-Systeme
Stopp- & Startsystem............... 277
Geschwindigkeitsregelung.......288
Geschwindigkeitsbe- grenzung ............................... 292
Toyota-Einparkhilfe.................. 296
Simple-IPA (Einfache intelligente Einparkhilfe) ........302
Dieselpartikelfiltersystem ......... 317
Fahrerassistenzsysteme..........318
Berganfahrhilfe ........................325

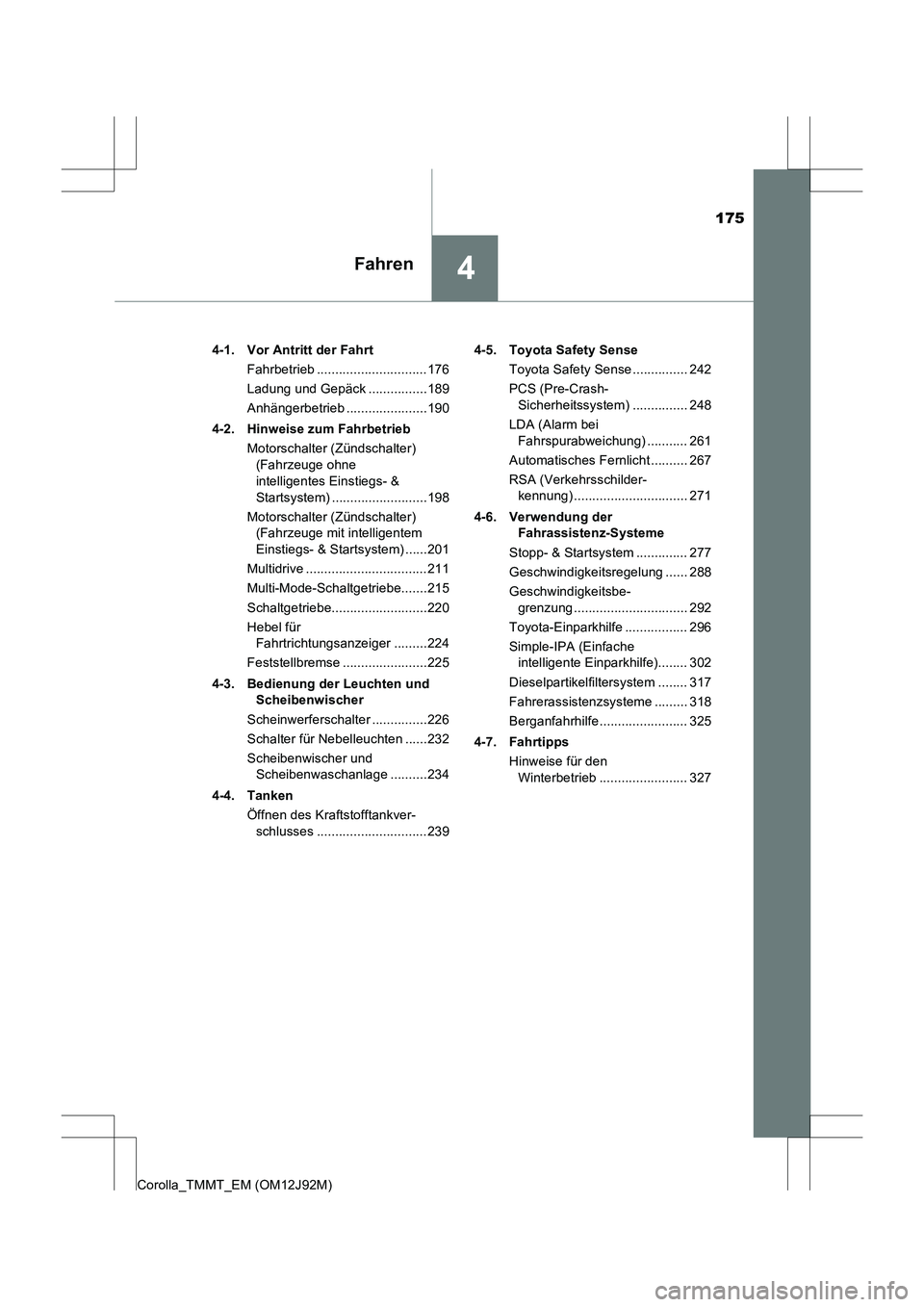

4-7. Fahrtipps Hinweise für den Winterbetrieb......................... 327
4Fahren

175
4Fahren
Corolla_TMMT_EM (OM12J92M)4-1. Vor Antritt der Fahrt
Fahrbetrieb ..............................176
Ladung und Gepäck ................189
Anhängerbetrieb ......................190
4-2. Hinweise zum Fahrbetrieb Motorschalter (Zündschalter) (Fahrzeuge ohne
intelligentes Einstiegs- &
Startsystem) ..........................198
Motorschalter (Zündschalter) (Fahrzeuge mit intelligentem
Einstiegs- & Startsystem) ......201
Multidrive .................................211
Multi-Mode-Schaltgetriebe.......215
Schaltgetriebe..........................220
Hebel für Fahrtrichtungsanzeiger .........224
Feststellbremse .......................225
4-3. Bedienung der Leuchten und Scheibenwischer
Scheinwerferschalter ...............226
Schalter für Nebelleuchten ......232
Scheibenwischer und Scheibenwaschanlage ..........234
4-4. Tanken Öffnen des Kraftstofftankver-schlusses ..............................239 4-5. Toyota Safety Sense
Toyota Safety Sense ............... 242
PCS (Pre-Crash-Sicherheitssystem) ............... 248
LDA (Alarm bei Fahrspurabweichung) ........... 261
Automatisches Fernlicht .......... 267
RSA (Verkehrsschilder- kennung) ............................... 271
4-6. Verwendung der Fahrassistenz-Systeme
Stopp- & Startsystem .............. 277
Geschwindigkeitsregelung ...... 288
Geschwindigkeitsbe- grenzung ............................... 292
Toyota-Einparkhilfe ................. 296
Simple-IPA (Einfache intelligente Einparkhilfe)........ 302
Dieselpartikelfiltersystem ........ 317
Fahrerassistenzsysteme ......... 318
Berganfahrhilfe........................ 325
4-7. Fahrtipps Hinweise für den Winterbetrieb ........................ 327

2964-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)■
Arten von Sensoren

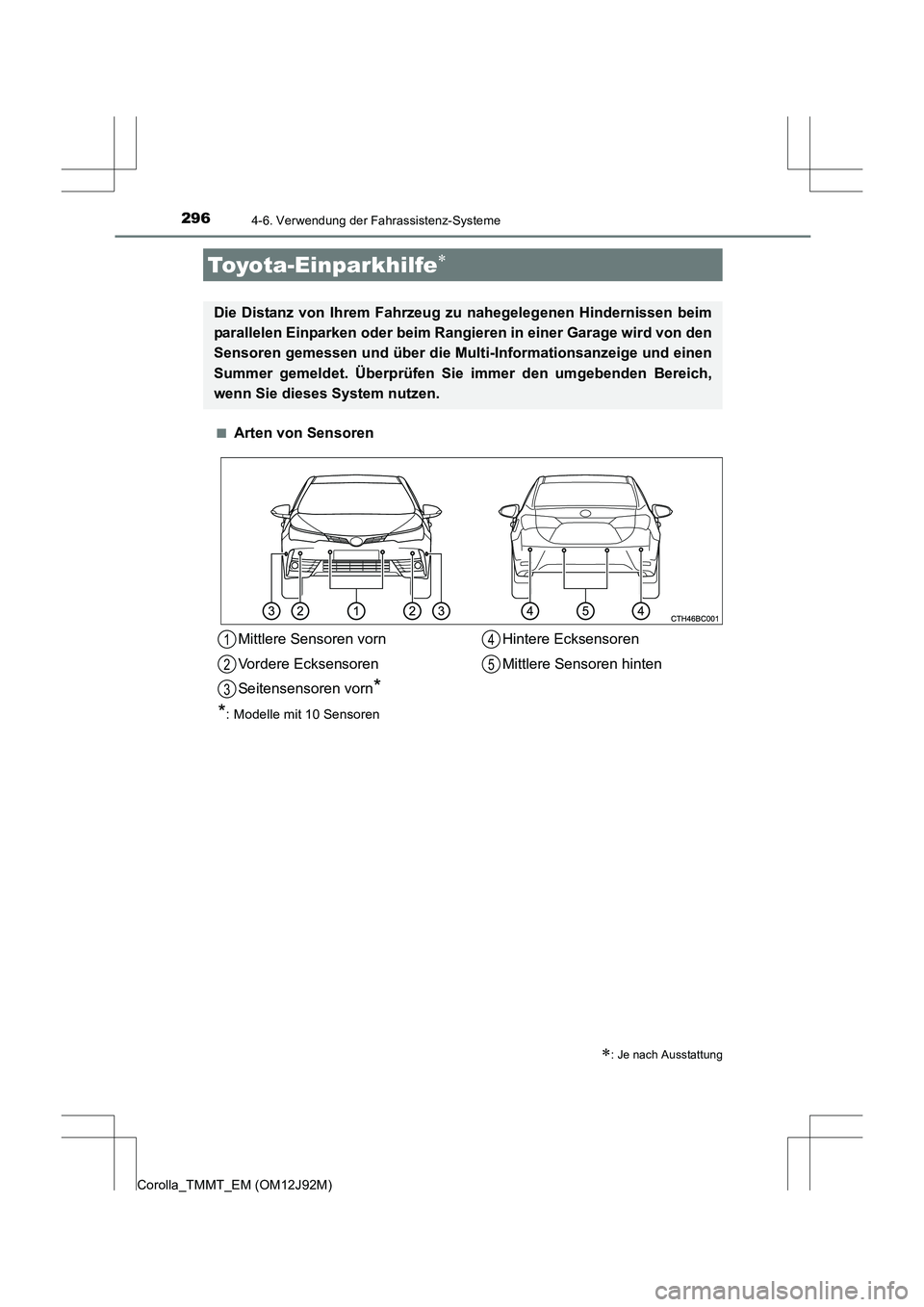

Toyota-Einparkhilfe∗
∗: Je nach Ausstattung
Die Distanz von Ihrem Fahrzeug zu
nahegelegenen Hindernissen beim
parallelen Einparken oder beim Rangieren in einer Garage wird von den
Sensoren gemessen und über die Multi-Informationsanzeige und einen
Summer gemeldet. Überprüfen Sie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vorn
*
*
: Modelle mit 10 Sensoren
Hintere Ecksensoren
Mittlere Sensoren hinten1
2
3
4
5

2974-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)■

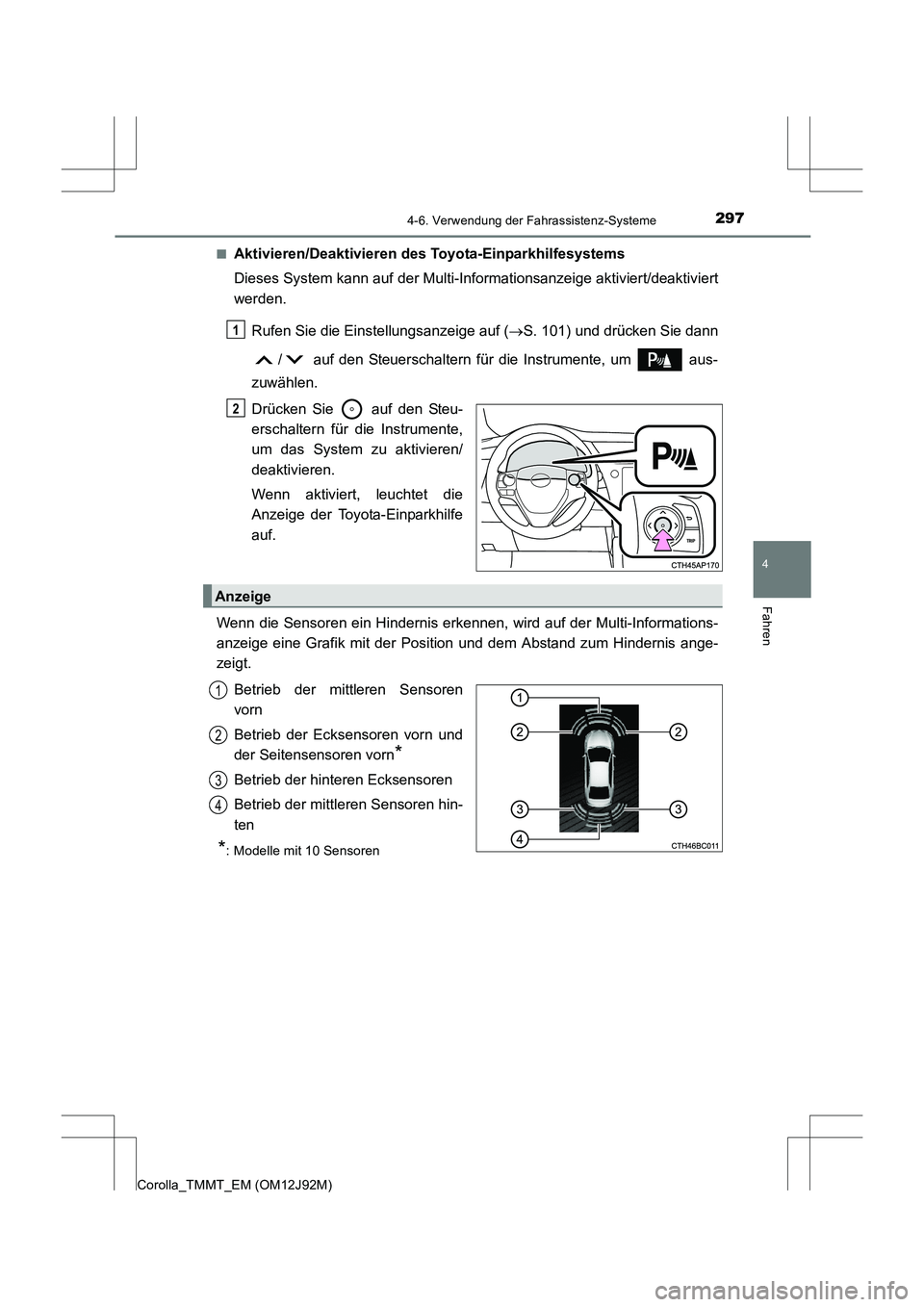

Aktivieren/Deaktivieren des Toyota-Einparkhilfesystems
Dieses System kann auf der Multi-Informationsanzeige aktiviert/deaktiviert
werden.
Rufen Sie die Einstellungsanzeige auf ( →S. 101) und drücken Sie dann
/ auf den Steuerschaltern für die Instrumente, um aus-
zuwählen.
Drücken Sie auf den Steu-
erschaltern für die Instrumente,
um das System zu aktivieren/
deaktivieren.
Wenn aktiviert, leuchtet die
Anzeige der Toyota-Einparkhilfe
auf.
Wenn die Sensoren ein Hindernis erkennen, wird auf der Multi-Informations-
anzeige eine Grafik mit der Position und dem Abstand zum Hindernis ange-
zeigt. Betrieb der mittleren Sensoren
vorn
Betrieb der Ecksensoren vorn und
der Seitensensoren vorn
*
Betrieb der hinteren Ecksensoren
Betrieb der mittleren Sensoren hin-
ten
*: Modelle mit 10 Sensoren
1
2
Anzeige
1
2
3
4

3004-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)

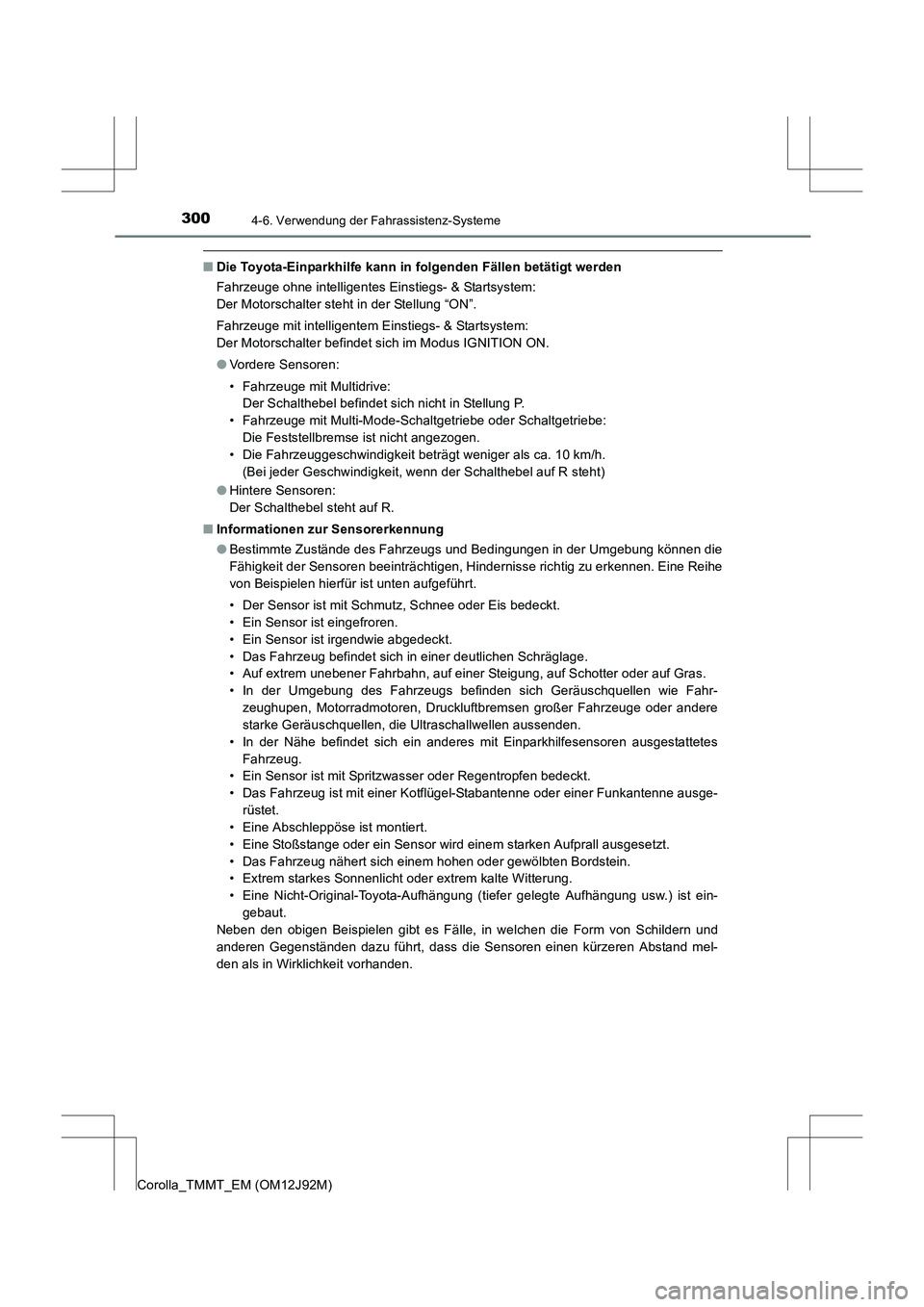

■Die Toyota-Einparkhilfe kann in folgenden Fällen betätigt werden
Fahrzeuge ohne intelligentes Einstiegs- & Startsystem:
Der Motorschalter steht in der Stellung “ON”.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem:
Der Motorschalter befindet sich im Modus IGNITION ON.
●Vordere Sensoren:
• Fahrzeuge mit Multidrive:
Der Schalthebel befindet sich nicht in Stellung P.
• Fahrzeuge mit Multi-Mode-Schaltgetriebe oder Schaltgetriebe: Die Feststellbremse ist nicht angezogen.
• Die Fahrzeuggeschwindigkeit beträgt weniger als ca. 10 km/h.
(Bei jeder Geschwindigkeit, wenn der Schalthebel auf R steht)
● Hintere Sensoren:
Der Schalthebel steht auf R.
■ Informationen zur Sensorerkennung
●Bestimmte Zustände des Fahrzeugs und Bedingungen in der Umgebung können die
Fähigkeit der Sensoren beeinträchtigen, Hindernisse richtig zu erkennen. Eine Reihe
von Beispielen hierfür ist unten aufgeführt.
• Der Sensor ist mit Schmutz, Schnee oder Eis bedeckt.
• Ein Sensor ist eingefroren.
• Ein Sensor ist irgendwie abgedeckt.
• Das Fahrzeug befindet sich in einer deutlichen Schräglage.
• Auf extrem unebener Fahrbahn, auf einer Steigung, auf Schotter oder auf Gras.
• In der Umgebung des Fahrzeugs befinden sich Geräuschquellen wie Fahr-
zeughupen, Motorradmotoren, Druckluftbremsen großer Fahrzeuge oder andere
starke Geräuschquellen, die Ultraschallwellen aussenden.
• In der Nähe befindet sich ein anderes mit Einparkhilfesensoren ausgestattetes Fahrzeug.
• Ein Sensor ist mit Spritzwasser oder Regentropfen bedeckt.
• Das Fahrzeug ist mit einer Kotflügel-Stabantenne oder einer Funkantenne ausge-
rüstet.
• Eine Abschleppöse ist montiert.
• Eine Stoßstange oder ein Sensor wird einem starken Aufprall ausgesetzt.
• Das Fahrzeug nähert sich einem hohen oder gewölbten Bordstein.
• Extrem starkes Sonnenlicht oder extrem kalte Witterung.
• Eine Nicht-Original-Toyota-Aufhängung (tiefer gelegte Aufhängung usw.) ist ein-
gebaut.
Neben den obigen Beispielen gibt es Fälle, in welchen die Form von Schildern und
anderen Gegenständen dazu führt, dass die Sensoren einen kürzeren Abstand mel-
den als in Wirklichkeit vorhanden.

3014-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)●

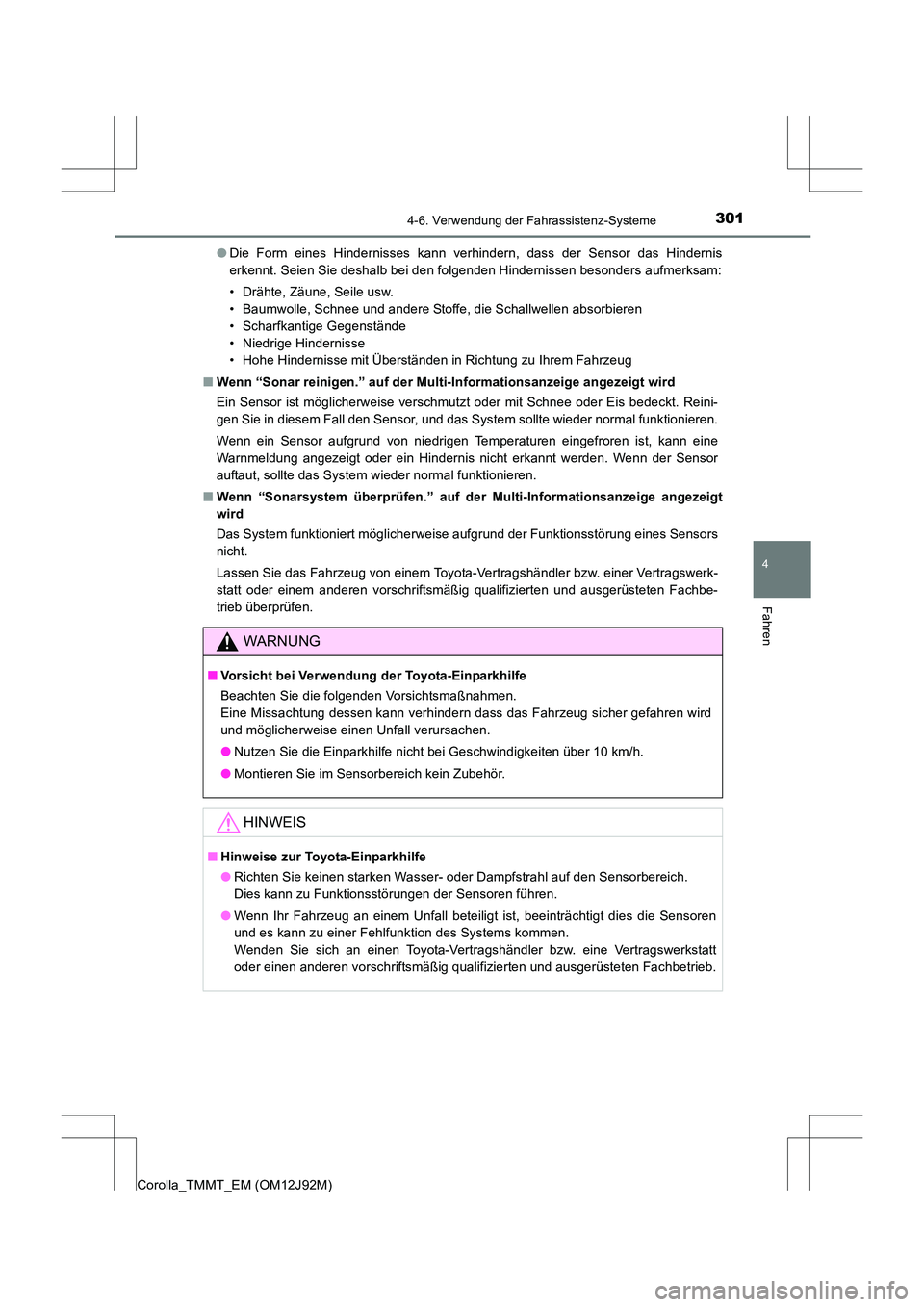

Die Form eines Hindernisses kann verhindern, dass der Sensor das Hindernis
erkennt. Seien Sie deshalb bei den folgenden Hindernissen besonders aufmerksam:
• Drähte, Zäune, Seile usw.
• Baumwolle, Schnee und andere Stoffe, die Schallwellen absorbieren
• Scharfkantige Gegenstände
• Niedrige Hindernisse
• Hohe Hindernisse mit Überständen in Richtung zu Ihrem Fahrzeug
■ Wenn “Sonar reinigen.” auf der Multi-Informationsanzeige angezeigt wird
Ein Sensor ist möglicherweise verschmutzt oder mit Schnee oder Eis bedeckt. Reini-
gen Sie in diesem Fall den Sensor, und das System sollte wieder normal funktionieren.
Wenn ein Sensor aufgrund von niedrigen Temperaturen eingefroren ist, kann eine
Warnmeldung angezeigt oder ein Hindernis nicht erkannt werden. Wenn der Sensor
auftaut, sollte das System wieder normal funktionieren.
■ Wenn “Sonarsystem überprüfen.” auf der Multi-Informationsanzeige angezeigt
wird
Das System funktioniert möglicherweise aufgrund der Funktionsstörung eines Sensors
nicht.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Vertragswerk-
statt oder einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbe-
trieb überprüfen.
WARNUNG
■Vorsicht bei Verwendung der Toyota-Einparkhilfe
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann verhindern dass das Fahrzeug sicher gefahren wird
und möglicherweise einen Unfall verursachen.
●Nutzen Sie die Einparkhilfe nicht bei Geschwindigkeiten über 10 km/h.
● Montieren Sie im Sensorbereich kein Zubehör.
HINWEIS
■Hinweise zur Toyota-Einparkhilfe
●Richten Sie keinen starken Wasser- oder Dampfstrahl auf den Sensorbereich.
Dies kann zu Funktionsstörungen der Sensoren führen.
● Wenn Ihr Fahrzeug an einem Unfall beteiligt ist, beeinträchtigt dies die Sensoren
und es kann zu einer Fehlfunktion des Systems kommen.
Wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt
oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.

3024-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)
Schalter für Simple-IPA
Anzeige
Anzeige

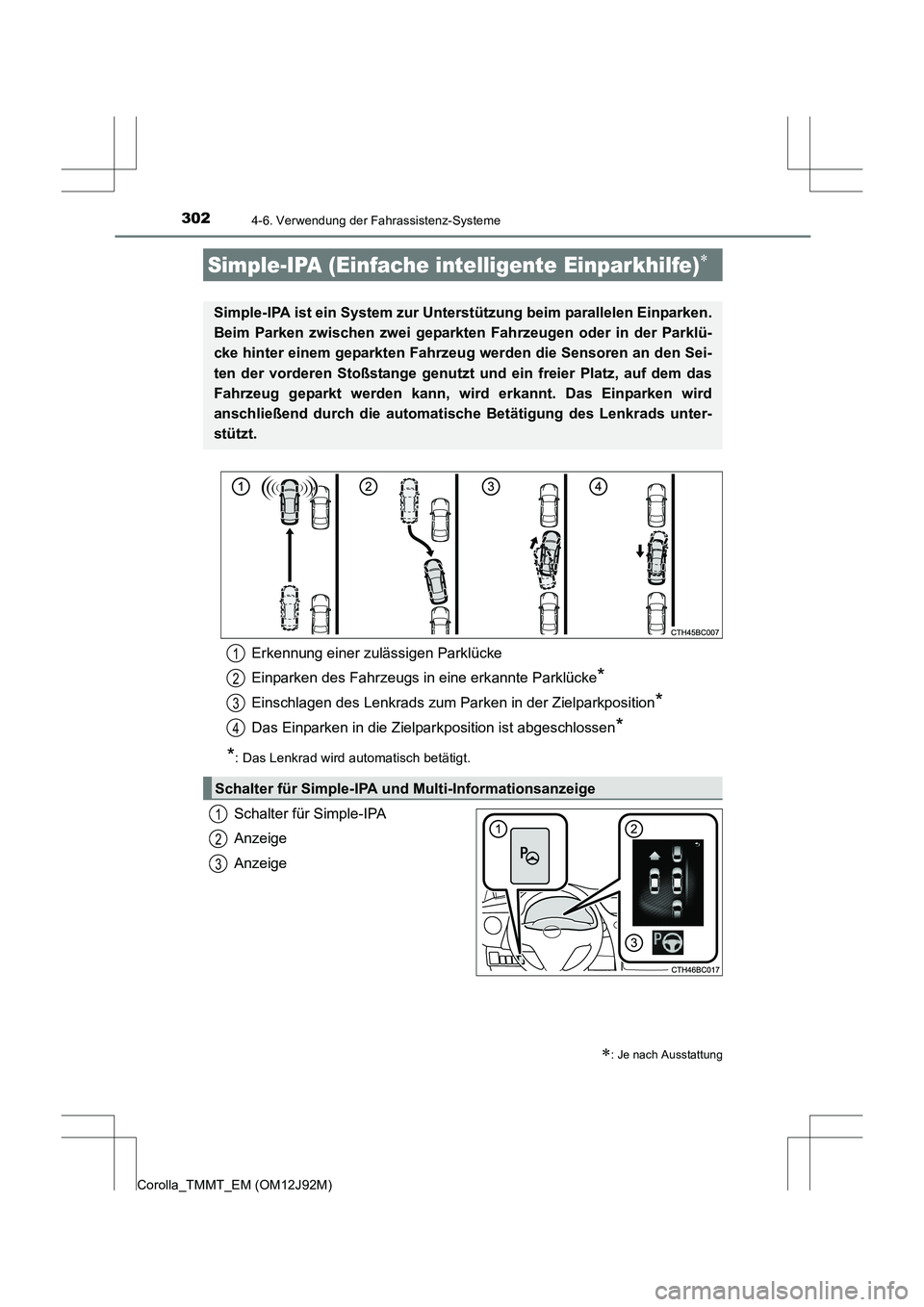

Simple-IPA (Einfache intelligente Einparkhilfe)∗
∗: Je nach Ausstattung
Simple-IPA ist ein System zur Unterstützung beim parallelen Einparken.
Beim Parken zwischen zwei geparkten Fahrzeugen oder in der Parklü-
cke hinter einem geparkten Fahrzeug werden die Sensoren an den Sei-
ten der vorderen Stoßstange genutzt und ein freier Platz, auf dem das
Fahrzeug geparkt werden kann, wird erkannt. Das Einparken wird
anschließend durch die automatische Betätigung des Lenkrads unter-
stützt.
Erkennung einer zulässigen Parklücke
Einparken des Fahrzeugs in eine erkannte Parklücke
*
Einschlagen des Lenkrads zum Parken in der Zielparkposition*
Das Einparken in die Zielparkposition ist abgeschlossen*
*
: Das Lenkrad wird automatisch betätigt.
Schalter für Simple-IPA u nd Multi-Informationsanzeige
1
2
3
4
1
2
3

3034-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)

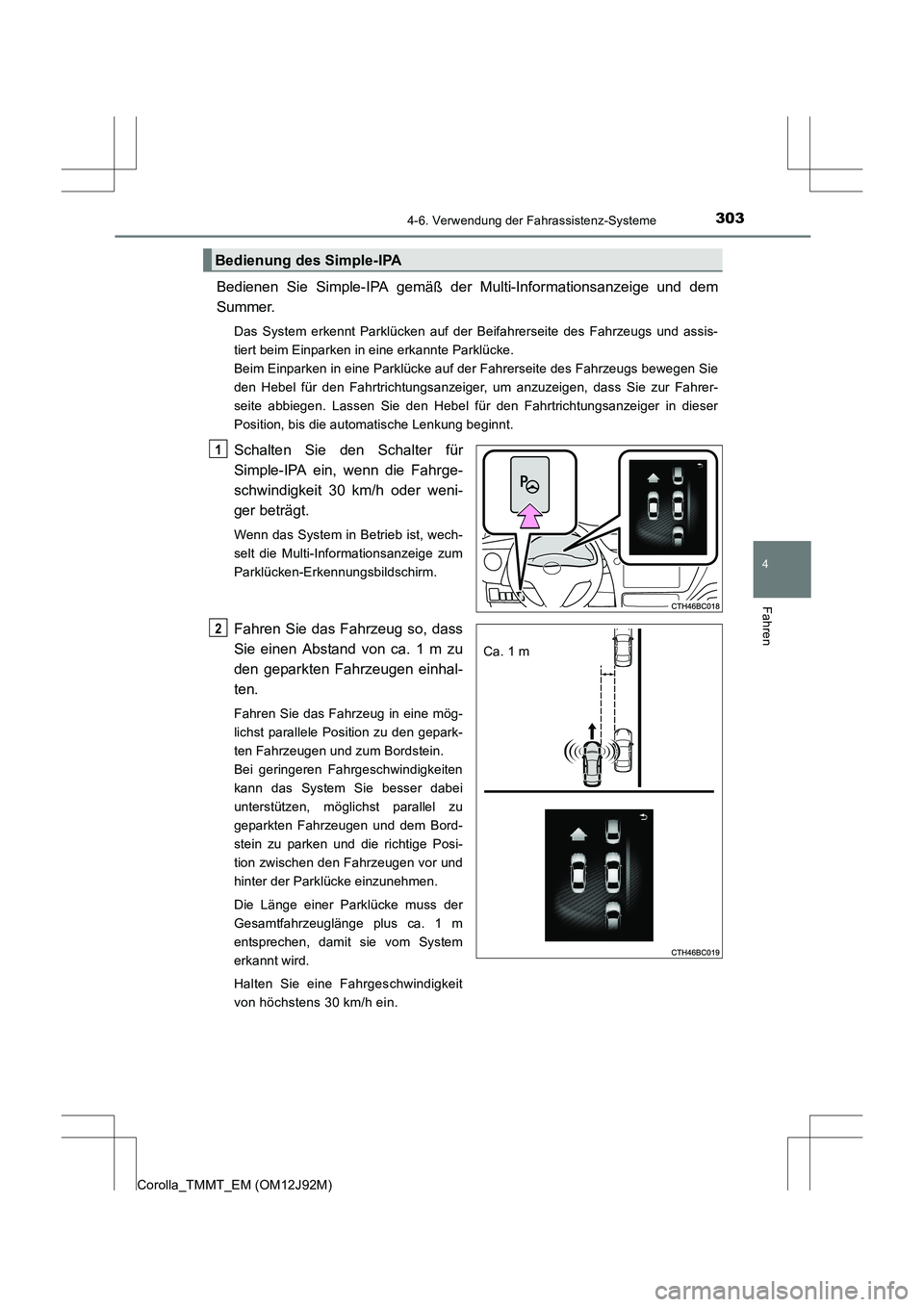

Bedienen Sie Simple-IPA gemäß der Multi-Informationsanzeige und dem
Summer.
Das System erkennt Parklücken auf der Beifahrerseite des Fahrzeugs und assis-
tiert beim Einparken in eine erkannte Parklücke.
Beim Einparken in eine Parklücke auf der Fahrerseite des Fahrzeugs bewegen Sie
den Hebel für den Fahrtrichtungsanzeiger, um anzuzeigen, dass Sie zur Fahrer-
seite abbiegen. Lassen Sie den Hebel für den Fahrtrichtungsanzeiger in dieser
Position, bis die automatische Lenkung beginnt.
Schalten Sie den Schalter für
Simple-IPA ein, wenn die Fahrge-
schwindigkeit 30 km/h oder weni-
ger beträgt.
Wenn das System in Betrieb ist, wech-
selt die Multi-Informationsanzeige zum
Parklücken-Erkennungsbildschirm.
Fahren Sie das Fahrzeug so, dass
Sie einen Abstand von ca. 1 m zu
den geparkten Fahrzeugen einhal-
ten.
Fahren Sie das Fahrzeug in eine mög-
lichst parallele Position zu den gepark-
ten Fahrzeugen und zum Bordstein.
Bei geringeren Fahrgeschwindigkeiten
kann das System Sie besser dabei
unterstützen, möglichst parallel zu
geparkten Fahrzeugen und dem Bord-
stein zu parken und die richtige Posi-
tion zwischen den Fahrzeugen vor und
hinter der Parklücke einzunehmen.
Die Länge einer Parklücke muss der
Gesamtfahrzeuglänge plus ca. 1 m
entsprechen, damit sie vom System
erkannt wird.
Halten Sie eine Fahrgeschwindigkeit
von höchstens 30 km/h ein.
Bedienung des Simple-IPA
1
Ca. 1 m
2
