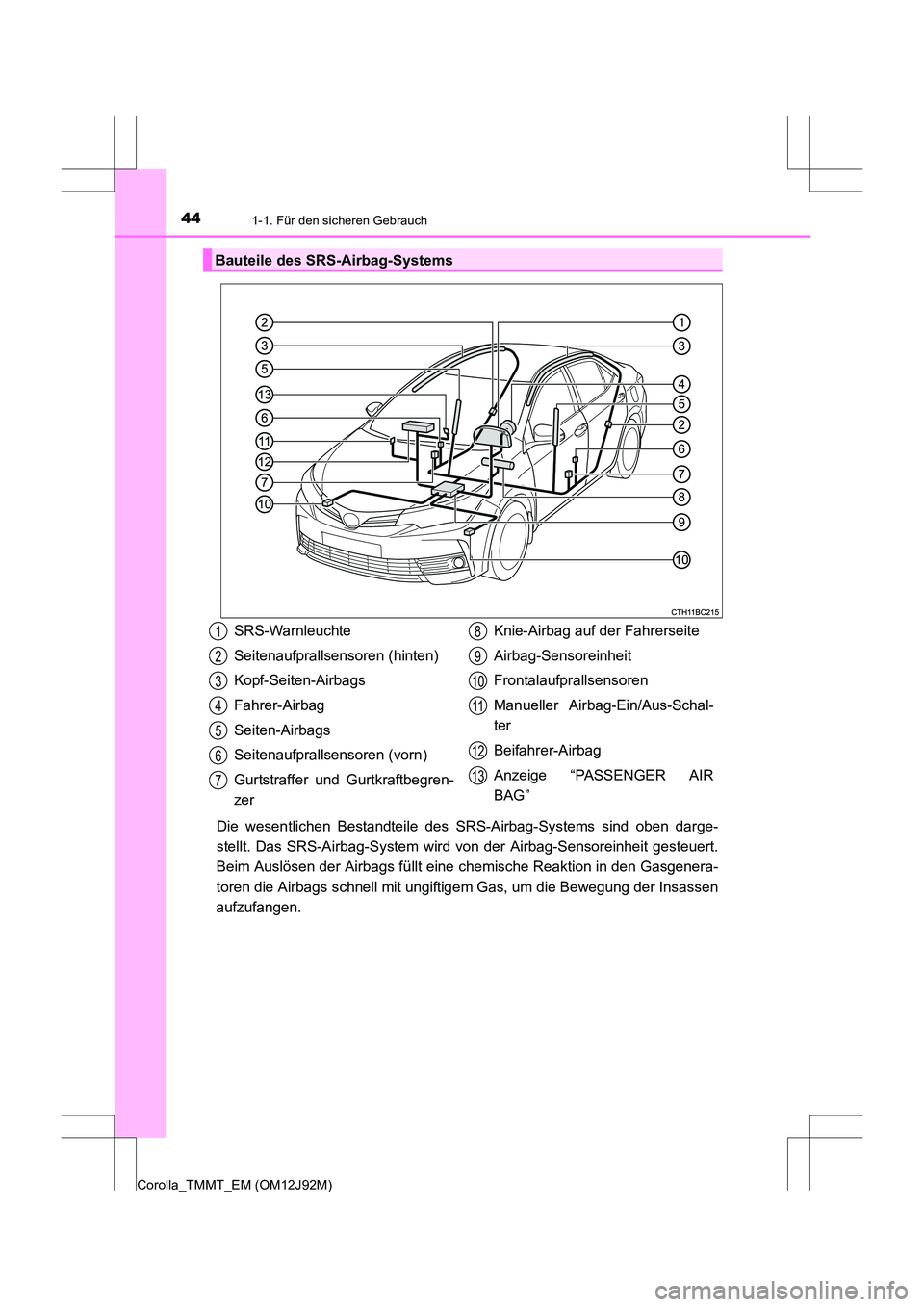

441-1. Für den sicheren Gebrauch
Corolla_TMMT_EM (OM12J92M)
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Das SRS-Airbag-System wird von der Airbag-Sensoreinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Gasgenera-
toren die Airbags schnell mit ungiftigem Gas, um die Bewegung der Insassen
aufzufangen.
Bauteile des SRS-Airbag-Systems
SRS-Warnleuchte
Seitenaufprallsensoren (hinten)
Kopf-Seiten-Airbags
Fahrer-Airbag
Seiten-Airbags
Seitenaufprallsensoren (vorn)
Gurtstraffer und Gurtkraftbegren-
zer Knie-Airbag auf der Fahrerseite
Airbag-Sensoreinheit
Frontalaufprallsensoren
Manueller Airbag-Ein/Aus-Schal-
ter
Beifahrer-Airbag
Anzeige “PASSENGER AIR
BAG”1
2
3
4
5
6
7
8
9
10
11
12
13

129
3

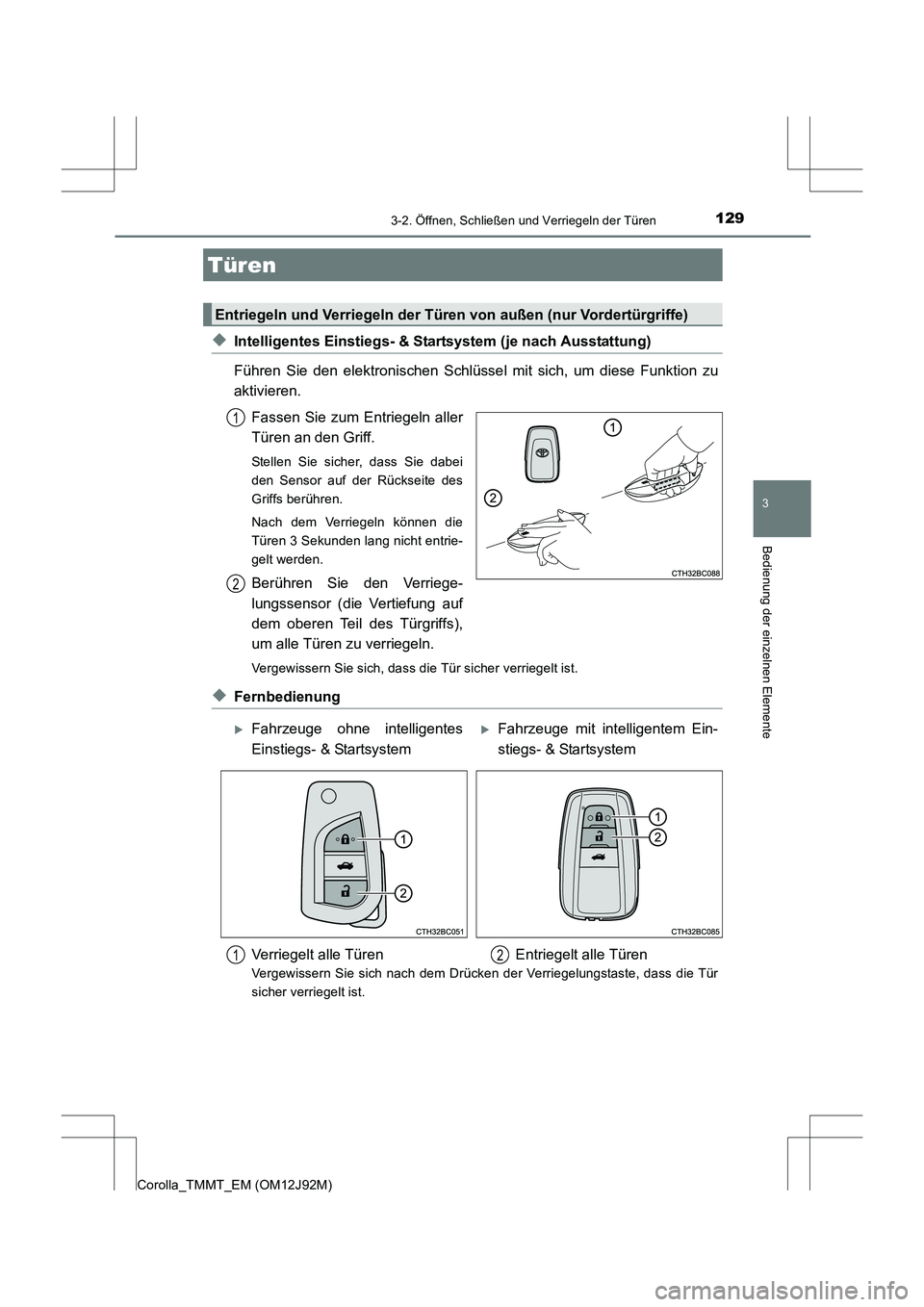

Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)
3-2. Öffnen, Schließen und Verriegeln der Türen
◆Intelligentes Einstiegs- & Startsystem (je nach Ausstattung)
Führen Sie den elektronischen Schlüsse l mit sich, um diese Funktion zu
aktivieren.
Fassen Sie zum Entriegeln aller
Türen an den Griff.
Stellen Sie sicher, dass Sie dabei
den Sensor auf der Rückseite des
Griffs berühren.
Nach dem Verriegeln können die
Türen 3 Sekunden lang nicht entrie-
gelt werden.
Berühren Sie den Verriege-
lungssensor (die Vertiefung auf
dem oberen Teil des Türgriffs),
um alle Türen zu verriegeln.
Vergewissern Sie sich, dass die Tür sicher verriegelt ist.
◆Fernbedienung
Vergewissern Sie sich nach dem Drücken der Verriegelungstaste, dass die Tür
sicher verriegelt ist.
Türen
Entriegeln und Verriegeln der Türen von außen (nur Vordertürgriffe)
1
2
XFahrzeuge ohne intelligentes
Einstiegs- & StartsystemXFahrzeuge mit intelligentem Ein-
stiegs- & Startsystem
Verriegelt alle Türen Entriegelt alle Türen
12

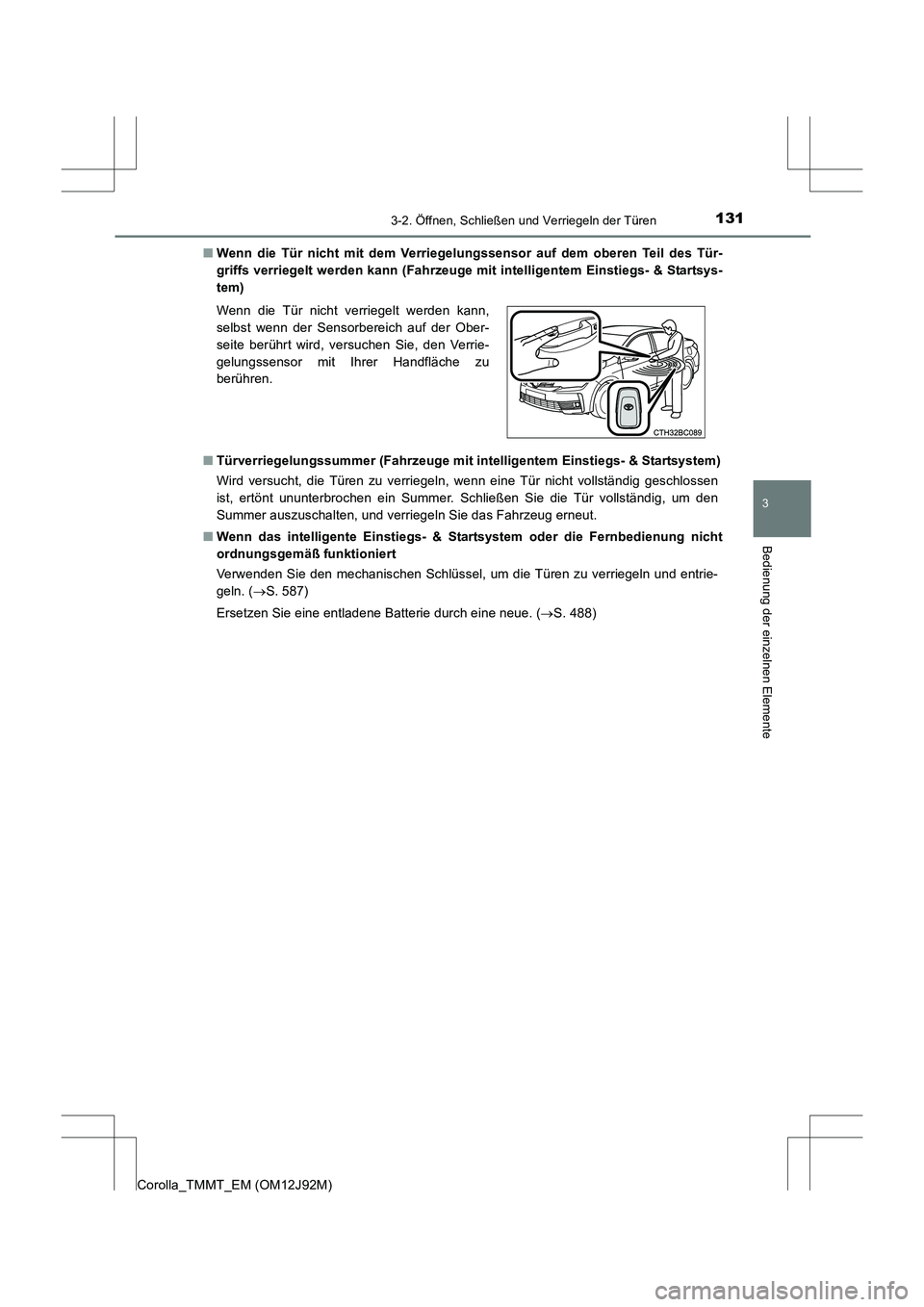

1313-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
Corolla_TMMT_EM (OM12J92M)■
Wenn die Tür nicht mit dem Verriegelungssensor auf dem oberen Teil des Tür-
griffs verriegelt werden kann (Fahrzeuge mit intelligentem Einstiegs- & Startsys-
tem)
■ Türverriegelungssummer (Fahrzeuge mit intelligentem Einstiegs- & Startsystem)
Wird versucht, die Türen zu verriegeln, wenn eine Tür nicht vollständig geschlossen
ist, ertönt ununterbrochen ein Summer. Schließen Sie die Tür vollständig, um den
Summer auszuschalten, und verriegeln Sie das Fahrzeug erneut.
■ Wenn das intelligente Einstiegs- & Startsystem oder die Fernbedienung nicht
ordnungsgemäß funktioniert
Verwenden Sie den mechanischen Schlüssel, um die Türen zu verriegeln und entrie-
geln. ( →S. 587)
Ersetzen Sie eine entladene Batterie durch eine neue. ( →S. 488)
Wenn die Tür nicht verriegelt werden kann,
selbst wenn der Sensorbereich auf der Ober-
seite berührt wird, versuchen Sie, den Verrie-
gelungssensor mit Ihrer Handfläche zu
berühren.

1463-2. Öffnen, Schließen und Verriegeln der Türen
Corolla_TMMT_EM (OM12J92M)■
Hinweis zum Verriegeln der Türen
●Wenn Sie beim Berühren des Türverriegelungssensors Handschuhe tragen, kann
der Verriegelungsvorgang verzögert oder verhindert werden. Ziehen Sie die Hand-
schuhe aus und berühren Sie den Verriegelungssensor erneut.
● Wenn die Verriegelungsfunktion mittels Verriegelungssensor erfolgt, werden die
Erkennungssignale bis zu zweimal hintereinander angezeigt. Danach werden keine
Erkennungssignale ausgegeben.
● Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des
effektiven Bereichs befindet, kann sich die Tür wiederholt verriegeln und entriegeln.
Befolgen Sie in diesem Fall die folgenden Abhilfemaßnahmen zum Waschen des
Fahrzeugs:
• Legen Sie den elektronischen Schlüssel an einem Ort ab, der 2 m oder mehr vom
Fahrzeug entfernt ist. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
• Stellen Sie den elektronischen Schlüssel auf den Batteriesparmodus, um das
intelligente Einstiegs- & Startsystem zu deaktivieren. ( →S. 143)
● Fahrzeuge mit Fahrtmonitoranzeige: Wenn sich der elektronische Schlüssel inner-
halb des Fahrzeugs befindet und ein Türgriff während der Autowäsche nass wird,
ertönt außerhalb des Fahrzeugs ein Summer. Verriegeln Sie zum Deaktivieren des
Alarms alle Türen.
● Fahrzeuge mit einer Multi-Informationsanzeige: Wenn sich der elektronische Schlüs-
sel innerhalb des Fahrzeugs befindet und ein Türgriff während der Autowäsche nass
wird, kann auf der Multi-Informationsanzeige eine Nachricht angezeigt werden und
außerhalb des Fahrzeugs ertönt ein Summer. Verriegeln Sie zum Deaktivieren des
Alarms alle Türen.
● Der Verriegelungssensor funktioniert eventuell nicht ordnungsgemäß, wenn er mit
Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriegelungs-
sensor und versuchen Sie erneut, ihn in Betrieb zu nehmen.
● Während der Bedienung des Türgriffs können Fingernägel an der Tür kratzen.
Geben Sie Acht, Ihre Fingernägel nicht zu verletzen oder die Oberfläche der Tür zu
beschädigen.
■ Hinweis zur Entriegelungsfunktion
●Eine plötzliche Annäherung an den effektiven Bereich oder den Türgriff kann dazu
führen, dass die Türen nicht entriegelt werden. Führen Sie in diesem Fall den Türgriff
in die ursprüngliche Position zurück und stellen Sie sicher, dass die Türen entriegelt
werden, bevor Sie erneut am Türgriff ziehen.
● Wenn Sie den Türgriff mit einem Handschuh anfassen, wird die Tür möglicherweise
nicht entriegelt.
● Falls der Türgriff nass wird, während sich der elektronische Schlüssel innerhalb des
effektiven Bereichs befindet, kann sich die Tür wiederholt verriegeln und entriegeln.
Befolgen Sie in diesem Fall die folgenden Abhilfemaßnahmen zum Waschen des
Fahrzeugs:
• Legen Sie den elektronischen Schlüssel an einem Ort ab, der 2 m oder mehr vom
Fahrzeug entfernt ist. (Achten Sie darauf, dass der Schlüssel nicht gestohlen
wird.)
• Stellen Sie den elektronischen Schlüssel auf den Batteriesparmodus, um das intelligente Einstiegs- & Startsystem zu deaktivieren. ( →S. 143)

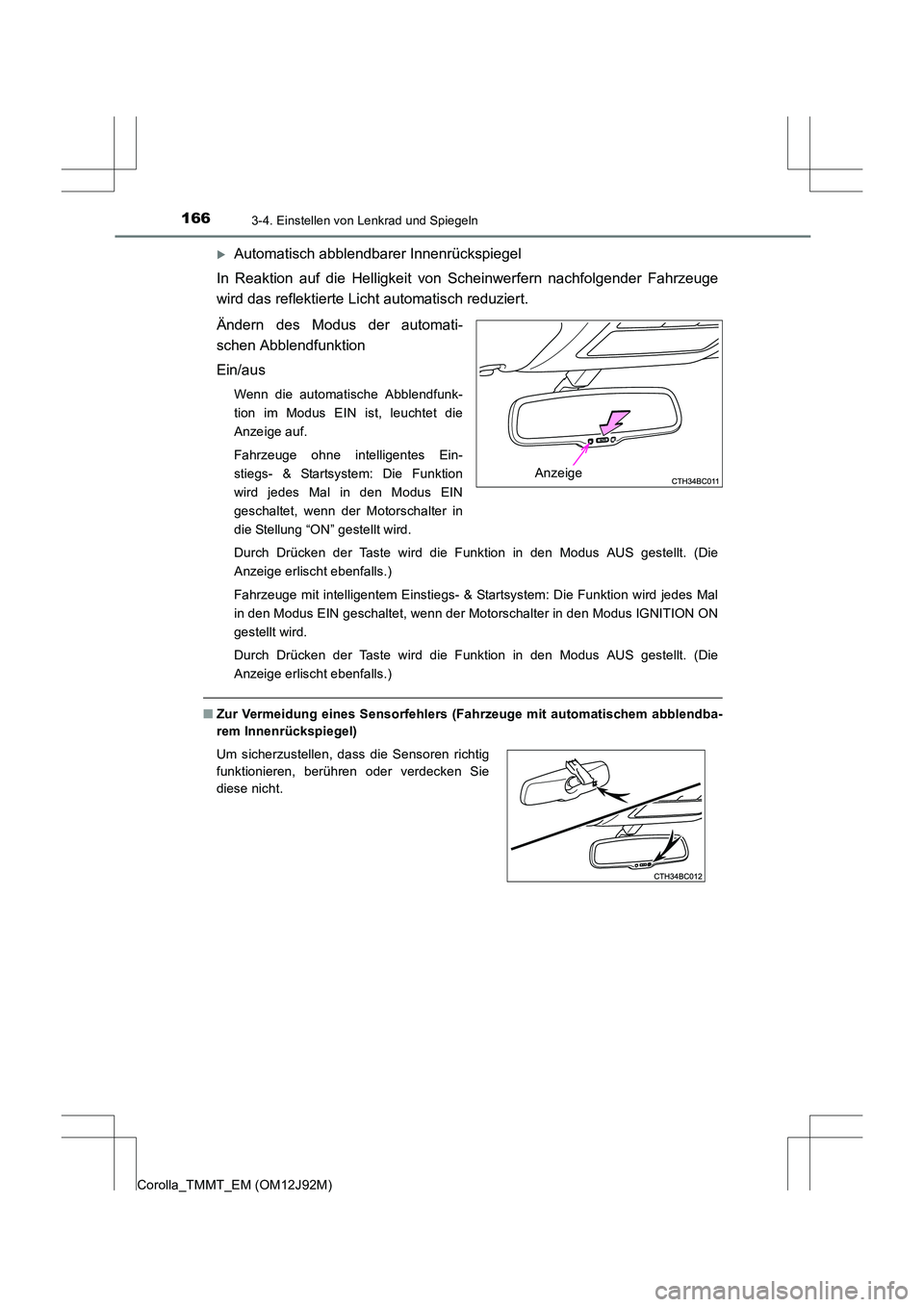

1663-4. Einstellen von Lenkrad und Spiegeln
Corolla_TMMT_EM (OM12J92M)
XAutomatisch abblendbarer Innenrückspiegel
In Reaktion auf die Helligkeit von Scheinwerfern nachfolgender Fahrzeuge
wird das reflektierte Licht automatisch reduziert.
Ändern des Modus der automati-
schen Abblendfunktion
Ein/aus
Wenn die automatische Abblendfunk-
tion im Modus EIN ist, leuchtet die
Anzeige auf.
Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem: Die Funktion
wird jedes Mal in den Modus EIN
geschaltet, wenn der Motorschalter in
die Stellung “ON” gestellt wird.
Durch Drücken der Taste wird die Funktion in den Modus AUS gestellt. (Die
Anzeige erlischt ebenfalls.)
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Die Funktion wird jedes Mal
in den Modus EIN geschaltet, wenn der Motorschalter in den Modus IGNITION ON
gestellt wird.
Durch Drücken der Taste wird die Funktion in den Modus AUS gestellt. (Die
Anzeige erlischt ebenfalls.)
■ Zur Vermeidung eines Sensorfehlers (Fahrzeuge mit automatischem abblendba-
rem Innenrückspiegel)
Anzeige
Um sicherzustellen, dass die Sensoren richtig
funktionieren, berühren oder verdecken Sie
diese nicht.

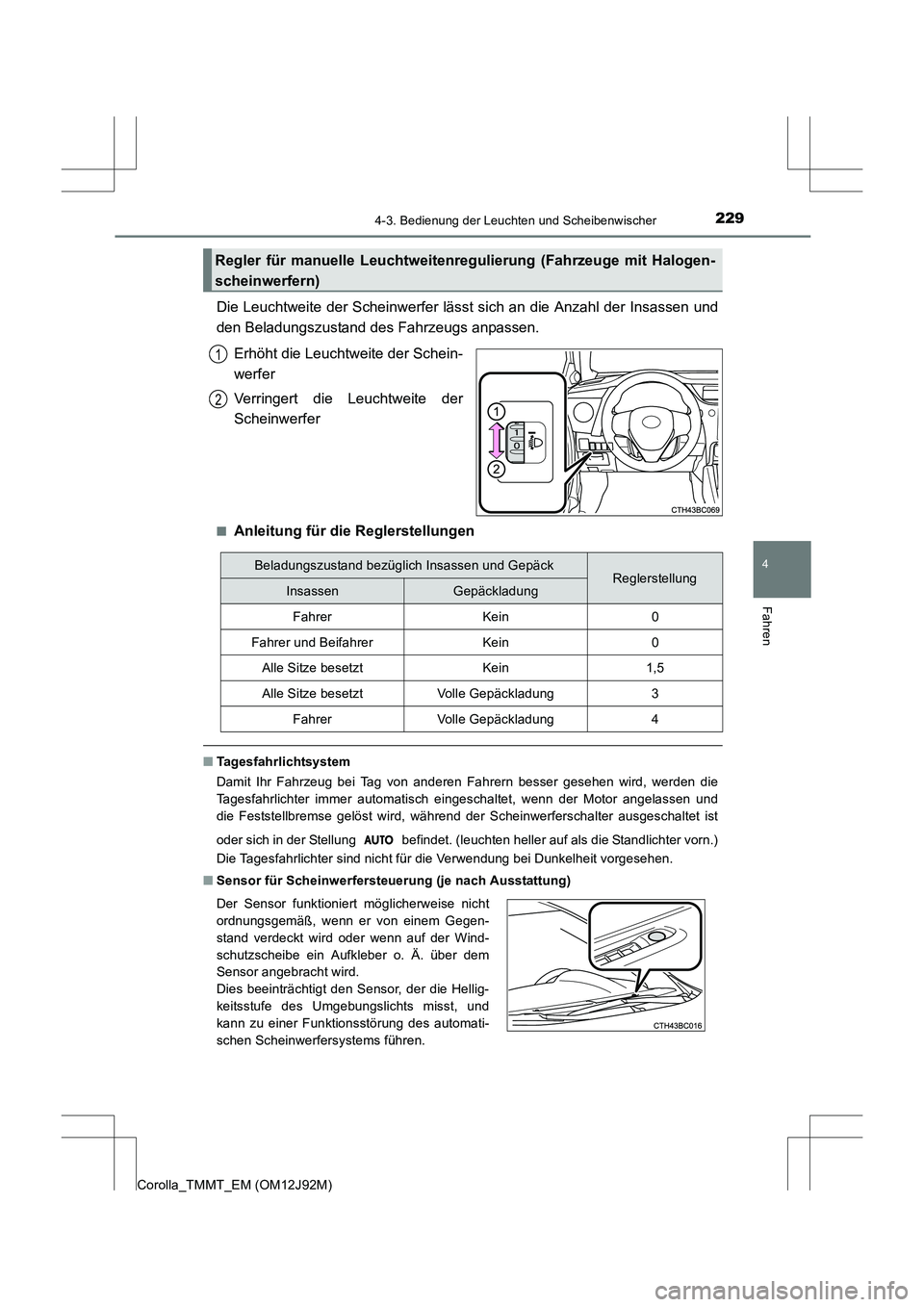

2294-3. Bedienung der Leuchten und Scheibenwischer
4
Fahren
Corolla_TMMT_EM (OM12J92M)
Die Leuchtweite der Scheinwerfer lässt sich an die Anzahl der Insassen und
den Beladungszustand des Fahrzeugs anpassen.Erhöht die Leuchtweite der Schein-
werfer
Verringert die Leuchtweite der
Scheinwerfer
■Anleitung für die Reglerstellungen
■Tagesfahrlichtsystem
Damit Ihr Fahrzeug bei Tag von anderen Fahrern besser gesehen wird, werden die
Tagesfahrlichter immer automatisch eingeschaltet, wenn der Motor angelassen und
die Feststellbremse gelöst wird, während der Scheinwerferschalter ausgeschaltet ist
oder sich in der Stellung befindet. (leuchten heller auf als die Standlichter vorn.)
Die Tagesfahrlichter sind nicht für die Verwendung bei Dunkelheit vorgesehen.
■ Sensor für Scheinwerfersteuerung (je nach Ausstattung)
Regler für manuelle Leuchtweitenregulierung (Fahrzeuge mit Halogen-
scheinwerfern)
1
2
Beladungszustand bezüglich Insassen und GepäckReglerstellungInsassenGepäckladung
FahrerKein0
Fahrer und BeifahrerKein0
Alle Sitze besetztKein1,5
Alle Sitze besetztVolle Gepäckladung3
FahrerVolle Gepäckladung4
Der Sensor funktioniert möglicherweise nicht
ordnungsgemäß, wenn er von einem Gegen-
stand verdeckt wird oder wenn auf der Wind-
schutzscheibe ein Aufkleber o. Ä. über dem
Sensor angebracht wird.
Dies beeinträchtigt den Sensor, der die Hellig-
keitsstufe des Umgebungslichts misst, und
kann zu einer Funktionsstörung des automati-
schen Scheinwerfersystems führen.

2314-3. Bedienung der Leuchten und Scheibenwischer
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Batteriesparfunktion
Unter den folgenden Bedingungen erlöschen die Scheinwerfer und die restlichen
Leuchten automatisch nach 20 Minuten, um ein Entladen der Fahrzeugbatterie zu ver-
meiden:
●Die Scheinwerfer und/oder Schlussleuchten sind eingeschaltet.
● Der Motorschalter befindet sich in der Stellung “LOCK” (Fahrzeuge ohne intelligentes
Einstiegs- & Startsystem) oder ist ausgeschaltet (Fahrzeuge mit intelligentem Ein-
stiegs- & Startsystem).
● Der Lichtschalter steht auf oder .
Diese Funktion wird in den folgenden Situationen abgebrochen:
● Wenn der Motorschalter in die Stellung “ON” (Fahrzeuge ohne intelligentes Ein-
stiegs- & Startsystem) oder in den Modus IGNITION ON geschaltet wird (Fahrzeuge
mit intelligentem Einstiegs- & Startsystem)
● Wenn der Lichtschalter betätigt wird
● Wenn die Tür oder der Kofferraum geöffnet oder geschlossen wird
■ Individuelle Anpassung
Die Einstellungen (z. B. die Lichtsensorempfindlichkeit) können geändert werden.
(Anpassbare Funktionen: →S. 624)
WARNUNG
■ Vorsichtsmaßnahmen für den Regler für manuelle Leuchtweitenregulierung (je
nach Ausstattung)
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Nichtbeachtung kann zu falscher Handhabung des Fahrzeugs und einem Unfall mit
schweren oder tödlichen Verletzungen führen.
●Stellen Sie die Leuchtweite der Scheinwerfer nicht während der Fahrt ein.
● Stellen Sie die Leuchtweite der Scheinwerfer vor Antritt der Fahrt auf die richtige
Stufe ein.
HINWEIS
■Um ein Entladen der Batterie zu vermeiden
Lassen Sie die Leuchten bei ausgeschaltetem Motor nicht länger als nötig einge-
schaltet.

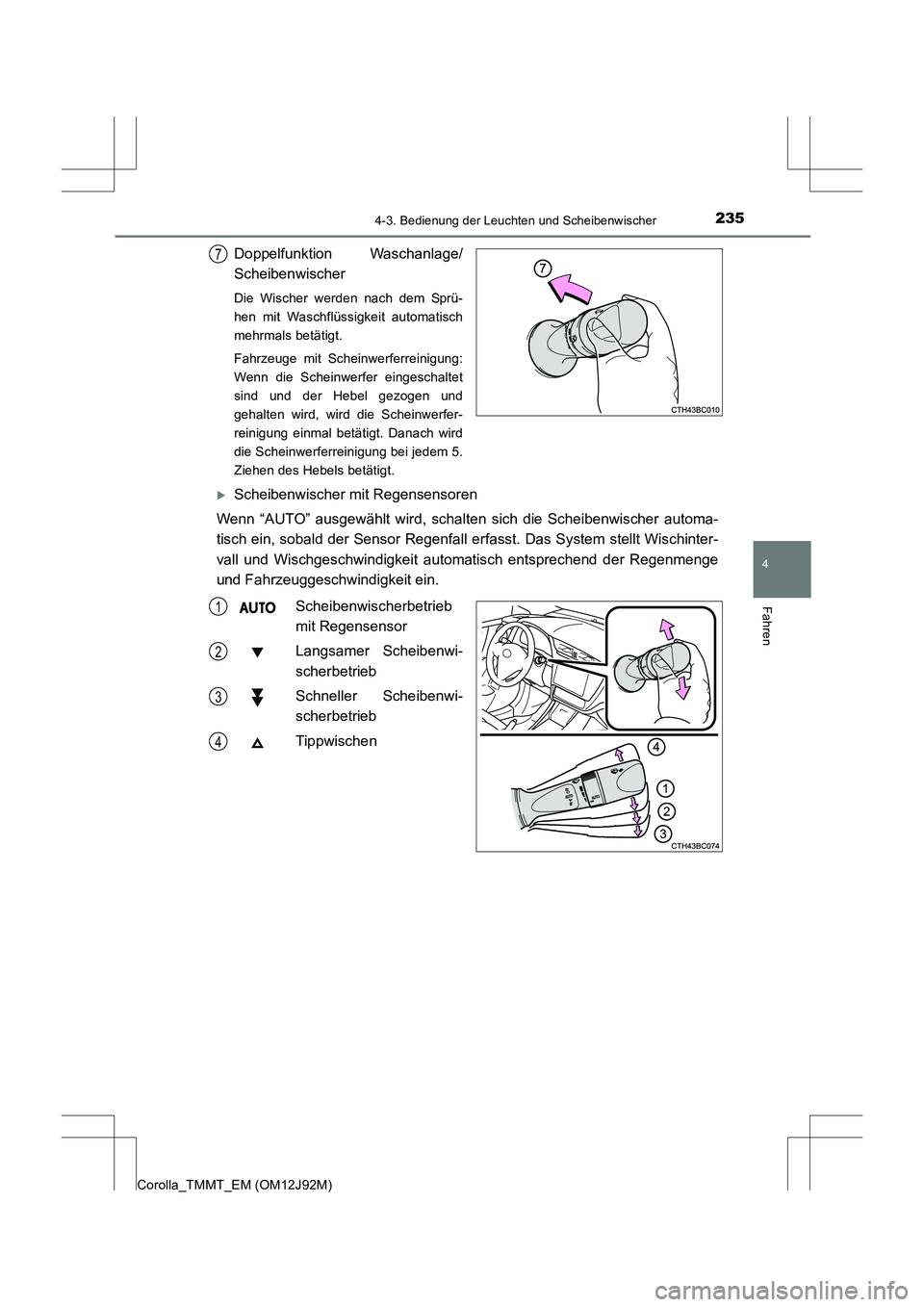

2354-3. Bedienung der Leuchten und Scheibenwischer
4
Fahren
Corolla_TMMT_EM (OM12J92M)
Doppelfunktion Waschanlage/
Scheibenwischer
Die Wischer werden nach dem Sprü-
hen mit Waschflüssigkeit automatisch
mehrmals betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet
sind und der Hebel gezogen und
gehalten wird, wird die Scheinwerfer-
reinigung einmal betätigt. Danach wird
die Scheinwerferreinigung bei jedem 5.
Ziehen des Hebels betätigt.
XScheibenwischer mit Regensensoren
Wenn “AUTO” ausgewählt wird, schalten sich die Scheibenwischer automa-
tisch ein, sobald der Sensor Regenfall erfasst. Das System stellt Wischinter-
vall und Wischgeschwindigkeit automatisch entsprechend der Regenmenge
und Fahrzeuggeschwindigkeit ein.
Scheibenwischerbetrieb
mit Regensensor
Langsamer Scheibenwi-
scherbetrieb
Schneller Scheibenwi-
scherbetrieb
Tippwischen
7
1
2
3
4
