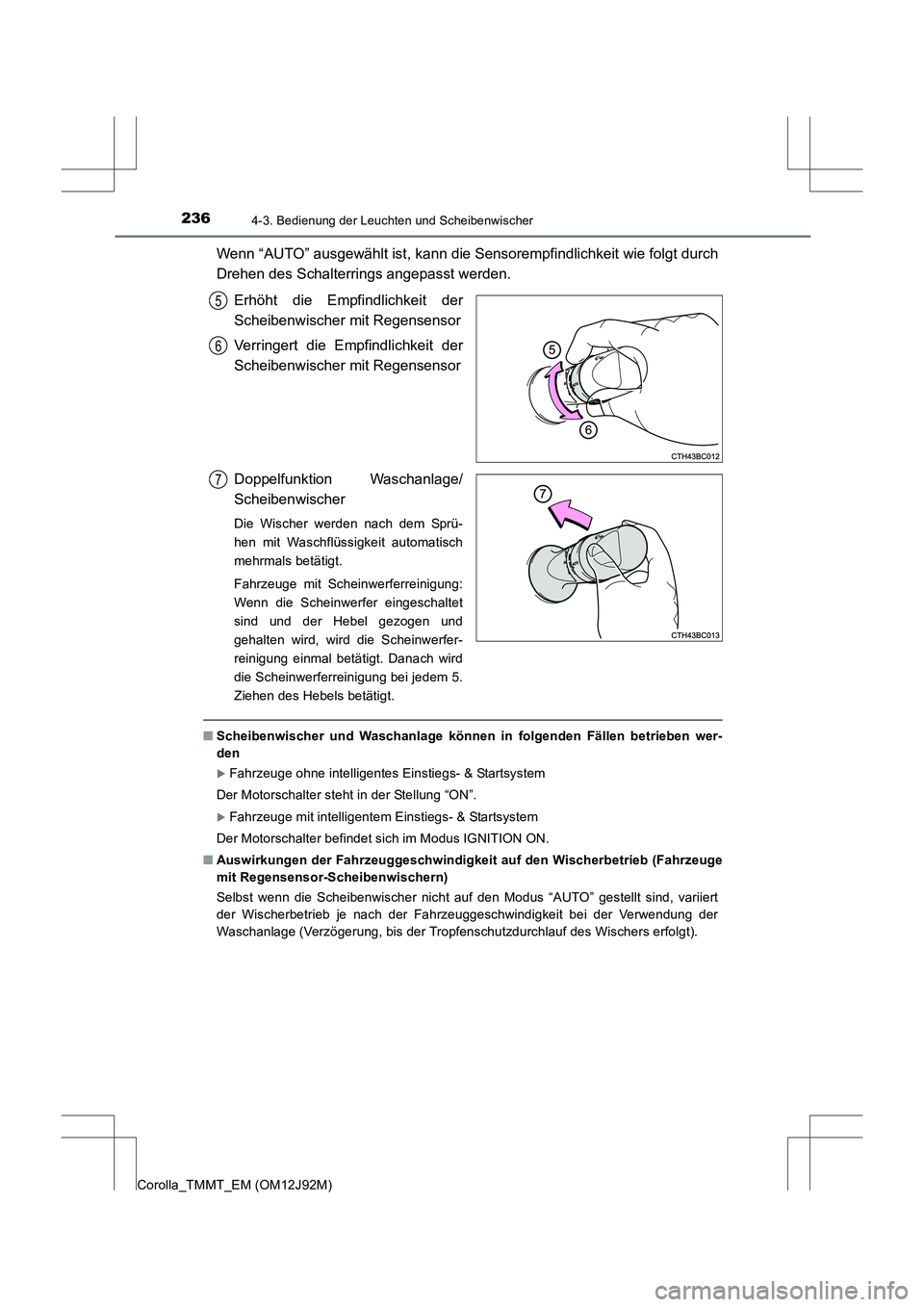

2364-3. Bedienung der Leuchten und Scheibenwischer
Corolla_TMMT_EM (OM12J92M)
Wenn “AUTO” ausgewählt ist, kann die Sensorempfindlichkeit wie folgt durch
Drehen des Schalterrings angepasst werden.Erhöht die Empfindlichkeit der
Scheibenwischer mit Regensensor
Verringert die Empfindlichkeit der
Scheibenwischer mit Regensensor
Doppelfunktion Waschanlage/
Scheibenwischer
Die Wischer werden nach dem Sprü-
hen mit Waschflüssigkeit automatisch
mehrmals betätigt.
Fahrzeuge mit Scheinwerferreinigung:
Wenn die Scheinwerfer eingeschaltet
sind und der Hebel gezogen und
gehalten wird, wird die Scheinwerfer-
reinigung einmal betätigt. Danach wird
die Scheinwerferreinigung bei jedem 5.
Ziehen des Hebels betätigt.
■Scheibenwischer und Waschanlage können in folgenden Fällen betrieben wer-
den
XFahrzeuge ohne intelligentes Einstiegs- & Startsystem
Der Motorschalter steht in der Stellung “ON”.
XFahrzeuge mit intelligentem Einstiegs- & Startsystem
Der Motorschalter befindet sich im Modus IGNITION ON.
■ Auswirkungen der Fahrzeuggeschwindigkeit auf den Wischerbetrieb (Fahrzeuge
mit Regensensor-Scheibenwischern)
Selbst wenn die Scheibenwischer nicht auf den Modus “AUTO” gestellt sind, variiert
der Wischerbetrieb je nach der Fahrzeuggeschwindigkeit bei der Verwendung der
Waschanlage (Verzögerung, bis der Tropfenschutzdurchlauf des Wischers erfolgt).
5
6
7

2374-3. Bedienung der Leuchten und Scheibenwischer
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Regentropfensensor (Fahrzeuge mit Regensensor-Scheibenwischern)
●Fahrzeuge ohne intelligentes Einstiegs- & Startsystem: Wenn der Wischerschalter
auf die Position “AUTO” gestellt wird, während der Motorschalter in der Position “ON”
steht, werden die Scheibenwischer einmal betätigt, um anzuzeigen, dass der Modus
“AUTO” aktiv ist.
Fahrzeuge mit intelligentem Einstiegs- & Startsystem: Wenn der Wischerschalter
auf die Position “AUTO” gestellt wird, während der Motorschalter im Modus IGNI-
TION ON steht, werden die Scheibenwischer einmal betätigt, um anzuzeigen, dass
der Modus “AUTO” aktiv ist.
● Wenn die Temperatur des Regensensors 90 °C oder mehr bzw. -15 °C oder weniger
beträgt, erfolgt der automatische Betrieb möglicherweise nicht. Betätigen Sie in die-
sem Fall die Wischer in einem anderen Modus als “AUTO”.
■ Es wird keine Scheibenwaschflüssigkeit auf die Scheibe gesprüht
Stellen Sie sicher, dass die Waschdüsen nicht verstopft sind, wenn sich Waschflüssig-
keit im Vorratsbehälter der Scheibenwaschanlage befindet. ●Der Regensensor erfasst die Menge der
Regentropfen.
Es wird ein optischer Sensor verwendet. Der
Betrieb erfolgt möglicherweise nicht ord-
nungsgemäß, wenn Licht der auf- bzw.
untergehenden Sonne unregelmäßig auf die
Windschutzscheibe trifft oder wenn sich
Insekten o. Ä. auf der Windschutzscheibe
befinden.
WARNUNG
■ Vorsicht beim Umgang mit Waschflüssigkeit
Verwenden Sie bei Kälte die Waschflüssigkeit erst, wenn die Windschutzscheibe
warm geworden ist. Die Flüssigkeit könnte auf der Windschutzscheibe gefrieren und
schlechte Sicht verursachen. Dies kann zu einem Unfall mit tödlichen oder schweren
Verletzungen führen.
■ Vorsichtsmaßnahmen bei Nutzung des Modus “AUTO” der Scheibenwischer
(Fahrzeuge mit Regensensor-Scheibenwischern)
Im Modus “AUTO” können sich die Scheibenwischer unerwartet einschalten, wenn
der Sensor berührt oder die Windschutzscheibe in Schwingungen versetzt wird.
Achten Sie darauf, dass Ihre Finger usw. nicht von den Scheibenwischern erfasst
werden.

2434-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)

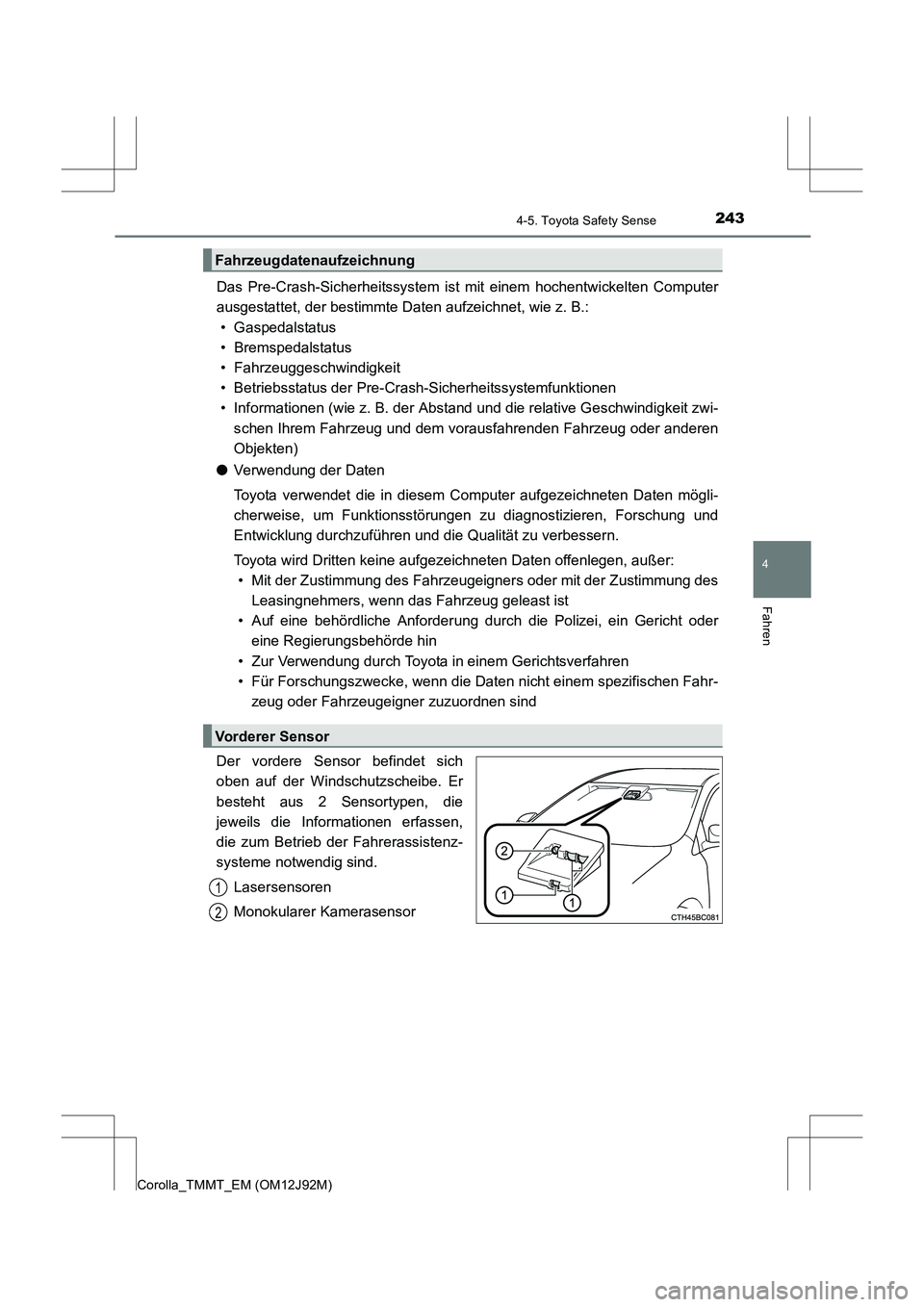

Das Pre-Crash-Sicherheitssystem ist mit einem hochentwickelten Computer
ausgestattet, der bestimmte Daten aufzeichnet, wie z. B.:
• Gaspedalstatus
• Bremspedalstatus
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Pre-Crash-Sicherheitssystemfunktionen
• Informationen (wie z. B. der Abstand und die relative Geschwindigkeit zwi- schen Ihrem Fahrzeug und dem vorausfahrenden Fahrzeug oder anderen
Objekten)
● Verwendung der Daten
Toyota verwendet die in diesem Computer aufgezeichneten Daten mögli-
cherweise, um Funktionsstörungen zu diagnostizieren, Forschung und
Entwicklung durchzuführen und die Qualität zu verbessern.
Toyota wird Dritten keine aufgezeichneten Daten offenlegen, außer:
• Mit der Zustimmung des Fahrzeugeigners oder mit der Zustimmung des
Leasingnehmers, wenn das Fahrzeug geleast ist
• Auf eine behördliche Anforderung durch die Polizei, ein Gericht oder eine Regierungsbehörde hin
• Zur Verwendung durch Toyota in einem Gerichtsverfahren
• Für Forschungszwecke, wenn die Daten nicht einem spezifischen Fahr- zeug oder Fahrzeugeigner zuzuordnen sind
Der vordere Sensor befindet sich
oben auf der Windschutzscheibe. Er
besteht aus 2 Sensortypen, die
jeweils die Informationen erfassen,
die zum Betrieb der Fahrerassistenz-
systeme notwendig sind. Lasersensoren
Monokularer Kamerasensor
Fahrzeugdatenaufzeichnung
Vorderer Sensor
1
2

2444-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)
WARNUNG
■Vorderer Sensor
Der vordere Sensor verwendet Laser, um vor Ihrem Fahrzeug fahrende Fahrzeuge
zu erfassen. Der vordere Sensor ist gemäß Standard IEC 60825-1 als Laserprodukt
der Klasse 1M eingestuft. Bei normaler Verwendung sind diese Laser für das bloße
Auge nicht schädlich. Es müssen jedoch folgende Vorsichtsmaßnahmen eingehalten
werden.
Eine Missachtung kann Erblindung oder schwere Sehschäden zur Folge haben.
●Um sich keiner gefährlichen Laserstrahlung auszusetzen, sollten Sie nie versu-
chen, den vorderen Sensor zu zerlegen (z. B. die Linsen entfernen). In zerlegtem
Zustand ist der vordere Sensor gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 3B eingestuft. Laser der Klasse 3B sind gefährlich und können bei direkter
Einwirkung zu Verletzungen am Auge führen.
● Versuchen Sie nicht mithilfe eines Vergrößerungsglases, eines Mikroskops oder
eines anderen optischen Geräts mit einem Abstand von weniger als 100 mm in den
vorderen Sensor zu schauen.
Aufkleber mit Laserklassifizierung
Aufkleber mit Laserspezifikationen
Emissionsdaten des Lasers Maximale Durchschnittsleistung: 45 mW
Pulsdauer: 33 ns
Wellenlänge: 905 nm
Streuung (horizontal x vertikal): 28° x 12°

2454-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)
WARNUNG

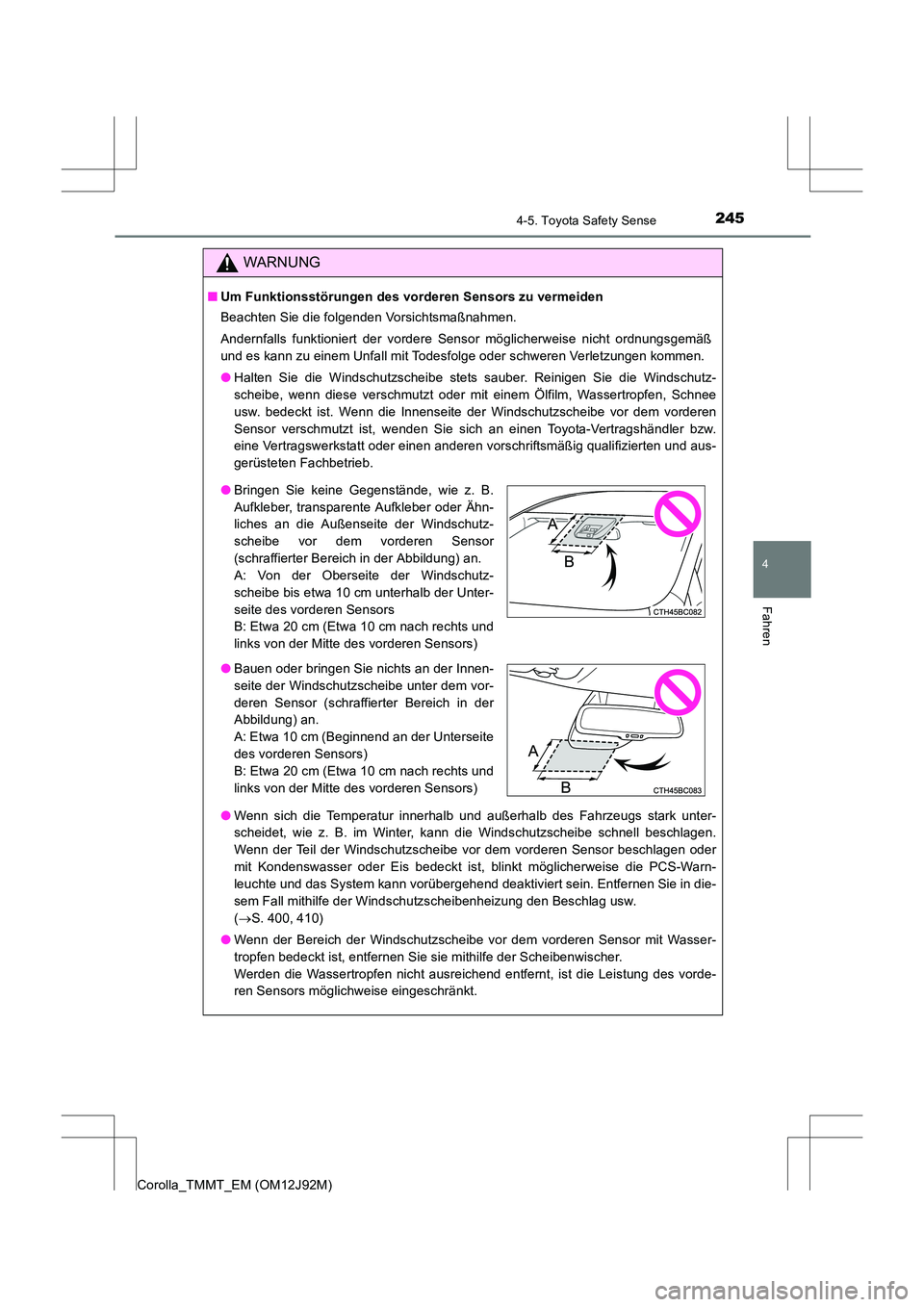

■Um Funktionsstörungen des vorderen Sensors zu vermeiden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls funktioniert der vordere Sensor möglicherweise nicht ordnungsgemäß
und es kann zu einem Unfall mit Todesfolge oder schweren Verletzungen kommen.
●Halten Sie die Windschutzscheibe stets sauber. Reinigen Sie die Windschutz-
scheibe, wenn diese verschmutzt oder mit einem Ölfilm, Wassertropfen, Schnee
usw. bedeckt ist. Wenn die Innenseite der Windschutzscheibe vor dem vorderen
Sensor verschmutzt ist, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
● Wenn sich die Temperatur innerhalb und außerhalb des Fahrzeugs stark unter-
scheidet, wie z. B. im Winter, kann die Windschutzscheibe schnell beschlagen.
Wenn der Teil der Windschutzscheibe vor dem vorderen Sensor beschlagen oder
mit Kondenswasser oder Eis bedeckt ist, blinkt möglicherweise die PCS-Warn-
leuchte und das System kann vorübergehend deaktiviert sein. Entfernen Sie in die-
sem Fall mithilfe der Windschutzscheibenheizung den Beschlag usw.
(→ S. 400, 410)
● Wenn der Bereich der Windschutzscheibe vor dem vorderen Sensor mit Wasser-
tropfen bedeckt ist, entfernen Sie sie mithilfe der Scheibenwischer.
Werden die Wassertropfen nicht ausreichend entfernt, ist die Leistung des vorde-
ren Sensors möglichweise eingeschränkt.
●Bringen Sie keine Gegenstände, wie z. B.
Aufkleber, transparente Aufkleber oder Ähn-
liches an die Außenseite der Windschutz-
scheibe vor dem vorderen Sensor
(schraffierter Bereich in der Abbildung) an.
A: Von der Oberseite der Windschutz-
scheibe bis etwa 10 cm unterhalb der Unter-
seite des vorderen Sensors
B: Etwa 20 cm (Etwa 10 cm nach rechts und
links von der Mitte des vorderen Sensors)
● Bauen oder bringen Sie nichts an der Innen-
seite der Windschutzscheibe unter dem vor-
deren Sensor (schraffierter Bereich in der
Abbildung) an.
A: Etwa 10 cm (Beginnend an der Unterseite
des vorderen Sensors)
B: Etwa 20 cm (Etwa 10 cm nach rechts und
links von der Mitte des vorderen Sensors)

2464-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)
WARNUNG
●Wenn Wassertropfen durch die Scheibenwischer nicht richtig von dem Bereich der
Windschutzscheibe vor dem vorderen Sensor entfernt werden können, tauschen
Sie den Wischereinsatz oder das Wischerblatt aus.
Wenn die Wischereinsätze oder die Blätter der Scheibenwischer ausgetauscht
werden müssen, wenden Sie sich an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüste-
ten Fachbetrieb.
● Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
● Lassen Sie die Windschutzscheibe austauschen, wenn diese beschädigt oder
gesprungen ist.
Wenn die Windschutzscheibe ausgetauscht werden muss, wenden Sie sich an
einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
● Installieren Sie keine Antenne vor dem Sensor.
● Bringen Sie den vorderen Sensor nicht mit Flüssigkeiten in Berührung.
● Achten Sie darauf, dass kein helles Licht in den vorderen Sensor scheint.
● Verschmutzen oder beschädigen Sie den vorderen Sensor nicht.
Achten Sie beim Reinigen der Innenseite der Windschutzscheibe darauf, keinen
Glasreiniger mit der Linse in Berührung zu bringen. Berühren Sie außerdem die
Linse nicht.
Wenn die Linse verschmutzt oder beschädigt ist, wenden Sie sich an einen Toyota-
Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
● Setzen Sie den vorderen Sensor keinen starken Stößen aus.
● Ändern Sie nicht die Einbauposition oder die Ausrichtung des vorderen Sensors
und entfernen Sie diesen auch nicht.
● Zerlegen Sie den vorderen Sensor nicht.
● Installieren Sie kein elektronisches Gerät oder Gerät, das starke elektrische Wellen
aussendet, in der Nähe des vorderen Sensors.
● Modifizieren Sie keine Komponenten des Fahrzeugs um den vorderen Sensor
(Innenrückspiegel, Sonnenblenden usw.) oder die Decke herum.
● Bringen Sie kein Zubehör, das den vorderen Sensor beeinträchtigen könnte, an der
Motorhaube, dem vorderen Kühlergrill oder der vorderen Stoßstange an. Wenden
Sie sich für Einzelheiten an einen Toyota-Vertragshändler bzw. eine Vertragswerk-
statt oder einen anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fach-
betrieb.
● Wenn ein Surfbrett oder ein anderer langer Gegenstand auf dem Dach befestigt
werden soll, stellen Sie sicher, dass der vordere Sensor dadurch nicht verdeckt
wird.
● Nehmen Sie an den Scheinwerfern und an sonstigen Leuchten keine Veränderun-
gen vor.

2484-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)

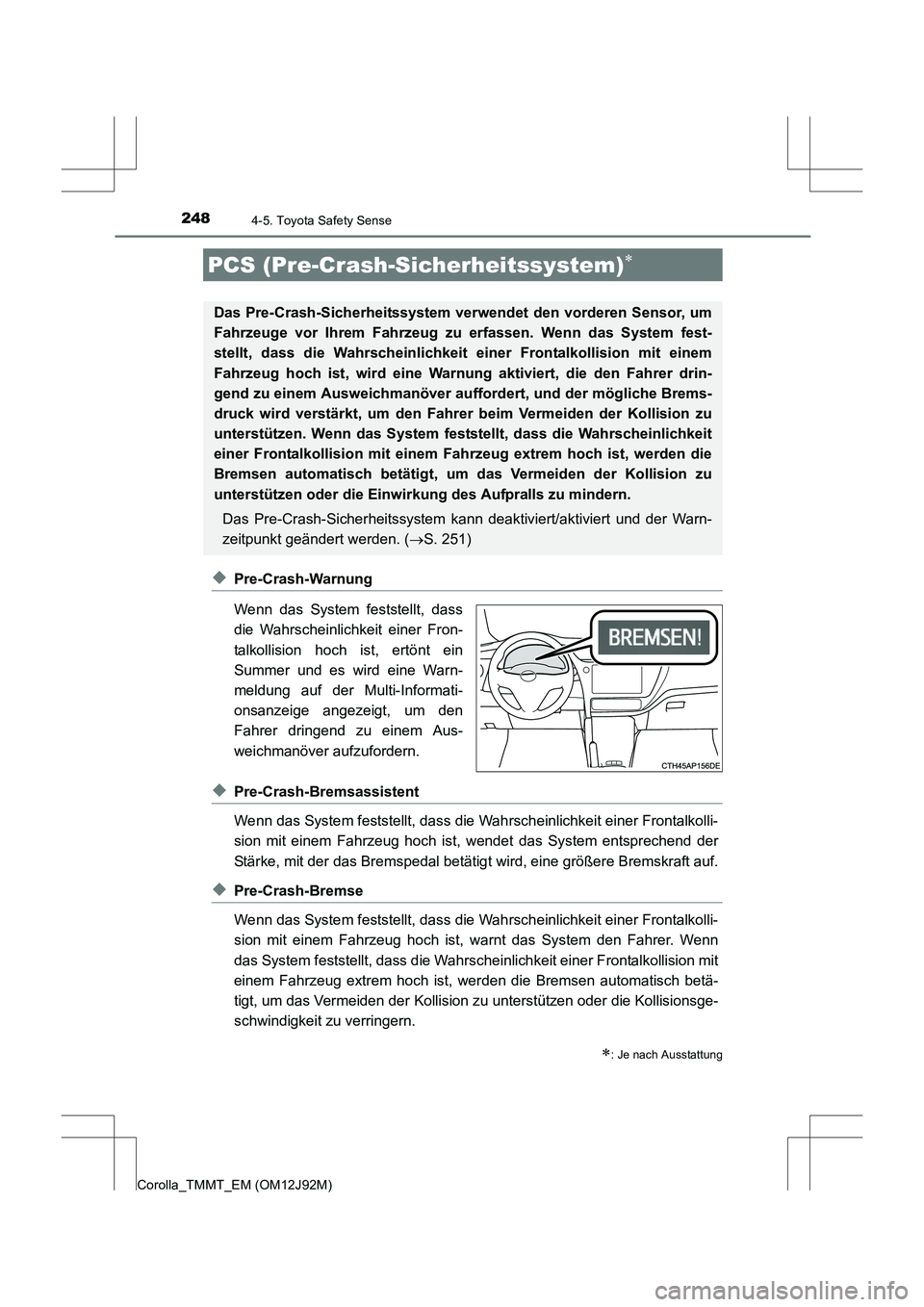

◆Pre-Crash-Warnung
Wenn das System feststellt, dass
die Wahrscheinlichkeit einer Fron-
talkollision hoch ist, ertönt ein
Summer und es wird eine Warn-
meldung auf der Multi-Informati-
onsanzeige angezeigt, um den
Fahrer dringend zu einem Aus-
weichmanöver aufzufordern.
◆Pre-Crash-Bremsassistent
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontalkolli-
sion mit einem Fahrzeug hoch ist, wendet das System entsprechend der
Stärke, mit der das Bremspedal betätigt wird, eine größere Bremskraft auf.
◆Pre-Crash-Bremse
Wenn das System feststellt, dass die Wahrscheinlichkeit einer Frontalkolli-
sion mit einem Fahrzeug hoch ist, warnt das System den Fahrer. Wenn
das System feststellt, dass die Wahrscheinlichkeit einer Frontalkollision mit
einem Fahrzeug extrem hoch ist, werden die Bremsen automatisch betä-
tigt, um das Vermeiden der Kollision zu unterstützen oder die Kollisionsge-
schwindigkeit zu verringern.
PCS (Pre-Crash-Sicherheitssystem)∗
∗: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem ver wendet den vorderen Sensor, um
Fahrzeuge vor Ihrem Fahrzeug zu erfassen. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit einer Frontalkollision mit einem
Fahrzeug hoch ist, wird eine Warnung aktiviert, die den Fahrer drin-
gend zu einem Ausweichmanöver au ffordert, und der mögliche Brems-
druck wird verstärkt, um den Fahrer beim Vermeiden der Kollision zu
unterstützen. Wenn das System feststellt, dass die Wahrscheinlichkeit
einer Frontalkollision mit einem Fahrzeug extrem hoch ist, werden die
Bremsen automatisch betätigt, um das Vermeiden der Kollision zu
unterstützen oder die Einwirkung des Aufpralls zu mindern.
Das Pre-Crash-Sicherheitssystem k ann deaktiviert/aktiviert und der Warn-
zeitpunkt geändert werden. ( →S. 251)

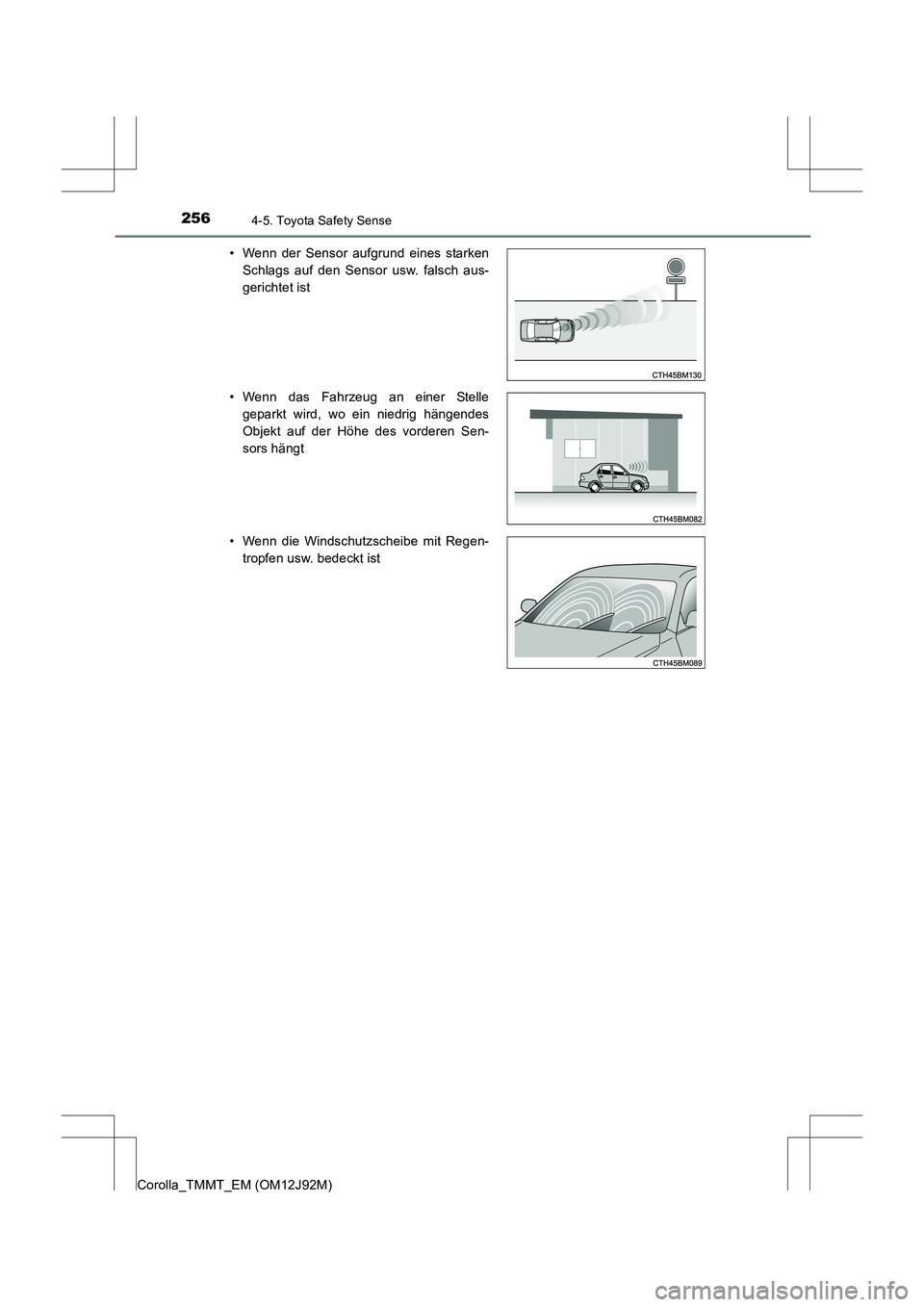

2564-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)• Wenn der Sensor aufgrund eines starken
Schlags auf den Sensor usw. falsch aus-
gerichtet ist
• Wenn das Fahrzeug an einer Stelle geparkt wird, wo ein niedrig hängendes
Objekt auf der Höhe des vorderen Sen-
sors hängt
• Wenn die Windschutzscheibe mit Regen- tropfen usw. bedeckt ist
