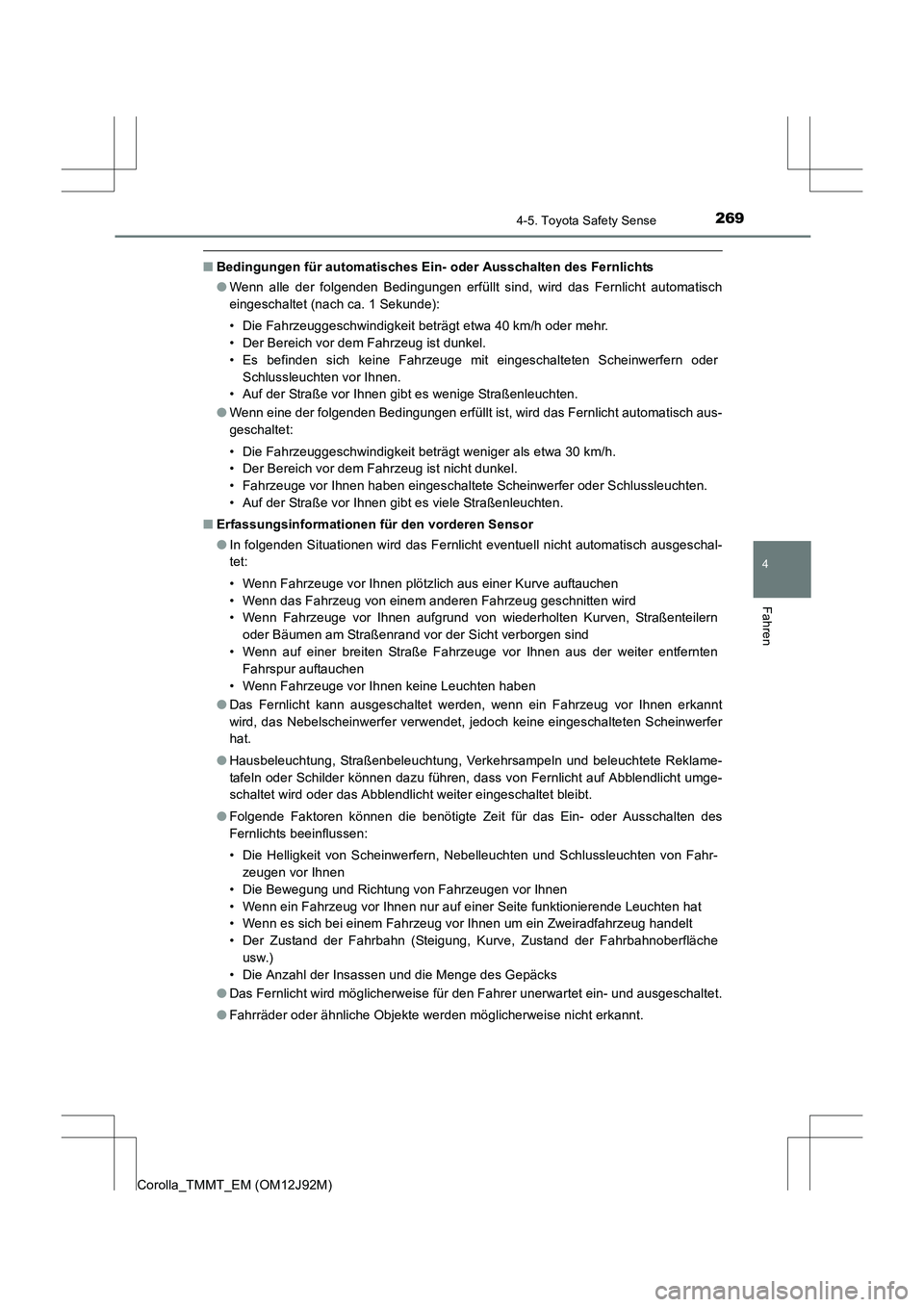

■Bedingungen für automatisches Ein- oder Ausschalten des Fernlichts
●Wenn alle der folgenden Bedingungen erfüllt sind, wird das Fernlicht automatisch
eingeschaltet (nach ca. 1 Sekunde):
• Die Fahrzeuggeschwindigkeit beträgt etwa 40 km/h oder mehr.
• Der Bereich vor dem Fahrzeug ist dunkel.
• Es befinden sich keine Fahrzeuge mit eingeschalteten Scheinwerfern oder
Schlussleuchten vor Ihnen.
• Auf der Straße vor Ihnen gibt es wenige Straßenleuchten.
● Wenn eine der folgenden Bedingungen erfüllt ist, wird das Fernlicht automatisch aus-
geschaltet:
• Die Fahrzeuggeschwindigkeit beträgt weniger als etwa 30 km/h.
• Der Bereich vor dem Fahrzeug ist nicht dunkel.
• Fahrzeuge vor Ihnen haben eingeschaltete Scheinwerfer oder Schlussleuchten.
• Auf der Straße vor Ihnen gibt es viele Straßenleuchten.
■ Erfassungsinformationen für den vorderen Sensor
●In folgenden Situationen wird das Fernlicht eventuell nicht automatisch ausgeschal-
tet:
• Wenn Fahrzeuge vor Ihnen plötzlich aus einer Kurve auftauchen
• Wenn das Fahrzeug von einem anderen Fahrzeug geschnitten wird
• Wenn Fahrzeuge vor Ihnen aufgrund von wiederholten Kurven, Straßenteilern
oder Bäumen am Straßenrand vor der Sicht verborgen sind
• Wenn auf einer breiten Straße Fahrzeuge vor Ihnen aus der weiter entfernten Fahrspur auftauchen
• Wenn Fahrzeuge vor Ihnen keine Leuchten haben
● Das Fernlicht kann ausgeschaltet werden, wenn ein Fahrzeug vor Ihnen erkannt
wird, das Nebelscheinwerfer verwendet, jedoch keine eingeschalteten Scheinwerfer
hat.
● Hausbeleuchtung, Straßenbeleuchtung, Verkehrsampeln und beleuchtete Reklame-
tafeln oder Schilder können dazu führen, dass von Fernlicht auf Abblendlicht umge-
schaltet wird oder das Abblendlicht weiter eingeschaltet bleibt.
● Folgende Faktoren können die benötigte Zeit für das Ein- oder Ausschalten des
Fernlichts beeinflussen:
• Die Helligkeit von Scheinwerfern, Nebelleuchten und Schlussleuchten von Fahr-
zeugen vor Ihnen
• Die Bewegung und Richtung von Fahrzeugen vor Ihnen
• Wenn ein Fahrzeug vor Ihnen nur auf einer Seite funktionierende Leuchten hat
• Wenn es sich bei einem Fahrzeug vor Ihnen um ein Zweiradfahrzeug handelt
• Der Zustand der Fahrbahn (Steigung, Kurve, Zustand der Fahrbahnoberfläche usw.)
• Die Anzahl der Insassen und die Menge des Gepäcks
● Das Fernlicht wird möglicherweise für den Fahrer unerwartet ein- und ausgeschaltet.
● Fahrräder oder ähnliche Objekte werden möglicherweise nicht erkannt.

2704-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)●

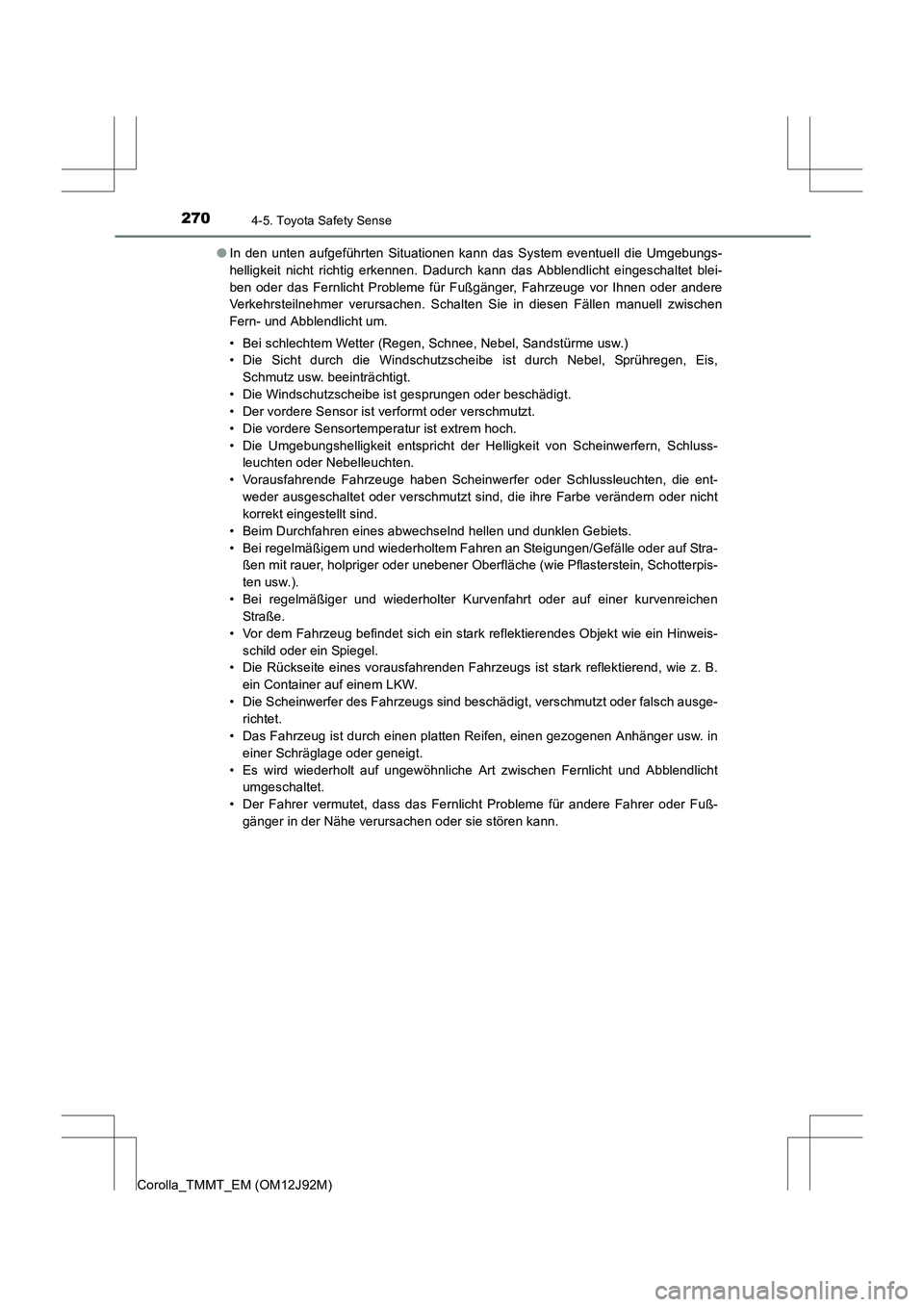

In den unten aufgeführten Situationen kann das System eventuell die Umgebungs-
helligkeit nicht richtig erkennen. Dadurch kann das Abblendlicht eingeschaltet blei-
ben oder das Fernlicht Probleme für Fußgänger, Fahrzeuge vor Ihnen oder andere
Verkehrsteilnehmer verursachen. Schalten Sie in diesen Fällen manuell zwischen
Fern- und Abblendlicht um.
• Bei schlechtem Wetter (Regen, Schnee, Nebel, Sandstürme usw.)
• Die Sicht durch die Windschutzscheibe ist durch Nebel, Sprühregen, Eis,
Schmutz usw. beeinträchtigt.
• Die Windschutzscheibe ist gesprungen oder beschädigt.
• Der vordere Sensor ist verformt oder verschmutzt.
• Die vordere Sensortemperatur ist extrem hoch.
• Die Umgebungshelligkeit entspricht der Helligkeit von Scheinwerfern, Schluss- leuchten oder Nebelleuchten.
• Vorausfahrende Fahrzeuge haben Scheinwerfer oder Schlussleuchten, die ent- weder ausgeschaltet oder verschmutzt sind, die ihre Farbe verändern oder nicht
korrekt eingestellt sind.
• Beim Durchfahren eines abwechselnd hellen und dunklen Gebiets.
• Bei regelmäßigem und wiederholtem Fahren an Steigungen/Gefälle oder auf Stra- ßen mit rauer, holpriger oder unebener Oberfläche (wie Pflasterstein, Schotterpis-
ten usw.).
• Bei regelmäßiger und wiederholter Kurvenfahrt oder auf einer kurvenreichen Straße .
• Vor dem Fahrzeug befindet sich ein stark reflektierendes Objekt wie ein Hinweis- schild oder ein Spiegel.
• Die Rückseite eines vorausfahrenden Fahrzeugs ist stark reflektierend, wie z. B.
ein Container auf einem LKW.
• Die Scheinwerfer des Fahrzeugs sind beschädigt, verschmutzt oder falsch ausge- richtet.
• Das Fahrzeug ist durch einen platten Reifen, einen gezogenen Anhänger usw. in
einer Schräglage oder geneigt.
• Es wird wiederholt auf ungewöhnliche Art zwischen Fernlicht und Abblendlicht umgeschaltet.
• Der Fahrer vermutet, dass das Fernlicht Probleme für andere Fahrer oder Fuß- gänger in der Nähe verursachen oder sie stören kann.

2714-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)

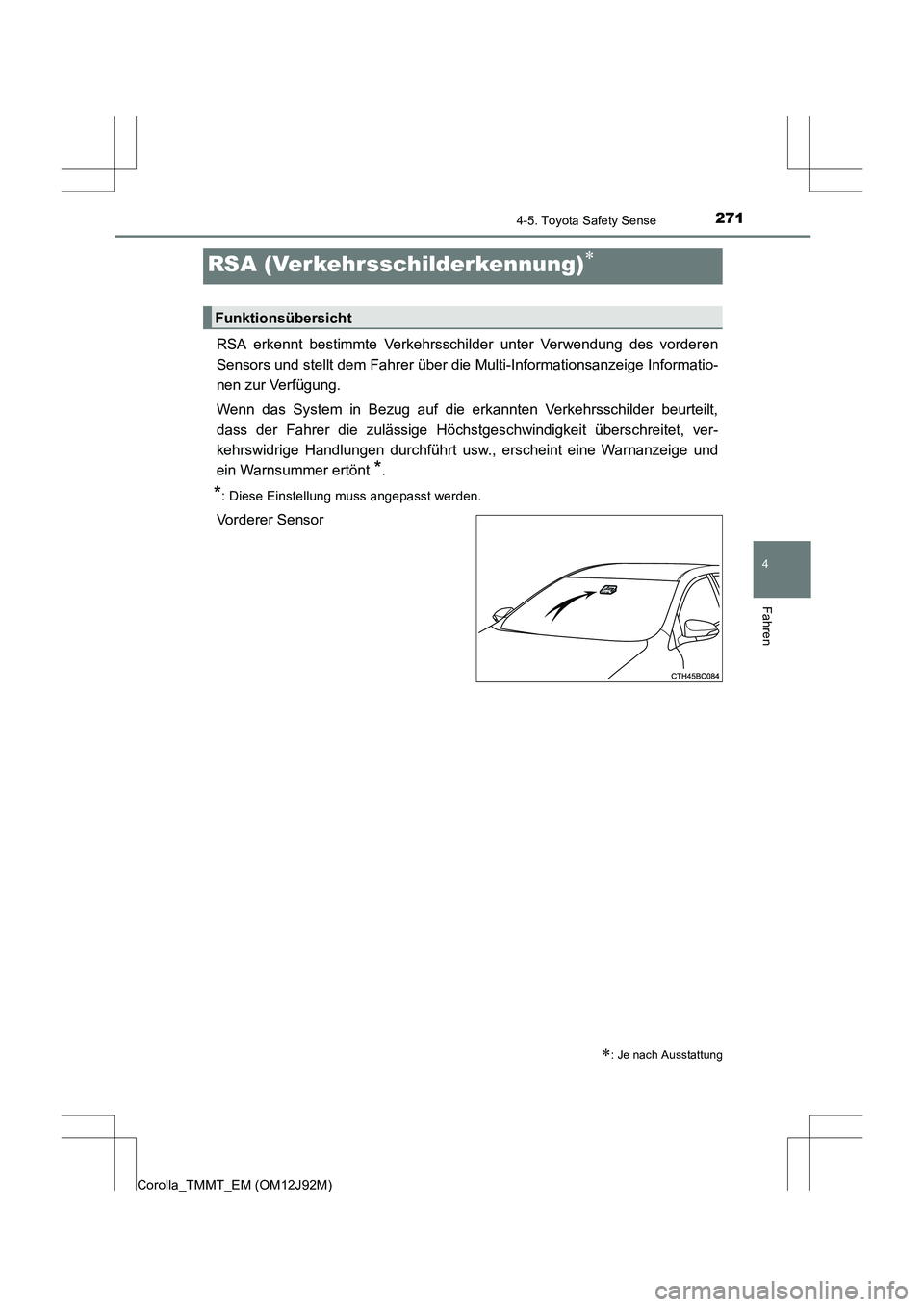

RSA erkennt bestimmte Verkehrsschilder unter Verwendung des vorderen
Sensors und stellt dem Fahrer über die Multi-Informationsanzeige Informatio-
nen zur Verfügung.
Wenn das System in Bezug auf die erkannten Verkehrsschilder beurteilt,
dass der Fahrer die zulässige Höchstgeschwindigkeit überschreitet, ver-
kehrswidrige Handlungen durchführt usw. , erscheint eine Warnanzeige und
ein Warnsummer ertönt
*.
*: Diese Einstellung muss angepasst werden.
Vorderer Sensor
RSA (Verkehrsschilderkennung)∗
∗: Je nach Ausstattung
Funktionsübersicht

2724-5. Toyota Safety Sense
Corolla_TMMT_EM (OM12J92M)
Wenn der vordere Sensor ein Schild erfasst, wird es auf der Multi-Informati-
onsanzeige angezeigt, wenn das Fahrzeug am Schild vorbeifährt.
● Wenn Informationen zum Fahras-
sistenzsystem gewählt werden,
können höchstens 3 Schilder
angezeigt werden. ( →S. 101)
● Wenn etwas anderes als Informati-
onen zum Fahrassistenzsystem
gewählt wird, kann ein Geschwin-
digkeitsbegrenzungsschild oder
ein Schild für das Ende sämtlicher
Streckenverbote angezeigt wer-
den. ( →S. 101)
Ein Überholverbotsschild und ein
Geschwindigkeitsbegrenzungsschild
mit Zusatzzeichen werden nicht ange-
zeigt. Wenn jedoch andere Schilder als
Geschwindigkeitsbegrenzungsschilder
erkannt werden, werden sie gestapelt
hinter dem aktuellen Geschwindigkeits-
begrenzungsschild aufgeführt.

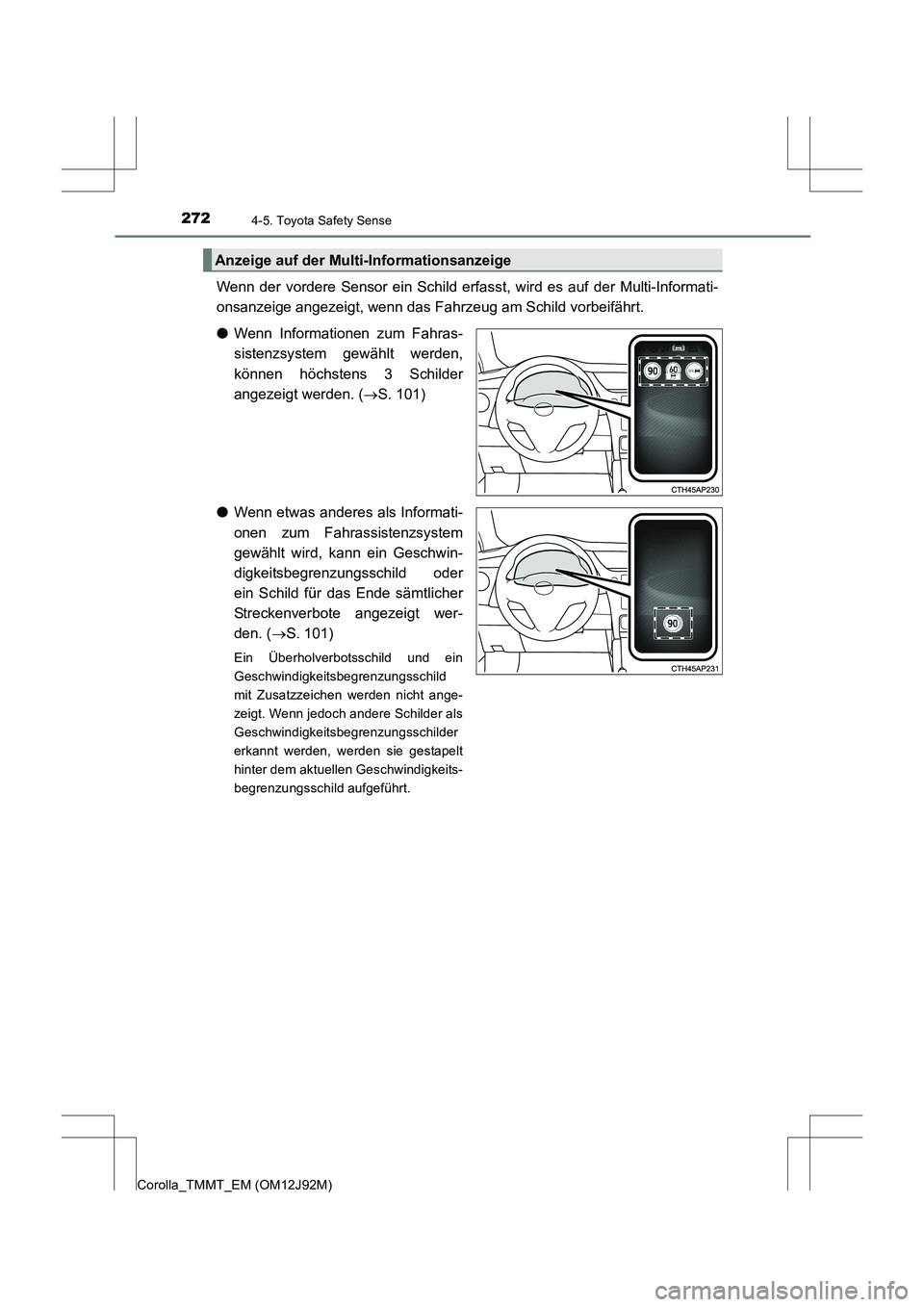

Anzeige auf der Multi- Informationsanzeige

2754-5. Toyota Safety Sense
4
Fahren
Corolla_TMMT_EM (OM12J92M)■

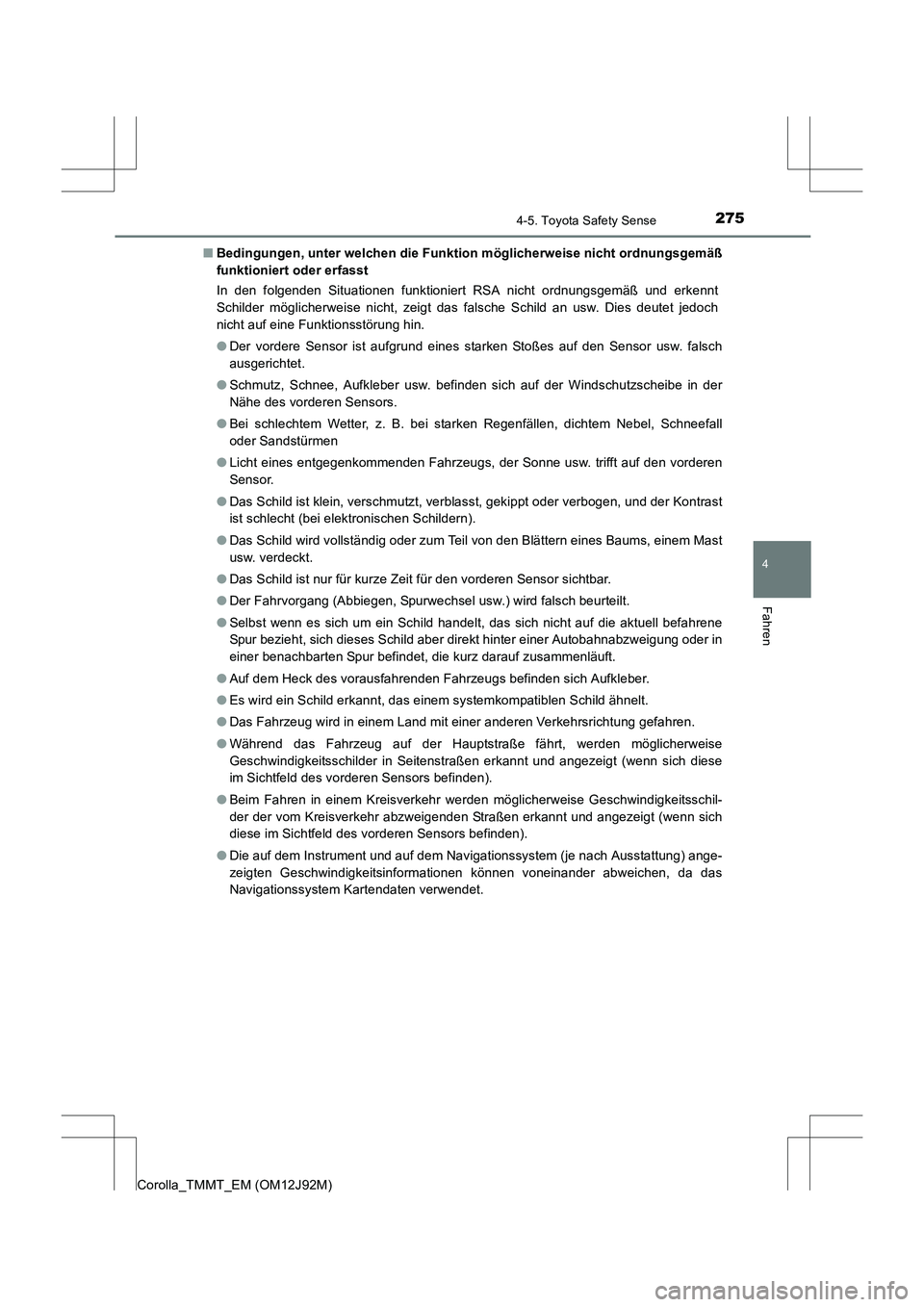

Bedingungen, unter welchen die Funktion möglicherweise nicht ordnungsgemäß
funktioniert oder erfasst
In den folgenden Situationen funktioniert RSA nicht ordnungsgemäß und erkennt
Schilder möglicherweise nicht, zeigt das falsche Schild an usw. Dies deutet jedoch
nicht auf eine Funktionsstörung hin.
●Der vordere Sensor ist aufgrund eines starken Stoßes auf den Sensor usw. falsch
ausgerichtet.
● Schmutz, Schnee, Aufkleber usw. befinden sich auf der Windschutzscheibe in der
Nähe des vorderen Sensors.
● Bei schlechtem Wetter, z. B. bei starken Regenfällen, dichtem Nebel, Schneefall
oder Sandstürmen
● Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft auf den vorderen
Sensor.
● Das Schild ist klein, verschmutzt, verblasst, gekippt oder verbogen, und der Kontrast
ist schlecht (bei elektronischen Schildern).
● Das Schild wird vollständig oder zum Teil von den Blättern eines Baums, einem Mast
usw. verdeckt.
● Das Schild ist nur für kurze Zeit für den vorderen Sensor sichtbar.
● Der Fahrvorgang (Abbiegen, Spurwechsel usw.) wird falsch beurteilt.
● Selbst wenn es sich um ein Schild handelt, das sich nicht auf die aktuell befahrene
Spur bezieht, sich dieses Schild aber direkt hinter einer Autobahnabzweigung oder in
einer benachbarten Spur befindet, die kurz darauf zusammenläuft.
● Auf dem Heck des vorausfahrenden Fahrzeugs befinden sich Aufkleber.
● Es wird ein Schild erkannt, das einem systemkompatiblen Schild ähnelt.
● Das Fahrzeug wird in einem Land mit einer anderen Verkehrsrichtung gefahren.
● Während das Fahrzeug auf der Hauptstraße fährt, werden möglicherweise
Geschwindigkeitsschilder in Seitenstraßen erkannt und angezeigt (wenn sich diese
im Sichtfeld des vorderen Sensors befinden).
● Beim Fahren in einem Kreisverkehr werden möglicherweise Geschwindigkeitsschil-
der der vom Kreisverkehr abzweigenden Straßen erkannt und angezeigt (wenn sich
diese im Sichtfeld des vorderen Sensors befinden).
● Die auf dem Instrument und auf dem Navigationssystem (je nach Ausstattung) ange-
zeigten Geschwindigkeitsinformationen können voneinander abweichen, da das
Navigationssystem Kartendaten verwendet.

2964-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)■
Arten von Sensoren
Toyota-Einparkhilfe∗
∗: Je nach Ausstattung
Die Distanz von Ihrem Fahrzeug zu
nahegelegenen Hindernissen beim
parallelen Einparken oder beim Rangieren in einer Garage wird von den
Sensoren gemessen und über die Multi-Informationsanzeige und einen
Summer gemeldet. Überprüfen Sie immer den umgebenden Bereich,
wenn Sie dieses System nutzen.
Mittlere Sensoren vorn
Vordere Ecksensoren
Seitensensoren vorn
*
*
: Modelle mit 10 Sensoren
Hintere Ecksensoren
Mittlere Sensoren hinten1
2
3
4
5

2974-6. Verwendung der Fahrassistenz-Systeme
4
Fahren
Corolla_TMMT_EM (OM12J92M)■
Aktivieren/Deaktivieren des Toyota-Einparkhilfesystems
Dieses System kann auf der Multi-Informationsanzeige aktiviert/deaktiviert
werden.
Rufen Sie die Einstellungsanzeige auf ( →S. 101) und drücken Sie dann
/ auf den Steuerschaltern für die Instrumente, um aus-
zuwählen.
Drücken Sie auf den Steu-
erschaltern für die Instrumente,
um das System zu aktivieren/
deaktivieren.
Wenn aktiviert, leuchtet die
Anzeige der Toyota-Einparkhilfe
auf.
Wenn die Sensoren ein Hindernis erkennen, wird auf der Multi-Informations-
anzeige eine Grafik mit der Position und dem Abstand zum Hindernis ange-
zeigt. Betrieb der mittleren Sensoren
vorn
Betrieb der Ecksensoren vorn und
der Seitensensoren vorn
*
Betrieb der hinteren Ecksensoren
Betrieb der mittleren Sensoren hin-
ten
*: Modelle mit 10 Sensoren
1
2
Anzeige
1
2
3
4

2984-6. Verwendung der Fahrassistenz-Systeme
Corolla_TMMT_EM (OM12J92M)■

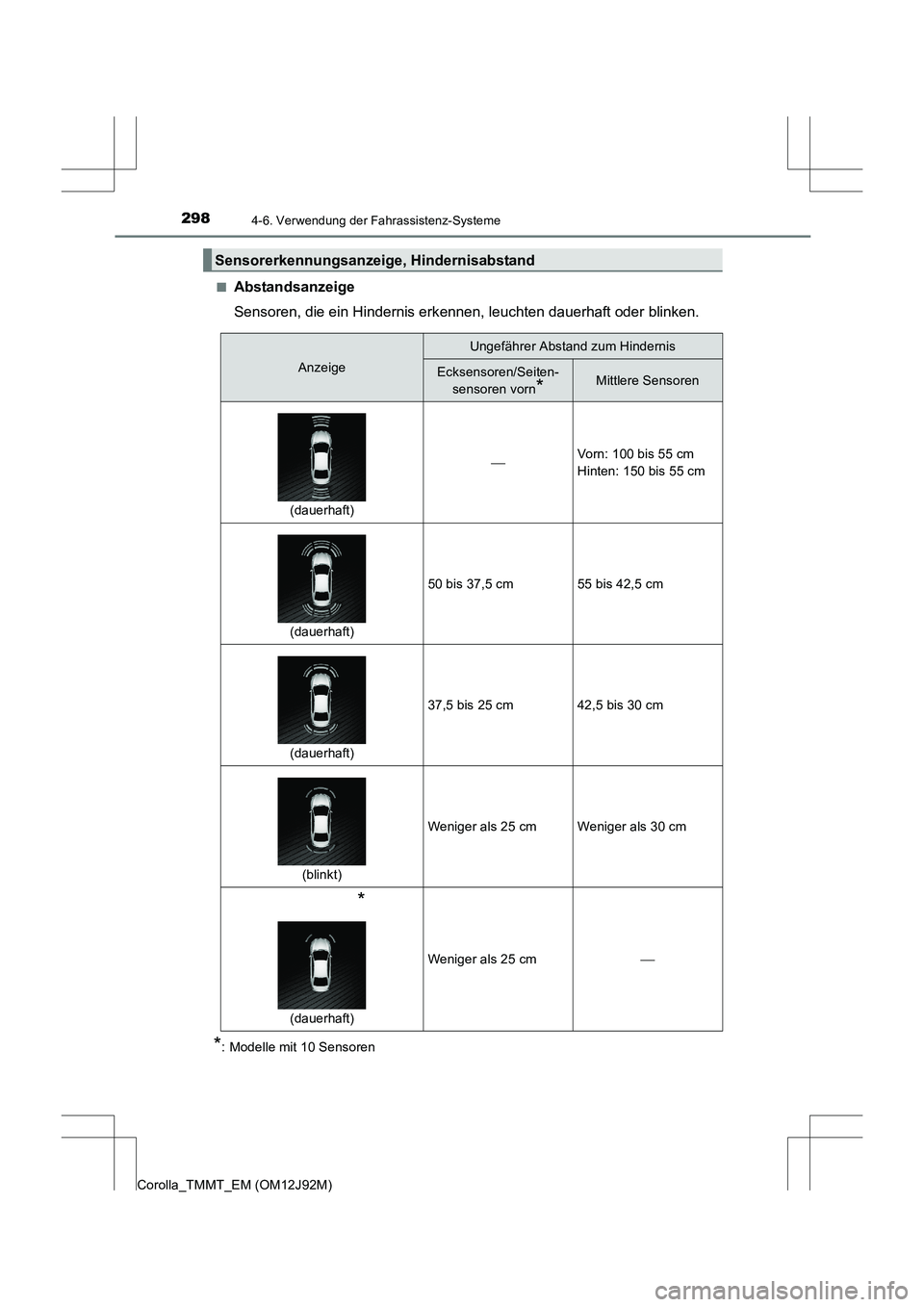

Abstandsanzeige
Sensoren, die ein Hindernis erk
ennen, leuchten dauerhaft oder blinken.
*: Modelle mit 10 Sensoren
Sensorerkennungsanzeige, Hindernisabstand
Anzeige
Ungefährer Abstand zum Hindernis
Ecksensoren/Seiten-
sensoren vorn
*Mittlere Sensoren
(dauerhaft)
Vorn: 100 bis 55 cm
Hinten: 150 bis 55 cm
(dauerhaft)
50 bis 37,5 cm55 bis 42,5 cm
(dauerhaft)
37,5 bis 25 cm42,5 bis 30 cm
(blinkt)
Weniger als 25 cmWeniger als 30 cm
*
(dauerhaft)
Weniger als 25 cm
