2017 MAZDA MODEL CX-5 Priročnik za lastnika (in Slovenian)

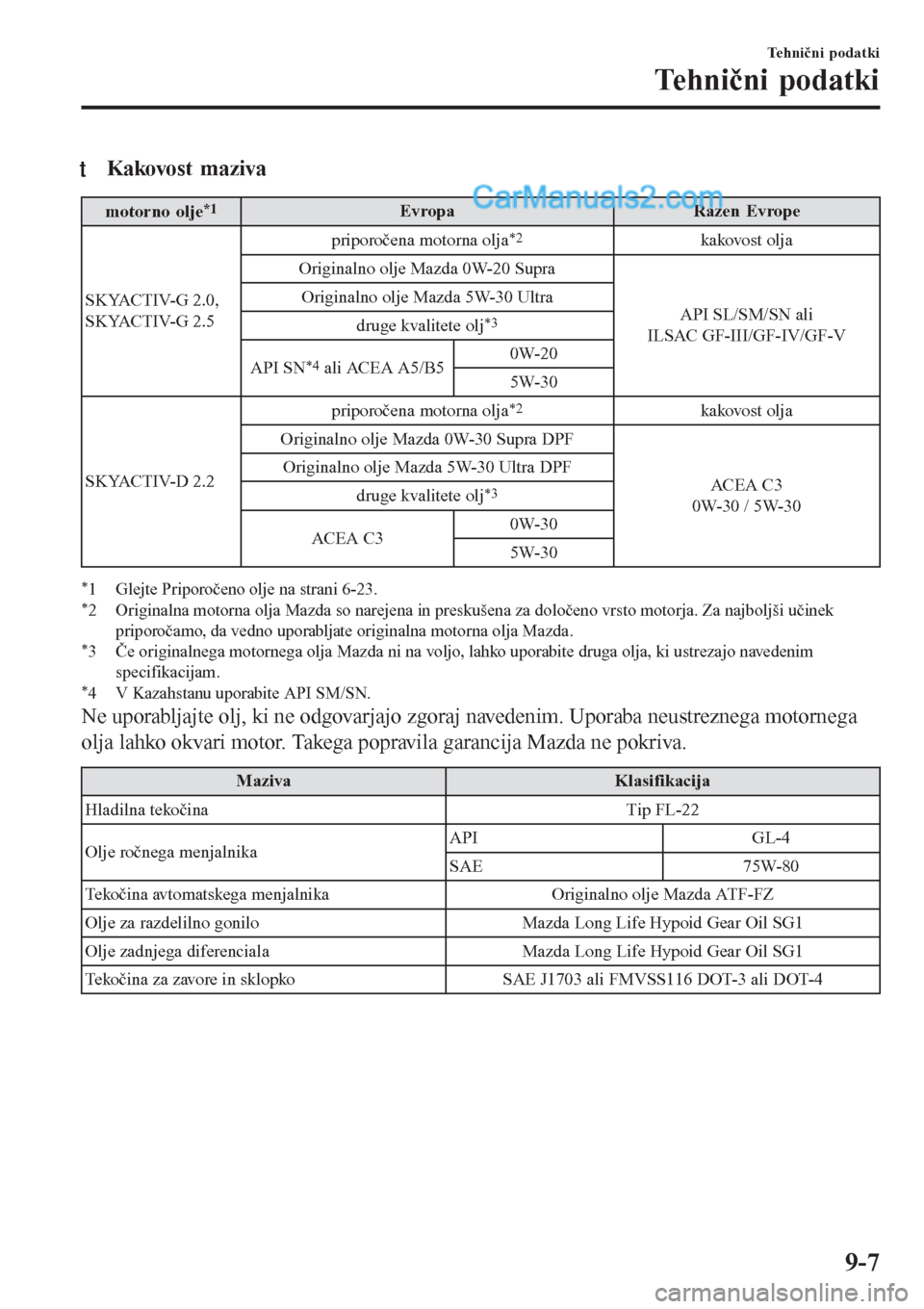

tKakovost maziva
motorno olje*1Evropa Razen Evrope
SKYACTIV-G 2.0,
SKYACTIV-G 2.5priporočena motorna olja
*2kakovost olja
Originalno olje Mazda 0W-20 Supra
API SL/SM/SN ali
ILSAC GF-III/GF-IV/GF-V Originalno olje Mazda 5W-30 Ultra
druge kvalitete olj
*3
API SN*4 ali ACEA A5/B50W-20
5W-30
SKYACTIV-D 2.2priporočena motorna olja
*2kakovost olja
Originalno olje Mazda 0W-30 Supra DPF
AC EA C 3
0W-30 / 5W-30 Originalno olje Mazda 5W-30 Ultra DPF
druge kvalitete olj
*3
ACEA C30W-30
5W-30
*1 Glejte Priporočeno olje na strani 6-23.*2 Originalna motorna olja Mazda so narejena in preskušena za določeno vrsto motorja. Za najboljši učinek
priporočamo, da vedno uporabljate originalna motorna olja Mazda.
*3 Če originalnega motornega olja Mazda ni na voljo, lahko uporabite druga olja, ki ustrezajo navedenim
specifikacijam.
*4 V Kazahstanu uporabite API SM/SN.
Ne uporabljajte olj, ki ne odgovarjajo zgoraj navedenim. Uporaba neustreznega motornega
olja lahko okvari motor. Takega popravila garancija Mazda ne pokriva.
Maziva Klasifikacija
Hladilna tekočina Tip FL-22
Olje ročnega menjalnikaAPI GL-4
SAE 75W-80
Tekočina avtomatskega menjalnika Originalno olje Mazda ATF-FZ
Olje za razdelilno gonilo Mazda Long Life Hypoid Gear Oil SG1
Olje zadnjega diferenciala Mazda Long Life Hypoid Gear Oil SG1
Tekočina za zavore in sklopko SAE J1703 ali FMVSS116 DOT-3 ali DOT-4
Tehnični podatki
Tehnični podatki
9-7

tPolnilne količine
(Približne vrednosti)
Postavka Polnilna količina
Motorno oljeSKYACTIV-G 2.0z menjavo oljnega filtra 4,2 l
brez menjave oljnega filtra 4,0 l
SKYACTIV-G 2.5z menjavo oljnega filtra 4,5 l
brez menjave oljnega filtra 4,3 l
SKYACTIV-D 2.2z menjavo oljnega filtra 5,1 l
brez menjave oljnega filtra 4,8 l
Hladilna te-
koč inaSKYACTIV-G 2.0Ro č n i m e n j a l -
nikVozila z volanom na levi 7,0 l
Vozila z volanom na desni 6,8 l
Av t o m a t s k i
menjalnikIzrael 7,3 l
Vsa ostala
vozilaVozila z volanom na levi 7,2 l
Vozila z volanom na desni 7,1 l
SKYACTIV-G 2.5Vozila z volanom na levi 7,3 l/7,4 l
Vozila z volanom na desni 7,2 l
SKYACTIV-D 2.2Ro č n i m e n j a l -
nikVozila z volanom na levi 8,5 l
Vozila z volanom na desni 8,6 l
Av t o m a t s k i
menjalnikEvropaVozila z volanom na levi 8,6 l
Vozila z volanom na desni 8,8 l
Vsa ostala
vozilaVozila z volanom na levi 8,7 l
Vozila z volanom na desni 8,9 l
Olje ročnega
menjalnikaSKYACTIV-G 2.02WD 1,65 l
4WD 1,70 l
SKYACTIV-D 2.2 2,40 l
Te ko č i n a av -
tomatskega
menjalnikaSKYACTIV-G 2.0, SKYACTIV-G 2.5 7,8 l
SKYACTIV-D 2.2 8,0 l
Olje za razdelilno gonilo 0,45 l
Olje zadnjega diferenciala 0,35 l
Posoda za go-
rivo2WD 56,0 l
4WD 58,0 l
Redno pregledujte nivo olja in tekočin s pomočjo merilnih palic, oznak ali merilnikov.
Tehnični podatki
Tehnični podatki
9-8

tMere
Postavka Mere vozila
celotna dolžina4.550 mm
celotna širina1.840 mm
celotna višinamodel s 17-colskimi platišči 1.675 mm
model z 19-colskimi platišči 1.680 mm
kolotek spredajmodel z oblikovanimi 17-colskimi jeklenimi platišči 1.585 mm
model s 17-colskimi aluminijastimi platišči 1.595 mm
model z 19-colskimi aluminijastimi platišči 1.595 mm
kolotek zadajmodel z oblikovanimi 17-colskimi jeklenimi platišči 1.585 mm
model s 17-colskimi aluminijastimi platišči 1.595 mm
model z 19-colskimi aluminijastimi platišči 1.595 mm
medosna razdalja2.700 mm
tŽarnice
Zunanja luč
ŽarnicaVr s t a
Moč (W)
UNECE*1(SAE)
ŽarometiDolge luči LED
*2Š (Š)
Zasenčene luči
LED
*2Š (Š)
Dnevne luči
*LED
LED*2Š (Š)
Vrsta žarnice 21/5 W21/5W (7443)
Pozicijske lučiLED
LED
*2Š (Š)
Vrsta žarnice 5 W5W (—)
Sprednja smernika 21 WY21W (7443NA)
Sprednji meglenki
*LED*2Š (Š)
Bočna smernika
LED
*2Š (Š)
Tretja zavorna luč LED
*2Š (Š)
Zadnja smernika 21 WY21W (7443NA)
Zavorne luči/zadnje lučiLED
LED
*2Š (Š)
Vrsta žarnice 21/5 W21/5W (7443)
Luči za vzvratno vožnjo LED
*2Š (Š)
Zadnja meglenka
*21 W21W (7440)
Osvetlitev registrske tablice 5 W5W (—)
*1 UNECE pomeni United Nations Economic Commission for Europe (Gospodarska komisija za Evropo pri
Združenih narodih).
*2 LED je kratica za Light Emitting Diode - svetilno diodo.
Tehnični podatki
Tehnični podatki
*Nekateri modeli.9-9

Notranje luči
ŽarnicaVrsta
Moč (W)
UNECE*1
Lučka za osvetlitev prtljažnika 8Š
Stropna luč (spredaj)/bralni luči 8Š
Bralni luči zadaj 8Š
Osvetlitev kozmetičnega ogledala
*2Š
*1 UNECE pomeni United Nations Economic Commission for Europe (Gospodarska komisija za Evropo pri
Združenih narodih).
tPnevmatike
Primer označevanja pnevmatike
Nazivna širina
Razmerje višine in širine v %
Konstrukcija pnevmatikeBlato in sneg
Simbol hitrosti
Nazivni premer platišča v colah (palcih)
indeks nosilnosti (ni
na pnevmatikah ZR)
Označevanje pnevmatik
Izberite ustrezne pnevmatike glede na naslednjo tabelo.
Simbol hitrosti Največja dovoljena hitrost
Q Do 160 km/h
R Do 170 km/h
S Do 180 km/h
T Do 190 km/h
U Do 200 km/h
H Do 210 km/h
V Do 240 km/h
W Do 270 km/h
Y Do 300 km/h
ZR Več kot 240 km/h
Tehnični podatki
Tehnični podatki
9-10*Nekateri modeli.

Pnevmatike in tlak v pnevmatikah
OPOMBA
Originalno vgrajene pnevmatike so optimalno prilagojene karoseriji vozila.
Mazda priporoča, da ob njihovi zamenjavi vgradite pnevmatike istega tipa. Posvetujte se s
strokovnjakom, priporočamo pooblaščeni prodajno-servisni center Mazda.
Velikost in tlak pnevmatik sta navedena na tablici s tlakom v pnevmatikah (stran 6-42).
Standardna pnevmatika
(Razen Malezije, Tajske in Indonezije)
Velikost pnevmatikeTlak v pnevmatiki
največ 3 potnikiŠ polna obremenitev
225/65R17 102VSpredaj 230 kPa (2,3 bara) 260 kPa (2,6 bara)
Zadaj 230 kPa (2,3 bara) 280 kPa (2,8 bara)
225/55R19 99VSpredaj 250 kPa (2,5 bara) 260 kPa (2,6 bara)
Zadaj 250 kPa (2,5 bara) 290 kPa (2,9 bara)
(Malezija, Tajska in Indonezija)
Velikost pnevmatikeTlak v pnevmatiki
največ 3 potnikiŠ polna obremenitev
225/65R17 102H
*1Spredaj 240 kPa (2,4 bara) 260 kPa (2,6 bara)
Zadaj 240 kPa (2,4 bara) 280 kPa (2,8 bara)
225/55R19 99VSpredaj 250 kPa (2,5 bara) 260 kPa (2,6 bara)
Zadaj 250 kPa (2,5 bara) 290 kPa (2,9 bara)
Teža 1 osebe: približno 75 kg*1 SKYACTIV-G 2.0
Začasno nadomestno kolo*
Velikost pnevmatike Tlak v pnevmatiki
185/80R17 99M 320 kPa (3,2 bara)
Tehnični podatki
Tehnični podatki
*Nekateri modeli.9-11

Zimske pnevmatike
Velikost pnevmatikeTlak v pnevmatiki
največ 3 potnikiŠ polna obremenitev
225/65R17
*1 MSSpredaj 230 kPa (2,3 bara) 260 kPa (2,6 bara)
Zadaj 250 kPa (2,5 bara) 300 kPa (3,0 bara)
225/55R19
*2 MSSpredaj 250 kPa (2,5 bara) 260 kPa (2,6 bara)
Zadaj 270 kPa (2,7 bara) 310 kPa (3,1 bara)
Teža 1 osebe: približno 75 kg*1 Obremenitveni indeks in simbol hitrosti: 102Q/102S/102H/102V*2 Obremenitveni indeks in simbol hitrosti: 99Q/99S/99H/99V
Pritezni navor kolesnih matic
Pri nameščanju kolesa zategnite kolesne matice z navedenim priteznim navorom.
108–147 Nm (12–14 kgf·m)
ttVarovalke
Glejte Varovalke na strani 6-54.
tZavore
Informacije o izrabljenosti zavornih ploščic in merjenju njihove primernosti vam bodo
posredovali strokovnjaki prodajno-servisnih centrov Mazda. Informacije so brezplačne.
Tehnični podatki
Tehnični podatki
9-12

Osebne nastavitve
Naslednje osebne nastavitve lahko nastavi ali spremeni uporabnik ali pa to stori pooblaščeni
Mazdin serviser. Podrobnejše nasvete dobite v prodajno-servisnem centru Mazda.
Poleg tega lahko nekatere osebne nastavitve spremeni stranka sama, odvisno od funkcije.
Osebne nastavitve in funkcije, ki jih lahko spremenite, so odvisne od trga in specifikacij.
Način spreminjanja nastavitev
Nastavitve lahko spreminjate s pomočjo upravljanja na sredinskem zaslonu.
A: Glejte Nastavitve na strani 5-128.
B: Glejte Nadzor porabe goriva na strani 4-98.
C: Glejte Projekcijski zaslon Active Driving Display na strani 4-40.
Nastavitve lahko spreminjate s stikali.
D: Glejte Samodejno zaklepanje/odklepanje na strani 3-13.
E: Glejte Daljinski upravljalnik na strani 3-4.
F: Glejte Zaklepanje/odklepanje z gumbom na kljuki vrat (z vstopom brez ključa) na stra-
ni 3-11.
Te nastavitve lahko spremenijo samo v pooblaščenem servisu Mazda.
Postav ka Možno stTovarniška
nastavitevSpremenjena
nastavitevNačin spre-
minjanja
nastavitev
Safety (varnost)
Napredni sistem
za preprečevanje
naleta (napredni
SCBS) (razen
Indonezije, Ma-
lezije in Tajva-
na) (stran 4-181)
Opozorila samo-
dejnega zavira-
nja (SBS)
(stran 4-192)Sistem je možno spremeniti tako, da napredni
sistem za preprečevanje naleta (napredni
SCBS) ne deluje.
*1vklopljenovklopljeno/
izklopljenoAŠ
Razdalja, na kateri se aktivira opozorilo pred tr-
čenjem, je mogoče nastaviti.SrednjeBlizu/Sredina/
DalečAŠ
Jakost zvoka opozorila za trčenje lahko spreme-
nite.Močnoglasno/tiho/
izklopljenoAŠ
Tehnični podatki
Osebne nastavitve
9-13

Postavka MožnostTovarniška
nastavitevSpremenjena
nastavitevNačin spre-
minjanja
nastavitev
Sistem za pre-
prečevanje nale-
ta [naprej]
(SCBS F) (Indo-
nezija in Tajvan)
(stran 4-184)
Samodejno zavi-
ranje pri počasni
vožnji [vzvrat-
no] (SCBS R)
(stran 4-188)Delovanje/nedelovanje
*1vklopljenovklopljeno/
izklopljenoAŠ
Sistem za pomoč
pri ohranjanju
voznega pasu
(LAS) in opoza-
rjanje na zapu-
ščanje voznega
pasu (LDWS)
(stran 4-164)Sistem je možno spremeniti tako, da pomoč z
volanom ne deluje.vklopljenovklopljeno/
izklopljenoAŠ
Ko je pomoč pri uprav-
ljanju volana vkloplje-
naSpremenite lahko čas,
po katerem poseže po-
moč pri krmiljenju si-
stema za pomoč pri
ohranjanju voznega
pasu (LAS) in opoza-
rjanje na zapuščanje
voznega pasu
(LDWS).pozno zgodaj/pozno AŠSpremenite lahko ob-
čutljivost pomoči pri
krmiljenju sistema za
pomoč pri ohranjanju
voznega pasu (LAS)
in opozarjanje na za-
puščanje voznega pa-
su (LDWS).MočnoMočno/srednje/
šibkoAŠ
Nastavitev sistema je
možno spremeniti ta-
ko, da se opozarjanje
na zapuščanje voznega
pasu ne aktivira.vklopljenovklopljeno/
izklopljenoAŠ
Tehnični podatki
Osebne nastavitve
9-14
