2017 MAZDA MODEL CX-5 Priročnik za lastnika (in Slovenian)

tPrtljažni prostor
Pritrdilne zanke za prtljago
SVARILO
Prtljago in tovor pred vožnjo obvezno pritrdite:
Nepritrjeni kosi prtljage ali tovora lahko v primeru trčenja ali nenadnega zaviranja poletijo po
kabini in poškodujejo potnike.
Prtljago v prtljažnem prostoru pritrdite z ustreznimi vrvmi ali mrežo, ki jo pritrdite na zanke.
Nosilnost posamezne zanke je 196 N (20 kgf). Ne preobremenjujte zank, da se ne bi
poškodovale.
Predal pod oblogo prtljažnika
Sredinski predal pod oblogo prtljažnika*
Dvignite polico za prtljago, da manjše predmete shranite v predal po oblogo.
Polica za prtljago
Oprema notranjosti
Notranja oprema
*Nekateri modeli.5-155

Stranski predal pod oblogo prtljažnika
Odprite pokrov, da manjše predmete shranite v predal po oblogo.
OPOMBA
Natovarjanje torb za golf
(Pri uporabi naslednjih načinov nekaterih torb za golf – odvisno od njihove velikosti –
morda ne boste mogli spraviti v prtljažnik.)
V prtljažni prostor lahko odložite do štiri torbe za golf.
(S prekrivalom prtljažnika)
Pri nalaganju štirih torb za golf odstranite prekrivalo prtljažnika in ga shranite v predalu
pod oblogo.
Glejte Prekrivalo prtljažnika na strani 3-26.
Pri vozilih z rezervnim kolesom lahko v prtljažniku shranite do tri torbe za golf, ker ni
prostora, kamor bi shranili prekrivalo prtljažnika.

Spodaj: Postavite prvo in drugo torbo za golf v prtljažnik s spodnjima deloma, obrnjenima
proti desni strani.
Zgoraj: Tretjo torbo za golf odložite z dnom, obrnjenim proti levi strani, in četrto torbo z
dnom proti desni strani prtljažnika.
Puščice označujejo spodnje dele torb za golf.Zgoraj
Spodaj
Slika prikazuje natovarjanje štirih torb za golf.
Oprema notranjosti
Notranja oprema
5-156

tGarderobne kljuke zadaj
SVARILO
Na garderobni kljuki ali ročaja ne smete
obešati težkih in ostrih predmetov:
Ostri predmet, kot npr. obešalnik, lahko ob
sproženju stranske varnostne blazine
poletijo po kabini in resno ali celo smrtno
poškoduje potnike.
Garderobo vedno obesite na kljuki in ročaj
brez uporabe obešalnika.
Garderobna kljuka
Odstranljiv pepelnik*
Prenosni pepelnik lahko vstavite v obe
sprednji držali kozarcev.
SVARILO
Prenosni pepelnik smete uporabljati samo,
kadar je vstavljen v držalo kozarc ev.
Če pepelnik ni popolnoma vstavljen v
držalo, lahko med vožnjo zdrsne iz držala
in tleči cigaretni ogorki lahko zanetijo
požar. Cigaretni ogorki se kljub zaprtemu
pokrovu pepelnika ne ugasnejo vedno.
OPOZORILO
V pepelnik ne odlagajte odpadkov. Lahko
namreč povzročite požar.
Če želite uporabljati pepelnik, ga vstavite
naravnost v držalo za kozarce.
Pepelnik odstranite tako, da ga izvlečete
navzgor.

Oprema notranjosti
Notranja oprema
*Nekateri modeli.5-157

MEMO
5-158

6Vzdrževanje in nega
Kako ohranite svoje vozilo Mazda v najboljšem stanju.
Pomembne informacije..................... 6-2
Uvod............................................. 6-2
Redno vzdrževanje............................ 6-3
Redno vzdrževanje........................6-3
Nadzor vzdrževanja.................... 6-16
Lastnikovo vzdrževanje.................. 6-18
Varnostna opozorila za vzdrževanje s
strani voznika..............................6-18
Pokrov motornega prostora......... 6-20
Pregled motornega prostora........ 6-22
Motorno olje............................... 6-23
Hladilna tekočina motorja...........6-28
Tekočina za zavore in sklopko............
.................................................... 6-30
Tekočina za izpiranje stekel in
žarometov................................... 6-31
Mazanje karoserije......................6-32
Gumice brisalcev........................ 6-32
Akumulator................................. 6-37
Menjava baterije daljinskega
upravljalnika............................... 6-40
Pnevmatike..................................6-42
Žarnice........................................ 6-46
Varovalke.................................... 6-54
Nega vozila....................................... 6-61
Nega zunanjosti.......................... 6-61
Nega notranjosti..........................6-67
6-1

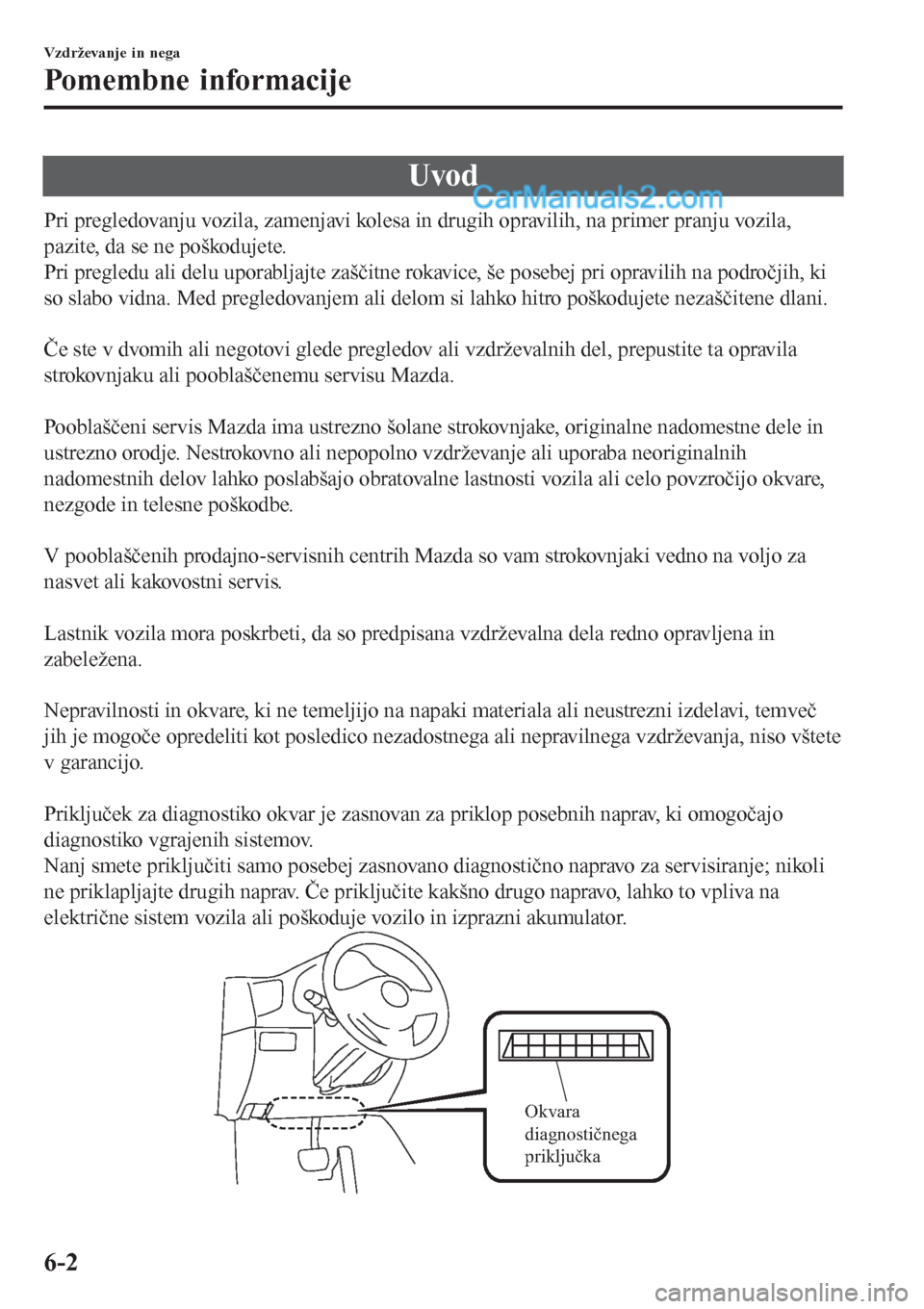

Uvod
Pri pregledovanju vozila, zamenjavi kolesa in drugih opravilih, na primer pranju vozila,
pazite, da se ne poškodujete.
Pri pregledu ali delu uporabljajte zaščitne rokavice, še posebej pri opravilih na področjih, ki
so slabo vidna. Med pregledovanjem ali delom si lahko hitro poškodujete nezaščitene dlani.
Če ste v dvomih ali negotovi glede pregledov ali vzdrževalnih del, prepustite ta opravila
strokovnjaku ali pooblaščenemu servisu Mazda.
Pooblaščeni servis Mazda ima ustrezno šolane strokovnjake, originalne nadomestne dele in
ustrezno orodje. Nestrokovno ali nepopolno vzdrževanje ali uporaba neoriginalnih
nadomestnih delov lahko poslabšajo obratovalne lastnosti vozila ali celo povzročijo okvare,
nezgode in telesne poškodbe.
V pooblaščenih prodajno-servisnih centrih Mazda so vam strokovnjaki vedno na voljo za
nasvet ali kakovostni servis.
Lastnik vozila mora poskrbeti, da so predpisana vzdrževalna dela redno opravljena in
zabeležena.
Nepravilnosti in okvare, ki ne temeljijo na napaki materiala ali neustrezni izdelavi, temveč
jih je mogoče opredeliti kot posledico nezadostnega ali nepravilnega vzdrževanja, niso vštete
v garancijo.
Priključek za diagnostiko okvar je zasnovan za priklop posebnih naprav, ki omogočajo
diagnostiko vgrajenih sistemov.
Nanj smete priključiti samo posebej zasnovano diagnostično napravo za servisiranje; nikoli
ne priklapljajte drugih naprav. Če priključite kakšno drugo napravo, lahko to vpliva na
električne sistem vozila ali poškoduje vozilo in izprazni akumulator.
Okvara
diagnostičnega
priključka
Vzdrževanje in nega
Pomembne informacije
6-2

Redno vzdrževanje
OPOMBA
Tudi po izteku intervalov poskrbite za nadaljevanje servisnih posegov v predpisanih
intervalih.
Čiščenje izpušnih plinov in pripadajoči sistemi
Sistem za zagon in sistem za gorivo sta zelo pomembna za brezhibno čiščenje izpušnih
plinov in delovanje motorja. Ne posegajte v te sisteme in jih ne spreminjajte!
Vse preglede in nastavitve teh sistemov mora opravljati usposobljen mehanik na
pooblaščenem servisu Mazda.
tEvropa
Mazdin servis
Nadzor vzdrževanja opozarja na naslednje vzdrževanje vozila. Interval med
vzdrževanji znaša največ 20.000 km ali 12 mesecev po zadnjem ustreznem
vzdrževanju.
Vzdrževanje 1. 2. 3. 4. 5. 6. 7. 8. 9. 10. 11. 12.
SKYACTIV-G 2.0 IN SKYACTIV-G 2.5
vžigalne svečke
*1Zamenjati vsakih 120.000 km.
zračni filter
*2RRRR
vodi in priključki za gorivo I I I I I I
izločevalnik vode (če je vgrajen) I I I I
Motorno olje in filter motornega olja
*3*4RRRRRRRRRRRR
SKYACTIV-D 2.2
olje in filter motornega oljaRaz en Ukraji-
ne
*3*4*6RRRRRRRRRRRR
Ukrajina
*5*6zamenjati vsakih 10.000 km ali 12 mesecev.
vodi in priključki za gorivoRazen UkrajineIIIIII
Ukrajina IIIIIIIIIIII
filter goriva R R R R
sistem vbrizga goriva
*7IIII
sistem goriva (izpust vode)
*8
zračni filter*2CCRCCRCCRCCR
SKYACTIV-G 2.0, SKYACTIV-G 2.5 IN SKYACTIV-D 2.2
pogonski jermeni
*9IIII
sistem hlajenja IIIIII
Hladilna tekočina
*10zamenjati po 200.000 km ali 10 letih; nato vsakih 100.000 km ali 5
let.
Akumulator
*11IIIIIIIIIIII
Vzdrževanje in nega
Redno vzdrževanje
6-3

Vzdrževanje 1.2.3.4.5.6.7.8.9.10.11.12.
vodi, priključki in spoji zavornega sistema IIIIIIIIIIII
zavorna tekočina
*12RRRRRR
ročna zavora IIIIIIIIIIII
kolutne zavore IIIIIIIIIIII
delovanje krmilnega mehanizma in drogovja I I I I I I
Olje ročnega menjalnika Zamenjati vsakih 180.000 km.
Olje zadnjega diferenciala
*13
olje pogonskega sistema*13
vzdolžni hod vzmetenja sprednjih in zadnjih koles,
krogelnih zgibov in ležajev kolesIIIIII
manšete pogonskih gredi I I I I I I
izpušni sistem in toplotni ščitniki pregledati vsakih 80.000 km ali 5 let.
vijaki in matice na karoseriji in podvozju T T T T T T
stanje karoserije (rja, korozija, prerjavenje) IIIIIIIIIIII
filter zraka v kabini (če je vgrajen) R R R R R R
Pnevmatike (vključno z rezervno) (s prilagoditvijo
tlaka)
*14IIIIIIIIIIII
komplet za hitro zasilno popravilo pnevmatike (če je
del opreme)
*15IIIIIIIIIIII
Oznake v tabeli
I: Pregled: Pregled in po potrebi čiščenje, popravilo, nastavitev, dopolnitev ali zamenjava.
R: Zamenjava
C: Očistiti
T: Pritegniti
D: Osušiti
Opombe
*1 V spodaj naštetih državah preglejte vžigalne svečke na vsakih 10.000 km ali 12 mesecev, preden jih zamenjate
v navedenem intervalu.
Albanija, Bosna in Hercegovina, Bolgarija, Hrvaška, Latvija, Makedonija, Moldavija, Črna gora, Romunija,
Srbija, Slovaška, Ukrajina.
*2 Če se vozilo uporablja na zelo prašnih ali peščenih področjih, je treba pogosteje čistiti in po potrebi menjati
zračni filter.
Vzdrževanje in nega
Redno vzdrževanje
6-4
