2017 MAZDA MODEL CX-5 Priročnik za lastnika (in Slovenian)

Ne velja za Izrael/Rusija/Belorusija/Azerbajdžan/Kazahstan
Interval vzdrževa-
njaŠtevilo mesecev ali kilometrov (kar nastopi prej)
meseci 6121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
SKYACTIV-G 2.0 IN SKYACTIV-G 2.5
motorno olje
*1
Razen spod-
njih državRRRRRRRRRRRRRRRR
Gruzija/
Armenija/
Kambodža/
Gabon/Gana/
Kamerun/
Burundi/
Mozambik/
Mongolijazamenjati vsakih 5.000 km ali 6 mesecev.
Tanzanija zamenjati vsakih 3.000 km ali 3 mesecev.
filter motornega
olja
*1
Razen spod-
njih državRRRRRRRRRRRRRRRR
Gruzija/
Armenija/
Kambodžazamenjati vsakih 10.000
km ali na 1 leto.
Gabon/Gana/
Kamerun/
Burundi/
Mozambik/
Mongolijazamenjati vsakih 5.000 km ali 6 mesecev.
Tanzanija zamenjati vsakih 3.000 km ali 3 mesecev.
filter goriva Zamenjati vsakih 60.000 km.
vžigalne svečke
*2Zamenjati vsakih 120.000 km.
izločevalnik vode (če je vgrajen) IIIIIIII
SKYACTIV-D 2.2
motorno olje
*1*3
Razen spod-
njih državRRRRRRRRRRRRRRRR
Malezija/
Filipinizamenjati vsakih 5.000 km ali 6 mesecev.
filter motornega
olja
*1
Razen spod-
njih državRRRRRRRRRRRRRRRR
Malezija/
Filipinizamenjati vsakih 10.000 km ali na 1 leto.
filter gorivaRazen spod-
njih državRRRR
Malezija/
FilipiniRRRRRRRR
Vzdrževanje in nega
Redno vzdrževanje
6-13

Interval vzdrževa-
njaŠtevilo mesecev ali kilometrov (kar nastopi prej)
meseci 6 121824303642485460667278849096
×1.000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
sistem vbrizga goriva
*4III
SKYACTIV-G 2.0, SKYACTIV-G 2.5 IN SKYACTIV-D 2.2
pogonski jermeni
*5IIIIIIIIIIIIIIII
sistem hlajenja IIIIIIII
Hladilna tekočina
*6zamenjati po 200.000 km ali 10 letih; nato vsakih 100.000 km ali 5 let.
zračni filter
*7
Razen spod-
njih državCCRCCRCC
Gruzija/
ArmenijaCRCRCRCR
vodi in priključki za gorivo IIIIIIII
Akumulator
*8IIIIIIII
vodi, priključki in spoji zavornega
sistemaIIIIIIII
zavorna tekočina
*9IIIRIIIRIIIRIIIR
ročna zavora IIIIIIIIIIIIIIII
servo zavore (ojačevalnik zavorne
moči) in priključkiIIIIIIII
kolutne zavore IIIIIIIIIIIIIIII
delovanje krmilnega mehanizma in
drogovjaIIIIIIII
Olje ročnega menjalnika R
Olje zadnjega diferenciala
*10
olje pogonskega sistema*10
vzdolžni hod vzmetenja sprednjih in
zadnjih koles, krogelnih zgibov in
ležajev kolesIIIIIIII
manšete pogonskih gredi I I I I
izpušni sistem in toplotni ščitniki pregledati vsakih 80.000 km.
vijaki in matice na karoseriji in podvozjuTTTTTTTT
stanje karoserije (rja, korozija,
prerjavenje)letni pregled
filter zraka v kabini (če je vgrajen)RRRRRRRR
pnevmatike (vključno z nadomestno)
(tlak v pnevmatikah po potrebi nastaviti)IIIIIIIIIIIIIIII
izmenjavanje koles izmenjava vsakih 10.000 km.
komplet za hitro zasilno popravilo
pnevmatike (če je del opreme)
*11letni pregled.
Vzdrževanje in nega
Redno vzdrževanje
6-14

Oznake v tabeli
I: Pregled: Pregled in po potrebi čiščenje, popravilo, nastavitev, dopolnitev ali zamenjava.
R: Zamenjava
C: Očistiti
T: Pritegniti
D: Osušiti
Opombe
*1 Če se vozilo uporablja v kateri od spodaj naštetih okoliščin, menjajte motorno olje in oljni filter pogosteje od
predpisanih intervalov.
a) Vozilo se uporablja kot policijski avto, taksi ali v avtošoli.
b) Vožnja po prašnih področjih
c) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
d) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
e) Vožnja pri zelo visokih temperaturah
f) Dolgotrajna gorska vožnja
*2 V spodaj naštetih državah preglejte vžigalne svečke na vsakih 10.000 km ali 1 leto, preden jih zamenjate v
navedenem intervalu.
Alžirija, Armenija, Angola, Bahrajn, Bolivija, Burundi, Britanska Virginija, Kambodža, Kamerun, Čile, Kostarika,
Slonokoščena obala, Curacao, El Salvador, Gabon, Gana, Gruzija, Gvatemala, Haiti, Honduras, Hongkong, Iran,
Jordanija, Kenija, Macao, Malezija, Mongolija, Mozambik, Mjanmar, Nigerija, Nikaragva, Oman, Panama, Papua
Nova Gvineja, Peru, Filipini, Senegal, Sejšeli, Sirija, Tanzanija, Združeni arabski emirati, Vietnam, Zaire, Zimbabve.
*3 Za motor SKYACTIV-D 2.2 je treba po menjavi olja ponastaviti podatke o motornem olju, ne glede na
sporočilo in opozorilno lučko s simbolom ključa.
*4 Izvedite popravek količine vbrizga goriva.*5 Pregledati je treba tudi pogonske jermene klimatske naprave, če so vgrajeni.
Če se vozilo uporablja v kateri od spodaj naštetih okoliščin, preglejte pogonske jermene pogosteje od
predpisanih intervalov.
a) Vožnja po prašnih področjih
b) Dolgotrajno delovanje v prostem teku ali pri nizkem številu vrtljajev motorja
c) Dolgotrajna vožnja pri nizkih temperaturah ali redna vožnja samo na kratkih razdaljah
d) Vožnja pri zelo visokih temperaturah
e) Dolgotrajna gorska vožnja
*6 Pri menjavi hladilne tekočine je priporočljiva uporaba FL-22. Uporaba druge hladilne tekočine kot FL-22 lahko
resno poškoduje motor in hladilni sistem.
*7 Če se vozilo uporablja na zelo prašnih ali peščenih področjih, je treba pogosteje čistiti in po potrebi menjati
zračni filter.
*8 Preverite nivo elektrolita v akumulatorju, specifično težo in zunanji videz. Če vozilo uporabljate v zelo vročih
ali zelo mrzlih krajih, preverjajte nivo elektrolita v akumulatorju, specifično težo in videz vsakih 10.000 km ali
6 mesecev. Akumulator v zatesnjenem ohišju zahteva le zunanji pregled videza.
*9 Če se zavore uporabljajo nadpovprečno (npr. trajna hitra vožnja ali gorska vožnja ali vožnja v zelo vlažnih
klimatskih pogojih), menjajte zavorno tekočino enkrat letno.
*10 Olje morate zamenjati, če je bila katera od komponent potopljena v vodo.*11 Rok uporabe tesnilnega sredstva kompleta za zasilno popravilo pnevmatike morate preverjati letno. Tesnilno
sredstvo morate zamenjati, preden rok poteče.
Vzdrževanje in nega
Redno vzdrževanje
6-15

Nadzor vzdrževanja
tNadzor vzdrževanja (avdio naprava tip A)
Na voljo je menjava olja - “Oil Change” s prilagodljivo nastavitvijo*1. Podrobnejše nasvete
dobite v prodajno-servisnem centru Mazda
*2. Ko je izbran prilagodljiv interval menjave
motornega olja, zasveti opozorilna lučka (simbol ključa) na instrumentni plošči, če je do
menjave olja manj kot 1.000 km, oz. je preostalo še manj kot 15 dni (kar nastopi prej).
Način za ponastavitev
Pri izklopljenem kontaktu pritisnite in zadržite gumb za osvetlitev instrumentne plošče, nato
vklopite kontakt. Gumb za osvetlitev instrumentne plošče držite pritisnjen več kot 5 sekund.
Glavna opozorilna lučka utripa še nekaj sekund po zaključeni ponastavitvi.
Gumb za osvetlitev armaturne plošče
*1 Na voljo je prilagodljiva nastavitev intervala menjave motornega olja (samo nekateri
modeli). Glede na pogoje delovanja motorja računalnik vozila izračuna preostalo
življenjsko dobo motornega olja.
*2 Ko je izbran prilagodljiv interval menjave motornega olja, je treba sistem ponastaviti ob
vsaki menjavi motornega olja, ne glede na sporočilo in opozorilno lučko s simbolom
ključa.
ttNadzor vzdrževanja (avdio naprava tip B)
1. Na osnovnem prikazu izberite simbol in prikaže se zaslon z
aplikacijami “Applications”.
2. Izberite “Nadzor stanja vozila”.
3. Izberite “Maintenance”, da se prikaže seznam vzdrževalnih del.
4. Izberite zavihek in izberite postavko, ki jo želite spremeniti.
Vzdrževanje in nega
Redno vzdrževanje
6-16

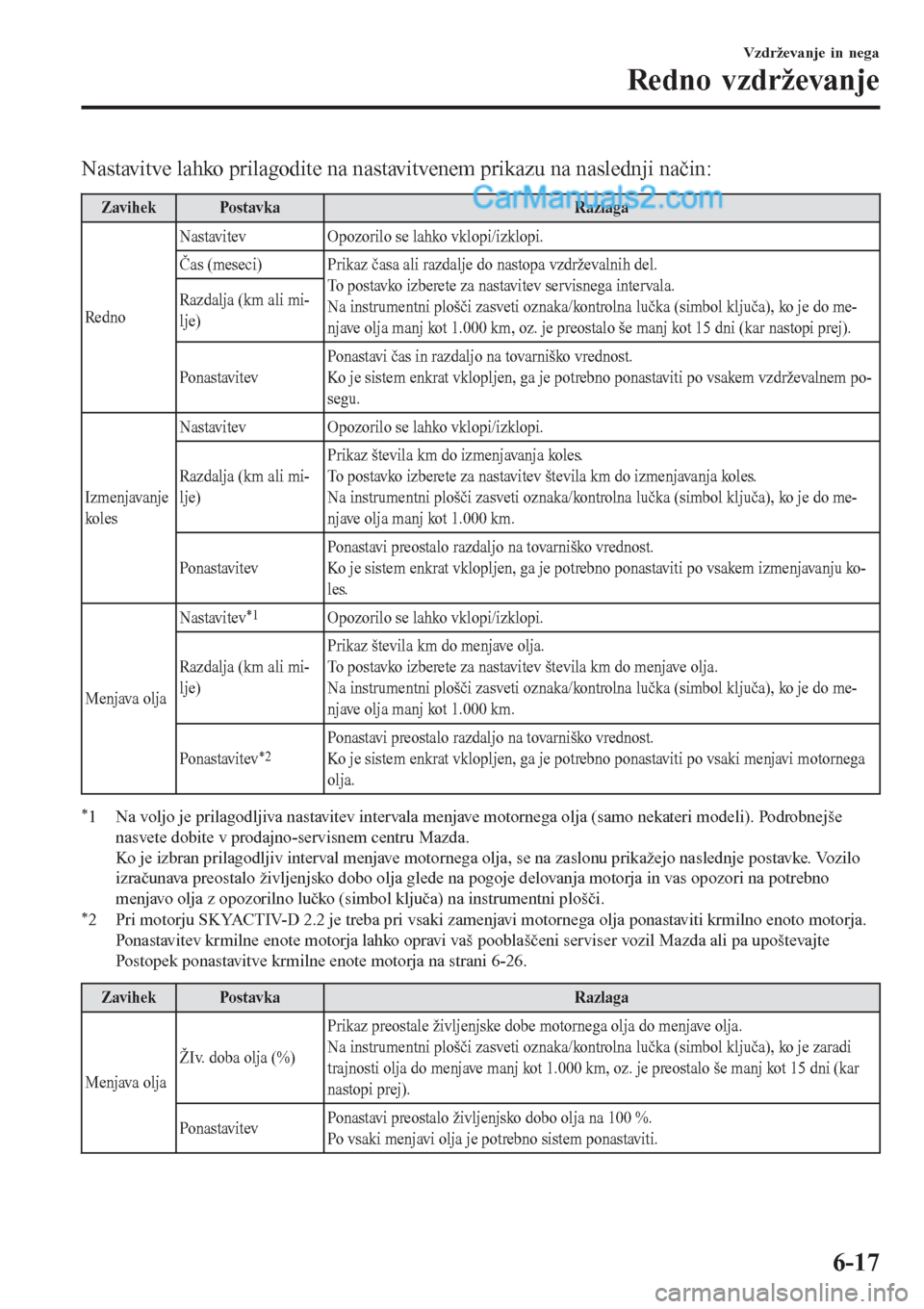

Nastavitve lahko prilagodite na nastavitvenem prikazu na naslednji način:
Zavihek Postavka Razlaga
RednoNastavitev Opozorilo se lahko vklopi/izklopi.
Čas (meseci) Prikaz časa ali razdalje do nastopa vzdrževalnih del.
To postavko izberete za nastavitev servisnega intervala.
Na instrumentni plošči zasveti oznaka/kontrolna lučka (simbol ključa), ko je do me-
njave olja manj kot 1.000 km, oz. je preostalo še manj kot 15 dni (kar nastopi prej). Razdalja (km ali mi-
lje)
PonastavitevPonastavi čas in razdaljo na tovarniško vrednost.
Ko je sistem enkrat vklopljen, ga je potrebno ponastaviti po vsakem vzdrževalnem po-
segu.
Izmenjavanje
ko l e sNastavitev Opozorilo se lahko vklopi/izklopi.
Razdalja (km ali mi-
lje)Prikaz števila km do izmenjavanja koles.
To postavko izberete za nastavitev števila km do izmenjavanja koles.
Na instrumentni plošči zasveti oznaka/kontrolna lučka (simbol ključa), ko je do me-
njave olja manj kot 1.000 km.
PonastavitevPonastavi preostalo razdaljo na tovarniško vrednost.
Ko je sistem enkrat vklopljen, ga je potrebno ponastaviti po vsakem izmenjavanju ko-
les.
Menjava oljaNastavitev
*1Opozorilo se lahko vklopi/izklopi.
Razdalja (km ali mi-
lje)Prikaz števila km do menjave olja.
To postavko izberete za nastavitev števila km do menjave olja.
Na instrumentni plošči zasveti oznaka/kontrolna lučka (simbol ključa), ko je do me-
njave olja manj kot 1.000 km.
Ponastavitev
*2Ponastavi preostalo razdaljo na tovarniško vrednost.
Ko je sistem enkrat vklopljen, ga je potrebno ponastaviti po vsaki menjavi motornega
olja.
*1 Na voljo je prilagodljiva nastavitev intervala menjave motornega olja (samo nekateri modeli). Podrobnejše
nasvete dobite v prodajno-servisnem centru Mazda.
Ko je izbran prilagodljiv interval menjave motornega olja, se na zaslonu prikažejo naslednje postavke. Vozilo
izračunava preostalo življenjsko dobo olja glede na pogoje delovanja motorja in vas opozori na potrebno
menjavo olja z opozorilno lučko (simbol ključa) na instrumentni plošči.
*2 Pri motorju SKYACTIV-D 2.2 je treba pri vsaki zamenjavi motornega olja ponastaviti krmilno enoto motorja.
Ponastavitev krmilne enote motorja lahko opravi vaš pooblaščeni serviser vozil Mazda ali pa upoštevajte
Postopek ponastavitve krmilne enote motorja na strani 6-26.
Zavihek Postavka Razlaga
Menjava oljaŽIv. doba olja (%)Prikaz preostale življenjske dobe motornega olja do menjave olja.
Na instrumentni plošči zasveti oznaka/kontrolna lučka (simbol ključa), ko je zaradi
trajnosti olja do menjave manj kot 1.000 km, oz. je preostalo še manj kot 15 dni (kar
nastopi prej).
PonastavitevPonastavi preostalo življenjsko dobo olja na 100 %.
Po vsaki menjavi olja je potrebno sistem ponastaviti.
Vzdrževanje in nega
Redno vzdrževanje
6-17

Varnostna opozorila za vzdrževanje s strani voznika
Redni pregledi
Priporočamo, da lastnik oz. uporabnik vozila vsaj enkrat tedensko opravi v nadaljevanju
naštete preglede.
•Nivo olja v motorju (stran 6-27)
•Nivo hladilne tekočine motorja (stran 6-28)
•Nivo tekočine za zavore in sklopko (stran 6-30)
•Nivo tekočine za pranje stekel (stran 6-31)
•Vzdrževanje akumulatorja (stran 6-39)
•Tlak v pnevmatikah (stran 6-42)

Zaradi nepravilnega ali nepopolnega vzdrževanja se lahko pojavijo težave. V tem delu so
navedena navodila za razmeroma preproste vzdrževalne posege, ki jih je sposoben opraviti
uporabnik vozila sam.

Kot je že omenjeno v uvodu (stran 6-2), lahko nekatere vzdrževalne posege naredi samo
kvalificiran mehanik na servisu s specialnim orodjem.

Nestrokovno vzdrževanje vozila v garancijski dobi je lahko razlog za omejitev ali prenehanje
garancije. Podrobnosti o tem preberite v garancijski knjižici, ki jo dobite skupaj z vozilom.
Če za kateri koli servisni ali vzdrževalni poseg nimate ustreznega znanja, naj ga opravi
pooblaščeni servis Mazda.

Glede odstranjevanja izrabljenega motornega olja in drugih tekočin v vozilu veljajo strogi
predpisi o varovanju okolja. Zato je treba tekoče odpadne snovi odstranjevati v skladu s
predpisi o varovanju okolja.

Priporočamo, da prepustite zamenjavo olja in drugih tekočin pooblaščenemu servisu Mazda.
SVARILO
Če niste prepričani v svoje znanje in izkušnje, nimate ustreznega orodja in opreme, ne
opravljajte vzdrževalnih del sami. Vzdrževalna dela naj opravi za to usposobljeni mehanik.
Opravljanje vzdrževalnih posegov na vozilu je nevarno, če niso pravilno narejena. Lahko se
hudo poškodujete.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-18

Izklopite motor pred vsakim posegom, če pa je delovanje motorja nujno za opravljanje
pregleda ali posega, odložite ali pritrdite vse opletajoče dele oblačil in nakita ter opravite
poseg skrajno previdno.
Vsak poseg v predelu motorja je pri delujočem motorju nevaren. Nevarnost se še stopnjuje, če
pri tem delu nosite opletajoča oblačila ali nakit.
Premikajoči se deli motorja ali hladilni ventilator lahko zagrabijo roko ali opletajoč del obleke
ali nakita in povzročijo hude telesne poškodbe.
Ustavite na varnem kraju, nato izklopite kontakt in pred deli v bližini ventilatorja
preverite, ali ventilator hlajenja motorja deluje.
Ventilator vas lahko poškoduje. Ventilator hladilnika se lahko nepričakovano vklopi, tudi ko je
motor izklopljen. Kadar pregledujete motor, izklopite stikalno ključavnico in odstranite ključ iz
nje.
Ne puščajte predmetov v motornem prostoru!
Ko zaključite preverjanje ali popravilo v motornem prostoru, ne pozabite vzeti predmetov, kot
so orodje, krpe, iz motornega prostora.
Predmeti lahko okvarijo motor ali povzročijo požar.
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-19

Po k rov m o t o r n e g a
prostora
SVARILO
Vedno preverite, če je pokrov motorja
pravilno zaprt in zavarovan.
Nepravilno zaprt pokrov motorja je
nevaren, ker se lahko med vožnjo odpre in
zastre pogled vozniku.
tOdpiranje pokrova motornega
prostora
1. Parkirajte vozilo, nato povlecite ročico
za odpiranje pokrova motorja.

Ročica za odpiranje
2. Vstavite roko v režo med vozilom in
pokrovom in potisnite varnostno
zaporo proti desni in dvignite pokrov.

Ročica
3. Primite oporni drog na ojačenem delu.
Podprite pokrov z opornim drogom na
mestu označenem s puščico.

Blazina
Oporni drog
Vzdrževanje in nega
Lastnikovo vzdrževanje
6-20
