2016 Seat Alhambra Instrukcja Obsługi (in Polish)

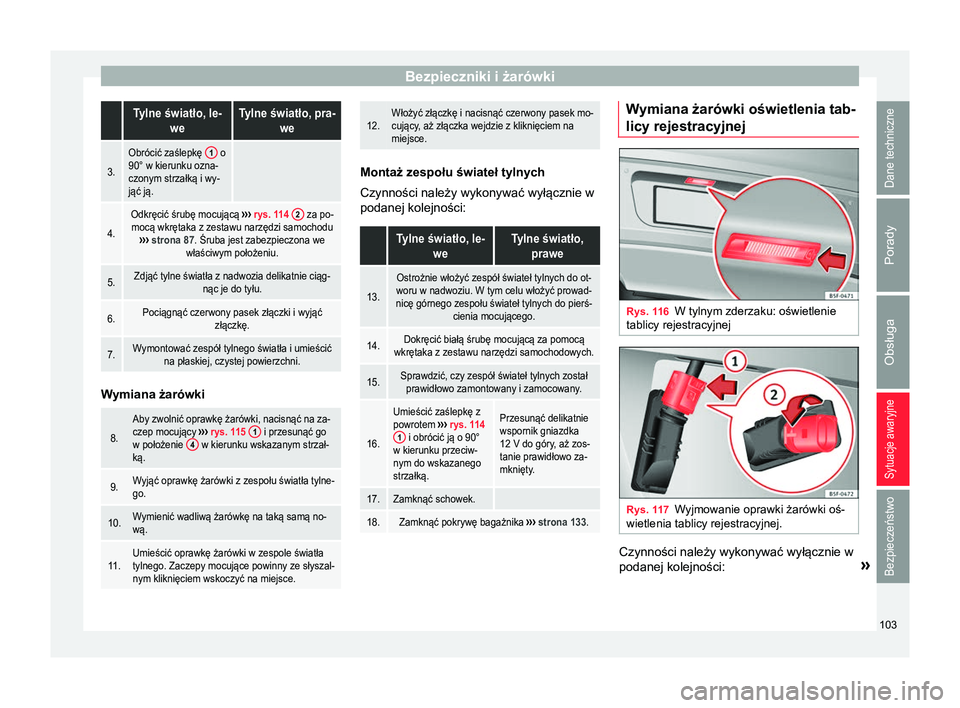

Bezpieczniki i żarówki Tylne światło, le-
weTylne światło, pra- we
3.
Obrócić zaślepkę 1 o
90° w kierunku ozna-
czonym strzałką i wy-
jąć ją.

4.
Odkręcić śrubę mocującą ››› rys. 114 2 za po-
mocą wkrętaka z zestawu narzędzi samochodu ››› strona 87. Śruba jest zabezpieczona we
właściwym położeniu.
5.Zdjąć tylne światła z nadwozia delikatnie ciąg- nąc je do tyłu.
6.Pociągnąć czerwony pasek złączki i wyjąć złączkę.
7.Wymontować zespół tylnego światła i umieścićna płaskiej, czystej powierzchni. Wymiana żarówki
8.
Aby zwolnić oprawkę żarówki, nacisnąć na za-
czep mocujący
››› rys. 115 1 i przesunąć go
w położenie 4 w kierunku wskazanym strzał-
ką.
9.Wyjąć oprawkę żarówki z zespołu światła tylne-
go.
10.Wymienić wadliwą żarówkę na taką samą no-
wą.
11.Umieścić oprawkę żarówki w zespole światła
tylnego. Zaczepy mocujące powinny ze słyszal-
nym kliknięciem wskoczyć na miejsce.
12.Włożyć złączkę i nacisnąć czerwony pasek mo-
cujący, aż złączka wejdzie z kliknięciem na
miejsce.
Montaż zespołu świateł tylnych
Czynności należy wykonywać wyłącznie w
podanej kolejności:
Tylne światło, le-
weTylne światło,prawe
13.
Ostrożnie włożyć zespół świateł tylnych do ot-
woru w nadwoziu. W tym celu włożyć prowad-
nicę górnego zespołu świateł tylnych do pierś- cienia mocującego.
14.Dokręcić białą śrubę mocującą za pomocą
wkrętaka z zestawu narzędzi samochodowych.
15.Sprawdzić, czy zespół świateł tylnych został prawidłowo zamontowany i zamocowany.
16.
Umieścić zaślepkę z
powrotem ››› rys. 114
1
i obrócić ją o 90°
w kierunku przeciw-
nym do wskazanego
strzałką.
Przesunąć delikatnie
wspornik gniazdka
12 V do góry, aż zos-
tanie prawidłowo za-
mknięty.
17.Zamknąć schowek.
18.Zamknąć pokrywę bagażnika ››› strona 133. Wymiana żarówki oświetlenia tab-
licy rejestracyjnej
Rys. 116
W tylnym zderzaku: oświetlenie
tablicy rejestracyjnej Rys. 117
Wyjmowanie oprawki żarówki oś-
wietlenia tablicy rejestracyjnej. Czynności należy wykonywać wyłącznie w
podanej kolejności:
»
103
Dane techniczne
Porady
Obsługa
Sytuacje awaryjne
Bezpieczeństwo

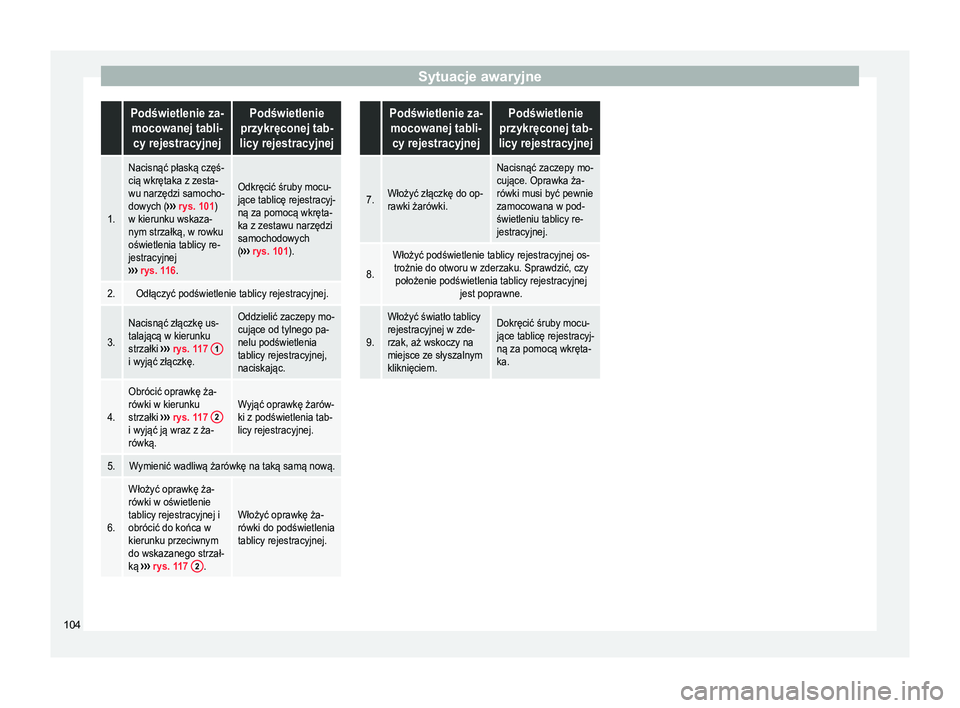

Sytuacje awaryjne Podświetlenie za-
mocowanej tabli- cy rejestracyjnejPodświetlenie
przykręconej tab-
licy rejestracyjnej
1.
Nacisnąć płaską częś-
cią wkrętaka z zesta-
wu narzędzi samocho-
dowych ( ››› rys. 101)
w kierunku wskaza-
nym strzałką, w rowku
oświetlenia tablicy re-
jestracyjnej
››› rys. 116.
Odkręcić śruby mocu-
jące tablicę rejestracyj-
ną za pomocą wkręta-
ka z zestawu narzędzi
samochodowych
(››› rys. 101 ).
2.Odłączyć podświetlenie tablicy rejestracyjnej.
3.
Nacisnąć złączkę us-
talającą w kierunku
strzałki ››› rys. 117 1
i wyjąć złączkę.
Oddzielić zaczepy mo-
cujące od tylnego pa-
nelu podświetlenia
tablicy rejestracyjnej,
naciskając.
4.
Obrócić oprawkę ża-
rówki w kierunku
strzałki
››› rys. 117 2
i wyjąć ją wraz z ża-
rówką.
Wyjąć oprawkę żarów-
ki z podświetlenia tab-
licy rejestracyjnej.
5.Wymienić wadliwą żarówkę na taką samą nową.
6.
Włożyć oprawkę ża-
rówki w oświetlenie
tablicy rejestracyjnej i
obrócić do końca w
kierunku przeciwnym
do wskazanego strzał-
ką
››› rys. 117 2
.
Włożyć oprawkę ża-
rówki do podświetlenia
tablicy rejestracyjnej.
Podświetlenie za-
mocowanej tabli- cy rejestracyjnejPodświetlenie
przykręconej tab-
licy rejestracyjnej
7.Włożyć złączkę do op-
rawki żarówki.
Nacisnąć zaczepy mo-
cujące. Oprawka ża-
rówki musi być pewnie
zamocowana w pod-
świetleniu tablicy re-
jestracyjnej.
8.
Włożyć podświetlenie tablicy rejestracyjnej os- trożnie do otworu w zderzaku. Sprawdzić, czy położenie podświetlenia tablicy rejestracyjnej jest poprawne.
9.
Włożyć światło tablicy
rejestracyjnej w zde-
rzak, aż wskoczy na
miejsce ze słyszalnym
kliknięciem.Dokręcić śruby mocu-
jące tablicę rejestracyj-
ną za pomocą wkręta-
ka.104

Obsługa

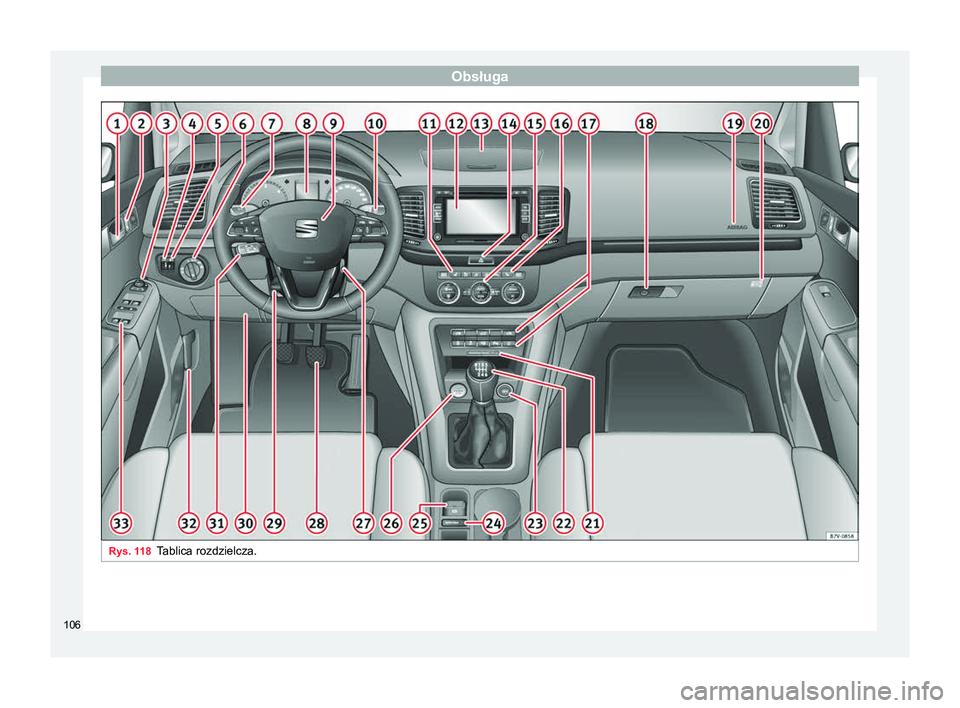

Rys. 118
Tablica rozdzielcza.106

Ogólna tablica rozdzielcza
Obsługa
Ogólna tablica rozdziel-
cza T ablica rozdzielcza Wewnętrzna klamka drzwi
. . . . . . .130
Przycisk centralnego zamka  
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 122
Przełącznik regulacji lusterek
bocznych . . . . . . . . . . . . . . . . . . . . . . 152
– Regulacja zewnętrznych luste-
rek     
– Ogrzewane lusterka boczne 
– Składane lusterka boczne 
Regulacja natężenia podświetle-
nia tablicy rozdzielczej  . . . . . . . . 141
Regulacja zasięgu reflektorów 
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 141
Przełącznik świateł  . . . . . . . . . . . 141
– Światła wyłączone - -
– Automatyczna kontrola świateł
mijania --
– Światła postojowe/mijania  
– Światła przeciwmgielne  
Dźwignia . . . . . . . . . . . . . . . . . . . . . . . 141
– Światła drogowe 
1 2
3
4
5
6
7 –
Mignięcia światłami 
– Kierunkowskazy 
– Światła postojowe 
Tablica rozdzielcza:
– Wskaźniki . . . . . . . . . . . . . . . . . . . . 109
– Wyświetlacz cyfrowy . . . . . . . . . .109
– Lampki kontrolne i ostrzega-
wcze . . . . . . . . . . . . . . . . . . . . . . . . . 114
Kierownica z klaksonem i
– Poduszka powietrzna kierow-
cy . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
– Elementy sterowania komputera
pokładowego . . . . . . . . . . . . . . . . . 27
– Elementy sterowania radia, tele-
fonu, nawigacji i komunikacji
głosowej ››› zeszyt Radio
– Manetki zmiany biegów (auto-
matycznej) skrzyni biegów tip-
tronic . . . . . . . . . . . . . . . . . . . . . . . . 216
Dźwignia wycieraczek/spryskiwa-
czy szyby przedniej . . . . . . . . . . . . .149
– W
ycieraczki przedniej szyby 
– 
– Przerywana praca wycieraczek

– „Pojedyncze przetarcie“

x
– Wycieraczki przedniej szyby 
– Automatyczne spryskiwanie/wy-
cieranie przedniej szyby 
8
9
10 –
Wycieraczka tylnej szyby 
– Automatyczne spryskiwanie/wy-
cieranie tylnej szyby 
– Przełącznik z przyciskami do
obsługi systemu informacyjnego
SEA T

-a - , / . . . . . . . . . . 27
Regulacja ogrzewania lewego fo-
tela  . . . . . . . . . . . . . . . . . . . . . . . . . . 159
Radio lub nawigacja (fabryczne)
››› zeszyt

Radio lub ››› ze-
szyt System nawigacji
Schowek . . . . . . . . . . . . . . . . . . . . . . . 180
Przełącznik świateł awaryjnych
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 87
Przełączniki:
– Elektroniczna klimatyzacja ręcz-
na . . . . . . . . . . . . . . . . . . . . . . . . . . . 191
– Climatronic . . . . . . . . . . . . . . . . . . . 191
Sterowanie ogrzewaniem prawe-
go fotela  . . . . . . . . . . . . . . . . . . . . . 159
Przycisk:
– Układ kontroli trakcji
(ASR)  . . . . . . . . . . . . . . . . . . . 206
– Działanie systemu Start-Stop
 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 228
– Systemu czujników parkowania
(Park Pilot)  . . . . . . . . . . . . . . . . 231
– Asystent parkowania  . . . . . . . 234»
11 12
13
14
15
16
17
107
Dane techniczne
Porady
Obsługa
Sytuacje awaryjne
Bezpieczeństwo

Obsługa

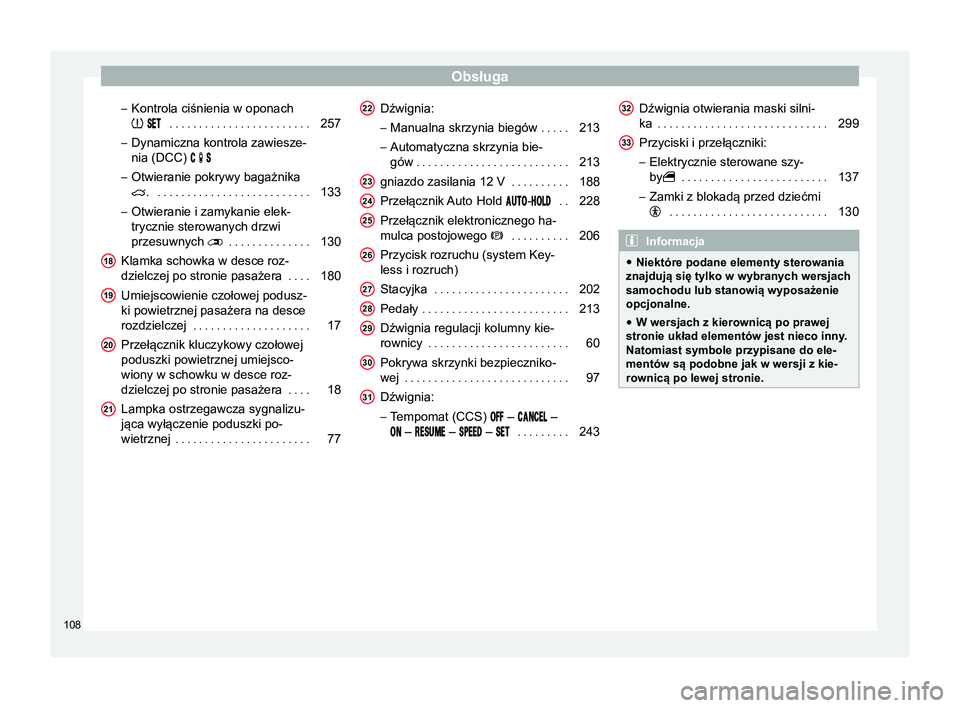

– Kontrola ciśnienia w oponach
  . . . . . . . . . . . . . . . . . . . . . . . . 257
– Dynamiczna kontrola zawiesze-
nia (DCC) 
 
– Otwieranie pokrywy bagażnika
. . . . . . . . . . . . . . . . . . . . . . . . . . . 133
– Otwieranie i zamykanie elek-
trycznie sterowanych drzwi
przesuwnych  . . . . . . . . . . . . . .130
Klamka schowka w desce roz-
dzielczej po stronie pasażera . . . .180
Umiejscowienie czołowej podusz-
ki powietrznej pasażera na desce
rozdzielczej . . . . . . . . . . . . . . . . . . . . 17
Przełącznik kluczykowy czołowej
poduszki powietrznej umiejsco-
wiony w schowku w desce roz-
dzielczej po stronie pasażera . . . .18
Lampka ostrzegawcza sygnalizu-
jąca wyłączenie poduszki po-
wietrznej . . . . . . . . . . . . . . . . . . . . . . . 77
18 19
20
21 Dźwignia:
– Manualna skrzynia biegów . . . . .213
– Automatyczna skrzynia bie-
gów . . . . . . . . . . . . . . . . . . . . . . . . . . 213
gniazdo zasilania 12 V . . . . . . . . . .188
Przełącznik Auto Hold - . .228
Przełącznik elektronicznego ha-
mulca postojowego  . . . . . . . . . . 206
Przycisk rozruchu (system Key-
less i rozruch)
Stacyjka . . . . . . . . . . . . . . . . . . . . . . . 202
Pedały . . . . . . . . . . . . . . . . . . . . . . . . . 213
Dźwignia regulacji kolumny kie-
rownicy . . . . . . . . . . . . . . . . . . . . . . . . 60
Pokrywa skrzynki bezpieczniko-
wej . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
Dźwignia: – Tempomat (CCS)  –   –


 –  –  –  . . . . . . . . .243
22 23
24
25
26
27
28
29
30
31 Dźwignia otwierania maski silni-
ka
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 299
Przyciski i przełączniki:
– Elektrycznie sterowane szy-
by . . . . . . . . . . . . . . . . . . . . . . . . . 137
– Zamki z blokadą przed dziećmi
 . . . . . . . . . . . . . . . . . . . . . . . . . . . 130 Informacja
● Niektóre podane elementy sterowania
znajdują się tylko w wybranych wersjach
samochodu lub stanowią wyposażenie
opcjonalne.
● W wersjach z kierownicą po prawej
stronie układ elementów jest nieco inny.
Natomiast symbole przypisane do ele-
mentów są podobne jak w wersji z kie-
rownicą po lewej stronie. 32
33
108

Ogólna tablica rozdzielcza

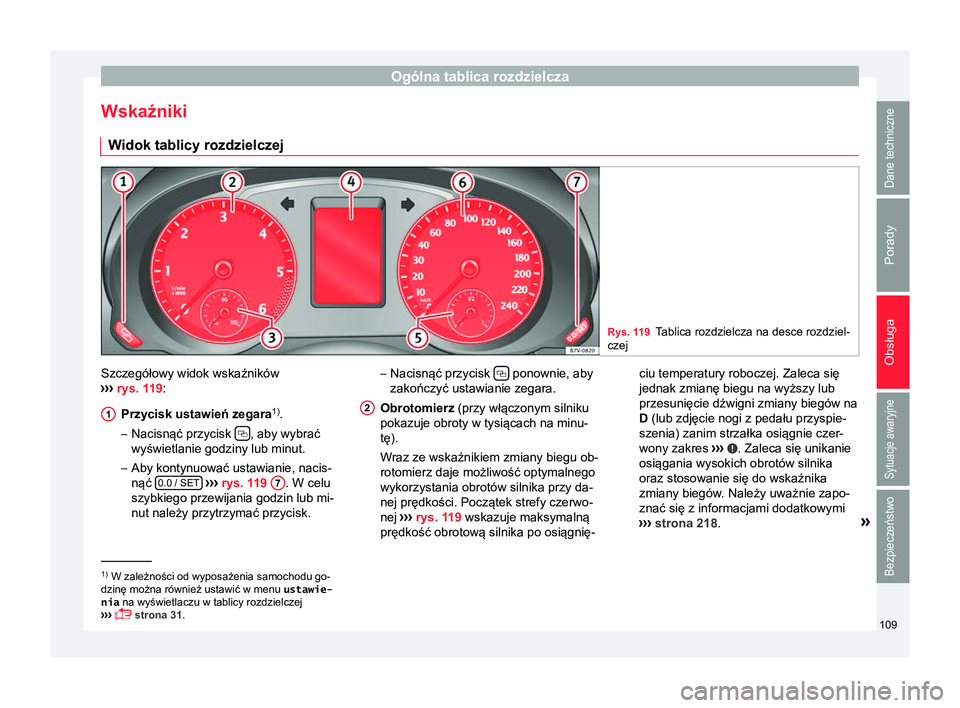

Wskaźniki W idok tablicy rozdzielczej Rys. 119
Tablica rozdzielcza na desce rozdziel-
czej Szczegółowy widok wskaźników
››› rys. 1
19:
Przycisk ustawień zegara 1)
.
– Nacisnąć przycisk  , aby wybrać
wyświetlanie godziny lub minut.
– Aby kontynuować ustawianie, nacis-
nąć 0.0 / SET
››› rys. 119 7 . W celu
szybkiego przewijania godzin lub mi-
nut należy przytrzymać przycisk.
1 –
Nacisnąć przycisk  ponownie, aby
zakończyć ustawianie zegara.
Obrotomierz (przy włączonym silniku
pokazuje obroty w tysiącach na minu-
tę).
Wraz ze wskaźnikiem zmiany biegu ob-
rotomierz daje możliwość optymalnego
wykorzystania obrotów silnika przy da-
nej prędkości. Początek strefy czerwo-
nej ›››
rys. 119 wskazuje maksymalną
prędkość obrotową silnika po osiągnię-
2 ciu temperatury roboczej. Zaleca się
jednak zmianę biegu na wyższy lub
przesunięcie dźwigni zmiany biegów na
D (lub zdjęcie nogi z pedału przyspie-
szenia) zanim strzałka osiągnie czer-
wony zakres
››› . Zaleca się unikanie
osiągania wysokich obrotów silnika
oraz stosowanie się do wskaźnika
zmiany biegów. Należy uważnie zapo- znać się z informacjami dodatkowymi
›› ›

strona 218 . »1)
W zależności od wyposażenia samochodu go-
dzinę można również ustawić w menu ustawie-
nia na wyświetlaczu w tablicy rozdzielczej
›››
 strona 31

. 109
Dane techniczne
Porady
Obsługa
Sytuacje awaryjne
Bezpieczeństwo

Obsługa

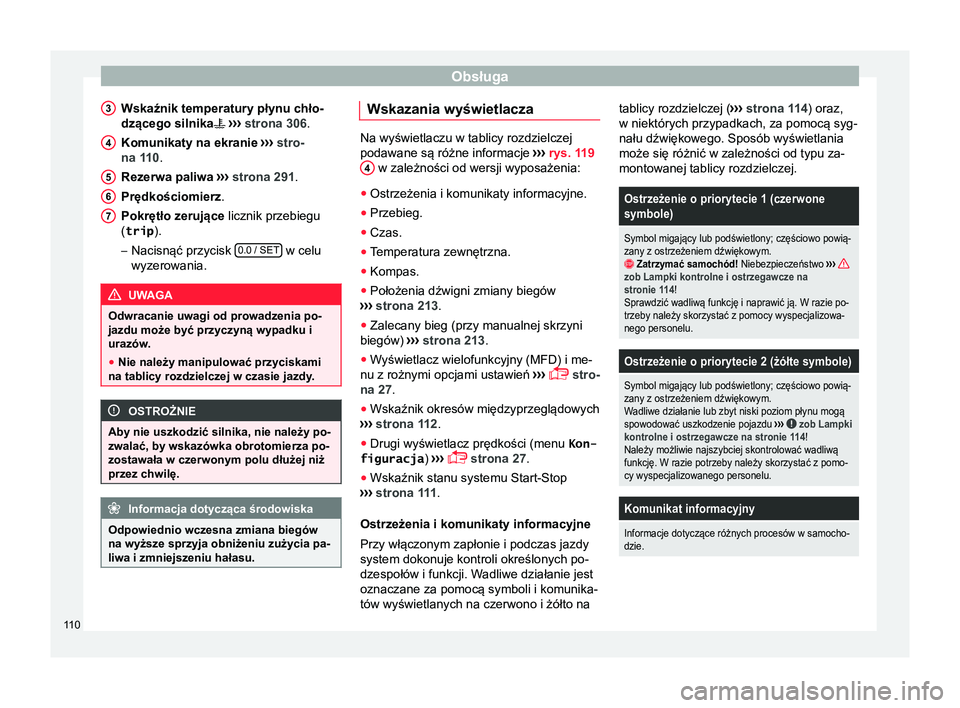

Wskaźnik temperatury płynu chło-
dzącego silnika  ››› strona 306
.
Komunikaty na ekranie ››› stro-
na 110.
Rezerwa paliwa ››› strona 291.
Prędkościomierz.
Pokrętło zerujące licznik przebiegu
(trip ).
– Nacisnąć przycisk 0.0 / SET w celu
wyzerowania. UWAGA
Odwracanie uwagi od prowadzenia po-
jazdu może być przyczyną wypadku i
urazów.
● Nie należy manipulować przyciskami
na tablicy rozdzielczej w czasie jazdy. OSTROŻNIE
Aby nie uszkodzić silnika, nie należy po-
zwalać, by wskazówka obrotomierza po-
zostawała w czerwonym polu dłużej niż
przez chwilę. Informacja dotycząca środowiska
Odpowiednio wczesna zmiana biegów
na wyższe sprzyja obniżeniu zużycia pa-
liwa i zmniejszeniu hałasu. 3
4
5
6
7 Wskazania wyświetlacza
Na wyświetlaczu w tablicy rozdzielczej
podawane są różne informacje
››› rys. 1

19
4 w zależności od wersji wyposażenia:
● Ostrzeżenia i komunikaty informacyjne.
● Przebieg.
● Czas.
● Temperatura zewnętrzna.
● Kompas.
● Położenia dźwigni zmiany biegów
››› strona 213 .
● Zalecany bieg (przy manualnej skrzyni
biegów) ›

›› strona 213 .
● W

yświetlacz wielofunkcyjny (MFD) i me-
nu z rożnymi opcjami ustawień ›››
 stro-
na 27

.
● Wskaźnik okresów międzyprzeglądowych
››› strona 1

12.
● Drugi wyświetlacz prędkości (menu Kon-
figuracja ) ›››
 strona 27

.
● Wskaźnik stanu systemu Start-Stop
››› strona 1

11.
Ostrzeżenia i komunikaty informacyjne
Przy włączonym zapłonie i podczas jazdy
system dokonuje kontroli określonych po-
dzespołów i funkcji. Wadliwe działanie jest
oznaczane za pomocą symboli i komunika-
tów wyświetlanych na czerwono i żółto na tablicy rozdzielczej (
››› strona 1
14) oraz,
w niektórych przypadkach, za pomocą syg-
nału dźwiękowego. Sposób wyświetlania
może się różnić w zależności od typu za-
montowanej tablicy rozdzielczej.
Ostrzeżenie o priorytecie 1 (czerwone
symbole)
Symbol migający lub podświetlony; częściowo powią-
zany z ostrzeżeniem dźwiękowym.
 Zatrzymać samochód! Niebezpieczeństwo ››› zob Lampki kontrolne i ostrzegawcze na
stronie 114!
Sprawdzić wadliwą funkcję i naprawić ją. W razie po-
trzeby należy skorzystać z pomocy wyspecjalizowa-
nego personelu.
Ostrzeżenie o priorytecie 2 (żółte symbole)
Symbol migający lub podświetlony; częściowo powią-
zany z ostrzeżeniem dźwiękowym.
Wadliwe działanie lub zbyt niski poziom płynu mogą
spowodować uszkodzenie pojazdu ›››
zob Lampki
kontrolne i ostrzegawcze na stronie 114!
Należy możliwie najszybciej skontrolować wadliwą
funkcję. W razie potrzeby należy skorzystać z pomo-
cy wyspecjalizowanego personelu.
Komunikat informacyjny
Informacje dotyczące różnych procesów w samocho-
dzie. 110
