2015 MAZDA MODEL 6 Manuale del proprietario (in Italian)

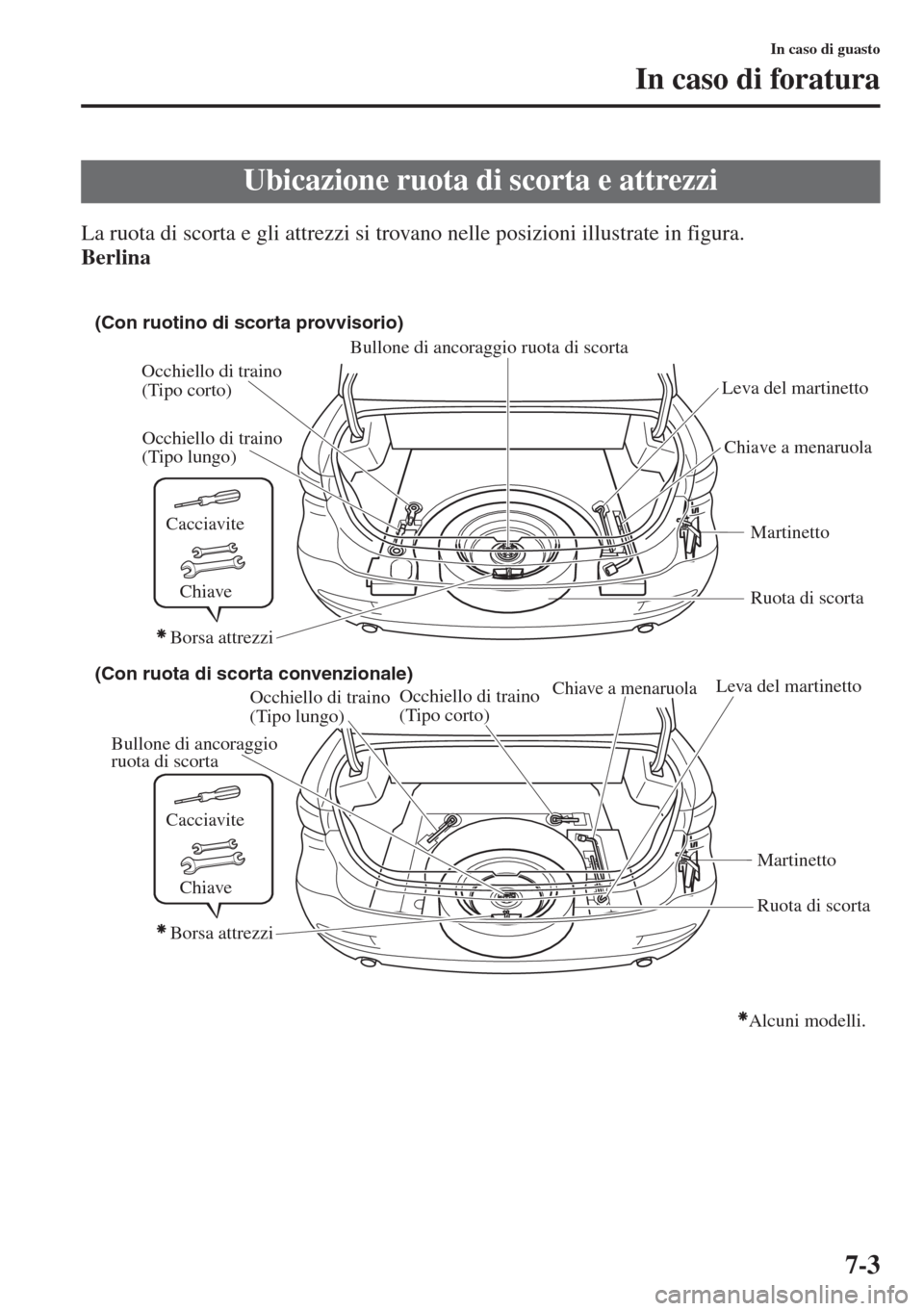

7-3
In caso di guasto
In caso di foratura
La ruota di scorta e gli attrezzi si trovano nelle posizioni illustrate in figura.
Berlina
Ubicazione ruota di scorta e attrezzi
(Con ruota di scorta convenzionale) (Con ruotino di scorta provvisorio)Chiave a menaruolaLeva del martinettoOcchiello di traino
(Tipo lungo)Occhiello di traino
(Tipo corto)
Ruota di scorta
Alcuni modelli.
Borsa attrezzi
Borsa attrezzi
Cacciavite
Chiave
Cacciavite
Chiave Bullone di ancoraggio
ruota di scorta
Leva del martinetto
Chiave a menaruola
Ruota di scorta Martinetto Bullone di ancoraggio ruota di scorta
Martinetto
Occhiello di traino
(Tipo lungo) Occhiello di traino
(Tipo corto)

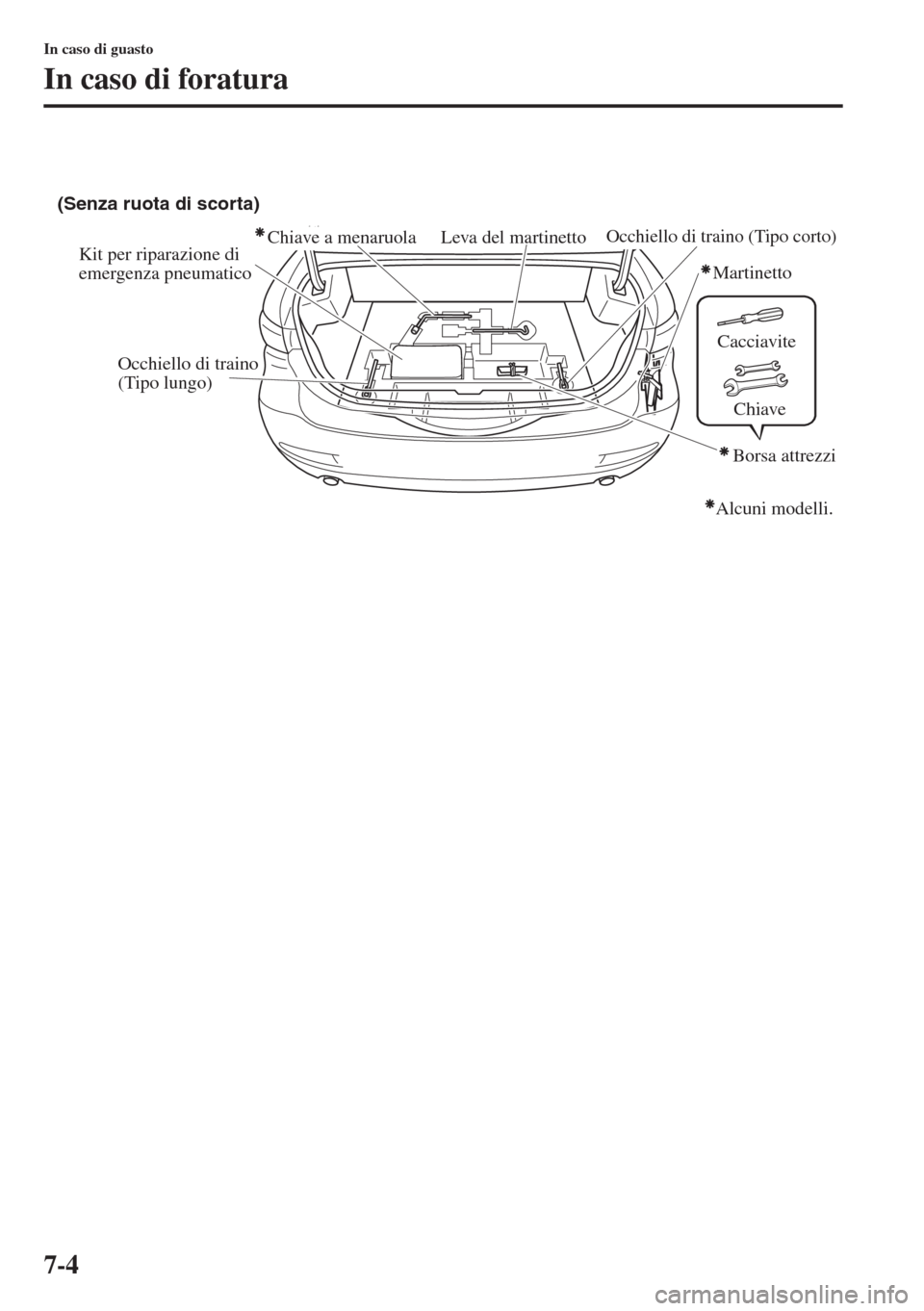

7-4
In caso di guasto
In caso di foratura
Kit per riparazione di
emergenza pneumatico (Senza ruota di scorta)Chiave a menaruola Leva del martinetto
Martinetto
Occhiello di traino
(Tipo lungo)Occhiello di traino (Tipo corto)
Alcuni modelli.
Borsa attrezzi
Cacciavite
Chiave

7-5
In caso di guasto
In caso di foratura
Wagon
(Con ruota di scorta)
(Senza ruota di scorta)
Chiave a menaruolaLeva del martinetto
Leva del martinetto Occhiello di traino
(Tipo lungo)
Occhiello di traino
(Tipo lungo) Occhiello di traino
(Tipo corto)
Occhiello di traino
(Tipo corto) Martinetto
Martinetto Ruota di scorta
Kit per riparazione di emergenza pneumatico
Bullone di ancoraggio ruota di scorta
Borsa attrezzi
Cacciavite
Chiave
Borsa attrezzi
Cacciavite
Chiave
Chiave a menaruola
Alcuni modelli.

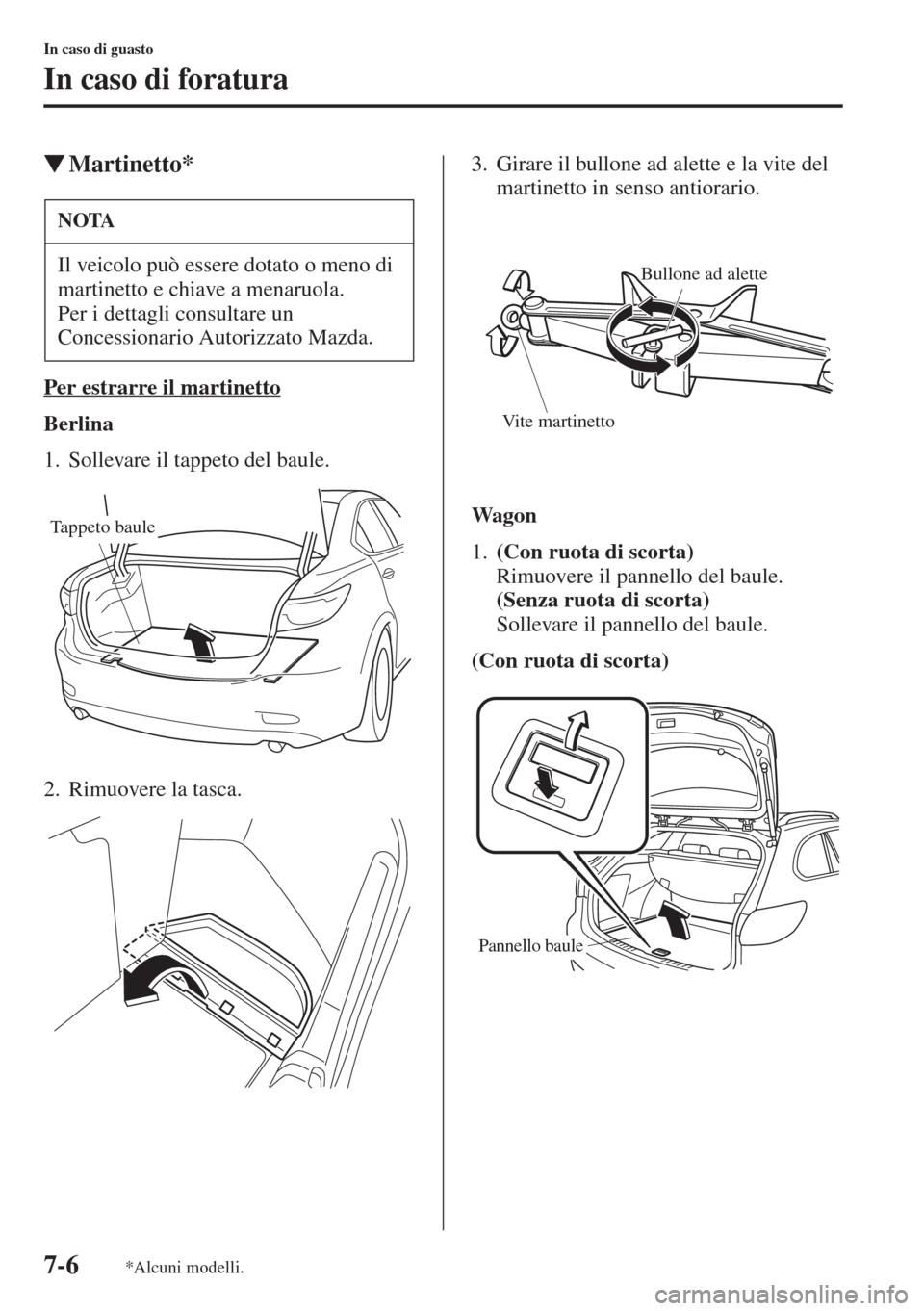

7-6
In caso di guasto
In caso di foratura
WMartinetto*
Per estrarre il martinetto
Berlina
1. Sollevare il tappeto del baule.
2. Rimuovere la tasca.3. Girare il bullone ad alette e la vite del
martinetto in senso antiorario.
Wagon
1.(Con ruota di scorta)
Rimuovere il pannello del baule.
(Senza ruota di scorta)
Sollevare il pannello del baule.
(Con ruota di scorta)
NOTA
Il veicolo può essere dotato o meno di
martinetto e chiave a menaruola.
Per i dettagli consultare un
Concessionario Autorizzato Mazda.
Tappeto baule
Bullone ad alette
Vite martinetto
Pannello baule
*Alcuni modelli.

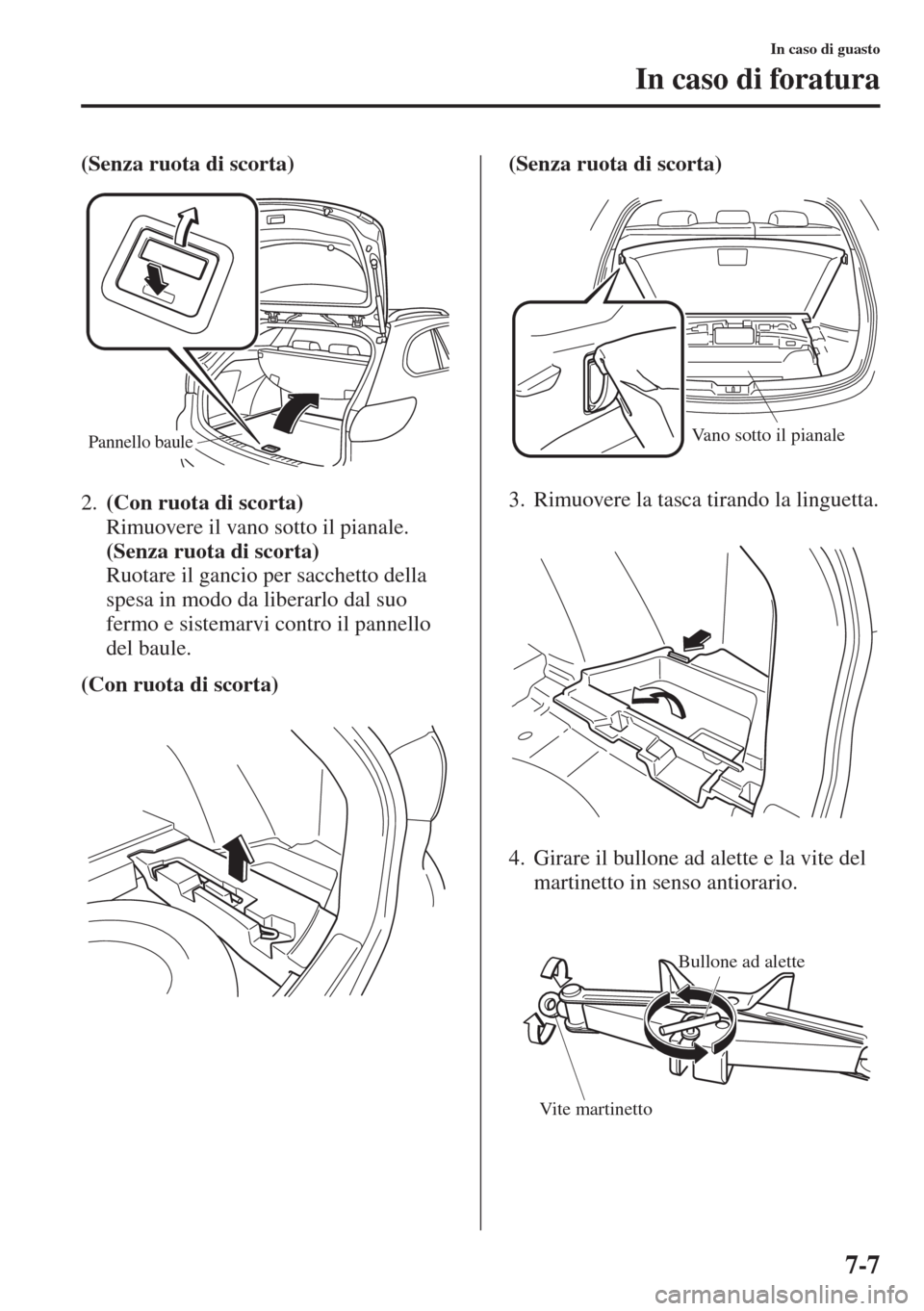

7-7
In caso di guasto
In caso di foratura
(Senza ruota di scorta)
2.(Con ruota di scorta)
Rimuovere il vano sotto il pianale.
(Senza ruota di scorta)
Ruotare il gancio per sacchetto della
spesa in modo da liberarlo dal suo
fermo e sistemarvi contro il pannello
del baule.
(Con ruota di scorta)(Senza ruota di scorta)
3. Rimuovere la tasca tirando la linguetta.
4. Girare il bullone ad alette e la vite del
martinetto in senso antiorario.
Pannello bauleVano sotto il pianale
Bullone ad alette
Vite martinetto

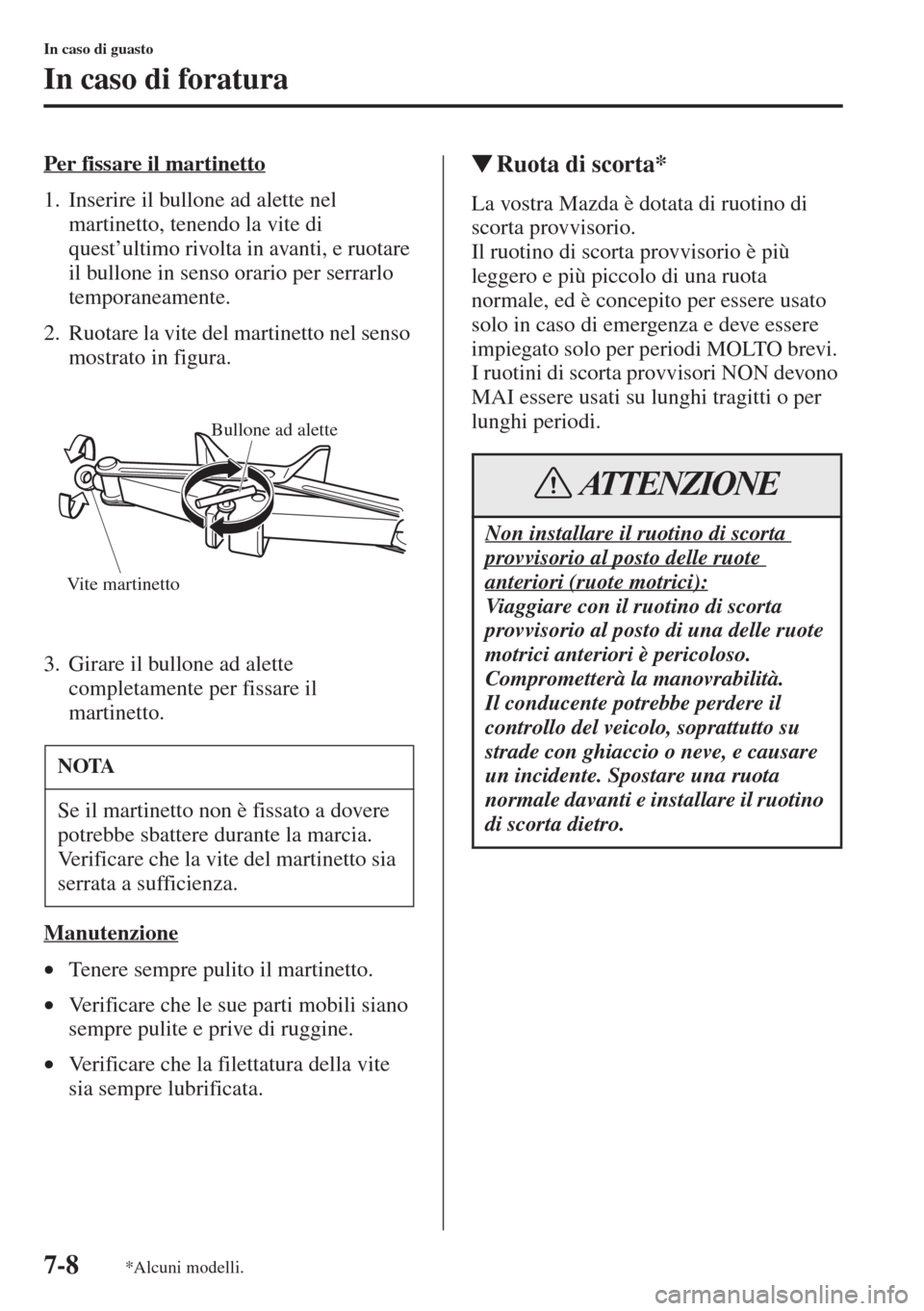

7-8
In caso di guasto
In caso di foratura
Per fissare il martinetto
1. Inserire il bullone ad alette nel
martinetto, tenendo la vite di
quest’ultimo rivolta in avanti, e ruotare
il bullone in senso orario per serrarlo
temporaneamente.
2. Ruotare la vite del martinetto nel senso
mostrato in figura.
3. Girare il bullone ad alette
completamente per fissare il
martinetto.
Manutenzione
•Tenere sempre pulito il martinetto.
•Verificare che le sue parti mobili siano
sempre pulite e prive di ruggine.
•Verificare che la filettatura della vite
sia sempre lubrificata.
WRuota di scorta*
La vostra Mazda è dotata di ruotino di
scorta provvisorio.
Il ruotino di scorta provvisorio è più
leggero e più piccolo di una ruota
normale, ed è concepito per essere usato
solo in caso di emergenza e deve essere
impiegato solo per periodi MOLTO brevi.
I ruotini di scorta provvisori NON devono
MAI essere usati su lunghi tragitti o per
lunghi periodi.
NOTA
Se il martinetto non è fissato a dovere
potrebbe sbattere durante la marcia.
Verificare che la vite del martinetto sia
serrata a sufficienza.
Bullone ad alette
Vite martinetto
Non installare il ruotino di scorta
provvisorio al posto delle ruote
anteriori (ruote motrici):
Viaggiare con il ruotino di scorta
provvisorio al posto di una delle ruote
motrici anteriori è pericoloso.
Comprometterà la manovrabilità.
Il conducente potrebbe perdere il
controllo del veicolo, soprattutto su
strade con ghiaccio o neve, e causare
un incidente. Spostare una ruota
normale davanti e installare il ruotino
di scorta dietro.
ATTENZIONE
*Alcuni modelli.

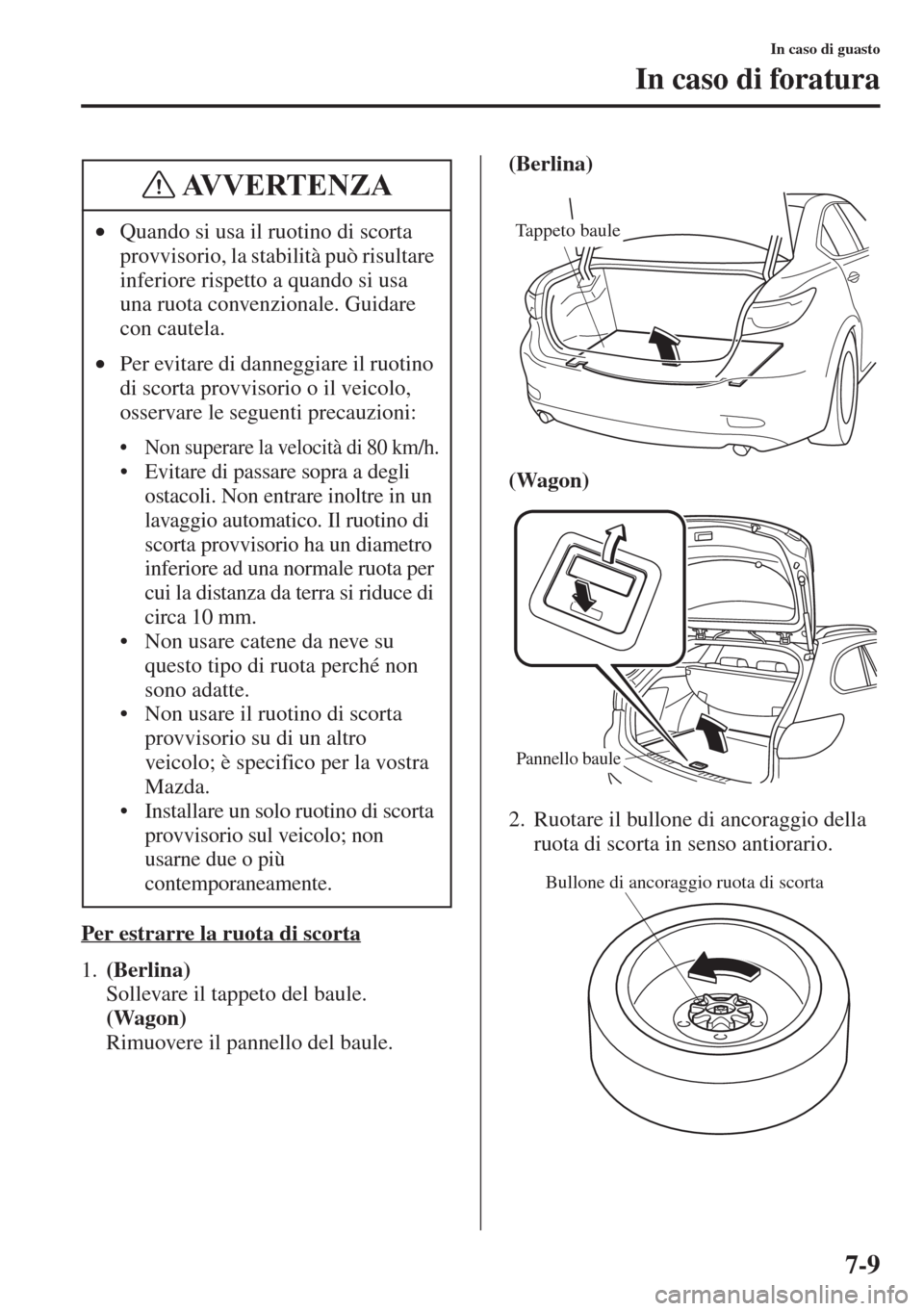

7-9
In caso di guasto
In caso di foratura
Per estrarre la ruota di scorta
1.(Berlina)
Sollevare il tappeto del baule.
(Wagon)
Rimuovere il pannello del baule.(Berlina)
(Wagon)
2. Ruotare il bullone di ancoraggio della
ruota di scorta in senso antiorario. •Quando si usa il ruotino di scorta
provvisorio, la stabilità può risultare
inferiore rispetto a quando si usa
una ruota convenzionale. Guidare
con cautela.
•Per evitare di danneggiare il ruotino
di scorta provvisorio o il veicolo,
osservare le seguenti precauzioni:
• Non superare la velocità di 80 km/h.
• Evitare di passare sopra a degli
ostacoli. Non entrare inoltre in un
lavaggio automatico. Il ruotino di
scorta provvisorio ha un diametro
inferiore ad una normale ruota per
cui la distanza da terra si riduce di
circa 10 mm.
• Non usare catene da neve su
questo tipo di ruota perché non
sono adatte.
• Non usare il ruotino di scorta
provvisorio su di un altro
veicolo; è specifico per la vostra
Mazda.
• Installare un solo ruotino di scorta
provvisorio sul veicolo; non
usarne due o più
contemporaneamente.
AVVERTENZA
Tappeto baule
Pannello baule
Bullone di ancoraggio ruota di scorta

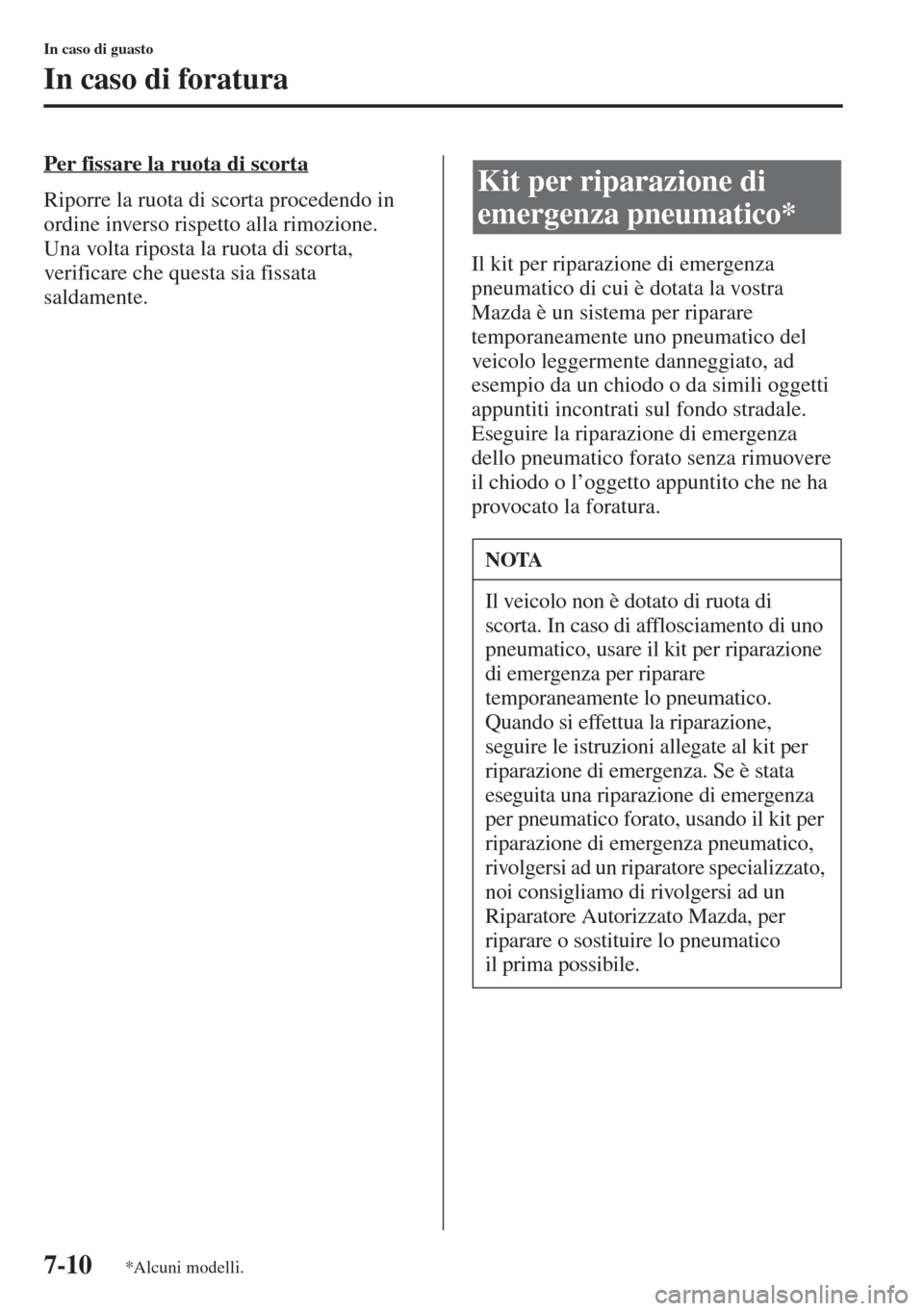

7-10
In caso di guasto
In caso di foratura
Per fissare la ruota di scorta
Riporre la ruota di scorta procedendo in
ordine inverso rispetto alla rimozione.
Una volta riposta la ruota di scorta,
verificare che questa sia fissata
saldamente.Il kit per riparazione di emergenza
pneumatico di cui è dotata la vostra
Mazda è un sistema per riparare
temporaneamente uno pneumatico del
veicolo leggermente danneggiato, ad
esempio da un chiodo o da simili oggetti
appuntiti incontrati sul fondo stradale.
Eseguire la riparazione di emergenza
dello pneumatico forato senza rimuovere
il chiodo o l’oggetto appuntito che ne ha
provocato la foratura.Kit per riparazione di
emergenza pneumatico*
NOTA
Il veicolo non è dotato di ruota di
scorta. In caso di afflosciamento di uno
pneumatico, usare il kit per riparazione
di emergenza per riparare
temporaneamente lo pneumatico.
Quando si effettua la riparazione,
seguire le istruzioni allegate al kit per
riparazione di emergenza. Se è stata
eseguita una riparazione di emergenza
per pneumatico forato, usando il kit per
riparazione di emergenza pneumatico,
rivolgersi ad un riparatore specializzato,
noi consigliamo di rivolgersi ad un
Riparatore Autorizzato Mazda, per
riparare o sostituire lo pneumatico
il prima possibile.
*Alcuni modelli.
