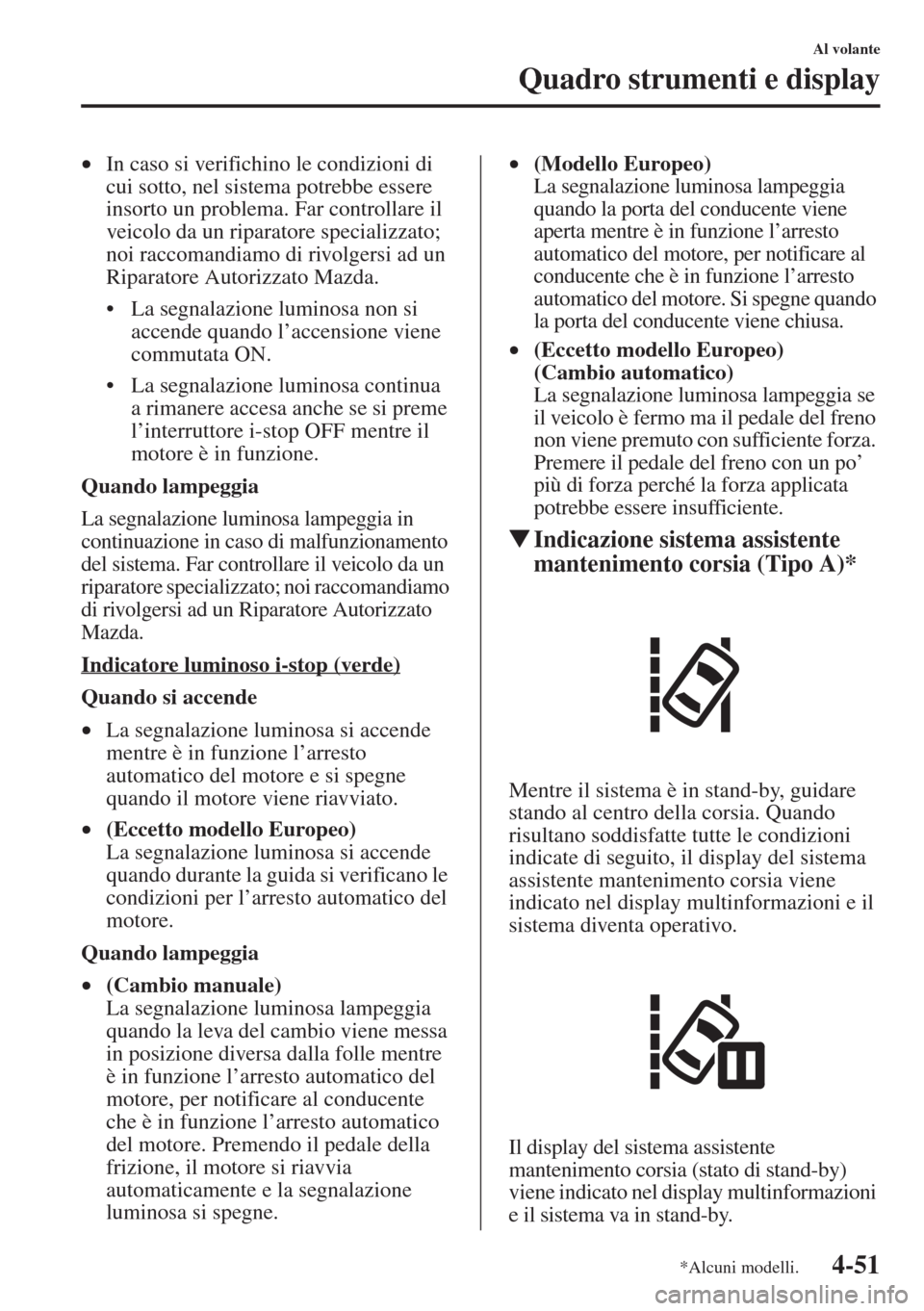

4-51
Al volante
Quadro strumenti e display
•In caso si verifichino le condizioni di
cui sotto, nel sistema potrebbe essere
insorto un problema. Far controllare il
veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
• La segnalazione luminosa non si
accende quando l’accensione viene
commutata ON.
• La segnalazione luminosa continua
a rimanere accesa anche se si preme
l’interruttore i-stop OFF mentre il
motore è in funzione.
Quando lampeggia
La segnalazione luminosa lampeggia in
continuazione in caso di malfunzionamento
del sistema. Far controllare il veicolo da un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda.
Indicatore luminoso i-stop (verde)
Quando si accende
•La segnalazione luminosa si accende
mentre è in funzione l’arresto
automatico del motore e si spegne
quando il motore viene riavviato.
•(Eccetto modello Europeo)
La segnalazione luminosa si accende
quando durante la guida si verificano le
condizioni per l’arresto automatico del
motore.
Quando lampeggia
•(Cambio manuale)
La segnalazione luminosa lampeggia
quando la leva del cambio viene messa
in posizione diversa dalla folle mentre
è in funzione l’arresto automatico del
motore, per notificare al conducente
che è in funzione l’arresto automatico
del motore. Premendo il pedale della
frizione, il motore si riavvia
automaticamente e la segnalazione
luminosa si spegne.•(Modello Europeo)
La segnalazione luminosa lampeggia
quando la porta del conducente viene
aperta mentre è in funzione l’arresto
automatico del motore, per notificare al
conducente che è in funzione l’arresto
automatico del motore. Si spegne quando
la porta del conducente viene chiusa.
•(Eccetto modello Europeo)
(Cambio automatico)
La segnalazione luminosa lampeggia se
il veicolo è fermo ma il pedale del freno
non viene premuto con sufficiente forza.
Premere il pedale del freno con un po’
più di forza perché la forza applicata
potrebbe essere insufficiente.
WIndicazione sistema assistente
mantenimento corsia (Tipo A)*
Mentre il sistema è in stand-by, guidare
stando al centro della corsia. Quando
risultano soddisfatte tutte le condizioni
indicate di seguito, il display del sistema
assistente mantenimento corsia viene
indicato nel display multinformazioni e il
sistema diventa operativo.
Il display del sistema assistente
mantenimento corsia (stato di stand-by)
viene indicato nel display multinformazioni
e il sistema va in stand-by.
*Alcuni modelli.

4-52
Al volante
Quadro strumenti e display
WIndicazione sistema di
segnalazione cambio corsia
(indicazione LDWS) (Tipo A)*
Quando il sistema di segnalazione cambio
corsia (LDWS) è attivato, l’indicazione
LDWS viene visualizzata.
WSpia luminosa sistema di
segnalazione cambio corsia (spia
luminosa LDWS) (Tipo B)*
Questa spia luminosa si accende per
alcuni secondi quando l’accensione
viene commutata su ON.
L’indicatore lampeggia quando il sistema
determina che il veicolo tende ad uscire
dalla propria corsia di marcia.
WIndicazione sistema assistente
mantenimento corsia OFF
(Tipo A)*
Premere l’interruttore del sistema assistente
mantenimento corsia per annullare il
sistema assistente mantenimento corsia.
Viene visualizzata l’indicazione sistema
assistente mantenimento corsia OFF.
Se l’indicazione rimane visualizzata anche
se è stato azionato l’interruttore del sistema
assistente mantenimento corsia, essa indica
che c’è un problema nel sistema. Far
controllare il veicolo da un riparatore
specializzato; noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
NOTA
Quando l’assistente di sterzata è
impostato nel modo non operativo,
il display del sistema assistente
mantenimento corsia non viene indicato.
Usare sempre pneumatici di dimensioni
appropriate e della stessa marca, dello
stesso tipo e con lo stesso disegno del
battistrada per tutte e quattro le ruote.
Inoltre, non utilizzare sullo stesso
veicolo pneumatici con sensibile
differenza di usura del battistrada. Se si
usano pneumatici inappropriati come
indicato sopra, il sistema assistente
mantenimento corsia potrebbe non
operare normalmente.
AVVERTENZA
*Alcuni modelli.

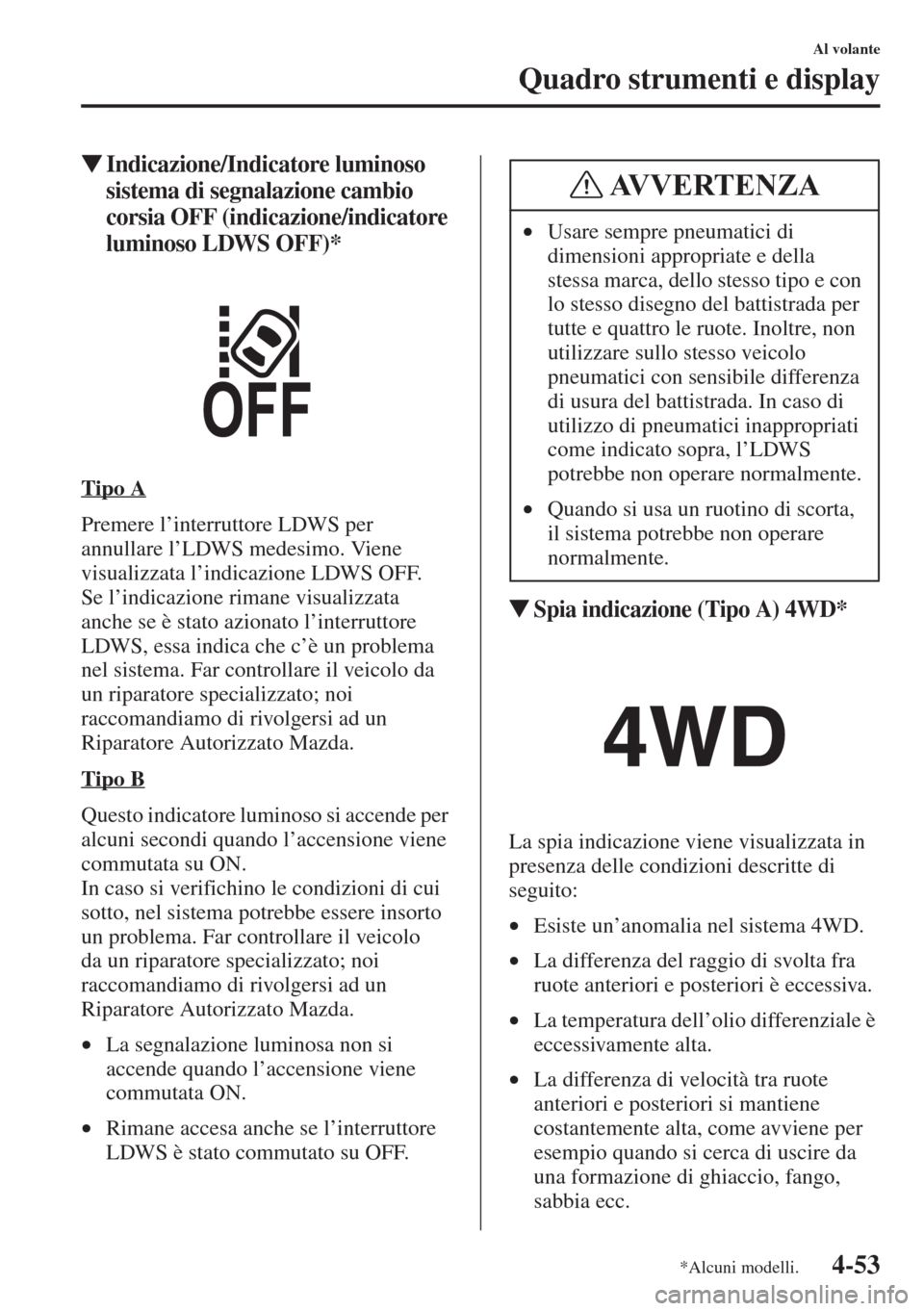

4-53
Al volante
Quadro strumenti e display
WIndicazione/Indicatore luminoso
sistema di segnalazione cambio
corsia OFF (indicazione/indicatore
luminoso LDWS OFF)*
Tipo A
Premere l’interruttore LDWS per
annullare l’LDWS medesimo. Viene
visualizzata l’indicazione LDWS OFF.
Se l’indicazione rimane visualizzata
anche se è stato azionato l’interruttore
LDWS, essa indica che c’è un problema
nel sistema. Far controllare il veicolo da
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Tipo B
Questo indicatore luminoso si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
In caso si verifichino le condizioni di cui
sotto, nel sistema potrebbe essere insorto
un problema. Far controllare il veicolo
da un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•La segnalazione luminosa non si
accende quando l’accensione viene
commutata ON.
•Rimane accesa anche se l’interruttore
LDWS è stato commutato su OFF.
WSpia indicazione (Tipo A) 4WD*
La spia indicazione viene visualizzata in
presenza delle condizioni descritte di
seguito:
•Esiste un’anomalia nel sistema 4WD.
•La differenza del raggio di svolta fra
ruote anteriori e posteriori è eccessiva.
•La temperatura dell’olio differenziale è
eccessivamente alta.
•La differenza di velocità tra ruote
anteriori e posteriori si mantiene
costantemente alta, come avviene per
esempio quando si cerca di uscire da
una formazione di ghiaccio, fango,
sabbia ecc.
•Usare sempre pneumatici di
dimensioni appropriate e della
stessa marca, dello stesso tipo e con
lo stesso disegno del battistrada per
tutte e quattro le ruote. Inoltre, non
utilizzare sullo stesso veicolo
pneumatici con sensibile differenza
di usura del battistrada. In caso di
utilizzo di pneumatici inappropriati
come indicato sopra, l’LDWS
potrebbe non operare normalmente.
•Quando si usa un ruotino di scorta,
il sistema potrebbe non operare
normalmente.
AVVERTENZA
*Alcuni modelli.

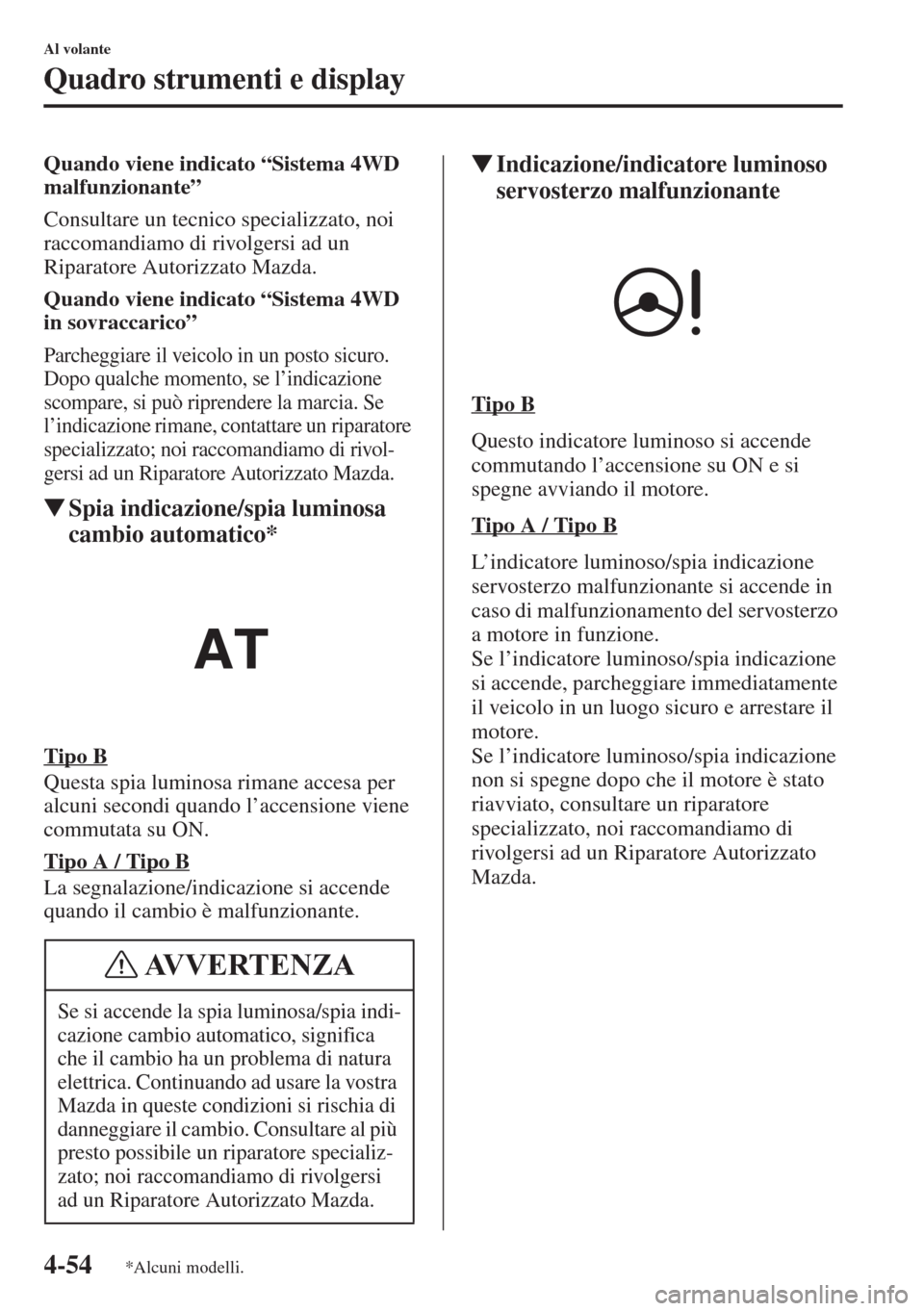

4-54
Al volante
Quadro strumenti e display
Quando viene indicato “Sistema 4WD
malfunzionante”
Consultare un tecnico specializzato, noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando viene indicato “Sistema 4WD
in sovraccarico”
Parcheggiare il veicolo in un posto sicuro.
Dopo qualche momento, se l’indicazione
scompare, si può riprendere la marcia. Se
l’indicazione rimane, contattare un riparatore
specializzato; noi raccomandiamo di rivol-
gersi ad un Riparatore Autorizzato Mazda.
WSpia indicazione/spia luminosa
cambio automatico*
Tipo B
Questa spia luminosa rimane accesa per
alcuni secondi quando l’accensione viene
commutata su ON.
Tipo A / Tipo B
La segnalazione/indicazione si accende
quando il cambio è malfunzionante.
WIndicazione/indicatore luminoso
servosterzo malfunzionante
Tipo B
Questo indicatore luminoso si accende
commutando l’accensione su ON e si
spegne avviando il motore.
Tipo A / Tipo B
L’indicatore luminoso/spia indicazione
servosterzo malfunzionante si accende in
caso di malfunzionamento del servosterzo
a motore in funzione.
Se l’indicatore luminoso/spia indicazione
si accende, parcheggiare immediatamente
il veicolo in un luogo sicuro e arrestare il
motore.
Se l’indicatore luminoso/spia indicazione
non si spegne dopo che il motore è stato
riavviato, consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda.
Se si accende la spia luminosa/spia indi-
cazione cambio automatico, significa
che il cambio ha un problema di natura
elettrica. Continuando ad usare la vostra
Mazda in queste condizioni si rischia di
danneggiare il cambio. Consultare al più
presto possibile un riparatore specializ-
zato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
AVVERTENZA
*Alcuni modelli.

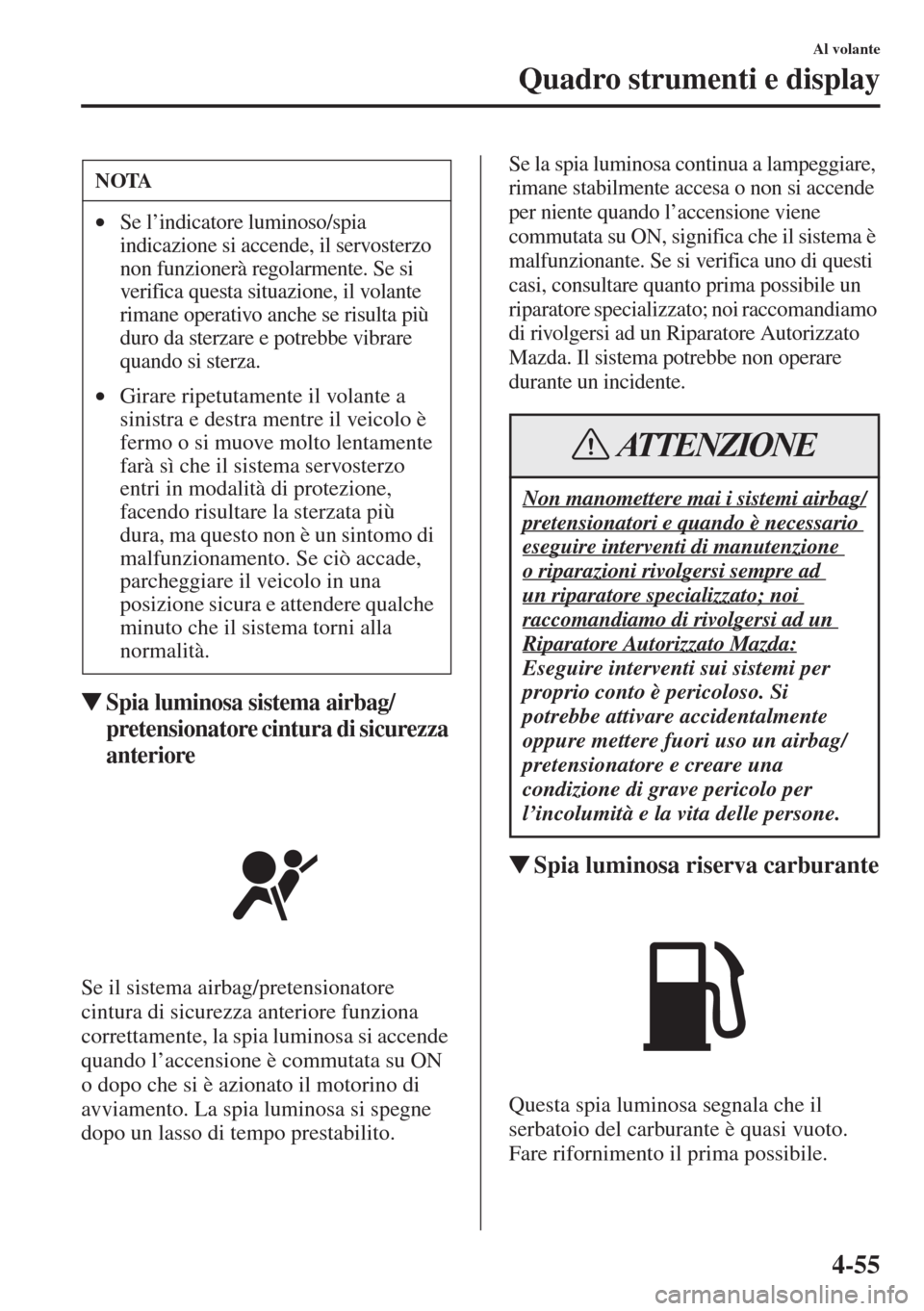

4-55
Al volante
Quadro strumenti e display
WSpia luminosa sistema airbag/
pretensionatore cintura di sicurezza
anteriore
Se il sistema airbag/pretensionatore
cintura di sicurezza anteriore funziona
correttamente, la spia luminosa si accende
quando l’accensione è commutata su ON
o dopo che si è azionato il motorino di
avviamento. La spia luminosa si spegne
dopo un lasso di tempo prestabilito.
Se la spia luminosa continua a lampeggiare,
rimane stabilmente accesa o non si accende
per niente quando l’accensione viene
commutata su ON, significa che il sistema è
malfunzionante. Se si verifica uno di questi
casi, consultare quanto prima possibile un
riparatore specializzato; noi raccomandiamo
di rivolgersi ad un Riparatore Autorizzato
Mazda. Il sistema potrebbe non operare
durante un incidente.
WSpia luminosa riserva carburante
Questa spia luminosa segnala che il
serbatoio del carburante è quasi vuoto.
Fare rifornimento il prima possibile.
NOTA
•Se l’indicatore luminoso/spia
indicazione si accende, il servosterzo
non funzionerà regolarmente. Se si
verifica questa situazione, il volante
rimane operativo anche se risulta più
duro da sterzare e potrebbe vibrare
quando si sterza.
•Girare ripetutamente il volante a
sinistra e destra mentre il veicolo è
fermo o si muove molto lentamente
farà sì che il sistema servosterzo
entri in modalità di protezione,
facendo risultare la sterzata più
dura, ma questo non è un sintomo di
malfunzionamento. Se ciò accade,
parcheggiare il veicolo in una
posizione sicura e attendere qualche
minuto che il sistema torni alla
normalità.
Non manomettere mai i sistemi airbag/
pretensionatori e quando è necessario
eseguire interventi di manutenzione
o riparazioni rivolgersi sempre ad
un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda:
Eseguire interventi sui sistemi per
proprio conto è pericoloso. Si
potrebbe attivare accidentalmente
oppure mettere fuori uso un airbag/
pretensionatore e creare una
condizione di grave pericolo per
l’incolumità e la vita delle persone.
ATTENZIONE

4-56
Al volante
Quadro strumenti e display
WSpia luminosa cintura di sicurezza
Sedile del conducente
Sedile del passeggero anteriore
La spia luminosa della cintura di
sicurezza si accende se il sedile del
conducente o del passeggero anteriore
è occupato e la rispettiva cintura di
sicurezza non è allacciata quando
l’accensione viene commutata su ON.
Segnalatore cintura di sicurezza slacciata
Sedile anteriore
Se a veicolo in marcia la cintura di
sicurezza del conducente o quella del
passeggero anteriore non è allacciata, si
accende la spia luminosa della cintura di
sicurezza e si attiva una spia acustica.
Se la cintura di sicurezza del conducente o
del passeggero anteriore è slacciata (solo se il
sedile del passeggero anteriore è occupato) e
il veicolo procede a una velocità superiore ai
20 km/h, la spia luminosa lampeggia e si
attiva la segnalazione acustica. Dopo un
breve lasso di tempo, la spia luminosa smette
di lampeggiare e rimane accesa di luce fissa e
la segnalazione acustica cessa di suonare. Se
una cintura di sicurezza rimane slacciata, la
spia luminosa riprende a lampeggiare e la
segnalazione acustica riprende a suonare per
un determinato lasso di tempo.
Fino a quando la cintura di sicurezza
rimane slacciata o non scade il lasso di
tempo prestabilito, la segnalazione
acustica non cessa neanche se la velocità
del veicolo scende sotto i 20 km/h.
NOTA
•Se la cintura di sicurezza del
conducente o del passeggero anteriore
non viene allacciata una volta che la
segnalazione acustica è cessata (la
spia luminosa rimane accesa), e la
velocità del veicolo supera i 20 km/h,
la spia luminosa ritorna a lampeggiare
e la segnalazione acustica riprende a
suonare.
•Appoggiare oggetti pesanti sul sedile
del passeggero anteriore può causare,
se il peso dell’oggetto è sufficiente,
l’attivazione della funzione spia
cintura di sicurezza slacciata.
•Per consentire il corretto
funzionamento del sensore
destinato a rilevare il peso sul sedile
del passeggero anteriore, non
mettere cuscini sul sedile. Il cuscino
aggiunto potrebbe interferire nel
corretto funzionamento del sensore.
•Se il sedile del passeggero anteriore
è occupato da un bambino piccolo,
è possibile che la spia luminosa non
si attivi.

4-57
Al volante
Quadro strumenti e display

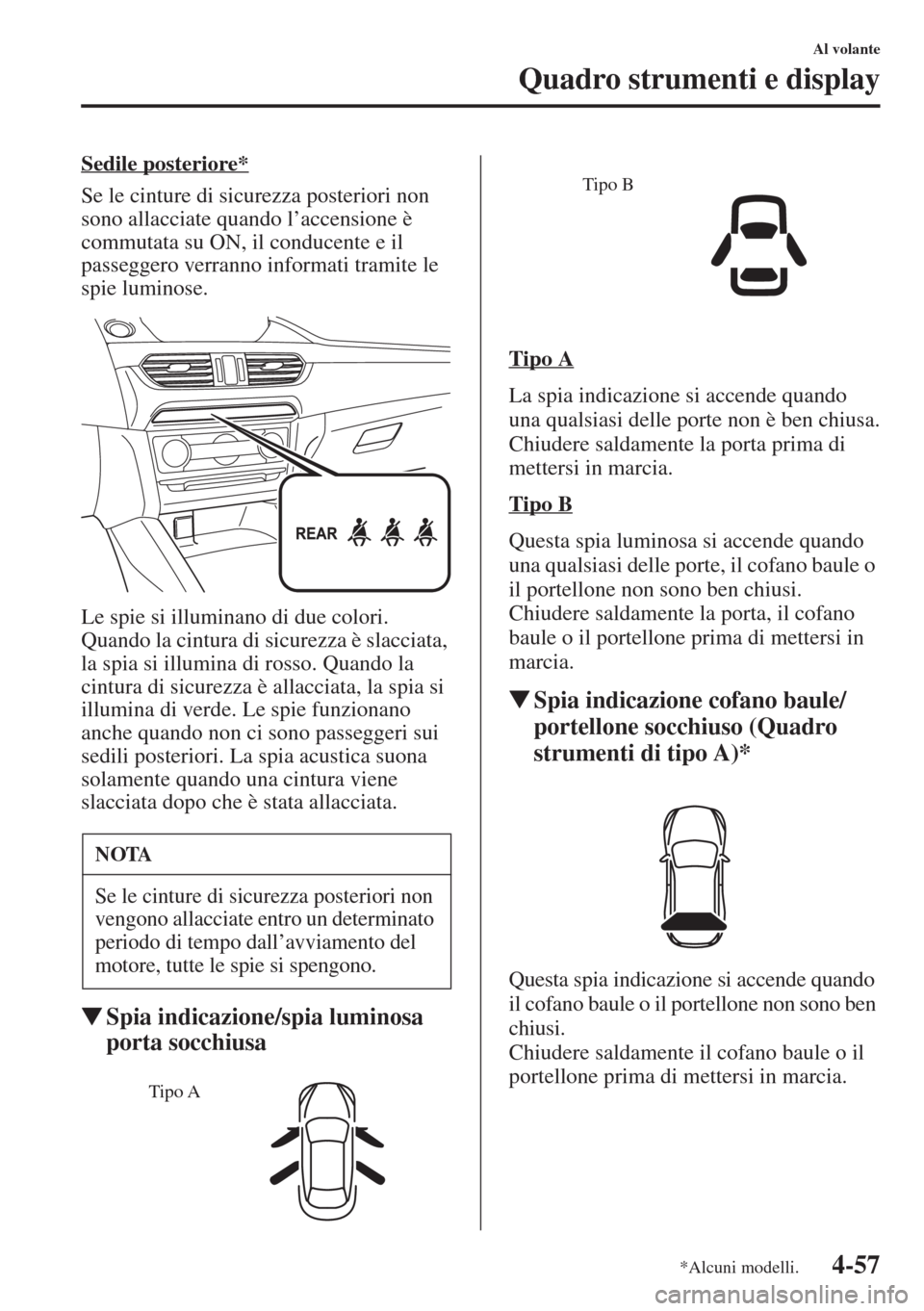

Sedile posteriore*
Se le cinture di sicurezza posteriori non
sono allacciate quando l’accensione è
commutata su ON, il conducente e il
passeggero verranno informati tramite le
spie luminose.
Le spie si illuminano di due colori.
Quando la cintura di sicurezza è slacciata,
la spia si illumina di rosso. Quando la
cintura di sicurezza è allacciata, la spia si
illumina di verde. Le spie funzionano
anche quando non ci sono passeggeri sui
sedili posteriori. La spia acustica suona
solamente quando una cintura viene
slacciata dopo che è stata allacciata.
WSpia indicazione/spia luminosa
porta socchiusa
Tipo A
La spia indicazione si accende quando
una qualsiasi delle porte non è ben chiusa.
Chiudere saldamente la porta prima di
mettersi in marcia.
Tipo B
Questa spia luminosa si accende quando
una qualsiasi delle porte, il cofano baule o
il portellone non sono ben chiusi.
Chiudere saldamente la porta, il cofano
baule o il portellone prima di mettersi in
marcia.
WSpia indicazione cofano baule/
portellone socchiuso (Quadro
strumenti di tipo A)*
Questa spia indicazione si accende quando
il cofano baule o il portellone non sono ben
chiusi.
Chiudere saldamente il cofano baule o il
portellone prima di mettersi in marcia.
NOTA
Se le cinture di sicurezza posteriori non
vengono allacciate entro un determinato
periodo di tempo dall’avviamento del
motore, tutte le spie si spengono.
Tipo A
Tipo B
*Alcuni modelli.

4-58
Al volante
Quadro strumenti e display

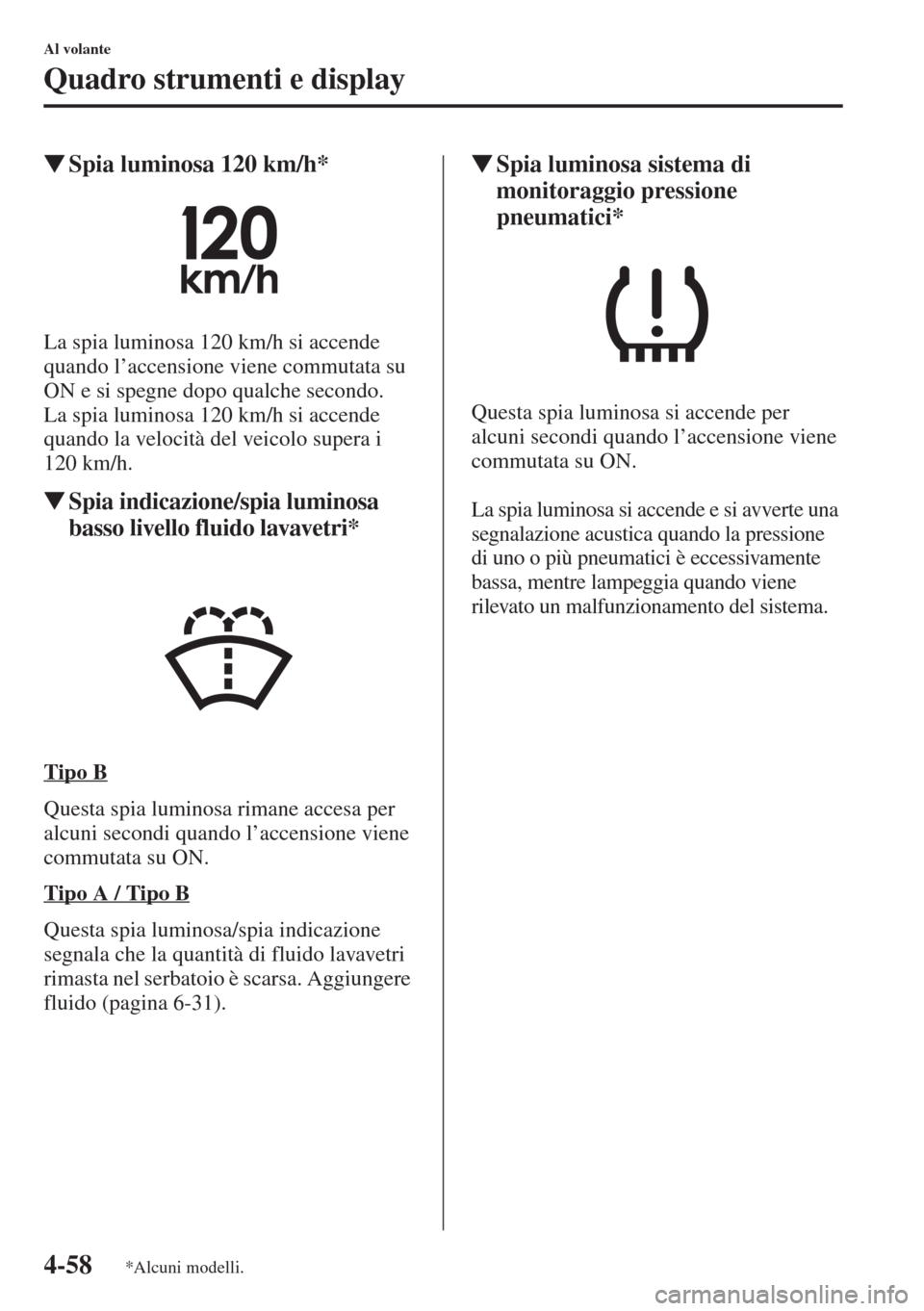

WSpia luminosa 120 km/h*
La spia luminosa 120 km/h si accende
quando l’accensione viene commutata su
ON e si spegne dopo qualche secondo.
La spia luminosa 120 km/h si accende
quando la velocità del veicolo supera i
120 km/h.
WSpia indicazione/spia luminosa
basso livello fluido lavavetri*
Tipo B
Questa spia luminosa rimane accesa per
alcuni secondi quando l’accensione viene
commutata su ON.
Tipo A / Tipo B
Questa spia luminosa/spia indicazione
segnala che la quantità di fluido lavavetri
rimasta nel serbatoio è scarsa. Aggiungere
fluido (pagina 6-31).
WSpia luminosa sistema di
monitoraggio pressione
pneumatici*
Questa spia luminosa si accende per
alcuni secondi quando l’accensione viene
commutata su ON.
La spia luminosa si accende e si avverte una
segnalazione acustica quando la pressione
di uno o più pneumatici è eccessivamente
bassa, mentre lampeggia quando viene
rilevato un malfunzionamento del sistema.
*Alcuni modelli.
