2015 MAZDA MODEL 6 Manuale del proprietario (in Italian)

4-19
Al volante
Avviamento/Arresto del motore
La funzione di prevenzione movimentazione veicolo è una funzione supplementare
che rimane operativa per un massimo di quattro secondi dal momento in cui il freno
viene rilasciato per avviare il veicolo dopo che questo è stato arrestato con funzione
i-stop operativa:
•Fare un eccessivo affidamento sul sistema pu

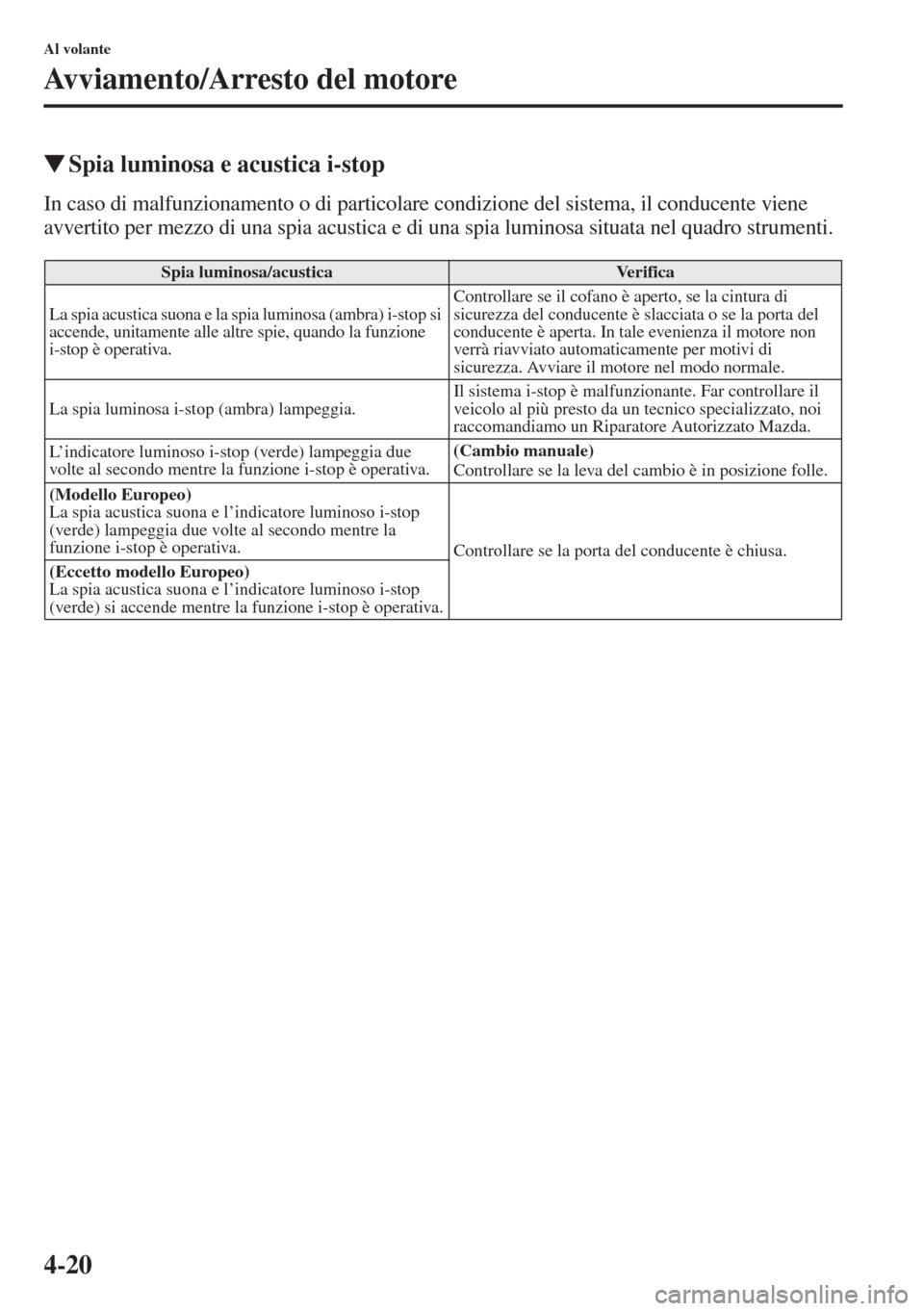

4-20
Al volante
Avviamento/Arresto del motore
WSpia luminosa e acustica i-stop
In caso di malfunzionamento o di particolare condizione del sistema, il conducente viene
avvertito per mezzo di una spia acustica e di una spia luminosa situata nel quadro strumenti.
Spia luminosa/acusticaVe r i f i c a
La spia acustica suona e la spia luminosa (ambra) i-stop si
accende, unitamente alle altre spie, quando la funzione
i-stop è operativa.
Controllare se il cofano è aperto, se la cintura di
sicurezza del conducente è slacciata o se la porta del
conducente è aperta. In tale evenienza il motore non
verrà riavviato automaticamente per motivi di
sicurezza. Avviare il motore nel modo normale.
La spia luminosa i-stop (ambra) lampeggia.Il sistema i-stop è malfunzionante. Far controllare il
veicolo al più presto da un tecnico specializzato, noi
raccomandiamo un Riparatore Autorizzato Mazda.
L’indicatore luminoso i-stop (verde) lampeggia due
volte al secondo mentre la funzione i-stop è operativa.(Cambio manuale)
Controllare se la leva del cambio è in posizione folle.
(Modello Europeo)
La spia acustica suona e l’indicatore luminoso i-stop
(verde) lampeggia due volte al secondo mentre la
funzione i-stop è operativa.
Controllare se la porta del conducente è chiusa.
(Eccetto modello Europeo)
La spia acustica suona e l’indicatore luminoso i-stop
(verde) si accende mentre la funzione i-stop è operativa.

4-21
Al volante
Quadro strumenti e display
1Tachimetro ..................................................................................................... pagina 4-22
2Contachilometri totale, contachilometri parziale e relativo selettore ............ pagina 4-22
3Contagiri ........................................................................................................ pagina 4-23
4Indicatore livello carburante ......................................................................... pagina 4-24
5Illuminazione cruscotto ................................................................................. pagina 4-25
6Display temperatura esterna .......................................................................... pagina 4-25
7Visualizzazione velocità impostata tramite regolatore automatico di
velocità (Quadro strumenti di tipo A)............................................................ pagina 4-26
8Display limitatore di velocità regolabile (Quadro strumenti di tipo A)......... pagina 4-26
9Monitoraggio manutenzione (Quadro strumenti di tipo A) ........................... pagina 4-27
Strumenti e indicatori
Tipo A
Tipo B

4-22
Al volante
Quadro strumenti e display
0Computer di viaggio e interruttore INFO .......................................................pagina 4-27
WTachimetro
Il tachimetro indica la velocità del veicolo.
WContachilometri totale,
contachilometri parziale e
relativo selettore
La modalità del display può essere
alternativamente variata fra contachilometri
parziale A e contachilometri parziale B
premendo il selettore quando è visualizzato
uno dei due. Verrà visualizzata la modalità
selezionata.
Contachilometri totale
Il contachilometri totale registra la
percorrenza complessiva del veicolo.
Contachilometri parziale
Il contachilometri parziale può registrare
la distanza totale percorsa in due tragitti.
Una viene registrata nel contachilometri
parziale A, l’altra nel contachilometri
parziale B.
Per esempio, il contachilometri parziale A
può registrare la distanza dal punto di
partenza, ed il contachilometri parziale B
quella percorsa dall’ultimo rifornimento
di carburante.
Quando è selezionato il contachilometri
parziale A, premendo nuovamente il
selettore per meno di un secondo si passa
al modo contachilometri parziale B.
Quando è selezionato il contachilometri
parziale A, viene visualizzata la scritta
TRIP A. Quando è selezionato il
contachilometri parziale B, viene
visualizzata la scritta TRIP B.
Premere il selettorePremere il selettore Contachilometri
parziale A
Contachilometri totale
Contachilometri
parziale B
Contachilometri totale
NOTA
Il contachilometri totale e i
contachilometri parziali non possono
essere visualizzati quando l’accensione
è in posizione ACC o OFF, tuttavia
premendo il selettore può succedere che
i contachilometri parziali commutino o
si azzerino inavvertitamente per circa
dieci minuti nei casi seguenti:
•Dopo che l’accensione è stata
commutata dalla posizione ON alla
posizione OFF.
•Dopo che la porta del conducente è
stata aperta.

4-23
Al volante
Quadro strumenti e display
Il contachilometri parziale registra la
distanza totale percorsa dal veicolo
dall’ultimo resettaggio. Per riportarlo su
“0.0” tenere premuto il selettore per
1 secondo o più. Usare questo
contachilometri per misurare la distanza
percorsa in un determinato tragitto e per
calcolare il consumo di carburante.WContagiri
Il contagiri indica il regime di rotazione
del motore in migliaia di giri al minuto.
NOTA
•(Veicoli con audio di tipo C/tipo D)
Se si resetta il dato del consumo di
carburante usando il monitoraggio
consumo di carburante, oppure si
resetta il contachilometri parziale A
usando il contachilometri parziale
quando è attivata la funzione che
sincronizza il monitoraggio
consumo di carburante e il
contachilometri parziale, i dati del
consumo di carburante e del
contachilometri parziale A vengono
resettati contemporaneamente.
Vedi Monitoraggio consumo di
carburante a pagina 4-119.
•Solo i contachilometri parziali
segnano anche le centinaia di metri.
•Il contachilometri parziale viene
azzerato quando:
• Viene a mancare l’alimentazione
(perché il fusibile brucia o si
scollega la batteria).
• La distanza percorsa supera i
9999,9 km.
Non lasciare che il regime del motore
arrivi nella ZONA ROSSA del contagiri.
Il motore potrebbe danneggiarsi
seriamente.
NOTA
Quando la lancetta del contagiri entra
nella ZONA SEGMENTATA, avvisa il
conducente che deve cambiare marcia
prima di entrare nella ZONA ROSSA.
AVVERTENZA
*1 Il range varia a seconda del tipo
d'indicatore.
*1 Zona
segmentata
*1 Zona rossa

4-24
Al volante
Quadro strumenti e display
WIndicatore livello carburante
L’indicatore del livello di carburante
indica, con approssimazione, la quantità
di carburante presente nel serbatoio
quando l’accensione è commutata su ON.
Si raccomanda di tenere il livello del
carburante al disopra di 1/4 della capienza
del serbatoio.
Tipo ATipo B
Se si accende la spia luminosa della
riserva di carburante o il livello del
carburante è piuttosto basso, fare
rifornimento non appena possibile.
Vedi Segnalazioni luminose a pagina 4-36.
Massimo
Vuoto 1/4 della capienza
NOTA
•Una volta effettuato il rifornimento di
carburante, l’indicatore impiega
qualche tempo a stabilizzarsi. Inoltre
può capitare che, su strade in pendenza
o in curva, l’indicatore oscilli per
effetto dello spostamento del
carburante all’interno del serbatoio.
•Il display indicante una riserva di
carburante pari o inferiore a un
quarto del serbatoio include più
segmenti per fornire una visione più
dettagliata della quantità di
carburante residua disponibile.
•La direzione della freccia ( )
indica che lo sportello del serbatoio
carburante si trova sul lato sinistro
del veicolo.
Massimo
Vuoto1/4 della capienza

4-25
Al volante
Quadro strumenti e display
(SKYACTIV-D 2.2)
Se si verificano cali di prestazione del
motore o stallo a causa del basso livello di
carburante, fare rifornimento quanto prima
e immettere almeno 10 L di carburante.
WIlluminazione cruscotto
Ruotare la manopola per regolare la
luminosità del quadro strumenti e delle
altre luci del cruscotto.
Esclusione attenuatore di luminosità
Quando l’interruttore dei fari è in
posizione o , la luminosità del
quadro strumenti si attenua.Quando nevica o c’è la nebbia, o in altre
situazioni in cui la visibilità del quadro
strumenti è ridotta dai riflessi prodotti
dalla luce ambiente, escludere
l’attenuatore di luminosità per aumentare
l’intensità dell’illuminazione.
Per escludere l’attenuatore di luminosità,
ruotare completamente la manopola in
senso orario. Si sentirà una segnalazione
acustica e l’attenuatore di luminosità
verrà escluso.
WDisplay temperatura esterna
Quando s’inserisce l’accensione, viene
visualizzata la temperatura esterna.
NOTA
•La luminosità delle luci del cruscotto
può essere regolata quando sono
accesi i fari e le luci di posizione.
•Quando la luminosità delle luci del
cruscotto non può essere regolata
oltre, verrà emessa una segnalazione
acustica.
Attenuazione luminosità
Incremento luminosità
NOTA
•Il simbolo ( ) indica la manopola
per regolare la luminosità delle luci
del cruscotto.
•Se la manopola di regolazione
illuminazione cruscotto viene lasciata
in posizione di esclusione attenuatore
di luminosità, la luminosità del
quadro strumenti non si attenuerà
quando l’interruttore dei fari verrà
nuovamente messo in posizione
o . Ruotare la manopola di
regolazione illuminazione cruscotto
in senso antiorario per attivare
l’attenuatore di luminosità.
Tipo A
Tipo B

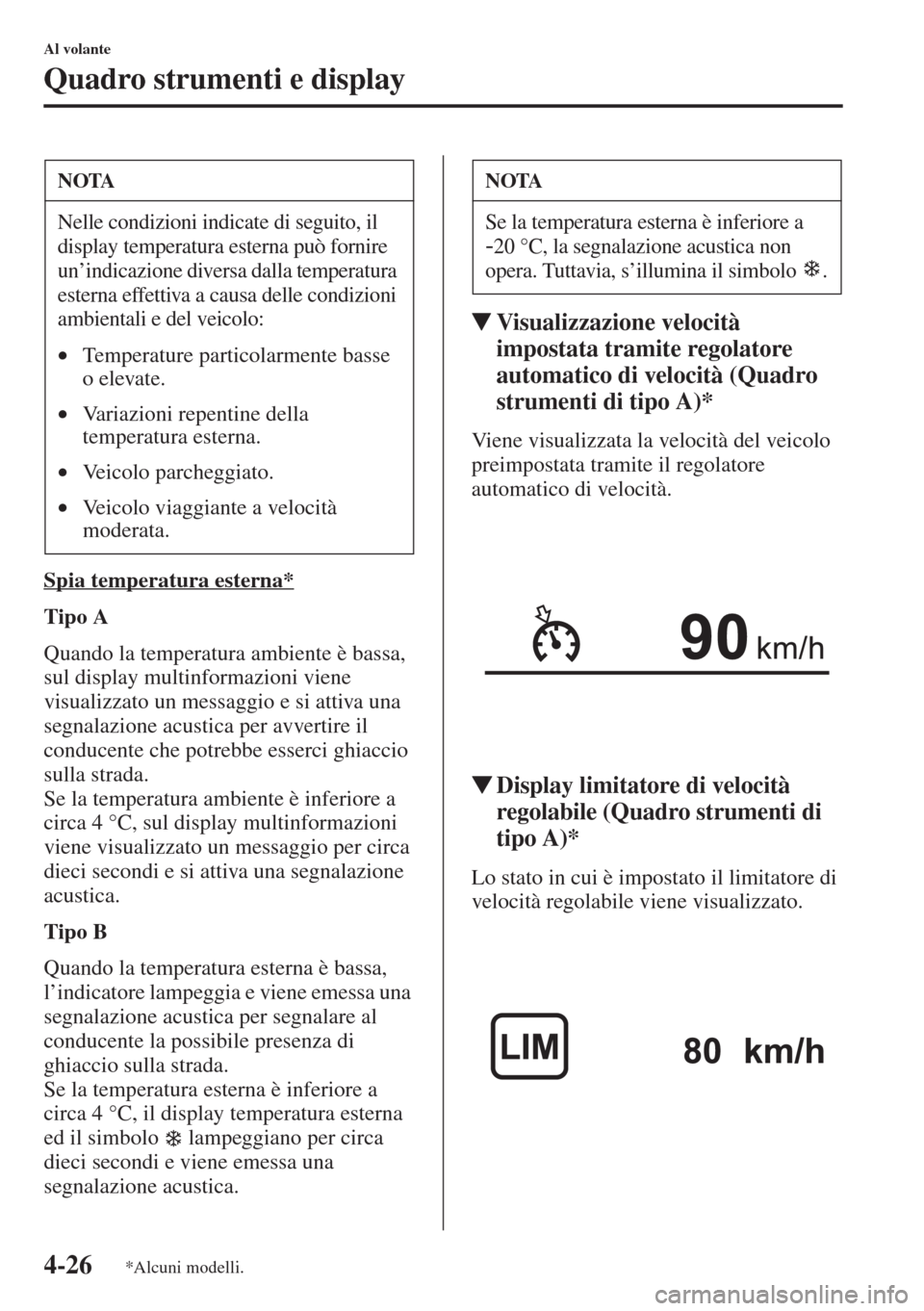

4-26
Al volante
Quadro strumenti e display
Spia temperatura esterna*
Tipo A
Quando la temperatura ambiente è bassa,
sul display multinformazioni viene
visualizzato un messaggio e si attiva una
segnalazione acustica per avvertire il
conducente che potrebbe esserci ghiaccio
sulla strada.
Se la temperatura ambiente è inferiore a
circa 4 °C, sul display multinformazioni
viene visualizzato un messaggio per circa
dieci secondi e si attiva una segnalazione
acustica.
Tipo B
Quando la temperatura esterna è bassa,
l’indicatore lampeggia e viene emessa una
segnalazione acustica per segnalare al
conducente la possibile presenza di
ghiaccio sulla strada.
Se la temperatura esterna è inferiore a
circa 4 °C, il display temperatura esterna
ed il simbolo lampeggiano per circa
dieci secondi e viene emessa una
segnalazione acustica.
WVisualizzazione velocità
impostata tramite regolatore
automatico di velocità (Quadro
strumenti di tipo A)*
Viene visualizzata la velocità del veicolo
preimpostata tramite il regolatore
automatico di velocità.
WDisplay limitatore di velocità
regolabile (Quadro strumenti di
tipo A)*
Lo stato in cui è impostato il limitatore di
velocità regolabile viene visualizzato.
NOTA
Nelle condizioni indicate di seguito, il
display temperatura esterna può fornire
un’indicazione diversa dalla temperatura
esterna effettiva a causa delle condizioni
ambientali e del veicolo:
•Temperature particolarmente basse
o elevate.
•Variazioni repentine della
temperatura esterna.
•Veicolo parcheggiato.
•Veicolo viaggiante a velocità
moderata.
NOTA
Se la temperatura esterna è inferiore a
-20 °C, la segnalazione acustica non
opera. Tuttavia, s’illumina il simbolo .
*Alcuni modelli.
