2015 MAZDA MODEL 6 Manuale del proprietario (in Italian)

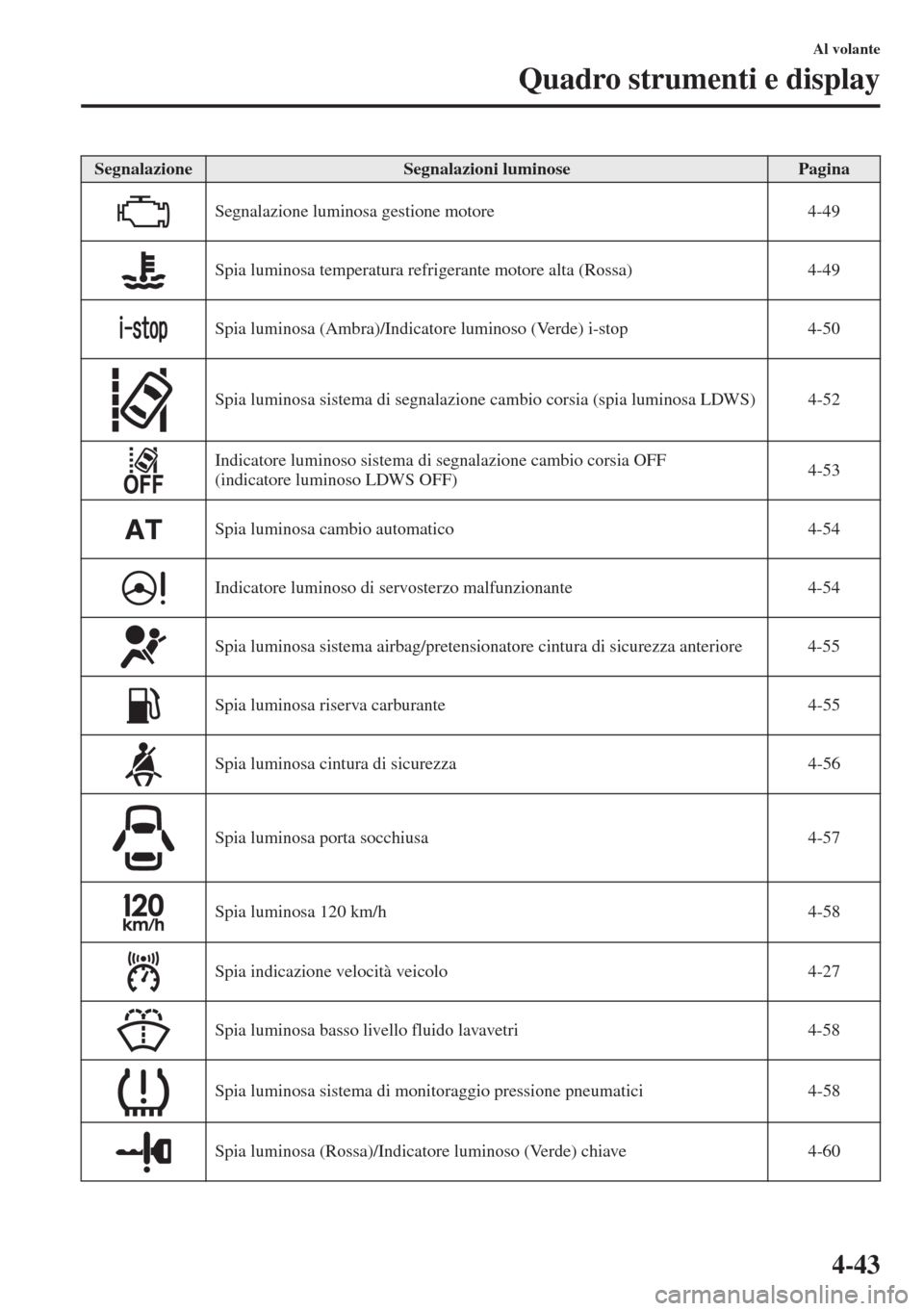

4-43
Al volante
Quadro strumenti e display
Segnalazione luminosa gestione motore 4-49
Spia luminosa temperatura refrigerante motore alta (Rossa) 4-49
Spia luminosa (Ambra)/Indicatore luminoso (Verde) i-stop 4-50
Spia luminosa sistema di segnalazione cambio corsia (spia luminosa LDWS) 4-52
Indicatore luminoso sistema di segnalazione cambio corsia OFF
(indicatore luminoso LDWS OFF)4-53
Spia luminosa cambio automatico 4-54
Indicatore luminoso di servosterzo malfunzionante 4-54
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza anteriore 4-55
Spia luminosa riserva carburante 4-55
Spia luminosa cintura di sicurezza 4-56
Spia luminosa porta socchiusa 4-57
Spia luminosa 120 km/h 4-58
Spia indicazione velocità veicolo 4-27
Spia luminosa basso livello fluido lavavetri 4-58
Spia luminosa sistema di monitoraggio pressione pneumatici 4-58
Spia luminosa (Rossa)/Indicatore luminoso (Verde) chiave 4-60
SegnalazioneSegnalazioni luminosePagina

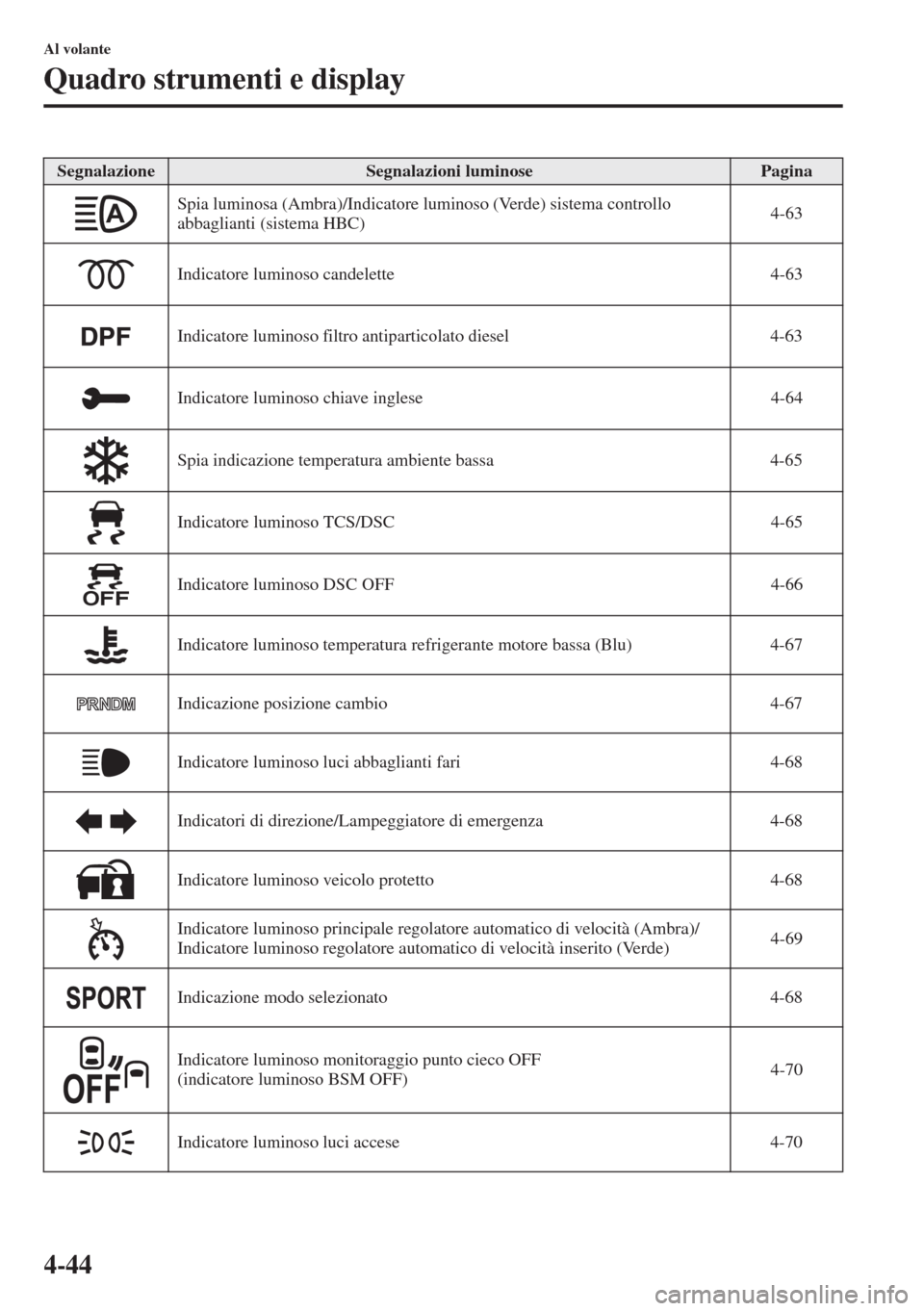

4-44
Al volante
Quadro strumenti e display
Spia luminosa (Ambra)/Indicatore luminoso (Verde) sistema controllo
abbaglianti (sistema HBC)4-63
Indicatore luminoso candelette 4-63
Indicatore luminoso filtro antiparticolato diesel 4-63
Indicatore luminoso chiave inglese 4-64
Spia indicazione temperatura ambiente bassa 4-65
Indicatore luminoso TCS/DSC 4-65
Indicatore luminoso DSC OFF 4-66
Indicatore luminoso temperatura refrigerante motore bassa (Blu) 4-67
Indicazione posizione cambio 4-67
Indicatore luminoso luci abbaglianti fari 4-68
Indicatori di direzione/Lampeggiatore di emergenza 4-68
Indicatore luminoso veicolo protetto 4-68
Indicatore luminoso principale regolatore automatico di velocità (Ambra)/
Indicatore luminoso regolatore automatico di velocità inserito (Verde)4-69
Indicazione modo selezionato 4-68
Indicatore luminoso monitoraggio punto cieco OFF
(indicatore luminoso BSM OFF)4-70
Indicatore luminoso luci accese 4-70
SegnalazioneSegnalazioni luminosePagina

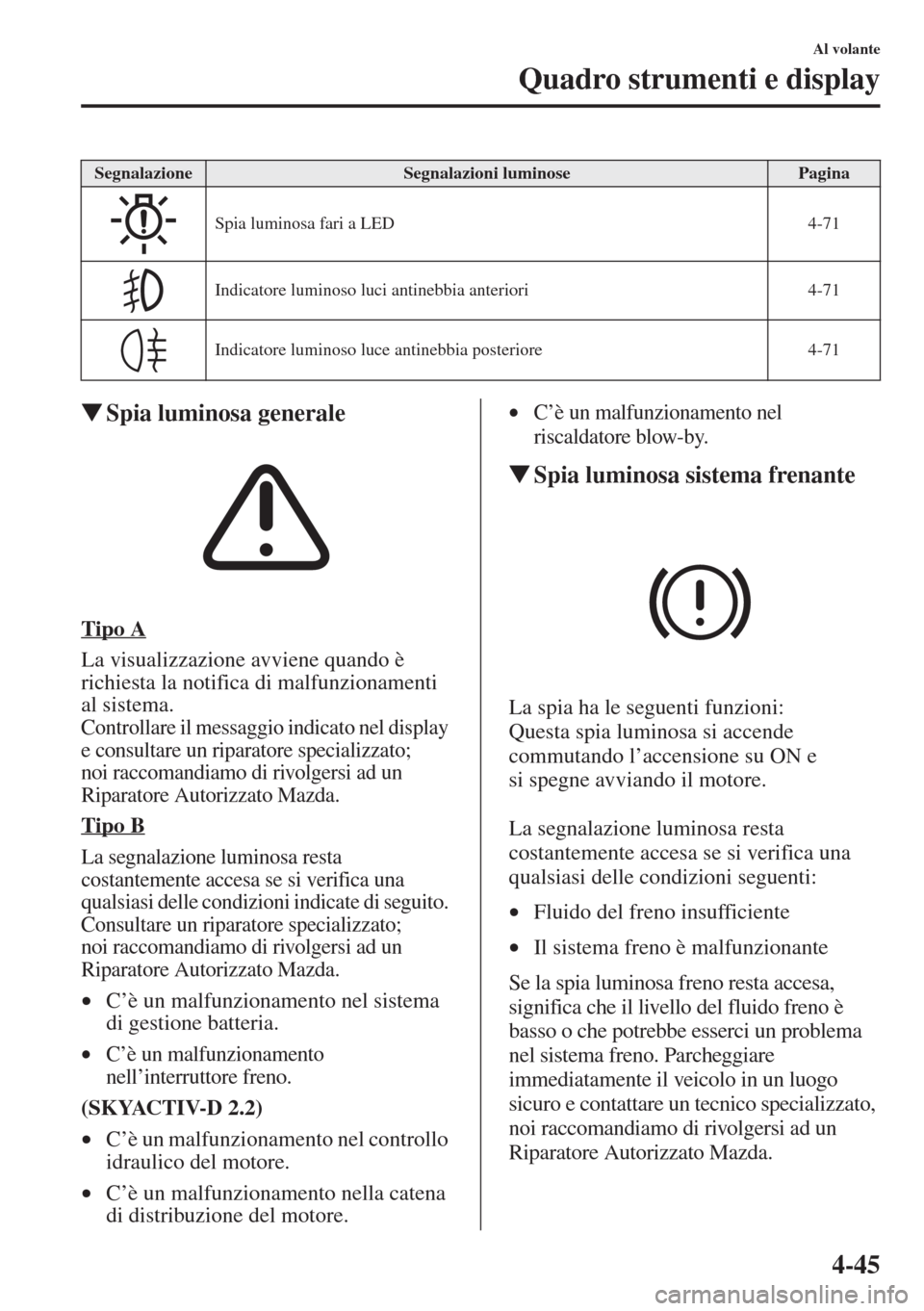

4-45
Al volante
Quadro strumenti e display
WSpia luminosa generale
Tipo A
La visualizzazione avviene quando è
richiesta la notifica di malfunzionamenti
al sistema.
Controllare il messaggio indicato nel display
e consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Tipo B
La segnalazione luminosa resta
costantemente accesa se si verifica una
qualsiasi delle condizioni indicate di seguito.
Consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
•C’è un malfunzionamento nel sistema
di gestione batteria.
•C’è un malfunzionamento
nell’interruttore freno.
(SKYACTIV-D 2.2)
•C’è un malfunzionamento nel controllo
idraulico del motore.
•C’è un malfunzionamento nella catena
di distribuzione del motore.
•C’è un malfunzionamento nel
riscaldatore blow-by.
WSpia luminosa sistema frenante
La spia ha le seguenti funzioni:
Questa spia luminosa si accende
commutando l’accensione su ON e
si spegne avviando il motore.
La segnalazione luminosa resta
costantemente accesa se si verifica una
qualsiasi delle condizioni seguenti:
•Fluido del freno insufficiente
•Il sistema freno è malfunzionante
Se la spia luminosa freno resta accesa,
significa che il livello del fluido freno è
basso o che potrebbe esserci un problema
nel sistema freno. Parcheggiare
immediatamente il veicolo in un luogo
sicuro e contattare un tecnico specializzato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
SegnalazioneSegnalazioni luminosePagina
Spia luminosa fari a LED 4-71
Indicatore luminoso luci antinebbia anteriori 4-71
Indicatore luminoso luce antinebbia posteriore 4-71

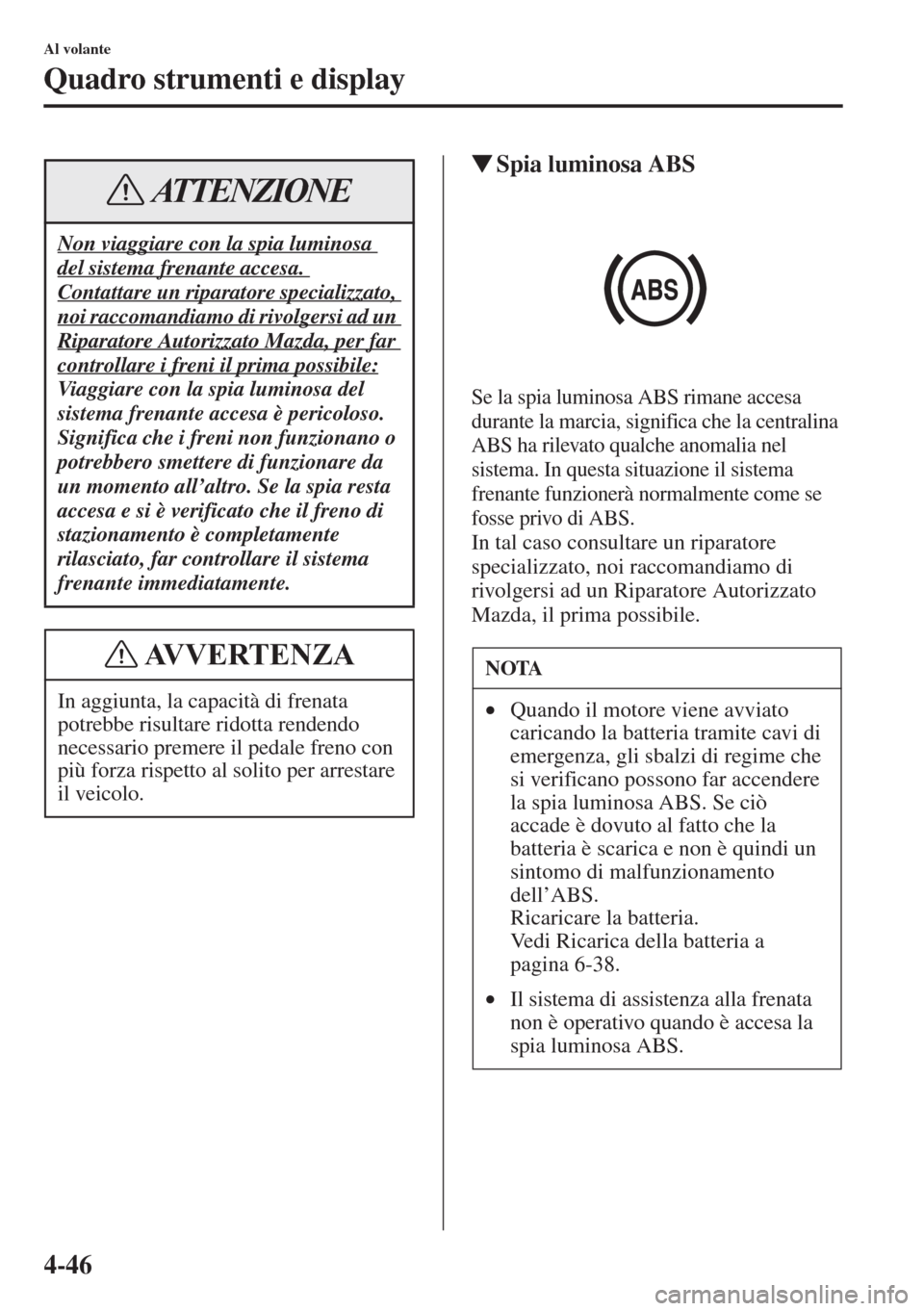

4-46
Al volante
Quadro strumenti e display
WSpia luminosa ABS
Se la spia luminosa ABS rimane accesa
durante la marcia, significa che la centralina
ABS ha rilevato qualche anomalia nel
sistema. In questa situazione il sistema
frenante funzionerà normalmente come se
fosse privo di ABS.
In tal caso consultare un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, il prima possibile.
Non viaggiare con la spia luminosa
del sistema frenante accesa.
Contattare un riparatore specializzato,
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, per far
controllare i freni il prima possibile:
Viaggiare con la spia luminosa del
sistema frenante accesa è pericoloso.
Significa che i freni non funzionano o
potrebbero smettere di funzionare da
un momento all’altro. Se la spia resta
accesa e si è verificato che il freno di
stazionamento è completamente
rilasciato, far controllare il sistema
frenante immediatamente.
In aggiunta, la capacità di frenata
potrebbe risultare ridotta rendendo
necessario premere il pedale freno con
più forza rispetto al solito per arrestare
il veicolo.
ATTENZIONE
AVVERTENZANOTA
•Quando il motore viene avviato
caricando la batteria tramite cavi di
emergenza, gli sbalzi di regime che
si verificano possono far accendere
la spia luminosa ABS. Se ciò
accade è dovuto al fatto che la
batteria è scarica e non è quindi un
sintomo di malfunzionamento
dell’ABS.
Ricaricare la batteria.
Vedi Ricarica della batteria a
pagina 6-38.
•Il sistema di assistenza alla frenata
non è operativo quando è accesa la
spia luminosa ABS.

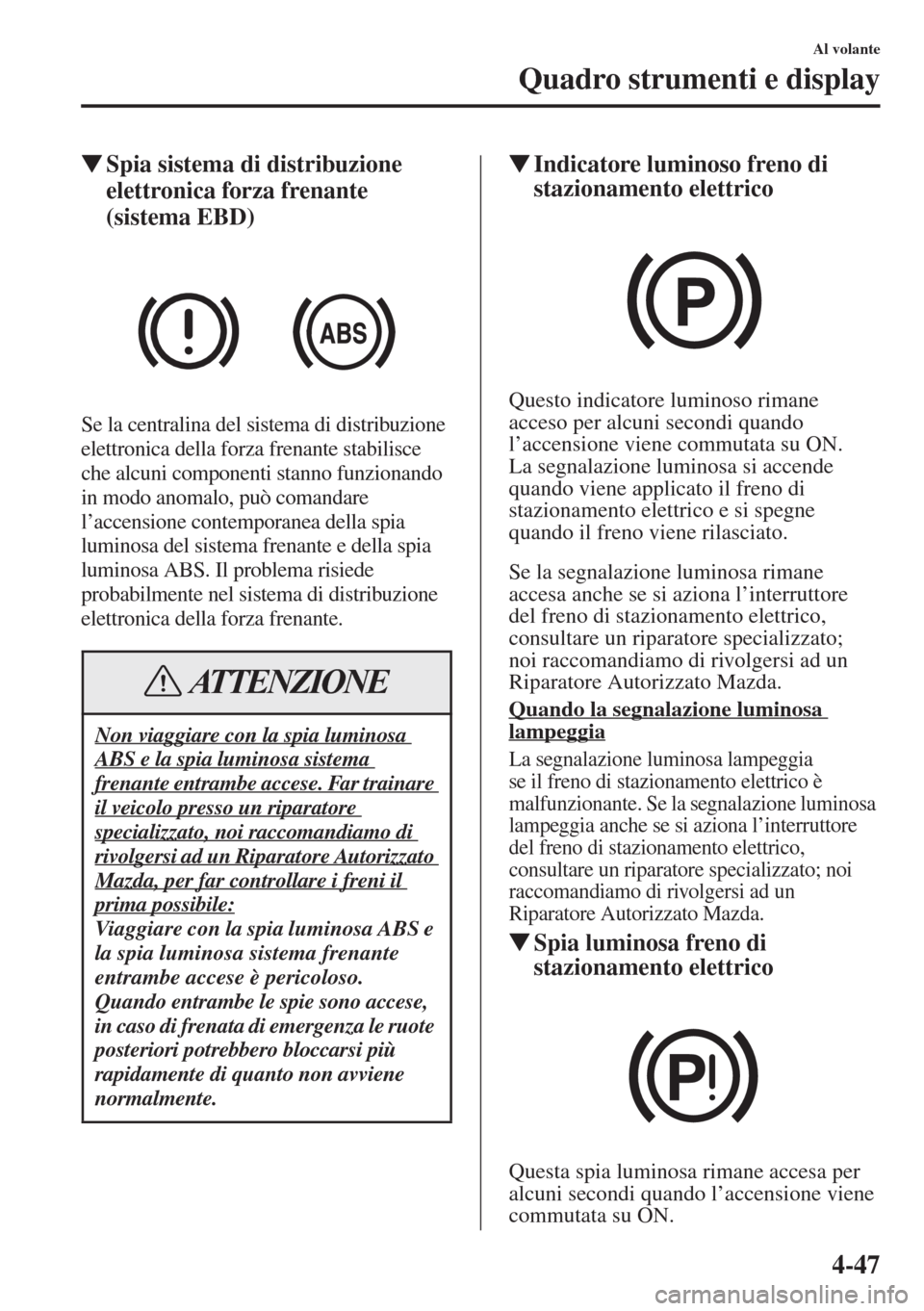

4-47
Al volante
Quadro strumenti e display
WSpia sistema di distribuzione
elettronica forza frenante
(sistema EBD)
Se la centralina del sistema di distribuzione
elettronica della forza frenante stabilisce
che alcuni componenti stanno funzionando
in modo anomalo, può comandare
l’accensione contemporanea della spia
luminosa del sistema frenante e della spia
luminosa ABS. Il problema risiede
probabilmente nel sistema di distribuzione
elettronica della forza frenante.
WIndicatore luminoso freno di
stazionamento elettrico
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
La segnalazione luminosa si accende
quando viene applicato il freno di
stazionamento elettrico e si spegne
quando il freno viene rilasciato.
Se la segnalazione luminosa rimane
accesa anche se si aziona l’interruttore
del freno di stazionamento elettrico,
consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Quando la segnalazione luminosa
lampeggia
La segnalazione luminosa lampeggia
se il freno di stazionamento elettrico è
malfunzionante. Se la segnalazione luminosa
lampeggia anche se si aziona l’interruttore
del freno di stazionamento elettrico,
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSpia luminosa freno di
stazionamento elettrico
Questa spia luminosa rimane accesa per
alcuni secondi quando l’accensione viene
commutata su ON.
Non viaggiare con la spia luminosa
ABS e la spia luminosa sistema
frenante entrambe accese. Far trainare
il veicolo presso un riparatore
specializzato, noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, per far controllare i freni il
prima possibile:
Viaggiare con la spia luminosa ABS e
la spia luminosa sistema frenante
entrambe accese è pericoloso.
Quando entrambe le spie sono accese,
in caso di frenata di emergenza le ruote
posteriori potrebbero bloccarsi più
rapidamente di quanto non avviene
normalmente.
ATTENZIONE

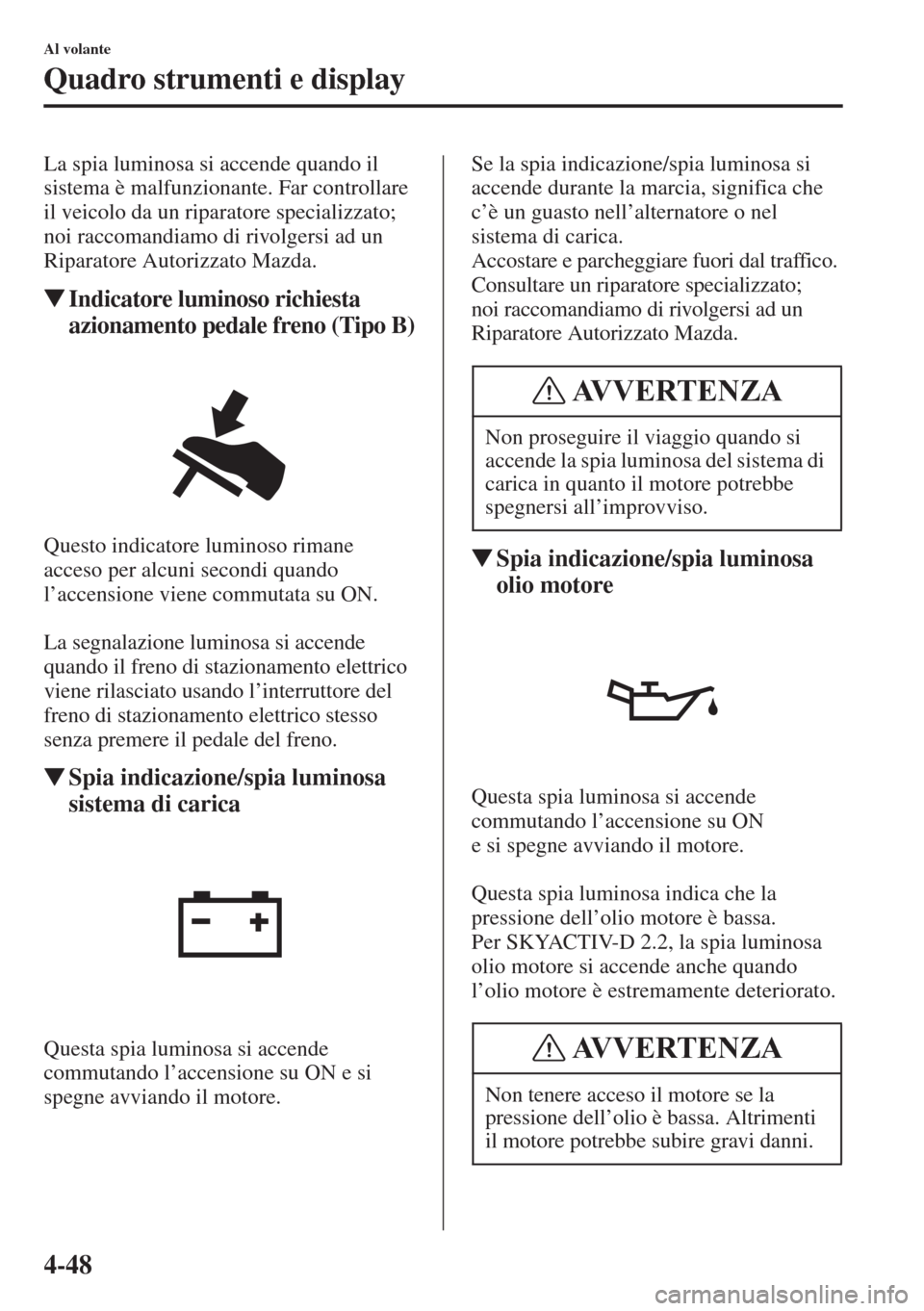

4-48
Al volante
Quadro strumenti e display
La spia luminosa si accende quando il
sistema è malfunzionante. Far controllare
il veicolo da un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WIndicatore luminoso richiesta
azionamento pedale freno (Tipo B)
Questo indicatore luminoso rimane
acceso per alcuni secondi quando
l’accensione viene commutata su ON.
La segnalazione luminosa si accende
quando il freno di stazionamento elettrico
viene rilasciato usando l’interruttore del
freno di stazionamento elettrico stesso
senza premere il pedale del freno.
WSpia indicazione/spia luminosa
sistema di carica
Questa spia luminosa si accende
commutando l’accensione su ON e si
spegne avviando il motore.Se la spia indicazione/spia luminosa si
accende durante la marcia, significa che
c’è un guasto nell’alternatore o nel
sistema di carica.
Accostare e parcheggiare fuori dal traffico.
Consultare un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSpia indicazione/spia luminosa
olio motore
Questa spia luminosa si accende
commutando l’accensione su ON
e si spegne avviando il motore.
Questa spia luminosa indica che la
pressione dell’olio motore è bassa.
Per SKYACTIV-D 2.2, la spia luminosa
olio motore si accende anche quando
l’olio motore è estremamente deteriorato.
Non proseguire il viaggio quando si
accende la spia luminosa del sistema di
carica in quanto il motore potrebbe
spegnersi all’improvviso.
Non tenere acceso il motore se la
pressione dell’olio è bassa. Altrimenti
il motore potrebbe subire gravi danni.
AVVERTENZA
AVVERTENZA

4-49
Al volante
Quadro strumenti e display
Se la segnalazione luminosa si accende
durante la marcia:
1. Accostare e parcheggiare fuori dal
traffico su una superficie in piano.
2. Spegnere il motore ed attendere 5 minuti
per consentire all’olio di ritornare nella
coppa.
3. Controllare il livello dell’olio motore
(pagina 6-27). Se è basso, aggiungere
la quantità di olio motore appropriata
avendo cura di non eccedere.
4. Avviare il motore e controllare la spia
luminosa.
Se la segnalazione luminosa resta
accesa nonostante il livello dell’olio sia
normale o sia stato rabboccato, spegnere
immediatamente il motore e far trainare il
veicolo presso un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSegnalazione luminosa gestione
motore
Questo indicatore luminoso si accende
commutando l’accensione su ON e si
spegne avviando il motore.Se questa segnalazione luminosa si
accende durante la marcia, significa che
il veicolo ha un problema. È importante
annotare in quali condizioni operative si
è accesa la segnalazione luminosa e
consultare un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
La segnalazione luminosa di gestione
motore si può accendere nei seguenti casi:
•
(SKYACTIV-G 2.0, SKYACTIV-G 2.5)
Il livello del carburante nel serbatoio è
molto basso o quasi a zero.
•L’impianto elettrico del motore ha un
problema.
•Il sistema di controllo delle emissioni
ha un problema.
Se la spia gestione motore resta
accesa o lampeggia continuamente
(SKYACTIV-G 2.0, SKYACTIV-G 2.5),
moderare la velocità e consultare il prima
possibile un riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSpia luminosa temperatura
refrigerante motore alta (Rossa)
La segnalazione luminosa s’illumina
temporaneamente quando l’accensione
viene commutata ON e poi si spegne.
La spia lampeggia quando la temperatura
del refrigerante motore è estremamente
elevata e resta accesa se la temperatura
aumenta ulteriormente. Non tenere acceso il motore se il
livello dell’olio è basso. Altrimenti il
motore potrebbe subire gravi danni.
AVVERTENZA

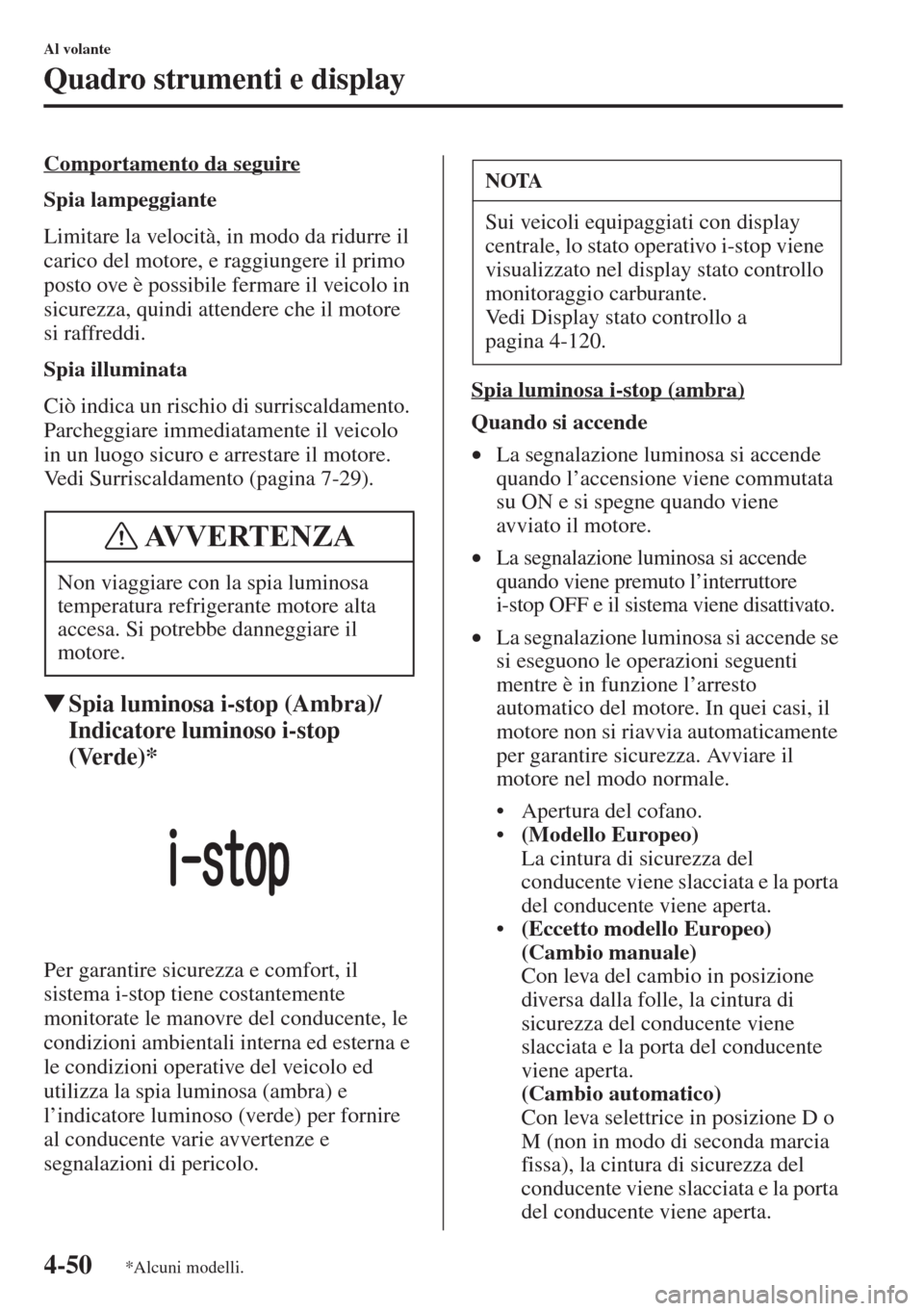

4-50
Al volante
Quadro strumenti e display
Comportamento da seguire
Spia lampeggiante
Limitare la velocità, in modo da ridurre il
carico del motore, e raggiungere il primo
posto ove è possibile fermare il veicolo in
sicurezza, quindi attendere che il motore
si raffreddi.
Spia illuminata
Ciò indica un rischio di surriscaldamento.
Parcheggiare immediatamente il veicolo
in un luogo sicuro e arrestare il motore.
Vedi Surriscaldamento (pagina 7-29).
WSpia luminosa i-stop (Ambra)/
Indicatore luminoso i-stop
(Verde)*
Per garantire sicurezza e comfort, il
sistema i-stop tiene costantemente
monitorate le manovre del conducente, le
condizioni ambientali interna ed esterna e
le condizioni operative del veicolo ed
utilizza la spia luminosa (ambra) e
l’indicatore luminoso (verde) per fornire
al conducente varie avvertenze e
segnalazioni di pericolo.Spia luminosa i-stop (ambra)
Quando si accende
•La segnalazione luminosa si accende
quando l’accensione viene commutata
su ON e si spegne quando viene
avviato il motore.
•La segnalazione luminosa si accende
quando viene premuto l’interruttore
i-stop OFF e il sistema viene disattivato.
•La segnalazione luminosa si accende se
si eseguono le operazioni seguenti
mentre è in funzione l’arresto
automatico del motore. In quei casi, il
motore non si riavvia automaticamente
per garantire sicurezza. Avviare il
motore nel modo normale.
• Apertura del cofano.
•(Modello Europeo)
La cintura di sicurezza del
conducente viene slacciata e la porta
del conducente viene aperta.
•(Eccetto modello Europeo)
(Cambio manuale)
Con leva del cambio in posizione
diversa dalla folle, la cintura di
sicurezza del conducente viene
slacciata e la porta del conducente
viene aperta.
(Cambio automatico)
Con leva selettrice in posizione D o
M (non in modo di seconda marcia
fissa), la cintura di sicurezza del
conducente viene slacciata e la porta
del conducente viene aperta. Non viaggiare con la spia luminosa
temperatura refrigerante motore alta
accesa. Si potrebbe danneggiare il
motore.
AVVERTENZA
NOTA
Sui veicoli equipaggiati con display
centrale, lo stato operativo i-stop viene
visualizzato nel display stato controllo
monitoraggio carburante.
Vedi Display stato controllo a
pagina 4-120.
*Alcuni modelli.
