2015 MAZDA MODEL 6 Manuale del proprietario (in Italian)

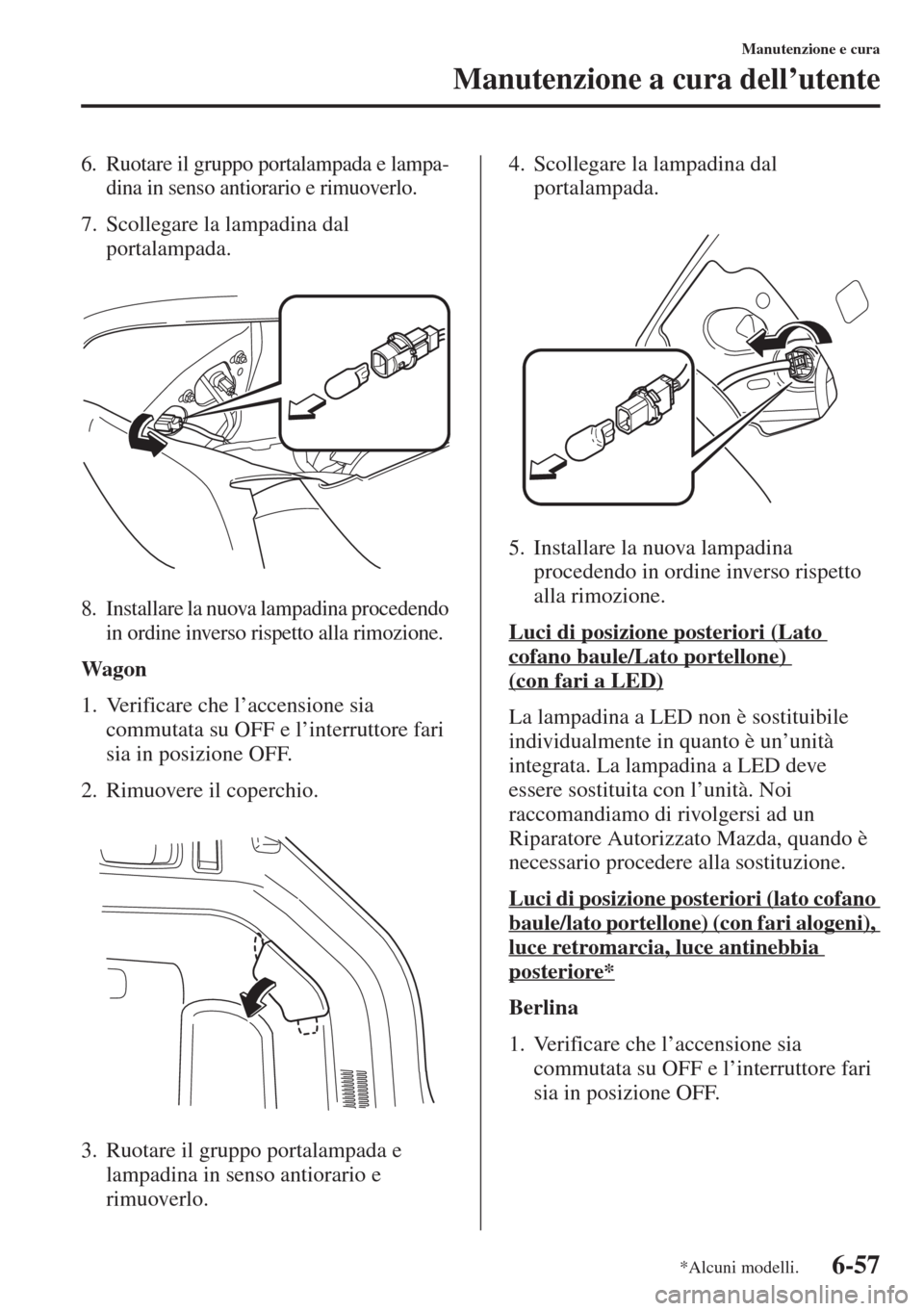

6-57
Manutenzione e cura
Manutenzione a cura dell’utente
6. Ruotare il gruppo portalampada e lampa-
dina in senso antiorario e rimuoverlo.
7. Scollegare la lampadina dal
portalampada.
8. Installare la nuova lampadina procedendo
in ordine inverso rispetto alla rimozione.
Wagon
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Rimuovere il coperchio.
3. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.4. Scollegare la lampadina dal
portalampada.
5. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci di posizione posteriori (Lato cofano baule/Lato portellone)
(con fari a LED)
La lampadina a LED non è sostituibile
individualmente in quanto è un’unità
integrata. La lampadina a LED deve
essere sostituita con l’unità. Noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, quando è
necessario procedere alla sostituzione.
Luci di posizione posteriori (lato cofano
baule/lato portellone) (con fari alogeni),
luce retromarcia, luce antinebbia
posteriore*
Berlina
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
*Alcuni modelli.

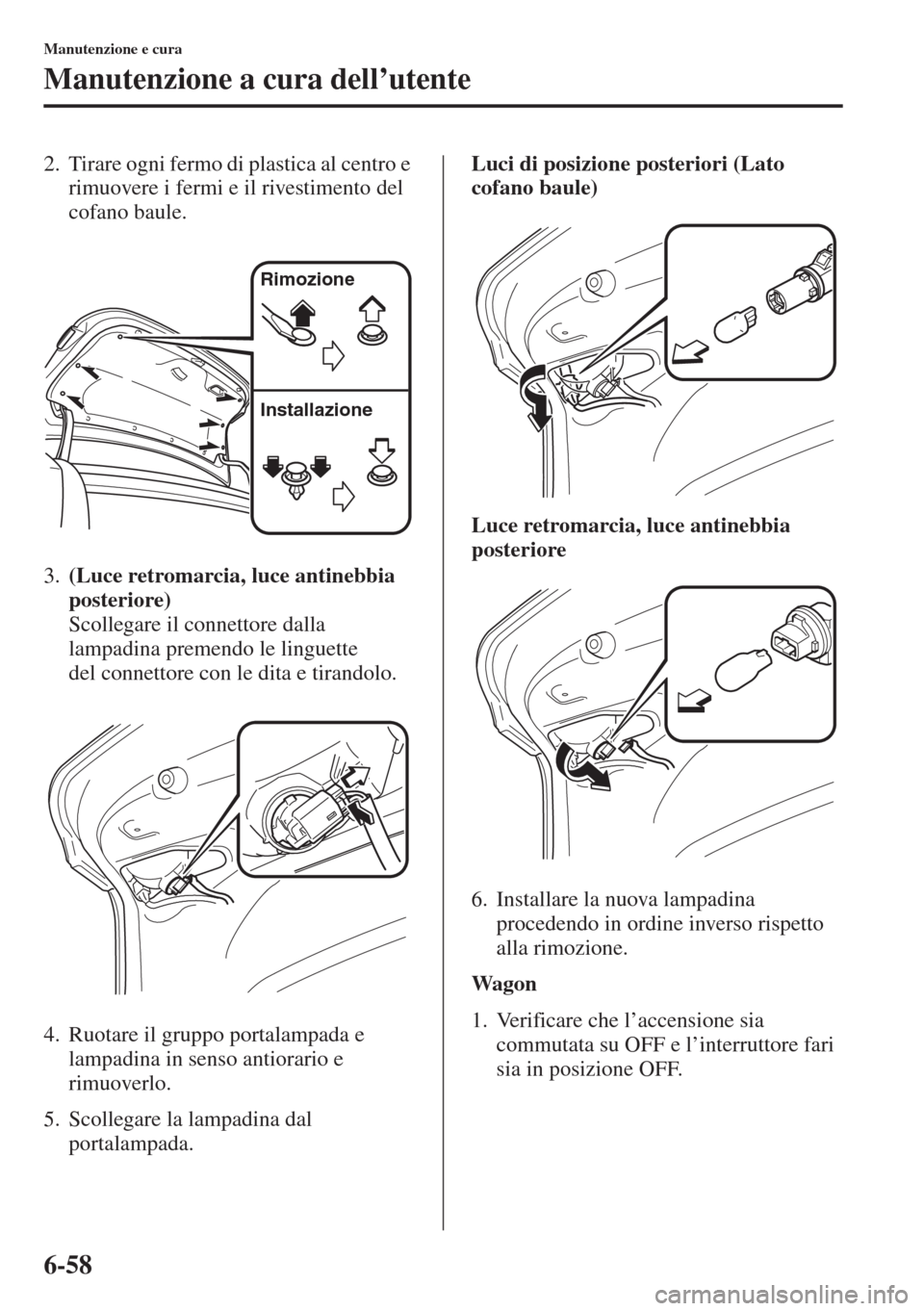

6-58
Manutenzione e cura
Manutenzione a cura dell’utente
2. Tirare ogni fermo di plastica al centro e
rimuovere i fermi e il rivestimento del
cofano baule.
3.(Luce retromarcia, luce antinebbia
posteriore)
Scollegare il connettore dalla
lampadina premendo le linguette
del connettore con le dita e tirandolo.
4. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
5. Scollegare la lampadina dal
portalampada.Luci di posizione posteriori (Lato
cofano baule)
Luce retromarcia, luce antinebbia
posteriore
6. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Wagon
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
Rimozione
Installazione

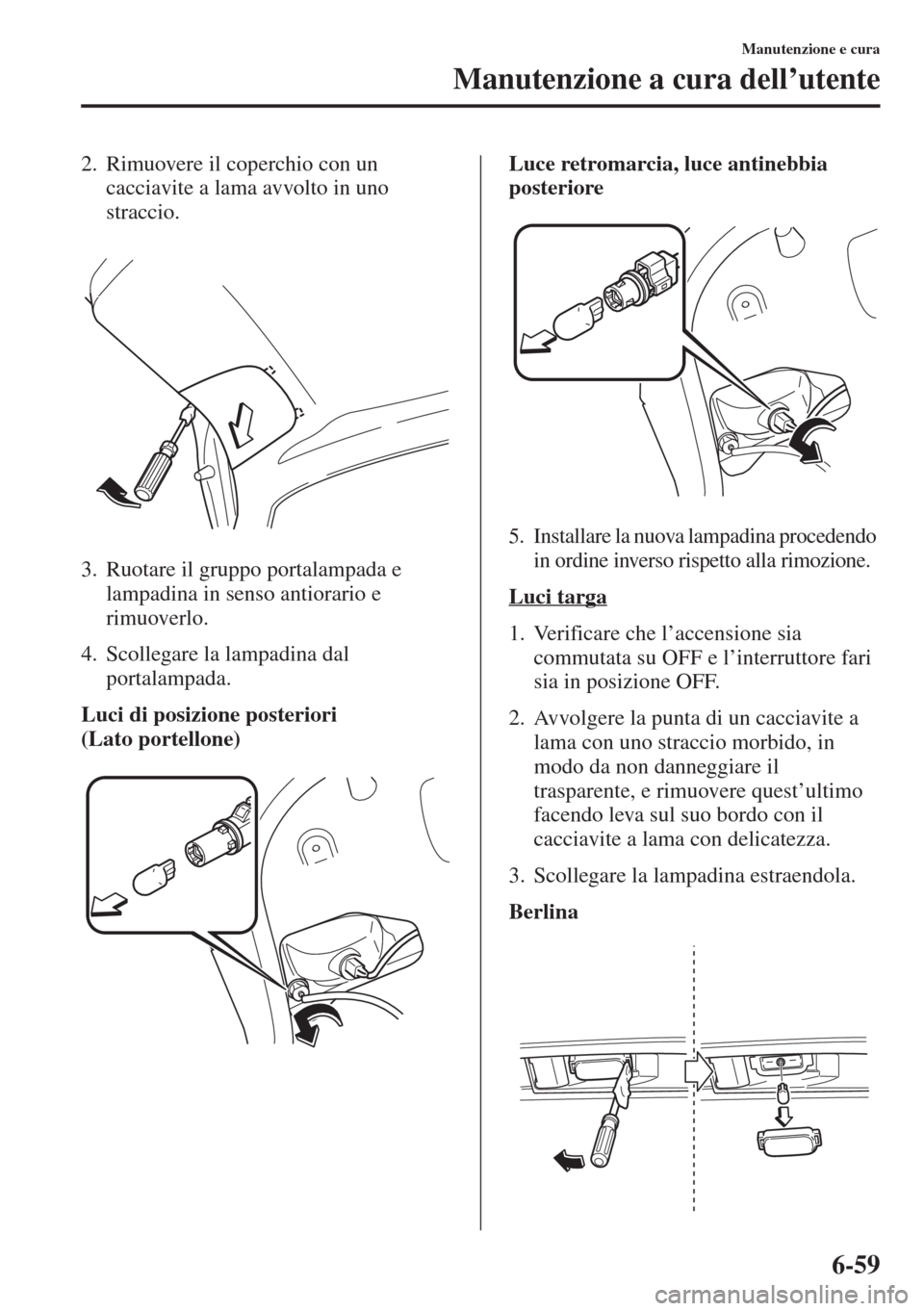

6-59
Manutenzione e cura
Manutenzione a cura dell’utente
2. Rimuovere il coperchio con un
cacciavite a lama avvolto in uno
straccio.
3. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
4. Scollegare la lampadina dal
portalampada.
Luci di posizione posteriori
(Lato portellone)Luce retromarcia, luce antinebbia
posteriore
5. Installare la nuova lampadina procedendo
in ordine inverso rispetto alla rimozione.
Luci targa
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Avvolgere la punta di un cacciavite a
lama con uno straccio morbido, in
modo da non danneggiare il
trasparente, e rimuovere quest’ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
3. Scollegare la lampadina estraendola.
Berlina

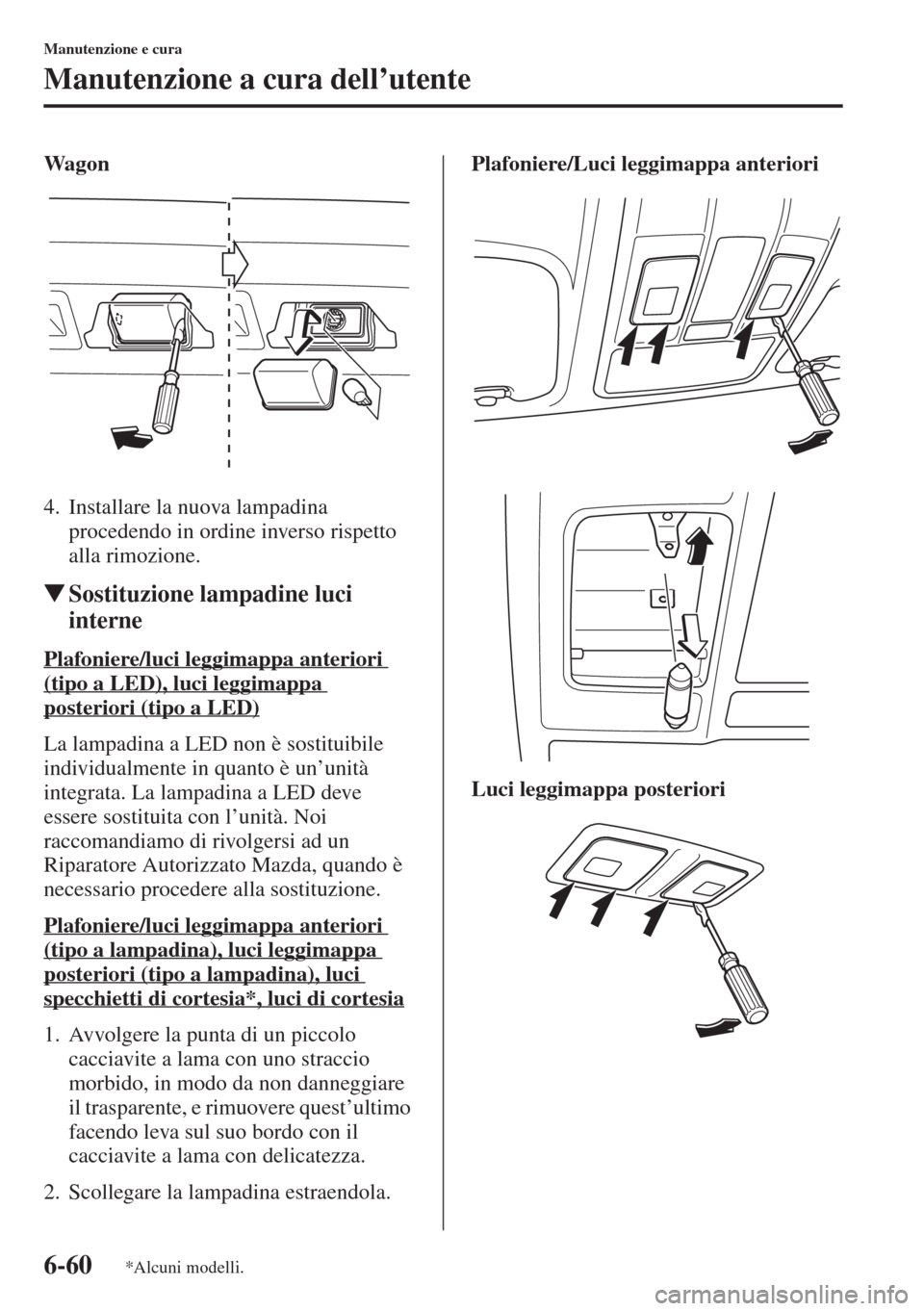

6-60
Manutenzione e cura
Manutenzione a cura dell’utente
Wagon
4. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
WSostituzione lampadine luci
interne
Plafoniere/luci leggimappa anteriori
(tipo a LED), luci leggimappa
posteriori (tipo a LED)
La lampadina a LED non è sostituibile
individualmente in quanto è un’unità
integrata. La lampadina a LED deve
essere sostituita con l’unità. Noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, quando è
necessario procedere alla sostituzione.
Plafoniere/luci leggimappa anteriori
(tipo a lampadina), luci leggimappa
posteriori (tipo a lampadina), luci
specchietti di cortesia*, luci di cortesia
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere quest’ultimo
facendo leva sul suo bordo con il
cacciavite a lama con delicatezza.
2. Scollegare la lampadina estraendola.Plafoniere/Luci leggimappa anteriori
Luci leggimappa posteriori
*Alcuni modelli.

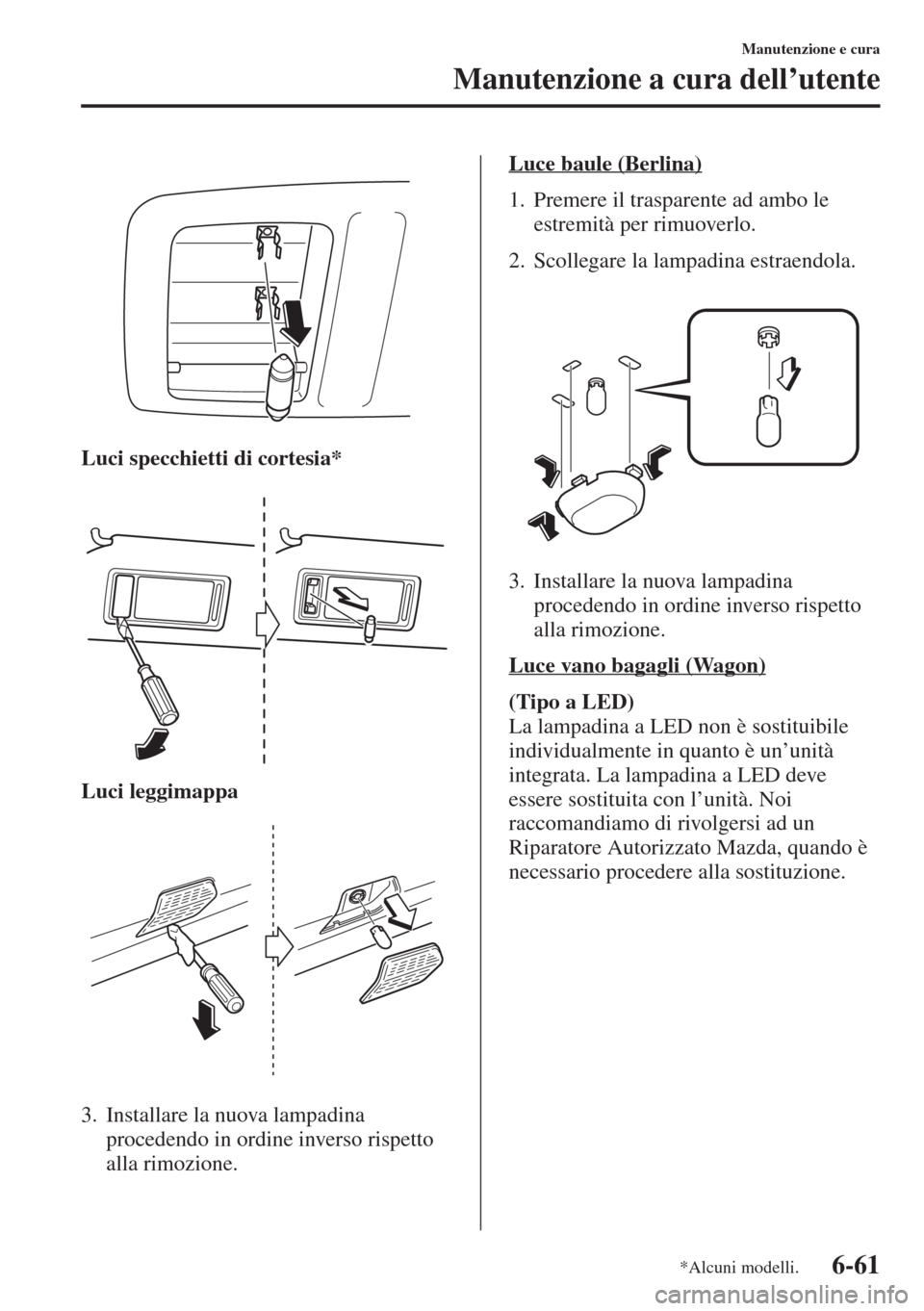

6-61
Manutenzione e cura
Manutenzione a cura dell’utente
Luci specchietti di cortesia*
Luci leggimappa
3. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.Luce baule (Berlina)
1. Premere il trasparente ad ambo le
estremità per rimuoverlo.
2. Scollegare la lampadina estraendola.
3. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luce vano bagagli (Wagon)
(Tipo a LED)
La lampadina a LED non è sostituibile
individualmente in quanto è un’unità
integrata. La lampadina a LED deve
essere sostituita con l’unità. Noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, quando è
necessario procedere alla sostituzione.
*Alcuni modelli.

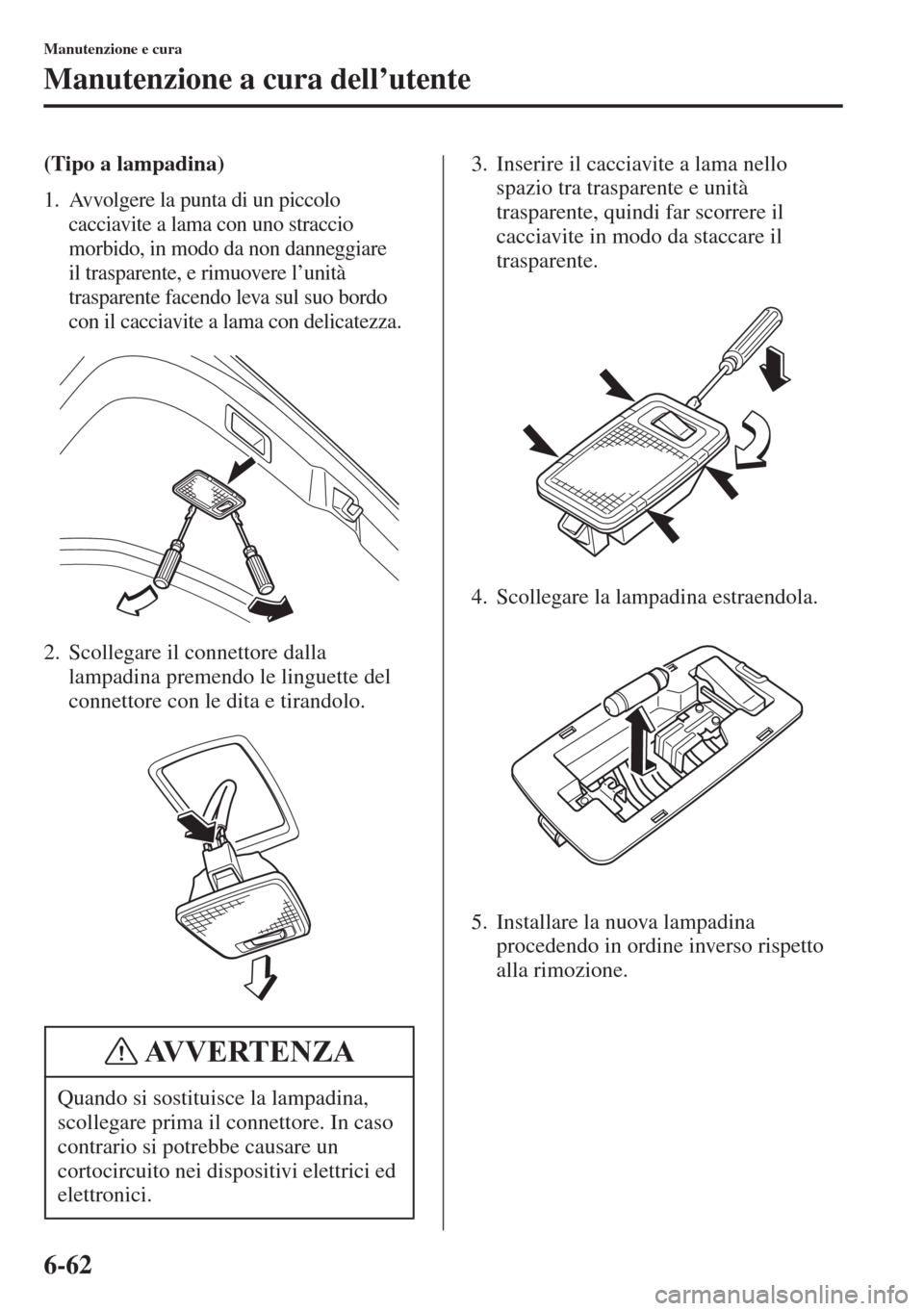

6-62
Manutenzione e cura
Manutenzione a cura dell’utente
(Tipo a lampadina)
1. Avvolgere la punta di un piccolo
cacciavite a lama con uno straccio
morbido, in modo da non danneggiare
il trasparente, e rimuovere l’unità
trasparente facendo leva sul suo bordo
con il cacciavite a lama con delicatezza.
2. Scollegare il connettore dalla
lampadina premendo le linguette del
connettore con le dita e tirandolo.3. Inserire il cacciavite a lama nello
spazio tra trasparente e unità
trasparente, quindi far scorrere il
cacciavite in modo da staccare il
trasparente.
4. Scollegare la lampadina estraendola.
5. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Quando si sostituisce la lampadina,
scollegare prima il connettore. In caso
contrario si potrebbe causare un
cortocircuito nei dispositivi elettrici ed
elettronici.
AVVERTENZA

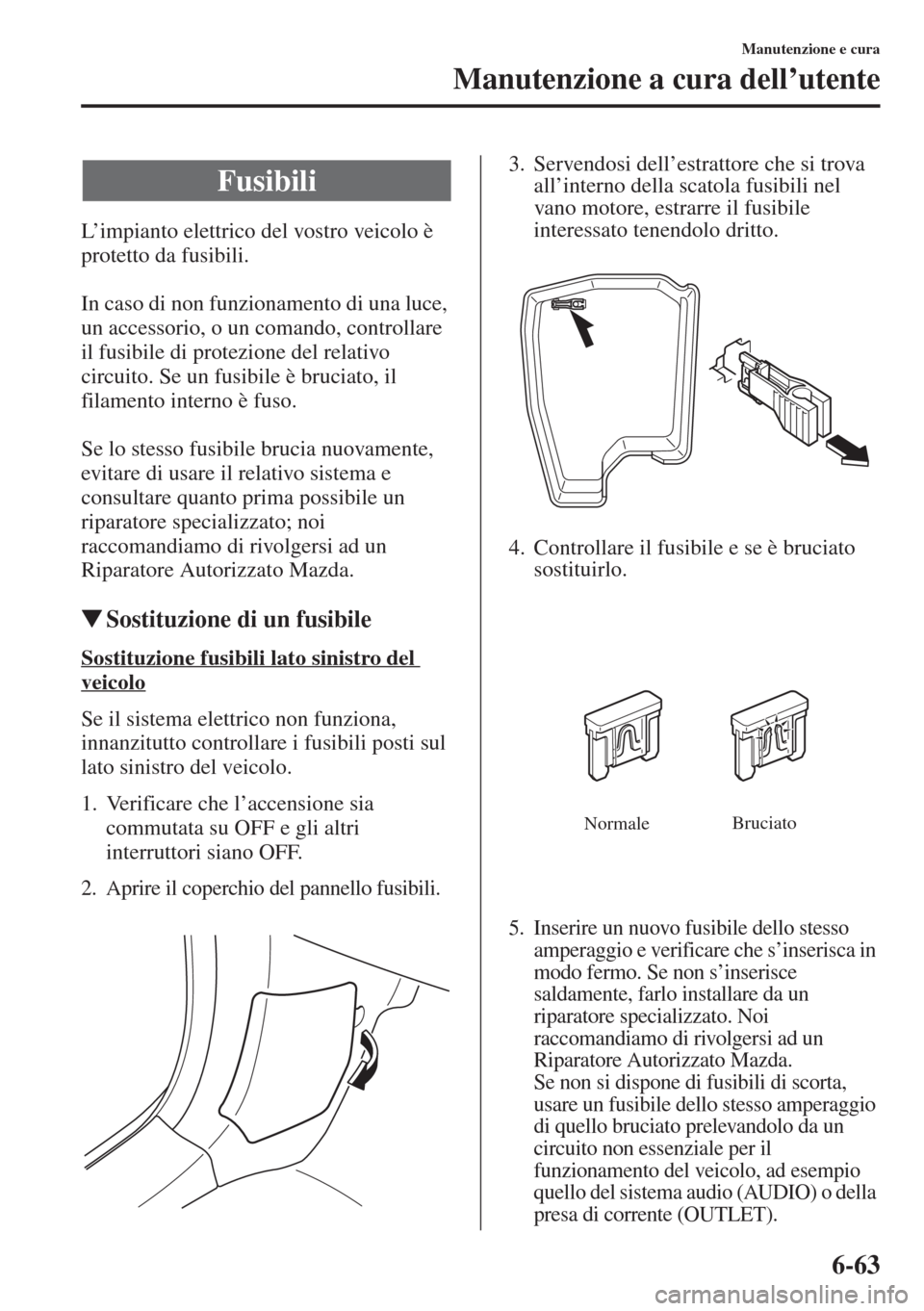

6-63
Manutenzione e cura
Manutenzione a cura dell’utente
L’impianto elettrico del vostro veicolo è
protetto da fusibili.
In caso di non funzionamento di una luce,
un accessorio, o un comando, controllare
il fusibile di protezione del relativo
circuito. Se un fusibile è bruciato, il
filamento interno è fuso.
Se lo stesso fusibile brucia nuovamente,
evitare di usare il relativo sistema e
consultare quanto prima possibile un
riparatore specializzato; noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
WSostituzione di un fusibile
Sostituzione fusibili lato sinistro del
veicolo
Se il sistema elettrico non funziona,
innanzitutto controllare i fusibili posti sul
lato sinistro del veicolo.
1. Verificare che l’accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Aprire il coperchio del pannello fusibili.
3. Servendosi dell’estrattore che si trova
all’interno della scatola fusibili nel
vano motore, estrarre il fusibile
interessato tenendolo dritto.
4. Controllare il fusibile e se è bruciato
sostituirlo.
5. Inserire un nuovo fusibile dello stesso
amperaggio e verificare che s’inserisca in
modo fermo. Se non s’inserisce
saldamente, farlo installare da un
riparatore specializzato. Noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda.
Se non si dispone di fusibili di scorta,
usare un fusibile dello stesso amperaggio
di quello bruciato prelevandolo da un
circuito non essenziale per il
funzionamento del veicolo, ad esempio
quello del sistema audio (AUDIO) o della
presa di corrente (OUTLET).
Fusibili
NormaleBruciato

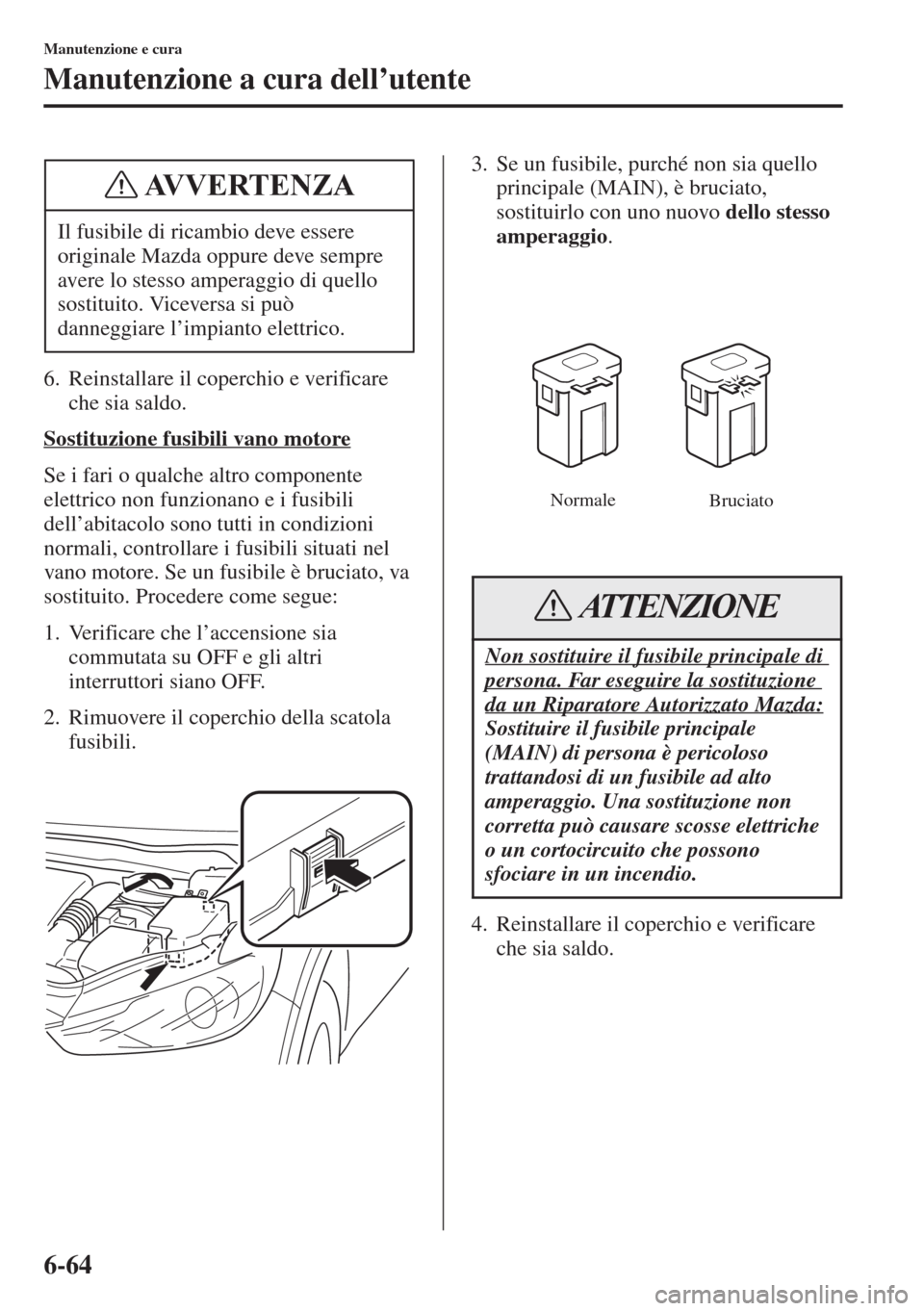

6-64
Manutenzione e cura
Manutenzione a cura dell’utente
6. Reinstallare il coperchio e verificare
che sia saldo.
Sostituzione fusibili vano motore
Se i fari o qualche altro componente
elettrico non funzionano e i fusibili
dell’abitacolo sono tutti in condizioni
normali, controllare i fusibili situati nel
vano motore. Se un fusibile è bruciato, va
sostituito. Procedere come segue:
1. Verificare che l’accensione sia
commutata su OFF e gli altri
interruttori siano OFF.
2. Rimuovere il coperchio della scatola
fusibili.3. Se un fusibile, purché non sia quello
principale (MAIN), è bruciato,
sostituirlo con uno nuovo dello stesso
amperaggio.
4. Reinstallare il coperchio e verificare
che sia saldo. Il fusibile di ricambio deve essere
originale Mazda oppure deve sempre
avere lo stesso amperaggio di quello
sostituito. Viceversa si può
danneggiare l’impianto elettrico.
AVVERTENZA
Non sostituire il fusibile principale di
persona. Far eseguire la sostituzione
da un Riparatore Autorizzato Mazda:
Sostituire il fusibile principale
(MAIN) di persona è pericoloso
trattandosi di un fusibile ad alto
amperaggio. Una sostituzione non
corretta può causare scosse elettriche
o un cortocircuito che possono
sfociare in un incendio.
Normale
Bruciato
ATTENZIONE
