2015 MAZDA MODEL 6 Manuale del proprietario (in Italian)

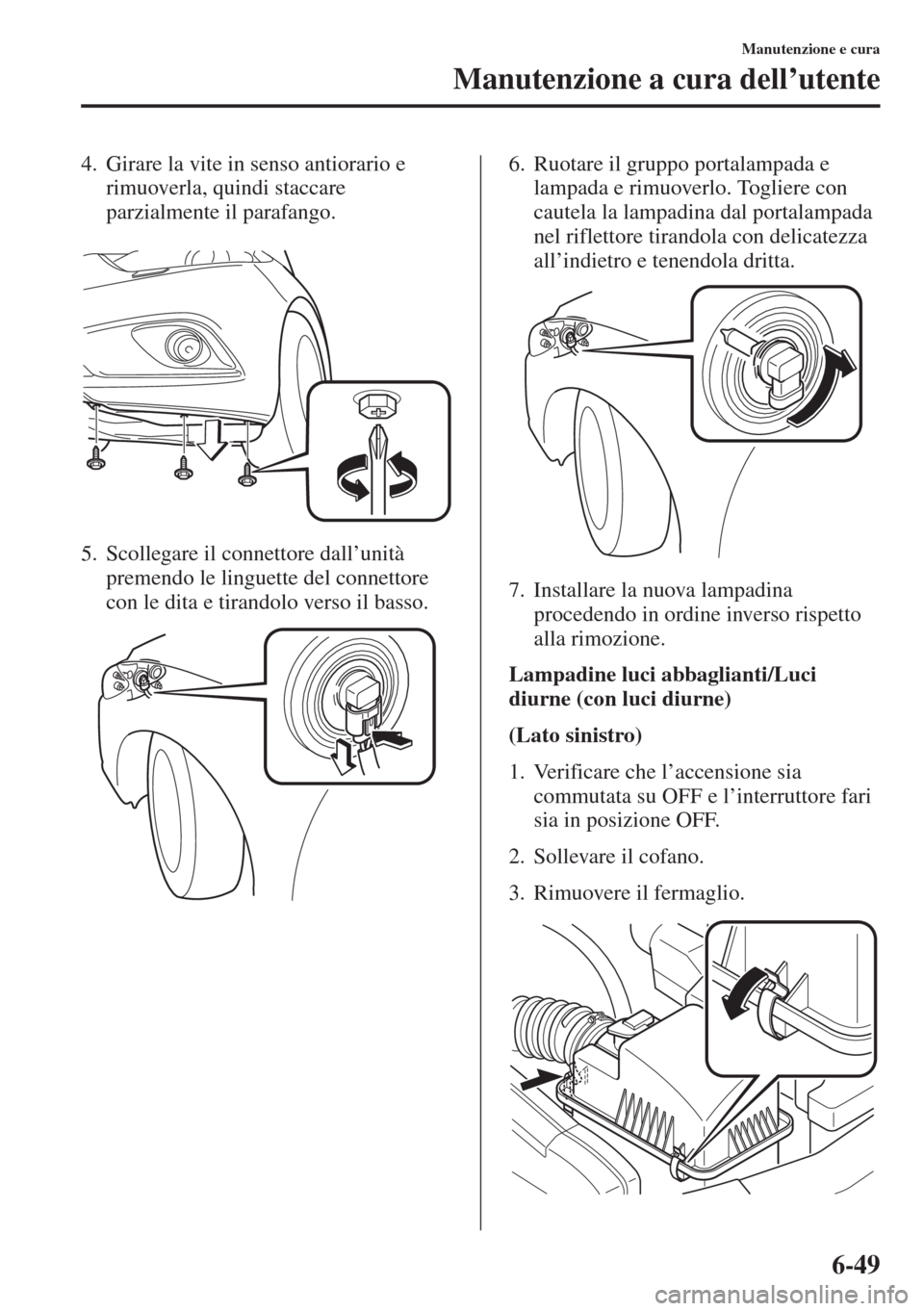

6-49
Manutenzione e cura
Manutenzione a cura dell’utente
4. Girare la vite in senso antiorario e
rimuoverla, quindi staccare
parzialmente il parafango.
5. Scollegare il connettore dall’unità
premendo le linguette del connettore
con le dita e tirandolo verso il basso.6. Ruotare il gruppo portalampada e
lampada e rimuoverlo. Togliere con
cautela la lampadina dal portalampada
nel riflettore tirandola con delicatezza
all’indietro e tenendola dritta.
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Lampadine luci abbaglianti/Luci
diurne (con luci diurne)
(Lato sinistro)
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Sollevare il cofano.
3. Rimuovere il fermaglio.

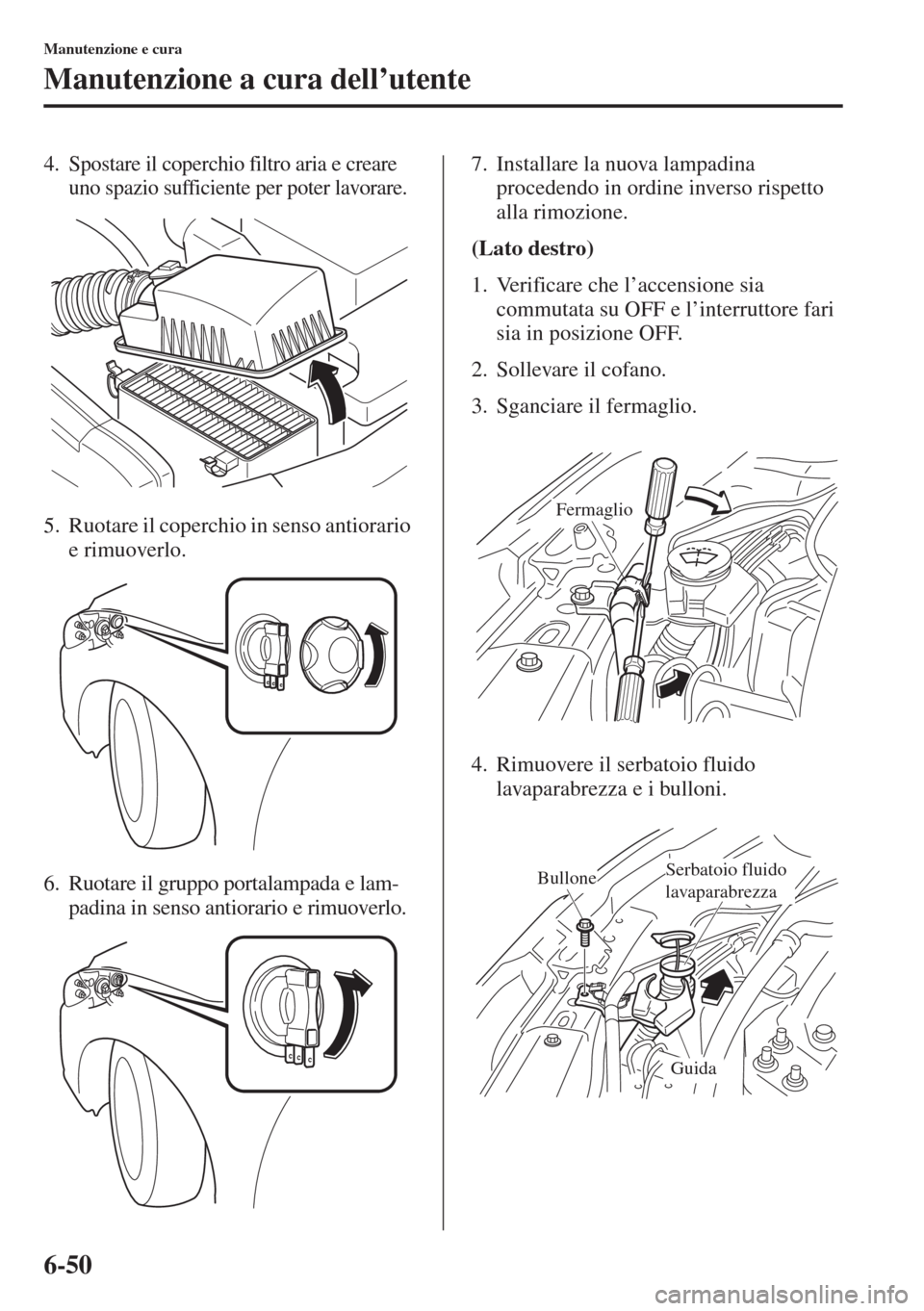

6-50
Manutenzione e cura
Manutenzione a cura dell’utente
4. Spostare il coperchio filtro aria e creare
uno spazio sufficiente per poter lavorare.
5. Ruotare il coperchio in senso antiorario
e rimuoverlo.
6. Ruotare il gruppo portalampada e lam-
padina in senso antiorario e rimuoverlo.
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
(Lato destro)
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Sollevare il cofano.
3. Sganciare il fermaglio.
4. Rimuovere il serbatoio fluido
lavaparabrezza e i bulloni.
Fermaglio
Serbatoio fluido
lavaparabrezzaBullone
Guida

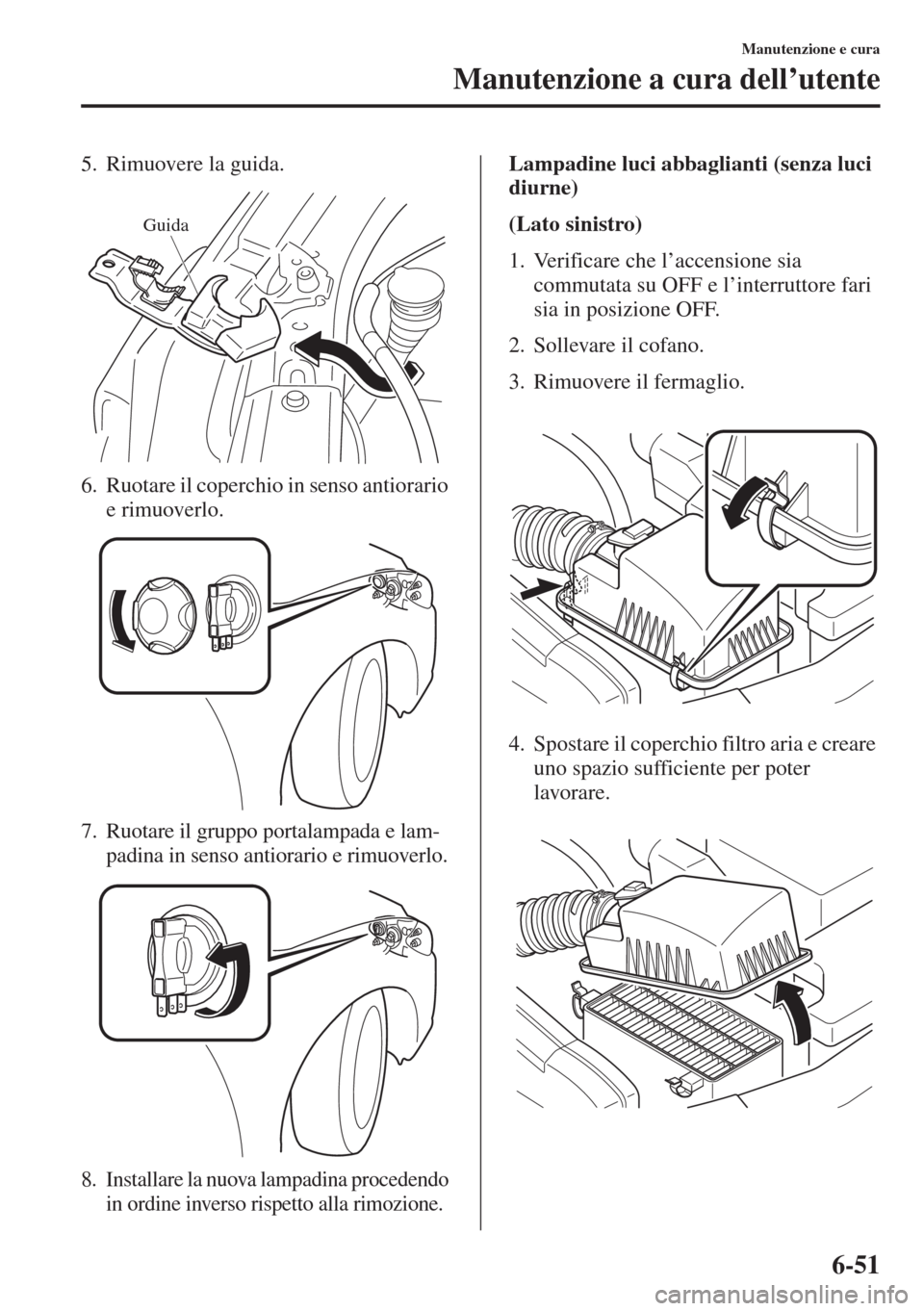

6-51
Manutenzione e cura
Manutenzione a cura dell’utente
5. Rimuovere la guida.
6. Ruotare il coperchio in senso antiorario
e rimuoverlo.
7. Ruotare il gruppo portalampada e lam-
padina in senso antiorario e rimuoverlo.
8. Installare la nuova lampadina procedendo
in ordine inverso rispetto alla rimozione.
Lampadine luci abbaglianti (senza luci
diurne)
(Lato sinistro)
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Sollevare il cofano.
3. Rimuovere il fermaglio.
4. Spostare il coperchio filtro aria e creare
uno spazio sufficiente per poter
lavorare.
Guida

6-52
Manutenzione e cura
Manutenzione a cura dell’utente
5. Scollegare il connettore dall’unità
premendo le linguette del connettore
con le dita e tirandolo verso il basso.
6. Ruotare il gruppo portalampada e
lampada e rimuoverlo. Togliere con
cautela la lampadina dal portalampada
nel riflettore tirandola con delicatezza
all’indietro e tenendola dritta.
7. Installare la nuova lampadina procedendo
in ordine inverso rispetto alla rimozione.
(Lato destro)
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Sollevare il cofano.3. Sganciare il fermaglio.
4. Rimuovere il serbatoio fluido
lavaparabrezza e i bulloni.
5. Rimuovere la guida.
Fermaglio
Serbatoio fluido
lavaparabrezzaBullone
Guida
Guida

6-53
Manutenzione e cura
Manutenzione a cura dell’utente
6. Scollegare il connettore dall’unità
premendo le linguette del connettore
con le dita e tirandolo verso il basso.
7. Ruotare il gruppo portalampada e
lampada e rimuoverlo. Togliere con
cautela la lampadina dal portalampada
nel riflettore tirandola con delicatezza
all’indietro e tenendola dritta.
8. Installare la nuova lampadina procedendo
in ordine inverso rispetto alla rimozione.
Luci diurne/Luci di posizione anteriori
(con fari a LED), illuminazione logo*
La lampadina a LED non è sostituibile
individualmente in quanto è un’unità
integrata. La lampadina a LED deve
essere sostituita con l’unità. Noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, quando è
necessario procedere alla sostituzione.
Indicatori di direzione anteriori, luci di
posizione anteriori (con fari alogeni)
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Se si deve sostituire la lampadina di
destra, avviare il motore e girare il
volante sino a finecorsa verso sinistra,
quindi spegnere il motore. Se si deve
sostituire la lampadina di sinistra,
girare il volante sino a finecorsa verso
destra.
3. Tirare ogni fermo di plastica al centro e
rimuovere i fermi.
Rimozione
Installazione
*Alcuni modelli.

6-54
Manutenzione e cura
Manutenzione a cura dell’utente
4. Girare la vite in senso antiorario e
rimuoverla, quindi staccare
parzialmente il parafango.
5. Ruotare il gruppo portalampada e
lampadina in senso antiorario e
rimuoverlo.
6. Scollegare la lampadina dal
portalampada.
Indicatori di direzione anterioriLuci di posizione anteriori (con fari
alogeni)
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci antinebbia anteriori* (con fari a
LED)
La lampadina a LED non è sostituibile
individualmente in quanto è un’unità
integrata. La lampadina a LED deve
essere sostituita con l’unità. Noi
raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda, quando è
necessario procedere alla sostituzione.
Luci antinebbia anteriori* (con fari
alogeni)
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore fari
sia in posizione OFF.
2. Se si deve sostituire la lampadina di
destra, avviare il motore e girare il
volante sino a finecorsa verso sinistra,
quindi spegnere il motore. Se si deve
sostituire la lampadina di sinistra,
girare il volante sino a finecorsa verso
destra.
*Alcuni modelli.

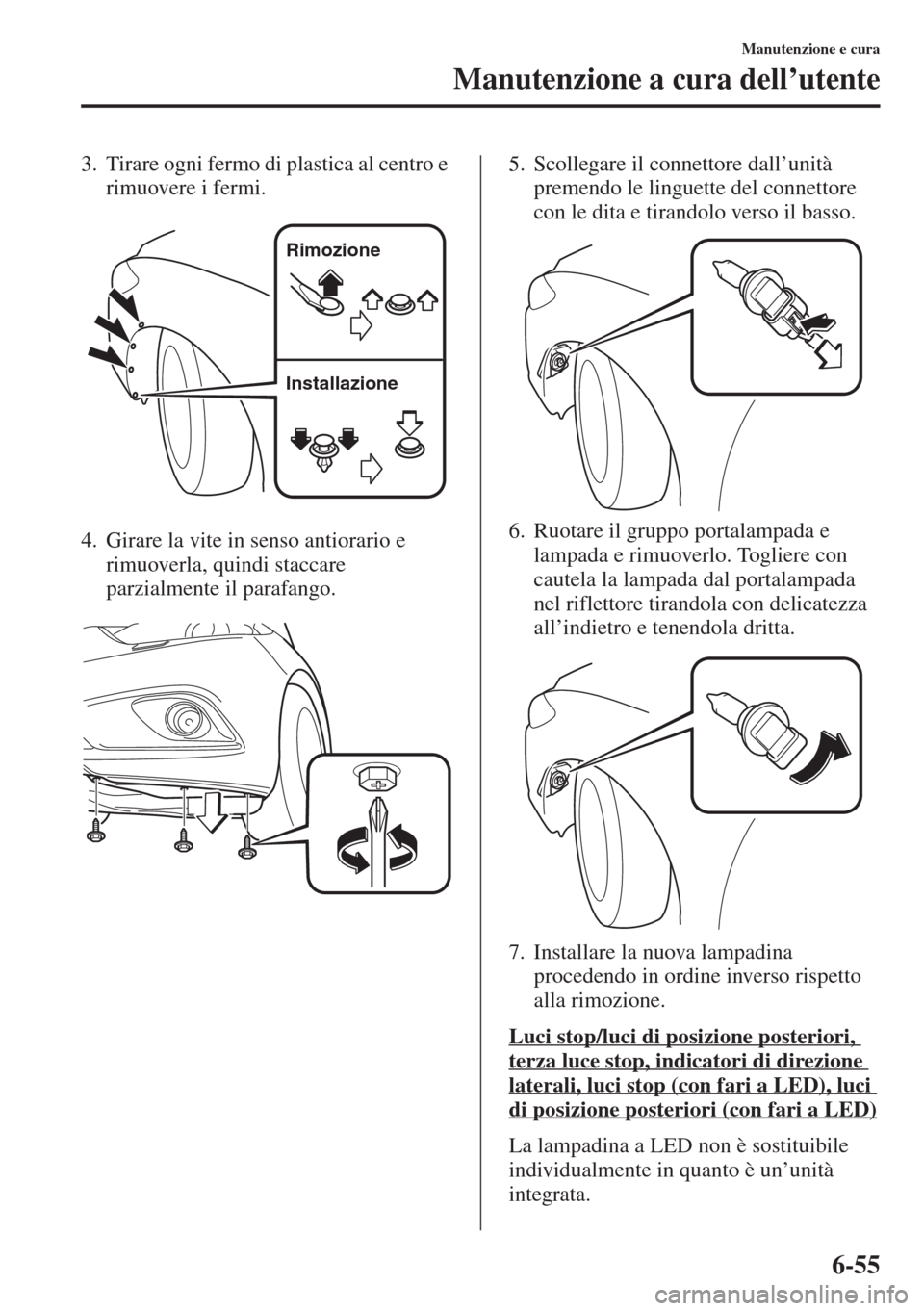

6-55
Manutenzione e cura
Manutenzione a cura dell’utente
3. Tirare ogni fermo di plastica al centro e
rimuovere i fermi.
4. Girare la vite in senso antiorario e
rimuoverla, quindi staccare
parzialmente il parafango.5. Scollegare il connettore dall’unità
premendo le linguette del connettore
con le dita e tirandolo verso il basso.
6. Ruotare il gruppo portalampada e
lampada e rimuoverlo. Togliere con
cautela la lampada dal portalampada
nel riflettore tirandola con delicatezza
all’indietro e tenendola dritta.
7. Installare la nuova lampadina
procedendo in ordine inverso rispetto
alla rimozione.
Luci stop/luci di posizione posteriori,
terza luce stop, indicatori di direzione
laterali, luci stop (con fari a LED), luci
di posizione posteriori (con fari a LED)
La lampadina a LED non è sostituibile
individualmente in quanto è un’unità
integrata.
Rimozione
Installazione

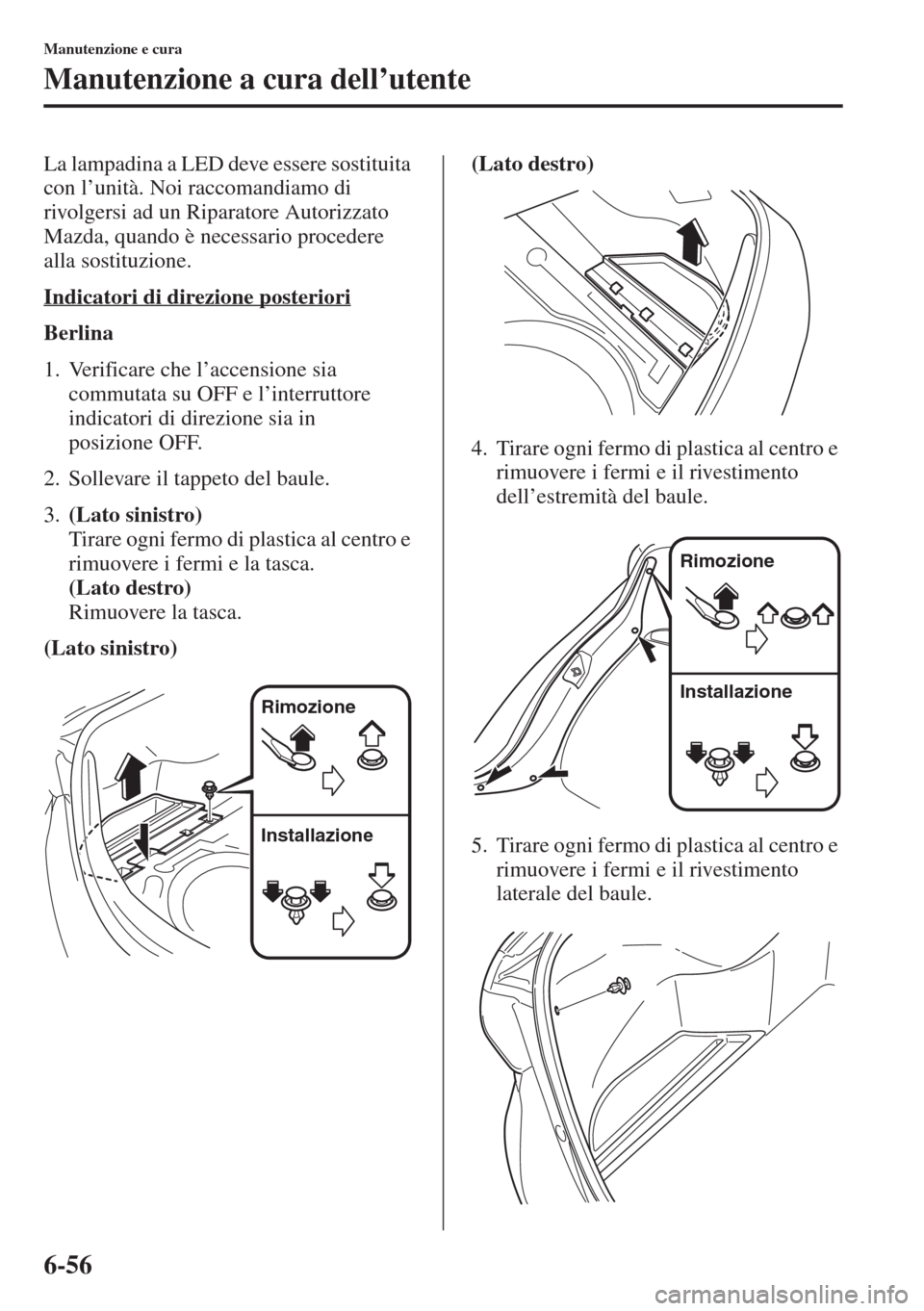

6-56
Manutenzione e cura
Manutenzione a cura dell’utente
La lampadina a LED deve essere sostituita
con l’unità. Noi raccomandiamo di
rivolgersi ad un Riparatore Autorizzato
Mazda, quando è necessario procedere
alla sostituzione.
Indicatori di direzione posteriori
Berlina
1. Verificare che l’accensione sia
commutata su OFF e l’interruttore
indicatori di direzione sia in
posizione OFF.
2. Sollevare il tappeto del baule.
3.(Lato sinistro)
Tirare ogni fermo di plastica al centro e
rimuovere i fermi e la tasca.
(Lato destro)
Rimuovere la tasca.
(Lato sinistro)(Lato destro)
4. Tirare ogni fermo di plastica al centro e
rimuovere i fermi e il rivestimento
dell’estremità del baule.
5. Tirare ogni fermo di plastica al centro e
rimuovere i fermi e il rivestimento
laterale del baule.
Rimozione
Installazione
Rimozione
Installazione
