2015 MAZDA MODEL 6 Manuale del proprietario (in Italian)

4-115
Al volante

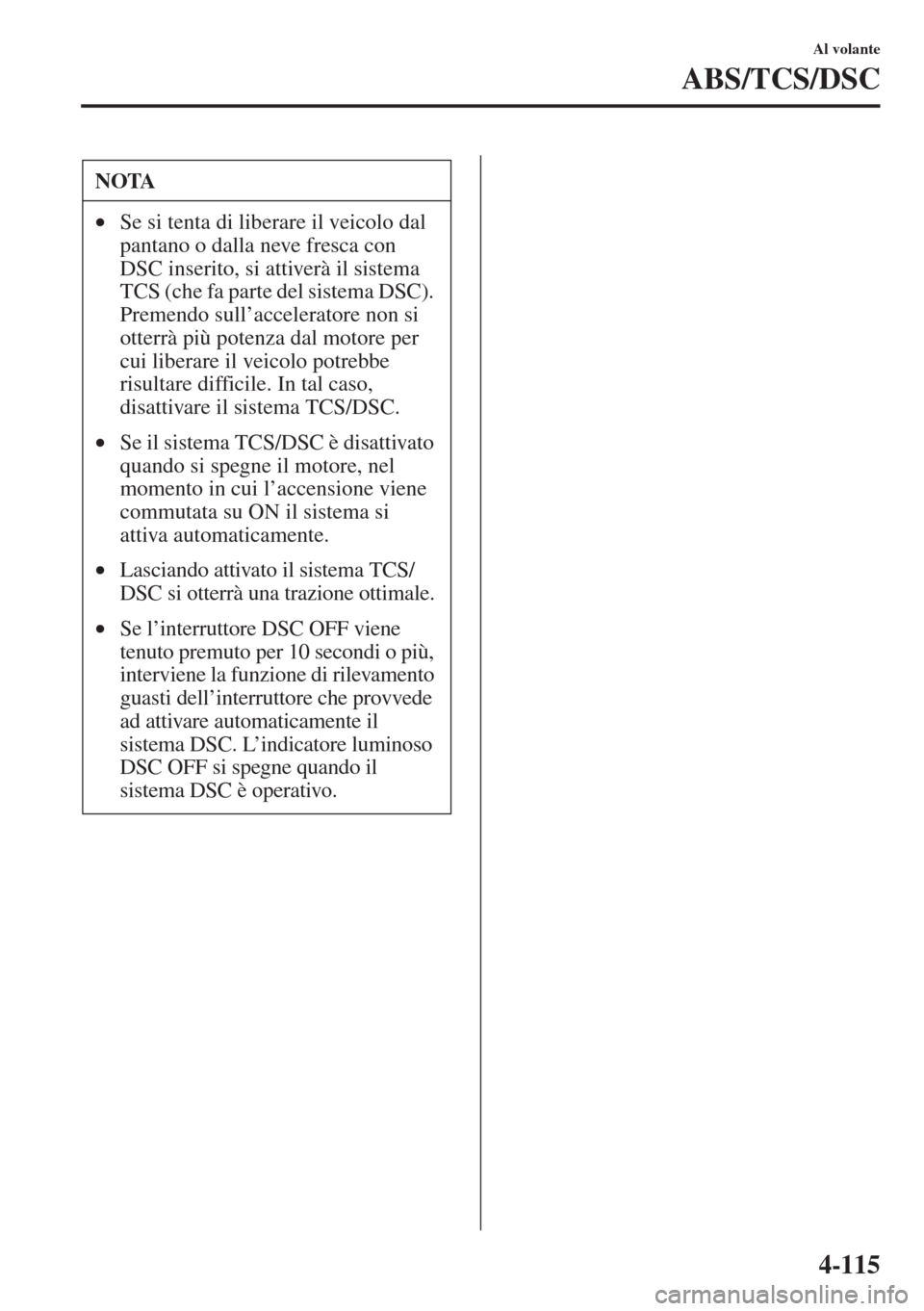

ABS/TCS/DSC
NOTA
•Se si tenta di liberare il veicolo dal
pantano o dalla neve fresca con
DSC inserito, si attiverà il sistema
TCS (che fa parte del sistema DSC).
Premendo sull’acceleratore non si
otterrà più potenza dal motore per
cui liberare il veicolo potrebbe
risultare difficile. In tal caso,
disattivare il sistema TCS/DSC.
•Se il sistema TCS/DSC è disattivato
quando si spegne il motore, nel
momento in cui l’accensione viene
commutata su ON il sistema si
attiva automaticamente.
•Lasciando attivato il sistema TCS/
DSC si otterrà una trazione ottimale.
•Se l’interruttore DSC OFF viene
tenuto premuto per 10 secondi o più,
interviene la funzione di rilevamento
guasti dell’interruttore che provvede
ad attivare automaticamente il
sistema DSC. L’indicatore luminoso
DSC OFF si spegne quando il
sistema DSC è operativo.

4-116
Al volante

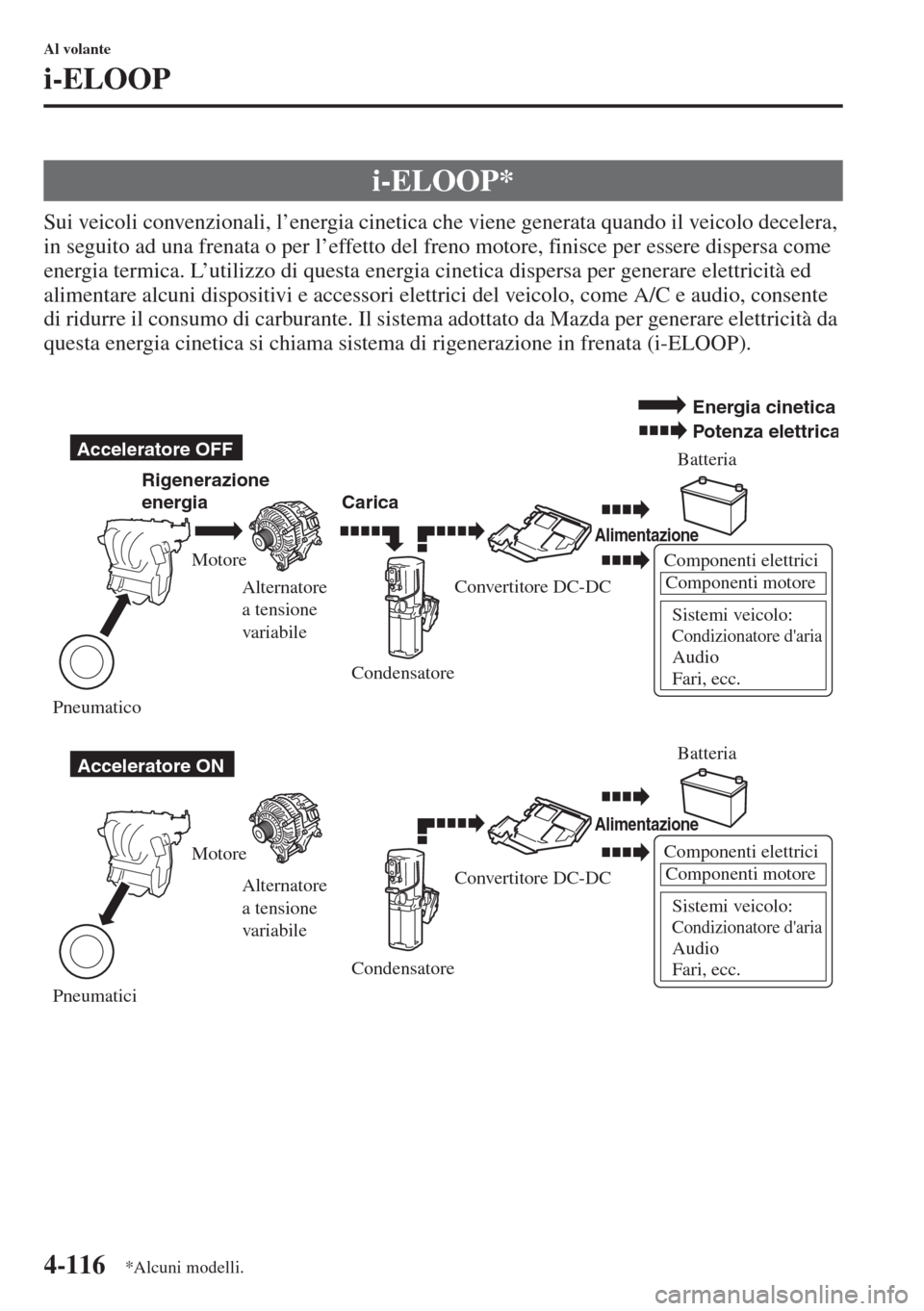

i-ELOOP
Sui veicoli convenzionali, l’energia cinetica che viene generata quando il veicolo decelera,
in seguito ad una frenata o per l’effetto del freno motore, finisce per essere dispersa come
energia termica. L’utilizzo di questa energia cinetica dispersa per generare elettricità ed
alimentare alcuni dispositivi e accessori elettrici del veicolo, come A/C e audio, consente
di ridurre il consumo di carburante. Il sistema adottato da Mazda per generare elettricità da
questa energia cinetica si chiama sistema di rigenerazione in frenata (i-ELOOP).
i-ELOOP*
Componenti elettrici
Componenti motore
Sistemi veicolo:
Condizionatore d'ariaAudio
Fari, ecc.
Acceleratore OFF
Acceleratore ONRigenerazione
energia
CaricaBatteria
Batteria
Alimentazione
Alimentazione
Componenti elettrici
Componenti motore
Sistemi veicolo:
Condizionatore d'ariaAudio
Fari, ecc.
Motore
Alternatore
a tensione
variabile
Alternatore
a tensione
variabile Motore
Pneumatici PneumaticoCondensatore
CondensatoreConvertitore DC-DC
Convertitore DC-DC
Energia cinetica
Potenza elettrica
*Alcuni modelli.

4-117
Al volante
i-ELOOP

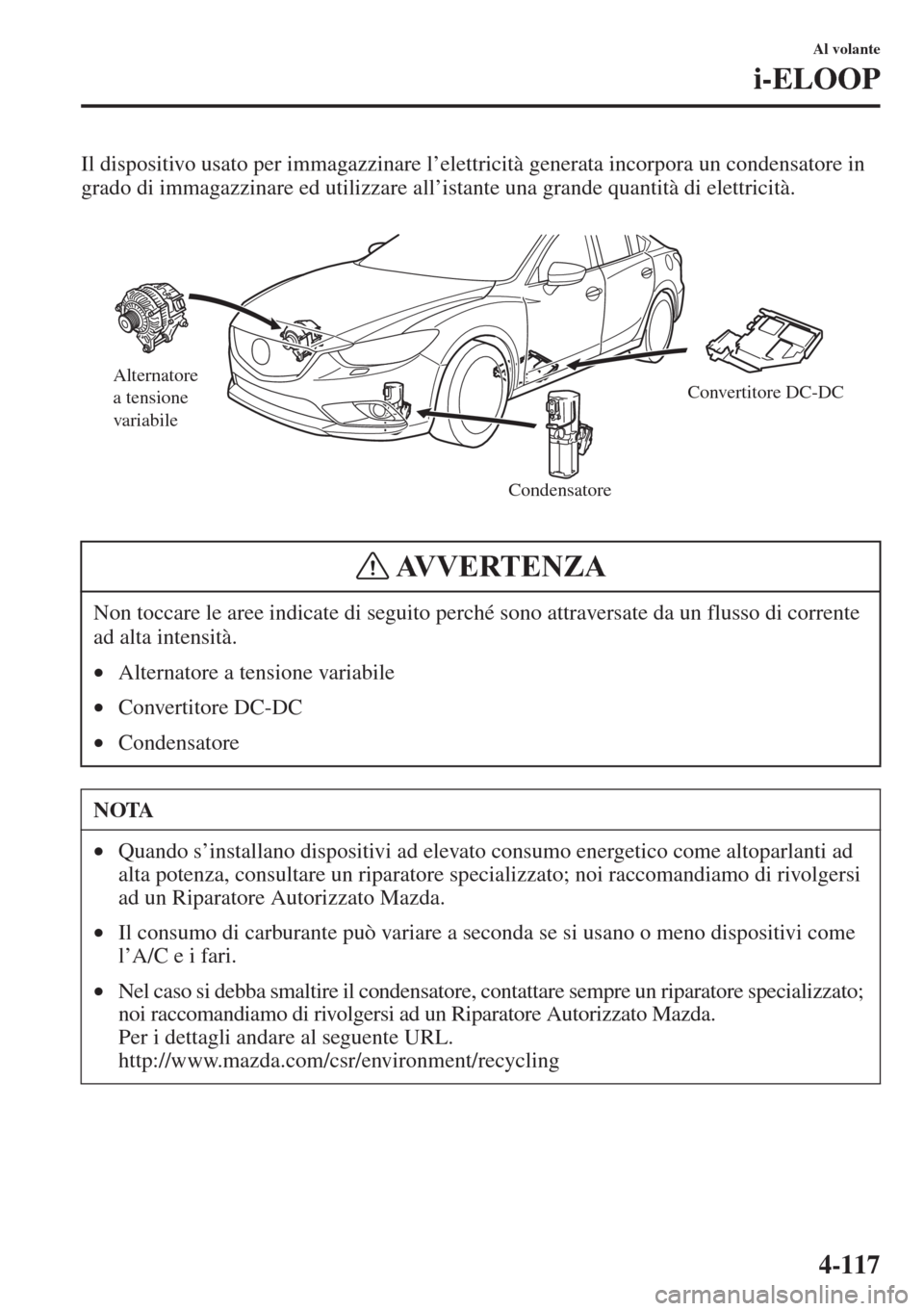

Il dispositivo usato per immagazzinare l’elettricità generata incorpora un condensatore in
grado di immagazzinare ed utilizzare all’istante una grande quantità di elettricità.
Non toccare le aree indicate di seguito perché sono attraversate da un flusso di corrente
ad alta intensità.
•Alternatore a tensione variabile
•Convertitore DC-DC
•Condensatore
NOTA
•Quando s’installano dispositivi ad elevato consumo energetico come altoparlanti ad
alta potenza, consultare un riparatore specializzato; noi raccomandiamo di rivolgersi
ad un Riparatore Autorizzato Mazda.
•Il consumo di carburante può variare a seconda se si usano o meno dispositivi come
l’A/C e i fari.
•
Nel caso si debba smaltire il condensatore, contattare sempre un riparatore specializzato;
noi raccomandiamo di rivolgersi ad un Riparatore Autorizzato Mazda.
Per i dettagli andare al seguente URL.
http://www.mazda.com/csr/environment/recycling
Alternatore
a tensione
variabile
CondensatoreConvertitore DC-DC
AVVERTENZA

4-118
Al volante
i-ELOOP

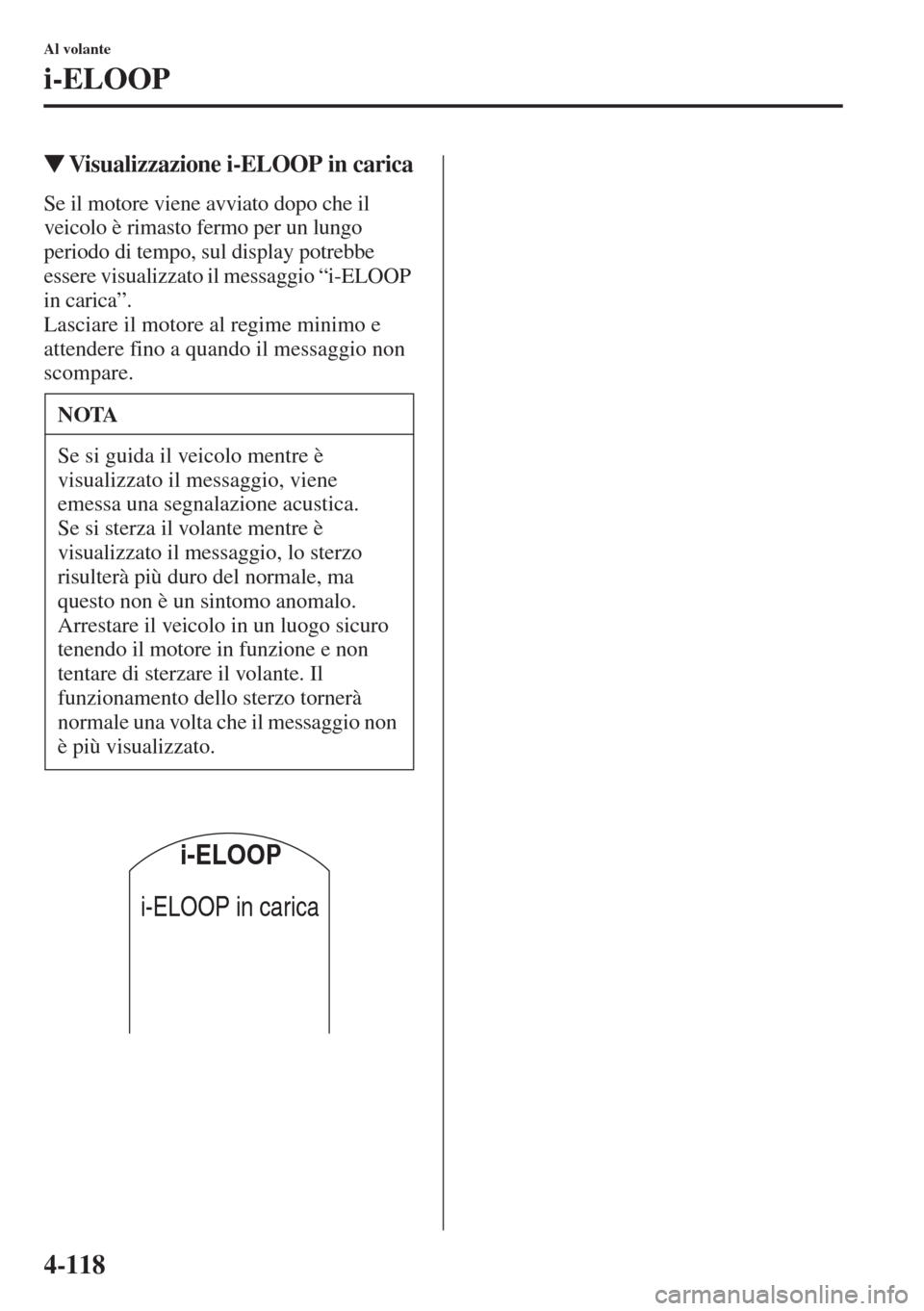

WVisualizzazione i-ELOOP in carica
Se il motore viene avviato dopo che il
veicolo è rimasto fermo per un lungo
periodo di tempo, sul display potrebbe
essere visualizzato il messaggio “i-ELOOP
in carica”.
Lasciare il motore al regime minimo e
attendere fino a quando il messaggio non
scompare.
NOTA
Se si guida il veicolo mentre è
visualizzato il messaggio, viene
emessa una segnalazione acustica.
Se si sterza il volante mentre è
visualizzato il messaggio, lo sterzo
risulterà più duro del normale, ma
questo non è un sintomo anomalo.
Arrestare il veicolo in un luogo sicuro
tenendo il motore in funzione e non
tentare di sterzare il volante. Il
funzionamento dello sterzo tornerà
normale una volta che il messaggio non
è più visualizzato.
i-ELOOP in carica
i-ELOOP

4-119
Al volante

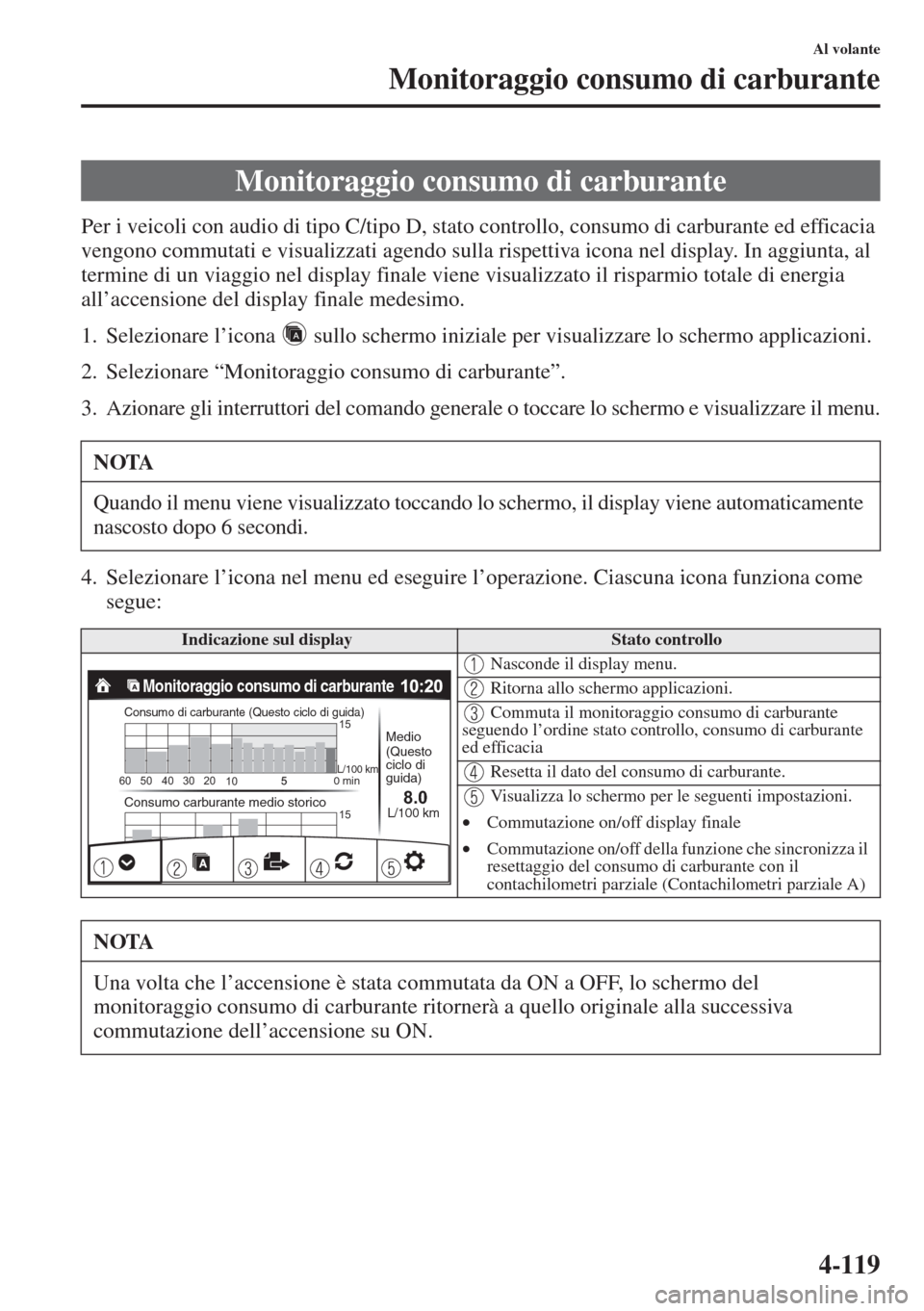

Monitoraggio consumo di carburante
Per i veicoli con audio di tipo C/tipo D, stato controllo, consumo di carburante ed efficacia
vengono commutati e visualizzati agendo sulla rispettiva icona nel display. In aggiunta, al
termine di un viaggio nel display finale viene visualizzato il risparmio totale di energia
all’accensione del display finale medesimo.
1. Selezionare l’icona sullo schermo iniziale per visualizzare lo schermo applicazioni.
2. Selezionare “Monitoraggio consumo di carburante”.
3. Azionare gli interruttori del comando generale o toccare lo schermo e visualizzare il menu.
4. Selezionare l’icona nel menu ed eseguire l’operazione. Ciascuna icona funziona come
segue:
Monitoraggio consumo di carburante
NOTA
Quando il menu viene visualizzato toccando lo schermo, il display viene automaticamente
nascosto dopo 6 secondi.
Indicazione sul displayStato controllo
Nasconde il display menu.
Ritorna allo schermo applicazioni.
Commuta il monitoraggio consumo di carburante
seguendo l’ordine stato controllo, consumo di carburante
ed efficacia
Resetta il dato del consumo di carburante.
Visualizza lo schermo per le seguenti impostazioni.
•Commutazione on/off display finale
•Commutazione on/off della funzione che sincronizza il
resettaggio del consumo di carburante con il
contachilometri parziale (Contachilometri parziale A)
NOTA
Una volta che l’accensione è stata commutata da ON a OFF, lo schermo del
monitoraggio consumo di carburante ritornerà a quello originale alla successiva
commutazione dell’accensione su ON.
0 minL/100 km
Consumo carburante medio storico
Consumo di carburante (Questo ciclo di guida)
15 15
10 20 30 40 50 60
Monitoraggio consumo di carburante
L/100 km
(Questo
ciclo di
guida) Medio
8.0

4-120
Al volante
Monitoraggio consumo di carburante
WDisplay stato controllo
Vengono visualizzati lo stato operativo i-stop e lo stato di generazione energia i-ELOOP.
Indicazione sul displayStato controllo
Con sistema i-ELOOP Visualizza il livello di elettricità generata dalla frenata
rigenerativa.
Visualizza la quantità di elettricità immagazzinata nel
condensatore.
Con sistema i-ELOOP Visualizza lo stato dell’elettricità immagazzinata nel
condensatore e fornita ai dispositivi elettrici (nel display si
accendono contemporaneamente tutte le parti del veicolo).
Visualizza il risparmio di carburante cumulativo.
Monitoraggio consumo di carburante
i-ELOOP
PRONTO
Medio
(Dal resettaggio)
4,2 L/ 100km
i-stop
i-ELOOP
PRONTO
Monitoraggio consumo di carburante
Medio(Dal resettaggio)
4,2 L/ 100km
i-stop

4-121
Al volante
Monitoraggio consumo di carburante
Indicazione sul displayStato controllo
Con sistema i-ELOOP
Senza sistema i-ELOOP Visualizza lo stato di approntamento e la disponibilità o
meno della funzione i-stop.
Visualizza lo stato di approntamento della funzione i-stop
sul lato veicolo (motore, batteria e A/C) tramite colorazione
dell’icona. Il colore blu indica che la funzione i-stop è pronta
ad operare, mentre il colore grigio indica che non è pronta ad
operare.
Monitoraggio consumo di carburante
Medio(Dal resettaggio)
4,2 L/ 100kmi-ELOOP
NON PRONTOi-stop
4,2 L/ 100km
Monitoraggio consumo di carburante
i-stopNON PRONTO
(Dal resettaggio)Medio

4-122
Al volante
Monitoraggio consumo di carburante

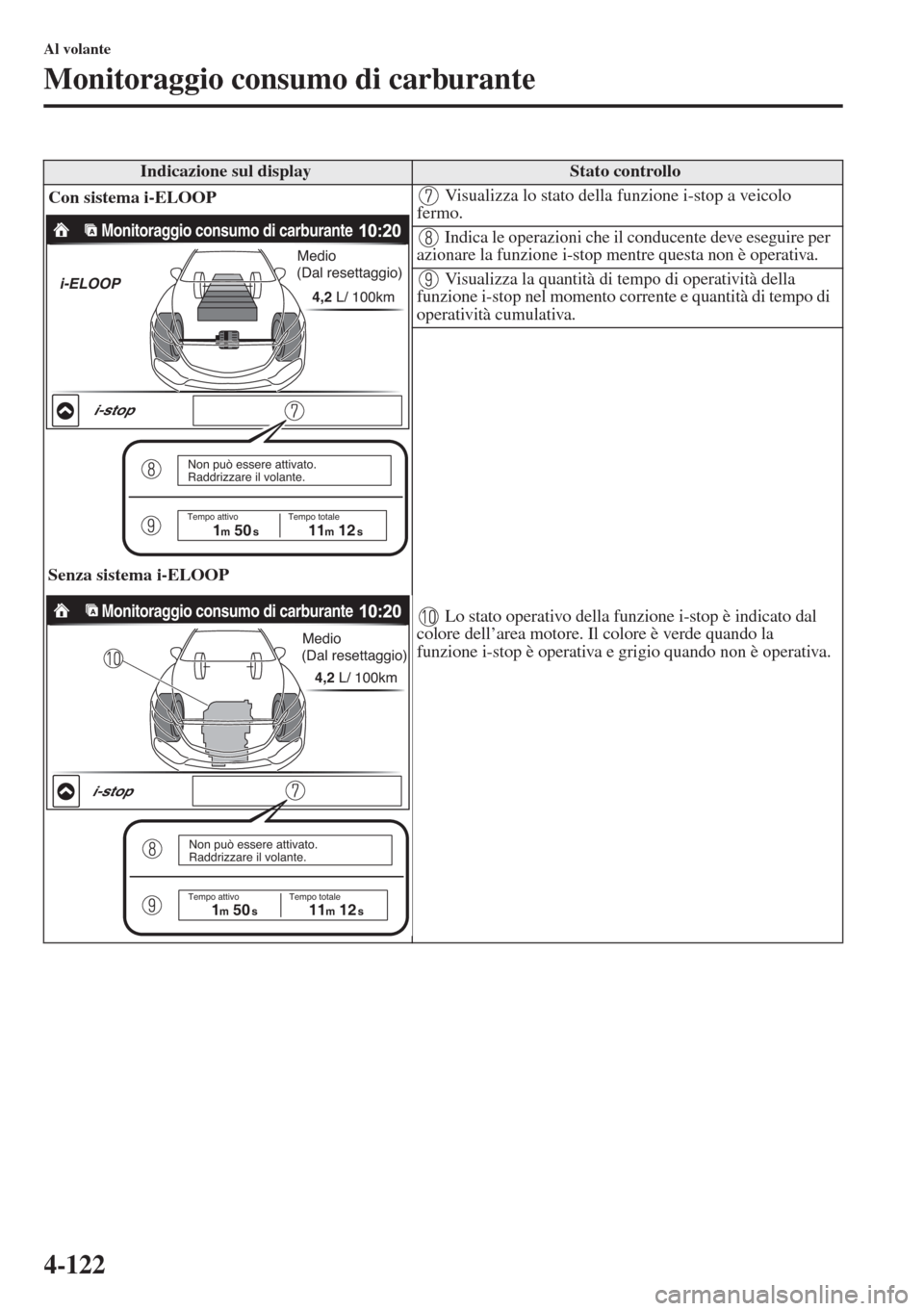

Indicazione sul displayStato controllo
Con sistema i-ELOOP
Senza sistema i-ELOOP Visualizza lo stato della funzione i-stop a veicolo
fermo.
Indica le operazioni che il conducente deve eseguire per
azionare la funzione i-stop mentre questa non è operativa.
Visualizza la quantità di tempo di operatività della
funzione i-stop nel momento corrente e quantità di tempo di
operatività cumulativa.
Lo stato operativo della funzione i-stop è indicato dal
colore dell’area motore. Il colore è verde quando la
funzione i-stop è operativa e grigio quando non è operativa.Medio
(Dal resettaggio)
4,2 L/ 100km
i-ELOOP
Monitoraggio consumo di carburante
i-stop
Non può essere attivato.
Raddrizzare il volante.
Tempo attivo1m 50s 11m 12sTempo totale
4,2 L/ 100km
Monitoraggio consumo di carburante
Medio
(Dal resettaggio)
Non può essere attivato.
Raddrizzare il volante.
Tempo attivo1m 50sTempo totale 11m 12s
i-stop
