2015 MAZDA MODEL 6 Manuale del proprietario (in Italian)

4-35
Al volante
Quadro strumenti e display
•Controllo luminosità: Modalità di regolazione luminosità schermo (Automaticamente/
Manualmente)
•Taratura: Impostazione d’inizializzazione luminosità (quando si seleziona la regolazione
automatica)
•Luminosità: Regolazione della luminosità (quando si seleziona la regolazione manuale)
•Navigazione: On/Off
•Active Driving Display: On/Off
•Resettaggio

4-36
Al volante
Quadro strumenti e display
WTipo A
(Esempio visualizzazione)
La visualizzazione avviene come segue:
L’indicazione nel display e la spia luminosa generale nel quadro strumenti si accendono
contemporaneamente
Ciò indica un malfunzionamento nel sistema veicolo. Controllare il messaggio indicato nel
display e consultare un riparatore specializzato; noi raccomandiamo di rivolgersi ad un
Riparatore Autorizzato Mazda. Per i dettagli, fare riferimento alle spiegazioni delle
segnalazioni luminose, riportate nell’omonima sezione, corrispondenti al simbolo riportato
nella parte superiore del display. Se il messaggio non viene visualizzato sul display,
azionare l’interruttore INFO per visualizzare la schermata “Segnalazione”.
Segnalazioni luminose
Le segnalazioni luminose compariranno nei punti evidenziati
Fermare il
veicolo in un
luogo sicuroSpia
luminosa
generale

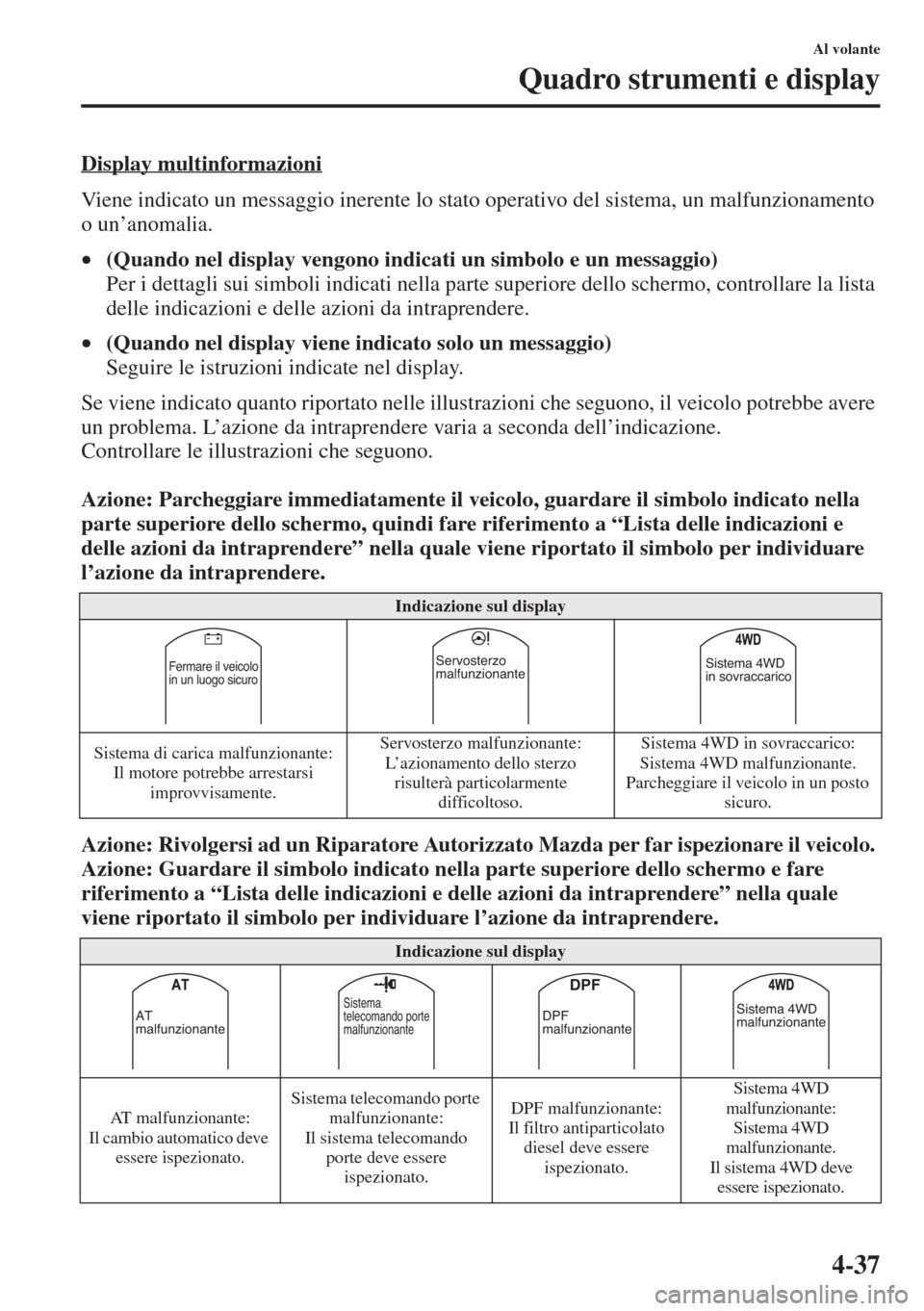

4-37
Al volante
Quadro strumenti e display
Display multinformazioni
Viene indicato un messaggio inerente lo stato operativo del sistema, un malfunzionamento
o un’anomalia.
•(Quando nel display vengono indicati un simbolo e un messaggio)
Per i dettagli sui simboli indicati nella parte superiore dello schermo, controllare la lista
delle indicazioni e delle azioni da intraprendere.
•(Quando nel display viene indicato solo un messaggio)
Seguire le istruzioni indicate nel display.
Se viene indicato quanto riportato nelle illustrazioni che seguono, il veicolo potrebbe avere
un problema. L’azione da intraprendere varia a seconda dell’indicazione.
Controllare le illustrazioni che seguono.
Azione: Parcheggiare immediatamente il veicolo, guardare il simbolo indicato nella
parte superiore dello schermo, quindi fare riferimento
a “Lista delle indicazioni e
delle azioni da intraprendere” nella quale viene riportato il simbolo per individuare
l’azione da intraprendere.
Azione: Rivolgersi ad un Riparatore Autorizzato Mazda per far ispezionare il veicolo.
Azione: Guardare il simbolo indicato nella parte superiore
dello schermo e fare
riferimento a “Lista delle indicazioni e delle azioni da intraprendere” nella quale
viene riportato il simbolo per individuare l’azione da intraprendere.
Indicazione sul display
Sistema di carica malfunzionante:
Il motore potrebbe arrestarsi
improvvisamente.Servosterzo malfunzionante:
L’azionamento dello sterzo
risulterà particolarmente
difficoltoso.Sistema 4WD in sovraccarico:
Sistema 4WD malfunzionante.
Parcheggiare il veicolo in un posto
sicuro.
Indicazione sul display
AT malfunzionante:
Il cambio automatico deve
essere ispezionato.
Sistema telecomando porte
malfunzionante:
Il sistema telecomando
porte deve essere
ispezionato.DPF malfunzionante:
Il filtro antiparticolato
diesel deve essere
ispezionato.Sistema 4WD
malfunzionante:
Sistema 4WD
malfunzionante.
Il sistema 4WD deve
essere ispezionato.
Fermare il veicolo
in un luogo sicuroServosterzo
malfunzionanteSistema 4WD
in sovraccarico
AT
malfunzionanteSistema
telecomando porte
malfunzionanteDPF
DPF
malfunzionanteSistema 4WD
malfunzionante

4-38
Al volante
Quadro strumenti e display
Azione: Rivolgersi ad un Riparatore Autorizzato Mazda per far ispezionare il veicolo.
Lista delle indicazioni e delle azioni da intraprendere
Indicazione sul display
Sistema monitoraggio punto cieco
(sistema BSM) malfunzionante:
Il sistema monitoraggio punto
cieco (sistema BSM) deve essere
ispezionato.Sistema di gestione batteria
malfunzionante:
Il sistema di gestione batteria deve
essere ispezionato.
Sistema di sospensione freno
malfunzionante:
Il sistema di sospensione freno deve
essere ispezionato.
Indicazione sul display
Sistema veicolo
malfunzionante:
Il sistema veicolo deve
essere ispezionato.
i-ELOOP malfunzionante
Il sistema i-ELOOP deve
essere ispezionato.SBS malfunzionante: Il supporto intelligente di
frenata deve essere
ispezionato.
SCBS [Marcia avanti]
malfunzionante:
Il supporto intelligente di
frenata in città deve essere
ispezionato.
SCBS [Retromarcia]
malfunzionante:
Il supporto intelligente di
frenata in città
[Retromarcia] deve essere
ispezionato.
SegnalazioneSegnalazioni luminosePagina
Spia luminosa generale 4-45
Spia luminosa sistema frenante 4-45
Spia luminosa ABS 4-46
Indicatore luminoso freno di stazionamento elettrico 4-47
BSM
malfunzionanteSistema di
gestione batteria
malfunzionanteSistema di
sospensione
freno
malfunzionante
Sistema veicolo
malfunzionantei-ELOOP
malfunzionanteSBS
malfunzionanteSCBS
in marcia avanti
malfunzionante
SCBS
in retromarcia
malfunzionante

4-39
Al volante
Quadro strumenti e display
Spia luminosa freno di stazionamento elettrico 4-47
Spia indicazione/spia luminosa sistema di carica 4-48
Spia luminosa olio motore 4-48
Segnalazione luminosa gestione motore 4-49
Spia luminosa temperatura refrigerante motore alta (Rossa) 4-49
Spia luminosa (Ambra)/Indicatore luminoso (Verde) i-stop 4-50
Indicazione sistema assistente mantenimento corsia 4-51
Indicazione sistema assistente mantenimento corsia OFF 4-52
Indicazione sistema di segnalazione cambio corsia (indicazione LDWS) 4-52
Indicazione sistema di segnalazione cambio corsia OFF
(indicazione LDWS OFF)4-53
Spia indicazione 4WD 4-53
Spia indicazione cambio automatico 4-54
Indicazione servosterzo malfunzionante 4-54
Spia luminosa sistema airbag/pretensionatore cintura di sicurezza anteriore 4-55
Spia luminosa riserva carburante 4-55
SegnalazioneSegnalazioni luminosePagina

4-40
Al volante
Quadro strumenti e display
Spia luminosa cintura di sicurezza 4-56
Spia indicazione porta socchiusa 4-57
Spia indicazione cofano baule/portellone socchiuso 4-57
Spia indicazione velocità veicolo 4-27
Spia indicazione basso livello fluido lavavetri 4-58
Spia luminosa sistema di monitoraggio pressione pneumatici 4-58
Indicazione chiave 4-60
Spia luminosa (Ambra)/Indicatore luminoso (Verde) fari a LED adattativi 4-62
Spia luminosa (Ambra)/Indicatore luminoso (Verde) sistema controllo
abbaglianti (sistema HBC)4-63
Indicatore luminoso candelette 4-63
Indicazione filtro antiparticolato diesel 4-63
Indicazione chiave inglese 4-64
Spia indicazione temperatura ambiente bassa 4-65
Indicatore luminoso TCS/DSC 4-65
SegnalazioneSegnalazioni luminosePagina

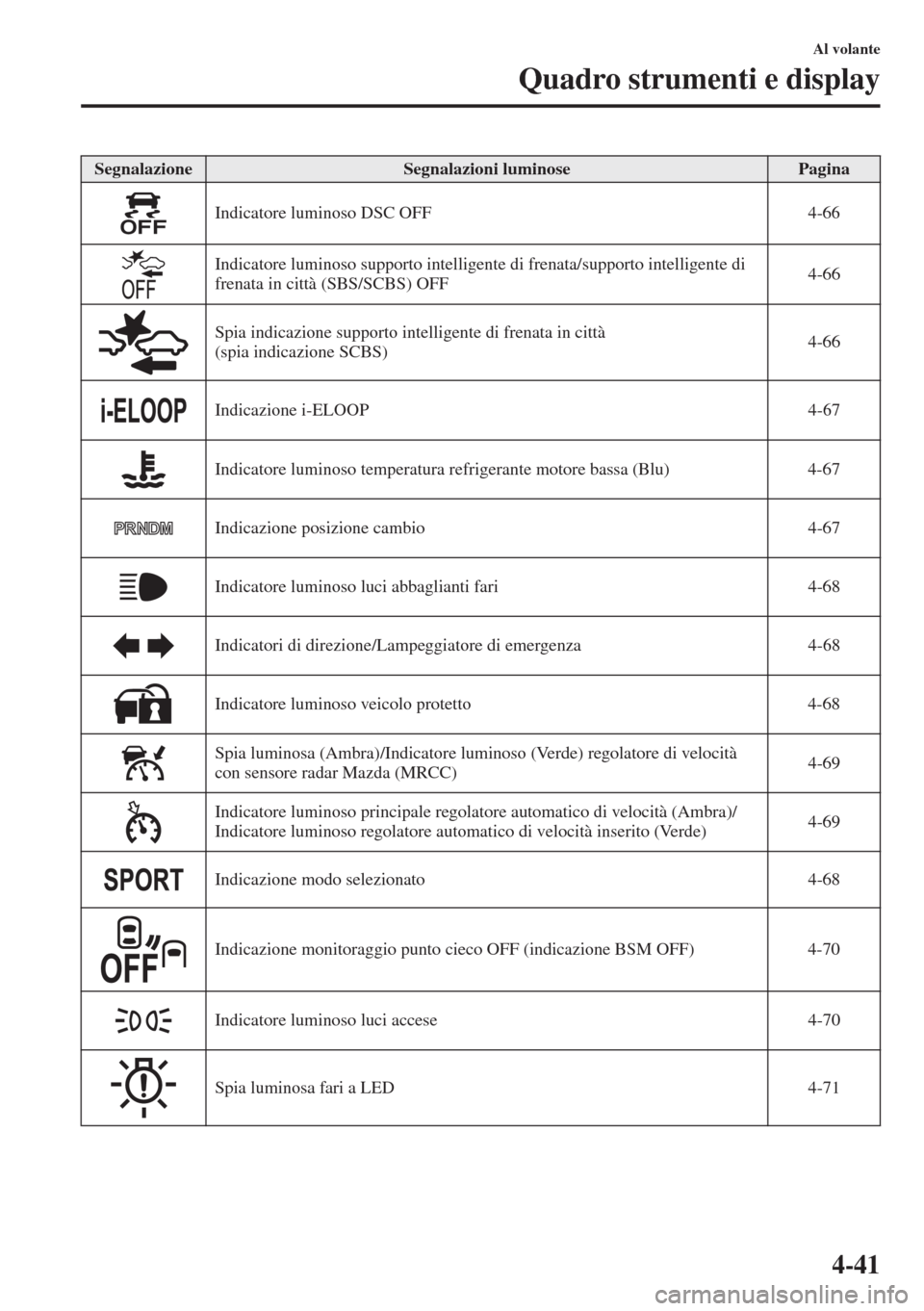

4-41
Al volante
Quadro strumenti e display
Indicatore luminoso DSC OFF 4-66
Indicatore luminoso supporto intelligente di frenata/supporto intelligente di
frenata in città (SBS/SCBS) OFF4-66
Spia indicazione supporto intelligente di frenata in città
(spia indicazione SCBS)4-66
Indicazione i-ELOOP 4-67
Indicatore luminoso temperatura refrigerante motore bassa (Blu) 4-67
Indicazione posizione cambio 4-67
Indicatore luminoso luci abbaglianti fari 4-68
Indicatori di direzione/Lampeggiatore di emergenza 4-68
Indicatore luminoso veicolo protetto 4-68
Spia luminosa (Ambra)/Indicatore luminoso (Verde) regolatore di velocità
con sensore radar Mazda (MRCC)4-69
Indicatore luminoso principale regolatore automatico di velocità (Ambra)/
Indicatore luminoso regolatore automatico di velocità inserito (Verde)4-69
Indicazione modo selezionato 4-68
Indicazione monitoraggio punto cieco OFF (indicazione BSM OFF) 4-70
Indicatore luminoso luci accese 4-70
Spia luminosa fari a LED 4-71
SegnalazioneSegnalazioni luminosePagina

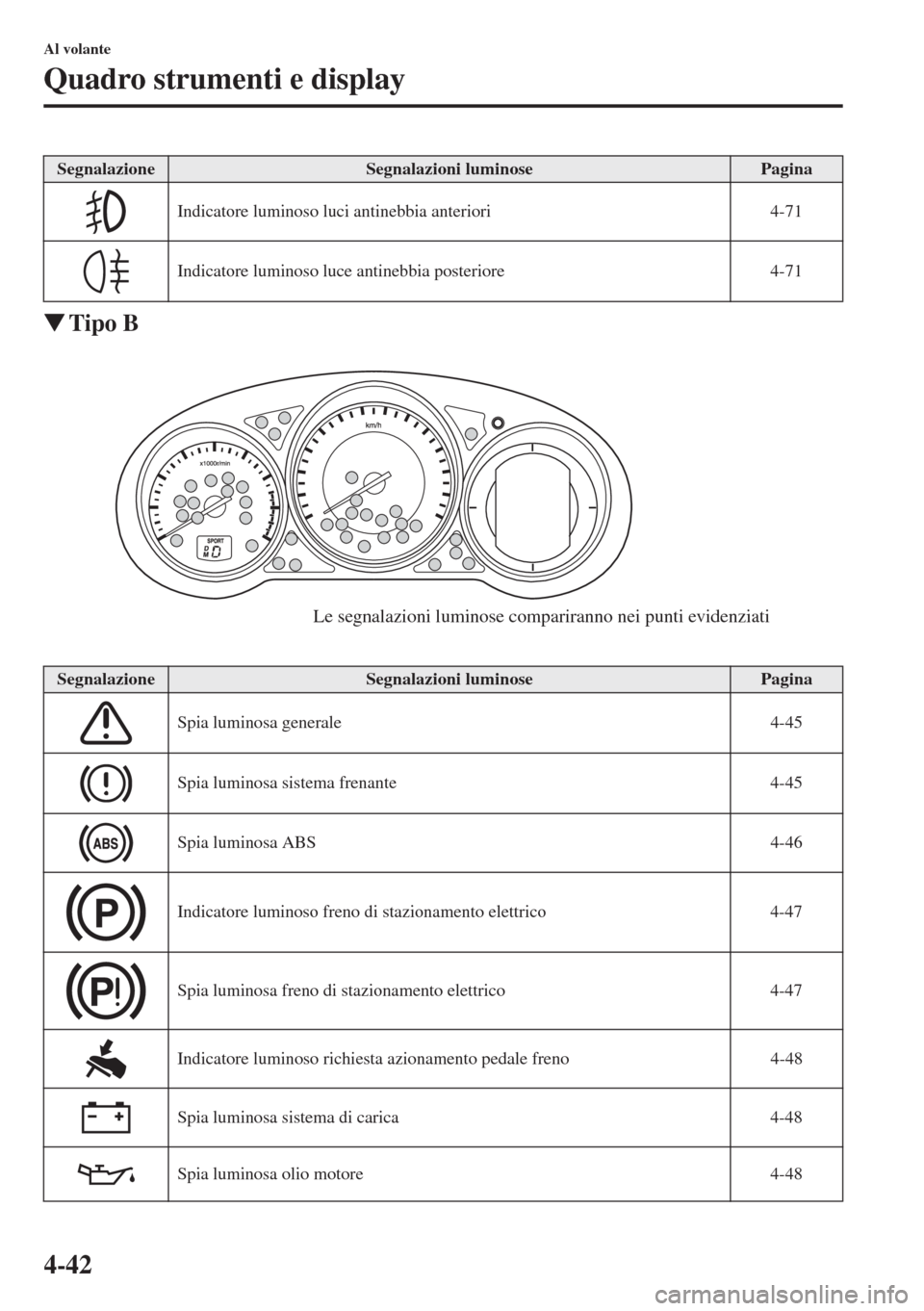

4-42
Al volante
Quadro strumenti e display
WTipo B
Indicatore luminoso luci antinebbia anteriori 4-71
Indicatore luminoso luce antinebbia posteriore 4-71
SegnalazioneSegnalazioni luminosePagina
Spia luminosa generale 4-45
Spia luminosa sistema frenante 4-45
Spia luminosa ABS 4-46
Indicatore luminoso freno di stazionamento elettrico 4-47
Spia luminosa freno di stazionamento elettrico 4-47
Indicatore luminoso richiesta azionamento pedale freno 4-48
Spia luminosa sistema di carica 4-48
Spia luminosa olio motore 4-48
SegnalazioneSegnalazioni luminosePagina
Le segnalazioni luminose compariranno nei punti evidenziati
